Как своими руками сварить мангал – чертежи и размеры, как сделать самодельный вариант для приготовления шашлыка, особенности изготовления

Содержание

Как сварить мангал своими руками: чертежи и размеры, видео

Сложно представить кулинарные процессы на открытом воздухе без мангалов. Эти аппараты позволяют создавать на своём дачном участке невероятно вкусные блюда. На рынке представлено множество моделей мангалов. Однако нередко хозяева самостоятельно сооружают такие аппараты. Как сварить мангал? Часто просто получаются разные конструкции. Их форматы определяются хозяйскими целями, финансовыми возможностями, параметрами площадки и рабочими навыками создателей.

Критерии выбора конструкции

Очень часто в вопросе выбора материала для мангала отдаётся предпочтение металлу. Ему свойственна долговечность, стойкость к серьёзным температурным режимам и прочим факторам. Некоторые составляющие конструкции скрепляются различными способами. Но метод сварки является самым надёжным и оптимальным в этом деле.

Сегодня правильно сварить мангал — дело начальное. Многие хозяева желают создавать не какие-то заурядные конструкции. И поэтому оснащают их дополнительными элементами. К таковым относятся:

  • Топка, в которой можно разогревать блюда.
  • Специальные отсеки для сушки дров.
  • Полки для разных кулинарных добавок и специй.

Если вы задались целью сварить мангал своими руками, то перед самим творческим процессом изучить фотографии и схемы разных модификаций. Их несложно найти в сети. Так вы подберёте себе определённую модель. Полезно просматривать и видео-инструктажи. В них мастера детально и практически излагают сварку конструкции. Это помогает предварительно быть в курсе потенциальных сложностей предстоящего дела.

На практике создание металлического мангала не такое уж и сложное.

Только заранее решите следующие вопросы:

  • Конструкция будет разбираться или будет монолитной?
  • Размеры. На сколько персон предназначается аппарат? Этот аспект влияет на его параметры и количество шампуров, которые могут в один момент в нём применяться.
  • Каким эксплуатационным периодом будет характеризоваться изделие? Эти критерии определяет выбор того или иного металла.
  • Какой внешний облик будет у конструкции? Для этого следует изучить множество фотографий и вариантов с разными дизайнами. Вы сможете подобрать себе подходящий по стилю и расцветке. Оптимально, если найдёте видеоматериал по сооружению именно этой модели.

Вычисление габаритов

Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.

Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.

Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.

Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.

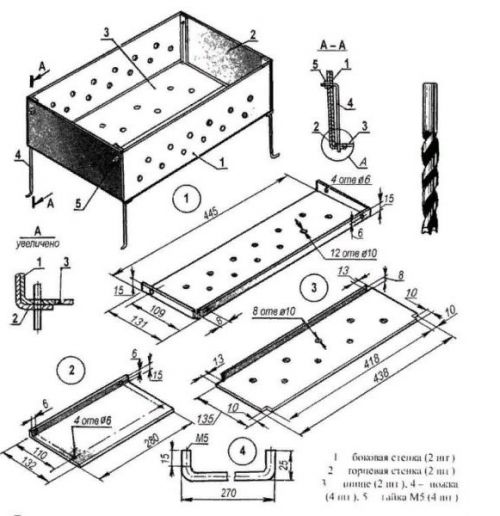

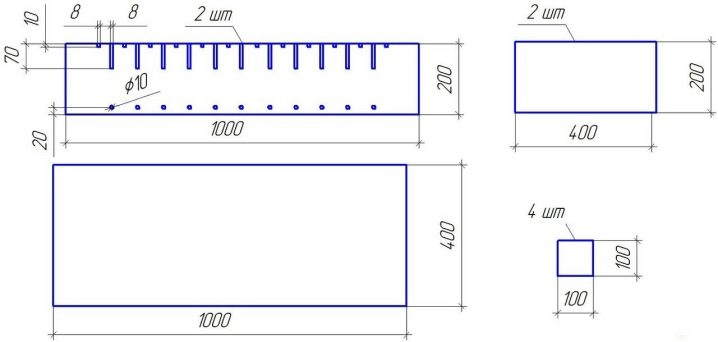

Например, можно действовать по такому чертежу:

Чертеж мангала

Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе. Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале.

Не менее важный аспект – это глубина аппарата. Её ориентировочное значение – 15 см. При таком раскладе между продуктом и углями останется нужный просвет для готовки. Высота мангала должна быть максимально удобной для кулинара.

Подборка материалов

Самостоятельное создание металлической конструкции возможно с использованием разных материалов. Здесь главное не ошибиться с металлом. Выбранный вариант должен гарантировать максимальный эксплуатационный период будущей конструкции. В основном, здесь работает одно правило: чем меньше толщина металла, тем меньше срок работы агрегата. По этой причине следует применять материал с хорошей плотностью. Ни в коем случае не задействуйте листы, максимальная плотность которых составляет 1 мм. Из них получится довольно слабая конструкция.

Ещё один пример чертежа:

Чертеж мангала

Чтобы получился материал высокого качества с долгим рабочим периодом, требуется подготовка таких материалов и инструментов:

  • Металлических листов. Их параметры и толщина оптимальны.
  • Металлических уголков. Из них образуются ножки для аппарата.
  • Сварочной техники для соединения компонентов из металла.
  • Электродрели.
  • Болгарки. У неё должны быть диски, режущие металлы.
  • Комплекта электродов.
  • Измерительных инструментов: рулетки, уровня, обычной линейки.

Дополнительно проводится подготовка чертежей. Их можно позаимствовать из интернета, можно сделать самостоятельно.

Технологический процесс создания мангала методом сварки

Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время. Вторую – можно без проблем перевозить.

Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.

Алгоритм работ здесь следующий:

Стадия 1. Первоначально создайте раскройки. На металлических листах требуется обозначить линии. Ориентиром в этом процессе служит заранее сделанный или скопированный чертёж.

Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.

Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.

Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.

Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.

Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.

Нижние окончания незначительно заостряются. Эта гарантирует мангалу надёжную устойчивость.

Готовый мангал
Исход проведённых рабочих стадий – создание качественного и долговечного агрегата

Если у вас накопилось много металла, но он представлен маленькими кусками, тогда вам необходимо нарезать правильные заготовки. После чего их сваривать. При таком раскладе сваривать нужно более аккуратно и качественно. И протяжённость швов получается больше.

Пример самодельного барбекю:

Самодельный мангал

Каркас из уголков

Такой вариант каркаса считается более прочным. Здесь исключено выгибание металла. Алгоритм работ следующий:

1. Берутся уголки. Их них варится каркас. Пример:

Мангал из металла

Можно сварку провести из профильных труб:

Мангал своими руками

2. К этому каркасу присоединяется дно.

3. Привариваются стенки.

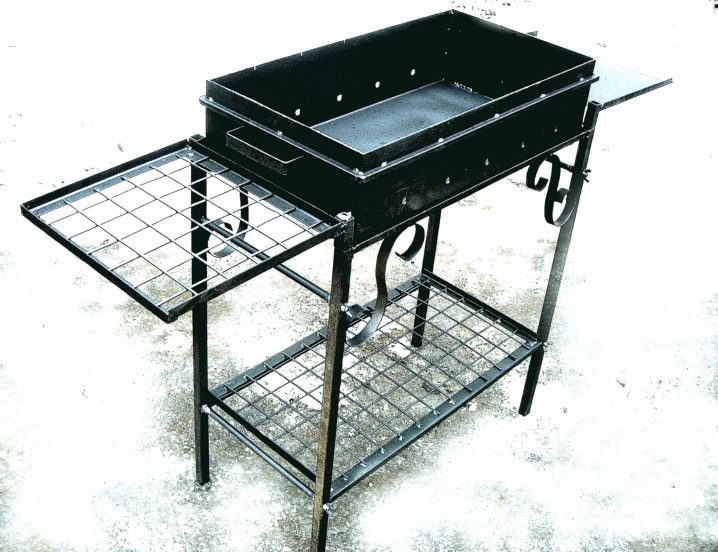

Продвинутая версия

Металлический мангал, созданный самостоятельно, всегда можно совершенствовать и дополнять полезными компонентами. Одним из таковых является навес. Пример:

Многофункцональный мангал

Не помешает в данной конструкции и столешница, и рамка для помещения шампуров. Сверху жаровню можно укрепить профильной трубой. Сварить нужно так, чтобы было место для возможных дополнений.

Пример:

Пример самодельного мангала

Сварить можно необязательно мангал такого формата. Есть и другие конструктивные вариации.

Прочие вариации конструкции

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

Изготовление мангала из баллона

Затем сразу привариваются петли. Здесь нужен ассистент.

Приваривание петель к мангалу

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Монтируются ножки.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Мангал из баллона на ножках

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

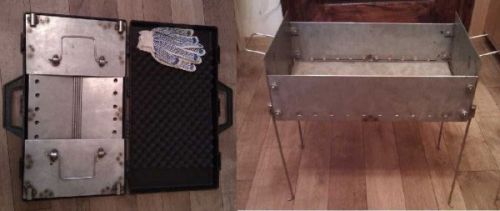

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Примеры переносных мангалов

Здесь крепления – дверные петли. Ножки тонкие.

Ещё версия:

Пример сварного мангала

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

Создание:

  1. Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
  2. Выкройки переносятся на металл.

Ещё версии:

Металлические мангалы своими руками

Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.

У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.

Вопросы с покраской и итог

Для металлического аппарата лучше использовать термо- и жароустойчивые краски.

Примеры:

  • CERTA (Церта). Осиливает нагрузку до +900°С,
  • Rust-oleum. Потенциал – до +1093°С, Варианты цветов: матовый, белый, серый, чёрный.
  • «КО-8101». Потенциал — +650°C, предусматривается 12 цветовых вариантов по умолчанию.
  • КО-8111 Термика обладает антикоррозийными характеристиками. Осиливает воздействие +600°C.

Сколько стоит такое изделие по расходному материалу и сварным работам? Конечно, дешевле, чем готовые мангалы в частном цехе или от производителя.

размеры и чертежи, пошаговая инструкция изготовления, как сварить самому

Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

  • Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
  • Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.

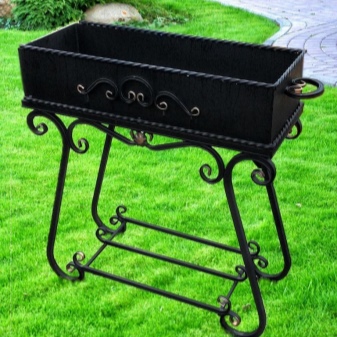

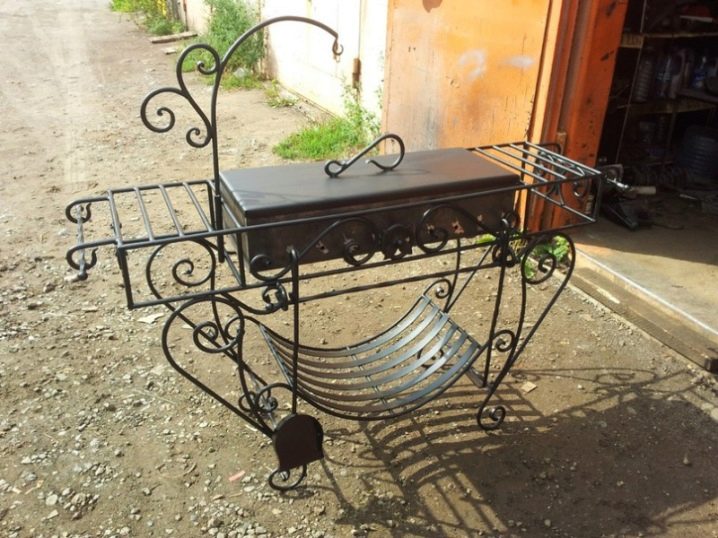

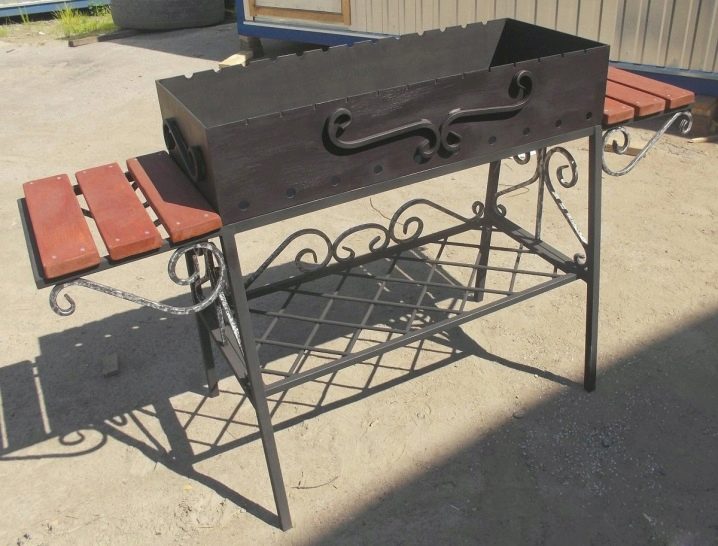

  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.
  • Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
  • Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

  • Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.

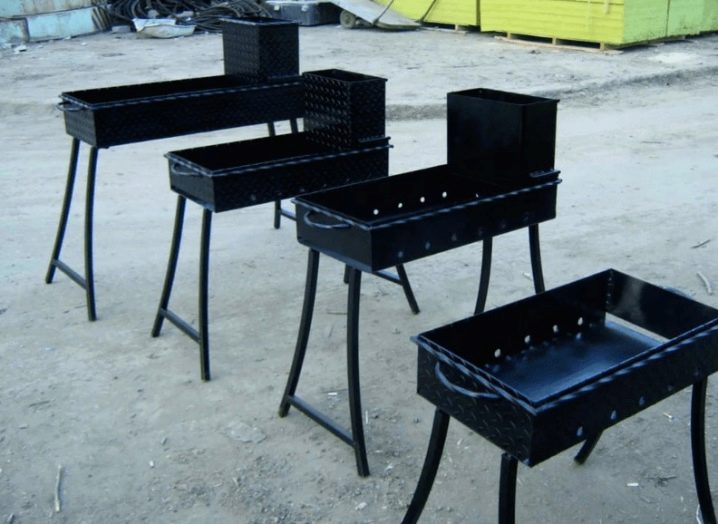

  • Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.

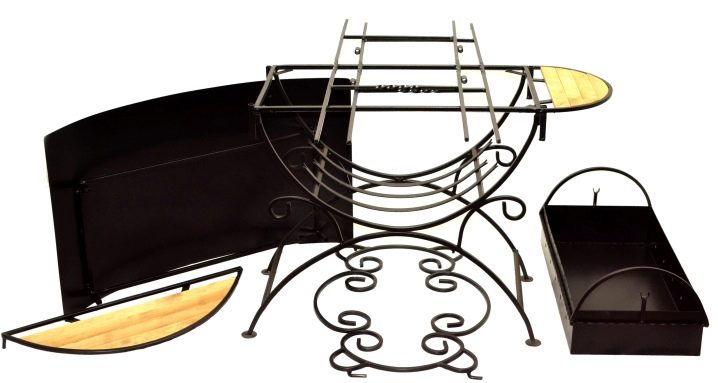

  • Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.

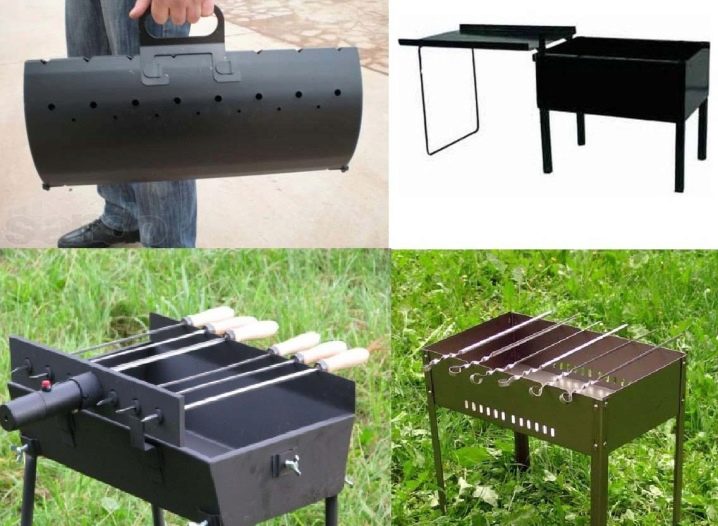

  • Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.

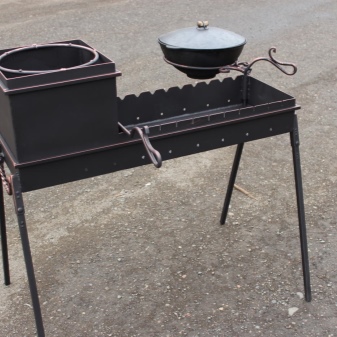

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

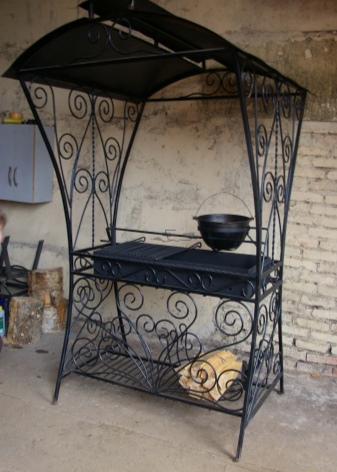

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.

  • Лист металла либо его кусочки. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Конечно, чем этот показатель больше, тем дольше будет и срок эксплуатации самой металлической конструкции. Удобно в этом случае производить изготовление конструкции сборного типа, когда днище можно сделать поплотнее, а стенки – потоньше.
  • Металлические уголки или профильные трубы. Первые подойдут как для устройства ножек мангала, так и для усиления тонкостенных боков короба. Трубы же годятся только для создания двух пар ног, на которых вся конструкция будет стоять.
  • Болгарка с дисками по металлу.
  • Дрель для просверливания вентиляционных отверстий или отверстий под крепления.
  • Сварочный аппарат, если вы решили изготовить стационарный мангал из одного или нескольких листов металла.

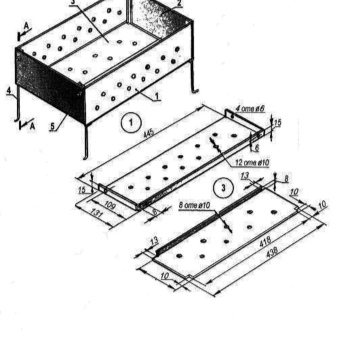

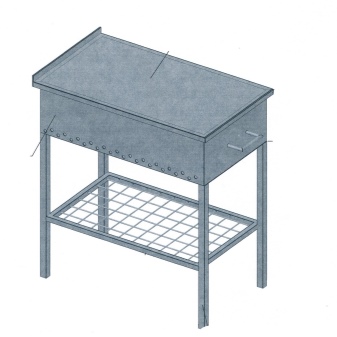

Основные размеры стандартного стационарного мангала из металла указаны на схеме. Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.

Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.

Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

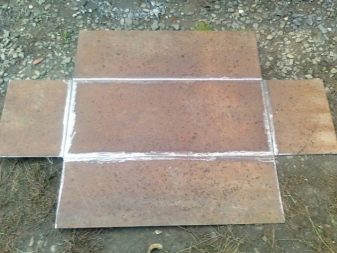

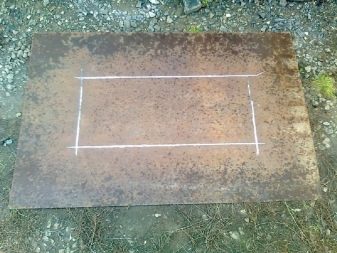

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

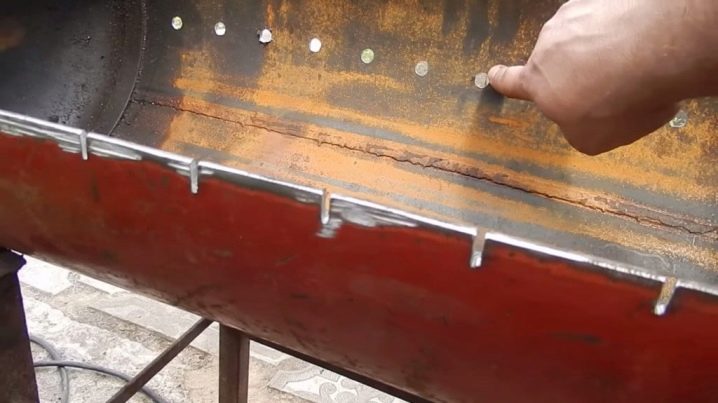

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

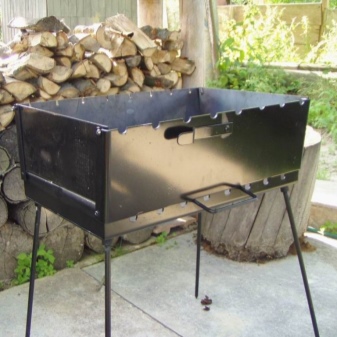

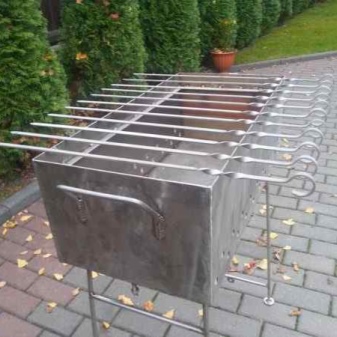

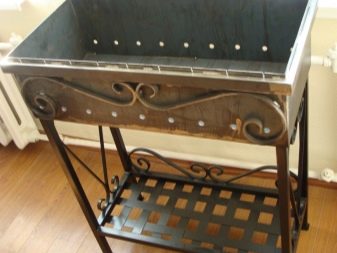

Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

  1. Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
  2. Проделываем поддувала и воздуховоды в стенах и днище.
  3. На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
  4. Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

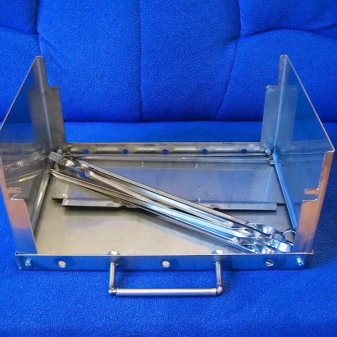

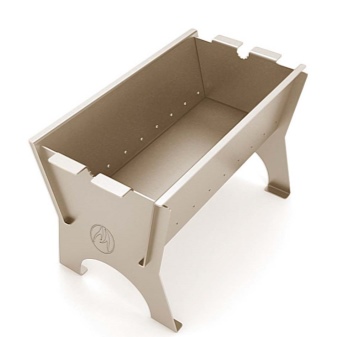

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

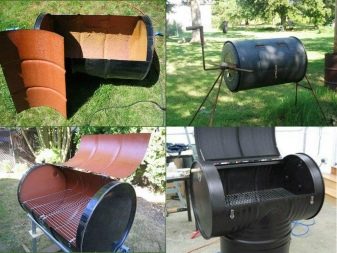

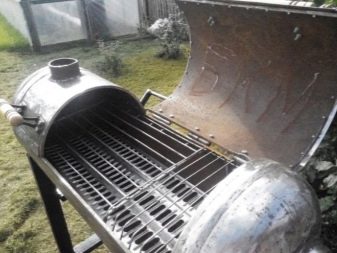

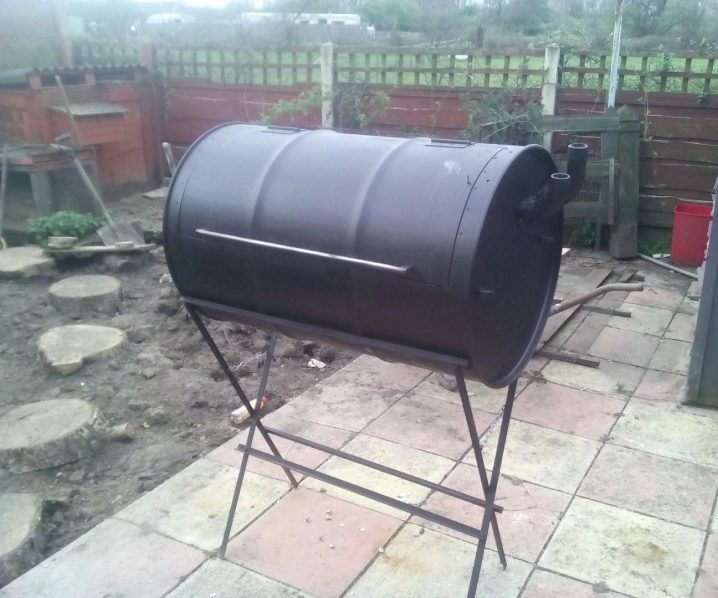

Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

  1. выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
  2. смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
  3. промыть опустошенную емкость.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.

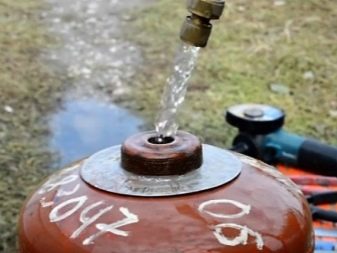

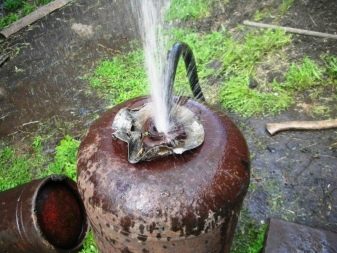

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором. Пока жидкость поступает внутрь, баллон периодически потряхивают, чтобы хорошо вымыть все стенки. Заливают полную емкость и оставляют на несколько дней. Через отведенный срок воду сливают, но помните, что это уже яд. Чтобы вывести едкий запах газа из баллона, его обжигают внутри перед тем, как приступить к изготовлению из него мангала. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.

Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат. Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Советы по эксплуатации

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Красить металлические конструкции рекомендуют только жаропрочными лакокрасочными материалами. Для наведения красоты осуществляют процесс, который называется воронение.

Происходит он в два этапа:

  1. обезжиривание поверхности;
  2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Как правильно сварить мангал своими руками: схема сварки

Решая проблему с тем, как сварить мангал, обычно исходят из приоритетных целей, параметров площадки, на которой планируется жарить шашлыки, имеющегося опыта работы со сварочным аппаратом и металлопрокатом. Финансовая сторона вопроса не поставит в тупик, так как изготовление мангала своими руками – вполне доступная для выполнения задача.

Особенности исполнения и вариации материалов

В основу всегда закладывается металл – он не боится температурных перепадов, устойчив к механическому воздействию и погодным проявлениям, долговечен, удобен в обработке и эксплуатации. Компоненты конструкции могут быть соединены разными способами, хотя традиционно мангалы изготавливают методом сварки – он наиболее надежен, учитывая условия использования готового изделия.

Нередко сооружение для жарки мяса на шампурах проектируют так, чтобы оно было приспособлено к дополнительным функциям, например, добавляют топку, предназначенную для разогрева готовых блюд. Могут быть предусмотрены полки для инвентаря и банок со специями, отсеки, в которых будет проще сушить дрова.

При проектировании и выборе материалов опираются на следующие факторы:

  • что лучше в конкретных условиях – монолитное изделие или разборный вариант;
  • размеры рабочей части зависят от того, сколько персон планируется накормить шашлыками за раз. От габаритов аппарата зависит количество единовременно используемых шампуров;
  • какой эксплуатационный ресурс требуется от изделия – буквально пара сезонов или десятилетия;
  • как должна выглядеть конструкция.
Как сварить мангалКак выглядит мангал сваренный своими руками

В последнем случае имеется в виду дизайн приспособления, прямым образом влияющий на функционал.

Жаропрочная сталь – самый удачный вид базового материала. Чугун дольше удерживает тепло, он надежен и долговечен, но чтобы работать с ним, нужны профессиональные навыки. Оцинкованная сталь – спорный вариант, так как многие полагают, что при нагревании она выделяет вредные вещества.

Возможности устройства аппарата

Металлические очаги могут быть:

  • стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
  • разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
  • переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.

Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.

Вычисление габаритов

Решая, как правильно сварить мангал самому, нужно определить оптимальную высоту изделия – это расстояние от линии руки, согнутой в локте, до уровня земли. Длина определяется приоритетным количеством одновременно используемых шампуров, притом чтобы гости не успели слишком сильно проголодаться, все порции должны быть зажарены максимум в три захода. Между заготовками необходимо выдержать расстояние не менее 8-10 см. Также следует знать, что в моделях, в длину превышающих 1 м, сложно обеспечивать равномерный жар.

Как сварить мангалТиповой чертеж стандартного мангала

Ширина должна соответствовать параметрам шампуров, здесь стандартный показатель составляет 40 см. 20 см – это оптимальная высота стенок, если брать во внимание толщину слоя углей, можно будет размещать продукты на высоте 10 см от него. Если мясо будет расположено ниже – быстро подгорит, выше – внутри останется сырым. Срок службы мангала, выполненного самим хозяином, зависит от толщины металла, обычно это 3-7 мм.

Как сварить мангалУсовершенствованный вариант схемы для сварки

Технология самостоятельной сварки мангала

Чтобы сварить мангал своими руками, нужно подготовить удобную площадку, освободив ее от пожароопасных материалов. Далее будет рассмотрен процесс сборки простейшей вариации очага.

Необходимые материалы и инструменты

Для работы понадобятся:

  • сварочный аппарат-полуавтомат;
  • электродрель;
  • угольник;
  • отвертка;
  • керн;
  • стусло;
  • болгарка;
  • уровень;
  • молоток;
  • напильник;
  • рулетка;
  • малярная кисть, валик.

Если планируется сборка мангала без использования сварки, понадобятся плоскогубцы и комплект гаечных ключей для фиксации болтов.

Металлический мангал выполняют из следующих материалов:

  • стальной листовой металлопрокат толщиной 3-7 мм;
  • упаковка электродов;
  • огнеупорная краска;
  • уголок из стали 25 мм;
  • арматура;
  • наждачная бумага;
  • антикоррозионная пропитка.

Если решено отказаться от сварки, нужно подобрать крепежи.

Алгоритм работы

При изготовлении стационарного мангала детали сваривают из заводского металлопроката – такой материал привлекает отсутствием износа и четкой геометрией. Работа с уголками и листовым железом будет по силам даже начинающему мастеру.

Последовательность манипуляций:

  1. Подготовка материала заключается в обжиге уголка и листового железа паяльной лампой, эта мера позволяет удалить со свариваемы поверхностей фабричную смазку.
  2. Далее приступают к сборке рамы из стального уголка – нарезают его болгаркой на куски, длина которых составляет 30 и 60 см. В итоге тщательной подгонки углов сваривают раму в виде цельного прямоугольника. Ручки, выполненные из гнутой арматуры, прикрепляются к торцам.
  3. Для выполнения дна с помощью болгарки изготавливают заготовку, ее параметры должны соответствовать каркасу. Периметр основания зачищается с помощью напильника. В донной пластине формируют отверстия диаметром 1 см, их располагают в шахматном порядке с шагом в 5 см. Далее основу можно приварить к каркасу-раме.
  4. Остатки металлического листа пойдут на боковины – это по 2 заготовки 20х60 и 20х30 см. В них на расстоянии 3 см от нижней грани сверлят сантиметровые отверстия с шагом 6-8 см, затем бортики соединяют с основанием и друг с другом. На их верхней линии формируют треугольные выемки – это ложе для шампуров. Между пропилами оставляют по 10 см, их глубина составляет 3-4 см, от боковой части нужно отступить 5 см.

Крышку выполняют также из цельного отрезка листовой стали: его прикладывают к бортику, чтобы сделать отметку керном, и здесь оставляют припуск 1 см по всем сторонам, для загиба нужно будет еще по 3 см. Согласно полученной разметке выпиливают прямоугольную заготовку. В углах вырезают пространство для сгиба 3х3 см, края подгибают и сваривают образовавшиеся стыки. Крышку оснащают ручкой и предусматривают стопоры, позволяющие зафиксировать конструкцию в приподнятом состоянии.

Для изготовления ножек подойдет оставшийся уголок, его можно заменить б/у водопроводными трубами. Во втором случае будет целесообразным выполнение съемных ножек, для этого к раме приваривают муфты. Колосники собирают из арматуры, следя за тем, чтобы отверстия в днище не были перекрыты прутьями.

После сборки сооружение нужно зачистить, прогрунтовать и покрасить.

Примеры альтернативной конфигурации

Чтобы изготовить портативный складной мангал из нержавейки, нужно выполнить следующие операции:

  1. Вырезать дно из листового металлопроката с габаритами 40х60 см, его можно сразу оснастить загнутыми бортиками высотой 4 см. Днище необходимо дополнить шахматкой из отверстий диаметром 1 см.
  2. Для крепления выпиленных бортиков к днищу понадобятся компактные дверные петли, выполненные из нержавейки. По верхнему периметру бортиков предусматриваются треугольные выемки, их глубина не должна превышать 2 см.
  3. Ножки формируют из арматуры, их оснащают болтами. Ко дну основания с наружной стороны по углам приваривают гайки, конструкцию также оснащают ручками.
  4. Крышка должны быть выполнена таким образом, чтобы она очень плотно садилась на мангал.
Как сварить мангалПортативный складной мангал из нержавейки

Удобную жаровню можно сварить из металлической бочки длинной узкой формы, важно лишь, чтобы она была не из-под нефтепродуктов. Емкость предварительно промывают мыльным раствором, перед разрезанием открывают пробку. Разметку выполняют таким образом, чтобы сливное отверстие приходилось на верхнюю часть, нижний сегмент должен занимать 2/3 общего объема. Снизу приваривают ножки из металлического уголка, собирают колосниковую решетку, в дне выполняют отверстия в шахматном порядке. Верх и низ бочки объединяют дверными петлями.

Если мангал совмещает функции с коптильней, оборудуют дымоход. Для этого к сливному выходу прикручивают трубу, имеющую колено. После завершения цикла копчения трубу убирают, а слив закрывают штатной пробкой.

Защита от коррозии с помощью лакокрасочных материалов

Здесь используются жаростойкие составы без вредных веществ, способных испаряться под воздействием высоких температур. Целесообразно применение эмалей на кремнийорганической базе, порошковых смесей, продуктов с двуокисью титана. Для нанесения порошковых вариаций стоит обратиться в автомастерскую. Самым практичным цветом считается черный, краска наносится только снаружи.

Для обеспечения прочного сцепления поверхности зачищаются с помощью наждака, металлической щетки, шлифовальной машинки. Далее их необходимо обезжирить ацетоном, уайт-спиритом.

Для нанесения жидких составов подойдет валик, нужно сделать 2 слоя. Распыление веществ в виде аэрозолей осуществляется на расстоянии от 20-25 см, здесь понадобится 3 слоя, притом каждый предыдущий должен качественно высохнуть.

В качестве защиты от коррозии популярно воронение в виде черной жаропрочной пленки на поверхности, ею можно покрыть мангал снаружи и изнутри. Понадобятся:

  • 5% раствор серной кислоты;
  • каустическая сода;
  • хозяйственное мыло.

Кислотный раствор выливают в емкость и помещают туда же детали конструкции. Через 5 минут их перекладывают в другую емкость, в которой приготовлен мыльный раствор из расчета 50 г на каждый литр. На этой стадии организуется 10-минутное кипячение металлических деталей. В третьей емкости разводят по 50 г каустической соды на каждый литр воды, нагревают раствор до 140⁰C. После кипячения в мыле изделия помещают в третью емкость на 90 минут, после промывают водой.

Нюансы эксплуатации

Чтобы сделанный своими руками мангал, в котором все соединения выполнены полуавтоматическим сварочным аппаратом, служил как можно дольше, не стоит заливать угли водой – эта мера может вызвать деформацию металла. Чтобы удалить жир, накапавший с мяса, используют тряпку с песком, также конструкцию регулярно смазывают растительным маслом, чтобы защитить от атмосферных осадков.

Как сварить мангал самостоятельно? Инструкция, чертежи

Время чтения: 10 минут

Что может сплотить семью на загородном отдыхе так же, как мангал для шашлыка? Ведь все члены семьи собираются вокруг мангала и начинают приготовление традиционных дачных блюд. Большинство предпочитают жарку шашлыков, но кто-то готовит на мангале рыбу или овощи.

Сейчас в продаже представлено множество разновидностей мангалов. Одни модели, сделанные из листа стали, стоят недорого и выполняют утилитарную функцию. Другие декорированы художественной ковкой и могут стать настоящим украшением дачного участка.

мангал самостоятельномангал самостоятельно

Но что вы скажете, если узнаете, что можете сами изготовить мангал из железа (или мангал из металла)? Такая самоделка сэкономит бюджет и позволит сделать мангал вашей мечты. Итак, в этой статье варим мангал. Мы расскажем, как сделать мангал в условиях ограниченного бюджета.

Содержание статьи

Общая информация

В магазинах представлены мангалы металлические в различных конфигурациях. Наибольшей популярностью пользуются обычные стационарные мангалы. Несмотря на свое название, их вполне можно переносить. Однако, их конструкция и габариты проектируются таким образом, чтобы вы могли просто поставить его на своем участке и регулярно использовать. Без необходимости частой перевозки с места на место.

Также в последнее время все чаще покупают компактные мангалы, которые могут складываться или разбираться на части. Они стоят недорого, при этом очень практичны, если вы часто путешествуете за городом и любите готовить на свежем воздухе не только на даче, но и за ее пределами.

мангал своими рукамимангал своими руками

Помимо этих вариантов существуют и другие разновидности мангалов. Однако, в этой статье мы расскажем только про стационарные и компактные мангалы. Также мы расскажем про мангал, который можно изготовить из металлической бочки или газового баллона. Эти варианты наиболее просты по своей конструкции и их легко можно собрать в домашних условиях.

Инструменты и материалы

Чтобы собрать мангал своими руками, понадобятся инструменты. Самый главный из них — сварочный аппарат. Можно использовать любой сварочник. При сварке самодельного мангала обычно не предъявляются повышенные требования к качеству изделия, поэтому варить можно с помощью инвертора и электродов.

Читайте также: Всё, что вам нужно знать про электроды для сварки

Также нужна шлифовальная машинка или болгарка со шлифовальными дисками. Дополнительно подготовьте дрель со сверлами по металлу и лобзик с ножом по металлу. Желательно иметь при себе молоток, плоскогубцы и кернер.

Рекомендуем использовать рулетку и угольник, чтобы изделие получилось пропорциональным, в значит красивым.

Что касается материалов, то здесь все просто и довольно бюджетно. Вам понадобится либо металлическая бочка/пустой газовый баллон, либо металлический лист толщиной 3 мм. Также нужен металлический уголок, размером 20 на 20 мм. Также подготовьте квадратную трубу размером 20 на 20 мм.

профильные трубыпрофильные трубыЭто базовый набор материалов. Мангал можно поставить на колеса для удобного перемещения или оснастить ручками для переноски. На ваше усмотрение.

Мангал из бочки/газового баллона

Металлическая бочка или газовый баллон — это отличная заготовка для мангала. Такой мангал легко сделать самому, поскольку для его изготовления нужно минимум усилий. Сварка мангала своими руками из бочки или баллона подойдет для новичка, который раньше никогда не пользовался сварочным аппаратом.

Ниже мы показываем своеобразную схему такого мангала. Это усовершенствованная версия, с электрическим приводом для вертела и удобной стойкой для крепления мангала. Вы можете для начала изготовить только сам мангал и приварить ко дну четыре ножки, чтобы его можно было установить на землю.

мангал бочкамангал бочка

Мангал из бочки может быть двух разновидностей: с крышкой и без нее. Модель без крышки проще изготовить, но с крышкой можно добиться больших возможностей для приготовления пищи.

Для начала бочку нужно разрезать. Можно сделать это просто пополам (как указано на изображении ниже), либо вырезать часть бочки сверху. Любой из этих вариантов удобен и прост, выбирайте тот, который нравится больше. Но учтите, что для изготовления мангала с крышкой лучше не разрезать бочку пополам, а вырезать металл сверху. Потом его можно будет использовать в качестве крышки.

резка бочкирезка бочки

После резки края нужно тщательно зачистить шлифмашинкой или болгаркой. Теперь можно нарезать металлический уголок. Он приваривается к краям бочки, это показано на изображении ниже. Уголок нужен для удобства использования мангала. На уголки можно положить шампура. Также нужно нарезать квадратные трубы, которые затем станут ножками.

Следующих этап — сварка. Давайте поговорим о ней подробнее. Кстати, если вас интересует, как сварить мангал из газового баллона, то можете использовать эту инструкцию. Потому что конструкция бочки и баллона практически ничем не отличается.

Подробнее об изготовлении

Начнем с ножек. Есть несколько вариантов. Можно сделать четыре ножки из трубы и приварить их ко дну. Более эстетичный и удобный вариант – сделать своеобразную подставку для мангала, как показано на картинке выше, где мы рассказывали про мангал с электроприводом на вертеле. В таком случае мангал может быть съемным.

Конечно, такая подставка в разы сложнее, чем просто четыре ножки, приваренные ко дну бочки. Придется сгибать трубы, нарезать несколько заготовок и сваривать между собой. При этом сварной шов должен быть более-менее аккуратным, поскольку он будет виден.

Какой бы вариант вы не выбрали, в любом случае швы лучше формировать сначала прихватками, а потом уже варить полноценно. После сварки шов нужно тщательно зачистить.

бочка для мангалабочка для мангала

Далее нужно приварить уголки к краям бочки. Они нужны для укладывания шампуров. Уголки приваривайте по тому же принципу. Сначала прихватки, потом шов. После сварки зачистите швы.

Также не забудьте сделать в нижней части бочки отверстия, чтобы была хорошая тяга.

Если вы хотите дополнить мангал крышкой, то приварите к отрезанной части бочки такой же уголок и ручку.

В дальнейшем бочку можно немного модифицировать, приварить пару дополнительных крепежей для барбекю-сетки.

мангал из бочкимангал из бочки

Помните: не существует единого  совета, как правильно сварить мангал. Все зависит от технологии сварки, которую вы используете, и материала. Чтобы получить качественный долговечный мангал, изучите особенности используемой вами сварочной технологии.

Мангал складной (разборный, переносной)

Разборный мангал (он же мангал складной или переносной) — это отличный выбор для тех, кто постоянно в дороге, но хочет насладиться вкусными блюдами на природе. Его главная особенность — компактность и малый вес. Такой мангал можно хранить в шкафу, он не занимает много места.

На изображении ниже показан один из вариантов складного мангала. Это заводское изделие, но его можно повторить и в домашних условиях. Ориентируйтесь на размеры походного шампура. Его длина редко превышает 60 см. Так что максимальная длина складного мангала может быть 65 см, а ширина — 45 см.

складной мангалскладной мангал

Вам понадобится металлический лист толщиной 3 мм, уголок (вместо 20 на 20 мм можно использовать 10 на 10 мм). Уголок приварится по краям так, как это указано на изображении выше.

Также понадобятся специальные петли для складывания мангала. Заодно один будут использоваться как ножки. В дополнение можно нарезать стальную сетку, чтобы использовать ее для барбекю.

Изготавливаем своими руками

У нас нет готового чертежа этого мангала, но вы можете сделать его самостоятельно, поскольку конструкция проста и понятна. Есть две половины, скрепленные вместе, которые складываются с помощью петель.

Из металлического листа вырежьте две детали размером 65х45 см. Также вырежьте из листа две детали в форме равностороннего треугольника. Они будут съемными, служат для придания жесткости конструкции во время использования.

Нарежьте уголок так, чтобы его хватило для всех сторон мангала. На изображении указано, где именно должны располагаться уголки. На них в последствии кладутся шампура или сетка для барбекю.

Теперь подробнее о петлях. Они очень похожи на специальные мебельные петли. Их можно сделать самому. Понадобится четыре заготовки размером 10х300 мм. Две заготовки нужно соединить между собой по краям. Ниже показано, как выглядит заводская петля. Вы должны сделать похожее изделие.

петлипетли

Осталось собрать все детали воедино, используя сварку. Варите прихватками, затем формируйте шов. Все тщательно зачищайте.

Мангал стационарный (обычный)

Если вам нужно сделать мангал для дачи, который при этом будет использоваться только в пределах садового участка, то присмотритесь к стационарному мангалу. Он ничем не отличается от мангала из бочки, разве что своим видом. Однако, если выполнить работу аккуратно и декорировать конструкцию с помощью элементов ковки, можно добиться отличного результата. Такой мангал будет украшать ваш участок.

Стационарные мангалы устанавливаются на ровную поверхность, так что их ножки должны быть сварены в уровень, чтобы конструкция не шаталась.

сварка мангаласварка мангала

Самое важное при изготовлении стационарного мангала — разработка чертежа. На этом этапе многие спрашивают, какая должна быть высота мангала? Все зависит от ваших потребностей. На чертеже ниже указан размер в 250 мм для самого мангала и 950 мм  для всего изделия целиком. Это довольно компактный мангал, но его достаточно, чтобы приготовить шашлыки на всю семью.

Для изготовления понадобится металлический лист толщиной 3 мм и стальной уголок. Из него можно сделать ножки. Также ножки можно сделать из трубы квадратного сечения.

Рекомендации по изготовлению

Для начала разметьте будущие составные части мангала на металлическом листе. Самый простой вариант — вырезать из листа 4 прямоугольных заготовки, которые потом свариваются по краям. На изображениях ниже показано, как выглядит разметка и как должен выглядеть конечный вариант.

резка металла для мангаларезка металла для мангаламангал стационарныймангал стационарный

Сварите все заготовки между собой с помощью прихваток. Потом сформируйте полноценные швы и зачистите их. Просверлите отверстия в одной из сторон, чтобы была хорошая тяга. По краям мангала можно приварить уголки, чтобы класть шампуры. Или можно вырезать пазы, в которые будет укладываться шампур.

Далее нарежьте трубу или уголок, чтобы сделать из заготовок ножки. Понадобится четыре заготовки. Они привариваются ко дну так же с помощью прихваток, а затем формируется полноценный шов, который после сварки зачищается.

В конце изделие можно покрасить. Используйте жаростойкую краску.

Вместо заключения

Необязательно покупать мангал, чтобы насладиться вкуснейшими блюдами на даче. Можно сделать самодельный недорогой мангал просто и быстро в домашних условиях. Вам понадобится минимальный набор инструментов и листы металла, либо стальная бочка.

В этой статье мы перечислили несколько разновидностей мангалов. Какой лучше сделать? Решать вам. Не существует понятия «правильный мангал». Все зависит от вашего бюджета и вкуса. Кому-то мангал нужен исключительно для приготовления блюд, а кто-то хочет, чтобы мангал был крашением дачного участка.

Не забывайте, что помимо указанных выше разновидностей существует еще вертикальный мангал и мангал из кирпича! Если вам интересны эти темы, можете самостоятельно изучить их в интернете и выбрать подходящий вариант.

В этой статье мы не сказали, сколько стоит сварить хороший и долговечный мангал. А все потому, что цены везде разные и невозможно просчитать точную цифру. Тем более, у многих материалы есть в гараже или достаются вовсе бесплатно. Скажем одно: если у вас есть необходимые инструменты, себестоимость мангала будет в разы ниже, чем если бы вы просто купили готовое изделие в магазине.

[Всего голосов: 0    Средний: 0/5]

Как сделать мангал из металла своими руками: чертежи, фото, видео

Отдых на природе трудно представить без шашлыка, а значит и мангала. Незатейливая заводская конструкция стоит неоправданно дорого. Поэтому лучше узнать, как сделать мангал своими руками и изготовить его самостоятельно. Если есть оборудование и навыки можно сварить мангал дома. Если нет — сделать мангал без сварки тоже несложно. Несмотря на простоту такие конструкции достаточно долговечны.

Мангал

Каким должен быть мангал

Чтобы приготовление шашлыка было не в тягость нужно знать, как правильно сваривается мангал. Оптимальная высота определяется по расстоянию от земли до ладони согнутой в локте руки. Длина зависит от количества одновременно размещаемых шампуров. Чтобы гостям не пришлось долго ждать деликатеса, нужное количество порций необходимо приготовить за три захода. Для хорошей прожарки мяса расстояние между шампурами должно быть 8 — 10 см. Однако не следует делать длину более 1 м, так как это создаст проблемы с поддержанием равномерного жара.

Правильная готовка шашлыка

Правильная готовка шашлыка

Ширина определяется длиной имеющихся шампуров, стандарт 40 см. Высота стенок не должна превышать 20 см. С учётом толщины слоя углей это позволит размещать мясо на высоте 10 см от их поверхности. При меньшем расстоянии шашлык подгорит, при большем — не дожарится. Чем толще выбранный для изготовления металл — тем дольше срок службы. Обычно выбирают в пределах от 3 до 7 мм.

Стационарные модели

Это массивные металлические мангалы, установленные на кирпичное основание. Но возможно использование труб или уголков, вкопанных в землю. Кроме прямоугольных, бывают круглыми, овальными и другой формы. Стационарные модели, как правило, устанавливаются под навесом или изготовляются с навесом. Во втором случае придётся сделать дополнительные чертежи и расчёты, подтверждающие способность основания выдержать дополнительный вес. Если стойки для навеса сделать из уголков, а кровлю из профнастила, то сварку мангала своими руками осуществляют с помощником.

Стационарный мангал

Стационарный мангал

Простейший вариант

Для быстрого изготовления обычного мангала потребуется лист металла толщиной 2 мм. Также нужно подготовить необходимые инструменты и материалы:

  • уголок с полкой 40 мм;
  • обрезки трубы для ножек;
  • болгарку с набором насадок;
  • электродрель;
  • сварочный аппарат;
  • линейку;
  • чертилку;
  • строительный угольник.

Для последовательного выполнения операций используется пошаговая инструкция:

  1. на лист наносится развёртка чертежа;
  2. с помощью болгарки вырезается заготовка;
  3. боковые лепестки сгибаются под прямым углом к днищу;
  4. провариваются стыки;
  5. в нижней части длинных стенок просверливаются отверстия диаметром не меньше 12 мм, для притока воздуха;
  6. поверху делаются прорези под шампуры;
  7. швы зачищаются абразивным кругом.

К готовому мангалу привариваются ножки. Их можно сделать съёмными, если планируются выезды на природу. Для этого по углам приваривают короткие патрубки диаметром 25 мм, в которые будут вставляться трубки на 20 мм.

Каркасный с применением уголков

Такой вариант выбирается, когда необходимо из тонкого железа сделать прочную конструкцию. Каркас из уголков не позволит стенкам прогибаться. Его угловые стойки используются в качестве ножек. Дно и стенки вырезаются по отдельности и привариваются к подготовленному каркасу. Если отверстия просверлить в днище снизу следует приварить полку, чтобы ставить на неё ёмкость для сбора золы.

Каркасные мангалы

Каркасные мангалы

С местом под казан

Такой мангал имеет удлинённую конструкцию, часть которой закрыта металлическим листом с местом под казан в виде круглого отверстия. Его диаметр делается таким, чтобы 2/3 бака находились в топке, иначе плов или иное блюдо не прогреется равномерно. При изготовлении следует учитывать, что высокое расположение казана чревато ожогами, а при низком повару придётся работать наклонившись.

Мангал с местом под казан

Мангал с местом под казан

Разборный мангал из металла без сварки

Разборный мангал

Разборный мангал

Такие конструкции изготовляются, когда перевозка цельнометаллического короба затруднительна. Разборный мангал, сделанный своими руками из металла, собирается по прибытии на место за несколько минут. Основой конструкции служит рама, изготовленная из уголков. Для крепления дна просверливаются отверстия под болты. На длинные боковины снизу и сверху привариваются или крепятся подковообразными болтами прутки с резьбой на концах, которые при сборке вставляются в отверстия на торцевых стенках. Для съёмных ножек по углам рамы устанавливаются патрубки.

Раскладной мангал своими руками

Раскладной мангал

Раскладной мангал

Его изготовляют в виде чемодана с ручками или используют чехол для переноски. Стенки крепятся ко дну с помощью петель. Если придётся такой мангал делать самому, можно использовать дверные шарниры от шкафов. В другом варианте на дно со складывающимися ножками, устанавливается короб, стенки которого соединяются с помощью прорезей на них, направленных в разные стороны. В разобранном виде все части складываются в чехол или в чемодан. Варианты на пазах более прочные, но сложны в изготовлении.

Мангал из газового баллона или бочки своими руками

Варианты изготовления мангала их этих емкостей разнообразны, в том числе с крышкой и ручками. Из баллона выпупускается весь газ. Для проверки отверстие открытого вентиля смачивается мыльным раствором. Если он не пузырится — газа нет. После этого баллон, после снятия вентиля, нужно перевернуть и удалить конденсат. Для надёжности не помешает залить его водой и подержать пару дней.

Мангал из бочки

Мангал из бочки

Изготовление начинается с того, что баллон или бочку разрезают по высоте на две половинки или выпиливается только часть, оставляя торцы нетронутыми. Из неё потом делается крышка. Подставка изготавливается из согнутой дугой трубы с приваренными к ней ножками. Или из уголков собираются две стойки в виде буквы М и соединяются прутками. Получившуюся полку используют для хранения дров и аксессуаров.

Мангал из газового баллона

Мангал из газового баллона

После установки ёмкости на стойки места среза прикрываются уголками, на которых разместятся шампуры. Если будущий мангал предполагается использовать как гриль, то по бокам под него крепятся стойки. Чтобы готовить барбекю, внутри привариваются кронштейны под решётку.

Крышка из вырезанного сектора крепится на петлях. Её наличие позволяет использовать мангал в качестве коптильни, если с торца установить дымовую трубу. Если бочку разрезать правильно, можно её подсоединить к заливной горловине. У баллона используется отверстие, где был установлен вентиль. Чтобы все угли не скатывались в центральную часть, рекомендуется на дно, по длине, приварить два уголка.

Покраска мангала и обработка от коррозии

Изготовление мангала своими руками завершается его отделкой. Используемые для покраски составы должны быть жаростойкими, не трескаться при перепадах температуры, без выделения при нагреве вредных веществ. Такими качествами обладают эмали на кремнийорганической основе, составы с двуокисью титана, порошковые краски. Последний вариант самый лучший, но осуществить его в домашних условиях нереально, так как для полимеризации нанесённого покрытия требуется нагрев до 650⁰C. Однако при желании можно обратиться в автомастерскую, где для окраски кузовов используется эта технология. Поскольку эксплуатация мангала связана с сажей и копотью рекомендуется выбирать чёрный цвет, на котором налёт незаметен.

Внутри красить не имеет смысла, так как любое покрытие быстро облезет под воздействием высокой температуры.

Чтобы краска держалась прочно, наружная поверхность очищается от грязи и ржавчины металлической щёткой и наждачной бумагой. Операция ускорится если использовать шлифовальную машинку или дрель с абразивной насадкой. Затем произвести обезжиривание уайт-спиритом, ацетоном или бензином.

Жидкие составы наносятся кистью или валиком в 2 слоя. Краска из баллончиков распыляется с расстояния не менее 20 см от поверхности в 3 слоя. Нанесение последующего осуществляется после полного высыхания предыдущего покрытия.

Для защиты от коррозии часто применяют оксидирование, оно же воронение, образующее на поверхности жаропрочную плёнку чёрного цвета. Она защитит мангал внутри и снаружи от коррозии на весь срок использования. Для воронения нужно приготовить:

  • каустическую соду;
  • серную кислоту, разведённую до 5% концентрации;
  • хозяйственное мыло.

Ёмкость подходящего размера наполняется кислотой, в неё погружаются детали мангала. Не разборные изделия большого размера обработать дома этим способом будет затруднительно. После пятиминутной выдержки они перекладываются в ёмкость с мыльным раствором (50 г/1 л) и кипятятся 10 минут. На завершающей стадии детали помещаются в раствор каустической соды (50 г/1 л воды) нагретой до температуры 140⁰C. Через 1,5 часа достают и промывают водой.

Используемые для покраски составы должны быть жаростойкими

Используемые для покраски составы должны быть жаростойкими

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса.  Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

  • нельзя заливать угли водой, так как это приведёт к деформации металла;
  • потёки жира удаляются тряпкой с песком;
  • для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Чертежи мангалов

Чертеж стандартного стационарного мангала

Чертеж стандартного стационарного мангала

Чертеж раскладного мангала

Чертеж раскладного мангала

Размеры мангала с казаном

Размеры мангала с казаном

Как сварить мангал правильно

Мангал для приготовления шашлыка и мяса сегодня стал неотъемлемым атрибутом дачной жизни. В настоящее время это металлическое приспособление есть в каждом загородном доме. А дело лишь в том, что приготовление мяса на углях под открытым небом – любимое занятие тех, кто предпочитает отдыхать загородом. В любом строительном магазине мангал приобрести можно без проблем. Каких только конструкций и форм не предлагают современные производители. Но, как показывает практика, приобретать их дачники не спешат, потому что каждый старается сделать эту печку самостоятельно. Поэтому вопрос, как сварить мангал, а именно сварка используется для его изготовления, стоит и сегодня очень актуально.

chertezh-nerazbornogo-mangala

Материалы и размеры мангала

В принципе, ничего сложного в изготовлении мангала для шашлыка нет. Главное – правильно выбрать материал для него и точно выставить некоторые размеры устройства. Так как это все-таки печка, то материал для его сооружения должен обладать жаропрочными свойствами. Таких материала два: металл и кирпич.

Что касается кирпича, то его используют лишь в том случае, если сооружают стационарный мангал с купе с другими функциональными устройствами, которые используют для приготовления пищи. К примеру, это может быть барбекюшница или очаг под казан. Кирпичное сооружение занимает много места, да и своими руками, если вы не печник, собрать не просто. Поэтому оптимальное решение – это сварка мангала из листового железа.

Кстати, не стоит путать мангал с барбекю или грилем. Это самое простой устройство в виде ящика без крышки, внизу которого и разжигаются угли. Здесь нет каких-то сложных приспособлений, все просто, поэтому провести сварку мангала своими руками очень просто. Надо только владеть навыками сварщика на начальной стадии. То есть, не надо быть высококлассным мастером.

Итак, в качестве материала лучше выбрать сталь 45 (она обычно используется для изготовления инструментов) либо любой черный листовой металл. Самое главное – это толщина используемого листа. Она не должна быть меньше 4 мм. Хотя и больше тоже брать нет смысла. Четверочка прекрасно справиться с высокими температурами. К тому же металл такой толщины дольше держит тепло, предварительно аккумулируя его в своем теле.

Теперь размеры. Основной из них – это глубина ящика. Этот размер важен тем, что глубокий мангал – это долгое приготовление мяса, плюс высокая вероятность его недожара. Неглубокий размер – это быстрый нагрев, который приведет к тому, что корочка шашлыка уже будет готова, а внутри мясо еще окажется сырым. Конечно, многое зависит от толщины слоя горящих углей. Чем толще, тем больше тепла угли выделяют. Поэтому оптимальная глубина мангала: 10-18 см. Именно в этом диапазоне размера можно легко контролировать температуру.

Все остальные размеры подбираются пот требования владельца.

  • Ширина будет зависеть от длины купленных шампуров.
  • Длина от того, сколько шампуров за один раз необходимо укладываться для жарки мяса.
  • Высота установки самого мангала зависит от удобства его пользованием. Кто-то любит сидеть на корточках, кто-то на стуле, а кто-то предпочитает жарить шашлыки стоя.

Конструкция металлического каркаса может добавляться и усовершенствоваться. К примеру, можно поставить его на колесики, вот такая мобильная версия. Можно соорудить сверху навес, чтобы жарить шашлыки можно было в непогоду. В общем, вариаций на разные темы могут предлагаться, все зависит от фантазии.

Как правильно сварить мангал

Перед тем как сваривать мангал, необходимо продумать его форму и определиться с его размерами. После чего нужна будет схема сборки, а также примитивный чертеж, который в основном понадобиться для того, чтобы нанести размеры на металлический лист и вырезать детали печки для шашлыка.

Самая простая конструкция – это ящик прямоугольной формы. Поэтому в мангале две попарные стороны будут иметь одинаковые размеры. Это две боковушки и передняя панель с задней. Хотя передняя и задняя – обозначения условные, потому что подходить к печке можно с любой из сторон.

На металлический лист переносятся своими руками размеры каждой отдельной части. Это прямоугольники, так что начертить их на листе железа мелом или маркером будет несложно. Вырезаются элементы мангала болгаркой, после чего края заготовок обязательно обрабатываются, чтобы удалить заусеницы и частички металла, которые могут остаться после проделанной операции.

Если в наличии есть большой лист металла, то можно ящик собрать с минимальным количеством сварочных швов. Для этого ящик в развернутом виде переносится на лист железа, срезаются лишние углы конструкции, а по линиям сгиба делается подрез металла на половину толщины листа. После чего по этим линиям производится сгиб боковин, передней и задней стенки. Далее производится сварка стыкуемых частей мангала. К готовой печке привариваются впоследствии ножки из трубы или уголка.

Если большого листа нет, а есть несколько кусков листового железа, то придется каждый элемент вырезать по отдельности.

А вот теперь необходимо выбрать технологию сборки. Мангал можно сварить двумя способами.

  • Собрать ящик как отдельный элемент, а затем к нему приварить ножки.
  • Все металлические заготовки приваривать к ножкам, которые изготавливаются из металлического уголка.

Вариант №1

Здесь все просто. Приготовленные прямоугольные заготовки по размерам стыкуются и привариваются друг к другу так, чтобы получился тот самый ящик. Сварку надо проводить изнутри короба, при этом используется обычный инвертор. Кстати, для начинающих сварщиков это идеальная конструкция, на которой можно набраться опыта. Здесь нет герметичных швов, даже небольшие отверстия приветствуются, потому что для поддерживания горения углей необходим кислород. Хотя аккуратность не помещает в проведении сварочной операции.

Внимание! Если для сборки мангала был использован лист металла толщиною 1,5-2 мм, то каждый элемент печки надо усилить уголком или профильной трубой. Это для того, чтобы конструкцию не коробило под действием высоких температур во время жарки мяса. Профили усиления привариваются продольно посередине каждого элемента или поперечно в двух трех местах. Можно два профиля установить по диагонали.

Итак, короб готов, теперь к нему привариваются ножки. Обычно из делают из трубы диаметром 25 или 32 мм. В нижней части каждой стоки привариваются металлические круги диаметром 50-60 мм из того же листа, что и стенки ящика. Они обеспечивают устойчивость конструкции мангала.

Вариант №2

Сваренный по второй технологии мангал представляет собой четыре ножки из уголка, к которым привариваются остальные части короба. То есть, сначала отрезаются под необходимую длину уголки. Здесь учитывается высота установки мангала и высота его короба. Профиль больших размеров выбирать не стоит, максимальный размер: 40х40 мм.

Уголок укладывается так, чтобы его внутренний угол впоследствии стал внутренним углом ящика. Поэтому прямоугольные элементы печки привариваются к ножкам с внешней стороны во всю свою длину. При этом необходимо варить сразу два стыка между панелями и уголком. Это затратно по времени и по расходу электродов, но такая конструкция в несколько раз прочнее, чем обычная.

Как подвариант этого устройства, можно предложить сборку и сварку мангала на предварительно собранном каркасе. То есть, сначала сваривается из уголков или профильных труб каркас под размеры, после чего к нему привариваются прямоугольные элементы жарочного агрегата. Данная конструкция еще более прочная. Хотя по расходам времени и материалов она более затратная.

Разборные мангалы

Разборные конструкции очень популярны у тех, кто не имеет дачи и выезжает отдыхать на природу на автомобиле. По сути, это все та же печка, только в разобранном виде: отдельно каждая панель и ножки. Здесь важно получить такое устройство, которое бы быстро собиралось и разбиралось.

Оптимальный вариант – сборку делать на болтах. То есть, полное отсутствие сварки. Хотя некоторые сварочные работы провести все же придется. Это касается проушин, которые привариваются к боковинам мангала с каждой из сторон. Проушина похожа на петлю под висячий замок. Их приваривают по две штуки с каждой стороны. А на передней и задней панелях делаются сквозные отверстия, которые должны совпасть с отверстиями в проушинах.

При сборке мангала болты соединяют между собой боковины и заднюю и переднюю панель. Дно короба также прикрепляется к боковинам с помощью точно такого же болтового соединения и проушин. Последние крепятся сваркой к боковинам.

Что касается ножек, то в их качестве лучше использовать металлическую трубу или стержень. Для их крепления к мангалу нужно опять к боковинам, только с внешней стороны и по углам, приварить кусочки труб диаметром больше на одну позицию. К примеру, если ножки – это труба диаметром 15 мм, то упоры – это труба диаметром 20 мм. Сверху каждый упор заглушается любым металлическим предметом (кусочек пластины, шляпка от болта и так далее).

Приготовленный таким образом мангал можно быстро собрать, и точно также легко разобрать. Болтовые соединения сильно прикручивать не надо. То есть, все выполняется без какого-либо инструмента.

Полезные советы

  • Обязательно в панелях ящика мангала ближе к дну делаются отверстия, через которые воздух будет попадать в зону расположения углей. Поддержание температурного режима напрямую зависит от количества этих отверстий. Поэтому их диаметр: 6-12 мм, количество определяется расстоянием между отверстиями: 40-60 мм.
  • Можно дополнительно над дном мангала установить решетку, которая будет выполнять функции колосника. Это, во-первых, увеличит срок эксплуатации дна мангала, во-вторых, увеличит приток воздуха в зону горения углей. Колосник может быть съемным или несъемным.

Сварить мангал самостоятельно не очень сложно. При этом нужно особое внимание обратить разметке и подрезу элементов короба. От точности будет зависеть красота устройства и удобство проведения сварочного процесса. Меньше отклонений – меньше подгонки. Обязательно ознакомьтесь с видео – как изготовить мангал правильно своими руками из металла: чертежи и фото.

chertezh-mangala178_5

Поделись с друзьями

0

0

0

0

свариваем своими руками и правильно

Жаровня-мангал в металлическом варианте проста в изготовлении и нетрудоёмка. В сварке мангала и в любом деле, есть свои особенности, и прежде чем начинать, будет правильно всё изучить и подготовить.

Технология сварки

Итак, доступность стального проката и сварочного оборудования начального уровня сделали сварной металлический мангал вторым по распространённости (первенство за разборным металлическим мангалом).

Широко используется сварка плавящимся электродом в электрической дуге.

Электроэнергия подводится к электроду и свариваемому материалу от источников постоянного или переменного тока. При приближении электрода к детали зажигается между ними дуга. Температура электрической дуги до 7000 оС. Электрод и свариваемая деталь оплавляются, образуется сварочная ванна. Где металлы электрода и детали смешиваются. Расплавленный шлак создаёт защитную плёнку. Остывая, металл образует сварной шов.

Оборудование пригодное для самостоятельных работ: MMA и MIG.

MMA — ручная электродуговая сварка покрытым электродами. Сварка деталей происходит благодаря оплавлению электрода, а его обмазка при нагреве создаёт плёнку расплавленных шлаков, защищающих от окисления сварочную ванну. Этот расплавленный металл, частично смешавшийся с металлом детали, и образует сварной шов.
Сварка MMA возможна при использовании переменного или постоянного тока. Использование постоянного тока позволяет различное, по полярности, подключение: сварка прямой (к электроду подключается плюс) и обратной полярностью.
MMA сварка из-за простоты и низкой цены оборудования получила широкое распространение, и именно этот метод чаще всего используется для самоделок.

MIG — также метод электродуговой сварки плавящимся электродом, но в среде защитных газов и электрод в виде проволоки, постоянно подающейся к дуге, “бесконечный электрод”.
Для сварки сталей используется углекислый газ в качестве инертного.
Метод создавался для увеличения производительности для промышленности, но со временем оборудование сильно подешевело и стало доступно частникам.
Благодаря защитному газу позволяет сваривать более тонкие листы, чем особенно интересен.

Инструменты сварщика

Защитная маска (щиток, шлем) должна быть изготовлена из материалов, не проводящих электрический ток (в СССР использовался ГОСТ 12.4.035-78).

Максимальный вес ограничен: для щитка — 0,48 кг, для шлема — 0,6 кг.

Для защиты глаз защитная маска имеет светофильтр, который имеет открытое и рабочее положение. Смена режима происходит или вручную или при помощи электроники (маска-хамелеон). Для маски-хамелеона, чем меньше время затемнение светофильтра тем лучше для глаз. От брызг металла светофильтр защищает стекло.

  • Проверьте, что маска для электродуговой сварки ;
  • Шлем не тяжелее 0,6 кг;
  • Примерьте маску, должно быть удобно;
  • Защитное стекло светофильтра должно быть сменным и доступно в продаже.

foto-2

foto-2

Дополнительные инструменты сварщика.
При сварке образуется шлак и окалина. Как остынет это довольно крепкая штука. Поможет молоток сварщика. Часто это зубило с приваренной ручкой, но и покупной используют. Молоточек должен быть ухватистый, не тяжёлый и с заострённой кромкой.

Для очистки металла потребуются ручные щётки. Зачищать заготовку перед сваркой удобнее все же не вручную: лучше всего поможет болгарка с насадкой щётка.

Для крепления заготовки потребуются струбцины.

Для присоединения массы зажим: винтовой или пружинный. Сварочный провод впаивается в зажим специальной высокотемпературной пайкой.
Конечно, потребуется разметочный инструмент: отвес, рулетка, стальная линейка, чертилка и мелок (хорошо помечать детали, чтобы не запутаться и не забыть).

Хорошая чертилка получается из заострённого круглого или овального надфиля.

Одежда сварщика. Одежда должна закрывать тело сварщика: куртка, брюки и рукавицы. Это обязательно.
Материал не должен прожигаться каплями металла. Обычно используется брезент, войлок, кожа. Никакая синтетика не подходит.
На ноги наденьте кожаную обувь с защитой шнуровки.
Правильная одежда ваша защита от ожогов.

Сварочные провода нужны для подключения электротока к сварочному аппарату и заготовке. Возможно сращивание проводов специальным разъёмом, но лучше его избежать.

foto-5

foto-5

Под нагрузкой сварочные провода не должны нагреваться более 70 оС.

Азы сварки

Рассмотрим сварку покрытым электродом как самый доступный вариант.

Рекомендуем использовать электрод диаметром 3 мм — им проще работать, и для начала это важно.

Электрод вставляется в держатель. Независимо от типа держателя, электрод не должен в нём шататься.
После этого подключите кабели к держателю и к заготовке.

Немного о полярности подключения:

  • Прямая полярность — кабели от сварочного аппарата подключаются так, что минус идёт на электрод, а плюс к детали. Этот вариант вы будете использовать чаще всего.
    При прямой полярности заготовка больше прогревается.
  • Обратная полярность — здесь, наоборот, минус к детали, а плюс к электроду. Обычно так вариться нержавейка и тонкие листы.

Смена полярности производится или на сварочном аппарате, или правильным вариантом подключения сварочных проводов.

Сварка начинается с зажигания дуги. Способов два:

  • Чирканье;
  • Постукивание.

В первом случае электродом проводим вдоль шва, чиркаем. Во втором — стукаем кончиком электрода по заготовке, где хотим начать шов. Оба способа широко используются, выбирайте, что вам удобнее.

Когда кончик электрода оголён, зажечь дугу не вызывает сложностей.

Рекомендуем потратить несколько электродов и потренироваться на ненужной железке в зажигании дуги.

При сварке электрод находится под углом 30-60о к детали. Выбирая угол наклона, ориентируемся на сварную ванну.

foto-4

foto-4

Углом назад. Сварочная ванна следует за кончиком электрода. Шлак должен успевать покрывать расплав. Это можно регулировать скоростью движения и наклоном электрода. Этот способ больше нагревает деталь.

Углом вперёд. Тут кончик электрода как бы толкает сварочную ванну. Также нужно следить за скоростью сварки и наклоном, чтоб шлак успевал покрывать сварочную ванну. При этом способе нагрев заготовки меньше.

foto-3

foto-3

Движения электрода. Как мы уже выяснили, нужно контролировать сварную ванну. Для этого удерживая электрод над деталью в 2-3 мм двигайте кончик электрода по траектории как на рисунке ниже и следите за покрытием шлаком сварной ванны.

Свои первые швы лучше сделать на куске металлолома. Относительно ровный шов получится не с первого раза. Сначала просто шов по детали, потом можно перейти к соединению двух элементов.

Следите за направлением шва.

Внешне о качестве говорит ровный и равномерный валик шва.

Держать электрод и делать ровный шов недостаточно для хорошей сварки. Нужно учитывать что шов будет деформировать, стягивать детали. Что приведет к короблению, перекосу конструкции.

Как этого избежать:

  • Сначала детали соединяются прихватками (короткими швами через 10-25 см), а после делается сплошной шов. Иногда прочности прихваток достаточно и в сплошном шве нет нужды.
  • Чтобы избежать коробления при сварке стыков двух листовых деталей, шов накладывается попеременно с двух сторон.

Тонкое железо

Сварка стальных листов до 2 мм делают электродами диаметром 1,5-2,5 мм при токах 20-100 А. Применяются электроды МТ, МТ-2, ОМА-2 и 112-В. Повышенный холостой ток будет плюсом, это повысит устойчивость дуги.
Сварочный аппарат для сварки тонких листов должен иметь плавное регулирование силы тока в диапазоне 15-100 А.

Тонкие листы быстро прожигаются и легко коробятся, поэтому сваривать нужно как можно быстрее и с наименьшим из возможных нагревом.

Если варить шов не в нижнем положении, а вертикально и “углом вперёд”, то это снизит прожёг металла.

Для рассеивания тепла при стыковой сварке тонколистовых деталей рекомендуется применять массивные подкладки. Они заберут на себя часть тепла и снизят вероятность прожёга.

При стыковой сварке листом 1-2 мм можно под шов подложить стальной пруток. Это снизит прожёг и облегчит сварку. В качестве прутка-подкладки могут выступить электроды диаметром 2,5-3,5 мм очищенные от обмазки. Пруток должен выступать за края шва на 2-3 мм. Сначала сделайте прерывистый шов (прихватки) через 5-6 см, потом проварите шов полностью.

Нержавейка

Сварка покрытыми электродами (ММА)

Это доступный способ, но он не даст хорошего качества.

Вам потребуются электроды для сварки высоколегированных сталей:

  • С рутиловым покрытием на основе двуокиси титана;
  • С покрытием на основе карбоната магния и кальция.

Сварка происходит при подключении тока обратной полярностью. Настройка силы тока аналогична варианту сварки конструкционной стали (ржавеющей).

В качестве справочного материала можно обратиться к ГОСТ 10052-75.

Ручная и полуавтоматическая сварка нержавейки в среде инертных газов (MIG)
Эта технология позволяет добиться хорошего качества. В качестве защитного газа СО2.

Остановимся на отличиях:

  • Степень легирования сварочной проволоки должен быть выше свариваемых деталей;
  • В данном случае, при сварке электрод нужно вести ровно, иначе может нарушиться сварочная зона;
  • Аустенитные нержавеющие стали сваривайте с осторожностью.

Кованные элементы

Сварка кованых деталей как между собой, так и с листовыми элементами из конструкционных сталей (не нержавейка) обычно сложности не составляет (разве что для ковки почему-то использована легированная сталь).

Чугун

Нужда сварить сталь и чугун, делая мангал, может прийти, например, при желании сварить старые (но красивые) “антикварные” ножки из металлолома и современный верх. Конечно, это не единственный вариант, когда нужно варить сталь и чугун в нашем вопросе.

Приварить сталь к чугуну можно электродуговой сваркой, используя различные электроды. К примеру, отечественными марками ЦЧ-4, ОЗЧ-2 или ОЗЛ-25. Совершенно разные электроды, поэтому их используют, если сварочный шов будет в дальнейшем обрабатываться или не будет. Если сварка производится с дальнейшей обработкой, то применяется электрод ОЗЛ-25 или ОЗЧ-2, в другом случае ЦЧ-4. Первый электрод образует в сварочном шве металл гомогенного типа с высокой проницаемостью и неоднородностью. Последнее значение даёт возможность металлу не лопнуть в процессе обработки, потому что с его помощью снимается напряжение внутри сварочного шва.

Что касается режима сварки чугуна и стали, то всё будет зависеть от сварочного оборудования.
Если напряжение холостого хода сварочного аппарата не превышает 54 вольта, что является стандартной величиной для многих видов сварочного оборудования, то процесс сваривания производится постоянным током обратной полярности.
Если напряжение холостого хода выше 54 вольт, то используется для сварки переменный ток.
В обоих случаях необходимо обе заготовки нагреть до температуры 600 оС. Это делается с целью не допустить большого расширения заготовок в зоне сваривания.

Техника безопасности

Поражение электрическим током и брызгами расплавленных металла и шлаков, пожароопасность — вот лишь основные угрозы при сварочных работах. Соблюдайте технику безопасности.

foto-6foto-6

foto-7foto-7

foto-8foto-8

Отправить ответ

avatar
  Подписаться
Уведомление о
