Каркас из профиля под гипсокартон своими руками: Каркас из профиля под гипсокартон: как правильно сделать своими руками – как крепить к стене, монтаж обрешетки и металлопрофиля для ГКЛ

Содержание

Каркас из металлопрофиля под гипсокартон: установка своими руками (видео)

Работа по созданию каркаса из металлопрофиля под гипсокартон – воспринимается многими, как очень простое мероприятие, которое не требует соблюдения определенных правил. Из-за этого и получаются ситуации, при которых создаваемая поверхность из плит ГКЛ оказывается с многочисленными недостатками, для устранения которых приходится приложить множество усилий и финансовых затрат.

Конечно, сама по себе работа не такая сложная. Справиться сможет буквально каждый, но существуют некоторые нюансы, которые обязательно нужно учитывать. А также правильно осуществлять этапы монтажа.

Каркас из металлопрофиля под гипсокартон

Преимущества металлического профиля

Существуют два основных материала для конструкции обрешетки – деревянный брус и металлический профиль. Именно второй вид материала является наиболее предпочтительным.

Металлический профиль

Металлопрофиль является таковым в силу определенных характеристик:

  • В большинстве своем (при правильном хранении и транспортировке) – не имеет никаких недостатков (кривизны). Но, если выбирать брус, то придется перебрать много материала.
  • Металлические элементы можно использовать практически в любых помещениях, а также не обращать внимания на температурные колебания. Это значит, что поверхность не подвергнется деформированию.
  • Оцинкованные детали могут служить очень долго. Поэтому их можно использовать даже в помещениях с большим количеством влаги. Также они не подвергаются воздействию грибков и гнили.
  • Для крепления профиля существуют различные элементы, которые позволяют создать надежную и крепкую конструкцию.

Выбор материала

Стоит уделить внимание выбору необходимых материалов, особенно при выборе деталей обрешетки. Выделяют следующие виды профиля, которые позволяют создать каркас для стен из гипсокартона:

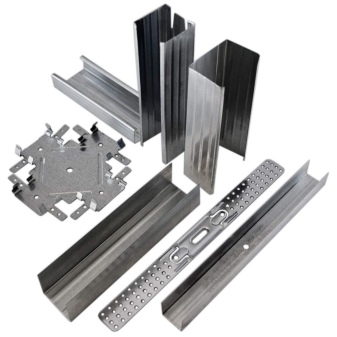

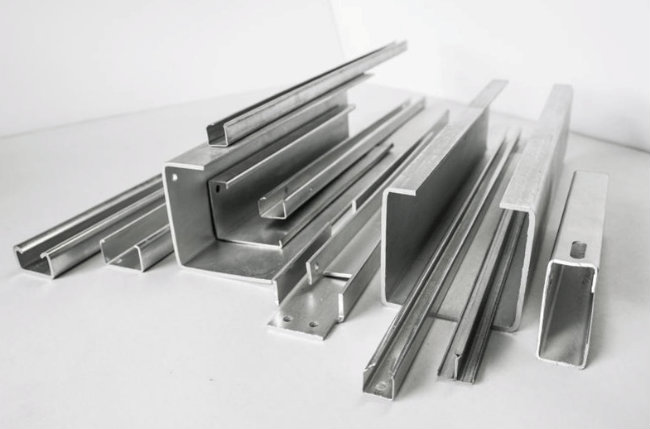

Виды профиля

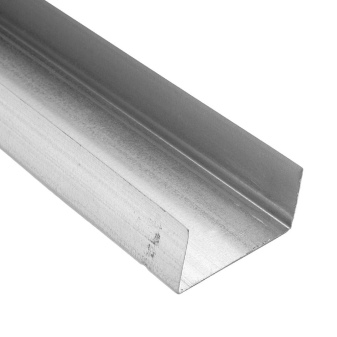

  1. Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
  2. Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.

Отдельное место занимают детали для потолочных конструкций: профиль потолочный (ПП), профиль направляющий потолочный (ПНП).

Также следует рассмотреть вариант использования таких дополнительных элементов:

Дополнительные элементы для создания обрешетки

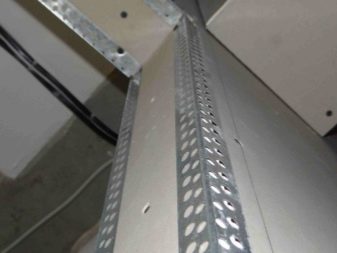

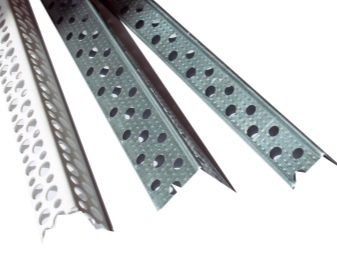

  • Угловой профиль (ПУ). Может быть – внешним и внутренним.

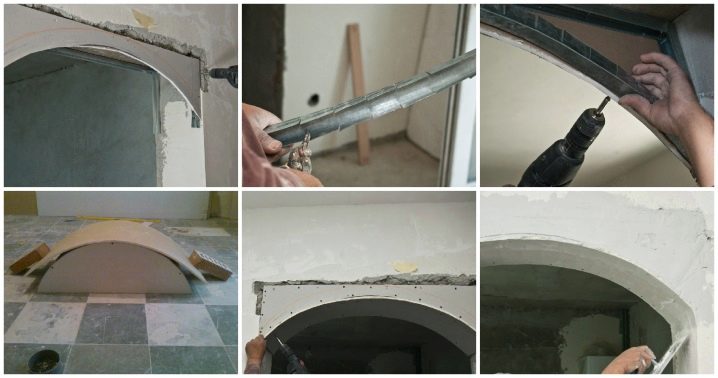

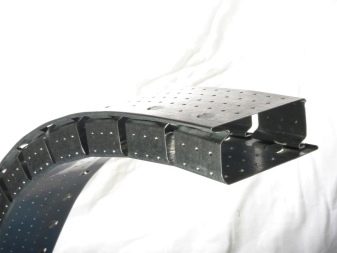

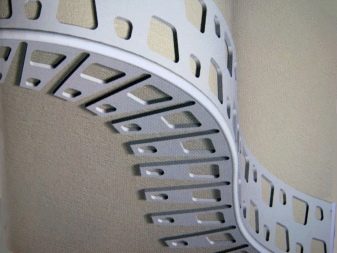

  • Арочный профиль (ПА). Используется для создания арок.

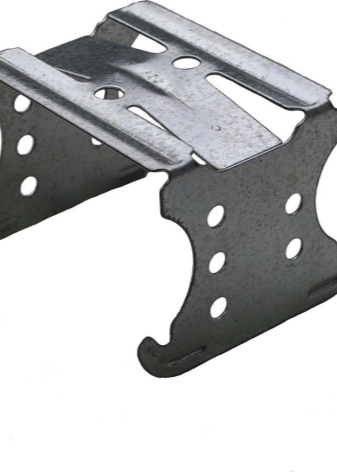

  • Подвес (П-образный). Применяется для крепления конструкции к стенам и потолку.

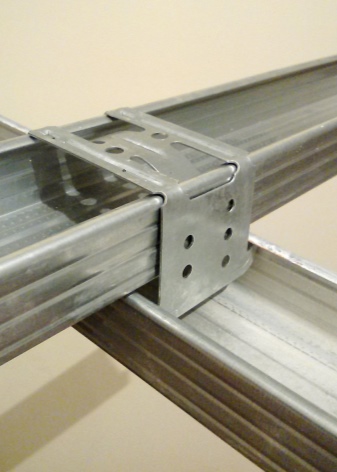

  • Соединитель («Краб»). Очень удобен для скрепления между собой перпендикулярных деталей.
  • Удлинитель. Соединяет между собой разные отрезки профиля.

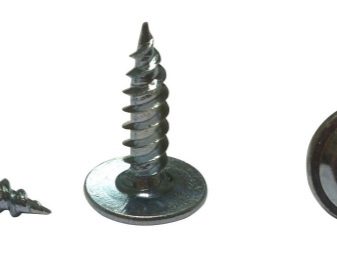

  • Дюбель и саморезы (по металлу).

Именно на этом этапе многие делают очень важную ошибку. Она заключается в том, что приобретают неспециализированный профиль. А именно – путают потолочные элементы со стеновыми.

Необходимый инструмент

Естественно, что крепление металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое всегда найдется у каждого домашнего мастера.

Инструменты и материалы, необходимые для монтажа гипсокартона на каркас
Инструменты и материалы, необходимые для монтажа гипсокартона на каркас

Что потребуется:

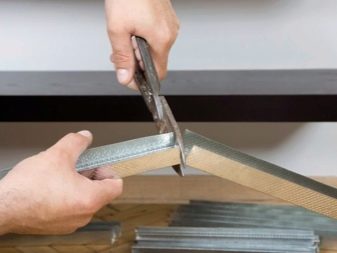

  1. Лобзик с пилками по металлу или ножницы для резки оцинковки.

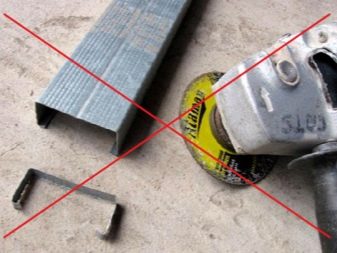

    Внимание! Сразу стоит отметить, что нельзя использовать болгарку. Причина довольно проста. Крутящий момент у такого инструмента очень высокий, а оцинкованный профиль довольно тонкий. Из-за этого происходит быстрый нагрев отрезаемого материала и его деформация. А также последует разрушение защитного слоя и появление ржавчины.

  2. Отвес и уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать ровный каркас из металлопрофиля.
  3. Линейка, рулетка и карандаш (маркер).
  4. Дрели или перфоратор для создания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывают про сверла или буры.
  5. Набор отверток, а лучше шуруповерт. При необходимых навыках можно использовать и дрель (выставив нужную мощность).

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Каркас для создания перегородок из ГКЛ имеет существенные отличия от обрешетки для обшивки гипсокартоном стенМонтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

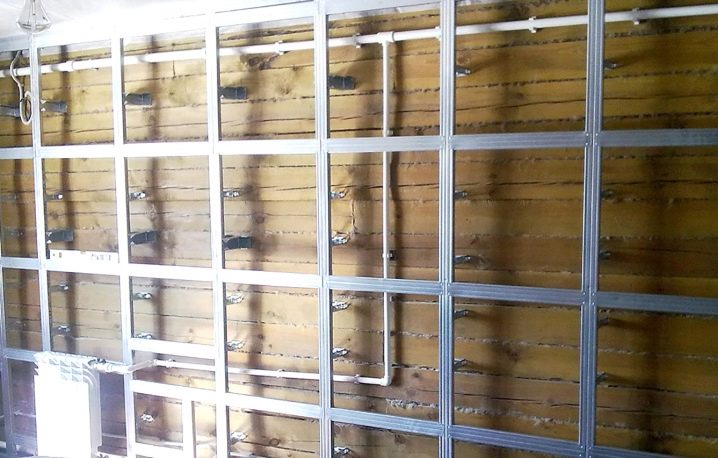

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Совет! Чтобы избежать неприятного (дребезжащего) шума, который может возникать после установки металлической обрешетки – между поверхностью и направляющими наклеивают уплотнительную ленту.

Приступаем:

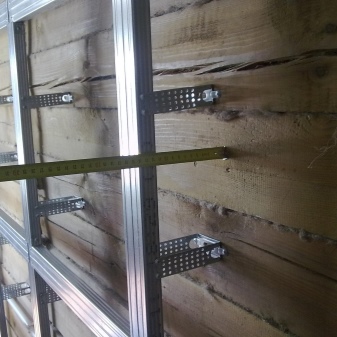

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом). Уделяют внимание их креплению.

Создание горизонтальных перемычекСоздание горизонтальных перемычек

Зачастую поступают так:

  1. Ножницами по металлу разрезают концы профиля по ребрам.
  2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

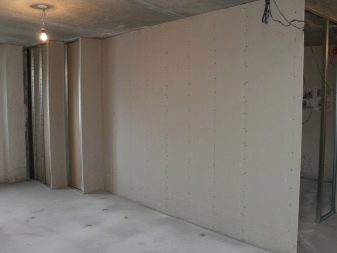

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

  1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
  2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см. Монтаж направляющего профиля
    Монтаж направляющего профиля

    На заметку! Нужно уделить внимание конструкции перегородок, в которых предусмотрены дверные проемы. Естественно, что нижнюю направляющую обрезают и устанавливают дополнительные вертикальные стойки.

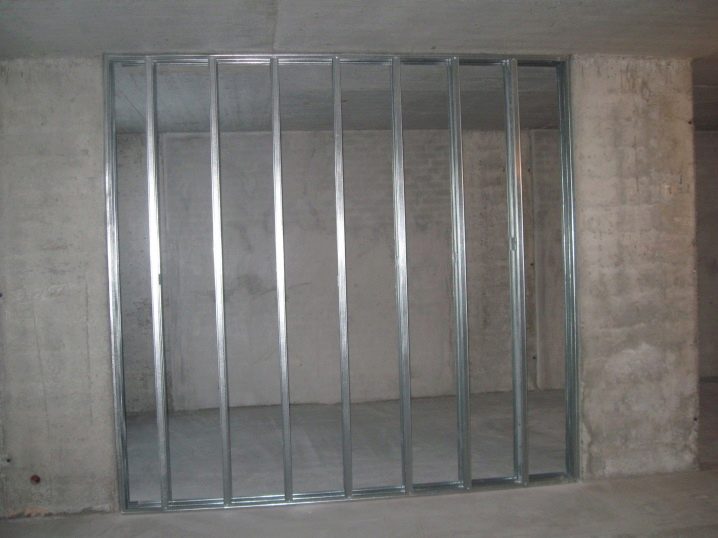

  3. Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.

    Установка вертикальных стоекУстановка вертикальных стоек

  4. Все элементы конструкции надежно скручивают саморезами по металлу.
  5. В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.

    Готовая конструкция межкомнатной перегородкиГотовая конструкция межкомнатной перегородки

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

  • Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
  • Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

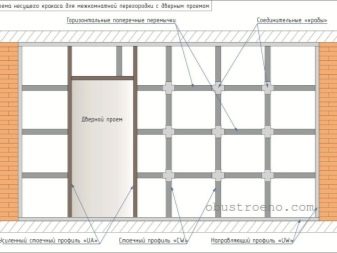

Схема создания дверного проема в перегородке из гипсокартонаСхема создания дверного проема в перегородке из гипсокартона

На заметку! Описанный способ достаточно трудоемок, он больше подходит для случаев, когда дверной проем не был заранее предусмотрен. Поэтому лучше потратить время на предварительные расчеты и разметку, а также определиться с размером дверного полотна. Тогда можно сразу создать дверной проем (с необходимым запасом) и быстро установить в него дверь.

При создании светового окна имеются такие особенности:

  1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
  2. Вертикальные стойки лучше делать с деревянными закладными.

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

  • Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
  • Уменьшают шаг между стойками.
  • Вертикальные элементы устанавливают попарно.

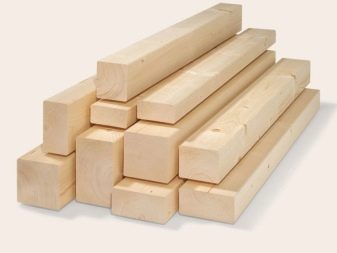

  • Используют закладные в виде деревянного бруса.
Усиление металлического каркаса с помощью горизонтальных стяжек из брусаУсиление металлического каркаса с помощью горизонтальных стяжек из бруса

На заметку! Если имеется возможность, то применяют совершенно другой вариант. А именно – гипсокартон на каркас укладывается в два слоя. В этом случае перекрывают швы первого слоя.

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект.

  1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
  2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.
Двухсторонний каркасДвухсторонний каркас

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.

как сделать из профиля своими руками

Отделка гипсокартоном стен, потолка может производиться при помощи клея или деревянных поддерживающих конструкций, однако наиболее удобно делать это на металлический каркас из оцинкованного профиля. Этот материал легкий, просто обрабатывается, создает идеально ровную поверхность, выдерживает при необходимости значительный вес.

Содержание статьи

Процедура сборки каркаса из профиля для гипсокартона настолько проста, что ее без проблем можно выполнить и самостоятельно. Для этого понадобится приобрести материалы, подготовить инструменты и выделить пару дней времени.

Использование металлопрофиля обеспечивает следующие преимущества:

  • Перегородка из ГКЛне нужно беспокоиться о кривизне исходного основания;
  • не придется стену грунтовать, удалять сколы, за некоторыми исключениями можно оставить и старую отделку;
  • нет мокрых работ — собирать можно даже в мороз;

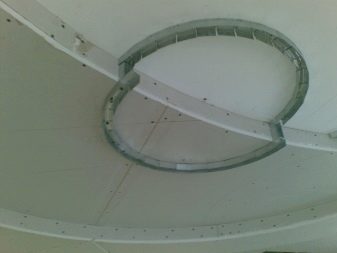

  • можно собрать многоуровневые и сложные конструкции;
  • каркас не изменяет свою форму и размеры под воздействием влаги, высоких или низких температур;
  • служит долго.

Однако, его монтаж имеет некоторые мелкие нюансы, учет которых отличает дилетантскую работу от профессиональной. Рассмотрим эту задачу подробнее.

Подбор материалов

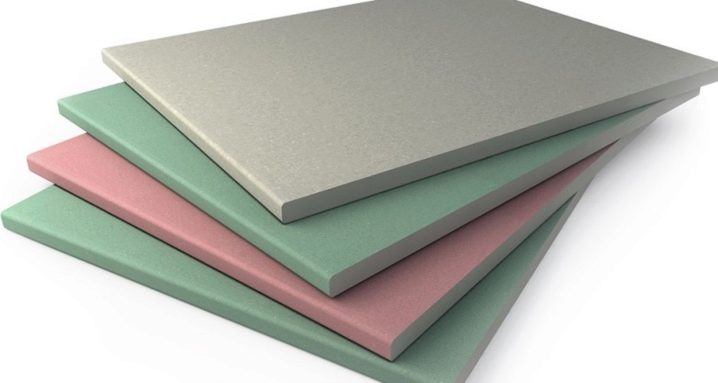

Каркас для гипсокартона не зависит от типа листов, которые будут использоваться — обычные, влаго- или огнестойкие. Однако нужно иметь ввиду толщину или количество слоев ГКЛ. Если возводится перегородка, то часто используются усиленные массивные конструкции.

Профиль для гипсокартона

UD или ПН — направляющая рейка, необходима как стартовый ориентир. CD или ПС — так называемый стоечный, который формирует нужную нам для крепления гипсокартона плоскость. Он бывает разных размеров, тонкие называют потолочными, более прочные — стеновыми. Для перегородок используется усиленные профиля UW и CW.

Еще важно помнить, что направляющий и стоечный профиль нужно подбирать одного размера. Направляющий при отделке потолка крепится по всему периметру плоскости, чтобы узнать требуемое количество, нужно посчитать периметр комнаты (предполагаем, что проектируется простой плоский потолок).

Если же отделываются стены, то в большинстве случаев достаточно уложить направляющую только на полу. Для перегородки обязательно нужно две — на полу и на потолке.

Чтобы посчитать количество стоечного металлопрофиля, нужно знать площадь отделываемой плоскости. Стойки ставятся либо через 60, либо через 40 см.

Дополнительно могут понадобиться скрепляющие элементы — крабы, подвесы, удлинители, соединители и пр. Ну и не стоит забывать про скобяные изделия — саморезы, дюбеля.

Инструменты

Обязательно понадобятся уровни (пузырьковый, отвес, гидроуровень или лазерный), рулетка, ножницы по металлу, шуруповерт, перфоратор. Для маркировки лучше использовать карандаш и отбивочный шнур, маркер применять рискованно, так как его краска имеет свойство просачиваться сквозь гипс. Также крайне не рекомендуется резать профиль болгаркой, так как из-за перегрева повреждается цинковый слой и сталь начнет ржаветь.

Сборка каркаса из профиля под гипсокартон

Вначале нужно определиться, где этот каркас будет располагаться. Конструкция отличается для потолка, стены, перегородки.

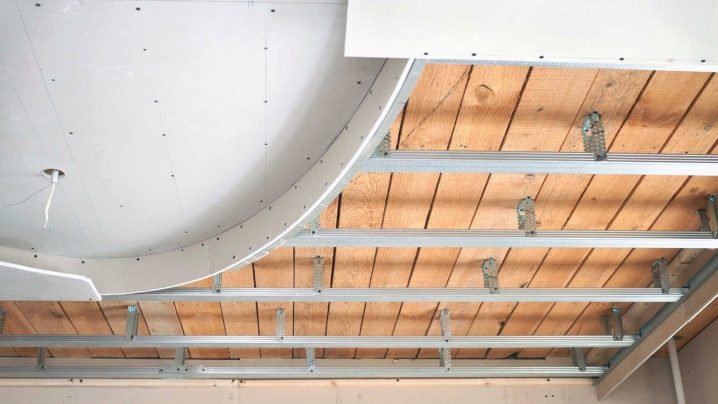

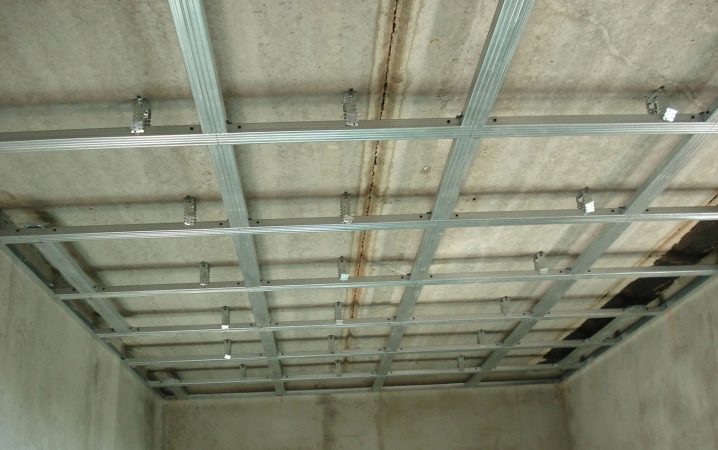

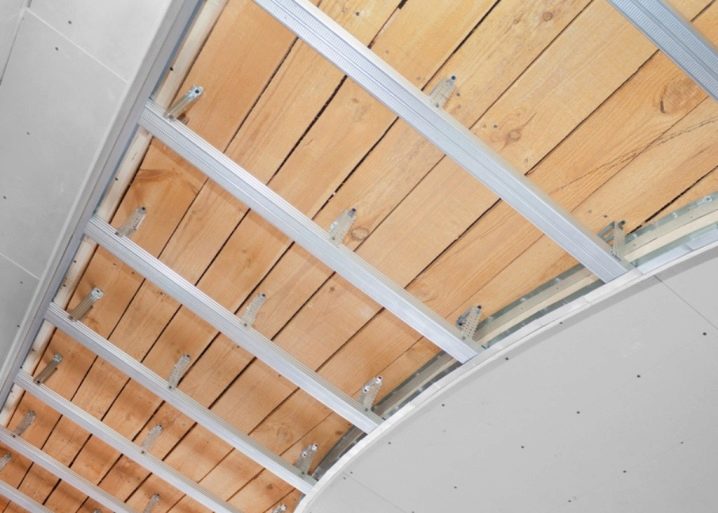

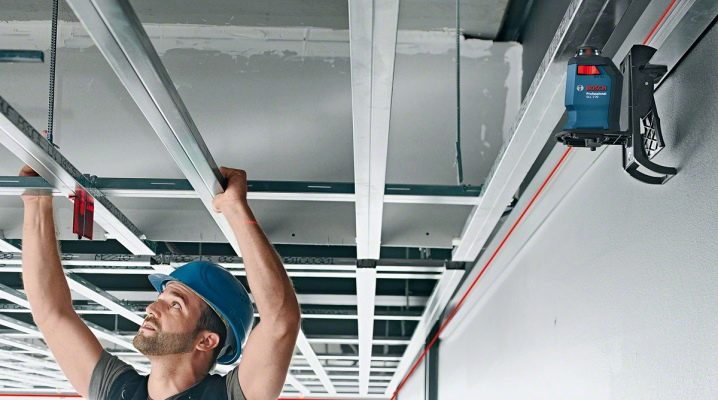

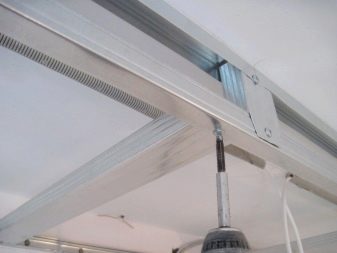

Монтаж потолочного каркасаПри сборке металлопрофиля на потолке вначале направляющий крепится к стенке по периметру. Затем в него вставляются отрезки стоечного, который подвесами соединяются с плоскостью потолка. Если потолочное перекрытие выполнено из ненадежных или подвижных материалов, то потребуется вначале собрать несущую конструкцию из несущего профиля — его кладут поперек стоечному. Несущий крепят к стенам или подвешивают к потолку через подвижный крепеж.

Чтобы отделать стену, вначале на полу фиксируется направляющая, затем в нее вставляются стойки и подвесами крепятся к стене. Важно при этом соблюдать вертикаль.

Если необходимо возвести перегородку, то понадобится ставить две направляющие — на полу и на потолке. Удобнее вначале поставить нижнюю, затем при помощи отвеса найти и отметить место для потолочной. Подвесы тут не нужны, стоечные профиля будут держаться верхним и нижним концами. Поэтому тут и используются усиленные конструкции.

При монтаже необходимо выполнять следующие правила:

  • Каркас для гипсокартонаНельзя саморезы вкручивать с той стороны, где будет монтироваться гипсокартон. Его шляпка не даст плотно прижать лист к профилю. В таких местах нужно использовать просекатель.
  • Рейка обязательно должна быть на месте стыков листов. Если ее там нет, то нужно добавить.
  • Рейки нужно добавлять там, где предполагается крепить полочки, вешать какое либо оборудование.

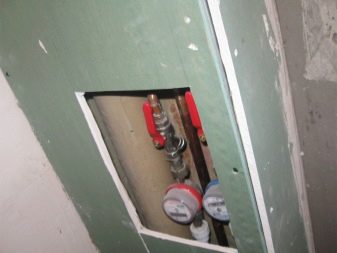

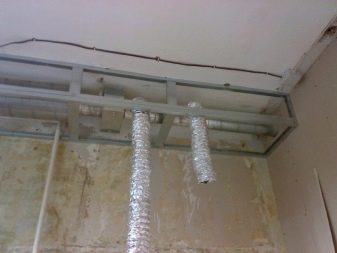

  • Каркас не должен перекрывать технологические отверстия в стене.
  • Крайне нежелательно наращивать длину стеновых стоек, они должны тянуться от пола и до потолка.
  • Наращивая потолочные рейки, каждую часть нужно зафиксировать минимум 2-мя подвесами.

Установка каркаса под гипсокартон не вызовет особого труда, если правильно подойти к этому делу.

Видео по теме:

Как правильно собрать потолочный каркас под гипсокартон по технологии

Довольно популярным вариантом оформления потолка становится монтаж гипсокартона, за счет которого можно обустроить оригинальный дизайн. Но для его монтажа необходимо правильно обустроить каркас под гипсокартон на потолок. При его монтаже есть некоторые особенности разметки конструкции, которые стоит учитывать при проведении работ.

Этапы обустройства конструкции

Для начала стоит рассмотреть этапы работы, которые предусматривает монтаж каркаса для потолка из гипсокартона в комнате :

  1. Подготовка поверхности.
  2. Замеры поверхности и расчет материала.
  3. Разметка.
  4. Подготовка материалов.
  5. Монтаж профилей.

Каждый из них важен в одинаковой степени, потому когда обустраивается каркас для потолка из гипсокартона, схема его составляется еще при подготовке.

Какой вид профиля понадобится

Перед тем, как приступать к рассмотрению технологии устройства конструкции необходимо определится с используемыми материалами, а именно, какой профиль использовать.

Обозначение профилей и отличие в аббревиатуре:

Название профиля без сокращений Сокращенное название на Российском рынке Сокращенное Европейское название
Потолочный ПП CD
Потолочный направляющий ПН UD

В зависимости от своего назначения и требований к конструкции профили могут быть представлены в разных размерах.

Для устройства каркаса на потолке под гипсокартон нам понадобятся два вида профиля, а именно направляющий (ПН) и потолочный (ПП).



Стартовый потолочный ПНПонадобится такой ПП

Также не стоит забывать и о креплениях для профиля, которых также может быть представлено несколько видов:

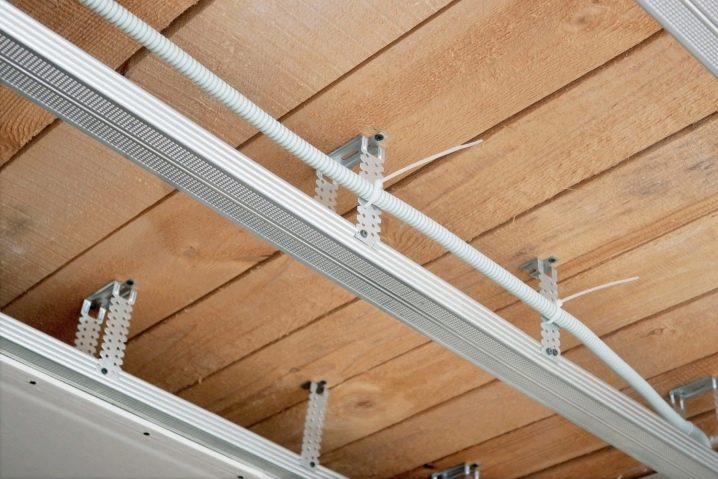

  1. П-образные кронштейны. Просты в использовании, легко сгибаются в местах сгиба, а также предварительно перфорированы по всей площади.П-образный кронштейн для профиля
  2. Быстроподвес. Такой тип имеет специальные спицы с отверстиями, помогающие соединять детали, которые невозможно соединить прямым подвесом.быстроподвес для профилей гипсокартона

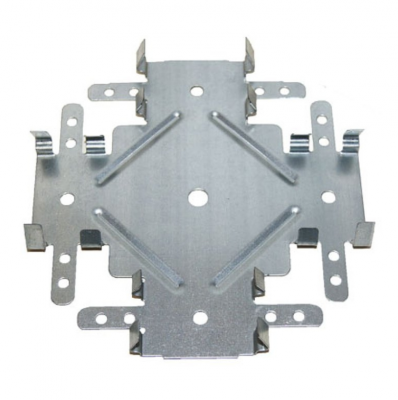

  3. Крестообразные кронштейны (краб). Обычно применяются в роли перемычек для несущих профилей. Позволяют скреплять их под прямым углом.крестообразный кронштейн для профиля ГКЛ
  4. Также, дополнительно, могут быть использованы соединители, для удлинения профилей.
Соединитель профиля

Замеры поверхности

Для начала стоит провести замер длины и ширины потолка. Исходя из них будут проводится расчеты материалов.

Непосредственно сам материал рассчитывается следующим образом:

  • Длину помещения разделяем на 60 сантиметров. Таким образом мы получим количество направляющих креплений.
  • Ширина помещения будет служить показателем для длины профилей.
  • Также на 60 сантиметров разделяем и ширину, в итоге получаем количество поперечных перекладин из профиля.
  • В общей сложности в конечном итоге у нас должна получится сетка из профилей, на которую будет закрепляться листы.
  • Теперь умножаем количество направляющих на ширину помещения, после чего количество поперечных креплений на длину и складываем полученные показатели. Таким образом мы получим общую длину профиля, которая нам необходима. Исходя из нее в дальнейшем будет приобретаться сам профиль.

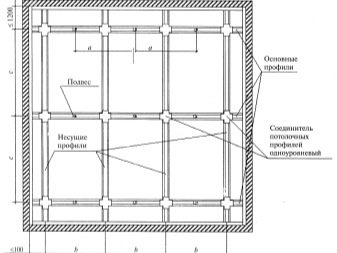

обозначение элиментов каркаса



Таким же образом рассчитываются и дюбель-гвоздь для профиля, которые предусматриваются каждые 30-40 сантиметров.



Скачать инструкцию по монтажу подвесных потолков из гипсокартона Кнауф.

Разметка

Следующим шагом становится разметка потолка под каркас гипсокартона. Для нее нам понадобится рулетка, карандаш, гвозди или саморезы, нить и уровень.

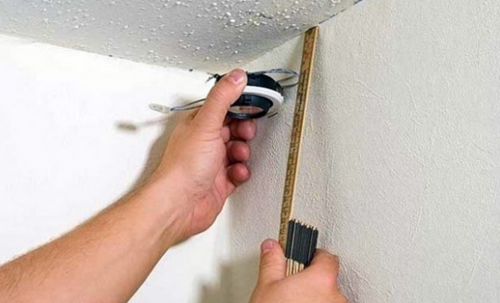

Замеры потолка для гипсокартона

Непосредственно сама разметка проводится следующим образом:

  1. В первую очередь определяем уровень будущего потолка.
  2. После того, как уровень, на котором будет монтироваться каркас для подвесного потолка из гипсокартона, обозначен, начинаем переносить его показания на поверхность всего потолка.
  3. От в каждую из сторон на расстоянии в 60 сантиметров забиваем еще один гвоздь. При этом проверяем, чтобы две отметки были на одном уровне.
  4. Таким же образом обустраиваем отметки на расстоянии 60 сантиметров друг от друга по всему периметру комнаты.
  5. Теперь необходимо между каждой отметкой по периметру натянуть нити, которые будут первичным указателем.Разметка потолка под гипсокартон

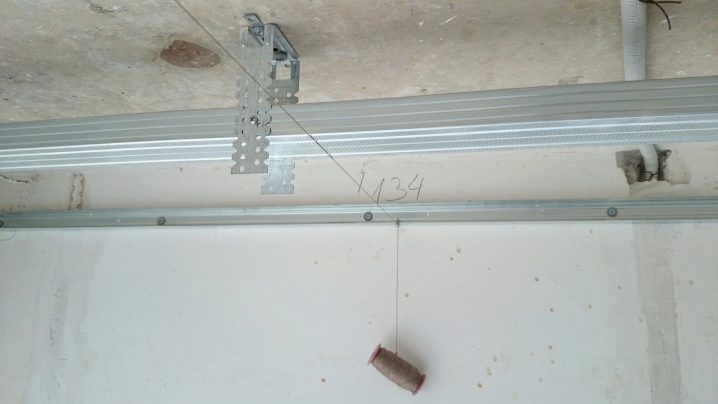

Далее непосредственно при монтаже необходимо будет натягивать нить между отметками лежащими друг напротив друга, непосредственно при обустройстве каждого профилей.

Важно правильно выполнить разметку согласно размерам ГКЛ.  Для этого необходим чертеж расположения листов гипсокартона на потолке.

Схема расчета распределения листов на потолке.

Подготовка материалов

Теперь необходимо подготовить материалы к монтажу. Можно обрезать профиль непосредственно во время того, как будет проводится монтаж каркаса под гипсокартона на потолок, но лучше будет подготовить его заранее.

Как уже стало понятно, подготовка подразумевает собой вырезку профиля в соответствии с размерами помещения. Для проведения работ нам понадобится рулетка, карандаш и болгарка (или же ножовка для металла).

Нам необходимо сделать каркас для гипсокартона на потолок в соответствии со всеми размерами помещения, потому необходимо вырезать из профиля отрезки. Возьмем для примера комнату размером 4*6 метров, и для нее рассчитаем материалы, и рассмотрим, как их подготовить. Соответственно для больших помещений расчет каркаса из гипсокартона на потолок будет проводиться аналогично.

Для начала нам нужно выбрать профиль и посчитать количество продольных профилей. Они будут крепится по длине помещения. Рассчитываются следующим образом:

  1. Как уже было сказано, крепление будет проводится по длине (если длина слишком большая, то крепить лучше по ширине комнаты, расчеты при это проводятся также).
  2. Для подсчета количества продольного профиля, делим ширину помещения на шаг крепления: 4,0м/0,5м=8. Таким образом мы выяснили, что нам понадобится 8 профилей, длиной 6 метров.
  3. Теперь просчитываем поперечные перекладины. Шаг их крепления также пол метра. Делим длину помещения на шаг, после чего умножаем на количество продольных полос. 6/0,5*8=96. Понадобится 96 отрезков.резка профилей для гипсокартона
  4. Отметим, что шаг поперечных креплений можно сделать больше, увеличив его до 70-80 сантиметров, чтобы немного сэкономить материалы.

Проще воспользоваться онлайн калькулятором расчета потолка ГКЛ.

После того, как подсчитано необходимое количество профиля, с помощью ножниц по металлу или болгарки выпиливаем необходимые отрезки.

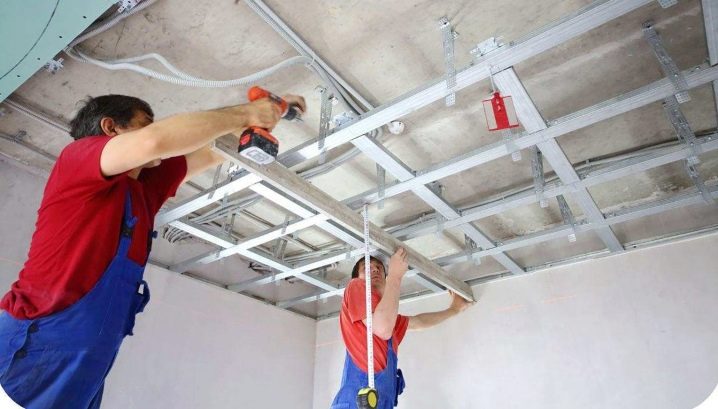

Крепление каркаса и сборка конструкции

Пришло время крепить каркас на потолок для гипсокартона. Процесс довольно прост, но требует внимания и сосредоточенности. А кроме того, каркас под гипсокартон из металлопрофиля на потолок должен быть закреплен четко по уровню.

Для закрепления нам понадобятся саморезы, шуруповерт, уровень. И также стоит подготовить и профиль. Для работы нам понадобятся следующие:

  1. Потолочный профиль (ПП) 60/27.
  2. Направляющий профиль (ПН) 28/27

Итак, приступим к разбору технологии  крепления каркас для подвесного потолка из гипсокартона:

  1. В первую очередь еще раз проверяем уровень крепления, который был отмечен при разметке, напомним, каркас должен быть идеально горизонтальным.
  2. Теперь, над отметками уровня каркаса закрепляем по периметру направляющие профиля.устройства направляющего профиля каркаса под гипсокартон
  3. После чего начинаем крепление продольных профилей. Для этого сначала натягиваем нить, между отметками разметки, между которыми будет предусмотрен профиль, и предусматриваем для него крепления повесов.
  4. Они представляют собой «П» образные  пластины (кронштейны). Закрепляем их непосредственно по разметочной нити, которая показывает уровень каркаса потолка из гипсокартона. крепление для профиля на потолок под гипсокартон
  5. После их закрепления можно обустраивать непосредственно сам профиль. Он закрепляется с двух сторон на «П-образном» креплении. При этом нужно четко соблюдать уровень разметки. Нить должна слегка соприкасаться с профилем, но не должна натягиваться им, или висеть на расстоянии.монтаж каркаса для гипсокартона
  6. Проверяется ровность как продольными, так и поперечными нитями.
  7. Так же закрепляем все продольные профиля в соответствии с выполненными метками.
  8. Таким образом, у нас готов первичный каркас на потолок под гипсокартон из металлопрофиля.
  9. Теперь приступаем к креплению поперечных профилей. Они крепятся непосредственно к продольным, с использованием крабов. Крепление происходит при помощью саморезов с сверлом.

    Соединение профиля крабом с фиксацией саморезами

  10. После закрепления всех профилей, натягиваем нить, между отметками, и поверяем насколько ровно сделан каркас из профиля под ГКЛ потолок. Напомним, нити должны лишь слегка соприкасаться, но не натягиваться и не провисать под профилем. В дополнение проверяем ровноту правилом.

расчет профиля на потолок под гипсокартон

После проверки можно сказать, что каркас на потолок под гипсокартон подготовлен. Теперь узнайте подробно, как правильно крепить листы ГКЛ.

Но это касательно одноуровневого, но стоит еще рассмотреть и двухуровневые потолки с подсветкой.

Крепление гипсовых строительных плит и гипсоволокнистых листов

Крепление гипсовых строительных плит и гипсоволокнистых листов к профилям (брускам) осуществляется, в основном, поперек несущих профилей. Для удобства последующего шпаклевания рекомендуется с листов, примыкающих длиной стороной к стене, предварительно срезать
продольную кромку.
Установить с помощью подпорок или телескопического подъемника гипсовые строительные
плиты или гипсоволокнистые листы в проектное положение и закрепить их к каркасу. Гипсовые
строительные плиты или гипсоволокнистые листы подгоняются друг к другу и привинчиваются
к каркасу шурупами, при этом не должна допускаться их деформация. Укладка изоляционного
материала (при необходимости) производится параллельно с монтажом каждого листа обшивки. Толщина и плотность изоляционного материала должна быть рассчитана и учтена в нагрузках при выборе типа и конструкции подвесного потолка.
Смежные листы при монтаже подвесного потолка должны монтироваться вразбежку со смещением друг относительно друга не менее чем на шаг несущего профиля.
расчет профиля на потолок под гипсокартон
С торцевых кромок гипсовых строительных плит, не оклеенных картоном, при помощи кромочного рубанка необходимо снять фаску под определенным углом (22,5°) на глубину 2/3 толщины
листа.
Гипсовые строительные плиты или гипсоволокнистые листы закрепляются к каркасу самонарезающими шурупами, располагаемыми с шагом 150 мм вразбежку на смежных листах на расстоянии:
• для гипсовых строительных плит не менее 10 мм от оклеенного картоном края листа и не
менее 15 мм от обрезанного;
• для гипсоволокнистых листов не менее 10 мм от края листа.
При применении гипсоволокнистых листов толщиной 12,5 мм шаг шурупов увеличивается
до 200 мм. Для крепления гипсовых строительных плит к каркасу применяют самонарезающий
шуруп TN, а для гипсоволокнистых листов – самонарезающий шуруп MN.

Устройство проводки

Также на фазе монтажа каркаса под гипсокартон необходимо сразу подготовить проводку под осветительные приборы. Ее укладка осуществляется по гофрированным трубам от ближайшей распределительной коробки.

Электропроводка потолкеЭлектропроводка в гофре на потолке

Здесь нужно отметить несколько нюансов, которые необходимо учитывать:

  1. Для устройства проводки необходимо или приобретать профиль в котором предусмотрены специальные отверстия для электропроводки, или же заблаговременно их обустроить самостоятельно.
  2. Крепление гофрированной трубки проводится с помощью специальных клипс или хомутов с шагом в 30-40 сантиметров.

Более подробней об устройстве электропроводки можете узнать в отдельных материалах.

Заключение

Теперь вы узнали, как собрать каркас из профиля для гипсокартона на потолок и можете сделать это сами (конечно понадобится помощник). Кроме того, отметим, что есть важные моменты при работе с гипсокартоном. Для закрепления изученного материала рекомендуем вам ознакомится с несколькими видеороликами, в которых наглядно показано, как сделать каркас для гипсокартона для потолка.

Видео:

Видео:

Видео:

Каркас из профиля под гипсокартон своими руками, видео инструкция по шагам, схемы

Установка каркаса из металлопрофиля под гипсокартон позволяет сделать идеально ровные потолки и стены, скрыть коммуникации и короба и реализовать самые смелые дизайнерские проекты, единственным недостатком такой технологии является сокращение внутреннего пространства. При правильном подходе все работы можно провести своими силами или с задействованием минимального числа помощников. Процесс начинается с составления схемы и расчета требуемого количества материала, к монтажу приступают после подготовки поверхностей стен или потолков, в идеале – до начала настила напольного покрытия.

Оглавление:

  1. Виды профилей и необходимые инструменты
  2. Руководство по сборке каркаса
  3. Подготовительный этап
  4. Сооружение перегородок и ниш
  5. Способы усиления конструкций
  6. Распространенные ошибки

Выбор материала и инструмента

Для сборки каркаса под гипсокартон используются следующие разновидности металлического профиля:

МаркировкаТипРекомендуемая область применения, особенностиДлина, мСтандартные размеры, мм
UW или ПННаправляющийУстановка по периметру каркаса на стены или потолок для поддержки основного направляющего профиля. Чаще всего используются в перегородках из ГКЛ350×40, 100×40, 75×40
UD или ПССтоечныйФормирование вертикальных стоек или криволинейных элементов. Имеет прямую кромку.3 или 450×50, 100×50, 75×50
CW или ПНППотолочный направляющийПолки, ниши и перегородки28×27
CD или ПППотолочныйУстановка на потолке или обрешетка стен, жесткость усилена за счет профилированной кромки бортика60×27

Непосредственно обшивку гипсокартонных листов производят к самому жесткому и широкому потолочному профилю. Остальные разновидности являются вспомогательными и требуются не всегда. ПУ (угловой) используется для укрепления внутренних или наружных прямых углов, ПА (арочный) – под круглый проем или подвесные изогнутые конструкции, без необходимости разрезания и трудоемкого сгибания отрезков ПС.

При сборке и установке рам под ГКЛ дополнительно потребуются:

  • Прямые П-образные подвесы с перфорированными «ушками», помогающие закрепить потолочный профиль и сделать каркас устойчивым.
  • Одно- или двухуровневые крабы для укрепления точек пересечения перпендикулярных линий.
  • Соединительные муфты, применяемые при необходимости сборки конструкции длиной более 3-4 м.
  • Анкерные подвесы и специальные зажимы – для регулировки высоты потолков из ГКЛ.

Особого внимания требуют метизы, к обычным стенам из бетона или кирпича элементы фиксируются с помощью распорных дюбелей 6×40 или 6×60: чем пористее будет основа, тем длиннее нужен анкер. При работе с деревом используются шурупы диаметром 6 мм и длиной 70-80. Отдельные металлические изделия соединятся небольшими саморезами 3,5×9 или 3,5×11 (другое название – заклепки или «блохи»), при обшивке каркаса гипсокартонным листом их минимальная длина составляет 25 мм (точное значение зависит от толщины плиты, но конец крепежа должен полностью проходить сквозь нее и металлический профиль и выступать на 9-10 мм). Навесные потолки вешают на специализированные дюбеля-бабочки.

Основным инструментом является шуруповерт, при его отсутствии собрать своими руками систему нереально. Также для установки потребуются карандаш, рулетка, отвесы, шнур, уровень, отвертка, молоток, ножницы по металлу и дрель или перфоратор для подготовки в стенах отверстий под дюбеля. Рекомендуемый тип насадки для шуруповерта имеет маркировку РП-2. Листы ГКЛ заносят в помещение за 1-2 дня до начала с целью их акклиматизации, инструмент для их распила также стоит подготовить заранее.

Нюансы монтажных работ

Прежде всего следует определиться с назначением каркаса для гипсокартона, он может поддерживать стены, перегородки или потолочные конструкции с разной сложностью. При полном закрытии всех горизонтальных и вертикальных поверхностей рекомендуют начинать с верхнего участка. Схема является обязательной, она планируется с учетом крепления стыков соседних листов на одном профиле. Отдельные кусочки не должны провисать, при обшивке помещений выше стандартной длины плиты (2,5 м) под ее верхний край устанавливается дополнительный профиль. Учитывается расположение дверных и оконных проемов, проводки и коробов под коммуникации, крепить к последним ГКЛ недопустимо.

Руководство по сборке каркаса для потолка своими руками включает следующие этапы:

  • Определение самого заниженного угла. Сделать замеры от пола рулеткой проще всего, но это допустимо только при наличии уже эксплуатируемого покрытия и уверенности в его ровности, в остальных случаях требуется лазерная указка. Разметка проводится по всему периметру, при выполнении работ самостоятельно для исключения ошибки нижний уровень отмечает натянутый шнур.
  • Составление схемы с учетом площади и формы комнаты. Рекомендуемая направленность листов – в сторону окна, особенно это актуально при обустройстве вытянутых прямоугольных помещений.
  • Крепление подвесов. Максимально допустимый шаг – 60 см, при необходимости сборки каркаса под многоуровневый потолок анкеры размещают в 2 и более рядов.
  • Установка направляющих по периметру комнаты с учетом выполненной ранее разметки. Под многоярусные системы нужно несколько линий.
  • Монтаж несущего профиля в направляющие и прикрепление их к анкерным подвесам.
  • Укрепление мест пересечения крабами.

При работе с навесными конструкциями рекомендуется сделать всю разводку электрического кабеля заранее и подвести его ко всем точкам подключения осветительных приборов и отводам на стены под розетки. При необходимости обрешетку можно собрать из деревянных брусков, в этом случае она крепится на те же анкерные подвесы с помощью саморезов, все элементы предварительно обрабатываются антисептиком и антипиренами. Процесс фиксации начинают с краев и заканчивают посередине.

Инструкция по подготовке каркаса для стен

В целом технология установки опор под ГКЛ остается неизменной, но все поверхности обшиваются последовательно (в отличие от потолка, закрываемого полностью и сразу). При выполнении разметки ищется ближайшая точка к стенам, позволяющая сохранить ровность углов, исключение делается лишь при планировании укладки под листами утеплителя, коммуникаций или внутренних ниш. Размещение первой линии (и последовательность крепления направляющего профиля) зависит от наклона стены: если выступает верхняя часть, то работы начинаются с потолка, и наоборот. При монтаже на относительно ровные поверхности разметку советуют начать с пола.

При составлении схемы устройства в первую очередь учитывается число и месторасположение оконных и дверных проемов, эти участки считаются проблемными. Горизонтальный направляющий профиль (ПН) размещается первым с прокладкой под металлом демпферной ленты и шагом крепежей в 60 см. Подвесы под вертикальные стойки начинают укладывать от окна с тем же интервалом, как минимум один ПС предусматривается в углу комнаты. При установке ПС окончательная фиксация саморезами проводится только после тщательной проверки уровня.

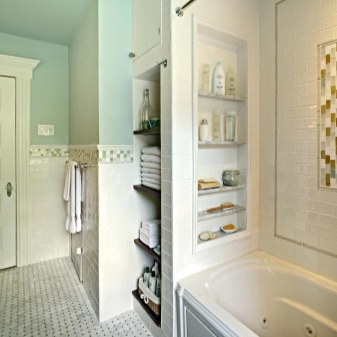

Инструкция по созданию перегородок и ниш

Собираются из стоечного и направляющего профилей с шириной не менее 50×50 и 50×40 мм соответственно. Эти размеры является минимальными, требования к надежности каркасу для перегородок выше, чем к стеновому. Разметку первой линии выполняют на полу и переносят на потолок, направляющий профиль крепится исключительно к капитальным конструкциям. Шаг вертикальных стоек рекомендуется сократить с 60 см до 40, опытные строители проверяют длину каждой из них (расстояние между перекрытиями этажей бывает разным).

Разметку осей под них советуют сделать не на направляющих, а на полу или потолке, это упростит процесс обшивки ГКЛ. Каждая стойка надежно закрепляется саморезами.

Сложности возникают при закладке дверных проемов. Простейшим вариантом является усиление деревянными рейками, предварительно обработанными антисептиками, по всему периметру будущего прохода. Более сложным и надежным – размещение коробки на нужном месте и крепление там дополнительных вертикальных стоек с двух сторон. Между будущей луткой и ПС профилем предусматривается тонкая прослойка герметика или пены, они стягиваются саморезами длиной не менее 16 см. После проверки уровня закладывается горизонтальная перемычка – из потолочных направляющих.

Усиление конструкции

Для обеспечения надежности и безопасной эксплуатации в процессе установки каркаса соблюдаются общие правила: направляющие и все отдельные элементы фиксируются не менее чем в 3 точках, края смежных ГКЛ соединяются на одной полосе, шаг вертикальных и горизонтальных стоек не превышает 60 см. В ряде случаев профиль закладывается по всему периметру – при обустройстве дверных проемов, нагружаемых полок или ниш, сборке многоярусных потолков. Усиление требуется в местах будущего размещения тяжелых предметов: люстры, кронштейнов под мебель или оборудование или при необходимости использования более толстых и плотных плит.

К возможным вариантам улучшения надежности и несущих способностей относят учащение шага направляющих, сдваивание стоек (рекомендуется при сборке, рассчитанного на значительные весовые нагрузки), заложение внутрь обработанного антисептиками деревянного бруса или применение более широких и прочных изделий из оцинкованного металла. При уверенности в надежности опор, но повышенных требованиях к прочности конструкций, стены или перегородки обшиваются в два слоя со смещением стыков, потолки таким образом нагружают в исключительных случаях.

Рекомендации, возможные ошибки

К основным нарушениям сборки каркаса из профиля под гипсокартон относят:

  • Ввинчивание дюбелей или саморезов не под прямым углом.
  • Отмер расстояния между краями, а не центром. Единственно верным вариантом является разметка осей, центр подвесов должен с ними полностью совпадать.
  • Ошибки при подборе профиля, например, использование ПС для горизонтальных нагружаемых конструкций.
  • Разгибание боков изделий или разрезание их болгаркой. Для получения аккуратного и ровного надреза подходят только специальные ножницы.
  • Фиксацию направляющих к слабой основе.
  • Планирование коммуникаций после сборки и тем более обшивки ГКЛ.
  • Отсутствие демпферной ленты под профилем по периметру помещения возле полов и потолка.

Каркас из профиля под гипсокартон: обрешетка для металлопрофиля, монтаж гипсокартона

В наши дни гипсокартон получил широкое распространение. Его часто используют для отделочных работ в помещении. Благодаря своей многофункциональности конструкции из данного материала позволяют не только выровнять стены и потолок, но и дают возможность создать любую форму арок и перегородок. Каркас – основа конструкции. Поэтому важно знать, какие виды каркаса из профиля под гипсокартон бывают и в их чем основные плюсы и минусы.

Особенности

Стоит ознакомиться с особенностями профилей более подробно. Одним из главных профилей является упирающий или направляющий. Он имеет свое обозначение – ПН. Его форма напоминает букву П. Основные размеры: 40*50*55, 40*65*55, 40*75*55, 40*100*55. Устанавливаются такие профили по периметру всей конструкции.

Направляющий профиль фиксирует стоечный. Он является основным, и именно от его установки и будет зависеть внешний вид всего остального строения. Главное предназначение упирающего профиля – создать скелет новой поверхности для обшивания. Данный профиль крепится по всей площади главного каркаса. Первым показателем прочности профилей является объем металла, который используют при изготовлении: чем выше толщина стали, тем крепче профиль.

Несущий профиль используют для окончательного сооружения устройства каркаса, он несёт основной вес, поэтому к нему прикрепляют гипсокартон. Также он отвечает за прочность каркаса. Он изготавливается из металла различной толщины. Если металл слишком тонкий, необходимо большее количество креплений. Размер профиля, как правило, 60* 25*3000 или 60*25*4000 мм.

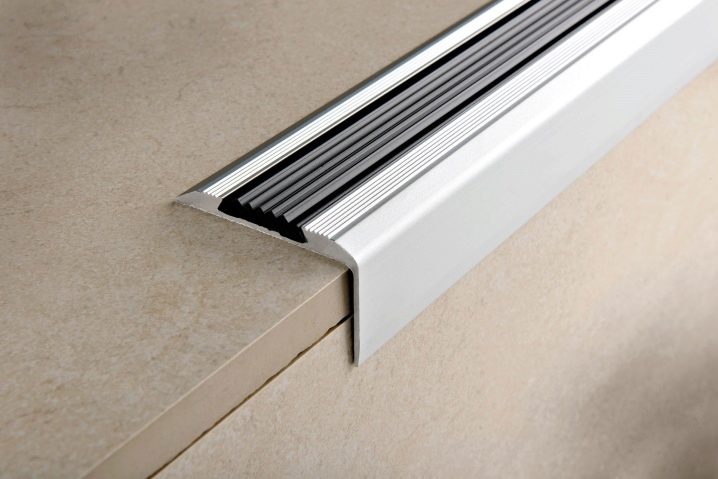

Монтаж на углах лестниц для ступеней осуществляют с помощью профиля со скольжением, который состоит из алюминия. Такой профиль служит противоскользящим элементом и обеспечивает дополнительную безопасность.

Стоечный или оцинкованный профиль применяют для создания рам, арок и других поверхностей, имеющих изгиб. Важное значение в установке также имеет потолочный направляющий профиль. Его размеры – 27*60.

Можно использовать и другие профиля, например, угловой, для создания ровных углов. Его обозначают аббревиатурой ПУ. Такой профиль делает каркас более крепким, предотвращает воздействие внешних факторов, облегчает нанесение штукатурки в углах. Основные размеры – 31*31, а 25*25 и 35*35 встречаются реже.

Профиль для создания арок, имеющих изгиб – арочный, имеет широкое распространение. Он часто ослаблен и имеет большое количество надрезов и отверстий. Основные размеры – 60*27. Обозначается как ПА. За счет своей гибкости создает абсолютно любую сложную конструкцию. Не стоит превышать радиус сгибания больше чем на 50 см, так как существует риск разрушения конструкции.

Подразделяется, как правило, на два типа:

  • выпуклый;
  • вогнутый.

Соединитель скрепляет перпендикулярные друг к другу профиля, а удлинитель объединяет различные отрезки.

Профили для создания перегородок, в отличие от других профилей, имеют большие размеры.

Плюсы и минусы

Профиль имеет плюсы и минусы, которые оказывают свое влияние на будущий проект помещения.

Начнем с плюсов использования профиля.

  • Отсутствют недостатки во внешнем виде. Имеют ровную форму, в отличие от бруса, который перед использованием необходимо хорошо подготовить (выровнять).
  • Профиль не расположен к деформации из-за присутствия влаги или изменений температуры. Всегда сохраняет форму, а что касается дерева, оно, напротив, изменяет форму, например, от влаги.
  • Долгий срок службы металла. Брус не имеет подобного преимущества, так как неустойчив к внешним воздействиям.
  • Является прочным материалом.
  • Легко приобрести.
  • Не требуется предварительного выравнивания стен.
  • Возможно использование оцинкованной стали.
  • Легко заменить или реставрировать поврежденный профиль.
  • Не воспламеняется, устойчив к возгоранию, при использовании специального гипсокартона безопасность от пожаров увеличивается.

Недостатки.

  • первый и наиболее главный минус – это высокая цена по сравнению с той же древесиной;
  • легко вырвать крепеж из-за маленького количества витков резьбы;

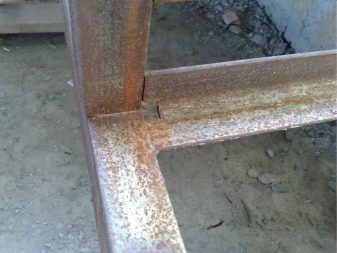

  • материал может подвергнуться коррозии.

ГКЛ – материал, используемый в строительстве, который очень известен, его используют часто в разных сферах, он помогает построить не только большие элементы, но и маленькие пристройки, с его помощью легко и быстро выравнивается поверхность стены в доме, также можно возвести перегородки, имеющие определенные фигуры.

Преимущества.

  • Доступен. Гипсокартон можно купить во всех строительных магазинах по доступной цене.
  • Легок. Имеются различия по толщине и небольшой вес. Для потолочных построек существуют более легкие варианты – это очень помогает в работе.
  • Простой монтаж. Пласты фиксируются шурупами к каркасу или на клей. В связи с этим можно самостоятельно их установить.
  • Прочен. Выдерживает нагрузки различного типа, благодаря чему имеет долгий срок службы.
  • Широкая сфера применения. Используется не только в конструкциях, но и в декоре.
  • Просто обрабатывать. С ним легко работать, он имеет возможность создать любую форму.
  • Дает возможность монтировать светодиодную ленту любым образом, а также встроенные светильники.

Виды

Рассмотрим основные виды каркасов на примере потолков.

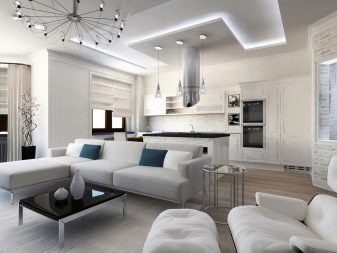

Одноуровневые

Данный потолок может являться частью интерьера или быть основой для других потолков: сложных, имеющих много уровней. Создание данной конструкции не составит труда, главное – хорошо закрепить профиль к основанию. Итоговый этап – установка листов на профиль.

Важно использовать дополнительные измерительные инструменты, соблюдать горизонт и заранее позаботиться об установке различных коммуникаций и электропроводке. Под свет необходимо оставить пространство с запасом 10–15 см, так будет проще его подключать.

Основные достоинства одноуровневого вида:

  • сохранение внешнего вида облицованной поверхности, несмотря на изменения в фундаменте и его проседание;
  • незначительные изменения высоты используемой комнаты;
  • скрывает недостатки потолка, дает возможность спрятать электропроводку;
  • защита от шума соседей, живущих этажом выше.

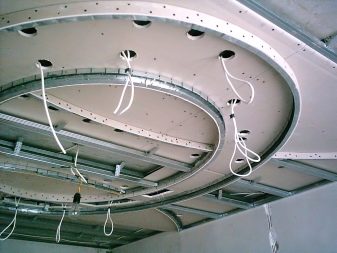

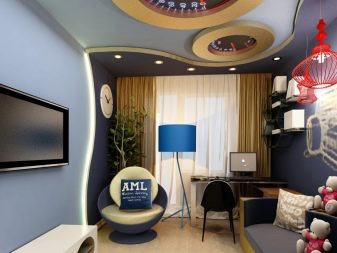

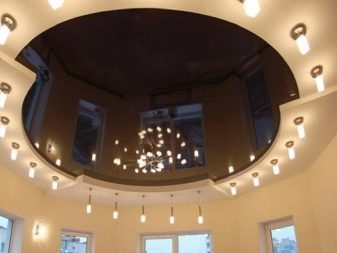

Многоуровневые

Данные виды, как правило, крепятся за счёт бетонных плит или потолка, состоящего из одного уровня. Затем каждый крепится на предыдущий уровень. Важно, чтобы они хорошо сочетались между собой.

Основные достоинства двух и более уровней:

  • визуализация пространства, возможность создать иллюзию увеличения или уменьшения помещения;
  • создание оригинального авторского потолка;
  • функциональное зонирование пространства;
  • хорошо смотрится в помещениях, имеющих высоту более трех метров.

Нестандартные и более сложные конструкции имеют сходство с одноуровневыми и многоуровневыми разновидностями, отличаются более сложной структурой, сохраняют возможность создавать необычные формы.

Основные достоинства нестандартных и более сложных конструкций:

  • неповторимость стиля конструкции;
  • возможность замены отдельных элементов конструкции.

Инструменты

Установку обрешетки необходимо производить после приобретения специальных инструментов и материалов.

Основными являются следующие инструменты:

  • линейка;
  • молоток;
  • карандаш;
  • дюбели;
  • рулетка;
  • перфоратор;
  • отвес с грузом;
  • саморезы;
  • строительный уровень;
  • отвёртка;
  • соединители как крестообразные, так и прямые;
  • подвесы;
  • металлические профиля.

Материалы

При выполнении металлического каркаса необходимы направляющие, а также стальные элементы. Листы невозможно закрепить без использования специального крепления, которое будет служить основанием. В основном, их прикручивают к обрешетке либо фиксируют клеем. Для приклеивания, как правило, не потребуется ничего, кроме клея. Другое дело, создание полноценной обрешетки. Для этого используются различные профили и соединительные элементы, без которых невозможен ни один монтаж сложной конструкции.

Основные виды креплений:

  • деревянный брус;
  • металлический профиль.

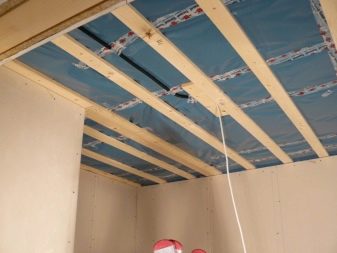

Использование деревянного бруса при построении конструкции имеет ряд особенностей. Данный материал популярен, но перед его установкой брус необходимо обработать. Профиль из металла является наиболее удобным материалом для построения конструкций. Вместо профилей при устройстве каркаса из гипсокартона применяют много других деталей. Они нужны для соединения главного каркаса с основной плоскостью.

Держатель представляет собой металлический перфорированный лист. Главное его назначение – скрепление участвующих стен и потолка с каркасом из профиля. Центр кронштейна прикрепляется к обшиваемой плоскости, а концы закрепляются к основополагающему профилю с помощью шурупов.

Подвес поворотный – это противоположное решение кронштейну. В ситуации, если обычного размера держателя недостаточно для установки каркаса, его заменяют на подвес поворотный. Он делится на две части: подвес и профиль, которые скрепляются друг с другом с помощью пружины. В ходе самой установки расположение данной детали относительно расположения горизонта с легкостью меняется с помощью пружины. Изъяном считается то, что с течением времени пружина становится слабее, в результате потолок проседает. При монтаже стен его не применяют.

Объединитель CD делает профили длиннее. С него начинается установка.

Кронштейн потолочный крестообразный (краб) применяется при монтаже перемычек среди упирающих главных профилей крестовым соединением. Краб фиксируется в профиль, а затем прикрепляется с помощью саморезов. Что касается перемычки, она помещается похожим способом: закрепляется в два потолочных крестообразных кронштейна. Они находятся на других главных профилях. Чаще для этой детали используют около 7-8 шурупов.

Соединитель из двух уровней применяют довольно редко, он чаще необходим только в одной ситуации: для сборки скелета, когда держатель имеет движущиеся основу, например, перекрытие из дерева. Сначала устанавливается первых уровень соединителя CD, который остается активным, затем уже другой уровень профилей. Его располагают как обычную основу, далее скрепляют с использованием двух представленных соединителей. Этот довольно сложный крепеж существует для того, чтобы убрать различия размеров дерева, связанных с температурными изменениями и влажностью.

Тонкости монтажа

Перед тем, как установить гипсокартон на профиль, нужно собрать технически правильную обрешетку, на которую в дальнейшем он и будет крепиться. Этот материал довольно простой, но зачастую именно в построении конструкции возникают трудности. Каркас является основой, без него построение будет невозможно, поэтому необходимо ровно выставить каркас.

Данную конструкцию необходимо изобразить на бумаге в виде чертежа, чтобы иметь представление, что и где будет возводиться. Что касается каркаса, важно понять, где он будет расположен. Каркас можно монтировать на стенах или потолке. Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто.

Если каркас будет монтироваться на стенах и потолке, необходимо начинать с потолка.

Разметку делают с помощью рулетки в самом низком месте. Важно учесть, что проводку проводят заранее. Далее идёт монтаж профилей на потолок: несущий профиль необходимо выставлять горизонтально. Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель. Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить.

Крайне редко комната имеет идеально ровные углы. В таких ситуациях после выравнивания стен гипсокартонные листы на потолке очень сложно подгонять под необходимые параметры. Если начать работу с потолка, зазоры будут отсутствовать. Удобство использования профилей заключается в том, что их можно стыковать с небольшим нахлестом.

Фиксируются подвесы для установки креплений на шурупы и дюбеля, расстояние шагов – около 60 сантиметров.

Следующим шагом будет монтаж направляющих по всему периметру данного помещения с помощью ниток, закрепленных на профиль.

Условно делим потолок на одинаковые квадраты, примерно по 0,5*0,5 м. Далее располагаются несущие части. По закрепленным ниткам их соединяют с главными профилями и фиксируют шурупами. Соединители-крабы устанавливают на крепления накрест. Когда установка каркаса на потолке завершена, можно переходить на стены. В целом, техника установки профилей схожа.

Необходимо измерить расстояние, которое будет соответствовать ширине листа. Далее делается метка, где и будет располагаться профиль. Начинать следует с монтажа направляющих по всему периметру стены. Это выполняется с помощью нитей. Единственное, стоит учесть, что расстояние будет больше 60 сантиметров, чем на потолке. Болгаркой нарезаются поперечные перемычки длиной около 60 см и также они крепятся с помощью саморезов. В управляющий профиль устанавливается несущий и закрепляется к стенам. Можно использовать шаг 0,6 м. В продаже имеются заранее подготовленные профили с отверстиями, они отлично подойдут для новичков. Несущие профили необходимо соединить с подвесами. В дальнейшем устанавливаются поперечные с промежутком около 60 см.

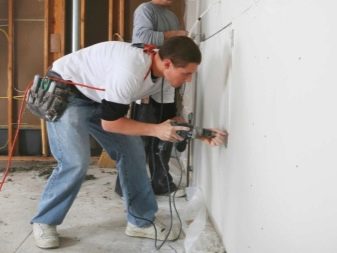

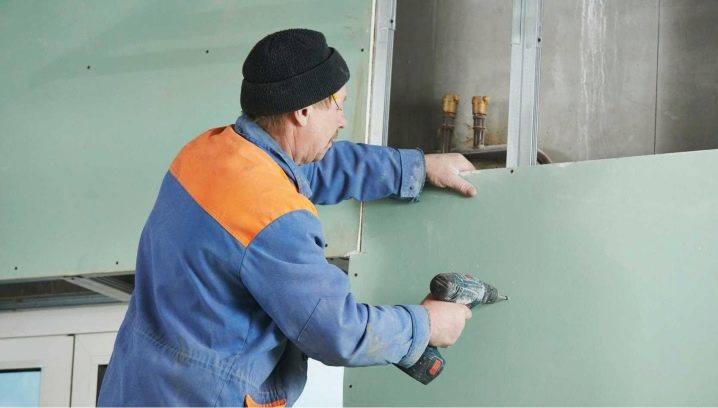

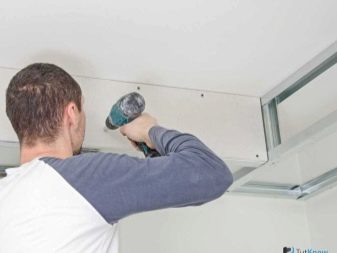

Когда все работы закончены, переходим к этапу установки гипсокартонных листов с помощью шурупов. Главное – углублять лист шляпки не более чем на 4 мм, расстояние между саморезами – примерно 10-30 см. Листы фиксируются по всему периметру профиля сверху вниз. Важно для подвижности конструкции делать зазор в 1 см между листом и полом, и 0,5 см – между потолком. Швы закрываются ближе к полу, зазоры скрываются плинтусом.

После монтажа потолка стены покрывают шпаклевкой. В начале применяют армирующую сетку, ей закрывают швы на стыках, затем уже шпаклюют всю стену. Для различных проемов, таких, как оконный, дверной, арочный, используются другие дополнительные профили.

Как сделать дверной проем?

Дверной проема строят, как правило, при помощи нескольких видов конструкций. Иногда требуется изменение размеров самого проема, например, уменьшение ширины или высоты. Дополнительно используется два вида профилей: стоечный и стартовый, они различаются по основным функциям.

Первое правило – определиться с размерами. Если необходимо немного сдвинуть дверной проем, со стороны стены рекомендуется установить дополнительную стойку, по краям проема закрепляется вертикальный элемент, который прикручивается саморезами.

Пристенные профили необходимы для уменьшения высоты, они будут служить основной опорой. Гипсокартон после монтажа профилей нарезается на основные листы, главное, чтобы его края располагались посередине профиля. Крепится с помощью саморезов.

Создаем арку с помощью металлических профилей. Для того, чтобы выполнить данную работу своими руками, материалам необходимо придать необычную форму.

Данными материалами можно создать арочную конструкцию любой сложности: эллипс, нестандартная или несимметричная, прямой портал, круглая расширенная арка. Профили необходимо изгибать с учетом задумки проекта. Профили надрезают специальными ножницами по металлу, а чтобы выгнуть гипсокартон и придать ему заданную форму, по нему проходятся игольчатым валиком и слегка смачивают водой, затем положение фиксируют.

Если форму дверного проема нужно незначительно подправить, стену покрывают слоем штукатурки. Когда необходимо выравнивание большого участка, лучше использовать гипсокартон. Главное – отмерить основные размеры для гипсокартона и закрепить его внутри самого проема и на откосах. Различные дефекты потом скрываются при помощи штукатурки, в углах используются специальные профиля, например, угловой профиль.

Для финишного этапа отделки используют малярную сетку и шпаклевку.

Можно разделить всю работу на несколько этапов.

  • Грунтовка. Вся рабочая площадь покрывается грунтовкой и просушивается.

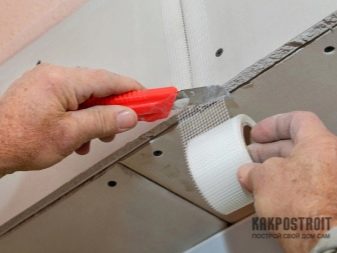

  • Удаление различных дефектов. Швы и места вкручивания саморезов заклеиваются серпянкой, чтобы переход от конструкции к стене был незаметным.

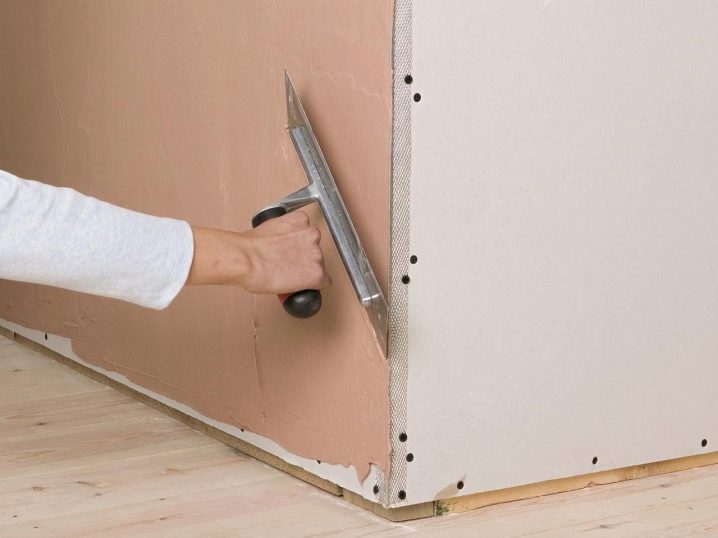

  • Выравнивание общего слоя. Нужно затереть шпаклевку после того, как она полностью высохнет, затем нанести второй слой.

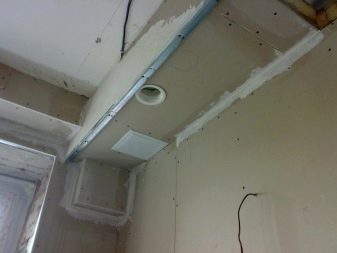

  • Создание короба и других элементов при помощи профиля. Короб хорошо скрывает различные провода и трубы, которые можно закрыть двумя способами:
  1. только трубы;
  2. во всю стену.

Если требуется закрыть только трубы, то процесс не занимает много времени. Делается это довольно просто и не требует особых финансовых затрат. Во втором случае закрывается вся плоскость, но ее можно использовать, создав на этом месте полочки для хранения.

Если трубы находятся в углу, короб будет иметь только две грани, если стояк будет находиться посередине – то три грани. Важно создать чертеж со всеми видами соединений. Это поможет рассчитать необходимый материал. Промежуток между конструкцией и трубами должен составлять около 30 мм.

Следующий этап – разметка. Сначала нужно найти наиболее выпуклые места труб, которые и создадут границу новой конструкции. Далее отмечаем их: от основной отметки на потолке проводим линии перпендикулярно стенам. Из основной отметки спускаем отвес, это поможет обнаружить главную метку на полу. От данной метки прокладываем поперечные лини к стенам. Далее соединяем все линии по стенкам и получаем прямую линию, на ней и будет устанавливаться стоечный профиль.

Далее необходимо осуществить установку основы короба. При помощи дрели делаем отверстия, куда в дальнейшем, используя молоток, размещаем пластмассовые стержни. Данный профиль при помощи болтов прикрепляем к стене, а управляющий профиль закрепляем к потолку или к стенам. Начинаем с установки лицевой стороны короба, которая располагается на стыке упирающих профилей по потолку и полу. Крепится всё, как правило, с помощью шурупов, в дальнейшем устанавливаются гипсокартонные листы. Важно разместить соединения на одной линии, образуя одну общую поверхность для ребер строения, иначе будут перекосы.

Делая установку гипсокартона на строение, сначала режем листы на стороны, отмечаем правильный размер стороны, которая осталась, и отрезаем полоску таким образом, чтобы она сошлась с остальными. Лист к металлическому профилю прикрепляется с помощью шурупов к главным стойкам. Не стоит забывать про такое отверстие, как люк.

    Как данная конструкция будет закончена, можно её зашпаклевать. Что касается материалов для отделки, использовать можно любой материал.

    Удобство гипсокартонных конструкций также заключается в том, что при их помощи можно создать различные перегородки, тем самым зонировать пространство иотделить рабочую зону от зоны отдыха.

    Важные нюансы

    Основные правила, которые обязательно соблюдать при построении конструкции:

    • перед облицовкой картона важно провести разводку электрокабеля и всех труб сантехники;
    • построение должно быть довольно устойчивым и жёстким, чтобы выдержать абсолютно любую нагрузку;
    • плиты ГК крепятся по высоте в шахматном порядке;
    • все последующие листы соединяются по центру профиля.

    Перед тем, как укладывать гипсокартон, необходимо прикрутить всю обрешетку при помощи саморезов. Особое внимание стоить уделить углам и их подготовке. Обязательно нужно учесть при расчете, что для прочности конструкций необходимо устанавливать угол и обшивать его гипсокартоном с шагом минимум 30 см.

    Стоит обращать внимание на долговечность материала и использовать только высококачественное сырье. Во время разметки каркаса как для стен, так и для потолка нужно учитывать одно условие: все стыки гипсокартонных листов должны находиться на профиле. С учетом рекомендаций можно сказать, что данный каркас из профиля – отличное решение для отделочных ремонтных работ. Благодаря своей многозадачности каркас может помочь воплотить абсолютно любую идею.

    Советы и рекомендации

    Необходимо правильно соблюдать технологию строительных работ, от этого зависит качество ремонта. Строители и люди, делающие данные работы самостоятельно, часто допускают технологические ошибки, пробуя сократить время работы или сэкономить на товарах в магазине.

    Остановимся подробно на главных ошибках, которые следует избежать при изготовлении конструкции.

    • Неправильный расчет длины профилей. Если произвести его неверно, данная конструкция будет построена с ошибками.
    • Ошибки в технике монтажа каркаса. Если не соблюдать технику в использовании профиля, применять профили не по их назначению, можно допустить очень грубые погрешности в работе.
    • При фиксации потолочных материалов обязательно нужно применять подвесы: гладкая сторона должна располагаться вниз, именно она является основанием, к которому прикручивается гипсокартон.
    • Неверная резка. Нельзя использовать болгарку, это способствует выгоранию оцинковки, что в дальнейшем приведет к коррозии. Для этого подойдут специальные ножницы для резки металла. Они бывают двух видов: ручные и электрические.
    • Использование профиля не по его назначению в конструкции. Например, если применять профиль для потолка, чтобы построить перегородки. В таком случае правильно применять профиль упирающий.
    • Отсутствие подвесов при построении потолка более двух уровней. Это приведет к образованию трещин по всему периметру потолка. Если соблюдать технологии, то несущий профиль будет фиксироваться от используемых стен длиной около 10 см. Обязательно в подвесном потолке необходимо использовать подвесы.
    • Закрепление листа неправильной стороной. Например, если использовать ГКЛВ (защищает от влаги) неправильно, то это повлияет на его положительные свойства, которые не смогут проявить себя из-за неправильной установки.
    • Неправильное соединение ГКЛ. Не рекомендуется применять маленькие куски листов. Главное – фиксировать большие листы, чтобы предотвратить разрушение материала.
    • Нужно исключать использование специальных профилей для углов, чтобы защитить углы от влаги и внешних повреждений. Здесь рекомендуется использовать наружный профиль.

    Стоит отметить, что перед ремонтом необходимо еще раз хорошо изучить поверхность, где будет установлена конструкция, определиться с видом будущего проекта из металлопрофиля и правильно произвести чертеж. Также важно разбираться в видах профилей и их креплении.

    О том, как сделать каркас из профиля, смотрите в следующем видео.

    преимущества и основные этапы монтажа

    Хотите отделывать внутреннее помещение дома или квартиры с помощью гипсокартонных листов, тогда вам стоит узнать о том, как монтируется каркас для гипсокартона на стену.

    Преимущества металлопрофиля

    В последнее время все чаще строители рекомендуют использовать в качестве каркаса под гипсокартон не деревянные конструкции, а металлопрофили. Связано это с тем, что последние имеют множество преимуществ, что выводит их в лидеры в этом вопросе.

    каркас под гипсокартон

    Если вы решили сделать какую-либо конструкцию из гипсокартона, на первом этапе вам необходимо изучить всю информацию об установке каркаса

    1. Идеальная геометрия позволяет избавить себя от утомительного перебирания и подбора большого количества материала из-за возможности присутствия изгибов, что встречается в деревянных брусках.
    2. Устойчивость при изменении влажности говорит о постоянстве в размере профилей. Что касается древесины – она может разбухать или коробиться в зависимости от уровня влаги.
    3. При использовании металлокаркаса под гипсокартон существует возможность сделать оригинальную подсветку, поскольку конструкция позволяет встраивать светодиодные ленты и светильники.
    4. Простота в создании ниш и оформлении их нестандартной подсветкой.
    5. В пространство между каркасом и стеной могут поместиться электропроводка, материалы для звукоизоляции и утепление.
    6. Большой срок эксплуатации по сравнению с деревянными конструкциями. Последние через несколько лет утратят свою функциональность и не будут пригодны для дальнейшего использования.

    Выбираем профили

    Если вы решились делать каркас из профилей для гипсокартона, тогда для начала необходимо разобраться с видами профилей:

    виды профиля

    Существует пять основных типов профиля для каркаса под гипсокартон

    • Стоечный, или ПС – он производится в П-образной форме с продольными желобками. Его боковины, которые еще называют «полками», имеют размер 50 мм, при этом «спинка», или основание, возможна от 50 до 100 мм. Он идеально подходит для использования в качестве вертикальных стоек.
    • Направляющий (ПН) – по размерам основания идентичен стоечному, а вот ширина боковины – 40 мм. Применяется для создания рамок основной конструкции и фиксируется как к полу, так и к потолку.
    • Потолочный (ПП) – именно к нему и выполняется крепление листов гипсокартона.
    • Потолочный направляющий (ПНП) – фиксируется на стенах помещения и служит основой для установки ПП.
    • Угловой (ПУ) – необходим для укрепления углов жилья и изготавливается из перфорированного металла.
    • Арочный (ПА) – применяется при создании дверных проемов.

    Дополнительные материалы и инструменты

    Установка конструкции из профиля для гипсокартона предусматривает использование и других элементов и инструментов в работе:

    • Муфта – соединитель, использующийся, когда необходимо достичь большей длины профилей (их стандартные размеры – 2750 – 4000 мм).
    • Краб – необходим для прочности каркаса и используется в местах, где пересекаются профили. Его форма – крестообразная.
    • Прямой подвес – обеспечивает фиксацию ПП и ПС.
    • Ножницы по металлу – применяются для резки оцинковки. Часто для этих целей, перед тем как сделать каркас под гипсокартон, покупают болгарку. Но ее применение может привести в дальнейшем к ржавлению профиля при высокой влаге в помещении.
    • Перфоратор – необходим для создания отверстий под дюбеля.
    • Шуруповерт – поможет быстрее справиться с вкручиванием саморезов.
    • Отвес и уровень – обеспечат ориентацию конструкции в горизонтальных и вертикальных положениях.
    • Линейка, карандаш и рулетка – используются при разметке.
    инструменты для установки профиля

    Определиться с необходимыми инструментами точно получиться после совершения всех подсчетов

    Обратите внимание, что окончательное количество всех необходимых материалов и элементов можно узнать, только правильно сделав расчеты. При этом всегда рекомендуют профили брать с запасом, особенно если такую работу вы будете проделывать впервые.

    Подготовительные работы

    Прежде чем узнать, как собрать каркас из профиля для гипсокартона, необходимо провести подготовительные работе. Их главное предназначение – это нанесение точной разметки. Если отнестись к этому этапу безответственно, тогда могут пострадать не только эстетические, но и эксплуатационные качества конструкции. Негативные последствия такой деятельности делают возможными перекашивание каркаса, отклонения от изначальных расчетов и гораздо больший расход материалов.

    Работа начинается с нанесения на пол линий по всему периметру помещения, которые и будут границей конструкции. При расчете отступа необходимо помнить, чем он ближе к стене, тем больше будет полезная площадь жилья. Но не стоит придерживаться этого правила тем, кому необходимо спрятать за каркасом электропроводку, канализацию и другие инженерные коммуникации. Полученные линии должны быть параллельными касательно противоположных стен. Если удалось этого достичь, тогда можно переносить разметку на потолок (делается это с использованием отвеса).

    этапы установки профиля

    Главным этапом установки профиля является точная разметка, если эта работа будет проделана неверно может пострадать как эстетическая составляющая, так и эксплуатационная

    После этого можно чертить горизонтальные линии с помощью линейки или профиля, прижатого к стене. Необходимо сделать и вертикальную разметку, при этом нужно придерживаться шага в 40 – 60 см. Чтобы правильно рассчитать его в этом случае, измерьте лист картона, который будете использовать. По правилам один лист должен крепиться на 3 стоечных профиля. Исключение составляют листы с шириной менее 50 см – они могут крепиться и на 2 профиля.

    Окончательная сборка конструкции

    После разметки можно переходить к особенностям того, как сделать каркас из профиля для гипсокартона. Первым делом стоит, используя ножницы по металлу, изготовить участки ПН необходимой длины (она зависит от параметров комнаты). Монтирование проходит в соответствии с ранее сделанной разметкой и с учетом шага в 50 – 60 см между крепежами.

    Не забывайте, что углы конструкции должны быть прямыми, поэтому обязательно пользуйтесь угольником. При креплении стоит использовать только дюбель-гвозди, поскольку окончательная конструкция в итоге будет иметь значительный вес. В противном случае, например при применении пластмассовых патронов, имеющих свойство ослабевать со временем, конструкция будет провисать, а поверхность искривится.

    Следующий этап – крепление подвесов к основанию. Делается это с помощью дюбель-гвоздей, а сами подвесы размещаются перпендикулярно к линии прохождения вспомогательных профилей. После можно с помощью плоскогубцев отогнуть боковые элементы подвесом, при этом угол отклонения должен быть 90° к стене.

    Монтаж каркаса под гипсокартон заканчивается установкой вспомогательных профилей (планок, которые в дальнейшем будут использованы для крепления гипсокартонных листов). Сначала заготавливаем элементы необходимой длины. Обратите внимание, что профессионалы рекомендуют делать длину рейки короче на 10 мм от предусмотренной расчетами. Это упростит работу по монтированию. После того, как планки и подвесы были соединены, боковые элементы подвесов необходимо отогнуть внутрь либо наружу.

    Для соединения профилей между собой в длину используйте соединители. При этом не забывайте, что крепление должно происходить с помощью саморезов. Если необходимо укрепить конструкцию, тогда на пересечениях применяйте краб.

    Перед тем, как монтировать конструкцию, стоит определиться с тем, где будет размещено освещение и другие элементы, которые будут закреплены на стене. Эти места необходимо укрепить с помощью дополнительных профилей, поскольку здесь нагрузка будет увеличиваться.

    Теперь вы знаете, как сделать каркас для гипсокартона самостоятельно. Главное, придерживайтесь всех указанных правил – и хороший результат вам гарантирован.

    Каркас из профиля под гипсокартон своими руками – материалы и монтаж

    В любой гипсокартонной конструкции основной частью считается каркас, который выполняет задачу опоры. От того, насколько корректно он сделан, зависит внешний вид и срок службы конструкции из гипсокартона.

    Содержание статьи

    Материалы для создания каркаса

    Чтобы создать каркас своими руками, применяют специальные полосы из гипсокартона, деревянные доски или металлопрофиль.

     Применяются разновидности без ребер жесткости и с ними

    Причем последний вариант предпочтительнее, так как металлокаркас более прочный и не подвергается влажности и перемене температуры в помещении. На рынке строительных материалов вы найдете пять типов металлопрофиля:

    • Направляющий. В таком профиле по стандарту ширина – 50, 75 или 100 мм, а глубина – 40 мм. Ширину подбирают в зависимости от того, какова толщина стены. Такой металлопрофиль выполняет функцию рельс, на которые фиксируют стоечные или потолочные планки.
    • Потолочный направляющий. По внешнему виду и предназначению такой вид очень похож на первый, за одним только исключением – подходит для установки каркаса гипсокартонных потолков. Такой металлопрофиль прикрепляют по периметру стен.
    • Потолочные планки. Такие элементы металлопрофиля прикрепляют к основному потолку с помощью анкерных зажимов или же специальных подвесов. Благодаря им получается обрешетка.
    • Стоечный металлопрофиль. Подходит для сборки основания стены или перегородки из гипсокартона. Монтируют профиль на направляющие рейки.
    • Угловой. Предназначен специально для выравнивания или укрепления углов будущей конструкции.
     Маркировки и их расшифровки для разновидностей профиля

    Разметка основания каркаса

    После подбора металлопрофиля переходт к разметке основания каркаса. Для начала отмечают отступ, на который будет выступать каркас. Для стен берут 10 см, а вот для потолка по-разному, в зависимости от того, какие коммуникации будут проложены внутри каркаса. Это может быть электропроводка, трубы централизованного отопления или подачи воды. Для разметки обязательно создают чертеж.

    Создание периметра каркаса

    После разметки начинают монтаж периметра каркаса. Здесь очень важно следить за тем, чтобы он получился ровным, поэтому на помощь придут измерительные приборы, такие как трассер, лазерный нивелир и рулетка. В результате этого этапа создания каркаса получается идеально ровный прямоугольник, по краям которого монтируется стартовый профиль.

     Готовый каркас

    Непосредственно сборка каркаса

    Когда периметр просчитан и вмонтирован в стену, начинают собирать каркас. Металлопрофиль прикрепляется с помощью дюбелей или саморезов, при этом дюбели лучше использовать на каменных стенах, а саморезы на поверхностях из дерева. После этого к подвесам прикрепляют основной профиль, который вставляется в стартовый. Чтобы конструкция была надежной, лучше применять клетчатую технологию, то есть сначала осуществлять монтаж поперечного профиля, а потом перпендикулярно ему – продольного.

    Ошибки, возникающие при создании каркаса из металлопрофиля

    • Несоблюдение технологии установки каркаса

    Если отходить от общепринятой и разработанной технологии монтажа каркаса, то можно получить недолговечную конструкцию, или испортить материалы так, что их в дальнейшем нельзя будет использовать. Это особенно актуально на криволинейных поверхностях. Помните, что во время монтажа металлопрофиль должен быть расположен гладкой стороной вниз, так как к нему прикрепляются листы гипсокартона.

     Каркас для фигурной конструкции
    • Погрешности во время нарезки профиля

    Здесь актуальна поговорка – «Семь раз отмерь и один раз отрежь», потому что если профиль нарезан не по размеру или криво, конструкция каркаса не сойдется. В итоге либо он получится очень хлипким, либо не получится вовсе. Поэтому для этих целей используют специальное оборудование, но помните – применять угловую шлифовальную машину (иными словами болгарку) категорически нельзя.

    Режущий элемент инструмента вращается достаточно быстро, вследствие чего нагревает металл, оплавляется оцинковка и в будущем в этом месте возникнет коррозия. Лучше использовать специальные ножницы по металлу, электрические или ручные. Режьте максимально аккуратно, чтобы не повредить противоположную полку, так как именно на нее будет крепиться гипсокартон.

    • Некорректный выбор профиля

    Покупая строительные материалы, выбирайтте именно те типы, которые подходят для требуемых целей. К примеру, каркас стен нельзя выполнять из потолочных профилей, и наоборот.

     Некачественно сделанная конструкция быстро придет в негодность

    Нельзя вместо направляющего использовать стоечный и так далее. Если нарушить это условие, то никто не гарантирует, что каркас будет надежен и устойчив, а сама конструкция, обшитая гипсокартоном, справится со своими задачами, среди которых есть звукоизоляционная функция.

    • Отсутствие подвесов

    На сложных поверхностях многие строители принимают решение не устанавливать подвесов, но это грубая ошибка, которая приведет к тому, что конструкция со временем начнет разрушаться. Происходит это из-за того, что металлопрофили соединяются между собой жестко и без прослойки. Через некоторое время в таком потолке или стене из гипсокартона непременно появятся трещины. Учитывайте, что расстояние между профилями должно быть одинаковым, примерно 50 см, для большей надежности.

     Применение подвесов обязательно
    • Сгибание металлопрофиля

    Металлопофиль не тот строительный материал, который можно согнуть, потом разогнуть и начать монтаж.

    От таких манипуляций нарушается целостность, в следствии чего он теряет жесткость и не может гарантировать надежность будущего каркаса.

    • Монтаж листов гипсокартона тыльной стороной

    Такая ошибка тоже приведет к тому, что конструкция быстро выйдет из строя. Причина в том, что гипсокартон это влагостойкий строительный материал. Смонтировав его правильной стороной, вы предотвратите намокание листа, а значит, предупредите образование грибка.

     По листу видно, какой стороной его нужно крепить
    • Неправильная установка гипсокартона

    Чтобы предотвратить появление трещин и сколов в местах соединения листов гипсокартона, их нужно правильно устанавливать. А чтобы стыков было меньше, лучше использовать листы больших размеров.

    Вконтакте

    Facebook

    Twitter

    Одноклассники

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
