Печь из кирпича для дачи своими руками: чертежи и схема кладки

Люди, живущие за городом, мечтают о жилье с комфортной температурой. В такой ситуации очень помогут знания, как сделать печь из кирпича для дачи своими руками, чертежи конструкции. Если человек располагает подобной технической документацией, не представляет особого труда построить печь из кирпича своими руками. Тогда жилье наполнится уютом, тихими зимними вечерами дровяные камины будут весело потрескивать забавными искорками.

Типы печей

Известно несколько разновидностей кирпичных печей. Все они предназначены для отопления помещений, но конструктивно различаются между собой. Речь идет о таких видах, как:

1. Печи-камины. Являются стильными и компактными приспособлениями небольших размеров. Налицо значительная экономия полезной площади дач. Подобные приспособления уютны и комфортны. На сегодняшний день дизайнерами разработаны разные печи-камины. Печи для дачи могут иметь круглые, прямоугольные и квадратные абрисы. Подобное разнообразие позволяет подобрать наиболее подходящий вид.
2. Отопительные печи. Они способны поддерживать оптимальную температуру в частных домах. Такие версии очень легко монтируются. Выложить печь для дачи из кирпича может обычный человек, не имеющий специальных навыков.
3. Отопительно-варочные устройства. Такие печи выполняют двойную функцию. Устройства на дровах обогревают помещения, на них можно готовить стряпню. Благодаря комбинированному применению, хорошо экономится топливо. Для более комфортной варки встраивается плита. В соответствии со схемами встречаются варианты с духовыми шкафами.

Вместе с тем дровяные печи обладают достоинствами и недостатками. Среди позитивных моментов можно отметить, что:

1. Дачная печь обогревает пространство, отдавая тепло горячих блоков в воздух. Изделие желательно прогревать в течение 2-3 часов. Остывает же печь в течение долгих 12-20 часов.
2. Простая кирпичная конструкция может стать универсальным устройством со множеством дополнительных функций. Для этого обустраивается духовой шкаф, варочная плита, лежанка.

Нельзя забывать минусы:

• изделие начинает излучать тепло лишь после того, как кирпичи основательно раскалятся;
• выложить печь из кирпича на даче — занятие недешевое, ибо для строительства нужны дорогостоящие материалы, к примеру, желтый (шамотный) кирпич настолько дорогой, что из него выкладывается лишь топка.

Как устроена печь

Чтобы была изготовлена отопительно-варочная печь для дачи своими руками, нужно подробно изучить ее устройство. Она состоит из следующих частей, узлов и компонентов:

1. Фундамент. Если мастер создает своими руками чертежи, то необходимо предусмотреть установку бетонных перекрытий либо самостоятельного основания. Фундамент рассчитывается исключительно на поддержание печи.
2. Корпус приспособления. В его состав входит топка, а также дымоход. При желании печку можно дополнить плитой и духовым шкафом. Встречаются версии, в которых имеется бак для нагрева воды.
3. Топка. Базовая часть печи из кирпича для дачи. Ее объем должен вмещать максимальное количество дров. Тогда производительность изделия будет высокой. Топки строятся из желтых кирпичей и различаются топливом, производительностью и объемом. Приветствуется топливник с высотой от 400 до 1000 мм и толщиной стенок минимум в полкирпича.
4. Зольник. В него собираются продукты сгорания. Через него подается воздух. Отделение располагается в нижней части колосников и снабжается дверкой. Обычно высота такой камеры равняется 3 кирпичам.
5. Дымоход. Ни одна кирпичная печь для дачи, своими силами собранная, не может обойтись без этого важного элемента. Внешне устройство сродни змеевику. Чем меньше поворотов и изгибов будет в нем, тем быстрее уходят дымы.

Как готовится раствор и кладется кирпич

Приготовить раствор довольно просто. Достаточно взять глину, залить ее водой и оставить на некоторое время, пока глина не станет мягкой. После этого смесь надо протереть сквозь сито. Получится своеобразное «глиняное молоко». Оно засыпается необходимым количеством песка и тщательно перемешивается.

В начале возведения печи выкладывается основание, которое должно хорошенько просохнуть. На это уходит примерно месяц. При более раннем монтаже его качество ухудшается. Усадка же печи может и вовсе разрушить ее.

Этапы проектирования и конструирования выглядят следующим образом:

1. Выкладывается зольник, на первом колпаке подвертывается нижняя часть.
2. Устанавливается дверца, начинается кирпичная кладка. Для крепежа к дверке приваривается оцинкованная проволока.
3. Поверх зольников водружается колосниковая решетка. Далее монтируется топочная камера. Внутри объем выкладывается рядами шамотного кирпича «на ребро». В скрепляющий раствор добавляется шамотная глина.
   Топочная дверца крепится с помощью проволоки и стальной пластины.
4. По достижении 12-го ряда кладки топка перекрывается. Сверху укладывается чугунная плита, которая выравнивается уровнем. По левую сторону обустраивается первый клапан («летний ход»). На установленной плите выкладывается варочная камера, а слева выстраивается нижний колпак. Камера изнутри оборудуется задвижкой для летнего хода.
5. На 20-ом ряду перекрываются первый колпак и варочная камера. Портал закрывается распашными каминными дверцами. Современные модели дверок декорируются термостойкими стеклами, через которые прекрасно видно пламя.
6. Перекрыв варочную камеру и нижний колпак, можно переходить к возведению верхнего отдела печи. Придерживаясь указаний в чертеже, устанавливают дверцу для сажи.
7. В заключение периметр печи охватывается декоративным пояском. Монтируется труба (наилучшим вариантом считается кирпичная конструкция).

Заключение

Перед тем как выложить печь из кирпича, требуется четко определиться, где именно она будет находиться.

Чтобы в доме было не только тепло, но и красиво: печь для дачи своими руками

Вы просматриваете раздел Для дачи, расположенный в большом разделе Виды печей.

Одно из главных требований к печам для дачи – эффективный обогрев помещения, в котором они находятся. В печах возникает пламя, иногда сильный огонь сопровождается снопами огненных искр.

Схемы дачных печей, чертежи

Приспособление для обогрева дачи изготавливается в нескольких вариантах в зависимости от предпочтений хозяина:

1. Отопительная схема является одной из самых простых и популярных. Все элементы конструкции направлены на обогрев помещения. Такая разновидность хорошо подходит для дачного домика, в котором проведено электричество и для приготовления пищи применяется плита. В состав конструкции входит топка, зольник и дымоход.

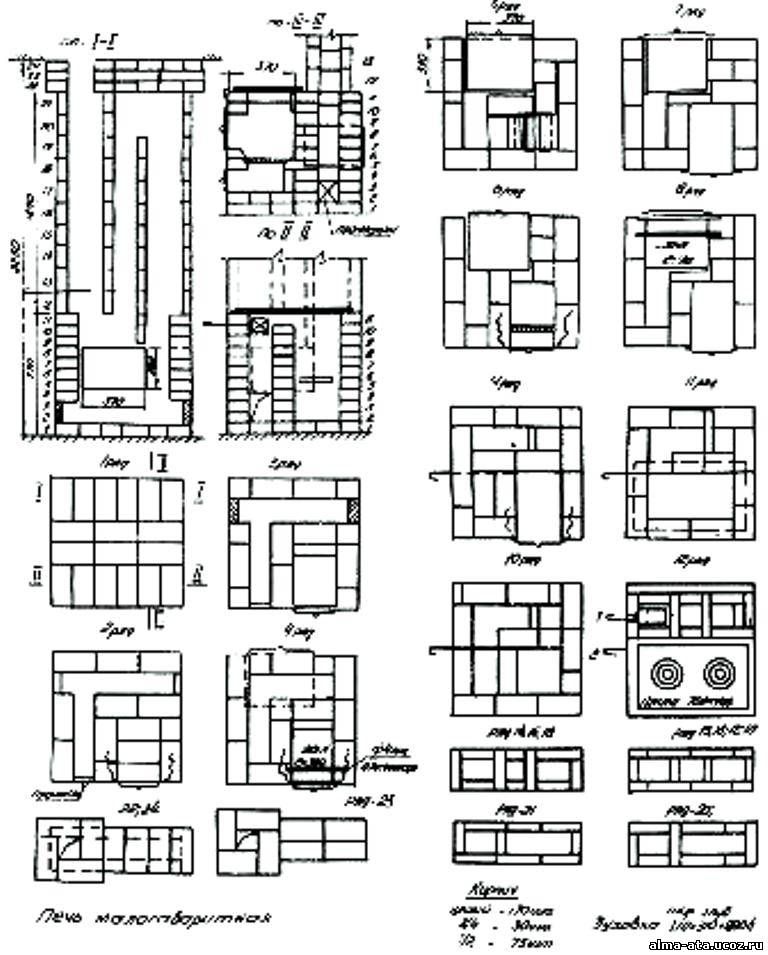

Фото 1. Чертёж кирпичной печи для дачи, использующейся для отопления помещения. Также представлена порядовка устройства.

1. Варочная схема больше подходит для дачи, где люди проживают в тёплое время года. Составляющие этой печи максимально реализуют функцию приготовления пищи. Обогрев не играет важной роли. Конструкция состоит из кирпичного корпуса, топки, зольника и дымохода. Есть возможность оснастить печь духовым шкафом, цистерной для нагрева воды. Это способствует созданию комфортных условий.

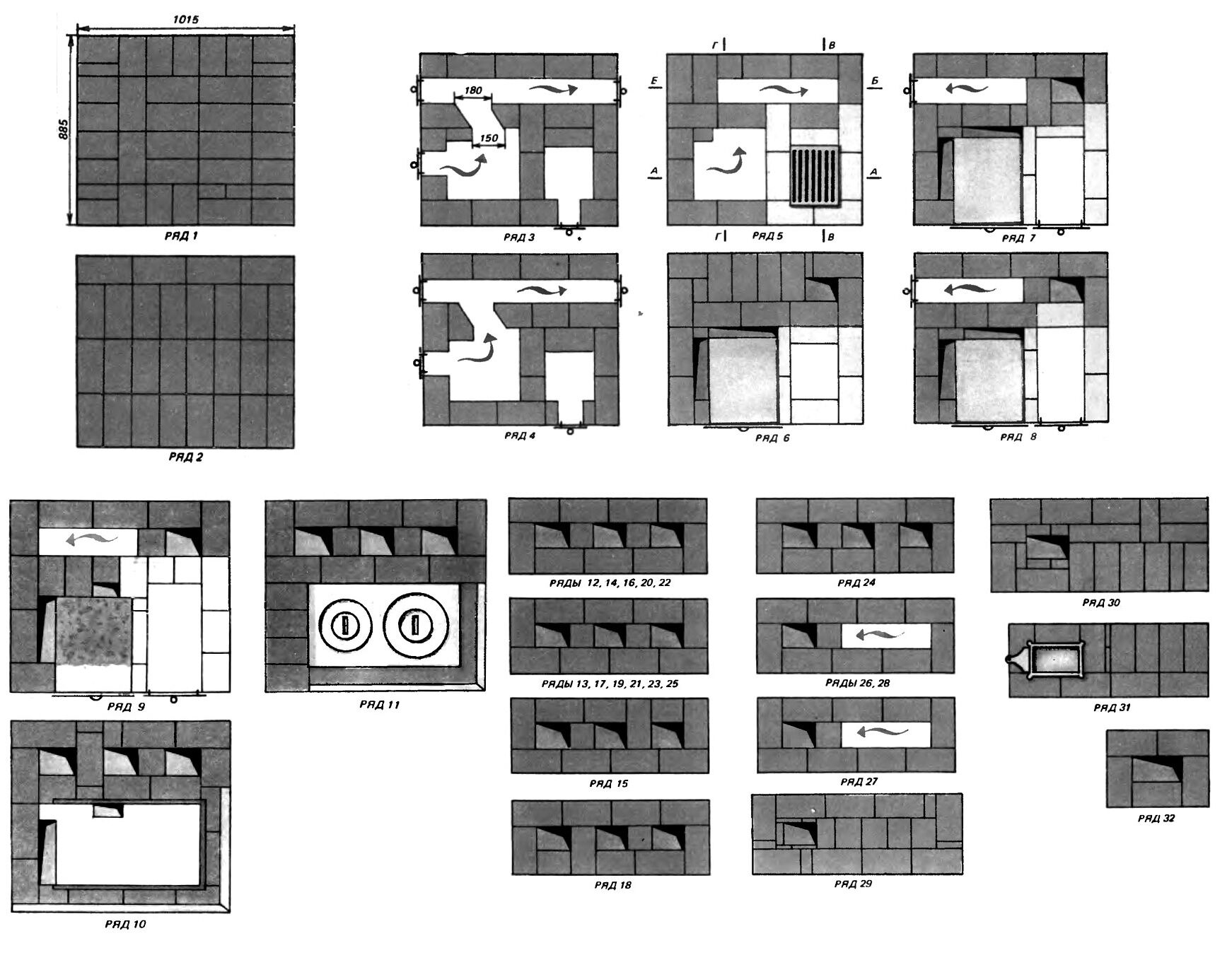

Фото 2. Чертёж и порядовка кирпичной конструкции для дачи с варочной поверхностью для приготовления пищи.

1. По отопительно-варочной схеме сооружается универсальная печь. Её конструкция включает в себя топку, дымоход, зольник, варочную поверхность, а также духовой шкаф. Такая печь довольно массивна и её редко монтируют на дачах, где предусмотрена альтернативная система отопления. Она пользуется наибольшей популярностью на территории России, так как объединяет в себе функции двух описанных ранее схем. С её помощью организуют эффективное отопление помещения и готовят вкусную пищу для всей семьи.

Справка. Описанные варианты печей для дачи включают в себя дополнительные элементы по индивидуальному предпочтению хозяина.

Роль дополнения может сыграть удобная лежанка, дровяная сушка, духовой шкаф или водогрейный бак. Печи имеют положительные и отрицательные стороны, которые учитывает хозяин дачи, перед тем как приступить к закупке материалов, выбору места и выкладке будущего приспособления для обогрева и приготовления пищи.

Из чего можно сделать устройство?

Чтобы выкладка печи прошла удачно, выполняют подготовительные мероприятия, играющие важную роль для дальнейших операций по сборке. Чтобы всё получилось, необходимо:

Выбрать проект. Руководствоваться следует основными пунктами — функциональностью печи и конструкционными особенностями помещения, в котором будет располагаться будущая печь.

Если речь идёт о больших коттеджах, то предпочтение лучше отдать массивным сооружениям, оборудованным толстыми стенками.

Сложить такую печь непросто, желательно приглашать опытных мастеров печного дела.

Чего не скажешь про приспособление для отопления небольшого дачного домика — с выкладкой подобной конструкции справится любой желающий. Она не обладает большим количеством трудоёмких элементов.

Выбрать материалы. Основным строительным материалом для выкладки дачной печи является огнеупорный кирпич. Специалисты советуют закупить качественный кирпич у надёжного производителя и перед использованием подготовить его. Кирпичи тщательно очищают, после чего замачивают в воде на 12 часов.

Для выкладки топки используется шамотная разновидность упомянутого строительного материала. Перед применением его не замачивают, а просто споласкивают. Особое внимание уделяется выбору и приготовлению цементного раствора. Его приобретают в готовом виде или замешивают самостоятельно. Потребуются металлические листы толщиной не менее 3 мм для изготовления двери топки. Варочную поверхность, входящую в конструкцию, приобретают отдельно, как и водогрейный бак.

Если провести подготовительные мероприятия качественно, то выкладка пройдёт без задержек и трудностей.

Вам также будет интересно:

Подготовка места для печи

Перед тем как начинать выкладывать саму печь, устраивают фундамент. При благоприятном стечении обстоятельств постройку основания производят на этапе строительства самого дома. Если это невозможно, то фундамент печи обустраивают отдельно от основания, на котором стоит домик. Если произойдёт усадка дома, то фундамент печи не должен быть подвержен деформированию.

При постройке фундамента требуется:

1. Разместить на полу сегмент для вырезки.
2. Вырезать место под основание.
3. Углубиться в землю на 70 см.
4. Построить деревянный опалубок.
5. Защитить дерево от влаги, которую содержит цемент. Для этого по периметру стелят плотный полиэтилен.
6. Залить раствор цемента на высоту опалубка.
7. Уложить сверху металлическую сетку, выполняющую армирующие функции.
8. Выложить на ровной поверхности два кирпичных ряда по периметру.
9. Уложить поверх кладки рубероид в два слоя.

Если выполнить все операции качественно, то печь надёжно установится и простоит долгое время.

Как построить печь для дачи своими руками

После того как фундамент подготовлен, необходимо:

Приступить к выкладке печи. 1 ряду уделяется особое внимание, так как от него зависит форма будущей конструкции. Мелом делают разметку, после чего приступают к сплошной кладке.

Далее переходят ко 2 ряду, который отличается от первого тем, что его выкладывают с учётом дверцы поддувала. 3 ряд монтируется с учётом обустройства зольной камеры. 4 и 5 начинают формировать топку и выкладываются шамотным кирпичом. Для 6 используется аналогичный строительный материал. Вместе с ним закладывается основание топки.

7, 8 и 9 ряды образуют саму топку. 10 играет роль перекрытия духовки. 11 организуется с учётом монтажа варочной поверхности. Выкладка рядов с 12 по 16 представляет собой строительство каналов дымохода. 17 и 18 перекрывают варочную поверхность.

19 и 20 предусматривают монтаж дверцы, через которую печь будет чиститься. Ряды с 21 по 23 делают в соответствии со схемой дымохода. 24 и 25 выкладываются с учётом монтажа металлического листа. На 26 ряду устанавливается задвижка. 27 и 28 необходимы для обустройства отверстия дымохода.

Фото 3. Вариант порядовки печи из кирпича для дачи. Всего включает 43 ряда.

Произвести облицовку. Приступают к этой процедуре после того, как конструкция полностью выложена. Используется декоративный камень, керамическая плитка или красный кирпич. Во время этого шага уделяют особое внимание тому, что любой материал, который наносится на внешнюю часть строения, отрицательно влияет на отдачу тепла.

Просушить печь. Этот этап является необходимым, так как в кладке остаётся много влаги от цементного раствора. Чтобы сделать всё правильно, открывают дверь топки и оставляют на 10 дней. Если постройка производится летом, то просушка идёт сама по себе. Зимой обязательно использование вентилятора.

Внимание! Строго соблюдайте описанную выше последовательность шагов, и печь получится качественной и долговечной! Правильно подготовленный фундамент и качественная кладка гарантируют продолжительный эксплуатационный период.

После выкладки возникает необходимость защитить конструкцию от воздействия окружающей среды. Для этого производится облицовка внешних поверхностей конструкции при помощи керамического, клинкерного кирпича или декоративной плитки. Подобная мера не только защитит прибор, но и придаст печи эстетичный и неповторимый внешний вид.

Возможные сложности

Бывают ситуации, когда хозяева дачного домика хотят протопить помещение как можно быстрее, но у них ничего не выходит. Чтобы воздух в доме нагрелся, требуется не менее 3—4 часов. Эта проблема характерна для всех кирпичных печей. Процесс нагрева ускоряют, делая кирпичные стены более тонкими. Это целесообразно, если отапливается небольшое помещение. Ухудшает теплоотдачу большое количество внешней облицовки, такой как плитка или декоративный камень.

Кирпичная печь не способна обогреть помещения, находящиеся от него в относительной дальности. Эту проблему невозможно решить корректировкой конструкции одного приспособления. Чтобы воздух равномерно нагревался по всему большому дому, монтируют сразу 2—3 печи в разных частях строения.

Со временем конструкция разрушается с некоторой вероятностью. Это обусловлено усадкой и сезонными сдвигами грунта.

Чтобы избежать этого явления, фундамент самой печи нельзя связывать с основанием дома. Важно разделить эти две конструкции и предотвратить любую зависимость между ними.

В процессе эксплуатации имеет место деформация конструкции. Так происходит, потому что при нагревании шамотный кирпич, использованный при кладке топки, имеет свойство расширяться. Во избежание подобного нежелательного явления при выкладке между керамическим и шамотным кирпичом оставляется зазор 5 мм.

Серьёзной проблемой при эксплуатации становится разная степень температурного расширения строительных материалов, входящих в состав печи. Эту проблему решают путём прокладки асбестового шнура между металлическими и кирпичными компонентами.

Разрушение кладки также является неприятным моментом, свидетельствующим об использовании некачественной глины. Во избежание подобного момента применяется строительный материал речного происхождения, который пролежал на открытом воздухе не менее 24 месяцев.

Установка готовой печки на даче

Место для печи определяют ещё на этапе строительства дома. Самым удачным местом для размещения является наружная стена. Размещая отопительную систему подобным образом, хозяин создаст уют и получит возможность использовать печь для приготовления пищи. Но если требуется обогреть большое помещение, то лучше монтировать печь в центре.

Если речь идёт о доме двухуровневой разновидности, то задумываются об обогреве второго этажа. В фундаменте отводят специальное место для размещения массивной конструкции весом около 200 кг. Во время установки придерживаются следующих требований:

1. На полу перед дверцей топки укладывают лист из металла, обладающий несгораемыми свойствами.
2. При монтаже выдерживают расстояние от стен и потолка, которое доходит до 125 см.

При установке первым делом оборудуется основание. Особое внимание уделяется отходу дыма. Сегодня широко распространена сборка дымохода из готовых деталей с последующим монтажом. Его сооружают и из кирпича. Такая конструкция обладает более продолжительным сроком эксплуатации. При установке дымохода необходимо:

1. Присоединить к патрубку первый элемент дымохода без утеплителя.
2. Сделать отверстие для трубы. Его проделывают в определённом месте и при необходимости обрабатывают слоем тепловой изоляции.
3. Поднять трубу на 4—5 метров и укрепить специальными кронштейнами.
4. Вмонтировать на конце дымохода гаситель искры и сетку. Он не позволит влаге или осадкам попасть внутрь.

При соблюдении всех описанных этапов выбора места для печи и соблюдения технологии при монтаже конструкция будет работать максимально эффективно.

Фото готовых проектов

Фото 4. Печь-камин, выполненная из кирпича. Устройство установлено в центре помещения.

Фото 5. Печь для обогрева помещения, сделанная из кирпича. Топка огорожена термостойким стеклом, благодаря чему можно любоваться огнем.

Фото 6. Кирпичная печь для дачи. Если устройство расположено рядом с деревянными стенами, их необходимо пропитать огнезащитными веществами.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс проектирования кирпичной печи для обогрева дачи, показывается её порядовка.

Правильная эксплуатация устройства

Чтобы построенная печь не доставляла неприятностей, таких как нежелательное возгорание, следует:

1. Чистить печь перед началом интенсивной эксплуатации. При необходимости производят побелку и ремонт.
2. Обеспечить утолщение кирпичной кладки в местах контакта с деревянными перекрытиями.
3. Не оставлять работающую печь без присмотра.
4. Не использовать для разведения огня в топке горючие жидкости, такие как бензин или керосин.

При соблюдении описанных мер пожарной безопасности использование отопительной системы не доставит каких-либо проблем.

чертежи с порядовками, кладка своими руками

Дровяная кирпичная печь – традиционное решение для дачи и выгодная альтернатива газовому и электрическому оборудованию. Помимо очевидной экономичности, она радует теплоемкостью, высоким КПД и многофункциональностью. Но все эти преимущества могут стать реальностью только при обдуманном выборе конструкции печи и ее грамотном сооружении.

О чем эта статья

Проекты

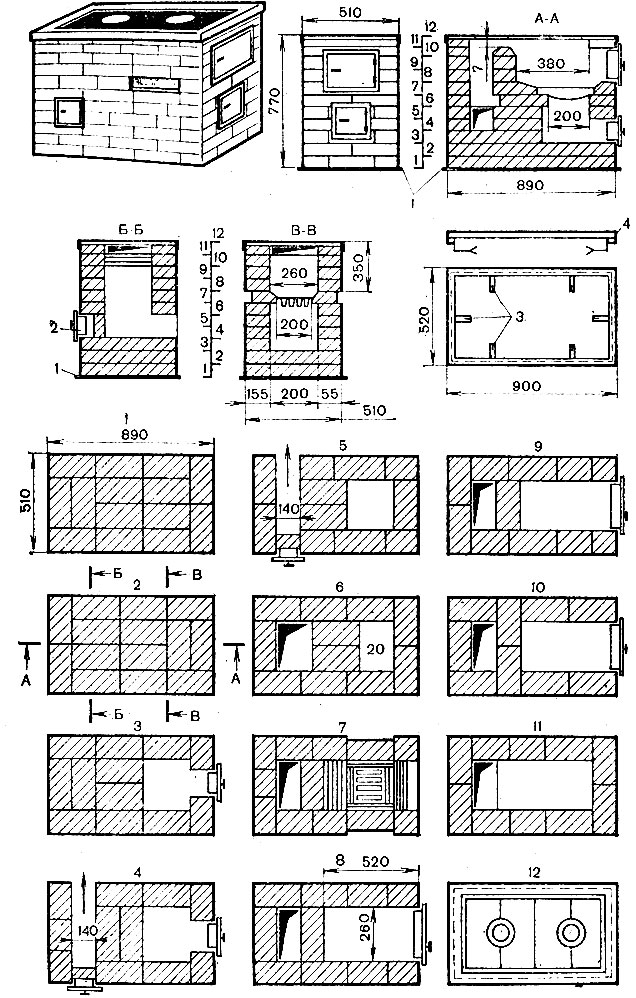

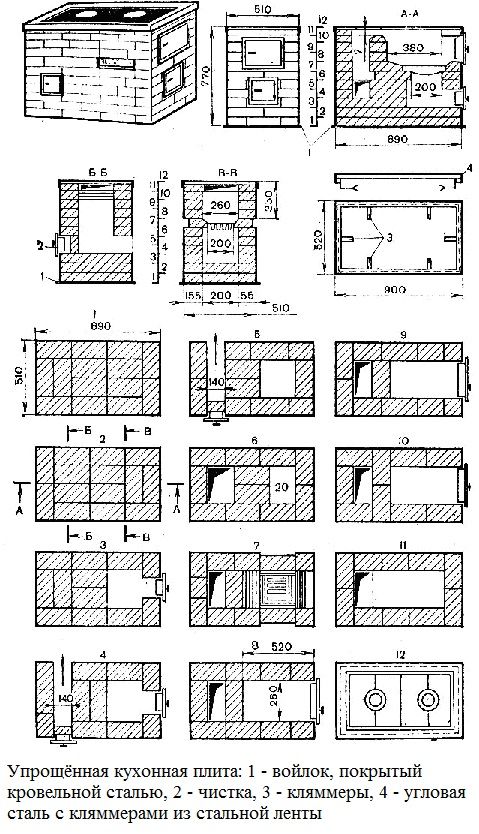

Первый проект, который хотим предложить – комбинированная конструкция, отвечающая сразу за две функции: обогрев помещений и приготовление пищи, другими словами — варочно-отопительная печь. Возможно, это наилучший вариант дачной печи, так как она имеет небольшие размеры, достаточно экономична и проста в постройке. Внешний вид весьма аскетичен, но для дачи вполне достаточен.

Второй вариант заслуживающий внимания – компактная печь, предназначенная только для обогрева помещений. Конкурентное преимущество модели – небольшие габариты при высокой теплоемкости.

Еще одним прекрасно подходящей для дачи печью является печь малютка, являющееся компактной варочно-отопительной печью. Имеющей более высокое КПД по сравнению с первым вариантом, но немного сложнее в постройке. Мы подробно разобрали порядок строительства печи малютки в отдельном материале — проект и строительство печи малютки.

Возможно, кому-то из читателей захочется чего-то большего. Для вас мы подготовили подборку печей, которые как правило строятся не на даче, а в жилом доме. Разумеется, они сложнее и дороже в постройке:

• «шведка» – отопительно-варочная конструкция с увеличенной духовой частью;
• голландка – эргономичная отопительная печь с вместительным прямоугольным топливником без поддувала;
• русская – крупногабаритная варочно-отопительная печь с характерной широкой верхней частью, которая может использоваться для хозяйственных нужд.
• камин — для тех кому не нужно готовить на печи, а хочется лишь добавить уюта.

Строительство своими руками

К вашему вниманию главные правила и нюансы кладки печи по первому из приведенных на этой странице проектов. Мы выбрали этот вариант так как считаем его наиболее удачной печкой для дачи.

Выбор места размещения

Первое на что стоит обратить внимание — это безопасность. Согласно СНиП III-Г. 11—62 такую печь необходимо размещать не менее чем в 26 см от стен, защищенных от возгорания. Защитой может выступать кирпичная кладка толщиной в полкирпича на глиняном растворе.

С точки зрения удобства, стоит расположить ее рядом со входом, чтобы не таскать дрова через всю комнату.

Обустройство фундамента

Учитывая, что рассматриваемая печь не является очень тяжелой, то возможны варианты строительства фундамента. Подробней они описаны в отдельной статье о строительстве фундамента для печи. Мы же рассмотрим самый надежный вариант, одинаково подходящий как для маленькой, так и для огромной печи — независимый бетонный фундамент.

Фундамент должен быть на 5–10 см шире с каждой стороны будущей печи.

Для его укладки первым делом разметьте рабочую площадку. Она должна быть отдельно стоящей, то есть не соединятся с фундаментом дома.

По периметру обозначенной зоны выкопайте котлован глубиной около 60–70 см. Насыпьте на дно ямы слой бутового камня в 15 см затем залейте его бетоном. После чего повторяйте процедуру до того моменты пока фундамент не достигнет нужной высоты.

Спустя 2–3 недели, уберите опалубку и засыпьте щели между фундаментом печи и дома мелким песком.

Последний шаг – гидроизоляция фундамента: застелите высохшее основание рубероидными листами.

Выбор кирпича

Функциональность и долговечность дачной печи напрямую зависят от кирпича, из которого она выполнена, поэтому выбору главного рабочего материала нужно уделять особое внимание. Исходя из эксплуатационных свойств, на эту роль подходят два вида кирпича. Шамотный — для кладки стен топки, полнотелый красный — для всего остального. Они изготавливаются посредством высокотемпературного обжига и прессования, поэтому отличаются повышенной огнеупорностью и плотностью.

При покупке внимательно осмотрите материал на наличие деформаций – кирпичи не должны иметь сколов и пустот.

Помимо кирпича, вам понадобятся следующие комплектующие:

• дверцы для поддувала и топки;
• колосники;
• металлические уголки;
• чугунная варочная панель.

Приготовление раствора

Следующий этап работы – замешивание раствора для качественной связки кирпичей. Оптимальный вариант – купить уже готовую сухую смесь для кладки и развести ее в воде в соотношении, указанном на упаковке продукта.

В случае если рядом нет хорошего строительного магазина – статья о подготовке печного раствора своими руками вам в помощь.

Кладка печи

Печь проста, поэтому по схеме понятно как ее класть. Мы же разберем некоторые особенности не видные на чертеже:

1. При кладке первого ряда, сначала уложите кирпичи по периметру. Отрегулировав уровень ряда, заполните кирпичами оставшееся внутреннее пространство.
2. Толщина сцепляющего раствора не должна превышать 5 мм. Дабы получить гладкие швы, после каждого нового ряда убирайте излишки раствора кельмой, а через каждые 3–4 ряда протирайте кирпичную кладку влажной кистью или тряпкой.
3. Монтирую дверцы – сложите проволоку втрое и скрутите ее. Запустите в монтажные отверстия дверки и уложите в швы по всему периметру печи, проволока крепится раствором.
4. Не забывайте о перевязке – центры кирпичей одного ряда должны проходить по швам следующего ряда.
5. Перед тем, как вводить готовую печь в эксплуатацию, ее необходимо просушить. Естественная сушка должна длиться не менее пяти суток. Это время все дверцы и каналы печи должны быть приоткрытыми. И только спустя пять дней можно выполнить первую растопку маленькими порциями.

Отопительно варочные печи из кирпича своими руками: проекты, чертежи и схемы

Классическим средством отопления в загородном доме в России с давних времен служит кирпичная печь.

Кирпичная отопительная печь с натуральной отделкой и серыми швами

Несмотря на стремительно развивающиеся технологии – печь до сих пор остается надежным средством, которое эффективно обустраивает комфорт в доме. Конечно, сейчас можно приобрести электрические или газовые отопительные или варочные приборы, но ничто не сравнится с традиционной печкой из кирпича, с помощью которой можно и дом отопить и вкусную еду приготовить. Они наполнят ваш дом уютным теплом от живого танцующего огня, а пища, приготовленная на них будет отличаться неповторимым вкусом.

Сложно ли сложить отопительно-варочную печь новичку?

С давних времен строительством кирпичных печей в домах занимались профессионалы. Секреты мастерства передавались из поколения в поколение и печники всегда были уважаемыми людьми в своей местности. Однако наступил новый информационный век и сведения о технологиях уже не передаются из уст в уста, а широко распространяются в сети. Конечно, строительство кирпичной печи требует определенных профессиональных навыков и без их наличия не стоит и браться за полноразмерную печь в доме.

Но, ознакомившись с основными принципами строительства кирпичных отопительно варочных печей вы вполне можете для начала соорудить небольшую печь в летней кузне. Также знание этих принципов поможет вам не попасть впросак при беседе с подрядчиком, которому вы заказываете строительство такой печи.

Конструкция отопительно-варочной печки

Отопительно-варочная кирпичная печь представляет собой довольно сложное инженерное сооружение. Начинать ее строительство лучше всего с качественного проектирования. Подробный проект и сопутствующий ему расчет поможет вам выверит все нюансы строительства и избежать ошибок.

кирпичная печь со створками

В интернете имеется множество проектов отопительно-варочных печей, но каждый отдельный чертеж  подходит только для индивидуального дома, а не всем подряд. Прежде всего из-за геометрических размеров помещения. Поэтому лучше всего составить индивидуальное решение, которое удовлетворит вас с функциональной стороны и впишется в ваше жилище.

Начинаем возводить отопительно-варочную печь, а нужен ли фундамент?

Сама по себе кирпичная печь – это довольно массивное сооружение, но необходимость строительства фундамента возникает только для конструкций весом свыше 750 килограмм. Более легкую теоретически конструкцию можно расположить непосредственно на деревянном полу, но при том условии, что он выдержит такую нагрузку. Но кирпич и дерево пола имеют разный срок службы и поэтому даже легкие кирпичные печи рекомендуется ставить на фундамент.

Вес будущей печи вычисляется расчетами, исходя из размеров и веса предполагаемых к использованию строительных материалов. Если не знаете как его подсчитать — взвесьте один кирпич и умножьте на количество кирпичей в конструкции. Прибавьте к этой цифре вес смеси и воды и все металлические детали: дверцы, задвижки, трубы. К получившей цифре прибавьте 50%, потому что вы что-нибудь могли не учесть!

Обратите внимание, что фундамент массивной кирпичной печи не должен быть связан с фундаментом самого дома. Дело в том, что стены помещения и печь могут давать разную нагрузку и разную степень усадки, вследствие несовпадения которых в конструкции могут появиться трещины, хорошо если трещина пойдет по печке, а если по стене дома?

Под печь обычно размещается ленточный или плитный фундамент. Принципы его строительства – такие же, как и для жилых помещений:

• Проводится расчет
• На местности размечается место, учтите, что края фундамента должны выступать за габариты печи не менее, чем на 5 сантиметров
• Копается котлован, глубиной около полуметра
• На дно котлована укладывается песчано-гравийная подушка, которая затем утрамобовывается
• Сверху на подушку заливается тонкий слой жидкого цементно-песчаного раствора
• Строится опалубка, при этом верхний уровень фундаментной опоры располагается на 15 сантиметров ниже уровня пола
• Монтируется армирующий каркас
• Заливается бетонный раствор

После созревания бетонного раствора, которое обычно происходит в течении нескольких недель поверхность бетонного фундамента необходимо гидроизолировать. Для этого используется либо жидкий гидроизоляционной материал, либо листовой рубероид. Рубероид можно положить в несколько слоев.

Порядовка самой популярной отопительно-варочной печи в России

Первые ряды кирпичной печи выкладываются сплошной лентой. Обычно цоколь печи составляет 2-3 ряда кирпича.

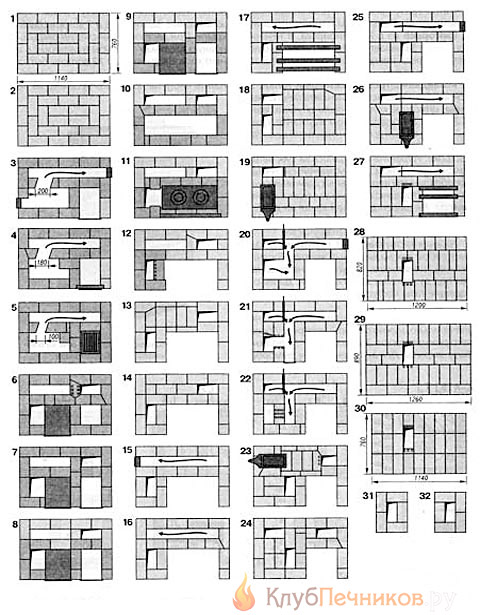

схема кладки печи по рядам

Следующие ряды печи формируют зольник, к которой образуется доступ для проведения чистки. На верхний ряд стенок зольника укладывается колосниковая решетка. Она служит для того, чтобы организовывался поток воздуха к топочному отсеку, а отгоревшие дрова падали в зольник.

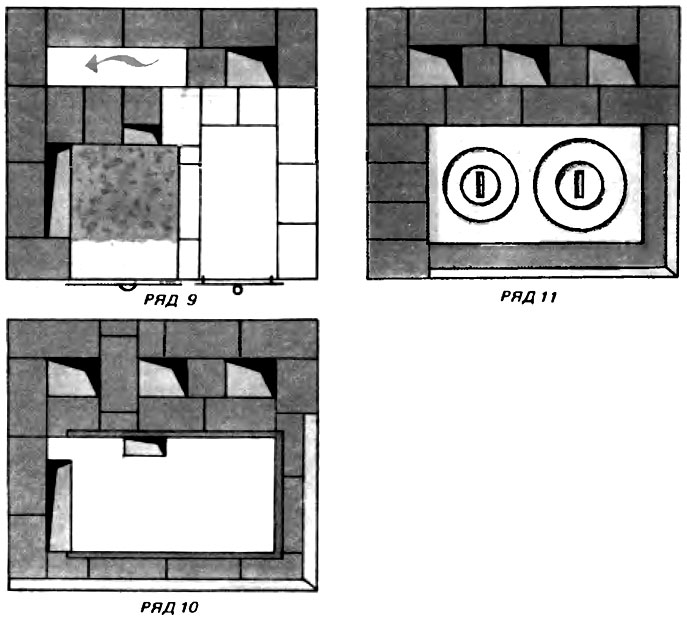

Схема кладки — часть 2

Следующим «этажом» идет топочный отсек. Для организации варочной поверхности прямо над топочным отсеком или чуть в стороне от него выкладывается участок для размещения варочной конфорки.

Особенности конструкции дымохода у отопительно-варочной печи, в чем существенные отличия?

Над топочным отсеком после строительства начинает формироваться дымоход. Конструкция дымохода имеет как правило сложную конструкцию. В ней должны предусматриваться либо горизонтальные участки, либо своеобразные колпаки. Связано это с тем, что поток дыма должен задерживаться внутри отсека дымохода и нагревать окружающие стенки, которые передают тепло в воздух помещения. Такая конструкция дымохода, в отличии от прямой дымовой трубы позволяет тратить меньше топлива для обогрева помещения.

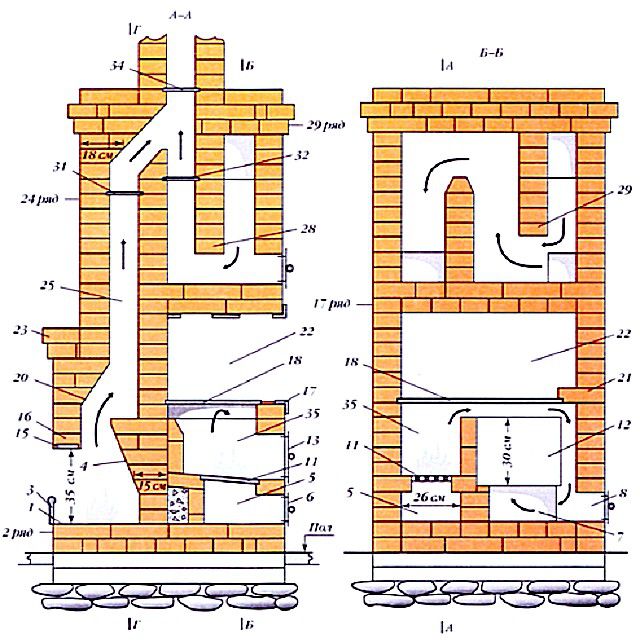

Схема дымохода отопительно-варочной печи

Кроме того, хорошая кирпичная печь может иметь в своей конструкции два пути для отвода дыма: летний и зимний. Направление потока горячего дыма определяется специальной заслонкой. В летние дни горячий дым направляется по кратчайшему пути для того, чтобы не создавать чрезмерный перегрев помещения. А вот в холодные зимние дни горячий дым идет по длинному извилистому пути, полностью отдавая свое тепло кирпичам дымохода, а следовательно и в помещение.

Также на дымоходе может быть задвижка, которая переключает дымоход на работу только варочного или только топочного отсека.

Из возможного оборудования печи можно отметить еще водогрейный бачок, дверцы с доступом к различным участкам для чистки и канал для забора воздуха для создания тяги.

А где же поставить такую печь?

Кирпичную отопительно-варочную печь рекомендуется ставить в простенок или в месте стыка межкомнатных перегородок. При таком расположении вы можете обеспечить нагрев нескольких помещений, не монтирую громоздкую и дорогую систему водяного или парового отопления. Однако, печь не должна быть расположена вплотную к стенам деревянного сруба.

Материалы, используемые при кладке печи

чертеж печи

Основная часть конструкции отопительно варочной печи монтируется их полнотелого красного кирпича. Этот же строительный материал используется и для формировании дымохода. Специальный огнеупорный кирпич используется для формирования топки и основания для варочной конфорки. Для того, чтобы разместить чугунную варочную конфорку в теле кирпича вырезается паз, либо формируется ряд кирпичей с уступом. Между собой кирпичи в печи скрепляются смесью из песка из глины в сочетании от 1 к 2 до 1 к 5. Для подготовки раствора песок просеивается через строительное сито, а глина на пару дней помещается в воду для размягчения. Итоговая консистенция раствора не должна растекаться по поверхности кладки, но и не липнуть к кельме. Для компенсации растекания добавляется песок, а для компенсации прилипания – глина. Шов между кирпичами должен быть в районе 5 миллиметров после высыхания. Для определения нужной консистенции раствора можно выложить пробную кладку из нескольких кирпичей. Использование цементо-песчаного раствора может привести к растрескиванию швов в зоне высоких температур.

Лучшим материалом для изготовления духовки, варочной конфорки, задвижек, дверок и колосниковой решетки является чугун. При использовании стальных элементов существует риск их преждевременного прогорания.

Между чугунными элементами и кирпичным корпусом печи размещаются прокладки из материалов, невосприимчивых к огню. Допускается использование асбестового листа или аналогичного шнура, картона из базальта. Чтобы надежно зафиксировать чугунный элемент в кирпичной кладке в швы заводится вязальная стальная проволока.

Обеспечение пожарной безопасности

Кирпичная отопительно-варочная печь является конструкцией повышенной пожарной опасности. Для защиты от выпадающих углей перед дверцей топки на пол монтируется лист кровельного железа. При проходе дымохода через деревянное перекрытие он изолируется негорючим материалом. При этом строительные нормы определяют, что конструкция дымохода должна располагаться от горючих материалов на расстоянии не менее полуметра.

Двухколпаковая отопительно-варочная печь: видео процесса кладки

чертежи и схема отопительной печи с варочной поверхностью, фото и видео

1.  Материалы для кладки печи
2. Обустройство фундамента: схема
3. Отопительно варочная печь своими руками: кладка
4. Модели отопительно-варочных печей: чертежи

Уже не одно столетие люди используют отопительно-варочные печи для дома, которые делают своими руками. Владельцы частных домовладений и загородных дачных построек часто устанавливают такие конструкции, обеспечивая себе комфортное проживание в холодные дни: благодаря своей функциональности они сегодня по-прежнему актуальны.

Исправить некачественную кладку практически невозможно. При обнаружении ошибки конструкцию придется разбирать до неправильно уложенного ряда кирпичей, а когда раствор уже застыл, это непросто.

Материалы для кладки печи

• кирпич марки М150 обычный красный — 1085 штук;
• кирпич шамотный или силикатный для обустройства топки – 150 штук;
• глина – около 200 килограммов;
• песок – примерно 100 ведер;
• стальная 2-миллиметровая проволока – 25 метров;
• уголок металлический размером 50х50 и 4040 миллиметров;
• лист рубероида 1х3 метра;
• лист металлический ГК-4 миллиметра размером 1,5х1,5 метра;
• изоляционный материал для отделки стен;
• асбестовый 5-миллиметровый шнур – 10 метров.

• доски для опалубки;
• песок;
• цемент;
• щебень;
• арматура.

• задвижки – 3 штуки;
• варочная поверхность с двумя конфорками;
• колосниковая решетка – 1 штука;
• дверцы для чистки – 5 штук;
• дверца поддувальная – 1 штука;
• дверца топочная – 1 штука.

Обустройство фундамента: схема

• фундамент, когда делают такие отопительно-варочные печи своими руками, должен иметь размер 1,2х 1,2 метра;
• дно ямы выравнивают и выстилают подушкой из песка толщиной 10-15 сантиметров;
• насыпают слой щебня высотой примерно 10-15 сантиметров;
• после укладки и утрамбовки щебня устанавливают опалубку. Обвязывают арматурную сетку – она должна охватывать всю толщину фундамента;
• заливку выполняют несколько раз, притом, что первые слои делают из гальки и цемента, а сверху помещают раствор из песка и цемента (марки 400) в соотношении 3:1;
• на то, чтобы фундамент застыл, отводят не менее 3-х недель;
• когда основание застынет, снимают опалубку и укладывают рубероид в 2 слоя. Первый ряд кирпичей укладывают на этот материал.

Отопительно варочная печь своими руками: кладка

На закрепленной гидроизоляции отмечают контуры самого первого ряда. Когда не планируется отделка печи декоративным материалом, тогда расшивку швов делают сразу, пока раствор не высох. На порядовках и вертикальных схемах, изображенных на фото, четко видно раскладку всех рядов и места установки всех чугунных изделий. В процессе кладки не следует забывать, что вертикальные дымоотводящие каналы должны иметь размер не менее 13х13 сантиметров (прочитайте также: «Отопительные печи для дома — кладка своими руками»).

С первого же ряда в такой модели печи предусматривают кладку поддувала.

При монтаже дверки к ней прикрепляют стальную проволоку и временно прижимают кирпичами для прочности. Потом проволоку отгибают в сторону, когда дверца будет обрамлена кирпичной кладкой (прочитайте также: «Печи отопительно варочные кирпичные — как сделать своими руками»).

В четвертом ряду обозначают отверстия для циркуляции нагретого воздуха, а на пятом – укладывают колосниковую решетку. Для стенок топки и порога используют силикатный кирпич.

В шестом ряду монтируют топочную дверцу, обмотанную асбестовым шнуром.

С 6 по 10 ряд кладку выполняют согласно схеме. Желательно десятый ряд скрепить рамкой, сваренной из уголка.

В одиннадцатом ряду на асбестовую прокладку укладывают варочную панель.

С 12 по 16 ряд кладку кирпича делают согласно схеме.

Над варочной поверхностью в 17 ряду укладывают уголок для размещения 18 ряда, на котором замыкают обрамление камеры над плитой.

С 19 по 23 ряды формируют сушильную камеру. На девятнадцатом ряду монтируют дверцу для сушки.

На двадцать четвертом ряду для выкладки потолка сушилки помещают металлический уголок, а на него – следующий ряд. На 25 ряду располагают дверцу для чистки.

С 26 по 29 ряд кладку делают согласно схеме.

На 30 ряду монтируют 2 задвижки.

По 38 ряд кладка продолжается по схеме.

Во 2-3 ряду размещают дверцу на отверстие для чистки, а в двадцать седьмом – дымоходную задвижку.

Часть печи, находящейся на втором этаже, выкладывают в форме широкого дымохода. А вид узкой трубы она приобретает под самым перекрытием второго этажа. Далее труба через чердак выходит на крышу. Ее оголовок прикрывают специальным зонтиком, предохраняющим от попадания в нее осадков, мусора и пыли.  Читайте также: «Как сложить отопительно варочную печь из кирпича – пошаговая инструкция».

Модели отопительно-варочных печей: чертежи

Когда площадь помещения ограничена, тогда предпочтительным вариантом будет компактная печь с наиболее необходимыми функциями, позволяющими обогревать дом и готовить пищу. При этом внешний вид конструкции должен украшать интерьер, а не портить его. Кладка из кирпича хорошо сочетается с отделкой стен, выполненных из натурального дерева.  Читайте также: «Кладка печи своими руками — как сложить печь правильно».

Отопительно варочная печь своими руками на видео:

Отопительно варочные печи из кирпича

Отопительно-варочная печь из кирпича своими руками

На сегодняшний день существует множество приспособлений для отопления жилых и нежилых помещений. Кто-то обогревает свое жилье котлом отопления, кому-то достаточно стандартных радиаторов, а кто-то выбирает кирпичные отопительные печи. Существуют кирпичные печи. использующиеся чисто в декоративных целях, а есть полнофункциональные отопительно-варочные печи из кирпича, которые способны выполнять несколько функций. Сегодня мы расскажем о том, как своими руками построить отопительно-варочную печь из кирпича .

Отопительно-варочные печи обладают очень многими преимуществами, так как они соединяют в себе кухонную плиту и отопительную печь.

«Шведка» – самая популярная отопительно-варочная печь

Схема печи “Шведка”.

Отопительно-варочные печи из кирпича пользуются большой популярностью. Иногда печи такого типа называют «голландкой», но это неправильно. «Голландки» не предназначены для приготовления пищи, они выполняют исключительно отопительные функции и являются дополнением к русским печам, использующимся для более интенсивного прогрева изолированных помещений.

Отопительно-варочная печь – это «шведка». Если вы решаете строить печь из кирпича своими руками. лучше всего сразу сделать ее с функцией духовки. Такой вариант очень понравится хозяйкам, любящим готовить различные запеканки и печь вкусные пироги.

Варочно-отопительные печи – универсальное и удобное решение

Стандартные варочно-отопительные печи имеют духовой шкаф и регулируемую заслонку зима-лето.

Схема отопительно-варочной печи “Шведка”.

Эта функция позволяет использовать отопительно-варочные функции печи раздельно, пользуясь при этом всего одной топкой. Подобное решение позволяет использовать печку в любое время года.

Кроме чертежа и порядовки печи потребуется подготовить необходимые инструменты и материалы.

Для постройки печи из кирпича своими руками вам понадобится следующее: красный кирпич, топочная дверка, прочистные дверки, поддувальная дверка, чугунная плита с одной малой конфоркой (вырезается из обычной плиты), духовой шкаф, задвижки, колосниковая решетка, лист плоского шифера, предтопочный лист, стальная полоса.

Количество и размер приспособлений подбираются в соответствии с выбранными габаритами печи и особенностями ее конструкции. Инструменты – стандартный набор для кладки кирпича.

При возведении варочно-отопительной печи из кирпича своими руками обязательно нужно устроить фундамент и обеспечить его гидроизоляцию.

Кирпичные печи отопления: что нужно знать о кладке

Схема кладки кухонной кирпичной печки-плиты с котлом.

Кладка варочно-отопительной печи из кирпича своими руками должна быть ровной и прочной, внутренние поверхности каналов конструкции должны быть гладкими, без пустот и остатков раствора в швах. Допустимое вертикальное отклонение на всю высоту конструкции – не больше 1 см, неровности на лицевой стороне печки – не больше 0,5 см. Каждый из рядов кирпичной кладки должен быть ровным и горизонтальным, это контролируется правилом и уровнем. Толщина швов в кладке варочно-отопительной конструкции из красного печного кирпича должна быть не более 5 мм, а из шамотного (огнеупорного) – 3 мм. Чем меньше толщина швов, тем лучше печная кладка. Швы при этом не растрескиваются и не выкрашиваются, а кладка получается максимально прочной. Перевязку швов лучше делать в полкирпича, хотя перевязка в ¼ кирпича также допускается.

Дымовые каналы должны быть постоянного сечения на всем протяжении, сужения не допускаются. Сечение и длина канала должны быть таковыми, чтобы тягой дымовой трубы обеспечивалось нормальное движение газов из топки в каналы и дальнейший отвод в атмосферу. Выход дымовых газов из топливника и прочих отверстий в пространство помещения не допускается.

Кладка отопительно-варочной печи своими руками

Кухонная плита полной заводской готовности, работающая на твердом топливе: а – общий вид, б – элементы плиты; 1-варочный настил, 2 – патрубок, 3 – ограждение, 4 – боковая поверхность, 5 – топливник, 6 -дверка, 7 – решетки, 8 – порог, 9 -зольниковая коробка, 10 – полость, 11 – термометр, 12 – окно, 13 – духовой шкаф, 14 – кран, 15 – водогрейная коробка, 16 – переключатель.

Устраивая первый ряд кирпича своими руками, нужно помнить, что он самый важный. От устройства первого ряда зависит общая конфигурация отопительно-варочной печи. Кирпичи нужно укладывать аккуратно. Обязательно проверяйте каждый из них строительным уровнем. Перед укладкой второго нужно установить дверцу поддувала, после чего можно возобновлять кладку.

Третий выкладывается в соответствии с порядовкой. За счет стесывания кирпичей обеспечивается необходимая конфигурация поддувала. Верхняя часть кладки должна совпадать с высотой дверцы. Укладка следующего начинается с правой стороны, причем лишь после того, как будет выполнена установка дверцы для чистки. Именно здесь выполняется перекрытие дверцы поддувала. За счет скалывания кирпича достигается получение квадратного отверстия над зольником.

Пятый ряд укладывается аналогично четвертому. Зольное отверстие продолжает сужаться. Следующий, как и все предыдущие, кладется в соответствии с порядовкой. В некоторых местах кладка осуществляется огнеупорным кирпичом (согласно чертежу). Чтобы обеспечить максимальное удобство укладки топлива на решетку, кромку кирпича перед ней скалывают. Решетка лежит на пятом.

Как известно, при нагреве металл расширяется. Ввиду этого между колосниковой решеткой и кирпичами шестого нужно оставить зазор в 1-1,5 см. Потом его можно заполнить золой или сухим песком.

Схема печи-голландки: 1 – заглушка для трубы, 2 – духовой шкаф, 3 – перекрывающая плита со встроенной задвижкой, 4 – каркас ниши из металла, 5 – топка, 6 – поддувало, 7 – колосники, 8 и 12 – отверстия для чистки, 9 – стальная полоса-опора, 11 – задвижка растопки, 13 – одноконфорочная плита.

В седьмом сначала нужно выполнить установку дверцы топочной камеры. Перекрытие правого канала осуществляется таким образом, что его место занимают три небольших канала. Восьмой и девятый ряды выполняются в полном соответствии седьмому. Высота кладки – на уровне дверцы топки. Кромки кирпичей, уложенных на перегородку правого канала и топки, стесываются для плавного течения дыма.

Укладка 10-го выполняется с использованием огнеупорного кирпича. Его укладка должна осуществляться с особой аккуратностью. С помощью строительного уровня контролируется горизонтальность каждого кирпича. Подобная осторожность обуславливается тем, что именно на него в дальнейшем укладывается металлическая варочная панель, поэтому перекосы здесь недопустимы. В данном ряду выполняется перекрытие дверцы топки. С правой стороны нужно оставить пару каналов с квадратным сечением.

Отопительно-варочная печь № 1—типа «шведки», малогабаритная, предназначена для отопления двух комнат площадью 25—30 м2.

Для 11-го ряда подходит обыкновенный кирпич. Осуществляется укладка варочного настила, он опускается на предыдущий. В 11-м у тех кирпичей, которые граничат с варочной плитой, необходимо стесать кромку. Если вы делаете печь из кирпича своими руками с духовым шкафом, в этом ряду нужно смонтировать раму для заслонки варочной камеры. Металлическая рамка дает возможность закрывать варочную камеру заслонкой, образуя тем самым духовой шкаф. Порядовка отопительно варочной печки, как правило, не имеет этого элемента.

В 12-м ряду нужно соединить два правых канала в один. Кладка осуществляется в соответствии с порядовкой. В следующем ряду правый канал снова перекрывается таким образом, что получается два канала. В 14-м есть очень важный момент – заслонка, которая позволяет перекрывать отводящие газы так, что во время варки не будет нагреваться вся печь. Этот элемент конструкции дает возможность готовить в летнее время, не нагревая помещение. В остальных моментах он полностью выполняется аналогично предыдущему. В следующем выполняется перекрытие заслонки.

Печь отопительно-варочная угловая.

В 16-м ряду необходимо установить дверцу. Она монтируется с правой стороны варочной камеры и выполняет функцию своеобразной вытяжки, через нее удаляются неприятные запахи и гарь, образующиеся в процессе приготовления пищи. В 17-м над варочной камерой необходимо уложить две металлические полосы. Они используются в качестве опоры при перекрывании камеры. В данном ряду также перекрывается дверца вентиляции. В простой русской печи перекрытие делается немного по-другому, как правило, в форме купола.

В 18-м и 19-м рядах полностью перекрывается варочная камера. Стальные полосы на данном этапе будут очень кстати. В 20-м на перекрытие варочной камеры необходимо установить на ребро два кирпича. Расстояние от них до задней стенки при этом должно равняться 40 мм. Устанавливается самоварная дверца, а также дверца для чистки. Следующий выкладывается аналогично. В 22-м выполняется перекрытие всех дверец. Справа нужно оставить два канала. Каналы над варочной камерой выполняются в следующих размерах: средний – 50 мм, а крайние – 110 мм.

В 23-м ряду кирпича осуществляется перекрытие каналов, находящихся над варочной камерой. Кирпичи укладываются на ребро подобно тому, как это делалось в 20-м ряду кладки. Следующий полностью повторяет предыдущий. 25-й и 26-й укладываются аналогично 22-му ряду. В следующем три кирпича устанавливаются на ребра. Расстояние друг от друга и от стенок кирпича должно быть в точности одинаковым. Справа снова остается один канал с квадратным сечением.

В процессе укладки 28-го ряда особое внимание необходимо уделить перевязке швов. Сам же он выполняется аналогично предыдущему. В 29-м справа должен быть один канал. С передней части вплотную выполняется укладка двух кирпичей. Эти кирпичи утапливаются в кладку наполовину своей толщины. Одной стороной они опираются на ребро на кирпичи, которые были уложены в предыдущем. Данный ряд кладки полностью перекрывает тепловую камеру. Обязательно нужно установить задвижку в дымовом канале.

Два последующих ряда кирпичной кладки своими руками выполняются в соответствии со схемой порядовки. Как уже становится понятным, над тепловой камерой выполнено три ряда кирпичной кладки. За счет этого достигается хорошая пожарная безопасность и прекрасная теплоемкость печи.

Следующий этап – устройство дымохода. Обязательно следите за перевязкой кирпичей. Когда укладка кирпича дымохода будет завершена, отопительную печь с духовкой можно считать готовой. Конструкция этой печи позволяет очень хорошо отапливать помещение, готовить домашнюю пищу, выпекать хлеб и вкусные пироги, используя всего лишь одну топку.

Как, используя чертежи, сложить кирпичные печи для дома с варочной плитой своими руками

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны. от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки. показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки. топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций. отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху. благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается. так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно .

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

• кирпич красный полнотелый марки М 150 — 580 штук;
• смесь сухая кладочная на глиняной основе — 200 кг;
• колосниковая решетка чугунная;
• дверца топки;
• дверца поддувала;
• чугунная плита с двумя разборными конфорками;
• духовка сварная из листового металла;
• задвижка дымохода — 2 шт;
• чистка — 3 штуки;
• стальной уголок равнополочный 40 мм — 170 см;
• полоса стальная 5х50 мм — 65 см;
• плоский шифер толщиной 10 мм — 1 лист;
• кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
3. следом — еще один аналогичный слой асбеста с теми же размерами;
4. лист кровельного железа с теми же отступами, что и асбест;
5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке :
Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах. продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда. в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

• 1 — топка;
• 2 — зольник и поддувало;
• 3 — духовой шкаф;
• 4 — водяной бак;
• 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича. что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда. как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Отопительно-варочные печи из кирпича: особенности и проекты

Отопительные печи из кирпича для дачи. при наличии минимальных навыков и необходимых материалов и инструментария под рукой, можно построить своими руками. Это не настолько тяжело, как может сперва показаться. Однако, чтобы сэкономить пространство помещения на установке плиты для приготовления блюд лучше всего остановиться на сооружении печи отопительно-варочного типа. Проект такой конструкции вы можете увидеть на фото ниже.

Как построить отопительно-варочную печь своими руками, какие виды печей такого типа существуют, мы и расскажем в данной статье. Также вы сможете взглянуть на готовые проекты отопительно-варочных печей из кирпича и взять их за основу своей работы и познакомиться с порядовками кладки кирпичей.

Классификация отопительно-варочных печей и их проекты

Отопительно-варочные печи подразделяются на такие типы конструкций, как:

• плита с отопительным щитком – такая конструкция имеет вид кухонной плиты, ее удобно использовать. Как правило, корпус такой плиты включает в себя духовой шкаф, из него дымовые газы выводятся в дымовой канал в стене, затем они пропускаются через каналы отопительного щитка и нагревают помещение;
• отопительно-варочная печка – включает в себя варочную нишу и дымооборот, который находится прямо над ней.

Также можно выделить следующие конструкции печей такого вида, которые можно брать за основу проекта по сооружению печи у себя дома:

• очаг кухонный – открытая плита, которая располагается по соседству с отопительным щитком. Можно оснащать дымооборотом вертикальной формы даже в помещениях постоянного проживания;
• печки, оснащенные сушильным шкафом – такой проект очень хорошо подходит для домов в деревне, используемых как постоянное жилище. Шкаф оснащают вытяжкой для вывода водяных паров во время сушки продуктов питания вроде фруктов или грибов. Печи с закрытой варочной нишей дополнены вытяжкой и дверцей из металла. А сама ниша при этом применяется в качестве сушильного шкафа. Если вам понравился проект такой конструкции, то порядовки включают в себя алгоритм установки дверок и их способ изготовления;
• печь с лежанкой – лежанка при этом отапливается отдельно от топливника всей печи, также, в зависимости от типа помещения, она может находиться параллельно или перпендикулярно печи. Ее устанавливают на деревянный пол, покрытый предварительно войлоком и железом для кровли;
• угловые печи ;
• с двумя ярусами ;
• печи, оснащенные дополнительными элементами для приготовления барбекю и домашнего хлеба.

Как видите, вариантов достаточно много, а проектов – еще больше. Ниже мы рассмотрим основные моменты, которые касаются возведения печи отопительно-варочного типа своими руками из кирпичей.

Из чего состоит отопительно-варочная печь

Для печи необходимо сделать отдельный фундамент из кирпичей и ни в коем случаем не перевязывать печь с фундаментом дома, поскольку они будут иметь разную усадку, соответственно, на стенах со временем начнут появляться трещины. Если речь деть о печи легче 750 килограмм. то ее можно будет устанавливать на пол из досок, если он не прогибается. Но даже этого лучше не делать, поскольку доски – вещь тоже недолговечная, а фундамент из кирпичей может стоять десятилетиями.

• гидроизоляционный слой из рубероида;
• выкладывается основание конструкции в виде нескольких рядов с перевязкой;
• затем – зольник и поддувало;
• кладка;
• еще сверху – колосниковой решеткой;
• потом идет топка;
• прямо над ней или с небольшим зазором размещены духовка и варочная печь;
• дымоход сложной формы или колпак (один или два).

Поскольку дым способен задерживаться изнутри, отопительно-варочная печь может считаться максимально эффективным решением в плане экономии топлива. Продукты сгорания способны в такой конструкции отдавать тепло дольше.

Отопительно-варочная печь из кирпичей должна быть оснащена специальной перемычкой. при помощи которой печные газы отводятся от колпака или дымохода в необходимую вам сторону, если вы летом хотите готовить так, чтобы в помещении не было слишком жарко.

На самом дымоходе есть две задвижки для отопительной функции и исключительно варочной. Также печка оснащается дверцей для очистки. каналом для подсоса кислорода и бачком для разогрева воды. Стенки печки, как правило, выходят на несколько комнат и это обеспечивает обогрев всего помещения небольшого дома.

Какие материалы нужны для сооружения отопительно-варочной печи своими руками

Итак, что же необходимо приготовить для работы своими руками:

• полнотелые красные кирпичи;
• огнеупорные кирпичи;
• раствор из песка и глины и цемент;
• чугунные дверцы, задвижки;
• чугунный колосник;
• плита и духовка из чугуна;
• для теплоизоляции – лист из асбеста или шнур;
• вязальная проволока для фиксации дверок на кладке.

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

• с лицевой стороны выложите кирпичи с перевязкой рядов;
• изнутри фундамент заливают жидким раствором, куда кладут камни;
• каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола .

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции. укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь. Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины .

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Соблюдение правил безопасности

Применение печи отопительно-варочного типа связано с необходимостью соблюдения следующих правил безопасности:

• перед топочной дверцей следует уложить лист кровельного железа ;
• в месте, где дымовая труба пересекает перекрытие, должна быть разделка в виде пространства, заполненного негорючим материалом, обладающим низкой теплопроводностью ;
• расстояние от дыма в канале до прочих горючих конструкций должно составлять как минимум 50 сантиметров ;
• нельзя выкладывать печи вплотную к стенам сруба, поскольку бревенчатая усадка может негативно повлиять на кладку кирпичей.

Отопительно-варочная печь независимо от своего типа – достаточно экономичное и эффективное решение для вашей дачи. И чтобы ее построить своими руками, не нужно владеть какими-то сверхъестественными строительными навыками. Достаточно определиться с проектом и дизайном, составить или найти порядовку, подготовить необходимые материалы и можно смело приступать к работе.

Шувалов Пётр Васильевич

Источники: http://1pokirpichy.ru/postrojki/otopitelno-varochnye-pechi-svoimi-rukami.html, http://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html, http://pechi.guru/pechi/proekty/otopitelno-varochnye-pechi-iz-kirpicha-osobennosti-i-proekty.html

Отопительно-варочные печи из кирпича: особенности и проекты

Отопительные печи из кирпича для дачи, при наличии минимальных навыков и необходимых материалов и инструментария под рукой, можно построить своими руками. Это не настолько тяжело, как может сперва показаться. Однако, чтобы сэкономить пространство помещения на установке плиты для приготовления блюд лучше всего остановиться на сооружении печи отопительно-варочного типа. Проект такой конструкции вы можете увидеть на фото ниже.

Как построить отопительно-варочную печь своими руками, какие виды печей такого типа существуют, мы и расскажем в данной статье. Также вы сможете взглянуть на готовые проекты отопительно-варочных печей из кирпича и взять их за основу своей работы и познакомиться с порядовками кладки кирпичей.

Классификация отопительно-варочных печей и их проекты

Отопительно-варочные печи подразделяются на такие типы конструкций, как:

• плита с отопительным щитком – такая конструкция имеет вид кухонной плиты, ее удобно использовать. Как правило, корпус такой плиты включает в себя духовой шкаф, из него дымовые газы выводятся в дымовой канал в стене, затем они пропускаются через каналы отопительного щитка и нагревают помещение;
• отопительно-варочная печка – включает в себя варочную нишу и дымооборот, который находится прямо над ней.

Также можно выделить следующие конструкции печей такого вида, которые можно брать за основу проекта по сооружению печи у себя дома:

• очаг кухонный – открытая плита, которая располагается по соседству с отопительным щитком. Можно оснащать дымооборотом вертикальной формы даже в помещениях постоянного проживания;
• печки, оснащенные сушильным шкафом – такой проект очень хорошо подходит для домов в деревне, используемых как постоянное жилище. Шкаф оснащают вытяжкой для вывода водяных паров во время сушки продуктов питания вроде фруктов или грибов. Печи с закрытой варочной нишей дополнены вытяжкой и дверцей из металла. А сама ниша при этом применяется в качестве сушильного шкафа. Если вам понравился проект такой конструкции, то порядовки включают в себя алгоритм установки дверок и их способ изготовления;
• печь с лежанкой – лежанка при этом отапливается отдельно от топливника всей печи, также, в зависимости от типа помещения, она может находиться параллельно или перпендикулярно печи. Ее устанавливают на деревянный пол, покрытый предварительно войлоком и железом для кровли;
• угловые печи;
• с двумя ярусами;
• печи, оснащенные дополнительными элементами для приготовления барбекю и домашнего хлеба.

Как видите, вариантов достаточно много, а проектов – еще больше. Ниже мы рассмотрим основные моменты, которые касаются возведения печи отопительно-варочного типа своими руками из кирпичей.

Из чего состоит отопительно-варочная печь

Для печи необходимо сделать отдельный фундамент из кирпичей и ни в коем случаем не перевязывать печь с фундаментом дома, поскольку они будут иметь разную усадку, соответственно, на стенах со временем начнут появляться трещины. Если речь деть о печи легче 750 килограмм, то ее можно будет устанавливать на пол из досок, если он не прогибается. Но даже этого лучше не делать, поскольку доски – вещь тоже недолговечная, а фундамент из кирпичей может стоять десятилетиями.

Далее идут:

• гидроизоляционный слой из рубероида;
• выкладывается основание конструкции в виде нескольких рядов с перевязкой;
• затем – зольник и поддувало;
• кладка;
• еще сверху – колосниковой решеткой;
• потом идет топка;
• прямо над ней или с небольшим зазором размещены духовка и варочная печь;
• дымоход сложной формы или колпак (один или два).

Поскольку дым способен задерживаться изнутри, отопительно-варочная печь может считаться максимально эффективным решением в плане экономии топлива. Продукты сгорания способны в такой конструкции отдавать тепло дольше.

Отопительно-варочная печь из кирпичей должна быть оснащена специальной перемычкой, при помощи которой печные газы отводятся от колпака или дымохода в необходимую вам сторону, если вы летом хотите готовить так, чтобы в помещении не было слишком жарко.

На самом дымоходе есть две задвижки для отопительной функции и исключительно варочной. Также печка оснащается дверцей для очистки , каналом для подсоса кислорода и бачком для разогрева воды. Стенки печки, как правило, выходят на несколько комнат и это обеспечивает обогрев всего помещения небольшого дома.

Какие материалы нужны для сооружения отопительно-варочной печи своими руками

Итак, что же необходимо приготовить для работы своими руками:

• полнотелые красные кирпичи;
• огнеупорные кирпичи;
• раствор из песка и глины и цемент;
• чугунные дверцы, задвижки;
• чугунный колосник;
• плита и духовка из чугуна;
• для теплоизоляции – лист из асбеста или шнур;
• вязальная проволока для фиксации дверок на кладке.

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

• с лицевой стороны выложите кирпичи с перевязкой рядов;
• изнутри фундамент заливают жидким раствором, куда кладут камни;
• каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола.

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь. Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины.

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Соблюдение правил безопасности

Применение печи отопительно-варочного типа связано с необходимостью соблюдения следующих правил безопасности:

• перед топочной дверцей следует уложить лист кровельного железа;
• в месте, где дымовая труба пересекает перекрытие, должна быть разделка в виде пространства, заполненного негорючим материалом, обладающим низкой теплопроводностью;
• расстояние от дыма в канале до прочих горючих конструкций должно составлять как минимум 50 сантиметров;
• нельзя выкладывать печи вплотную к стенам сруба, поскольку бревенчатая усадка может негативно повлиять на кладку кирпичей.

Отопительно-варочная печь независимо от своего типа – достаточно экономичное и эффективное решение для вашей дачи. И чтобы ее построить своими руками, не нужно владеть какими-то сверхъестественными строительными навыками. Достаточно определиться с проектом и дизайном, составить или найти порядовку, подготовить необходимые материалы и можно смело приступать к работе.

Таганок «Дача» своими руками + чертеж | Своими руками

Трудно представить отдых на природе или за городом без приготовления пищи на костре. А зола всегда нужна для удобрения сада. Но где жечь ненужные в хозяйстве дрова, если отопление в доме газовое, а разжигание огня на участке может привести к штрафам?

Таганок поможет приготовить еду без огня. Принцип его действия заключается в пролете струи горящих паров бензина по направляющему стальному колену к горшку.

Классический дизайн состоит из кольца с направляющим коленом и трех ножек. Ножки — съемные с винтами с накатанной головкой.

Имеется крышка диффузора теплового потока и решетка для чайника или кружки. Для защиты от возможных потерь ножки, диффузор и решетка прикреплены к таганке цепями.

Для себя уже сделал аналогичный таганок. Сначала вырезаю заготовки. Он согнул опорное кольцо диаметром 230 мм из круглого прутка диаметром 12 мм.

Концы круга приварили электродуговой сваркой. Затем он согнул две скобы из дюжины стержней, чтобы приварить направляющий колено к платформе.

Поставил купленное колено Ду48х90 в 10 мм от центра круга на обрезок доски семь десятков и приварил на место.

Втулки ног изготовил из стального прутка диаметром 20 мм. Заготовки нарезал дисковой фрезой на кусочки по 45 мм и на токарном станке просверлил отверстия диаметром 12,5 мм. В 15 мм от края просверлил отверстие диаметром 7 мм и нарезал резьбу М8.Сверху соосно приварил гайку М8. Готовые три втулки приваривают к кольцу на равных расстояниях с небольшим наклоном наружу.

Ушки для цепей и опорных «пятен» приварил к ножкам длиной 320 мм из прутка диаметром 12 мм. Цепи кладу на прижимных барашков.

Разделитель изготовлен из двух полос нержавеющей стали и стальной «заплатки» согласно чертежу. Просверлил в хвосте отверстие диаметром 4 мм и подвесил на цепочке к коленному бандажу.

Сварен накладную решетку в виде креста из полосовой стали сечением 20 × 3 мм. Также просверлил отверстие в наконечнике и прикрепил цепочкой к прижимному крылу.

Очистил готовое изделие от сварочных швов, капель и ржавчины. Поверхности обезжирили ацетоном и покрыли черной термостойкой краской.

Для удобства хранения и транспортировки на дачу сразу сшил чехол из кожзама.

Также рекомендуем прочитать: Живой огонь в очаге и чаша для него из бетона своими руками — пошагово

ПРИМЕЧАНИЕ — ДАКОТИАНСКИЙ ФОКУС СВОИМИ РУКАМИ

ДАКОЦКИЙ СВОИМИ РУКАМИ

Название «Дакотский очаг» происходит от одноименной группы племен индейцев Северной Америки.Сжатые американцами и враждебными племенами, они были вынуждены провести скрытный бой

Образ жизни. Этим условиям лучше всего отвечал очаг дакоты: от него меньше дыма, поэтому его легче спрятать от посторонних глаз. Удобно еще и тем, что при большей теплоотдаче требуется меньше дров. Такой костер будет хорошо гореть даже при сильном ветре. К плюсам можно отнести и то, что очаг Дакота не требует дополнительных материалов, так как его можно вкопать прямо в землю.

Вкратце об устройстве. Очаг представляет собой углубление в земле в форме кувшина. Максимальный диаметр у основания (в моем случае) около 70 см, к поверхности у горловины очаг сужается до 25 см для увеличения тяги — это своего рода дымоход. Глубина пода 70 см. Чтобы со временем горловина не развалилась, кирпичи лучше выложить на поверхность по периметру ямы на одном уровне с землей.

Воздух подается к основанию печи через туннель, выходящий на поверхность земли под углом 30-45 °.Размер канала 15 × 15 см. Именно благодаря этому нагнетателю обеспечивается интенсивное горение и практически полное отсутствие дыма. При этом следует учитывать, что отверстие поддувала снимается с наветренной стороны.

Чтобы сделать печь, вам понадобится только лопата. Почва на моем участке глинистая — это лучший материал для очага Дакота, потому что после обжига глина затвердевает, а очаг набирает силу. Но торфяник не подходит: пожар может привести к подземному пожару.Не рекомендуется строить очаг с поддеревом, чтобы не повредить корни.

У себя я выкопал кувшинообразное углубление указанных размеров, а затем для продувочного канала вырыл траншею от места выхода канала на поверхность почти до самого дна очага. Оставшееся расстояние до камеры сгорания покрывали коротким туннелем, чтобы не повредить горловину очага. Затем он проложил в траншею наклонный канал из кирпича и сверху засыпал его землей.Чтобы животные не попали в канал, он закрыл его металлической решеткой. На все ушло пара часов. Очаг дакота удобен в готовке — кастрюлю или чайник ставят прямо на железную сетку или арматуру, накладываемую на горлышко очага. Огонь можно быстро потушить, если накрыть сам очаг железным листом. В этом случае тепло в духовке сохранится 10-15 часов. Также необходимо закрыть очаг из соображений безопасности, чтобы туда не попали дети и животные.

Вот уже второй год использую удобный во всех отношениях очаг Дакота, для строительства которого требовалось провести несложные земляные работы.

© Автор: С. МУХИН Саратовская область

ТАГАНОК СВОИМИ РУКАМИ — ВАРИАНТЫ ВИДЕО

© Автор: А. МАТВЕЙЧУК Тюменская область

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Печь три в одном на даче своими руками (+ чертежи) | Своими руками

Когда я выкладывал для вас чертежи ваших отопительных и кухонных духовых шкафов, я прочитал много комментариев.

Многие дачники говорят, что для дачи такой вариант печи не подходит из-за больших габаритов.

Предлагаю еще одну универсальную конструкцию, но поменьше. Данную печь, скорее, можно назвать разогревательной и варочной, но она также может успешно готовить хлеб и различные блюда. .Дело в том, что дверца топки расположена в 4 ряду кладки, а не в 10, как обычно.

Печь на плане — шестиугольник, где топка занимает длину 4,25 кирпича, а отопительный щит — 5,5 кирпича. Это сделано для того, чтобы увеличить теплоотдачу как камеры сгорания, так и теплового экрана. Последний, кстати, располагается на траншеях, что также увеличивает теплоотдачу печи (см. Раздел ВВ).

Теперь о принципе действия.Холодный воздух, как и более тяжелый, заглатывается через траншеи с уровня пола помещения, проходит между внутренними стенками топки и створкой (при прогревании), поднимается и уходит обратно в помещение на 12 уровне ряда кладки. через тепловую нишу. В этом случае стенки заслонки выполняются накладкой на ребро для увеличения теплоотдачи топки.

При установке топки с толщиной стенок в полкирпича и повышенной теплоотдачей чугунной плиты, нагревательную плиту следует делать толщиной 1/4 кирпича для увеличения теплоотдачи.

Топочная камера и чугунная плита отделены друг от друга с помощью устройства, установленного внутри облегченной арки (это хорошо видно на разрезе AA).

Секрет в том, что на горение топлива в камере сгорания в данном случае плита не влияет, и она выгорает как в обычной отопительной печи (температура в которой, конечно, намного выше, чем в других типах топок). печи), поэтому камера тоже нагревается до состояния, вполне достаточного для приготовления пищи.

Футеровка печи здесь не предусмотрена, но эта печь не предназначена для выпечки хлебобулочных изделий (и стальная печь этому не способствует). Но можно варить супы и каши, а также проводить томные продукты), как в обычной русской печи. В свою очередь, плита интенсивно нагревается — под ней проходят газы из топки и нагревают ее достаточно для жарки, варки и других пищевых операций.

Такая печь предусмотрена для работы как летом, так и зимой.В первом случае для нормальной и эффективной работы устанавливается специальный дымовой клапан в 16 ряду кладки (см. Раздел AA). При этом обычная верхняя дымовая заслонка (которая устанавливается, как правило, в клаки 23 серии) должна быть открытой (это касается эксплуатации и зимой).

Ширина печи вместе с печью между внутренними стенками топки и нагревательной плитой равна четырем кирпичам, что делает конструкцию более компактной. Во избежание растрескивания внутренней кладки створки последняя изготавливается из кирпича толщиной 2/4, как и торцы последней (что хорошо видно на разрезе ВВ и представлено в порядке 12 рядов). .

См. Также: Плита 3 в 1: Русская готовка и отопление (+ чертеж-схема)

Чертеж схемы печи

© Автор: Михаил КОРЯГИН.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Буржуйка в гараже собственных чертежей. Современное использование топочных печей. Купите печь или сделайте сами.

Прекрасный бюджетный вариант отопительно-варочной плиты — буржуйка. Он невероятно удобен и прост в использовании и эксплуатации. Такой прибор хорошо иметь на даче, в мастерской, в гараже и еще где-нибудь. Водяной конфоркой можно обогреть несколько комнат. В продаже сегодня много разных моделей, от скромных функциональных до изысканных ретро.

Но цену их не назовешь низкой. Поэтому мастера, имеющие некоторый опыт, имеющие инструменты и подходящий металл, могут попробовать сделать эффектный буржуйк своими руками.

Вырезаем из бутылки

Самый простой вариант буржуйки можно сделать из подручных материалов. Для этого подойдет толстостенная бочка, старая промышленная канистра или газовый баллон (естественно, пустой).

Находчивые народные умельцы заводят трубы подходящего диаметра, колеса из внешних колес и листы металла.

При выборе исходного средства для работы следует учитывать, что слишком тонкий металл при сильном нагреве деформируется, а изделие из него потеряет форму. Оптимальная толщина материала 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже небольшой буржуйки своими руками потребуется следующее:

Печи буржуйки бывают разных видов, но суть одна

• Болгарка — Инструмент угловой шлифовальный, а также специальные расходные материалы к нему — круги шлифовальные и диски отрезные.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитной маской и рабочим костюмом.
• Молоток для отделения шлака.
• Инструменты для измерения: рулетка, маркер, мел, линейка металлическая, складной метр.
• Долото, плоскогубцы, молоток.
• Сверло по металлу с набором сверл.

Выбор той или иной модели зависит от многих составляющих: место будущего размещения, ее размер, назначение печи.Для жилых комнат он должен иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из куска трубы или из металлических листов.

Аккуратное лобовое стекло своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она умела не только обогревать помещение, но и нагреть воду.

Для облегчения выбора необходимо ознакомиться с различными вариантами горелок длительного горения и способами их изготовления.

Горелка газовая

Сделать такую ​​печь можно разными способами:

• Из двух газовых баллонов, установленных перпендикулярно один поверх другого;
• Из одного цилиндра, расположенного горизонтально или вертикально.

Первая модель способна выделять больше тепла, потому что площадь, которая нагревается и выделяет тепло, фактически вдвое больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие варочной панелью, красиво отделать внешнюю часть бургера, он послужит достойным украшением любой комнаты.

Требуемый материал

В первую очередь, в зависимости от выбранной модели, вам потребуются пустые баллоны от газа, один или два.

Дополнительно им понадобятся:

• Листовая сталь от 3 мм, для устройства перемычки между зольником, топкой, а также варочной панелью.
• Чтобы печь выглядела солиднее, понадобится готовая дверца из чугуна с литым рисунком.
• Если внешний вид изделия не принципиален, то для двери подойдет кусок металла.Его можно вырезать из стального листа или из самого баллона.
• Труба дымоходная. Его диаметр должен быть 9-10 см.
• Для решетки и ножек потребуется стальной уголок или арматурный пруток d (диаметр) 1,2-1,5 см.
• Готовую чугунную решетку можно купить в специализированном магазине. Также его роль может выполнять дно (в нем просверливаются отверстия) горизонтально лежащего баллона.

Та, что вторая модель может быть сделана из большого воздушного шара, а может быть сделана из маленького.Соответственно получится большой сосуд или маленький из баллона. Все зависит от типа и размера помещения, для которого он предназначен.

Подготовка цилиндра

Поскольку недавнее содержимое газового баллона было газом, необходимо предусмотреть возможность того, что внутри него есть некоторая концентрация. Если начать работу с таким воздушным шаром, то любая маленькая искра может вызвать взрыв. Поэтому не стоит пренебрегать необходимыми тренировочными процедурами.

Последовательность:

Залить водой и оставить на сутки

• Полностью раскручивает кран, который находится на самом верху цистерны .Его заливают водой и оставляют в таком виде в подсобке или на улице где-нибудь на сутки.
• По истечении указанного времени жидкость удаляется. Имеет неприятный запах, поэтому делать это возле дома не рекомендуется.
• Баллон готов к работе.

Вертикальный ветерок из газового баллона

Размеры наценки

Обозначение заготовки : определяется расположение зольника и топки. Вам понадобится рулетка и маркер .Булгаков вырезал намеченные фрагменты (они пригодятся для дальнейшей работы). Они ошпариваются, снабжены петлями, фланцами и защелкой — получаются чудесные двери.

С внутренней стороны сложите кольцо из толстой проволоки. Это основа, к которой приваривается арматура. В результате получилась решетка. Уровень его установки прилагается. Решетка должна находиться на 3-5 см ниже проема для двери. Решетка будет разделителем топки и камеры зольника.Прутки арматуры варить на расстоянии 0,8-1 см друг от друга.

К проему топки (с одной стороны) приварены петли дверцы, которая должна свободно открываться и закрываться. Напротив, делают ригель, который будет запирать дверь в закрытом положении с топкой. На пепельнице так же крепится дверца.

Верхняя часть цилиндра отрезана, металлическая панель приварена к плите плиты.

Дымоход можно вывести через боковую или заднюю стенку топки или через саму верхнюю часть.В первом варианте варочная панель получит больший размер, что для кого-то может быть принципиальным.

Вертикально стоящий аэростат занимает значительно меньшую площадь, чем горизонтально расположенный. В любом случае от печи по дровам до стены должно быть не менее 20 см. Стена должна покрывать любой термостойкий материал.

Из пары цилиндров — самая производительная буржуйка

Естественно, два цилиндра нагревают воздух в помещении быстрее, чем один .Кроме того, в верхней части такого устройства можно вварить бак с горячей водой и оборудовать его краном и подключениями воды. Сначала готовится «горизонтальный» цилиндр, от которого отрезается верхняя часть.

События с баллоном №1

В нижней части потенциальной топки (боковой стенке цилиндра) просверливается несколько рядов отверстий, которые я сыграю как своего рода решетку. На нем находится зольник — в нашем случае ящик из толстого металла. Он должен быть оборудован герметичной дверцей, не допускающей выхода золы и раскаленных углей.

По бокам зольника следует приварить ножки конструкции. Над лежащим воздушным шариком круглое отверстие.

На нем будет вертикальная часть буржуйки. Дверку удобно делать из головки второго цилиндра; в несварном патрубке с фиксатором — для регулирования интенсивности горения. Если петли дверцы расположены вверху, то крышка под своим весом будет плотно прилегать к проему топки, что снизит до минимума поступление воздуха.

События с аэростатом №2

Здесь самое главное — вырезание той формы, которая точно надета на первый цилиндр: они свариваются. В этой части топки (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубку, а некоторое время циркулируя.

Пластины металлические с проделанными отверстиями привариваются внутрь вертикальной полости на расстоянии 25-40 см .Отверстия расположены ближе к краю окружности моста и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант — Три равноудаленные перемычки. Вертикальный цилиндр с перемычками сверху приварен к горизонтальному, снабжен патрубком для дымохода (сваркой).

Печная горелка из бочки

Печка из бочки больше других, да и места ей нужно больше. Но он также может обогреть гораздо большую комнату.

Как и первая модель, печь-буржуйка из баллона может быть выполнена как в горизонтальном, так и в вертикальном исполнении.

Оба подходят для обогрева технических, хозяйственных и жилых помещений. Для работы понадобятся: труба для буржуйки 10-15 см, лист металла и сама бочка.

Вертикальная модель

На поверхности заготовки отмечается будущее расположение дверок печи и поддувала, место пропила.

Ствол разрезан пополам, каждая часть является отдельной работой. Из листа стали вырезается круг диаметра ствола, в котором делается отверстие для патрубка дымохода.

В верхней части самой заготовки делается отверстие для совмещения с заготовкой на варочной панели.

Патрубок дымохода приваривается к подготовленному для него отверстию в бочке, через отверстие вверху продевается и устанавливается варочная панель. Приваривается к бокам самого ствола. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Барьер (заготовка круглая с отверстиями) приваривается снизу к верхней части. Когда верхняя панель и низ этой половинки готовы, можно вырезать отверстие для топки (ее дверцы). Проем заклеивается металлическими планками, дверь снабжена ручкой с защелкой и петлями.

Они аккуратно приварены к стволу таким образом, чтобы дверца легко двигалась вперед-назад, а ригель доходил до держателя крючка. В самом низу ствола сделано отверстие для зольника (поддувала) . Дверь изготавливается и навешивается так же, как и для топки. Обе половинки соединяются в единое целое с помощью сварки.

Модель горизонтальная — процесс ее изготовления практически полностью аналогичен изготовлению горизонтальной печи из баллона.

Своими руками просто: печь карлик «Гном»

Компактная печь из толстого металлического листа — одна из самых популярных самодельных печей этого типа.Смотрится фабрично, умно и аккуратно, отлично впишется в дизайн любого помещения. По размеру это отличная буржуйка для дачи: она займет мало места, при этом замечательно обогреет комнату и будет использоваться для готовки.

Можно сделать простой-несложный корпус, который разделен на зольник и топку. Если оборудовать его внутри плит перегородками, он приобретет дополнительные теплообменные свойства. Такой прибор позволит дольше сохранять тепло, а иногда это крайне необходимо.

Чертеж печи «Гном»

Для изготовления этой модели понадобится толстый стальной лист (0,3-0,4 см), стальная труба подходящего размера 5/5 или 4/4 см. Чехол для конфорки можно найти в профильном магазине, а можно сделать самому.

Предоставляем чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносятся контуры будущих деталей печки. Это его будущие стены, плиты для размещения внутри, решетка.В лицевой панели сделаны отверстия для пепельницы и топки (прямоугольные).

Из полученных в процессе металлических деталей изготавливаются двери: угол обварится, снабжен петлями и защелками, установлен на лицевой панели. На нем, но изнутри, приваривается одна из подготовленных пластин. По размеру он должен быть на 10 см меньше боковых стенок изделия.

Вторая из пластин приваривается к задней стенке на расстоянии 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех углов устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки крепятся сварочные ножки из уголка или толстой арматуры.

На боковых частях на одном уровне приваривают уголки.

В будущем они будут служить для установки колосниковой решетки. Просверлите отверстия в решетке; по-другому его можно сделать из стержней арматуры сваркой. Или вы можете просто купить готовую вещь.

Все стенки печи собраны и свариваются. Чтобы обеспечить герметичность швов снаружи, можно установить уголки на 3/3 см. Конструкция приобретет больший вес, но при этом большую надежность. К устройству приваривается крышка с горелкой и насадкой.

Для облагораживания полученного изделия все сварные швы на нем зачищаются, после чего поверхность покрывается термостойкой краской.

Специальный экран, панели которого устанавливаются на тыльную и боковые поверхности, не только повысит безопасность работы системы, но и за счет образования дополнительного конвекционного потока значительно повысит ее производительность.

Печка-буржуйка — верный спутник дачников, охранников и любителей ремонтировать машины в собственном гараже. Владельцы небольших частных домов также часто используют этот вариант отопления как наиболее экономичный и мобильный.

Такая печь вполне способна за считанные минуты обогреть небольшое помещение, а благодаря современным дизайнерским решениям не испортит интерьер загородного дома. Сделать буржуйку своими руками практически каждый, кто поставит перед собой такую ​​цель.Как это сделать, мы рассмотрим в этой статье.

Чтобы нагреватель занимал минимальное количество времени, необходимо подготовить следующие инструменты:

Сварочный аппарат (не менее 200А)
Электроды и защитная маска для сварки
Болгарка
Круги отрезные и шлифовальные по металлу
Молоток-шлакоотделитель
Щетка по металлу
Плоскогубцы, простой молоток, долото
Сверло со сверлами
Измерительный прибор ( рулетка, метр)

Внешний вид и технические характеристики печи-буржуйки могут быть разными.Для каждой комнаты подойдет своя духовка, которая сможет не только обогреть ее, но и гармонично вписаться в интерьер. За основу будущего печки можно взять листы металла или применить готовое изделие: металлическую трубку средних размеров, бочку, газовый баллон или баллон. В любом случае толщина стенки не должна быть менее 3-5 мм.

Если нужно отапливать гараж, то подойдет практически любой вариант, так как от такой печки требуется только обогрев небольшого помещения. Для буржуки, которая будет в доме, важен и эстетический аспект — внешний вид агрегата, поэтому от некоторых вариантов лучше отказаться сразу.Немаловажным моментом является также вид топлива, которое используется

Это вариант, который просто не подходит для отопления жилых помещений. Из-за резкого запаха, который выделяется при сгорании масла, находиться подолгу в таком помещении не очень приятно. Даже если сработает хорошая вытяжка, все в доме пропитается именно этим «ароматом». Эта печь отлично подходит для обогрева гаража и других нежилых помещений.

Для его изготовления понадобится металлический лист толщиной 4-5 мм, который будет разрезан на части, и труба дымохода.Все элементы печки вырежьте болгаркой. Края деталей зачищаются. Перед вырезанием необходимо произвести правильную разметку всех деталей, согласно чертежу.

В трубе правильной длины проделываются круглые отверстия. Этот патрубок предназначен для соединения верхнего и нижнего бака турбокомпрессора. В верхнем резервуаре также нужно просверлить два круглых отверстия: одно для трубы дымохода (вверху слева), второе для соединительной трубы (внизу справа). Нижний бачок печки выполнен аналогично, только в центре бака сделан вырез под патрубок.Для заливки топлива необходимо предусмотреть заливную горловину, которая снабжена сдвижной крышкой.

Нижняя часть резервуара делается плоской, к ней привариваются четыре или три ножки. Чтобы нижняя и верхняя части не расшатывались, их укрепляют дополнительными скобами жесткости. Сварные швы необходимо тщательно очистить, а духовку покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает эта духовка?

Буржуйка производит тепло следующим образом: длинная тонкая палочка или скрученная бумага воспламеняет отработанное масло в нижнем баке.Когда отработка загорелась, крышку заливной горловины следует закрыть. Воздух для горения будет поступать по трубе, которая соединена с верхним баком. Поднимаясь вверх, горячий воздух нагревает верх плиты до высокой температуры. Он становится настолько горячим, что на нем можно даже согреть чайник.

Такая печь — идеальный вариант для гаража, так как она удачно обогревает небольшую площадь, а отходы для печи всегда найдутся среди владельцев автомобиля.

Если вы планируете сконструировать отопительный прибор из трубы или бочки, нужно правильно подобрать диаметр.Это напрямую зависит от размеров помещения, которое необходимо обеспечить теплом.

Буржуйку из бочки можно использовать в жилище при условии, что она сделана аккуратно и правильно. Этот вид наиболее популярен для отопления коттеджей.

В бочке прорезаны два прямоугольных отверстия, которые будут соединены с топкой и зольником. Нарезанные части используются для дверей. Их вырезают на нужный размер, обрамляют металлическими планками и прикрепляют к таким импровизированным дверным ручкам и защелкам.

Внутри ствола (трубки) приварите два кронштейна в виде уголка. Это держатели для решетки, которые расположены чуть ниже дверей. В качестве решетки можно использовать сварную арматуру или купить готовую в магазине.

Отрезок трубы приваривается плотно, к его нижней части привариваются опоры. Сверху трубы вырезается отверстие для дымохода, в которое вставляется и приваривается труба.

Только после этого устанавливаются двери. Их прикрепляют к дверным петлям и устанавливают крючок для защелки, отмеряя ранее необходимый уровень.

Для придания печи эстетичности необходимо тщательно очистить сварочные швы и покрасить изделие термостойкой эмалью. Если все сделать аккуратно, такой обогреватель будет смотреться не хуже заводского аналога. После высыхания краски печь подключают к трубе дымохода, который выходит на улицу.

Это наиболее простой в реализации и практичный вариант. Несмотря на то, что такая буржуйка занимает много места, для обогрева ее используют чаще других моделей.Очень удобно и то, что на поверхности емкости можно подогреть воду в чайнике или кастрюле, а также сушить одежду.

Использованный газовый баллон очень подходит для печки. Это практически готовая форма для буржуйки, требующая минимальных доработок.

Отрезается верхняя часть цилиндра, где находится кран, и на ее место вваривается заглушка. Внизу цилиндра делается квадратный вырез — это будет топка. Отрезанный кусок необходимо повернуть в дверцу топки.Для этого его очищают металлом и прикрепляют к нему ручку для открывания. Впоследствии к отверстию придется приварить металлические петли, на которые будет надеваться дверь. Устанавливать само полотно двери лучше в самом конце, когда бургер уже полностью готов.

Для того, чтобы воздух попадал в топку, в днище цилиндра просверливают несколько отверстий. Они придадут тягу и будут служить огнестрельными заграждениями. Чтобы сгоревшая древесина не упала на пол, к дну баллона приварен металлический ящик — зольник.Его можно сделать из более тонкого листового металла. Пепельница также оснащена дверцами.

После этого к баллону крепятся ножки из металлического уголка или усеченных труб.
В задней части печи будет размещена дымовая труба. Для этого необходимо в верхней части вырезать круглое отверстие, совпадающее с диаметром трубы, и приварить его туда.
Сверху можно оборудовать самодельную плиту. Его можно сделать из металлической решетки или арматуры, приварив к верхней части баллона каркас.

Такая буржуйка — отличный вариант для обогрева дачи, гаража или бытовки. Он универсален и не занимает много места в помещении.

Из всех вариантов эта печь самая компактная и аккуратная. Применяется в жилых комнатах, где благодаря прямоугольной форме печь легко украсить и сделать ее практически незаметной.

Наибольшей популярностью пользуется заводская модель «Гном». Его структура довольно проста, а передача тепла очень эффективна.

Эта печь состоит всего из нескольких элементов: болота, зольника и дымохода.Печь установлена ​​на четырех ножках. На втором рисунке представлена ​​более сложная конструкция печи, длительное время сохраняющая тепло.

Это сооружение можно построить самостоятельно. Рассмотрим подробнее, как это сделать

Для этого понадобятся такие расходные материалы: лист металла, толщиной не менее 4 мм, дымоходная труба и стальной уголок. Кроме того, нужно приобрести чехол для конфорки.

Резка должна состоять из четырех стенок, нижней и верхней варочной поверхности.Чтобы топливо в топке сгорело полностью, необходимо использовать специальные плиты, которые располагаются внутри печи. Таким образом, в камере сгорания будет производиться больше тепла.

В передней части конструкции вырезаны проемы под топку и зольник. Позже они будут прикреплены к двери на петлях, с ручками и замками.
Сверху прорезается вырез, соответствующее размерам детали, и отверстие для трубы, через которую будет выходить дым.

К низу печки приваривают ножки из подготовленного уголка.
Место, где будет стоять решетка, отмечено на боковых панелях. Здесь из углов привариваются отрезки, которые будут служить опорой для решетки. Решетку можно сделать своими руками. Для этого необходимо просверлить в стальном листе большое количество отверстий, чтобы он стал похож на сито, или сварить решетку из стальных прутков.

На небольшом расстоянии (не менее 15 см) от варочной панели в верхней части плиты приваривается плита.Он должен соответствовать размеру печи, но не доходить своим концом 8-9 см. Чуть ниже ставим вторую такую ​​же тарелку. Он также не должен доходить до конца резервуара, только в передней части. Эти пластины образуют дополнительные ленточные проходы внутри печи. Тепло от горящего топлива попадет в образовавшийся коридор и нагреет пластину. Таким образом, больше тепла останется внутри резервуара, а не попадет прямо в трубку.

Правила пожарной безопасности очень важны при использовании самодельного обогревателя.Чтобы печь приносила в комнату тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Установите печь на огнеупорное основание. Это может быть плитка, металлический лист или кирпичная кладка. Стены возле печи также следует беречь от перегрева. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Ставить мебель и любые другие горючие предметы возле плиты ни в коем случае нельзя.

Малейшая искра или слишком высокая температура поверхности турбокомпрессора могут стать причиной возгорания.

Чтобы исключить возможность скопления продуктов горения в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржука, и как можно обеспечить приток свежего воздуха в комнату, отток из нее угарного газа.

Устанавливайте плиту в менее загруженном месте, не позволяйте детям играть в игры рядом с прибором. Соблюдая эти простые правила, вы обеспечите себе недорогое тепло в холодное время года.

Устройство турбонагнетателя достаточно простое. При сжигании горючего материала в замкнутом пространстве с притоком воздуха и дымоудалением стены нагреваются и нагревают комнату. Самая простая печь должна состоять из трех элементов:

• топочная камера;
• дверь с воздушными каналами для свежего воздуха;

При этом, чтобы добиться максимальной эффективности печи, нужно соблюдать многие пункты:

• соотношение размеров конструкции
• возможность регулирования притока воздуха;
• полное выгорание топлива и др.

Как сделать буржую своими руками, чтобы учесть все необходимые моменты для ее максимально эффективной работы? Для максимальной его работы требуются точные теплотехнические расчеты. Тратить его не нужно, так как на чертежах указаны все точные размеры.

Основные технические требования

Буржуйка — это название печи, подразумевающее точный теплотехнический расчет. Размеры дымохода в буржуйке напрямую зависят от размеров камеры сгорания.Если труба слишком широкая и пропускает все скапливающиеся газы, то помимо дыма через трубу будет уходить и нагрев , а также большой объем совершенно не сгоревших материалов, в результате чего печь не нагреется.

Ширина трубы должна быть такой, чтобы создавать сопротивление. По расчетам, число для диаметра дымохода в миллиметрах должно быть в раз больше, чем в 2,7 раза Число, обозначающее объем камеры сгорания в литрах.Например, если объем камеры составляет 25 литров , диаметр дымохода должен быть 65 миллиметров .

Как горит топливо в печке

Несмотря на то, что решетки, через которые зола падает на дно печи, почти остывает, тепло на дно бака все же передается. Из-за этого буржуйки обычно ставят на ножки достаточной высоты по чертежам , а под плитой кладут, чаще всего асбест, поверх которого укладывают лист металла, превышающий на 35 сантиметров размер духовки по длине. периметр, как на видео.Утилизируйте бургер на расстоянии не менее 1,2 метра от стен комнаты.

Самой опасной частью печи считается дымовая труба . В нем делается упор на самые горячие газы, которые могут продолжать гореть, из-за чего дымоход постоянно горячий, при его сборке нужно чаще сверять чертежи.

Дополнительные модификации

В настоящее время турбины могут работать, будь то твердые, жидкие или даже газообразные.В зависимости от типа топлива, конструкция топливного элемента добавляет решетку , решетки, воздуходувки и т. Д. . Посмотрев видео, вы сможете увидеть многие из них, а после нахождения рисунков кому интересно. Печь способна сжигать даже уголь. При добавлении направляющих внутрь топки взломщик можно использовать даже как тарелку для варки .

Если по чертежам планки выполнены съемными, то топка может иметь два режима горения. Можно собрать универсальную пепельницу со съемным патрубком, и в этом случае в одном буржуйке можно будет применить три разных вида топлива в зависимости от положения нагнетателя и дополнительных деталей по разным чертежам.

Используя буржуек

При учете теплотехники и пожарной безопасности мастера ничем не ограничиваются в создании буржуки любого вида и любой формы. Многие канадские, финские и шведские промышленные производители задавались вопросом, как сделать привлекательной буржуйку , и со временем изготовить аналогичные печи в потрясающем исполнении — с такой конструкцией их можно разместить в дачных домах как предмет интерьера вместо камина .

Кстати, камин в сборке более сложный, требует комплект затрат , а также согласование чертежа проекта на установку. При размещении турбины согласования не требуется, так как они не считаются стационарным элементом. Как видно из видео, многие мастера отапливают с помощью таких печей свои гаражи, дачи и мастерские, и каждый самодельный бургер имеет свою схему.

Разновидности эффективных духовок

Можно работать на бургер.Он служит дольше и лучше нагревается по сравнению с металлом. Использование воды можно ограничить только фантазией — можно просто поставить на верх печи емкость с водой (и использовать ее в хозяйственных целях), приварить каналы или карманы для воды по бокам конструкции, полностью оберните духовку и дымоход по периметру металлической трубкой и пропустите по ней воду, как на видео. Такие же пробирки можно носить и по периметру комнаты .Для большинства вариантов уже доступны чертежи.

Прокладки чугунные литые

Такие печи очень долго сохраняют тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки использовались военными в походах . Конструкция считается самой надежной, она никогда не перегорает, благодаря своей «всеядности» очень экономичен и незаменим для хорошего обогрева помещений. Но в качестве тарелки для кипятка она не подходит, да и в домашних условиях вряд ли будет изготовлена.

Самый продолжительный

Инженер Быстров создал конструкцию длительного горения. Такие буржуйки имеют верхнюю загрузку, в ней нет решетки. Такую печь часто используют в коптильнях, для сушки стен, сушки одежды рабочих. Сжигание опилок до полного догорания в печи, собранной по этой схеме, может длиться 19 часов. Как раз достаточно продолжительного горения можно получить при использовании дров в качестве топлива .

Главное отличие печки на дровах в том, что они могут работать в двух режимах, что можно посмотреть на видео.Если помещение необходимо быстро отапливать, необходимо на несколько сантиметров отодвинуть зольник, открыв полностью заслонку . Второй режим используется для сохранения температурного показателя в доме или на даче в одном месте при длительном горении топлива . В этом режиме дрова будут гореть намного медленнее, потреблять очень мало кислорода и выделять больше тепла, чем в обычной топочной печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии подачи кислорода (заслонка и зольник закрыты).В этих условиях древесина не будет гореть — они будут тлеть, причем не все сразу, и их небольшая часть . Остальное только нагреется, из-за чего образуется горючий газ, который впоследствии сгорит и обеспечит тепло помещения.

Самая простая печь для дачи изготавливается из самых доступных материалов, иногда даже из подходящих отходов. Топливо — древесина или опилки, реже уголь.

Купите печь или сделайте сами

Следует отметить, что сама идея экономии денег от самостоятельного создания печи весьма сомнительна.Согласитесь, что конкурировать по стоимости с промышленными методами обработки металла просто нелогично.

Даже при использовании бесплатного сырья стоимость расходных материалов (электроды, отрезные круги, полировальная ткань и т. Д.) Сведет на нет экономию металла. Разве что приспособить под печь корпус газового баллона, толстостенную железную бочку или другой металлический хлам.

В результате получилась простая конструкция, но хорошие показатели ее теплопередачи и эффективности, вероятно, будут далеки от идеальных.Совсем другая история — если печь создается руками человека, ищущего повышения КПД или воплощения собственных теплотехнических идей. В этом случае его создание полностью оправдано и вполне может принести ощутимую рентабельность.

Дизайн бургера, на первый взгляд, предельно прост. Это обычная топка закрытого типа с дверцей загрузки топлива и нижней зольной дверцей, через которую поступает воздух, необходимый для процесса горения.

Топка буржуйки для дачи: принцип действия и конструктивные особенности

Теплотехника подсказывает нам, что процесс сжигания сухого топлива в замкнутом пространстве можно регулировать двумя способами: дозированным доступом окислителем (воздух, кислород) и изменением скорости продуктов сгорания путем регулирования площади сечения дымохода.На практике оба метода используются одновременно, и благодаря этому достигается максимальная полнота сгорания.

Соотношение объема топки и площади сечения дымохода

Чтобы не углубляться в теоретические расчеты, воспользуемся готовым, проверенным инженерным подходом. По его словам, диаметр дымохода, выраженный в миллиметрах, рассчитывается по следующей формуле:

Диаметр = 2,7 x объем топки (в литрах)

Итак, для металлической трубы дымохода наибольший ходовой диаметр составляет 110 мм — объем топки топки печи чуть больше 40 литров.Кстати, у большинства недорогих промышленных печей именно такой объем, а диаметр их дымохода составляет 110 мм.

Форма печки

Правильное совмещение проточного сечения с объемом топки создает все условия для полного дожигания топлива, включая трудногорючие продукты его термической перегонки.

Ограниченные сечением дымохода, газы циркулируют вдоль верхней поверхности бургера, где они немного охлаждаются и снова попадают в зону горения.Отдавая тепло, они нагревают верхнюю панель, которую теперь можно использовать как поверхность для готовки. Помимо повышения эффективности, дожигание топлива значительно снижает количество дыма и других нежелательных выбросов в атмосферу.

Геометрия печи

Равномерная циркуляция невозможна, если верхняя поверхность не плоская, а изогнутая. На поверхности такой фигуры располагаются печи из газовых баллонов. Под конусообразным сводом горячие газы нагнетаются в плотный газовый шнур, который плохо нагревается и плохо смешивается с поступающим воздухом для дожигания.Естественно теряется эффективность.

Металлические и чугунные печи, которые лучше

Чтобы циркулирующие газы не переохлаждались — расход тепла от них также следует дозировать. На практике это достигается двумя способами: путем изготовления печи печи

• из чугуна;
• или скобяные изделия с дополнительными экранами.

Чугун относительно плохо проводит тепло, поэтому большая его часть остается в пространстве печи. Но использование его для самостоятельного творчества практически недоступно.Кроме того, чугунный бургер изготовлен из материала с дозированными физическими свойствами и точно рассчитанной толщиной.

На металлической печи установлены дополнительные экраны для повышения КПД. Конструктивно они представляют собой дополнительные листы металла, размещенные снаружи на небольшом расстоянии от стен топки. Они выполняют сразу две функции:

• отражают часть теплового излучения обратно в сторону печи;
• образуют вертикальный воздуховод, отводящий горячий воздух в помещение.

В результате печь представляет собой своего рода воздушный конвектор с естественной конвекционной тягой воздуха. Экран хорошо удерживает тепло внутри взломщика на начальной стадии горения пламени и является эффективной защитой от серьезных ожогов, когда боковые стенки топки нагреваются до высокой температуры.

По расчетам, подтвержденным практикой — расстояние между топкой и экранами должно быть 50-70 мм. На меньшем расстоянии они сильно нагреваются и становятся менее чувствительными к тепловому излучению.На большем расстоянии уменьшается тяга воздушного конвектора и его КПД.

Два типа горения — две разные конструкции турбореактивного двигателя

Существуют два разных типа буржуйки, различающиеся конструкцией и принципом распределения тепла.

Буржуйка классическая

В классическом исполнении воздух в топку подается снизу через решетки и поддувалочное пространство. В этом случае зона горения находится в зоне колосниковой решетки под топливом, которое самонагревается от горячих газов.Воздух для горения, проходящий через нагретые решетки, предварительно нагревается. Процесс лавинообразный и регулируется только ограничением притока воздуха.

Нижнее сгорание характеризуется очень быстрым нагревом турбокомпрессора, удобством укладки топлива над зоной сгорания и интенсивным тепловыделением. Кроме того, этот вид пламени устойчив с очень большой разницей в диапазонах подачи воздуха и тяги. Его главный недостаток — быстрое, но неполное сгорание топлива, пониженный КПД.

Печь длительного горения

Для газовой горелки длительного горения следует использовать однокамерный контур. Воздух для горения подается непосредственно в камеру сгорания над зоной горения. Это создает условия для более медленного поверхностного сгорания топлива.

Основные преимущества этого метода:

• большой временной интервал между подачей топлива;
• близость к пиролизному горению;
• повышенный КПД.

Основные недостатки:

• более сложное зажигание;
• необходимость дозированной подачи воздуха;
• топливо загружается после полного прогорания предыдущей партии.

Печь своими руками: чертежи и схемы

Результат

Освоив все эти простые знания, разработать схему работы, продумать конструкцию и нарисовать чертеж печи-буржуйки самостоятельно не составит труда. Предварительно ознакомьтесь со схемами, чертежами и конструкциями готовых самодельных духовых шкафов.

Созданная своими руками и по всем правилам плита-буржуйка согреет лучше, чем самая современная и навороченная модель из магазина.Твое тепло в твоих руках!

Печь-буржуйка имеет очень простую конструкцию, но в то же время достаточно высокую эффективность обогрева небольших помещений. Возникнув в начале 20 века, он до сих пор не теряет актуальности в тех местах, где нет возможности или необходимости оборудовать сложную систему отопления. Ветерок идеален для обогрева небольших загородных коттеджей, гаражей, временных подсобных помещений, домиков, рыболовных или охотничьих лагерей или туристических лагерей.

1. Горелка по дереву — характеристики / Чертежи
2. Бурзуйка из газового баллона / Чертежи
3. Буржуйка из бочки / Чертежи
4. Буржуйка из кирпича — печь «на века» / Чертежи
.
5. Буржуйка на опилках / Чертежи

Буржуйки бывают разных видов.В зависимости от металла изготовления различают чугунные и стальные печи. Если одна из функций приготовления пищи, желательно сделать духовку с варочной поверхностью. Печь-нагреватель снабжена дополнительным кожухом вокруг корпуса, что способствует увеличению теплоотдачи. Также есть газогенераторные печи — металлоконструкции, состоящие из двух камер: газификации и дожигания. Такая печь может быть оснащена регулятором, позволяющим экономить топливо. Кроме того, самодельные буржуйки различают и по материалу, из которого сделана их основа.Наконец, различите топливный элемент и топливо, которое используется для обогрева. Такие печи можно топить дровами, опилками, торфом или древесным углем.

Буржуйка на дровах — особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печи-буржуйки безусловно являются обычные дрова. Обычно эти печи делают из металла или кирпича, и чем больше печь, тем больше тепла она будет отдавать. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям, — это диаметр дымохода.Он колеблется в пределах 80-150 мм.

Для печи дополнительная безопасность печи может быть оборудована защитными экранами, стоящими на расстоянии 4-6 см от стен буржуйки.

Любая буржуя, использующаяся в качестве дров, должна иметь топку, а также зольную яму, которая, кроме того, предназначена для сбора золы. Такие печи следует оборудовать решеткой, на которую кладут дрова, а кроме того, она служит для отделения золы от горящего топлива.Топку и зольник следует закрыть дверцей во избежание дыма из помещения и случайных искр из камеры сгорания.

Следует помнить, что топку с дровами загонять под тетиву бесполезно; в этом случае не будет места для конвективного вихря, так как кислород не попадет в топливную массу.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок не менее 3 мм., Трубы железные монолитные большого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, размещать топку на максимальном удалении от горючих материалов, избегать контакта нагретой поверхности с древесиной. Рекомендуется разместить металлический лист на месте установки печи или положить его на бетонную поверхность.

Необходимо следить за герметичностью стыков, во избежание выхода дыма в помещение.К тому же такой дефект может усугубить тягу и отрицательно сказаться на пожарной безопасности. Имеет смысл более подробно рассмотреть наиболее популярные конструкции печи-буржуек.

Буржуйка из газового баллона своими руками

Этот тип печи отлично подходит для обогрева редко используемых подсобных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, отдавая необходимое тепло, но также быстро и остывать.

Такой бургер представляет собой корпус из старого газового баллона с дверцей, дымоходом и пепельницей.Часто воздушный поток (т.е. щель, через которую воздух поступает в камеру сгорания) интегрирован с зольником. Дымоход для такой печи лучше делать ломанной формы, потому что если он прямой, то большая часть тепла уйдет очень быстро. Топливом может служить любой горючий материал: древесина, уголь, столярные отходы. Это самый простой вариант буржуйки, поэтому для приготовления такая плита вряд ли подойдет.

Перед началом работ по переоборудованию газового баллона в газовую турбину необходимо полностью удалить из него весь газ, во избежание взрыва от искр при использовании болгарки.Также необходимо слить весь конденсат. Затем баллон устанавливается вертикально и доверху заполняется водой, которая окончательно вытесняет из баллона все остатки газа. После слива воды банка полностью готова к обрезке.

Изготовить такую ​​буржуйку можно как в горизонтальном, так и в вертикальном варианте. В любом случае в первую очередь необходимо болгарке срезать верхнюю часть воздушного шара. Если топка находится в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать окружность по внешнему диаметру внешнего цилиндра.В этом же круге вырезаются два прямоугольных отверстия. По одному из них будет доставляться топливо, а другой будет использоваться как золоотвал. Внутри приваривается арматурный стержень. Ее еще называют решеткой. Необходимо удерживать верхний твердый слой топлива, и через его щели зола падает.

Чертежи:

К готовому покрытию привариваются шторы и крепятся дверцы, полученная конструкция закрепляется на проеме в верхней части цилиндра.Затем нужно прорезать отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Рисунки, фото

Еще одна недорогая и быстрая в изготовлении буржуйка — печь с основанием из стальной бочки. Этот вариант даже проще, чем топка из газового баллона, т.к. не требует проведения комплекса подготовительных мероприятий (спуск остатков газа, слив конденсата и т. Д.).

Чертежи:

Итак, для начала работы вам понадобится 200-литровая бочка с толщиной стенки не менее 3 мм.В ней болгарские пропилы сделаны для того, чтобы извлечь куски металла, которые в дальнейшем будут использоваться в качестве дверей для отверстий для подачи топлива и нагнетателя. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам приваривают петли и навешивают на них дверцы. Рекомендуется снабдить двери запорными устройствами — это поможет избежать задымления помещения и обеспечит пожарную безопасность. Вы можете вырезать проем для одной двери, но в этом случае он должен быть достаточно большим, а внизу необходимо просверлить отверстия для хорошего доступа воздуха.Далее внутри монтируется колосниковая решетка от арматуры на расстоянии не менее 20 см от дна будущей печи. Верхняя часть бочки заваривается стальным листом, в котором вырезается дымоходное отверстие диаметром 10-15 см. Такая конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которую легко помещается сковорода, сковорода или чайник.

К такой печи рекомендуется приваривать ножки, чтобы ее дно не касалось поверхности пола, особенно если такой контакт может быть пожароопасным.Как вариант — поставить печь на кирпич или бетонную поверхность.

К недостатку буржуйки этого типа можно отнести ее хрупкость, так как стенки ствола достаточно тонкие и при интенсивном использовании печи могут быстро изнашиваться.

Буржуйка из кирпича — печь «на века» своими руками

Основными преимуществами турбореактивного двигателя данного типа являются хорошая теплоотдача, высокая теплоотдача, высокая пожаробезопасность. К тому же он безопаснее для человека с точки зрения вероятности получения ожога при контакте.Буржуйк из кирпича можно складывать как со специальной чугунной варочной панелью, так и без нее.

Если такая печь будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под нее нельзя заливать фундамент. В случае, если пол из тонких досок, то этого элемента конструкции не избежать.

Чертежи:

В этом случае необходимо демонтировать часть пола и выкопать небольшую яму глубиной около 30 см.Дно котлована засыпается песком, укладывается средняя фракция, поверх которой монтируется арматурная сетка. Установлена ​​деревянная опалубка, которая заполняется бетонной смесью с добавкой щебня. Поверхность разравнивают и оставляют сохнуть минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и присыпать его песком. Первый ряд кирпичей лучше выкладывать всухую: так будет возможность разровнять по уровню.Песком нижний ряд не скрепляют, раствор выкладывают только на торцевую часть кирпича. На втором ряду необходимо закрепить зольную дверцу. Его кладут на слой толстого глиняного раствора и через специальные ушки закрепляют проволокой. За дверью необходимо сформировать воздушную камеру. На третьем ряду монтируется решетка. На четвертом — формирование топки и дымоходного канала. Над четвертым рядом установлена ​​дверца камеры сгорания. Бывает так же, как и в случае с дверцей золы.

Плиту следует уложить на 9-10 ряд, после этого начинает формироваться дымоход. Укладка дымохода идет на 2–3 ряда, затем стыкуется металлическая труба и наружу. Необходимо позаботиться о термостойкой изоляции в местах, где труба будет проходить через горючие материалы.

Готовую духовку надо сушить, сразу дорабатывать не стоит, нужно дать поработать хотя бы сезон. После этого его можно покрыть декоративной керамической плиткой или просто оштукатурить и покрасить.

Стоит отметить, что такие печи малоподвижны, перенести их на другое место крайне сложно, поэтому ставить такую ​​буржую вовремя не рекомендуется. Такая конструкция подходит для садовых домиков или долговременных подсобных помещений.

Буржуйка на опилках: особенности, чертежи

Этот тип более экономичен по сравнению с дровяными или угольными печами. К тому же печь во время работы не требует постоянного присмотра и после загрузки опилок и возгорания бургера долго доливать топливо не нужно.Идеально подходит для обогрева теплиц, мастерских или всевозможных хижин.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой — он будет служить топливной камерой. В нижней части меньшего цилиндра прорезано отверстие примерно 50 мм с фланцем примерно 10 мм. Дымоотводящий патрубок расположен внизу внешней оболочки. Ящик для золы сварен из стали толщиной 3 мм, в нем должна быть дверца.

Перед началом эксплуатации в отверстие топливной камеры вставляется конусообразный деревянный сердечник высотой 50-60 см.Вокруг насыпаются опилки и тщательно упаковываются. Это очень важный момент, так как опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а отдаваемое тепло может быть лишним и недолговечным. Прокручивая, стержень снимается, а топливный отсек устанавливается в топку.

Чертежи:

Пожар возникает в зольном ящике. Для этого можно использовать стружку, стружку или бересту. Через щель будет происходить постепенное возгорание опилок и когда огонь достигнет верхнего слоя, необходимо накрыть духовку крышкой.Далее начинается процесс тления опилок, и печь будет работать самостоятельно, равномерно и постепенно обогревая помещение. При увеличении интенсивности горения крышка может служить варочной панелью, на нее можно поставить кастрюлю или чайник.

В общем, не будет преувеличением сказать, что при определенных обстоятельствах плита-бургер может быть совершенно незаменимой. В нем можно топить практически любое горючее твердое топливо или просто опилки. В бургере, независимо от типа, довольно простая конструкция и, с правильными инструментами и материалами, практически любой может справиться с плитой.К тому же это не занимает много времени, а сама печь — очень экономичный, простой и надежный способ быстрого обогрева помещения.

Строительный портал — Дом. Водонагреватели. Дымоходы. Монтаж отопления. Обогреватели. Техника

• Как снизить расход воды в туалете и сэкономить на коммунальных услугах Уменьшить объем смыва
• Варианты ящиков для компоста своими руками
• Органическое сельское хозяйство на даче с нуля (с видео) Что такое натуральное земледелие в саду
• Простые советы о том, как прохладно в жару Простая и понятная система
• Каркасный купольный дом своими руками
• Как сделать компост своими руками: технология производства и приготовления (с видео) Делаем компостную яму
• Компостная яма: своими руками Как получить компост из компостера
• Как сделать своими руками доску для серфинга для катания по реке
• Настенное крепление для телевизора Самодельное крепление для ЖК-телевизора на стену
• Солнечный колодец — это простое устройство, дающее естественный свет в самые темные комнаты .
• Как сделать освежитель воздуха в домашних условиях из эфирных масел?
• Шлифовальные методы для работы с деревом Как отшлифовать доску в домашних условиях болгаркой
• Как правильно наносить шпатлевку: основные правила, пропорции и особенности В какой пропорции наносить шпатлевку для стен
• Как красить пластик: очистка поверхности, обезжиривание , грунтовка и покраска
• Как покрасить гардероб в белый цвет своими руками
• Принцип работы и устройство
• Самодельная мойка высокого давления своими руками Как сделать своими руками мини высокого давления -автомобиль
• Как сделать столешницу на кухне из мозаики Оформление стола мозаикой своими руками
• Практичный выбор для ремонта — покраска стен в квартире: дизайн, фото примеры и виды краски Как украсить неудачно крашенная стена
• Покраска автомобиля под хром: от А до Я
• Как закрепить молнию, если она расходится Как закрепить молнию на куртке
• Самостоятельная полировка нержавейки до зеркальной голени е.Как отполировать сталь в домашних условиях
• Односпальная кровать своими руками Как сделать более высокую кровать
• Как смыть ржавчину с разных поверхностей?
• Как сделать профессиональную реставрацию стульев своими руками с помощью подручных средств?
• Как сделать своими руками электрический триммер из пылесоса или другого электроинструмента Опасности механической схемы
• Корыто для раствора своими руками Последовательность изготовления бетономешалки
• Солнечная печь своими руками Виды и этапы строительства солнечных печей своими руками
• Как и чем утеплить стены снаружи панельного дома Утепление торцевых стен панельного дома снаружи
• Как утеплить многоэтажный панельный дом снаружи стены Утеплить стену в панельном доме на улице
• Стулья для дачи: подробные чертежи и инструкции Деревянный стул своими руками Чертежи и схемы
• Чертежи самой производительной печи своими руками
• Лобзик своими руками — простые переделки!
• Буржуйка своими руками самые эффектные чертежи
• Бетонная плитка для облицовки фасада: экономичный вариант с хорошим качеством Форма плитки под кирпич своими руками
• Приспособление для ремонта и удаления мелких вмятин.Инструмент для удаления вмятин на автомобиле.
• Процесс изготовления клинкерной плитки Самодельная фасадная плитка
• Садовая мебель для дачи своими руками — фото удачных самоделок Как сделать дачное кресло из дерева
• Изготовление плитки и искусственного камня с помощью своими руками: фото и видео инструкция
• Чертежи для изготовления лобзиков своими руками Лобзики своими руками
• Изготовление аэратора для экономии воды своими руками
• Как сделать своими руками машинки и аксессуары для домашняя мастерская
• Самодельная техника для гаража, для хранения инструмента в гараже
• Как и чем утеплить стены панельного дома снаружи
• Декоративный камин своими руками: как построить Камин из плинтусов
• Скамейка со спинкой своими руками: чертежи и фото удачных конструкций Изготовление скамейки
• Стеллаж книжный своими руками
• Рекомендации специалистов по работе с minera л шерстяной утеплитель
• Самодельный стол для ручной фрезы
• Как сделать декоративный фальш-камин своими руками фото Декоративный камин в комнате своими руками
• Зимний водопровод на даче
• Как обустроить садовые дорожки из распил дерева на вашем участке: идеи, варианты, фото, видео Изготовление садовых дорожек спилом
• Как самому покрыть крышу частного дома ондулином?
• Как покрыть сломанную крышу ондулином?
• Лестница монолитная бетонная.Изготовление монолитных ступеней в дом.
• Краска для керамической плитки: алкидные, полиуретановые, эпоксидные, латексные и специальные покрытия, технологии. Подбор краски для керамической плитки
• Камин в интерьере кухни-гостиной
• Ставни для гаражных ворот своими руками
• Гидроизоляционные материалы для пола Чем гидроизолировать пол из
• Розарий своими руками на даче: правила создания и особенности применения в ландшафтном дизайне (145 фото идей) Композиция из роз на участке
• Как наклеить плитку на гл в ванной Как наклеить плитку в ванной на гипсокартон
• Сделай сам кровля профлистом
• Как закрепить профнастил на крышу
• Сэндвич-панели: доступный строительный материал для теплого дома
• Как заменить деревянный пол на бетонный пол в квартире.Снимите деревянный пол и залейте его.
• Как выложить кирпичную кладку из блоков
• Как сделать дом для колодца своими руками
• Кирпичный сайдинг: фото и цена, видео инструкция по монтажу своими руками Виды домов, обшитых кирпичным сайдингом
• Нюансы поклейки в зале обоев двух видов (фото, видео)
• Потолок в большой гостиной
• Террасы и веранды к дому (фото)
• Чтобы ступеньки не сползли
• Как обшить веранда снаружи
• Как построить забор из бревна своими руками Декоративный забор из бревна своими руками
• Внутренняя отделка веранды в частном доме: фото, чем обшить потолок и стены, что сделать настил и чем покрасить
• Как сделать уличный камин из газового баллона без сварки Что можно сделать из старого кислородного баллона
• Гибкий вал для дрели из троса спидометра 9015 3
• Как сделать мангал из металла своими руками.Их четыре типа.
• Мангал из газового баллона: своими руками своими руками Что можно сделать из пятилитрового газового баллона
• Виды и разновидности зажимов
• Как сделать тахту своими руками: из дерева, вязаные пуфик, самодельный чехол, пуфики в интерьере Тахта прикроватная своими руками
• Как сделать гончарный круг своими руками Диск на гончарном круге
• Как увеличить теплоотдачу радиатора — советы мастера — Блог Стройремонтируй
• Самодельный высокоточный отрезной станок из болгарки
• Изготовление гидравлических прессов своими руками: чертежи, фото, видео
• Экраны для чугунных аккумуляторов и стальные радиаторы
• Перфорированные панели для инструментов Фанера Щит для инструментов
• Лампа из пластика бутылки Стеклянная передержка: интересные идеи подвесных светильников для квартиры и дачи
• Как сделать мангал из металла: варианты дизайна и изготовления встретились ходы.Вот его основные преимущества.
• Как покрасить колеса своими руками Как покрасить колеса
• Стол от швейной машинки. Певица своими руками. Сделайте стол из старой швейной машинки.
• Как обновить старый комод своими руками Как реанимировать старый комод
• Что можно сделать из старой швейной машинки
• Что выбрать — фотобокс или стол для предметной съемки?
• Деревянный светильник своими руками
• Настенный светильник из фанеры
• Светильник из дерева в интерьере
• Прессы для отжима сока из яблок, винограда, фруктов и ягод: виды, изготовление своими руками Рычажный пресс для отжима яблок
• Самодельный пресс для яблок и винограда Пресс своими руками по чертежам своими руками
• Защитные датчики уровня воды для управления помпой: реле холостого хода Запуск помпы по уровню воды
• Стандартные размеры межкомнатных дверей
• Как правильно утеплить баню на улице своим своими руками Баня на улице
• Почему потеет входная дверь
• Проекты бань с комнатой отдыха Малая баня с верандой и мангалом проект
• Все о битуме и технологии его применения
• Облицовка металлической топки в бане с кирпич
• Расширение проема в несущей стене: максимальные размеры, требования гостя и методика r выполнение работ
• Монтаж откосов из гипсокартона
• Как обустроить небольшую ванну
• Как обработать медный купорос внутри дома
• Способы регулировки пластиковых дверей
• Как обработать вагонку внутри дома: изучаем материалы и способы нанесения Обработка вагонки морилкой
• Что делать, если продует входную дверь?
• Как восстановить межкомнатные двери?
• Дизайн ванны: от отделочных материалов до выбора стиля интерьера
• Проект летней кухни с ванной: варианты проектов и дизайн интерьера с фото Планировка бани с кухней
• Отделка мытья в бане: материалы для отделки, дизайн, фото, советы мастеров Мойка плитки в интерьере бани
• Какой краской красить стены в квартире?
• Из чего лучше построить ванну: общие сведения, особенности и рекомендации, какую ванну лучше построить
• Конструкции ванн на букву г.Красивые конструкции бань. Достоинства и недостатки конструкций
• Интерьер ванной: Идеи для декора и комфорта
• Установка доводчика
• Как утеплить нартекс деревянной двери Как утеплить входную деревянную дверь
• Установка межкомнатных порогов: из подборки Материал порога до его установки Отделка внутренней двери порог
• Какой каркас лучше для бани, или Вопросы оформления и организации «легкого пара»
• Строим печь барбекю из кирпича своими руками
• Фото резных наличников и карнизы на заказ Эскизы резных карнизов из дерева
• Посадка живой изгороди своими руками
• Кухня в доме: дизайн различной планировки Красивые кухонные гарнитуры для частного дома
• Проекты каркасных домов под ключ Готовые проекты каркасного кантри дома
• Хай-тек проекты домов всегда современны
• Изготовление любых заборов своими руками: советы Desi забор в саду своими руками
• Дом в стиле прованс — типовые образцы и решения современного дизайна под ключ (120 фото) Деревянный дом в стиле прованс
• Прованс — идеальный стиль для загородного дома на даче Интерьер дома в стиле кантри Прованс
• Чем лучше обработать бетонные или кирпичные стены для хорошей гидроизоляции как внутри, так и снаружи.
• Обработка сада осенью от вредителей и болезней: подготовка сада к зиме Как обработать стволы деревьев весной
• Откатные ворота из еврозабора Ворота и калитки из металлического забора
• Благоустройство небольшого участка: приемы для визуальное расширение территории
• Поразительно прочная опорная конструкция: несъемная опалубка из пенополистирола
• Нужно ли устраивать молниезащиту в частном доме?
• Отделка бани: выбор материала и принцип работы Изготовление гардеробной своими руками
• Финские деревянные дома Проекты финских деревянных домов
• Теплицы своими руками: лучшие проекты и рекомендации Школьные теплицы чертежи и проекты
• Дорожки без снега и льда
• Туалет на даче своими руками — чертежи и размеры
• Как сделать вентиляцию в сауне: варианты схемы, устройство и материалы Схема вентиляции в деревянной бане
• Гостевой дом баня Проект дома гостевого дома с ванной Барная баня
• Проекты гостевой бани: примеры и особенности реализации
• Устройство дома с плоской крышей Плоская крыша для частного дома
• Особенности плоской кровли: плюсы и минусы ее использования Плоская крыша do-it- себе
• Акт ввода оборудования в эксплуатацию Акт замены оборудования пожарной сигнализации
• Как составляется смета на отделочные работы Как м. составьте смету на отделочные работы
• Как составить смету на ремонт квартиры
• Багажный цех
• Противопожарные системы
• С2000-аспектная панель управления автомобильной пожарной сигнализацией и автоматическими средствами пожаротушения и сиренами
• Каталог_тип решений
• Обслуживание противопожарной системы
• Типы и назначение систем контроля доступа (СКУД) Системы контроля и управления профессиональным
• Паспорт С2000-БИ — Блок индикации (С2000-БИ)
• Ручной извещатель пожарной сигнализации ИПР — назначение, модельный ряд Устройство Ипрес
• Дистанционное управление и управление пожарно-охранной машиной С2000М
• Где купить С2000 в Тюмени по лучшей цене
• Снайп 3.05 07.85 системы автоматизации. Производственная документация оформляется при монтаже и пусконаладке систем автоматики
• Проектирование АПС и СОУ
• Проектирование систем АПС (автоматическая пожарная сигнализация) и СОУ (система оповещения)
• АПС оповещения Пожарная сигнализация. Основными элементами системы пожарной сигнализации являются
• Датчик пожара ip 212 45 Схема подключения
• С2000-БКИ Bolide Блок управления и индикации С2000-бк инструкция по эксплуатации
• Fireball Решения для организации систем безопасности Возможные режимы работы оборудования
• Передача сообщений и форматы приема NAVIgard Ademco contact id коды
• Тестирование систем дымоудаления
• Палитры инструментов в AutoCAD Добавить или удалить Подменю
• Система символов и сигналов Audi A6 C5
• Установка сирен для свиноматок.Стандарты установки голосовых динамиков
• Нужны ли шторы в стиле лофт в индустриальном стиле?
• Пошив штор на люверсах — современные дизайнерские идеи (50 фото) Световые шторы на люверсах в детскую
• Красные шторы в интерьере кухни, гостиной и спальни: фото с примерами
• Особенности дизайна комнаты с эркер Варианты штор на эркер
• Обзор штор на эркер: варианты для гостиной и кухни Шторы на эркер для гостиной
• Шторы в спальню — самые стильные варианты дизайна (110 фото) Какие шторы подходят для спальни
• Шторы в стиле прованс Драйв шторы в стиле прованс
• Какие выбрать шторы на балкон?
• Шторы на панорамные окна: элегантные решения, оригинальные идеи
• Шторы в интерьере: фото идеи как красиво оформить окно
• Шторы в стиле прованс Какие шторы подойдут к стилю прованс
• Выберите, к каким шторам подойдут черные обои (8 фото) Черные шторы в гостиную
• Шторы для серой гостиной, правила выбора Дизайн штор в черно-серой ткани
• Двухцветные шторы на окно: виды, ткани, цветовые сочетания, дизайн, декор
• Как окрасить римские шторы или шторы
• Шторы для детской комнаты девочек Шторы в детскую
• Шторы на люверсах своими руками: пошаговая инструкция Световые шторы на люверсах детские
• Французские шторы : история, аппликация, пошив своими руками Как рассчитать количество ткани для создания штор
• Как называется что занавески вешаются?
• Шторы на маленькое окошко в спальню
• Лаймовый цвет в интерьере — фото, идеи, советы
• Сочные салатовые кухни: неординарные решения в интерьере
• Круглые детские кроватки для новорожденных Детские кроватки трансформеры размеров
• Аксессуары для хранения инструментов в гараж, мастерская Магниты для инструментов в гараже
• Мастер-класс: как вырезать бутылку ниткой
• Как развести огонь на руке
• Книжная полка своими руками: виды, материалы, процесс изготовления
• Как сделать простой красивый пуфик своими руками
• Насадки, насадки и аксессуары для дрелей
• Как сделать простой стол для дачи своими руками
• Как сделать ящик для цветов из дерева своими руками Руки?
• Что можно сделать из отвертки своими руками
• Палатка с подогревом для ночной ловли леща
• Как самому сделать арочные двери?
• Кельтская арфа для кукол (мастер-класс)
• Микросверло из отвертки своими руками
• Кулер и дисковый вентилятор своими руками Материалы и основные этапы работы
• Материалы для устройства пола на даче Изготовление стеллажей, столов или сундуков ящиков
• Идеи для содержания садового инвентаря в идеальном порядке
• Настольные тиски своими руками в домашних условиях
• Идеи для расстановки грядок на балконе
• Как построить погреб своими руками: пошаговая инструкция, видеообзор Что сделать погреб своими руками
• Электронные самоделки для ветчины и начинающих электриков Полезные самоделки
• Парковка для велосипедов своими руками из труб ПВХ Велосипед из труб ПВХ чертежи
• Станок для резки ленты из труб. пластиковая бутылка Резка пластиковых бутылок на скотч
• Деревянная скамейка своими руками: как украсить личный сад (54 фото идеи)
• Использование самодельной лебедки для подъема грузов cсогласно вашим рисункам.Устройство и изготовление блока для подъема грузов
• Как облицевать печь
• Как клеить флизелиновые обои: особенности поклейки, подготовительные работы и советы мастеров Как клеить флизелиновые обои и сколько стоит
• Просто выравнивание потолка шпаклевкой под чистовую отделку
• Чем лучше закрыть окна от солнца?
• Дорожки на даче своими руками из подручных материалов Делаем дорожки на даче
• Закрываем окна от солнца сами Застекляем на окно от солнца своими руками
• Как быстро клеить флизелиновые обои : пошаговая инструкция На какую поверхность можно клеить флизелиновые обои
• Как правильно выбрать подложку под ковролин?
• Как пользоваться пеной без пистолета Используйте пену без пистолета
• Как защитить отмостку от воды, как сделать гидроизоляцию отмостки
• Сауна из бревна: плюсы и минусы конструкций Красивые рубленые ванны под ключ
• Правила покраски обоев под покраску
• Жидкие обои: отзывы, слабые и сильные стороны отделки
• Проекты бань из рубленого бревна Рубленый бревенчатый дом для бани
• Чем можно отделать потолок в доме
• Арболит : характеристика и назначение строительного материала
• Способы гидроизоляции пола в бане
• Отделка потолка своими руками или профессиональными строителями
• Как выбрать жалюзи для пластиковых окон — полезные советы Жалюзи горизонтальные для пластиковых окон как выбрать
• Бочка для ванны : преимущества, материалы, виды, инструкция по самостоятельной сборке Ванна-бочка на каркасе своими руками
• Ткань обивочная для диваны: виды и рекомендации по выбору
• Технология производства кирпичей Лего Кирпич Лего
• Секреты правильной пароизоляции стен и потолка бани
• Что такое жироуловитель и как его выбрать?
• Какая потолочная краска лучше?
• Какой полистирол лучше утеплить дом снаружи Вопросы пароизоляции и гидроизоляции
• Крепление ножек стола к столешницам
• Электроды для сварки — изучаем основной участник работы Процесс подготовки покрытия под сварку электродами
• Самодельные электроды для сварки Как сделать электроды самому
• Как развести искусственный огонь Самодельный огонь из бумаги для камина
• Установка дверцы духовки Крепление дверцы духовки
• Как сделать фитиль для свечей на home
• Как сделать блесну самостоятельно в домашних условиях Лучшие самодельные блесны
• Как сделать садовую мебель из бревен своими руками?
• Карманная эспрессо-машина своими руками
• Лазерные мышки для левшей и правшей
• Что потребуется для изготовления
• Основы металлообработки в хозяйстве: делаем ошейник и лом-гвоздь своими руками съемник Все для удобства работы с инструментом
• Грелка для ног с подставки ЖК ТВ!
• Как сделать красивую и практичную садовую арку из пластиковых труб своими руками
• Водяная батарея Водяная батарея
• Как сделать в домашних условиях подставку для телефона, смартфона Самодельная подставка для телефона
• Керамика арт — трафареты и эскизы Трафареты для плитки на кухне
• Приспособления и оборудование для склейки дерева Зажимы для склейки досок: этапы работ
• Дровяная печь для кирпичного дома Дровяная печь
• Арка из труб, сделать арку с своими руками, полезные советы
• Костер инструменты для одиночных и командных поездок
• Сварка сопротивлением — как самому сделать оборудование и клещи?
• Банная печь своими руками из чугунной ванны
• Как построить вольер для уток и гусей
• Мотобосака — друг человека по пересеченной местности
• Поделки из пластиковых бутылок (115 фото): делаем оригинальные украшения своими руками руками
• Как убрать квартиру быстро и с удовольствием?
• Пальма из пластиковых бутылок своими руками
• Освещение в ванной: чем больше, тем лучше?
• Летняя терраса к дому — как быстро и легко спроектировать постройку.Размер террасы лучше ширины.
• Гардероб у окна: плюсы, минусы, фото примеры
• Альтернатива плитки для ванной: отделка
• Как украсить стены в ванной: все возможные варианты
• Интерьер в стиле брутализм
• Самые продвинутые азиатские дизайнеры Creative Use of Limited Космос
• Изготовление тротуарной плитки своими руками
• Дизайн комнаты подростка — стильные решения для современного интерьера
• Переделка старой мебели своими руками (65 фото): оригинальные идеи
• Как построить террасу к дому — выбор места, размеров, материалов и фундамента.Высота террасы относительно этажей в доме
• Белая гостиная — особенности дизайна и восприятие яркого интерьера
• Teen Room Designs
• Интерьер в стиле стимпанк: особенности дизайна, интересные идеи и рекомендации Дизайн в стиле стимпанк
• Выбор проекта при перепланировке ванной и санузла
• Шьем кухонный фартук своими руками: выбор ткани и технологии работы
• Декор углов с применением и эстетика Как сделать уголок в гостиной
• Интерьер в стиле стимпанк, фото шторы стимпанк
• Цвет межкомнатных дверей: особенности выбора
• Монтаж дверной коробки Совмещение наличника со стеной
• Какой второй свет в доме? Второй свет на втором этаже
• Зачем мне ящик под духовку
• Изготовление дровоколы своими руками по чертежам — инструкция
• Как подключить оборванный интернет-кабель
• Как сделать аквариум своими руками
• Какая разделочная доска для кухни лучше Какую разделочную доску лучше выбрать
• Древесный уголь: как сделать в домашних условиях и схема бизнеса Как сделать древесный уголь
• Как сделать тесак своими руками ?
• Изготовление палатки для зимней рыбалки своими руками Как сшить палатку из брезента самостоятельно
• Музыкальные инструменты для детского сада своими руками
• Как самому сделать фитиль для петарды — пошаговая инструкция
• Как сделать наклейку на дом?
• Как сделать вечный кабель Lightning за полчаса
• Умные и полезные вещи для дома: своими руками Импровизирует своими руками
• Как сделать деревянные санки своими руками
• Ремонт пластиковой ручки ножницы Точильный камень, осел, точильный камень
• Делаем сломанную полиморфную ручку ножниц Нарушения режущей кромки
• Как сделать белую (маркер сухим стиранием) доску
• Как восстановить никель-кадмиевую батарею отвертки
• Как сделать do-it- подиумы для колонок своими руками Подиумы колонок в машину
• Восстановление ni cd АКБ схема
• Кактусы своими руками с головкой из шланга своими руками
• Технология изготовления динамической игрушки «змейка»
• Часы деревянные настенные : история и варианты самодельных деревянных часов
• Электромагнитная пушка Гаусса на микроконтроллере
• Деревянная решетка для беседки своими руками — варианты изготовления
• Экран для натяжного потолка
• Электродные котлы: достоинства, недостатки, отзывы Электродные котлы для отопления частного дома
• Электродные котлы — что это такое и как установить электродные котлы своими руками
• Применение утеплителя для защиты стен изнутри в условия дачного участка Теплоизоляция в доме из керамзита
• Выбор утеплителя для стен и крыши
• Теплоизоляция для труб наружного отопления: виды материалов для теплоизоляции труб отопления Советы по нанесению жидкой керамической изоляции на поверхность
• Сравнение основных характеристик различных утеплителей: теплопроводность и плотность, гигроскопичность и толщина Утеплители для дома Сравнение теплопроводности
• Точка росы в стене — что это такое, как рассчитать и найти
• Обзор типов и характеристики утеплителей, их область применения
• Противопожарное строительство утеплитель
• Как правильно утеплить потолок холодного чердака минеральной ватой?
• Чудо обжига дров своими руками — что это?
• Радиаторы для водяного отопления
• Разновидности арматуры для подключения к трубопроводу
• Как правильно утеплить потолок и стены в частном доме
• Установка радиатора своими руками
• Правильная изоляция крыши дома: технологии и видео Вам можно утеплить крышу дома
• Установка радиаторов отопления своими руками: инструкция для квартиры
• Как и чем лучше утеплить лоджию изнутри?
• Утепление фундамента пеноплексом своими руками Чем лучше утеплить фундамент снаружи
• Типы трубопроводной арматуры
• Водяной конвектор отопления
• Как установить в доме алюминиево-чугунную батарею отопления
• Системы отопления для дачи и дачи
• Схема кирпичной печи для частного дома на дровах
• Как сделать кирпичную печь своими руками
• Проекты и строительство каркасной бани
• Чем лучше покрасить пол на веранду
• Дом для колодца своими руками: размеры и чертежи дома из бруса
• Как и чем утеплить деревянный дом Утепление деревянных фасадов
• Как утеплить каркасный дом изнутри
• Грамотное утепление вентилируемый фасад зимой Использование керамзита для внутренней теплоизоляции фундамента
• Утеплитель для стен каркасного дома — whi ч. лучше использовать
• Эффектное и стильное обустройство мансардного этажа или мансарды
• Обустройство детской на чердаке: выбор стиля, отделка, мебель и шторы
• Солнечные батареи для дачи: монокристаллические, поликристаллические и тонкопленочные модули
• Домик для колодца своими руками: размеры, чертежи, проекты и лучшие варианты строительства различных домов для колодца (110 фото идей)
• Качели из профильной трубы своими руками
• Жилые системы вентиляции
• Воздухообмен вентиляционных систем в жилых помещениях
• Стропильная система двускатной крыши и ее устройство
• Проекты кирпичных домов с мансардой Красивые кирпичные дома с мансардой
• Противообледенительная система кровли: выбрать лучший вариант и сделать своими руками
• Построить дом из бруса Заготовка дров и мха для строительства
• Живая изгородь
• Сколько кирпичей k нужен для дома
• Газовый котел Hydrosta не греет воду
• Какая балка подходит для строительства дома?
• Облицовка фасада дома кирпичом
• Деревянный забор: красивые идеи для ограждения
• Обзор материалов для звукоизоляции потолка в квартире
• Планировка гардеробной комнаты, выбор размеров
• Как сделать Гардеробная своими руками: виды конструкций, установка и оформление
• Терри Табернемонтана: размножение и уход в домашних условиях
• Эухарис — домашний нарцисс
• Выращивание петунии в домашних условиях, уход за растением.С чем красиво сочетаются петунии в саду на даче
• Садоводство и фитодизайн: Лучшие идеи для квартиры
• Выкройка подушек для беременных и кормление_МК Подушка для беременных сколько выкроек своими руками
• Садовая скамейка своими руками для дачи
• Как проветрить квартиру от запаха гари
• Пастушка и трубочист — Ганс Христиан Андерсен
• Самодельные аквариумные фильтры Самодельный внешний фильтр для аквариума от компрессора
• Как безопасно и эффективно избавиться от плодовой мухи в квартира?
• Делаем крутые ангельские глазки своими руками быстро и легко
• Декоративные искусственные цветы — украсим интерьер дома и сада Как сделать букет из искусственных цветов
• Секреты выращивания орхидей дендробиум: сорта, уход, размножение
• Османтус ароматный (аромат османтуса, чайная оливка, ароматная оливка) Удлиненные побеги и увядшие листья
• Датчики случайных чисел Как показывает параметр датчика случайных чисел
• Захватывающие головоломки о кровати, которые каждый ребенок будет рад решить
• Профессиональный семейный и свадебный фотограф в Чебоксарах — Михаил Носиков Монохромные лаконичные варианты цвета
• Движение без стресса.Я делал это шесть раз! Как выжить, переехав в другой город. На вопрос отвечает психолог Наталья Соколова.
• Как минимализм может помочь вашим дизайнам
• Главное — точно выполнять пожелания заказчиков. Наша компания применяет …
• Как и чем мыть натяжной потолок
• Чистить диван дома
• Инфракрасная сауна: польза и вред, как часто можно посещать Инфракрасную сауну Показания и противопоказания
• Как выровнять пол: обзор о том, как сделать стяжку под выравнивание
• Как самому выполнить выравнивание пола: этапы работ
• Обои для ванной: как решить проблему с нестандартной отделкой Как оклеить обои в ванную
• Как сделать новогодний камин вне дома коробок — мастер-класс пошагово
• Гипсокартон ТВ Ниша
• Как сделать декоративный фальш-камин своими руками фото
• Как вырезать плитку ручным плиткорезом своими руками?
• Строительство дома из арболита (арболитовых блоков) — технология строительства, от фундамента до крыши Как построить дом из арболита
• Отделка окон сайдингом: инструкция по выполнению и практические рекомендации Обрамление окон на фасаде дома сайдингом
• Как выровнять пол под паркетной доской?
• Дома из бревна Строим дом из бревна
• Натяжные потолки на балконе и лоджии: виды, плюсы и минусы
• Делаем пол на балконе своими руками — делаем оптимальное покрытие Как сделать черновой пол на балконе
• Как сделать потолок из гипсокартона своими руками — пошаговая инструкция
• Пенопластовый потолок своими руками
• Как сделать подоконник на кухне: выбор идей и материалы для его реализации
• Тканевый натяжной потолок своими руками — основные критерии Как сделать своими руками тканевый натяжной потолок
• Тканевый натяжной потолок своими руками — установить без труда!
• Эффективное и эффективное утепление деревянного дома снаружи термопанелями Утепленные облицовочные панели
• Утеплитель с декоративным покрытием для фасада Утепленные панели для покрытия дома
• Как сделать гидроизоляцию различных типов фундамента своими руками
• Concrete Tools
• Мы красим потолок водоэмульсионной краской вручную и с помощью пульверизатора.Как быстро окрасить потолок водоэмульсионной краской
• Виды, особенности арок и как установить арку в дверной проем Установка готовой арки
• Как измерить пластиковое окно для установки москитной сетки Как измерить расчетный размер для москитной сетки
• Как устроены хомуты и используются для устранения протечек
• Заточка ножей для мясорубки в домашних условиях. Заточка ножа мясорубки в домашних условиях.
• Miracle Helper — Бочка для компоста (Compost Barrel)
• Подробная инструкция, как сшить сумку на стул своими руками
• Новогодние игрушки из фанеры Деревообработка Чертеж елки
• Ракетная печь: ракета своими руками , чертежи и видео, Ракетная печь длительного горения, для обогрева
• Шкаф для инструментов своими руками (установка дополнительного ящика на петлю) Как сделать шкаф для инструментов в домашних условиях
• Гироскопы на радиоуправляемых моделях
• Сделай сам своими руками do-it- самостоятельно отвертки Использование ветроэнергетики с помощью отвертки
• Свёрла своими руками
• Установка для мытья теплообменников: принцип работы
• Как сделать простой каркас кровати из дерева
• Плиткорез своими руками: изготовление электрики и механическое устройство Проектирование электрического плиткореза
• Самодельный плиткорез Изготовление стола для плиткорезов
• Как сделать искусственный снег в домашних условиях
• Винтовой пресс для винограда своими руками Woode n виноградный пресс
• Как открутить заржавевшие болты, гайки и шурупы Как открутить шуруп со сбитыми пазами
• Самодельный ветрогенератор
• Установка розеток: в гипсокартон, бетонные и кирпичные стены
• Сделай сам заточка катаны
• Как обжечь веревку из бутылки для увеличения жесткости Как сделать нитку из бутылок
• Как сделать автоматический полив на даче для растений своими руками Автоматический полив на даче и участке
• Способы масло и яйца взбить венчиком или вилкой: как взбить, если нет миксера?
• Солнечные панели своими руками
• Выбираем обновку для кухни — разделочную доску Из какого материала выбрать разделочную доску
• Мини-бар своими руками: стильные идеи для создания домашнего бара
• Дед Мороз своими руками комод
• Как сделать инкубатор из холодильника своими руками Инкубатор из холодильника своими руками
• Электрическая коптильня: советы по выбору
• Циклонный фильтр своими руками или как убрать строительный мусор бытовым пылесосом Пылесос Циклон для пылесоса своими руками
• Циклон для пылесоса своими руками: чертежи и схемы Циклонный пылесос своими руками
• Прокаливание вещества Задания С2 из вариантов ЕГЭ в химии для самостоятельной работы
• Как выставить 90 градусов
• Как сделать в домашних условиях противогаз
• Что можно сделать из старой зажигалки Идея в том, что сделать из зажигалки из газа 90 153
• Перископ своими руками из банки чипсов Pringles Как сделать перископ в домашних условиях
• Изготовление топора: из деревянной игрушки в настоящий инструмент Как сделать топор из подручных материалов
• Как сделать крутящаяся трубка своими руками
• Схема сигнализации
• Как правильно помыть натяжной матовый потолок
• Натуральные обои: преимущества и разновидности Натуральные обои для стен
• Полы из доски своими руками, или как сделать деревянные этажи в частном доме.Как уложить последнюю доску пола
• Способы защиты насосов от сухого хода Клапан сухого хода для насосной станции
• Отделка откосов пластиковых окон — все тонкости и правила
• Декоративная штукатурка Карта мира — все о материалах и технологии нанесения. Подбор продукции и рабочих инструментов.
• Стандартные размеры пеноплекса
• Как положить плитку на пол и стены: пошаговая инструкция, как правильно разметить стену под плитку
• Советы, как правильно выйти на балкон
• С чего начать бензопила различных марок Подготовка бензопил к работе
• Синий цвет в интерьере, варианты, фото.Сочетание черного и синего в интерьере
• Вентилятор для пластиковых окон: система вентиляции
• Поделки из покрышек своими руками: инструкция, как сделать интересные украшения и элементы ландшафтного дизайна (105 фото) Стол из старых покрышек
• Мебель своими руками из старые покрышки Как сделать стулья из колес
• Наращивание ресниц: складное, складное
• Как и чем стирать пенополиуретан с рук в домашних условиях?
• Как смыть монтажную пену с рук?
• Как избавиться от домашнего гриба: способы борьбы
• Интерьер кухонь в английском стиле
• Чем лучше обработать древесину от гниения
• Почему в деревянном доме зимой холодно?
• Как построить оригинальные кирпичные садовые дорожки Садовые дорожки своими руками из кирпичных фрагментов
• Молниезащита (громоотвод, громоотвод, молниеотвод)
• Как правильно закрепить имитацию бруса?
• Летний душ — выбираем практичный и оригинальный дизайн Как построить душ на даче
• Из чего строить дом лучше — выбираем материал для стен дома
• Как наклеить обои на потолок с своими руками Как наклеить флизелин под покраску на потолок
• Как правильно отремонтировать металлическую крышу: что для этого нужно
• Садовый замок своими руками
• Плесень и грибок — главные враги деревянного дома
• Как для установки подвесного унитаза: Установка своими руками
Установка распределительной коробки
• Как правильно собрать соединительные коробки
• Как установить накладной замок на деревянную дверь С места расположения поперечин
• Установка и замена фановой трубы
• Пять решений к главной новогодней задаче
• Как установить замок на деревянную дверь Монтаж навесных замков

Публикации по теме

очерк о «русском коттедже» и его месте в воображении страны — The Calvert Journal

Какое сознание сажает герань в шины грузовиков и кладет сиденья самолета под грушу?

Какое тело может расслабиться в этих креслах?

Какая боль скрывает диссонанс старых покрышек и цветов?

Какое онемение позволяет в таком беспокойстве чувствовать себя как дома?

Какие прикосновения не чувствуют диссонанса мусора и цветения?

Я не могу представить, чтобы лежать в гамаке в саду, обнесенном колючей проволокой.Я читаю свидетельства, историю и художественную литературу. В эпилоге ее « Путешествие в вихрь » я сталкиваюсь с запоздалой мыслью Евгении Гинзбург о ее восемнадцати годах, проведенных в лагерях:

В те годы я испытал много противоречивых чувств, но преобладающим было изумление. Все это можно было вообразить — действительно ли это происходило, могло ли это быть задумано? Возможно, именно это изумление помогло мне выжить. Я был не только жертвой, но и наблюдателем.

Если ей было трудно представить, как я могу, разделяя три поколения? Возможно, эта неспособность была защитной — что можно удалить себя, чтобы остаться в живых. Еще одна попытка воображения: я притворяюсь, что принадлежу к поколению моих бабушек и дедушек. По мере того, как режим строился, он разрушался. В разгар эпического строительства привычный мир был разрушен. Язык стал иностранным. Все эти новые слова, значения которых неизвестны. Кто эти «стахановцы», впихивающие пятилетку в четыре года? Почему они это делают? Люди тихо исчезают.Лучше не задавать вопросов. Церквей больше нет. Слышен звук отбойного молотка. Природу больше не нужно понимать, ее нужно побеждать. В шелесте листвы есть страх.

Я не смог бы выразить чувства словами. Я был бы потерян, подвешен, плыл по течению. Разделение поколений было бы непреодолимым. О чем я буду говорить? О чем бы я не говорил? Пытался бы я защитить своих детей молчанием? Что нужно, чтобы молчать каждый день? Поняли бы они мой язык? Я бы не подумал о том, что они живут без прошлого.Смогли бы я и почувствовали бы они разрыв, разделяющий нас? Могу ли я дотянуться до разлома своим прикосновением? Что за прикосновение было бы? Осторожно, осторожно и пытаетесь установить связь? Или легкий, естественный и знающий?

Это притворство — инверсия, обращающая мой взгляд внутрь. Я наблюдаю за ушедшим поколением в моем теле и в уме, чувствуя себя дезориентированным, когда провожу это исследование. Шокирован? Почему эти слова приходят ко мне? Чьи мечты о войне я иногда вижу? Почему я много езжу в поездах во сне? Почему кладбища доставляют мне чувство комфорта? Относится ли моя боль в шее, когда я пишу это, воспоминание о тишине, которая, должно быть, удушала и которую я сейчас пытаюсь нарушить? Заполнить? Беспредельное чувство бессилия, замешательства, неспособности понять.Теперь я могу представить. Жизни жили в страхе, невидимые, потому что даже быть увиденным было опасно. Тела стираются, напряжение, глаза осторожны при встрече с глазами, живут так, как будто они отсутствуют в жизни. Члены моей семьи молчали. Некоторые умерли до моего рождения. Дневников они не оставили. В своем эссе о произведении Варлама Шаламова Колымские сказки Андрей Синявский, русский писатель, проведший пять лет в лагерях, пишет, что «человек не выносит; он превращается в материал — дерево, камень — из которого строители строят то, что хотят… в таких условиях человек ни о чем не думает, ничего не помнит, теряет рассудок, свое чувство, свою волю.’

Рэйчел Розенблюм, французский психоаналитик, отмечает, что «оставшиеся в живых, которые хранят молчание, часто обречены на иссушенное существование, высушенную жизнь, смерть в жизни […] Но когда они высказываются, и особенно когда они делают это в общественности, они подвергаются еще большему риску. Рассказ «жуткой истории» в некоторых случаях может спровоцировать не только серьезные соматические расстройства, психотические эпизоды, но и самоубийство ». Кажется, пути назад к жизни нет.

В фильме « Архитектура и власть » Иоан Августин, румынский ученый и практикующий архитектор, описывает тоталитарную архитектуру как построенную идеологию.Наверное, дачи никогда не будут считаться архитектурой. Тем не менее, в некотором смысле эти повседневные пространства представляют собой выстроенную идеологию, а не великолепные строительные проекты, которыми эта идеология хотела запомнить.

Езидри

• ট্রাইগ্লিসারাইডস — এটা কি, বয়সের পুরুষ এবং মহিলাদের মধ্যে আদর্শ, কিভাবে কমাতে হয়
• 41 বিবাহের বার্ষিকী — কি দিতে বলা হয়
• আমার প্রমাণিত রেসিপি
• থেকে নতুন বছর গাছ: ফটো সহ আইডিয়া, নতুন জন্য খসড়া মাস্টার ক্লাস
• Яндекс Дзен।
• উপরের শতাব্দীর জন্য মাস্ক উদ্ধরণ — অ্যাকশন, কিভাবে চয়ন করুন, বাড়িতে রান্না করুন
• সন্তানের দাঁত মধ্যে কাটা হয় যে লক্ষণ?
• Фолликулярная ангина — কারণ, উপসর্গ, নির্ণয়ের এবং চিকিত্সা
• স্টেরলেট কিভাবে পরিষ্কার
• মেরি উরললি বলেছিলেন কেন তিনি মহৎ শতাব্দীর ত্যাগ করেছেন -.রু সিনেমা
• Дубосеково «হিরোস- Панфиловцам» স্মৃতি
• প্রতি মাসে $ 6 থেকে শুধুমাত্র ВКУРС পরিষেবাটি চেষ্টা করুন
• কোর্সবার্গ।
• উইন্ডোজ 10 এ একটি ডিস্ক বার্ন কিভাবে
• কিভাবে খেলা skyrim রাশিয়ান না, কিন্তু কনসোল মধ্যে ইংরেজি?
• Сякла ধরনের
• কফি লুঙ্গো (লুঙ্গো) — ক্যাপুকিনো এবং আমেরিকান থেকে কী, রেসিপি, ফিড, পার্থক্য
• ম্যাড ওয়েভ।
• Яндекс Дзен।
• গুঁড়া বা ওয়াশিং জেল: ওয়াশিং মেশিন এবং ম্যানুয়াল প্রক্রিয়াকরণের জন্য কী ভাল — তরল বা প্রচলিত শুষ্ক প্রতিকার, পর্যালোচনা
• বাগানে (вег.ru)
• কুমড়া রস বাড়িতে — pook.ru ফটো সঙ্গে ধাপে ধাপে রেসিপি
• МЕХ অধীনে СЕЛЕНКА — ফটো এবং ভিডিও সঙ্গে ধাপে ধাপে ধাপের জন্য ক্লাসিক রেসিপি
• একটি নতুন বছর হিসাবে, সাজাইয়া রাখা — 2021 এর উত্সব সজ্জা জন্য বিকল্প
• শুয়োরের মাথা থেকে কি রান্না করা — স্বাস্থ্যকর খাওয়া
• একটি небулайзер ইনহেলার প্রাপ্তবয়স্কদের এবং শিশুদের মাধ্যমে лазолен শ্বাস ফেলা কিভাবে
• বিবৃতি এবং বিবৃতি উদ্দেশ্য উদ্দেশ্য জন্য প্রস্তাবের ধরন (গ্রেড 3) টেবিল, উদাহরণ
• ফ্ল্যাশ ড্রাইভ থেকে PS3 একটি খেলা ইনস্টল কিভাবে
• Barxious ফ্যাট: উপকারী বৈশিষ্ট্য, противопоказания, ব্যবহারের জন্য রেসিপি
• এটা নতুন গ্যাজেট পর্যালোচনা খবর
• কিভাবে покемон বাস্তব জীবনে চেহারা না?
• তার স্ত্রীকে তার স্বামীর কাছে ফেরার জন্য এবং তার জন্য প্রার্থনা
• ☕ শস্য কফি সেরা ব্র্যান্ড 2021.কাস্টম রিভিউ, পাশাপাশি পেশাদার রেটিং।
• নিজস্ব হাত দিয়ে চাদর চুল্লি: ধাপে ধাপে গাইড, থুতু, স্কিম এবং অঙ্কন
• কিভাবে হেরিং পরিষ্কার করা
• * সেন্ট পিটার্সবার্গে ক্লিনিক ডায়ানা
• একশত পঞ্চাশ বছর আগে, কেউ তাদের সম্পর্কে জানত না।
• ধূসর চুল — ছবি এবং দাগযুক্ত গোপন
• ইন্টারনেটে এবং জীবনে একটি জাল কী এবং এটি কীভাবে নির্ধারণ হয়
• Когти оригами — সহজ স্কিম এবং টিপস কিভাবে কাগজ থেকে когти করতে
• কোন салфетки নবজাতকদের জন্য ভাল — Бэбиблог.ru উপর 25 সুপারিশ
• কিভাবে কোন মেয়ে ফোয়ারা (ইঙ্কজেট প্রচণ্ড উত্তেজনা) আনতে হবে — দ্রুত এবং অধিকার
• আপনার নিজের হাত দিয়ে একটি পোস্টকার্ড তৈরি করবেন: সহজ এবং অনন্য পোস্টকার্ড তৈরি করার পদ্ধতি (145 ফটো)
• বিজ্ঞানীরা প্রমাণ করেছেন যে 2 + 2 = 5 এটা কি সত্য?
• Казань মধ্যে ঈশ্বরের Казань মা এর আইকন: ছবিটি কোথায়?
• কিভাবে একটি কম্পিউটারে স্ক্রিন ফ্লিপ — 100% পদ্ধতি
• অদৃশ্য সাম্রাজ্য দক্ষিণ: ইতিহাস KU-KLUX CHAN
• প্রাচীর উপর সুন্দরভাবে ঠকাই ফ্রেম 15 উপায়
• শীর্ষ 10 Антигельминтное ওষুধ — ভাল তহবিলের রেটিং 2021
• কিভাবে ক্রস-কান্ট্রি স্কিইং নির্বাচন করবেন — জ্ঞানের লাইব্রেরি — স্পোর্টমাস্টার অনলাইন স্টোর
• Minecraft দলের মধ্যে বৃষ্টি অপসারণ করবেন

Шашлык на даче — хорошая идея

На данный момент коттеджный поселок находится в большом населении нашей страны.На природе хочется не только поработать в саду, но и хорошо отдохнуть. На даче с комфортом можно разместить беседки различной формы, позволяющие с комфортом провести выходной. Также с особой тщательностью многие подходят к выбору мебели, создавая неповторимые пейзажи загородного участка, а также устанавливая мангал — король отдыха на природе.

Этот атрибут надолго помогает развлечься на полную катушку и съесть вкусное, свежее жареное мясо — шашлык.Если вы давно задумывались о покупке или выращивании летнего бройлера, наша статья обязательно поможет в этом. Дадим ценные советы, расскажем о разновидностях мангалов, а также предоставим несколько вариантов самостоятельного изготовления жарочных устройств.

Немного истории

Точно неизвестно, в какой стране появилось первое устройство, но многочисленные исторические догадки ведут на Восток. Безусловно, Кавказ занимает лидирующие позиции в предположениях по созданию универсальной уличной мангалы.Почему? Особенности климата региона не позволяли готовить мясо, потому что температура кипения там ниже тысячи градусов по Цельсию, предписанных для процесса приготовления. Поэтому находчивым кавказцам просто пришлось придумать новый способ приготовления основного продукта питания. Известно, что само слово имеет точное определение — мешок с углями.

Образец старинной уличной печи

Со временем представители других национальностей переняли уникальный способ жарки мяса на углях — мангал на протяжении сотен лет считается отличным вариантом для приготовления различных блюд на открытом воздухе.Сегодня сложно представить летнюю жизнь без ароматного манящего аромата шашлыка на даче или в загородном доме. Существует множество видов шашлыков, различающихся дизайном и другими особенностями. Оригинальный дизайн летнего мангала найти несложно. Главное — соблюдать основные принципы ее создания, ведь они одинаковы для всех дизайнов.

Современный вариант мангала для дачи

Обычно устройства изготавливаются из кирпича или металла.Мангал обслуживает только открытый огонь, но здесь топливо может быть разное: начиная от обычных дров и заканчивая электричеством. Все зависит от возможностей будущего владельца сооружения и его предпочтений. Уголь и газ также могут стать отличными зажигательными материалами. По размерам также нет видимых ограничений — главное, чтобы площадь позволяла разместить крупную конструкцию.

Приготовление мяса на гриле — особенности

Обычно рецепт приготовления такого мяса один — жарить и есть.Но современная кулинария разработала множество специальных маринадов, придающих блюдам из волокнистой массы особый вкус и аромат. Многие мастера самостоятельно составляют соусы, в которых принято смачивать мясо перед приготовлением. Такая изысканность еды всегда привлекает гостей, а приготовление еды и посиделки обходятся намного дешевле, чем в ресторане или кафе. Тем более, что природа должна принимать пищу и утолять необычный аппетит.

Приготовление мяса на мангале

Как происходит процесс обжарки? Все просто — мясо в шашлыке обжаривается на некотором расстоянии от огня, что позволяет ему равномерно запечься и покрыться хрустящей корочкой, маня покусать, покрываться корочкой.

Mangals Общая информация

На самом деле на сегодняшний день человечество придумало просто колоссальное количество видов ростеров: с крышей, мангалом, беседкой с мангалом внутри и так далее. Но в общей классификации этих конструкций есть всего три типа отличий:

• По конструктивным особенностям (стационарные, мобильные и малогабаритные переносные).
• Исходя из материалов, из которых изготовлен мангал — кирпича или металла.
• По израсходованному топливу. Как было сказано ранее, устройство может получать тепло практически от любого известного топлива.

Стационарный кирпичный мангал для дачи

Конечно, в этой статье мы подробно рассмотрим все аспекты вопроса, например, гриль на даче, и более подробно поговорим обо всех типах мангалов.

Передвижной мангал

Пожалуй, стоит начать с самого простого по всем показателям, включая вес, барбекю. Он один из самых популярных, так как конструкцию легко перемещать или транспортировать в любое желаемое место. Необязательно оставлять его на одном месте — можно унести с дачи в лес или парк.Купить переносной мангал можно практически в любом магазине, предлагающем инвентарь для отдыха на природе. Даже самый требовательный покупатель найдет свое устройство, подходящее по форме, размеру, типу и цене.

Мобильная версия мангала

Мобильные мангалы могут иметь форму обычного квадрата или прямоугольника, а также овала или иметь совершенно оригинальную, нестандартную геометрическую форму. Стоит отметить, что мангал легко превратится в барбекю, если сверху поставить специальный гриль для запекания мяса.

Крыша для мангала

Такой строительный язык не поворачивается называть ёмкостью с углями. Обычно это эксклюзивное устройство, уникальное по своему дизайну и форме. Перенести его в другое место не получится, но такой мангал отлично впишется в ваш дом или загородный участок. Крыша здесь играет роль защиты не только от искр бушующего в ее глубине огня, но и от непредвиденных осадков, зачастую мешающих приготовлению любимого шашлыка.

Барбекю с защитной крышей

Очень часто можно встретить мангалы, украшенные коваными предметами, крышу. А этот более впечатляющий и по форме, и по размеру мангал можно приобрести в магазине. Но возможность изготовить мангал самостоятельно никто не отменял.

Стационарное сооружение

Стационарное барбекю — сложное сооружение, которое можно превратить в мангал, мангал, мангал. Но можно сделать и классический проект, включающий простое приготовление мясных блюд.Выбирая более сложный проект, вы можете соорудить специализированную печь для приготовления мясной еды по традиционным национальным рецептам.

Стационарный мангал для дачи

Мангал складной

Из названия становится понятно, что такое устройство вполне можно не только переносить, но и транспортировать. Правда, сделать это можно только после того, как он будет разобран и собран. При этом мангал должен иметь особую конструкцию, при которой он состоит из нескольких частей, собранных в определенном порядке.Иногда конструкцию можно дополнить специальными элементами — например, решетками или тумбами для ног и так далее.

Мангал переносной складной

Главное преимущество перед передвижным мангалом — большие размеры и прочность — чем проще конструкция, тем недолговечнее изделие.

Готовим шашлык на мангале — особенности видов

Следует отметить, что при выборе одной из техник приготовления шашлыка следует исходить не только от вида маринада, но и от вида мангала.Специалисты по жарке вкусных блюд, а также профессиональные повара отмечают особенности исполнения рецепта в мангалах разного типа. Рассмотрим, какие именно проекты устройств для жарки мяса используются чаще всего.

Барбекю

Этот мангал максимально приближен по духу и способу приготовления блюд к традициям русского народа. Но нельзя однозначно сказать, что конструкция такого мангала полностью повторяет форму русской печи.Нет, это больше похоже на гибрид мангала и печки. Начнем с того, что устройство намного меньше по размеру. Внешне мангал больше похож на конструкцию с крышей, но жарка шашлыка с помощью шампуров — это второстепенная функция, а не основная.

Барбекю

Основные способы приготовления мяса — это обработка паром, а также контакт с огнем жарки. Такой мангал лучше строить из кирпича, так как и габариты, и особенности не позволяют реализовать весь потенциал в металлической конструкции.

Барбекю с функцией копчения

Устройство впервые было завезено в Россию из Соединенных Штатов Америки, но оригинальный вариант данной конструкции был найден в Японии. Хотя мангал такого плана условно и называется мангалом, но на самом деле это коптильня и мангал в одном лице. Приготовить мясо на шпажках в нем просто не получится. Но с помощью этого мангала можно побаловать себя копченым, обжаренным на гриле блюдом. Коптильня такого типа имеет одну яркую особенность — специальную крышку, которую можно накрыть жареным мясным продуктом, и функцию копчения.

Мангал с коптильней

Среди преимуществ перед обычным мангалом и грилем — однородный контролируемый процесс термообработки, то есть нагрев со всех сторон. В барбекю мясо будет прожариваться только снизу.

Чем еще примечательна такая коптильня? В нем можно приготовить самые разные отменные гастрономические изыски, в том числе копченые, тушеные, жареные на шашлыке и другие овощи.

А как насчет конструктивных решений? Может изготавливаться как в стационарном, так и в разборном исполнении.По внешнему виду такой мангал может выглядеть как раскладной или мангал-казан. Вариантов много, ведь главное соблюдать технологию приготовления при плотно закрывающейся крышке.

Мангал-коптильня разборная

Камин или мангал? А может мангал-камин?

Современный век высоких технологий предлагает использовать мангал не только для приготовления шашлыка. У себя дома, во дворе или на даче можно поставить не просто простой классический мангал, а построить сложное устройство, позволяющее разбудить фантазию и задействовать все свои умения.

Камин-барбекю

Хотите приготовить суп самостоятельно или запечь на ужин свежую рыбу? А как насчет хорошо прожаренного стейка с дымкой и аппетитной картошкой? Все это можно приготовить в мангале-камине за два счета.

Качество закупаемых мангалов

К сожалению, далеко не все виды мангалов промышленных производителей представлены на суд потребителей. В целом качественные и прочные манга изготавливаются либо на заказ, либо своими руками.А в магазинах есть бюджетные во всех смыслах классические модели. Их делают из нержавеющей стали или металла.

Все о мангале можно сказать по толщине металла — если она не больше одного миллиметра, то это изделие подходит для непродолжительного использования для поездок семьей или компанией на природу, дачу, в лес. В основном это мобильные мангалы, не имеющие никаких дополнений и сложных конструктивных решений. Гарантированно при не частом использовании такой мангал прослужит не более одного теплого сезона.То есть каждую весну и осень придется потратить на покупку нового. Почему? Толщина материала не выдержит нагрузок и просто сгорит.

При покупке мангала обращайте внимание на толщину металла

Совет: Чтобы недорогие шашлыки длились дольше, в качестве источника тепла следует использовать только древесный уголь. Приобрести в любом магазине, супермаркете или на АЗС не составит труда. В этом случае ваш мобильный мангал может прослужить до полутора лет.

Но не отчаивайтесь, ведь производители предлагают и более надежные, качественные и долговечные варианты продуктов для жарки вкусного мяса — барбекю с толщиной стенок не менее трех миллиметров. Правда, цена на эти мангалы значительно повышена, а из нержавеющей стали такие устройства даже дороже простых металлических. Чтобы сократить расходы, но побаловать себя жареными блюдами, вы можете сделать мангал самостоятельно.

Можно сделать мангал своими руками

Следует отметить, что сделать мангал своими руками не так уж и сложно.Главное — рисунок будущего устройства. Различные дизайны в графическом изображении, а также информацию о материалах, экономии и других аспектах можно найти в Интернете.

В частности, в этой статье мы рассмотрим несколько способов изготовления мангала.

Кирпич совершенства

Каждый мужчина в этой жизни стремится сделать три главных дела — построить дом, вырастить дерево и родить сына. Конечно же, после постройки дома идет его обустройство.Пусть это будет коттедж для отдыха, куда вы все приедете отдыхать с семьей, но вы можете оборудовать его по последнему слову техники и комфорта. В создании мангала своими руками нет ничего сложного. Конечно, можно обратиться в специализированную строительную компанию, а можно заказать металлический мангал в кузнечной мастерской, но при наличии времени и желания создать чудо современного кулинарного оборудования можно самостоятельно.

Простой кирпичный мангал для дачи

Когда все делаешь сам, можно не просто мангал — можно обустроить из кирпича целую улицу, улучшенную кухню, и приготовить на ней все, что угодно.

Необходимые материалы — начинаем строить

Первый вопрос перед началом работ — выбор места. Лучше, чтобы он был защищен от осадков и холодных ветров. Для таких целей идеально подойдет беседка, где можно хорошо отдохнуть и сразу же поесть.

Одним из самых популярных кирпичных сооружений является мангал, имеющий ленточный фундамент и следующие размеры: ширина и высота 1,6 метра и глубина 0,8 метра.

Схема кирпичного мангала

Кроме того, будущий комплекс может подвести дополнительные коммуникации в виде водопровода и канализации — устроить мини-кухню и не носить в доме моющие средства или посуду.Также можно оборудовать свое место для приготовления деликатесов и всевозможные ящики и полочки.

Не забывайте о мебели — обязательно разместите рядом вместительный стол и стулья. Покупать или, опять же, делать мебель самому — решать только вам.

Для вашего будущего мангала потребуются следующие материалы:

• Цементный раствор, песок, щебень.
• Печь из специально обработанного камня.
• Арматурная сетка и арматура, а также обрешетка.
• Различные строительные инструменты, а также болты, металлические уголки и шурупы.
• Также желательно иметь бетономешалку — она ​​понадобится для возведения фундамента и замешивания раствора для укрепления кирпичей.

Первой ступенью, конечно же, будет фундамент — он должен быть заложен на глубину не менее полуметра-шестидесяти сантиметров. Выкопав яму необходимой глубины и размеров, необходимо приступить к укладке арматуры.

Ленточный фундамент под мангал

Затем делаем бетон с прочностью минимум 200 или 150.

Выровняйте залитую раствором поверхность с уровнем, который значительно облегчит начало укладки камня.

Важно: Обязательно уложите гидроизоляцию. Из бюджетных вариантов подойдет обычный рубероид. Также можно использовать для этого пленку из полиэтилена или строительную мастику. Зачем нужна гидроизоляция? Фундамент может выделять влагу, которая со временем испортит уложенный кирпич.

Перед началом укладки ждем несколько дней — так фундамент наберет максимальную прочность и окончательно промерзнет.

Укладываем кирпичи

Для строительства мангала следует использовать специальные печные кирпичи, которые выдерживают большие перепады высоких температур. Однако практически идеальный материал имеет существенный недостаток — он плохо переносит сильные холода и минусовые температуры. Из-за этого камень может стать очень хрупким — поэтому мангал рекомендуется размещать на закрытых площадках.

Совет: Силикатный пустотелый кирпич не подходит для строительства мангала — не используйте их вообще.

Укладка первого ряда — наиболее ответственная часть предстоящей работы, в которой определяется дальнейшее использование частей камня и их подгонка по размеру. Чтобы все прошло легко и без затруднений — не используйте раствор на первой кладке. Изготовлен «по сухому».

Во избежание кривизны и шероховатости конструкции обязательно разметьте будущую муфту и соблюдайте порядок на протяжении всей работы.

Кладка мангала из кирпича

Всем известно, что кирпич хорошо впитывает влагу.Чтобы вода из раствора не впитывалась буквально за сутки, нужно обильно промыть всю будущую кладку.

Для более прочной перевязки кирпичей все ряды следует укладывать после первого с небольшим, всего в полкирпича, смещением.

Каждый уровень устанавливается из угла, и с помощью уровня смотрят на точность укладки в горизонтальном и вертикальном положении. Все параметры должны точно соответствовать выбранному или разработанному с нуля чертежу вашего мангала.

Одним из важнейших элементов будущего шашлыка или всего кухонного комплекса является мангал — его следует класть на углы из металла, закрепляя на кирпичах прочными штырями. Это позволит избежать быстрого разрушения кладки при сильных раскачках.

Чтобы сделать хорошую естественную тягу, можно оставить в кладке небольшие щели — только не заливайте помещение раствором. Если вы хотите установить мангал, вам нужно будет положить кирпичи внутрь мангала, сделав такой же выступ.

Заказ мангала

Кирпичный мангал может стать украшением вашего дома, дачи, коттеджа или приусадебного участка. Здесь можно построить профессионально оборудованную летнюю кухню, которая сможет принимать посетителей круглый год и накормить вкусными блюдами.

Самым оптимальным вариантом для самостоятельного изготовления станет переносной мангал из листовой или нержавеющей стали. Его можно транспортировать и, соответственно, брать с собой на природу.

Чертежи таких мобильных мангалов найти несложно — их изготовление занимает немного времени, а также требует минимального набора знаний и инструментов.

Чертеж для изготовления мангала из металла

Следует выбирать качественную сталь, имеющую толщину не менее трех миллиметров.

Шашлыки на заказ

Еще одним шикарным вариантом барбекю станет обычный газовый баллон. Этот предмет может превратиться в шикарный, дизайнерский во всех смыслах шашлык.

Есть три вида мангала из газового баллона:

• Локомотив.
• Классика.
• Коптильня.

Мангал паровоз из газового баллона

В этой статье мы рассмотрим изготовление мангала классического типа из газового баллона.

Материалы и инструмент

Для изготовления мангала из газового баллона необходимо купить или собрать:

• Сварка, струбцины (несколько штук), болгарка.
• Труба металлическая малого диаметра.
• Электродрель.
• Металлические листы для усиления конструкции.
• Заклепки алюминиевые.
• Петли металлические для крепления крышки.

Возьмите за основу баллон, который имеет объем не менее пятидесяти литров, так как при меньшем размере возникнут неудобства при перемешивании углей.

Баллон газовый для барбекю

Важно знать: Перед резкой продукта убедитесь, что весь газ выпущен.

Удаление взрывоопасного газа

Удалить газ из баллона не так уж и сложно.Необходимо перевернуть его вверх дном и открутить кран подачи топлива. В этом положении газ будет выходить более интенсивно, так как он легче воздуха. Чтобы точно знать, что все топливо вышло, следует заранее нанести мыло на отверстие, через которое оно выходит. Вы можете наблюдать, как пузыри выходят из воздушного шара.

Спуск газа из баллона

Если вас все же пугает наличие остатков газа, вы можете наполнить баллон водой, а затем таким же образом слить его.Она весь газ промоет, и можно приступать к резке.

Приступим к изготовлению

Распиловка должна производиться строго по чертежу. Главное, чтобы стенки цилиндра оставались нетронутыми, что поможет справиться даже с сильным ветром. Металл следует сильно разрезать по шву, под которым будут базовые кольца. Резать их не нужно — в дальнейшем можно использовать под тяжелую крышку полки.

Конструкция мангала

Установите петли.Для начала плотно закрепите их на подготовленных заклепках, а затем приварите петли к баллону и достаньте крышку.

Крепление крышки к барбекю

После этого нужно дать рабочему месту остыть и приступить к созданию ручек гриля. Для этого отлично подойдут готовые изделия из прочного металла — их не купишь ни в одном строительном магазине.

Термостойкая ручка для барбекю

Чтобы высокотемпературный самодельный мангал не «загонял», к краям пропила приварите уголок размером 32 * 32.Во избежание разрыва используйте заранее подготовленные струбцины. А затем приварите этот элемент.

Затем приступаем к изготовлению ножек будущего шедевра. В зависимости от их высоты необходимо подготовить основания, к которым они будут крепиться. То есть можно сделать ножки любой формы и высоты. Главное, чтобы они были крепкими и устойчивыми.

Опоры для барбекю

После этих манипуляций готовим петли корпуса и крышки для шашлыка. Если вы хотите, чтобы крышка была снята (это позволит более тщательно очистить), то петли нужно приварить в одном направлении.Если крышка несъемная, петли можно приваривать друг к другу.

Привариваем ручки и крепим плотно. После надеть крышку на готовые приваренные петли.

На этом этапе лучше проверить правильность выполненной работы, а также измерить угол и длину. Только после этого можно делать ограничительные элементы для закрытия и открытия крышки мангала.

При плохой устойчивости изделия ножки можно дополнительно усилить подготовленным металлическим уголком.

Для обеспечения хорошей тяги и сгорания топлива не забудьте просверлить несколько отверстий по всей длине мангала. Через них тоже будет засыпать отработавшее топливо, и выливаться выпавшая вода.

Отверстия для тяги

Перед приготовлением первого мяса следует несколько раз, как следует запекать продукт и обязательно его промыть. Желательно не использовать химические моющие средства, так как они вполне могут впитаться в металл. Лучше использовать соду, соль или хозяйственное мыло на натуральной основе — с этими моющими средствами мангал будет чистым во всех смыслах.

Раскрашивать свой шедевр не обязательно. Тем более — придется покупать специальную краску, выдерживающую большие температурные режимы. Еще один голос против краски — появление сажи, которую вряд ли удастся полностью восстановить.

Теперь вы знаете, как порадовать себя, свою семью и всех друзей вкусным шашлыком, который вы будете готовить на своем новеньком шашлыке или гриле. Этот прибор — не просто элемент декора вашего загородного участка. Дарит тепло и радость, вкусную еду и отличное общение, поэтому завести мангал стоит всем любителям веселых компаний и вкусной, а главное натуральной еды.
