Печь русская из кирпича своими руками: чертежи и порядовка, видео инструкция

Содержание

Как сделать кладку русской печи с лежанкой и плитой в доме своими руками: Обзор +Видео

В прошлом веке русская печь была многофункциональным устройством. Это обогрев комнат в зимнее время, в тоже время это горячая и полезная пища, возможность сохранения урожая за счет сушки, и бытовые удобства в виде горячей воды. Нельзя утверждать, что русская печь из кирпича идеальное устройство. Минусом печи в качестве отопления является неравномерный нагрев. Современные печки конструируются так, чтобы прогревать комнату на всю высоту.

[contents]

Русская печь состоит из следующих деталей и элементов:

  1. Опечек – применяется для хранения и сушки дерева.
  2. Холодная печурка — незначительное углубление, в котором хранится различная посуда.
  3. Шесток — площадь, на которую можно поставить горшок.
  4. Под — это пол варочной камеры. Обладает легким уклоном к устью, для удобного движения тяжелой посуды.
    Его нужно качественно отшлифовать.
  5. Варочная камера — место, для закладки дров, и готовки пищи. У свода горнила также есть уклон.
  6. Перетрубье — камера над шестком. Труба дымохода расположена выше.
  7. Душник — специальное отверстие, для подключения трубы самовара.
  8. Вьюшка — перекрывающая дверца дымохода.
  9. Лежанка — горизонтальная поверхность, располагается позади дымохода. На ней можно легко спать в зимнее время.

Более распространенной в настоящее время является усовершенствованная русская печь. Отличается она прогревом подтопочной части, за счет чего обогрев комнаты становится более комфортным.

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

  1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
  2. Колосниковая решетка;
  3. Металлические задвижки;
  4. Вьюшка;
  5. Заслонка горнила;
  6. Водогрейная коробка;
  7. Плита;
  8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

  • Если для кладки используется полнотелый кирпич марки М150, то применяют
    глинопесчаный раствор
    . Его же применяют для облицовки печи специальной керамической плиткой;
  • Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
  • При применении шамотного кирпича используют растворы из огнеупорной глины;
  • В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой.

Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

  • кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
  • кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
  • кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича».

Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Первый ряд кладут из пережженного кирпича, он мало впитывает влагу. Для первого ряда углы выкладываются из обрезанных кирпичей.

Второй ряд начинается с кладки стен печи, укладываются прочистки спереди и с левой стороны. На фронтальной части с правой стороны печи формируют, как правило, зольник.

В третьем ряду чистки слева закладываются без раствора. С передней стороны устанавливают дверцы поддувала и прочистки. Дверцы монтируют при помощи пережженной стальной проволоки, она устанавливается в пропилы в кирпичах и скрепляется кладочным раствором.

В четвертом ряду перекрываются подовые каналы.

На пятом ряду устанавливают решетку колосника малой топки. Для установки внутренней части топливника применяют огнеупорный кирпич, он также кладется без использования раствора.

Далее идет ряд установки водонагревательного бака

слева, и продолжается кладка топливника из специального огнеупорного кирпича.

В седьмом ряду идет установка колосниковой решетки топки плиты, монтируются стенки печи и первого топливника. Правую стенку нужно укрепить при помощи стальной полосы.

В восьмом и девятом ряду продолжаются кладки стен и внутренних каналов. Монтируются дверцы топки плиты и маленького топливника.

В десятом ряду будут соединяться своды первого и второго топливника. Перекрывают дно горнила. И каналы дымооборотов выводятся в горнило.

В следующем ряду на переднюю кромку кладки монтируется стальной уголок, сверху устанавливают плиту. Пространство правого топливника перекрывают специальной съемной колосниковой решеткой.

В двенадцатом ряду начинается укладка передних стенок горнила  и боковых стенок плиты с использованием огнеупорного кирпича. Монтируется заслонка горнила. Слева от печи начинают формировать нижнюю часть дымохода.

Далее нужно сделать шаблон арки из дерева и фанерных листов. По ним будут выкладываться своды арки.

С 13 по 16-й ряд продолжается укладка стенок печи и перекрывается устье горнила.

В семнадцатом ряду начинается определенное сужение свода горнила и расширение основного дымохода. А задняя стенка печи при этом укрепляется при помощи стальной стяжки.

В 18-ом ряду будет перекрываться свод горнила, и начнется укладка передней стенки печи, которая образует перетрубье.

В 19-ом ряду передняя стенка горнила укрепиться с помощью стяжки, идет установка стенок выше горнила, образуя определенное пространство для засыпки.

Далее свод горнила полностью засыпается песком и хорошо уплотняется. Это нужно для увеличения теплоемкости и обеспечения качественного выпекания хлеба.

В 21-ом ряду печь перекрывается, а перетрубье будет понемногу сужаться в сторону дымохода.

С 22 по 23-й ряды идет кладка дымохода и определенное сужение перетрубья.

В 24-ом ряду: перетрубье перекроется специальной вентиляционной заслонкой.

С 25 по 26-й ряд зазор над перетрубьем соединяется с дымоходом.

Далее кладка идет в зависимости от высоты комнаты: снаружи дымоход будет сужаться ступенькой перед потолком, и далее будет формироваться труба, которая будет проходить через перекрытие и кровлю. На этом и заканчивается строительство русской печи своими руками.

Осталось только выложить трубу над поверхностью крыши — и можно смело начинать топить!




устройство, схема, пошаговая инструкция с фото и видео и прочее

При упоминании о русской печи возникают ассоциации со сказкой и волшебством. А ещё — с невероятно вкусными и ароматными блюдами и тёплой атмосферой. Поражает то, что огонь её простого очага не угас даже в нашу технологическую эпоху. Благодаря возрождению индивидуального строительства этот замечательный отопительный агрегат и сегодня в почёте у владельцев загородных домов. Сделать его своими руками, имея под рукой подробную инструкцию, будет не так и сложно.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

  • Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
  • Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
  • Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы Минусы
Высокий КПД — от 50 до 70%. Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция. Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной. После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача. Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность. Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Смотрите также пошаговое руководство по возведению печи-голландки своими руками: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

  1. Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
  2. Печурка — холодная ниша для хранения посуды.
  3. Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
  4. Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
  5. Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
  6. Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
  7. Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
  8. Вертикальный газоход над шестком
  9. Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
  10. Задвижка дымовой трубы.
  11. Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.

Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива. И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь.

На нашем сайте представлено большое количество инструкций по самостоятельному монтажу печей разных конструкций и сложности, в их числе и печка Кузнецова: https://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

Русская печь: чертежи и порядовки
Чертёж русской печи с нижним подогревом
Чертёж русской печи с варочной плитой
Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

Чертёж и порядовки к русской печи (фотогалерея)

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

  • Пара разноразмерных мастерков из нержавеющей стали.
  • Расшивка для швов, если планируется такой вид отделки.
  • Молоток-кирка каменщика.
  • Резиновая киянка.
  • Угловая шлифмашина (болгарка) с отрезным кругом.
  • Электрическая дрель с набором свёрл.
  • Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
  • Ножницы для работы по металлу.
  • Ёмкости для смешивания раствора.
  • Сетка для просеивания глины и песка.
  • Рулетка.
  • Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

  • Кирпич красный (марка не ниже М-150) – 1900 шт.
  • Песок — 300 кг.
  • Глина (как можно более жирная) – 250 кг.
  • Картон базальтовый или другой негорючий уплотнитель.
  • Рубероид для влагоизоляции фундамента.
  • Варочная панель двухконфорочная размерами 400х700 мм.
  • Топочные дверцы размерами 250х210 мм и 250х180 мм.
  • Колосниковая решётка 200х280 мм — 2 шт.
  • Колосниковая решётка 250х380 мм.
  • Дымовая задвижка 180х260 мм.
  • Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
  • Поддувальная дверца — 250х150 мм.
  • Заслонка горнила — 380х450 мм.
  • Бак водогрейный 120х280х500 мм.
  • Уголок стальной с полкой 60 мм — 1. 5 м.
  • Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона. Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала.

Варианты возможного расположения печи в доме

Лучше всего размещать отопительный агрегат таким способом, чтобы топить его можно было с кухни или веранды, а лежанку или камин вывести в гостиную или спальню.

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Чтобы приготовить оптимальный по составу раствор делают несколько миниатюрных замесов с различным содержанием песка, фиксируя пропорции на бумаге. После этого из каждой пробы формируют плоские лепёшки, которые оставляют на несколько дней до полного высыхания. Лучшим считается тот состав, который меньше всего растрескался в процессе сушки.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

В нашем следующем материале вы найдёте пошаговое руководство по строительству печи-шведки с расчётами и порядовкой: https://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html

Кладка русской печи: пошаговая инструкция

Внешний вид будущей печи

Прежде всего, позвольте дать несколько советов, которые сделают работу более простой, а построенное сооружение — безопасным.

  1. Используйте только качественный кирпич, в теле которого нет трещин.
  2. При заполнении швов внутри не должно быть пустот и промежутков, а их толщина должна укладываться в пределы 5–8 см. Помните, что обмазывать стены глиной для их герметичности — не лучший вариант, поскольку при этом падает теплопроводность.
  3. Перед тем как укладывать кирпич, его рекомендуется вымочить — в таком случае он не будет вытягивать жидкость из раствора.

Кирпич перед кладкой вымачивают ещё и по другой причине. Во время сушки он будет обезвоживаться одновременно с раствором, что будет способствовать лучшему сцеплению и упрочнению стенок.

Чтобы конструкция была аккуратной, выдавливаемые из швов излишки глины надо сразу же подбирать, не допуская их высыхания. Стенки печи могут выкладываться в кирпич или полкирпича, тогда как внутренние камеры — в половину, а то и в четверть его размера. Опытные мастера печь средних размеров чаще всего выполняют толщиной до 15 см, аргументируя это тем, что так она быстрее прогревается и не требует дополнительного топлива на предварительную топку.

Кладку удобно вести, ориентируясь на порядовку. Для этого схему распечатывают на отдельных листах бумаги, чтобы в процессе работы следовать выбранной инструкции.

  1. Первый ряд выкладывают с особой тщательностью, ведь он задаёт геометрическое соответствие и ровность сооружения. Начинающим печникам лучше начертить контуры печи мелом на основании или же сначала произвести пробную укладку насухо. При работе придерживаются следующего порядка: сначала выкладывают внешний периметр конструкции, а затем заполняют его согласно схеме порядовки.

    Кладка 1-го ряда выполняется всплошную

  2. Вторым рядом начинают формировать стенки, прочистные каналы и низ зольника.

    Кладкой 2-го ряда начинают формировать внутренние камеры

  3. Прежде чем начать третий ряд, устанавливают дверцу поддувала и люк прочистной камеры. Надёжно закрепить их в кладке помогут отрезки стальной проволоки, которую одним концом прикручивают к дверным рамкам, а другим укладывают в межкирпичный шов.

    Приступая к 3-му ряду устанавливают чугунные дверцы

    Чтобы места примыкания печной чугунины не растрескивались во время эксплуатации, металлические элементы можно обмотать асбестовым шнуром или уплотнить зазоры при помощи базальтового уплотнителя.

  4. Четвёртый ряд закрывает полости, расположенные у стенок, и формирует перекрытие подового канала.

    Кладка 4-го ряда

  5. Начиная пятый ряд, устанавливают колосники и начинают формировать топку. Часто в этих целях используют распущенный на две части шамотный кирпич. На этом же уровне монтируют дверцу малой топливной камеры, которая располагается ниже подового канала.

    5-й ряд: монтаж колосниковой решётки и топочной дверцы

  6. На шестом ряду выкладывают топку и монтируют водонагреватель.

    Установка водогреющего бака в 6 ряду

  7. Седьмой ряд. Установка колосников малой топливной камеры и большой топочной дверцы. Правую стенку стягивают металлической полосой, которую укладывают в шов и фиксируют за наружные края кирпичей вертикальными зацепами. Как и боковые поверхности топки, её задняя стенка выкладывается насухо. При этом части топливника, примыкающие к внешним стенкам, выполняют с зазорами для улучшения теплоотдачи.

    Особенности кладки 7-го ряда

  8. Восьмым и девятым рядом продолжают наращивать внутренние каналы, а также закрепляют малую топочную дверцу.

    Кладка 8 и 9-го ряда

  9. В десятом ряду соединяют своды обеих топок, одновременно выкладывая днище горнила. При этом проёмы каналов, расположенных у задней стенки, должны быть открытыми. Здесь же несколькими кирпичами перекрывают бак для воды.

    10-м рядом формируют днище горнила

  10. На 11 ряду подготавливают основание под варочную плиту, для чего над топочными дверцами крепят стальной уголок. Кроме этого, в задней части большой топки устанавливают колосниковую решётку.

    11-й ряд: монтаж варочной плиты

  11. 12-й и 13-й ряд — формируют основание дымохода и стенки варочной камеры (горнила). Здесь же устанавливают задвижку, которой будет перекрываться канал между главной камерой и дымоходом.

    12-ый и 13-ый ряд

  12. 14-м рядом начинают обустраивать боковой ход из горнила в дымовой канал, наращивают стенки варочной камеры и выполняют отверстие под задвижку.

    14-й ряд: формируем канал для отвода продуктов сгорания

  13. С 15 ряда начинают сужать кладку для перекрытия горнила и ведут дальнейшую выгонку дымового канала.

    В 15-м ряду начинают формировать основание свода горнила

  14. На 16 ряду боковые стенки печи скрепляют металлическими полосами подобно тому, как это было сделано с правой стороной агрегата в седьмом ряду.

    Особенности кладки 16-го ряда

  15. 17 ряд. Укладывают второй металлический уголок над нишей варочной плиты и обустраивают боковые основания свода варочной камеры.

    Работы, которые проводят при кладке 17-го ряда

  16. На 18 ряду устанавливают куполообразный шаблон и выкладывают арочный свод горнила.

    Арочный свод 18-го ряда

  17. В 19 ряду металлической полосой укрепляют стенку в устье печи. Продолжают наращивать боковые стенки, которые нужны, чтобы удерживать засыпку.

    Крепление металлической полосы в 19-м ряду

  18. 20-й ряд. Увеличивают высоту стенок ещё на один кирпич, после чего свод для лучшей теплоизоляции засыпают песком.

    После укладки 20-го ряда наружную сторону свода печи засыпают песком

  19. 21-й ряд формирует перекрытие печи. Здесь же начинают сужать перетрубье.

    21-й ряд: перекрытие, закрывающее печную засыпку

  20. Для снижения скорости газового потока в 22-м ряду устанавливают металлический лист с вырезанным круглым проёмом. Продолжают уменьшать сечение перетрубья.

    Особенности сооружения печи в 22-м ряду

  21. В 23-м ряду в дымовой канал монтируют прочистную дверцу и наращивают выходной канал.

    23-й ряд: начало дымового канала и обустройство прочистки дымохода

  22. Начиная 24-й ряд, устанавливают задвижку для регулировки тяги.

    24-й ряд: монтаж задвижки

  23. 25 и 26-й ряд нужны для перекрытия пространства над регулировочной заслонкой.

    Особенности порядовки 25 и 26-го ряда

  24. С 27-го по 29-й ряд объединяют перетрубье и дымоход.

    Последние ряды печи объединяют перетрубье с дымоходом

После этого работу по сооружению печи считают завершённой. Остаётся соорудить дымоход, после чего можно будет проводить пробную топку.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

  • Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
  • В месте перехода из потолка в чердак труба должна утолщаться.
  • Нижнюю часть дымохода кладут на такой же раствор, как и печь.
  • Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
  • Выше кровли дымоход сооружают на растворе с добавлением цемента.
  • Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Способы отделки русских печей

Декорирование русской печи выполняется несколькими способами:

  • расшивкой кирпичной кладки;
  • оштукатуриванием;
  • отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

Как можно декорировать русскую печь (фотогалерея)

Если планируется не расшивать кладку, а облицовывать её керамической плиткой или оштукатуривать, то обязательно закрепите на поверхности стен металлическую сетку. Иначе декоративная отделка при нагревании конструкции будет отваливаться.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Из-за необходимости длительной сушки печи, приступать к её возведению рекомендуется в тёплое время года.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации

  1. После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
  2. Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
  3. Закрывать вьюшку можно только после полного прогорания дров.
  4. Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Видео: создаём русскую печь из кирпича своими руками

Процесс разборки старой и строительства новой печи:

Один из вариантов русской печи с порядовкой:

Если правильно построить русскую печь, то можно получить сразу и почти «вечный» отопительный прибор, и прекрасное кухонное оборудование для приготовления пищи. Однако для этого устройство должно полностью соответствовать порядовке, а технология укладки кирпичей и замешивания раствора – общепринятым нормам.

А перед тем, как сделать проект русской печи, лучше проконсультироваться с квалифицированными печниками.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите, как строили русскую печку у вас на даче или в загородном доме. Задавайте вопросы, делитесь информацией, полезной для заинтересованных темой посетителей сайта, размещайте тематические фото.

Русская печь своими руками — подробная порядовка и видеоинструкции

Чтобы выполнить работы по возведению любой кирпичной печи, рекомендовано тщательно изучить инструкцию и хорошенько разобраться в схемах, а еще лучше — пройти практику у опытного печника.

Русская печь своими руками

Русская печь своими руками может быть сложена под руководством квалифицированного мастера, который не позволит сделать ошибок при кладке и считывании порядовки. Нужно знать, что даже один-единственный неправильно положенный кирпич может испортить всю проделанную работу. Известны случаи, когда из-за такой оплошности приходилось проводить кладку заново, так как создавалась или очень сильная ненужная тяга, приводящая к перерасходу дров, или же она отсутствовала совсем.

Если, невзирая на все трудности и предостережения, все-таки решено примерить на себя роль печника, не совершив при этом «фатальных» ошибок, необходимо строго следовать правилам работы и самым серьезным образом подойти к выбору качественного материала.

Чтобы избежать претензий от пожарной инспекции, нужно знать, что все капитально устроенные отопительные приборы должны быть в полной мере соответствовать установленным параметрам (СНиП 41—01-2003).

Базовое строение русской печи

Русская печь может иметь разные модели, но она всегда является отопительно-варочной, и плюс к этому — обязательно имеет духовку и хотя бы небольшую лежанку.

Для того, чтобы начать работать над возведением подобного сооружения, нужно обязательно ознакомиться со строением печи, чтобы знать, как называется каждый ее отдел.

Общая схема традиционной русской печки

Базовая схема традиционной русской печи предполагает наличие следующих отделов:

1 – Подпечье устраивается для сушки дров про запас. Этот отдел имеется не во всех моделях печей, так как он недостаточно функционален.

2 – Холодную печурку тоже устраивают не всегда, но она характерна именно для русской печи. Этот отдел служит для хранения посуды.

3 – Шесток — это ниша перед горнилом. Именно здесь часто устраивается варочная плита, если печь имеет несколько другое строение. Если же плита отсутствует, в шестке оставляют приготовленную в горниле пищу, для того, чтобы она дольше оставалась горячей.

4 – Под — это дно горнила или варочной камеры. Этот печной элемент устраивают с небольшим уклоном к входу в камеру, для облегчения передвижения установленной в нее посуды. Кроме этого, поверхность этого элемента рекомендовано хорошо отшлифовать.

5 – Варочная камера или горнило, в традиционных печах в него закладывают дрова и ставят жаростойкую посуду, в которой готовят пищу. Свод камеры так же, как и под, делают с небольшим уклоном к входу. Такая конфигурация способствует скоплению под потолком горячего воздуха, а он хорошо прогревает лежанку и боковые стенки печи.

6 – Перетрубье – это ниша над шестком, над ней начинается дымоходная труба.

7 – Душник или самоварник устраивался ранее и предназначался для трубы от самовара, которую устанавливали в это отверстие. Самоварник выходит в дымоотводную трубу. Сегодня этот отдел в печи чаще всего не устраивают, так как в нем отсутствует надобность.

8 – Тепловой канал над шестком.

9 – Вьюшка – это окно с дверцей, которая перекрывает дымоход полностью. Через это отверстие добираются до заслонки, которая регулирует тягу, двигаясь по горизонтали. Заслонка представляет собой металлическую, хорошо обработанную по краям пластину. Сегодня этот элемент чаще заменяют специальной задвижкой.

10 – Место расположения заслонки.

11 – Лежанка расположена над горнилом, сзади дымохода. Во время топки этот отдел печи всегда хорошо прогревается. Ранее лежанку использовали в зимнее время, как кровать, поэтому она устраивалась достаточно больших размеров, так чтобы места хватало на нескольких человек.

В осовремененном варианте русской печи, порядовка которой будет представлена ниже, некоторые элементы традиционного строения заменены. Вместе с тем, новая модель стала более функциональна, так как в ней появилась варочная плита и водогрейный бак.

Современный вариант отличается от традиционного еще и тем, что в нем предусмотрено прогревание подтопочного отдела — благодаря этому печь значительно быстрее достигает нужной температуры, и от нее в помещения поступает большее количество тепла.

В статье будет рассмотрена более современная, усовершенствованная русская печка

Наличие в конструкции разных отделов позволяет в летний период нагревать только варочную плиту для приготовления пищи, не отапливая всего строения полностью, что способствует и поддержанию нужного микроклимата в доме, и экономии топлива. В зимнее же время, когда прогреваются все каналы, печь становится многофункциональной — одновременно может быть духовкой, плитой, производить нагрев воды и помещения, а также быть теплой кроватью.

Такие изменения стали возможны при установке в конструкцию дополнительной «летней» заслонки для варочной камеры.

Современный вариант печи способен поддерживать комфортную температуру на площади, равной 35 ÷ 40 м².

Приступая к работе над русской печкой, необходимо провести подготовительные мероприятия, которые начинают с планирования места установки.

Выбор места для русской печки

Очень важным моментом является правильный выбор места, где будет возводиться сооружение. Если печь устанавливается в деревянном здании, то между ее стенками и стенами дома должно быть обязательно продумано расстояние, которое должно составлять не менее 200 мм. Кроме этого, деревянные стены необходимо обезопасить с помощью закрепления на них негорючего материала — чаще всего для этого используются асбестовые плиты. Этот зазор также обеспечит свободное проведение ревизии стен печи, которую нужно обязательно проводить перед началом каждого отопительного сезона.

Если же для постройки выбрано место между двумя комнатами, то проем в деревянной стене нужно обложить кирпичной кладкой, толщиной также не менее 200 мм. Дополнительно между кладкой и древесиной можно устроить прокладку из того же асбестового листа.

Инструменты для кладочных работ

Какая бы модель печи ни была выбрана, для ее кладки понадобятся одни и те же инструменты, которые подготовить нужно заранее.

Основные инструменты для проведения печных работ

1 – Мастерок или кельма необходимы для забора из емкости кладочного раствора и нанесения его на кирпичи, а также для подчистки кладки от излишка выступившей между швов смеси.

2 – Молоток-кирка понадобится для обтесывания и раскалывания кирпичей, так как в процессе работы придется подгонять отдельные элементы кладки или придавать им определенную форму.

3 – Расшивка нужна будет в том случае, если печь не будет отделываться декоративной плиткой, и кладка должна иметь идеально аккуратный вид. Этим инструментом оформляют горизонтальные и вертикальные швы.

4 – Шнур-причалку используют для контроля за ровностью рядов, но чаще в наше время при кладке стен печей мастера ограничиваются строительным уровнем и отвесом.

5 – Порядовка — очень полезное приспособление, которое поможет сохранить вертикальность кладки, а также соблюсти одинаковую толщину горизонтальных швов.

6 – Отвесом также измеряют вертикальность стены, и его удобство заключается в том, что он легко и быстро устанавливается в нужное место.

7 – Строительный уровень незаменим при работе над любой кладкой, поэтому он должен быть всегда под рукой, так как им проверяется ровность каждого уложенного ряда, когда еще есть возможность оперативно внести какие-либо изменения.

8 – Правило чаще всего используется только один раз, при выравнивании поверхности фундамента.

9 – Лопатка и емкость для замешивания раствора.

10 – Неплохо иметь также мерную планку, которой будет измеряться ширина швов.

Необходимые материалы

Для каждой модели печи закупается свое количество материалов, в зависимости от ее величины. Кроме кладки стенок и всех ее внутренних отделов (в соответствии с порядовкой) строительные материалы потребуются и для устройства фундамента, который должен быть выполнен очень надежно, так как русская печь – это достаточно массивное строение.

Не стоит экономить, покупая дешевые некачественные стройматериалы, если хочется, чтобы строение было и респектабельно на внешний вид, и эффективно работало непосредственно по своему назначению.

Ниже приведена таблица необходимых материалов для возведения русской печи размером 1600 мм в ширину, 2380 мм в длину и 1900 ÷ 2000 мм в высоту, которую часто называют «Теплушкой».

Наименование материалов и элементовРазмер в ммКоличество (шт., кг или м)
Закаленный красный кирпич М-200250 × 120 × 651850 — 1860 шт.
Глина жирная250 кг
Песок очищенный300 кг
Варочная панель с двумя конфорками400 × 7001
Колосниковая решетка200 × 2802
Колосниковая решетка250 × 3801
Топочная дверца250 × 2101
Топочная дверца250 × 1801
Прочистная дверца130 × 1302
Прочистная дверца130 × 2001
Поддувальная дверца250 × 1501
Дымовая задвижка180 × 2601
Заслонка для горнила380 × 4501
Водогрейный бак280 × 120 × 5001
Стальной уголок5 × 60 × 601,5 м
Стальная полоска5 × 50 — 6020 — 25 м
Стальной лист5 мм1
Чугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинах

Кроме материалов для кладки печи, необходимо приобрести все необходимое и для устройства фундамента — щебень, доски для опалубки, песок, арматуру диаметром 8 ÷ 10 мм и цемент, количество этих материалов будет зависеть от глубины и ширины основы.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Фундамент для русской печки Русская печка — весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее

Так как кирпичная русская печка является достаточно массивным сооружением, то основа под нее должна быть прочна и надежна. Поэтому обязательно необходим хороший фундамент, для которого придется рыть соответствующий котлован.

  • По размеру яма должна превышать периметр основания печи на 120 ÷ 150 мм в каждую сторону. Глубина котлована рассчитывается в зависимости от плотности и стабильности грунта, но средняя ее величина варьируется между 500 и 700 мм.
  • Дно готового котлована засыпают песком, который поливают водой и тщательно утрамбовывают, до достижения толщины этого гидроизолирующего слоя 150 ÷ 200 мм.
  • На песок засыпается щебень или битый кирпич, который также утрамбовывается. Этот слой должен составлять 100 ÷150 мм, а затем его нужно выровнять небольшим слоем песка, который также проливается водой и выравнивается.
  • Далее, на этот «пирог» настилается два слоя рубероида. Затем, на рубероид устанавливается опалубка, изготовленная из досок, а чтобы бетонный раствор монолитно заполнил короб и не утекал в зазоры между досками, стенки опалубки покрывают плотной полиэтиленовой пленкой.
  • Раствор изготавливают из цемента (одна часть), песка (три части), щебня (пять частей) и воды, с помощью которой смесь доводится до необходимой полужидкой консистенции.
  • В подготовленную опалубку заливается грубый раствор бетона, который изготавливают из гравия и цемента. Толщина первично залитого слоя должна составлять 200 ÷ 220 мм. Чтобы в залитом бетоне не образовалось воздушных пузырей, его несколько раз протыкают штыковой лопатой, одновременно утрамбовывая раствор.
  • Когда раствор начнет схватываться, в него устанавливают вертикально прутья арматуры, длиной на 50 ÷ 70 мм выше залитой поверхности.
  • Далее, заливается следующий слой раствора толщиной в 100 ÷ 150 мм. После его схватывания на поверхность укладывается арматурная сетка, и опалубка заполняется до верха раствором, а затем залитая поверхность разравнивается правилом, но установленному горизонту (обычно это – верхний обрез опалубки).
  • После полного застывания бетона и набора им необходимой прочности, поверхность накрывается еще одним слоем рубероида.

Раствор для кладки печки

Раствор для кладки печи должен быть эластичным и тонким, а при высыхании не давать трещин и хорошо герметизировать швы. Приготовить правильный раствор непросто, поэтому у каждого мастера печных дел есть свои секреты в подборе материалов и в замешивании смеси.

Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь, предназначенную для кладки стен печей. Однако, как утверждают опытные печники, настоящий традиционный раствор из глины с добавлением песка куда предпочтительнее готовых смесей, изготовленных на основе цемента. Это действительно так по различным причинам, одна из которых — экологичность раствора.

Настоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смеси

Основная сложность самостоятельного изготовления глиняного раствора заключается в подборе глины, так как этот материал может быть чрезмерно жирным или наоборот, постным. Для раствора, который будет применяться для возведения печи, нужно выбирать жирную глину — именно она сделает смесь эластичной, что очень важно для получения качественных ровных и прочных швов.

Подобрать нужные пропорции для качественного раствора достаточно сложно, и этот процесс потребует определенного времени.

  • Для этого приобретенная глина должна быть, в первую очередь, тщательно очищена от различного мусора и инородных включений, а затем замочена на сутки в воде.
  • Далее, ее небольшие порции смешивают в разных пропорциях с песком. Из этой массы изготавливают лепешки толщиной в один сантиметр, после чего оставляют их сохнуть на два-три дня, предварительно записав, сколько частей глины и песка находится в каждой из пробных смесей.
  • Через указанное время нужно проверить, на какой из экспериментальных лепешек образуется меньше трещин — это значит, что весь раствор нужно замешивать именно в таких пропорциях.

Перед замешиванием всей массы, размоченную глину рекомендовано протереть через сетку, имеющую ячейки размером в 5 мм. Этот процесс сделает массу максимально однородной и избавит от проблем при кладке.

Для выкладывания топки очень часто в готовый глиняный раствор добавляется вместо песка шамотный порошок в пропорции один к трем ÷ четырем, то есть одна часть порошка на 3—4 части раствора глины.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Кладка русской печи

Чтобы печь была безопасна для жильцов дома, кладка должна быть абсолютно герметичной, поэтому нельзя брать некачественные кирпичи, имеющие трещины. Толщина швов между рядами должны варьироваться между 5 ÷ 8 мм. Не рекомендовано обмазывать стенки печи изнутри глиной, с целью добиться желаемой герметичности, так как раствор будет способствовать образованию сажных отложений и снижению теплопроводности.

Так называются грани кирпича

Кладка производится в разных отделах печи в один кирпич (длина кирпича), в полкирпича (ширина кирпича) и в четверть кирпича (толщина кирпича).

Перевязка углов печи производится разными способами, в зависимости от толщины кладки, но основным принципом является переплетение ложка и тычка кирпича.

Перевязка углов при кладке печки

Перед кладкой керамический кирпич рекомендовано вымачивать, так как в этом случае он не будет впитывать воду из раствора, и поэтому кирпич и раствор будут сохнуть равномерно, показывая высокую взаимную адгезию и давая хорошую герметичность стенок.

Излишний раствор, выступивший из швов, необходимо удалять сразу, как снаружи, так и изнутри кладки — это обеспечит аккуратность и максимальную функциональность строения.

Наружные стены могут выкладываться в один или в полкирпича, внутренние же обычно — только в половину кирпича. Если наружные стены будут толстыми, то печь дольше будет прогреваться, и для ее нагрева потребуется большое количество топлива, поэтому полкирпича — это самый оптимальный вариант для кладки, как внутренних, так и наружных стен отопительного строения.

Узнайте два различных способа, как сделать облицовку печи керамической плиткой своими руками, из нашей новой статьи.

Порядовая кладка печки

Порядовку можно назвать основной инструкцией по кладке печи, которая подробно показывает, как должен лежать каждый кирпич в данном ряду, и какие из дополнительных элементов используются на конкретном этапе. Следуя в точности этой инструкции, можно не спеша самостоятельно «поднять» конструкцию печи. Единственное, чему рекомендовано поучиться — это правильно укладывать и выверять ряды кирпичей. Такие тренировки лучше всего предварительно проводить на сухих кирпичах, а затем уже – и с раствором.

Опытные печники советуют выкладывать каждый из рядов насухо — это позволит подогнать размеры всех кирпичей до необходимых именно в этом ряду, и не ошибиться в хитросплетениях внутренней кладки.

  • Первый ряд задает правильное направление, обеспечивает ровность и аккуратность всей постройки, поэтому прежде, чем начинать его кладку даже насухо, рекомендовано расчертить точное месторасположения внешних стен печи. Это можно сделать, используя длинную линейку, уголок и мел.
Первый ряд — сплошной. Он должен быть идеален, так как задаст ровность всей конструкции

На размеченную поверхность сначала укладывают кирпичи внешней стенки, а затем заполняется внутреннее пространство между ними, следуя указанному в порядовке рисунку.

На втором ряду начинается выкладка внутренних отсеков
  • Со второго ряда начинают выкладываться стенки печи, оформляются внутренние каналы для прочистки, а также камера зольника.
Третий ряд — установка чугунных дверец
  • На третьем ряду устанавливается две дверцы — поддувальной и прочистной камер. Закрепление дверец осуществляется с помощью стальной проволоки, которую прикручивают к ушкам, расположенным на чугунных дверцах, а ее концы укладывают в швы между кирпичами. До того, как дверцы будут полностью вмурованы в стенку, их временно подпирают с двух сторон кирпичами.
4 ряд — закрывается свод подового пространства
  • На четвертом ряду кладка перекрывает сверху входы во все внутренние каналы на стенках печи, образуя отверстия, и полностью оформляет потолок подового канала внутри строения.
Пятый ряд — устанавливается колосник большой и дверца малой топки
  • На пятом ряду укладывается колосниковая решетка для большого топливника, и внутренняя кладка топки устанавливается без раствора. Очень часто для этой цели используют шамотный кирпич, разрезанный по толщине надвое. На этом же ряду устанавливается дверца малого топливника над подовым каналом.
Устанавливается водогрейный бак
  • В кладку шестого ряда входит установка водогрейного бака. Внутренний слой топки продолжают выкладывать шамотным кирпичом.
Седьмой ряд: стяжка полосой боковой стенки, установки колосника — в малую, и дверцы в большую топку
  • На седьмом ряду устанавливают колосниковую решетку в малый топливник и дверцу на большую топку. Правая стена стягивается стальной полоской, которая укладывается в шов и закрепляется на стенках специально устроенными на концах зацепками. Задняя стенка большой топки выкладывается кирпичом без раствора. На внешней стенке, на внутренней кладке между кирпичами устраиваются зазоры для лучшей теплоотдачи.
Кладка восьмого и девятого рядов
  • На восьмом и девятом ряду устанавливается и закрепляется дверца малой топки, а также продолжается выведение внутренних печных каналов.
Десятый ряд — укладка дна горнила. Водогрейный бак полностью перекрывается
  • На десятом ряду выкладывается дно варочной камеры (горнила) и объединяются своды двух топок — малой и большой. Отверстия каналов в задней части постройки, которые предназначены для движения нагретого воздуха, оставляются открытыми, и выводятся в варочную камеру. Также на этом ряду перекрывается водогрейный бак.
11-й ряд — все готово для установки варочной плиты
  • На одиннадцатом ряду, на край кладки, над двумя топками закрепляется заготовленный металлический уголок 50×50 мм — он станет хорошей основой для установки в том месте варочной плиты. Оставшееся открытым пространство большой топки сзади плиты накрывается колосниковой решеткой, которая не закрепляется.
12-й ряд: начало формирования дымохода и стенок горнила
  • На двенадцатом ряду начинают оформлять переднюю стенку варочной камеры и боковые стены варочной панели. С левой стороны плиты устанавливается горизонтально задвижка, которая будет служить заслонкой для варочной камеры. Левее задвижки начинается формирование низа дымохода. Заслонка и будет перекрывать отверстие между горнилом и дымоходом.
13-й ряд — продолжение кладки ввысь
  • На тринадцатом ряду работа идет по той же конфигурации рисунка, который задан 12 рядом.
14-й ряд: формирование просвета дымоотводного канала
  • На четырнадцатом ряду формируется вход в дымоходную трубу, который будет открываться при сдвиге вертикальной задвижки, установленной для варочной камеры. Кроме этого, выводятся стенки горнила, и оформляется отверстие для заслонки
15-й ряд: начинается перекрытие свода варочной камеры
  • На пятнадцатом ряду кладка идет на сужение, перекрывая варочную камеру. Одновременно выводится дымоходная труба.
Обязательное усиление стенок металлическими полосками на 16-м ряду
  • Скрепление боковых стенок металлическими полосами со стопорами, выводимыми на внешние стороны стен, происходит на шестнадцатом ряду, после того, как будет проведена кладка, повторяющая 15 ряд.
17-й ряд: после кладки — несколько операций с металлическими конструкциями
  • На семнадцатом ряду производится несколько значительных действий:

— устанавливается стяжка металлической полосой задней стенки печи;

— продолжается сужение свода варочной камеры и устраивается место для начала кладки свода;

— происходит дальнейшая кладка дымохода;

— над нишей, где установлена варочная плита, укладывается металлический уголок и полоса — они станут основой для кладки кирпичей, которая начнет создавать над плитой потолок.

18 ряд — наружные стенки и плюс выкладка куполообразного свода горнила
  • На восемнадцатом ряду на заднюю часть печи, над горнилом, устанавливают шаблон (или же сваривается конструкция из металлических полос в форме арки). По шаблону выкладывается куполообразный свод варочной камеры. Кирпичи при этом устанавливаются на торцевую часть — ложок.

На установленный металлический уголок и полосу выкладывают ряд кирпичей, уложив их на широкую часть кирпича — постель.

Если выбирается для выведения свода шаблон из фанеры и бруска, то он изготавливается обязательно разборным, чтобы его можно было легко удалить после застывания раствора, скрепляющего кирпичи, формирующие арку. Из фанеры вырезаются две полукруглые детали, которые закрепляются съемными штырями к двум прямоугольным рамкам или брускам и выставляются на подложенные кирпичи.

Примерно конструкция выглядит таким образом.

Возможный вариант шаблона для кладки купола горнила

Сверху полукружья покрываются настилом из узких досок, которые собраны между собой при помощи веревок, т.е. настил получится гибкий. После застывания раствора в кладке, подпирающие кирпичи убираются, конструкция опускается на дно варочной камеры, затем убирается гибкий настил, и вытаскиваются штыри, а затем и все элементы извлекаются из горнила.

Укрепление внутренней стенки полосой на 19-м ряду21-й ряд: укладка основания будущей лежанки
  • Далее, на 21-ом ряду поверхность, засыпанная песком, вместе со стенками перекрывается кладкой, а в передней части идет сужение перетрубья.
22-й ряд — установка металлической панели с круглым отверстием
  • На 22-ом ряду сужается перетрубье и устанавливается металлический элемент с круглым отверстием, который будет способствовать перенаправлению дыма, некоторым образом задерживая тепло.
23-й ряд — монтаж дверцы прочистного окошка для дымохода
  • На 23-ем ряду продолжает выводиться перетрубье, и устанавливается дверца для возможности прочистки дымохода.
24-й ряд: установка регулирующей заслонки
  • На 24-ом ряду устанавливается задвижка на перетрубье, которая будет регулировать тягу в топках и горниле.
Кладка 25-го и 26-го рядов
  • При кладке 25-го и 26-го рядов пространство над задвижкой еще больше перекрывается кладкой.
Перетрубье объединяется с дымоходом. Выше идет кладка трубы
  • На 27-ом — 29-м  рядах перетрубье объединяется с дымоходом.
  • Далее, идет кладка дымоходной трубы и поднимается до того уровня, когда начинает формироваться разделка. Рекомендовано при прохождении дымоходом чердачного перекрытия делать кладку на цементном растворе.
Прохождение кирпичной трубы через потолочное перекрытие — разделка (распушка)
  • После этого, проведя трубу через чердак, ее выводят на крышу, выкладывая выдру и делая вокруг надежную гидроизоляцию, которая закроет зазоры между дымоходом и кровельным материалом.
Видео: Порядовая кладка двух вариантов русской печи

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Проверить готовность печи к полноценной работе можно следующим образом. Если после начала очередной топки через 1,5 ÷ 2 часа на металлических элементах не появятся капли конденсата, значит, можно смело проводить полноценную контрольную топку, используя достаточно много дров.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Меры безопасности при начале эксплуатации печки

Иметь в доме русскую печь — просто замечательно, так как она всегда считалась источником тепла и особого уюта. Однако, нужно помнить и о мерах безопасности, так как если их не соблюдать, печь может стать источником повышенной опасности.

Перед началом каждого отопительного сезона необходимо обязательно проводить тщательную ревизию всех швов кладки — они должны быть герметичны —  не иметь глубоких трещин. Заделывают появившиеся трещины раствором из глины с добавлением песка.

Если, после начала топки в помещении появится дым, значит, отсутствует нормальная тяга, и такую неисправную печь топить ни в коем случае нельзя. Нужно сразу же проверить, все ли задвижки на дымоходе открыты. Если дымоход полностью открыт, но дым продолжает идти в комнату, значит, необходима чистка дымоходных каналов.

Дымоход необходимо проверять и чистить не реже раза в год. Впрочем, если печь новая и используется качественное топливо, то дымоход, по сути, никак не должен беспокоить несколько лет. При возникновении задымления в этом случае есть риск того, что где-то неправильно выполнена кладка, и придется приглашать мастера для устранения проблем.

Если соблюдать правила безопасности и иметь хорошую вентиляционную систему в доме, печь не будет источником опасности, а станет верным помощником, который выручит во многих случаях. Кроме того, что у этого сооружения очень широкая функциональность, русская печь еще и создаст в доме неповторимый самобытный колорит и особый уют.

И в завершение статьи — еще один видеосюжет, подробно показывающий работу специалиста по профессиональной  кладке традиционной русской печки.

Видео:  Работа мастера по возведению русской печи

схема и проект кладки мини русской печи, чертеж для строительства из кирпича, размер конструкции, кпд, фото и видео примеры

Содержание:

1. Проект и схема устройства классической русской печи
2. Как построить русскую печь своими руками: основные этапы
3. Декорирование русской кирпичной печи после того, как завершена кладка
4. Ремонт русской печи своими руками

В сельской местности по-прежнему актуально строительство русской печи. Эту отопительную конструкцию сооружают для обогрева комнат и подсобных помещений, где готовят пищу. Горячее горнило продолжительное время сохраняет тепло, поэтому его используют для варки вкуснейших рассыпчатых каш, выпечки хлеба и пирожков. О том, как построить русскую печь своими руками, и будет эта статья.

В мастерстве, как построить русскую печь своими руками, имеется много тонкостей, но при желании и благодаря наличию определенных навыков такую работу можно выполнить самостоятельно.

Проект и схема устройства классической русской печи


Сначала начинающему мастеру следует разобраться с принципом функционирования традиционного русского отопительного сооружения.

Если посмотреть на чертеж русской печи, видно, что она имеет следующие основные элементы:

  • подпечье – в этом месте хранят и подсушивают дрова;
  • варочная камера – она служит для приготовления еды;
  • шесток – имеет форму ниши, куда можно поставить горячие сковородки и горшки, которые извлечены из печи;
  • холодная печурка – место для хранения посуды;
  • душник – ведущее в дымоход отверстие;
  • вьюшка – представляет собой дверцу, полностью перекрывающую дымоход;
  • лежанка – ее размеры позволяют домочадцам на ней отдыхать, спать, греться (подробнее: «Печь лежанка своими руками — как сделать правильно»).

Конструкция русской печи за все время ее использования оказалась продуманной до мельчайших деталей и поэтому в ней были устранены все возможные недостатки – большое количество потребляемого топлива и неравномерная степень обогрева.

В среднем размер русской печи бывает следующий:
  • ширина – 142 сантиметра;
  • высота – 213 сантиметров;
  • расстояние между напольным покрытием и лежанкой – около 180 сантиметров.

Русская печь с такими размерами способна обогреть комнату площадью 30 «квадратов».

Мини русская печь своими руками считается достойной альтернативой традиционной отопительной конструкции. Данное сооружение имеет модифицированное и рационализированное устройство по сравнению с классическим вариантом. Изменения коснулись обустройства основания — в новой вариации предусматривается кладка двух несимметрично расположенных топок, одна из которых – главная, а вторая – дополнительная. Варочную камеру в мини конструкции используют как традиционную печь. Если необходимо, ее закрывают заслонкой (прочитайте также: «Строительство печи своими руками учитывая все нюансы»).

Мини русские печи из кирпича, изображенные на фото, считаются очень выгодными, поскольку экономно потребляют топливо и эффективно расходуют тепло. А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.

Как построить русскую печь своими руками: основные этапы


До того, как построить русскую печь своими руками, необходимо ознакомиться с обзором основных этапов выполнения этой работы.

В первую очередь следует подготовить все требуемые материалы:
  • кирпич шамотный и красный;
  • песок, глину;
  • рубероид;
  • дверки и дымовые задвижки;
  • асбестовый шнур;
  • колосниковую решетку.

Из инструментов потребуются:
  • уровень, рулетка, угольник;
  • строительные карандаши;
  • резиновая киянка;
  • емкость для приготовления раствора;
  • дрель с насадкой-миксером.

Кладка русской печи своими руками – достаточно непростая задача, но при желании реализовать ее вполне возможно (прочитайте также: «Кладка печи своими руками — как сложить печь правильно»).

Весь процесс возведения обогревательной конструкции состоит из таких основных этапов:

  1. Выбирают проект русской печи с чертежами, на которых обозначены размеры (прочитайте: «Схемы и чертежи печей из кирпича — правильная кладка»). Потом определяют место, где будет установлена конструкция, оценивают состояние грунта.
  2. Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками.
  3. Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того, как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.
  4. Когда сооружается классическая отопительная конструкция из кирпичей, схема русской печи будет для домашнего мастера незаменимым помощником. Начальный ряд кладут из целых кирпичей, последующие ряды образуют такой элемент как подпечье – оно используется для хранения дров. Потом выкладывают холодную печурку, формируют зольник, создают варочную камеру и загнеток, помещают на место решетку колосника и крепят дверцы. После завершения 20-го ряда начинают постройку трубы, выкладывают дымообороты, перекрывают металлической заслонкой перетрубье. В завершение кладку выполняют, учитывая высоту помещения. Дымоход начинает сужаться, а потом формируют трубу, проходящую через перекрытия и кровлю (прочитайте также: «Делаем печь для сауны своими руками — инструкция и примеры»).

Декорирование русской кирпичной печи после того, как завершена кладка


Поскольку кладку русской печи выполняют из огнеупорного кирпича, а шероховатая поверхность усиленно собирает пыль и почти не поддается уборке, требуется отделка отопительной конструкции, которую можно осуществить несколькими способами.

Вариант первый — покраска или побелка. Снаружи стенки печи затирают и обрабатывают при помощи грунтовки. После ее высыхания приступают к покраске, для чего используют краску, имеющую высокие показатели термостойкости. Для побелки задействуют гашеную известь, куда добавляют синьку. Что касается обработки металлических элементов, таких как дверцы и заслонки, то используют черную кремнийорганическую краску. Читайте также: «Русская печь: порядовка и кладка».

Вариант второй — оштукатуривание печки. Для этого используется глина и производится последующая побелка. Но главный минус такого способа заключается в необходимости ежегодно выполнять ремонт.

Вариант третий – украшение русской печи изразцами. Одна их сторона украшена узором и покрыта глазурью, а с обратной стороны у них имеется открытая коробочка для крепления декоративной плитки к поверхности конструкции. Процесс этот несложный: изразцы нужно заранее замочить в воде, а затем выполнить облицовку.

Вариант четвертый — облицовка керамической плиткой. Поверхность печи очищают от пыли и грязи, а потом зачищают швы. Затем прикрепляют сетку с ячейками. При выполнении облицовки плитку подбивают резиновым молотком, сразу же удаляя при этом остатки раствора.

Вариант пятый – собственноручная роспись печи. Чтобы нанести орнамент, потребуется приобрести минимальный набор материалов и инструментов: наждачную бумагу, мел (чтобы подготовить поверхности), краски, художественные и флейцевые кисти.

Ремонт русской печи своими руками


Эффективное функционирование кирпичных отопительных конструкций во многом зависит от состояния, в котором они находятся.

При длительной эксплуатации чаще всего возникают следующие неполадки:
  • появление трещин – причиной тому является постоянное воздействие высоких температур. Их нужно устранять, поскольку КПД русской печи начинает уменьшаться. Кроме этого через щели угарный газ начинает проникать в помещение, а это может привести к серьезным последствиям для здоровья людей. Для ликвидации трещин пользуются раствором, в состав которого входят: соль, глина, песок. В продаже имеется хорошая по качеству готовая сухая смесь «Мертель шамотный»;
  • нарушение функционирования дымохода – если не ухаживать за печью должным образом, начинает ослабевать тяга. Чтобы проверить, насколько хорошо дым выводится наружу, нужно сжечь в печке осиновые дрова. В том случае, когда сначала дым идет темный, а потом становится светлым, тогда с тягой все в порядке. Иначе необходимо выдвинуть незакрепленные кирпичи и вычистить сажу;
  • отваливается дверца топки – для устранения проблемы вокруг проема следует отбить штукатурку и прочистить швы. Потом аккуратно расшатать и вынуть кирпичи. К дверце прикрепляют металлическую полоску и восстанавливают кладку;
  • сгорела колосниковая решетка – ее заменяют, соблюдая правила и порядок демонтажа.

Обычно мелкий ремонт русской печи хозяева выполняют своими руками, а вот реставрацией должны заниматься печники. Читайте также: «Каминопечь своими руками — установка по правилам».

Наглядное видео о том, как построить русскую печь своими руками:


Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.


Минусы прямоточных печей:

  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.
Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

  • Долго разогреваются.
Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы:

  • Глина (для изготовления раствора для кладки).
  • Песок.
  • Кирпич. Красный огнеупорный. Шамотный.
  • Труба.
  • Гравий.
  • Дерево.
  • Цемент.
  • Рубероид.
  • Решетка колосника.
  • Уголковая сталь.
  • Кровельная сталь.
  • Проволока.
  • Гвозди.
  • Паровая задвижка.
  • Духовой шкаф.
  • Дверцы (для варочной камеры, поддувальная, топочная).
  • Чугунная плитка.

Инструменты:

  • Печной молоток.
  • Линейка.
  • Мастерок.
  • Кирка.
  • Угольник.
  • Отвес.
  • Уровень.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

  • Большой размер.
  • Много весит.
  • Долгий прогрев.
  • После перерыва обязательна суточная протопка.
  • Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется разгонная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Чертежи

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

  • Фундамент.
  • Корпус.
  • Дымовая труба.

Печь состоит из следующих уровней:

  1. Фундамент
  2. Бутовая кладка.
  3. Глубина закладки.
  4. Гидроизоляция.
  5. Массив печи.

Состав массива:

  • Шесток.
  • Подшесток.
  • Подпечье.
  • Душник.
  • Перекрышка.
  • Задвижка.
  • Полудверка.

Состав трубы:

  • Перекрытие.
  • Разделка.
  • Утеплитель.
  • Выдра.
  • Оголовок.
  • Металлический колпак.
  • Стояк трубы.
  • Металлический лист.
  • Шейка трубы.

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

  1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
  2. Второй ряд представляет собой основы для стенок зоны опечья.
  3. Третий ряд – стенки опечья (3/4 кирпич).
  4. Четвертый ряд – опора подпечка.
  5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
  6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
  7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
  8. Стены оплечья состоят из кирпичей этого ряда.
  9. Стены печи и стены холодной печурки выкладываются в этом ряду.
  10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
  11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
  12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
  13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
  14. Стенки шестка и горнила.
  15. Стенки шестка и горнила.
  16. Стенки шестка и горнила.
  17. Сложить опоры для свода варочной камеры.
  18. Складывается из огнеупорного кирпича сводом.
  19. Стенки шестка.
  20. Стены шестка. Заполнить прощелины песком.
  21. Кладка горнила, начало самоварника.
  22. Конец перекрышки. Установка душника.
  23. Каналы самоварника и перетрубья.
  24. Те же каналы.
  25. Дополнительный канал для вьюшки.
  26. Те же каналы.
  27. Установка полудверки.
  28. Перевязка швов и те же каналы.
  29. Перевязка швов и те же каналы.
  30. Перевязка швов и те же каналы.
  31. Соединение трубы и душника.
  32. Установка задвижки.
  33. Кладка трубы.

33+ кладка трубы.

Как построить печь своими руками: описание процесса.

  1. Заложить фундамент.
  2. Положить первый ряд (по шнуру).
  3. Следующие ряды класть с помощью уровня.
  4. Осуществлять контроль за углами с помощью обвесов.
  5. С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
  6. Вывод трубы осуществляется в конце всех работ.

Как построить печь своими руками из кирпича видео:

Полезные советы

  • Тщательно следуйте инструкции во время укладки.
  • Выбирайте чертеж, который вам по силам.
  • Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
  • При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
  • Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
  • Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

Кладка русской печи своими руками

Прежде чем разбираться со всеми нюансами технологического процесса, следует сразу же понять, что кладка русской печи требует не только хороших теоретических знаний в этой области, но и достаточной практики. Особенность конструкции и функционирования русской печи в том, что даже один-единственный неправильно уложенный кирпич в дальнейшем создаст множество проблем.

К примеру, отсутствие тяги (будут трудности с розжигом и горением) или ее избыток (в этом случае никаких запасов дров не хватит, чтобы обеспечить нормальный температурный режим в помещении).

Рекомендации

Правильное решение – пройти хотя бы небольшую стажировку у опытного печника. Или выполнять всю работу по кладке своими руками, но под «чутким руководством» профессионала. Лучше рассчитаться с ним за периодические консультации, чем разбирать готовую конструкцию и начинать все с нуля, если неправильно уложенный камень находится в одном из нижних рядов печи.

Непременное условие качественной кладки – выбор оптимальной схемы печи. Следует изучить все нюансы работы и оценить собственные возможности по ее выполнению своими руками.

Насколько это полезно, каждый решит для себя сам, но отметить стоит. На любой вид работы, сооружение или оборудование существует определенная нормативная документация (ТУ). Есть она и для печей. В СНиП № 41-01 от 2003 года отражены параметры обогревательных агрегатов (приборов), устанавливаемых капитально.

Собственник частного дома – сам себе хозяин, но если решено самостоятельно выложить печь в производственном, складском или ином помещении, учесть следует. Иначе могут возникнуть проблемы с пож/инспекцией.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только огнеупорный кирпич. А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи (читайте о растворе из глины здесь) самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (как и для камина). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

 Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!

Процесс кладки

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:
  • Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
  • Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
  • Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
  • Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
  • В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

Русская печь с лежанкой своими руками (кладка и заказ) | Своими руками

Использовать русскую печь в деревенском доме уже было невозможно: топить ее было просто опасно. Мы решили разобрать старую печь и сделать новую — поменьше, но обязательно с теплой лежанкой на удобном для пожилого человека уровне. Евгений Гудков, топный мастер, рассказывает о строительстве этого очага.

В прошлом году буквально в последние дни осени ко мне обратился один из родственников.Мать переехала к нему зимой в город, так как русскую печь в деревенском доме нельзя было использовать. А маму тянуло к себе домой, где всегда можно погреться на теплой плите. Нужно было либо ремонтировать старую русскую печь, либо строить новую.

Поисковые решения


Конечно, раньше печь использовалась в основном для приготовления пищи. Теплый свод и стены топочной камеры отапливали кухню. Как известно, на русской печи в морозные дни над аркой можно полежать согреться.

Необходимо было сделать новую печь, у которой тоже была скамья, только расположенная ниже, чем в старой версии. Однако вряд ли у нас получилось бы расположить лежак нужной площади ниже уровня варочной поверхности. Мы смогли сделать это на высоте 13 рядов кирпичей, а преодолеть две ступеньки, подняться на такой подиум вполне возможно даже в преклонном возрасте.


Ссылка по теме: Русская печь своими руками. Чертежи, устройство и описание кладочной печи


Материал для русской печи


Сорок лет назад в условиях российской глубинки не всегда можно было свободно купить хороший кирпич или цемент.Их выстраивали в очередь за полгода. И по цене это было доступно далеко не всем. В рассматриваемом селе было два кирпичных здания царской эпохи — церковь и помещичий дом. Люди постепенно разобрали стены хозяйского дома. В настоящее время о существовании помнит только подвал.

Почему я об этом говорю? Печи из этого кирпича и по сей день служат источником тепла. Поэтому при демонтаже старой печи мы постарались сэкономить для повторного использования оставшиеся кирпичи старой кладки: те, что были превращены в камеру сгорания, практически обрушились.

Фундаментом служили несколько столбов из дубовых бревен, поверх которых были уложены доски — тоже из дуба. В качестве теплоизоляции и для защиты стены дома от перегрева топки использовалась засыпка из щебня. Но мы не использовали бревна, доски и засыпку; основание печи сделано новым.

Фундамент под новую духовку своими руками


Новое основание печи мы сделали железобетонным. Удалили грунт на глубину 30 см, устроили песчано-гравийную подсыпку и залили 8 опалубок бетоном с применением арматуры из прутков 0 12 мм.После укладки гидроизоляции и защиты стен асбоцементными листами приступили к укладке печи.


Ссылка по теме: Русская печь своими руками — вариант 2: чертежи и фото


Новая духовка своими руками


Для кладки использовался кирпич, рассортированный путем демонтажа старой печи. Пожарному выдали заранее приготовленный шамотный кирпич, похожий на глиняно-песчаный раствор.

Наша новая плита выглядит как кухонный очаг, внешне напоминающий отопительно-варочную плиту.Перекрытие топки — чугунная двухконфорочная плита, установленная на 12-м ряду (всего лежака — из 13 рядов).

Все двери — воздуходувки, очистители, топки — устанавливаются с помощью керамического шнура и проволоки. В каждом ряду в горизонтальные швы укладывались полосы кладочной стальной сетки. Практический опыт убедил меня в целесообразности его использования для уменьшения трещин в кладке при топке печи — особенно в районе топки.

Поверх чугунной панели был выложен слой кремнеземистого войлока, отшлифован и уложены бутерброды толщиной 40 мм (по желанию заказчика).Обшивка горизонтальной поверхности печи выполнена напольной клинкерной плиткой.

Уличные трубы остались прежними — асбестоцементные с внутренней вставкой из металла диаметром 150 мм. Пилотная испытательная печь показала отличную тягу. Для лучшего внешнего вида духовку и трубку в комнате запачкали и побелили известью.

Через два дня после обшивки стен кухни вагонкой и просушивания кладки хозяйка уже сама топила печь — и я увидел на ее лице улыбку.А какая может быть лучшая благодарность мастеру за проделанную работу?


Читайте также: Русская печь — реконструкция и укладка новой на основе старой


Русская печь — кладка своими руками


Внешний вид и разрез русской печи с лежанкой.

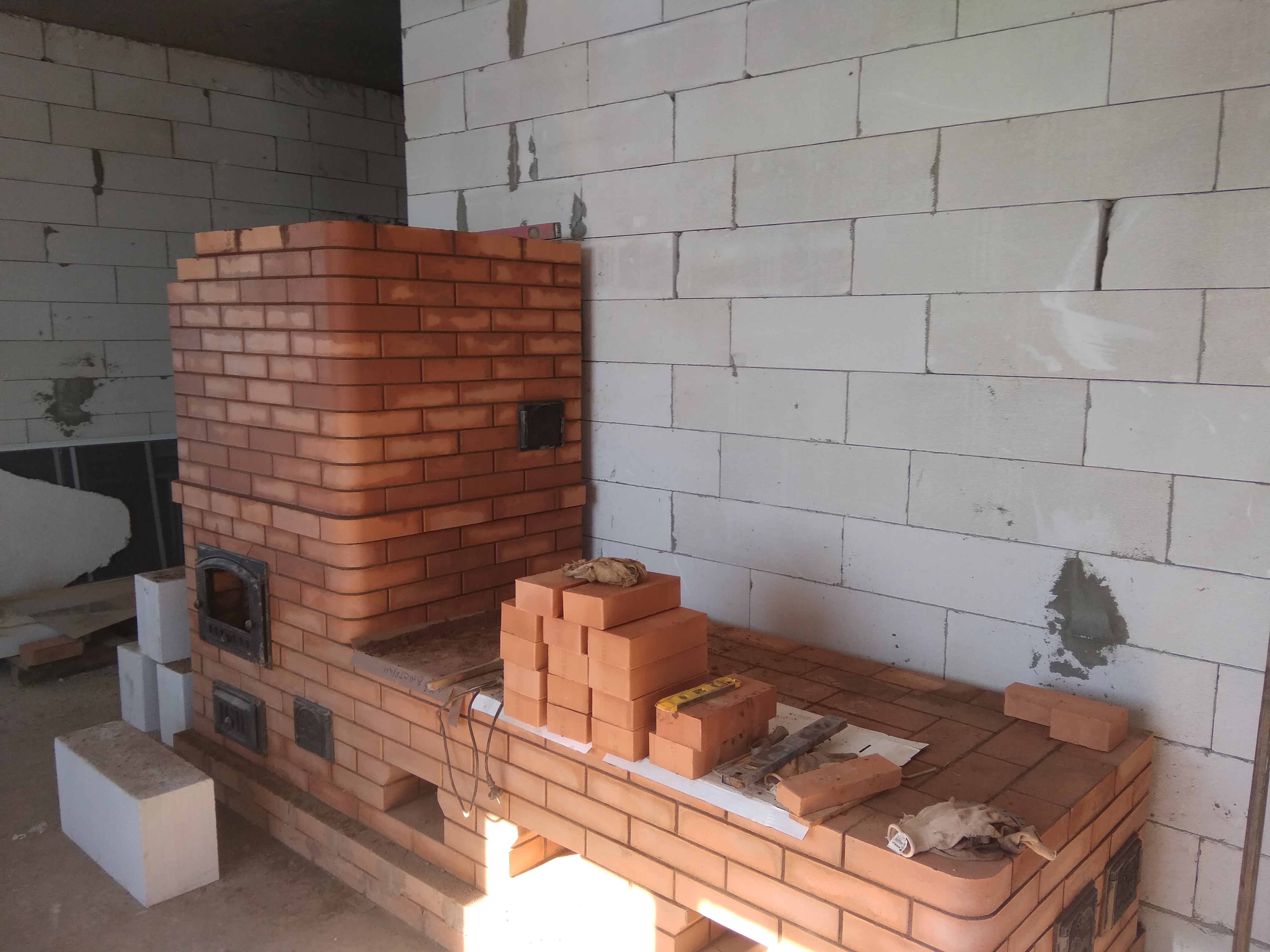

Русская печь с лежанкой своими руками — фото


1. За три десятилетия эксплуатации состояние печи стало критическим.Из-за усадки фундамента дома балка перекрытия «села» на перекрытие топки, появились большие трещины. Последние два года печь уже нельзя было использовать.

2. При разборке печи мы обнаружили, что кирпич, использованный в рабочей зоне, пришел в полную негодность. Наличие в дымоходе нагара и золы создавало дополнительные трудности: в воздухе постоянно висела густая пыль — и только респираторы как-то спасали нас при демонтаже кладки.

3. Так же, как и при использовании самого обычного рабочего кирпича, необходимо было отделать внешнюю поверхность печи. Использовался традиционный метод затирки и побелки известковым молоком. Очарование построенной лежанки впервые оценил сын хозяйки Сергей Сергеевич.

© Автор: Гудков Е.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Строительство каменного каменного кирпича в России — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили разные виды печей, печей и т. Д., из кирпича и использовали этот принцип для выравнивания теплоотдачи древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами приходилось использовать солому, щетку или навоз, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась по дымоходу. По мере того, как тепло проникает в кирпичи, газы охлаждают и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со строительной площадки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. — без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь.Как оказалось, он ошибался, но я все равно оценил совет.



Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег, чтобы получить разрешение государства на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он порекомендовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяного кирпича

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я все равно смешал большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали из мягкого садового кирпича (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который и так почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда раскаленных углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там немного летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.


Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. Это в первую очередь связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно же, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.


Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и он красивее, поскольку его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.


Первоначально опубликовано: октябрь / ноябрь 1997 г.

Русская печь для эко дома своими руками. Стр. 1


Русская печь уникальна по своей сути.Русская печь существовала в России на рубеже XVII — XVIII веков. Русская печь, являясь очень важным элементом жизни, по праву заняла достойное место в истории. Очень часто русская печь со скамейкой фигурирует в народных сказках, былинах. Его «одушевляют», наделяя разными человеческими качествами.

Интересные факты Из оториёсе всегда были известные мастера во многих сферах, и печное дело не было исключением. Документально подтвержден тот факт, что в течение XVIII — XIX веков Россия была лидером в каменном искусстве.Русская печь востребована в Германии, Англии, Франции и многих других крупных странах. Древнерусская печь (печь без дымохода), долгое время использовавшаяся в Древней Руси, была прообразом знаменитой «русской печи».

Свой вклад в развитие печного корпуса внес Петр I. В 1718 г. вышел указ о запрете строительства в Петербурге домов со старыми печами. Позднее, в 1722 году, действие этого указа было распространено на строительство дымовых печей в Москве.Этот указ послужил мощным толчком для архитекторов и строителей, которым необходимо изобретать новые решения для отопления дома. Новая печь должна была отвечать всем современным требованиям. Архитекторы Н. Лайонс и И. Свиязев внесли значительный вклад в развитие и совершенствование печей. В 1867 г. была издана книга «Теоретические основы печного искусства». Эта книга стала читателем многих печников.


Русские печи свои ругаминте производим кладку русских печей своими руками, чтобы разобраться в принципе работы и устройстве русской печи.В разных уголках России русская печь имела разную форму, иногда встречалась в очень необычных экземплярах, но основные размеры все же соблюдались довольно строго. Средняя русская печь имела следующие размеры:

  • ширина русской печи 2 аршина (около 142 см)
  • длина — 3 фута (около 213 см)
  • и высота от пола до раскладушки — 2,5 фута ( около 180 см)

Агрегат русской печи изображен на рисунке 4.1. Русская печь указанных размеров могла обогреть комнату площадью 30 квадратных метров. Обычно в углу у двери ставили русскую печь. Кладку русской печи делали на фундамент из камня или битого кирпича. А еще в древнерусские времена фундамент из толстых хвойных или дубовых бревен. На фундамент заложена основа русской печи. В качестве качественного материала использовались доступные в то время дикие камни, кирпичи, глина, дерево. У каждой русской печи был подпак — отведенные места для печного оборудования. Чтобы русская печь дольше удерживала тепло между стенкой топки и сводами, сложенная теплоемкость из разных материалов.

При строительстве русской печи из кирпича и раствора. Часто используется красный керамический кирпич, полученный путем обжига обычного кирпича. После обжига кирпичи становятся более прочными. Иногда кладку русской печи делали и из сырцового (необожженного кирпича). Делали это в основном бедняки. В редких случаях можно было встретить русскую печь из сырых царских дворцов, а те печи, которые встречались, обязательно украшали изразцами.

Русскую печь любили не только за то, что она дала тепло.Русская печь с кроватью послужила отличным местом для проживания. Тепло русской печи положительно сказалось на всем организме человека. Так что на холод русский народ никогда не жаловался. Русская баня и топка закаленного русской печки.


Готовим в русской печи. Конструкция русской печи позволяла готовить на ней не только кашу, но и печь хлеб, пироги, сушеные грибы и ягоды.


Запекание в традиционной духовке.В русской печи обжигают гончарные изделия. Сделал это по следующей схеме. Сначала складывала дрова, а поверх дров (или на ранее уложенные кирпичи) ставила посуду, предназначенную для запекания. Топили печь, пока температура в ней не достигла 900 градусов Цельсия. Потом перестаньте промывать и ждать, пока остынет печка (это было только на следующий день). В русской печи горели не только посуду, но и игрушки. И игрушки сжигались, как правило, в обычной печи.

Интересно ,… Очень интересным образом крестьяне определяли температуру русской печи. Для этого использовался небольшой лист бумаги. Поставить в духовку и подождать, пока бумага обуглится. Если это произошло сразу, то температура в русской духовке выше 300 градусов Цельсия, если с задержкой в ​​5 секунд температура духовки 270 градусов, 15 секунд — 250 °, 30 секунд при 230 градусах, 1 мин, 200 градусов, 5 минут — 180 градусов, 10 мин — 150 градусов. Если бумага не обуглена, значит, температура в русской духовке меньше 150 градусов.

На рисунке изображена знаменитая русская печь с лежанкой.

Русская печь была незаменима. Жизнь русского народа была тесно связана с этим уникальным сооружением.

Чертеж и описание конструкции

Об устройстве и принципе работы простой русской печи уже подробно рассказывалось ранее.

Для изготовления русских печей потребуется 1650 кирпичей, вид с полудверки, вентиль (с отверстием 260 х 240 мм) и глиняно-песочный 70-80 ведер раствора.

По указанным в книге чертежам можно переходить к кладке печи. На чертежах изображен внешний вид печи и трех ее основных секций, позволяющий получить полное представление о ее устройстве (рис. 23). На разрезе А — А хорошо видно, что под сводом тигля должен быть наклон в сторону устья, показано расположение основных печных приборов — вид на полудверки и задвижки. Участок Б — Б дает возможность увидеть дымоход, по которому идет дым от самовара.Здесь видна специальная гайка-выступ, которая предотвращает попадание искр из тигельной печи в трубу и собирает сточные воды из топочной сажи. При просмотре третьей секции In iceclad можно составить представление о форме сводов топки и попеции. Кроме того, на всех разрезах указаны габаритные размеры печи и специальная шкала, показывающая уровень каждого кирпичного ряда.

Однако непосредственной кладкой печей помощниками являются горизонтальные щели, то есть порядовки. Они дают полное представление о том, как выкладывать следующий ряд, когда использовать целые кирпичи или их части; как и где установить специальные вспомогательные приспособления из дровяных, металлических печных устройств (см. ссылку вверху страницы).

Описание и схема поводка

Первый ряд печи выкладывают на фундамент из камня или кирпича на цементном растворе. Перед тем, как приступить к кладке кирпичей первого ряда, уложите листы рубероида или рубероида, которые служат гидроизоляцией.

Для перекаленого первого ряда желательно использовать кирпичи, более устойчивые к влаге.

Чтобы обеспечить правильную перевязку швов следующего ряда, во всех углах первого ряда укладывают по три керни-ча-трехчетвертки (1, а).Один из трехчетверток и соседний кирпич срезают под углом так, чтобы они плотно прилегали друг к другу (1, б).

Начиная со второго ряда, выкладываем стены опичкой. Во избежание совпадения швов на передней стенке опички в третьем ряду используют четыре трехчетвертки (2).

Четвертый ряд полностью выкладывает весь кирпич. У двух кирпичей, которые должны быть у входа в подпече, отрубают углы, чтобы они могли стать опорами, или так называемым носком будущей арки.

В проеме потолка устанавливаем деревянную опалубку и, выкладывая арку, приступаем к укладке пятого ряда. Стыки двух соседних рядов не совпадают, по углам кладут три трехчетвертки (как в первом ряду). Особенность этого номера в том, что 20 кирпичей боковых стен откололись под углом, чтобы превратить их в пять столбов будущего арочного подпеца.

В шестом ряду боковой стены выложить опичку по одной толстой, а на заднюю и переднюю — по два кирпичных. Затем между внутренними стенами опики вставляют опалубку с полукруглым верхом, соответствующим форме будущего арочного подпаска.

Опалубка изготавливается заранее таким образом, чтобы ее можно было после использования легко разобрать на отдельные части и затем вывести через подпак, есть проем, ведущий в подпече. Разборная опалубка состоит из двух боковых шпангоутов (а) шкворней (б), в основе которых лежат кружала — две доски с закругленными верхними краями (б). Чтобы каркас плотно прилегал к стенкам подпачек, между ними ставят одну-две распорки (а). Поверх центров кладут настил из узких досок, скрепленных между собой двумя-тремя ремнями, из любого гибкого материала.

После установки опалубки приступить к кладке арки . Ранние кирпичные заводы выпускали специальные клиновидные кирпичи, из которых можно было выложить арки, с тонкими швами и гладкой поверхностью, а также высокой прочностью. Такие кирпичи можно получить путем скалывания, а затем обрезки их граней в Северной и Южной Америке.

Однако для такой обработки подходят только умеренно обожженные кирпичи с однородной структурой и без трещин. Часто этот материал не найти, поэтому арка разложена так же сильно, как обычный кирпич.Нижние усеньки (края) кирпичей, поставленных на кромку, должны плотно прилегать друг к другу, а между верхними же кромками сделать зазоры, которые заполняют раствором. Прочность такого набора значительно увеличивается, если в зазоры между кирпичами вдавить фрагменты кирпича подходящего размера.

После закладки яиц в арку подпека кладут следующий седьмой ряд кирпичей. Чтобы перевязка была правильной, на каждом углу использовали по четыре кирпича-трехчетвертки. После седьмого кладем восьмой ряд. Он полностью состоит из цельного кирпича.При этом выкладываем площадку для холодных образцов (а).

Начиная с девятого ряда выкладываем стенки печки. Для правильной перевязки швов по углам применяют трехчетвертки и рыхлый кирпич. Десятое число полностью выкладывается из всего кирпича. Затем между стенками топки доверху засыпается сухой песок. Одиннадцатый ряд кирпичей полностью закрывает плиту и охлаждает начинку.

В двенадцатом ряду выкладываем на под и под топку.

Все кирпичи удерживаются вместе с помощью раствора, кроме тех, которые уложены под.

Перемычка под кирпичи в каменной трубе по краю. Подовые кирпичи уложены без раствора, а щели между ними засыпаны песком. Во время обжига печи песок смешивается с древесной золой и плотной массой заполняет щели между кирпичами. В левом углу очага проделайте отверстие, предназначенное для хранения раскаленных углей — порнушки или порсона. Размещенный под аккуратно выровняйте, отполировав половину или четверть красного кирпича.

Начиная с тринадцатой серии кладка настенной печи (варочной камеры) и пода. При этом между подом и тиглем дуги устанавливают полосы металла, соответствующие форме и размеру будущей горловины печи. В ней предварительно просверливают на некотором расстоянии друг от друга несколько отверстий. В них наклеивают отожженную стальную проволоку, которую затем закрепляют в кладке печи.

Разложив четырнадцатый, пятнадцатый и шестнадцатый ряды, продолжить наращивание стен очага и тигля.

В семнадцатом ряду в стене печи кладут восемь кирпичей, специально взорванных и выбритых . Эти кирпичи, называемые планерами, будут служить упорами при кладке свода печи. После этой предварительной подготовки в тигель опускается деревянная опалубка. Перед кладкой арки поверх устья кладут арку из полукирпича.

Кладка свода тигля ничем не отличается от кладки арочной опички.

Когда арка будет закончена, кладем восемнадцатый ряд кирпичей.По краям шелкового окна закрепляют две ножки, на которых образуется небольшая арка, которую ставят с помощью деревянной опалубки.

Выкладывая арку, переходите к девятнадцатому, а затем к двадцатому рядам кирпича. В пространство, образованное стенкой печи и сводом, насыпали сухой песок с примесью обломков кирпича, стекла и щебня. Над последним оставьте открытый дверной проем для перетрубья.

Двадцать первый ряд кирпичей плотно закрывает тигель вместе с начинкой. Следование двадцать второму ряду делает это перекрытие более плотным и прочным.Назовите это перитрича. Здесь устроена практически русская скамья-печь.

Далее, двадцать третий, рядом продолжают возводить стенки щита или перетрубья, укрепляющие душник для самовара (а). На правой стороне перетрубка устроить отверстие для очистки от копоти, покрывающего его установленную на краю половину кирпича (b). Когда после многочисленных печей топочная сажа будет скапливаться в особом месте, кирпич пинает и сметает. После очистки кирпичи замачивают в воде, покрывают раствором и закрывают ямку до следующей очистки.Вмятины, которые остаются на поверхности печи, в любой момент легко и быстро найдут место чистки. Иногда вместо кирпича вставляют специальные металлические заглушки.

При кладке двадцать четвертый, двадцать пятый и двадцать шестой ряды блока перетрубеют постепенно, оставляя только два отверстия: одно для самоварного дымохода, а другое для вида (б).

Укладку двух последующих серий, то есть двадцать седьмой и двадцать восьмой, в проеме противоположных видов укрепляют так называемой полудверкой, то есть узкой дверцей, через которую закрываются и открываются заслонки (а).

В двадцать девятом и тридцатом рядах продолжают возведение стен перетрубья. Не забывайте соблюдать правила перевязки швов.

В тридцать первом ряду у одной из стен кладут дополнительный ряд из трех кирпичей, чтобы через оставшийся узкий канал дым от душника проходил в трубу. После этого перетрубка в тридцать втором ряду перекрывает сплошной слой цельного кирпича. Сразу в перетрубе оставьте отверстие, на котором закреплен клапан. С тридцать третьего ряда вверх увеличивается только один дымоход, каждый ряд которого должен состоять из шести кирпичей.

Непосредственно под потолком рубим непослушные кирпичи. Резка позволяет снять трубу с деревянной части потолка, при этом плотно закрыть потолочный проем. К тому же нарезка, несомненно, украшает духовку. Поэтому гончары часто используют этот прием не только при укладке труб. Резка производится при кладке печи в местах перехода опечки к тиглю, но чаще всего в верхней части заслонки. Однако использование огранки не всегда является желанием печки для приукрашивания.

Из-за увеличенной режущей поверхности печи, а значит, увеличивается теплоотдача.

Этот принцип используется в современных радиаторах центрального отопления. Это подтверждает старую истину о том, что у хорошего мастера красота и полезность неотделимы друг от друга.

_________________________________

Русская печь «Домработница»

а — внешний вид; б — топочный агрегат (1 — бокс горячей воды, 2 — топка малая, 3 — топка большая, 4 — «фаянс», 5 — печка чугунная, 6 — жердочка, 7 — перетрубка, 8 — вентиль вентиляционный, 9 — дымоход заслонка, 10 — полоса или уголковая сталь, 11 — подставка, 12 — вентиль, 13 — вентиляционный канал, 14 — пареклиша, 15 — трещина в очаге, 16 — кирпичная стена, 17 — под варочную камеру, 18 — отверстие на верх очага, 19 — глинобит, 20 — ямка-подгорская, 21 — решетки)

В домах старых и новых построек в сельской местности часто устраивают типичную русскую печь .Это усовершенствованная модель русской печи «Домработница» (рис. 4). Он имеет небольшой размер (мм): ширина 890, длина 1400, высота до трубы 2240, от пола до очага — 770 и от пола до кушеток — 1400. Характеризуется особым способом движения дымовых газов. Тепло снизу вверх, две топки — основная (большая) и вторичная (малая), использование различных видов твердого топлива.

Духовка может топиться по русски (горючее в варочной камере или тигле).Эта печь проста, экономична, используется для обогрева помещений, приготовления пищи, выпечки хлебобулочных изделий.

Печь состоит из двух камер: нижней (нагревательная) и верхней (варочная). Нагревательная камера находится в подпече, над ней расположен воздух. Под их разделение выложите два слоя кирпича, уложенного плашмя. Высота всех частей топки одинаковая, возможна установка водонагревательного бокса.

Большая топка расположена с лицевой стороны топки, зольник уложен для него со 2-го ряда.Небольшую топку устраивают с правой стороны зольника для него, начиная с 4-го ряда. Обе топки перекрывают одну чугунную печь с двумя конфорками. Большая горелка должна быть над большой топкой. Небольшие горячие газы из топки сначала направляются в большую топку, через щель попадают в топочную камеру, оттуда в варочную камеру, а затем в трубу.

В теплое время года для приготовления пищи и выпечки коржей в варочной камере, сжигая топливо.Зимой топка осуществляется только через большую топку. Небольшая топка используется для разогрева пищи или отапливая печь при сильных морозах. В небольшой топке хорошо горит любое топливо, в том числе и сырое.

________________________

Простая русская печь

Простая русская печь проста в устройстве и обслуживании. Положите его из красного кирпича или глиняного (глиняного) с помощью двух приспособлений — заслонки и заслонки дыма. Самая простая печь (рис. 87, «обыкновенная русская печь», 1 — гидро; 2 — щебень и речной песок, смешанные с битым стеклом) имеет размеры:

ширина — 1270мм

длина — 1650

высота — до потолка 2380

высота полки (перитрича печи) — 1540 мм

Тепловая печь: при печи 2100 ккал / час, с двумя печами — 3000 ккал / час Задняя и боковые стенки в печи дает 1200 ккал / час , передняя стенка — 400 ккал / час, а перекрытие — 500 ккал / час.С двумя печами, соответственно: 1750, 550 и 700 ккал / ч. Под подом печи имеется подпеченое хранилище захваченных материалов, кочерги, лопата и другие принадлежности печи. Духовка может обогреть комнату площадью 30 м2.

Материалы:

  • кирпич — 1610 штук
  • глина — 66 ведер
  • песок — 60 ведер
Приспособления:
  • заслонка дымохода 300х150 мм (лучше ставить два)
  • самовар мм,
  • клапан — 430х340 мм
Ставить печь следует строго за свинец, аккуратно наложив швы (рис.87а, «Футеровка кладки русских печей»). Кирпич заранее подобран и лучше всего использовать для свода, стенок тигля и очага.

Первый ряд укладывается из цельного кирпича. Второе число также распространено, необходимое для образования подпеции. Третий, четвертый и пятый ряды аналогичны второму, с соблюдением перевязки швов. Укладывают арку с пятого ряда, продолжая до восьмого ряда, при этом обязательно вытесывают мысок, устанавливают опалубку и полностью выкладывают арку, прислоняя ее переднюю и заднюю стороны к стене.В восьмом, девятом и десятом рядах показана кладка стен печи с устройством холодной печи в девятом и десятом рядах.

Одиннадцатое число аналогично предыдущему, выполнено с соблюдением перевязки швов. Он выключает плиту. Над аркой засыпают засыпку, которую выравнивают и утрамбовывают так, чтобы она могла подниматься от пода к задней стенке топки или топки. Двадцатой строкой показана кладка очага кирпичной кладкой на песок без глиняного раствора.Чтобы под был более гладким, его присыпают песком и натирают, как будто полированный, кирпич, удаляя все заусенцы с кирпичного очага и делая его более гладким, лучше всего использовать кирпичный очаг.

Тринадцатый-шестнадцатый ряды показывают кладку очага, горловину печи и варочную камеру тигля. Кладка стен выполнена в три четверти кирпича — 190мм (полукирпич и четверть кирпича). Между собой они не связаны, а только перевязаны швами.Он также показывает порядок, в котором устройство запирается у горловины печи (концы кирпичей срезаны под углом 45њ). Под имеет подъем 30 мм от устья до задней части печи. Семнадцатый ряд полностью образует заднюю стенку и устье в виде очага. На боковых стенках муфты на четверть кирпича стесывают сверху до образования носка.

Установите опалубку, на которую нужно дать комплект на основе ранее построенной стены. Часто этой серией отделывают кирпичную кладку арки. В восемнадцатом ряду показана полностью законченная арка, на которую накладываются тщательные лигатуры и постановка замка из кирпича и кладется стена. Девятнадцатый ряд, выложенный аркой, перекрывает проем над очагом. При этом кладут топочную стенку, выравнивая тем самым арку кладки. Двадцатый ряд ставят с убывающим отверстием над подом с выравниванием стенок топки. Двадцать первый ряд начинают укладывать как девятнадцатый, с соблюдением перевязки швов.

Двадцать второй ряд полностью выравнивает кладку над аркой и дополнительно уменьшает отверстие над очагом. В этой серии лежал самоварник. Кирпич с правой стороны перетрубя стесывают, чтобы обеспечить лучшее движение газов. Здесь кладут ящик для сбора сажи, стесывающий кирпич как показано в разрезе А-А. ряды с двадцать третьего по тридцать второй показывают перетрубья кладки. В двадцать третьем ряду закончить кладку самоварника и сборку ящика черного цвета. Все серии выполняем по поводку, установив два клапана и устройство канала дымохода размером 26х26 см.Над тридцатисекундным номером поставили трубку.

Конструкция заслонки представлена ​​на рисунке 88

(А «створка», 1 — лист кровельной стали 2 — ручка из полосы стали; 3 — секция из полосы стали для устойчивости створки; 4 — рама из стального уголка 25х25х3 мм).

Обратите внимание, что раму для демпфера делать из уголка стального 25х25х3 мм.

Очень желательно также сделать каркас из полосовой или угловой стали и вставить его в кладку рта, следовательно, закрепить.В этом случае она будет выполнять роль опалубки при спуске арки.

________________________________

Другая схема

Русская печь, помимо ряда преимуществ, имеет недостаток в виде преимущественного нагрева только верхних слоев воздуха. Тем не менее, он остается одним из самых популярных видов духовок, сочетающих функции нагрева и приготовления пищи.

Устройство русской печи: а — подпече; б — ниша; у очага; д, топка; д — душник; е — панель; г — ворота; с — дымоход; а — перитрича тигельная.

Составные элементы обычной русской печи показаны на рисунке 63. Русские печи бывают большие, средние и маленькие. Здесь мы рассматриваем строительство небольшой печи размером 1270 х 650 х 2380 мм. Для этого вам потребуются следующие материалы:

— кирпич обыкновенный — 1610 шт .;

— раствор глины — 1200 л;

— демпфер лист стальной 430 х 340 мм — 1 шт.

— задвижка Пушечная 300 х 300 мм — 2 шт .;

— самоварник 140 х 140 мм — 1 шт.

Последовательность кладки изображена на рисунке

Последовательность кладки русской печи: а — Общий вид; б — последовательность кладки.

1-й ряд — кладка подпачек. Кладка осуществляется преимущественно из кирпича на раствор, предназначенный для фундамента.

2-4-я серия — кладка колодца с обязательной перевязкой швов. С одной стороны, необходимо оставить отверстие под подпеки.

5 ряд — начало кладки арки над подпече.В боковые ряды укладывают пятки для поддержки арки, возводят опалубку.

6-й и 7-й ряды — набор внахлест подпече.

8-й ряд — дуга замка.

9-я и 10-я серии — кладка в один кирпич.

11 ряд — размещение плиты «холодная печь», расположенной на подпече. Пространство внутри кладки залито и выровнено с уклоном от задней стенки варочной камеры к очагу.

12 ряд — кладка очага, которую обычно проводят из специального кирпичного очага.Под насыпать мелкозернистый песок и даже кирпичи.

13-й ряд — первый ряд варочной камеры, выложен кирпичом на 3/4. Угловые кирпичи лицевой стены необходимо отесить под углом 450 и закрепить в замок. В этой серии кладка не связана, требуется перевязка швов.

14-16 ряд — укладка такая же, как 13 ряд.

17-й ряд — укладка дуги устья и укладка носка под свод варочной камеры. Для кладки мыска используется уплощенный кирпич, уложенный на ребро.

18 ряд — кладка стен топки и калориферов. Как вариант, можно заполнить пространство между сводом варочной камеры и стенами песчаным или глиняным раствором с кирпичным щебнем в качестве наполнителя.

19-й ряд — кладка некоторых стен склепа, устройство арочного потолочного проема над очагом.

20-й ряд обрежьте кирпичом, уменьшите отверстие над очагом (перетрубе) и также сделайте перекрытие над каналом для самоварника.

21 ряд — выравнивание стен и уменьшение перетрубья.

22 ряд — уменьшение перетрубья. Закладка канала самоварника. Кирпич с правой стороны перетрубка стесывают, кладка выше уровня арки. Выкладываем ящик с сажей.

23-й ряд — самоварник, закрывающийся крышкой.

24-32-я серия — комплект пушечных клапанов.

С 32-х рядной начинаем укладку трубы с сечением дымохода 2 кирпича.

опубликовано

Источник: green-dom.info/%D0%BE%D1%82%D0%BE%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8% D0% B5-% D0% B2% D0% BE% D0% B4% D0% BE% D1% 81% D0% BD% D0% B0% D0% B1% D0% B6% D0% B5% D0% BD% D0 % B8% D0% B5-% D0% BA% D0% BE% D0% BC% D0% BC% D1% 83% D0% BD% D0% B8% D0% BA% D0% B0% D1% 86 /% D1 % 80% D1% 83% D1% 81% D1% 81% D0% BA% D0% B0% D

Российская каменная печь для обогрева высокопроизводительных жилых домов

11.12.2017

В холодные зимние месяцы приятно посидеть перед теплым огнем.Камины и дровяные печи создают уютную, гостеприимную обстановку. К сожалению, многие дровяные приборы не используют древесину эффективно и не подходят для дома с высокими эксплуатационными характеристиками. Когда Чип Уик представлял себе свой новый дом в Нортпорте, штат Мэн, он был вдохновлен использованием солнечной энергии и местной древесины для производства электроэнергии и тепла.

Российская каменная печь для обогрева

В его новом доме установлен инновационный российский каменный обогреватель от Sheridan Brick & Stone Work в качестве основного источника тепла для дома.Его продуманный дизайн позволяет теплу постепенно рассеиваться по всему дому с 3 спальнями, создавая равномерную температуру из небольшого количества древесины. В сочетании с герметизацией и большим количеством теплоизоляции шестиугольный дом исключительно удобен и энергоэффективен.

«Из-за R-стоимости дома я был бы удивлен, если бы семья Вик использовала гораздо больше, чем 2 деревянных шнура в год», — говорит Эдвард Шеридан, владелец Sheridan Brick & Stone Work в Мидкосте, штат Мэн. «В зимние дни они, вероятно, будут зажигать два костра в день, а иногда и только один.Когда у вас есть огонь, вы сжигаете его при полном наклоне, вверх на 1700 градусов или выше, чтобы он стал как можно более горячим и сжигал все масла и газы во вторичной камере ».

Более высокие температуры повышают энергоэффективность обогревателя, — объясняет Шеридан. «Вы не горите постоянно; вы получите полное сгорание в коротком горячем огне и извлечете все возможное тепло. Вы хотите просто разводить огонь один или два раза в день. Это означает, что вы можете зажечь плиту утром, пойти на работу, а когда вы вернетесь вечером домой, плита все еще будет излучать тепло.Затем вы можете снова разжечь огонь перед сном, а когда вы просыпаетесь утром, в доме очень тепло ».

В каменной печи используется камень, добытый в местных карьерах, для скамьи и мантии, а также кирпич ручной формовки местного производства из Бостона. Недостатки кирпича придают ему фактуру и исторический вид. Местный камень имеет привлекательный синий оттенок, похожий на мыльный камень, который хорошо сочетается с кирпичом.

Даже при домашних температурах

Русская каменная печь с двумя колпаками и австрийской эко-топкой находится на первом этаже шестиугольного дома.Печь имеет подогреваемую скамью и печь для пиццы и спроектирована так, чтобы удерживать тепло как можно дольше.

«Если вы хотите отапливать дровами, вы получите больше сохраняемой тепловой энергии в доме с русской каменной печью», — говорит Шеридан. «У вас есть 5 тонн кирпичной массы, которые поглощают это тепло, как батарея, и продержатся от 12 до 15 часов. С точки зрения эффективности вы получаете максимальное удержание тепла от древесины. Вы не посылаете в дымоход действительно горячие газы, они имеют довольно низкую температуру, в отличие от многих дровяных печей.В этом весь гений! »

Кроме того, в доме есть много энергоэффективных функций. Окна и двери с тройным остеклением помогают предотвратить проникновение воздуха и соответствуют стандарту пассивного дома. Наружные стены и потолок имеют высокий коэффициент сопротивления R из-за большого количества выдувной целлюлозной изоляции. Воздушный тепловой насос, работающий от солнечной энергии, эффективно обогревает и охлаждает дом и является хорошим вторичным источником тепла, когда каменная печь не используется. Поскольку в целях экономии энергии в доме имеется воздухонепроницаемая изоляция, стратегия вентиляции важна для здоровья жильцов и долговечности дома.

Превосходное качество воздуха в помещении

Для поддержания здоровья воздуха в доме и повышения энергоэффективности в доме Wick есть системы вентиляции с рекуперацией тепла Zehnder. Установка ComfoAir расположена в механическом помещении в подвале и обеспечивает сбалансированную вентиляцию во всем доме.

В спальни, гостиную, кладовую и офис подается постоянный поток свежего отфильтрованного воздуха. Застарелый воздух удаляется из ванных комнат и кухни. Система вентиляции с рекуперацией тепла была интегрирована в дом.Зимой тепло рециркулирует от отработанного воздуха к приточному, что позволяет экономить электроэнергию.

Семья Вик скоро переедет в свой новый уютный дом. Им обязательно понравятся виды на лес, скамейки с подогревом и очень низкие счета за электроэнергию.

русских каминов. Они больше европейцы, чем русские, и больше печки, чем камина; но название прижилось, потому что они теплые, как шуба медведя и …

Шелтон, Вашингтон.

GUS McNEIL из Шелтона, штат Вашингтон., был настроен скептически. Как может охапка прутьев и прутьев согреть дом площадью 1800 квадратных футов в течение 12 часов? И не только это, но и излучать тепло, даже если оно колеблется всего на 4 градуса от одного конца его дома к другому? И все это из чего-то известного как « русский камин ».

« Потребовалось немного убедительности », — говорит его жена Мерль. Но в конце концов его убедили установить это массивное строение из кирпича и глины, когда они переделывали свою семейную комнату.

Теперь у Макнейлов два камина.Один из них — открытый очаг, облицованный полевым камнем, который дорог американскому сердцу как символ дома и тепла. Неважно, что большая часть тепла идет прямо в дымоход, и его необходимо увеличить с помощью других методов отопления.

Другой, русский камин, представляет собой большую кирпичную конструкцию с маленькой железной заслонкой с одной стороны, которая сохраняет в доме тепло даже от 68 до 70 градусов.

« Отопление дома с помощью русского камина обходится нам вдвое дешевле, чем использование электричества », — говорит г-жа Боб.Макнил. « Кроме того, наша вода предварительно нагревается до 150 градусов по медным трубкам, идущим от камина к водонагревателю ».

Люди веками использовали каменную кладку для обогрева в Северо-Восточной Европе и Азии. Древние китайцы и корейцы использовали систему подземных дымоходов для обогрева полов, как и римляне. Жителям редких деревьев равнины на севере России, в Польше и на Балтике нужен был способ согреться в течение долгих суровых зим без использования большого количества дров. Результатом стал массивный каменный обогреватель, который через несколько оригинальных вариаций превратился в современную каменную печь.

На самом деле термин « русский камин » вводит в заблуждение. Обогреватель из кирпича и глины в семейной комнате Макнейлов представляет собой сочетание лучших элементов многовековой каменной каменной печи восточноевропейцев, финнов и австро-германцев.

Это тоже не камин в строгом смысле этого слова. Как правило, перед глазами не увидишь рев и потрескивание открытого пламени, хотя для стойких огневиков можно установить стеклянные двери. И хотя поддерживать закрытую систему эффективнее, американцы предпочитают открытый огонь, и здесь доступно множество моделей с открытым очагом.

Каменная печь обеспечивает энергоэффективность от 70 до 90 процентов — если она правильно построена и обслуживается, так что используется почти вся энергия древесины. Для сравнения, КПД обычного каменного камина составляет от 10 до минус 10 процентов; дровяная печь лучистого типа имеет КПД от 50 до 70 процентов.

Существует множество различных типов обогрева кирпичной кладки, включая такие вариации, как кухонные плиты, закрытые камины или некоторые их комбинации.

Каменное отопление, вероятно, наиболее эффективно и красиво было продвинуто австрийцами и немцами при разработке изразцовой печи или кахелофена.Интерьер основан на том же принципе, что и каменные печи, но снаружи покрыт теплоудерживающей плиткой специального обжига, что позволяет использовать тот факт, что большая площадь поверхности будет удерживать больше тепла. Эти выпуклые полые блочные плитки бывают разных форм и цветов с рельефными узорами или углублениями, чтобы добавить дополнительную площадь поверхности для удержания тепла. Многие из них расписаны вручную и довольно красивы, что делает этот популярный в Европе метод отопления элегантным архитектурным дополнением.

Как и у любой системы отопления, есть свои недостатки.Во-первых, из-за своей массивности каменная печь лучше всего подходит для установки только во время строительства нового дома или ремонта.

Тем не менее, одна из ведущих компаний-подрядчиков по изготовлению каменных печей в США, Deitmeyer, Ward and Stroud, остров Вашон, Вашингтон, заявляет, что новую каменную печь можно построить практически в любом месте существующего дома, если может быть обеспечена структурная поддержка. .

Архитектор Гордон Култум из Сиэтла соглашается.

« Основная проблема при строительстве каменной печи — обеспечить достаточную опору для массивного веса кирпичей.»

По этой причине русский камин — это « в значительной степени новое домашнее явление », — говорит Дэвид Лайл, руководитель отдела исследований отопления в Олстеде, штат Нью-Хэмпшир, и автор многочисленных статей и книги по отоплению кирпичной кладки. « Каменная кладка — это более крупное вложение, чем бытовая техника », — говорит он. « Это образец архитектуры, который повышает ценность дома, как камин, и окупается в долгосрочной перспективе ».

На самом деле, недавний опрос журнала по ремоделированию показал, что каминные дополнения имеют лучший ремонт ( то есть перепродажа) возврат 147 процентов.

Второе неудобство каменной печи заключается в том, что из-за своего размера она имеет задержку теплового отклика. Это не проблема поздней осенью и зимой, когда погода предсказуемо холодная, но весной и ранней осенью за погодой нужно внимательно следить. В худшем случае окно придется открыть, если день станет не по сезону жарким.

Стоимость — еще один важный фактор. Изготовленная на заказ модель мастером-каменщиком может стоить 5000 долларов за стандартную кирпичную печь и немного больше за плиточную модель.

В качестве альтернативы каменным плитам по индивидуальному заказу существуют также готовые модели, отмечает г-н Лайл. « Я думаю, что нам нужно перейти к модульному строительству в США, потому что у нас нет традиций каменной кладки для строительства этих печей », — говорит он. « Это способ обеспечить качество дизайна в мире, где не хватает мастеров ».

За дополнительной информацией обращайтесь в Association for Mason Heating Professionals, Dave Holland, P.O. Box 669, Englewood, CO 81051.

Каменный обогреватель • Вместо

Также известен как каменные печи, качелофены, русские камины, финские камины, шведские печи, изразцовые печи, противоточные камины, излучающие камины и камины массового хранения.

Зачем нужен каменный обогреватель?

Внутри каменные печи горят сильнее, чем металлические дровяные печи, и их извилистый лабиринт дымоходов (перегородок) нагревает окружающую каменную кладку, которая затем выделяет тепло в течение 18–24 часов. Температура внутри некоторых каменных обогревателей может достигать 2000 градусов (против 700 внутри металлической печи), но они остаются комфортными на ощупь на поверхности. При таких высоких внутренних температурах углеводородные газы воспламеняются, оставляя минимальное загрязнение.

Как работает каменный обогреватель

При сжигании древесины около 30% выделяемого тепла передается твердыми частицами древесины, а 70% тепла содержится в выделяемых газах.Если летучие газы не полностью сгорают, они улетучиваются в виде потерь тепла и загрязняющих выбросов твердых частиц. Зажигание и последующее извлечение тепла из дымовых газов превращает почти каждую унцию древесины в энергию. Медленное горение, низкотемпературное горение с низким содержанием кислорода приводит к образованию смол и углеводородов, быстрое, горячее горение с подачей воздуха сжигает загрязняющие вещества. Добавьте аккумуляторную батарею (кладку), и вы получите очень эффективную, экологически чистую систему отопления. Металлическая печь быстро отдает тепло, таким образом, никогда не позволяя внутренней температуре горения достичь 1100 градусов по Фаренгейту, необходимых для воспламенения всех газов.

Каменный обогреватель использует меньше древесины

Поскольку накопленное тепло медленно излучается из кирпичной кладки, в большинстве случаев необходимо разжигать огонь только один раз в день. В очень холодных условиях вам может понадобиться разжигать два костра в день. За металлическими дровяными печами необходимо следить, чтобы они постоянно колебались от пиковых высоких температур до полного отсутствия тепла, когда огонь погас.

Если вы утопите дымоход в металлической дровяной печи, вы увеличите выбросы загрязняющих веществ, так как дрова сгорают не полностью.Каменный обогреватель всегда сжигает древесину при максимальной температуре, если вы хотите меньше тепла, вы просто используете меньше древесины. В хорошо изолированном доме каменный обогреватель будет использовать на 1/3 (или намного) меньше древесины, чем дом, отапливаемый старинной металлической дровяной печью. Хорошо спроектированный каменный обогреватель может легко превзойти большинство металлических дровяных печей с рейтингом EPA. И, как и дровяная печь, каменный обогреватель может выходить через металлический дымоход.

Каменный обогреватель: древняя зеленая технология

Каменная печь использовалась в самых разных формах почти во всех древних северных культурах, от печи Канг возрастом 7200 лет в Китае до Гипокоста в Древнем Риме.В Северной Европе 500-600 лет назад из-за продолжительных холодов местной древесины стало не хватать, и каменные обогреватели стали обычным явлением из-за их эффективности.

За последние сто лет каменный обогреватель заменили грязный уголь, затем масло. Древесина является возобновляемым ресурсом и поглощает CO2 по мере роста. При сжигании выделяется примерно такое же количество окиси углерода, углекислого газа и метана, которое могло бы произойти, если бы древесина разлагалась естественным образом на лесной подстилке. извлекается эффективно и чисто.

Хотя эти эффективные обогреватели были и остаются популярными в России и Северной Европе, в Соединенных Штатах никогда не было дефицита дров, поэтому каменный обогреватель был заменен дровяной металлической печью. Учитывая, что каменные обогреватели эффективны и мало загрязняют окружающую среду, Соединенным Штатам следует присмотреться к ним повнимательнее.

Как имитировать каменный обогреватель

Окружите сердечник обогревателя камнем, кирпичом, штукатуркой или плиткой. Хотя комплекты доступны, это не проект для новичков в каменной кладке (см. Раздел ресурсов).А пока, прежде чем построить одну, я просто сложу большие камни вокруг дровяной печи.

36 Amazing Masonry Heater Inspirations

1) Kachelofen

Каменный обогреватель — новая печь, основанная на старой конструкции. Качелофен — это дровяная печь, облицованная керамической плиткой, внутри которой выложены каменные каналы, похожие на лабиринт. Извилистый выхлопной газ нагревает окружающую кладку, которая затем медленно излучает тепло. Небольшая дверца без окон позволяет огню разгораться внутри обогревателя очень сильно. Высокая температура и добавление второй камеры сгорания сжигают загрязняющие летучие газы и эффективно превращают их в тепло.Дополнительные примеры см. На сайте biofireinc.com.

2) Плитка Качел

Плитка Качелофен от biofireinc.com. Внутренний огнеупорный кирпич окружен специальной плиткой «качель».

3) Лепнина и плитка

Утеплитель для лепнины и плитки. Дополнительную информацию можно найти на сайте fliesen-ofen-ritter.at.

4) Старинный обогреватель

Старомодный каменный обогреватель, облицованный лепниной и плиткой. Fliesen + Ofenbau Ritter GmbH, дополнительную информацию можно найти на своем веб-сайте.

5) Каменный обогреватель в деревенском стиле

Этот каменный обогреватель с черной отделкой придает элегантность любой комнате.

6) Под влиянием Азии

Каменный обогреватель с азиатским влиянием. Только специальные плитки «качель» могут касаться внутреннего огнеупорного кирпича, все остальные плитки должны располагаться на расстоянии от внутренней кладки, иначе они треснут. Дополнительные изображения можно найти на fliesen-ofen-ritter.at.

7) Обогреватель с лепниной

Обогреватель для лепнины и плитки. biofireinc.com Маленькая дверца удерживает тепло внутри, что упрощает достижение высоких температур сгорания.

8) Схема качелофена

Внутри качелофена.Каналы или перегородки эффективно отводят тепло от выхлопных газов.

9) Финский каменный обогреватель

Изразцовый каменный обогреватель в Финляндии. Правительство Финляндии поощряет использование каменных обогревателей с помощью налоговых льгот. Программа оказалась настолько успешной, что 90% новых домов имеют каменные обогреватели. Другие вдохновляющие фотографии можно найти на contura.eu.

10) Какелугн

Шведская печь или какелугн. В интерьере каменные перегородки, снаружи — изогнутая плитка.Внутри на самом деле много кладки, чтобы впитать тепло. На сайте Contura есть и другие замечательные примеры.

11) Скамья с подогревом

Каменка для кирпичной кладки с подогреваемой скамьей в Дании. Утеплитель с толщиной фасада 3-4 дюйма дает умеренную теплопередачу, не слишком быструю, не слишком медленную. Автор Ларс Хельбро. Первоначально можно найти на stenovne.dk

12) Горный обогреватель

Каменный обогреватель может быть отличным способом обогрева хижины или горного дома. Эти обогреватели не только привлекают внимание, но и эффективны.

13) Уютный уголок для чтения

Каменка для кирпичной кладки в Дании от Lars Helbro. Для получения дополнительных идей посетите stenovne.dk.

14) Стена обогрева

Этот каменный обогреватель действует как стена между двумя комнатами в Квебеке, Канада. Автор: maconneriegillesgoyette.

15) Обогреватель из регенерированного кирпича

Обогреватель из регенерированного кирпича, сделанный из регенерированного кирпича, песчано-известкового раствора, сиреневого голубого камня и сердечника обогревателя Heat-Kit. Автор Уильям Дэвенпорт, turtlerockheat.com. Чтобы уменьшить напряжение, каменные обогреватели в Северной Америке обычно строятся с системой двойных стен; огнеупорный сердечник, включающий топку и каналы или перегородки, а также отдельную облицовку из каменной кладки.В противном случае тепло огнеупорного кирпича может привести к растрескиванию фасада, хотя на кирпич меньше всего будет воздействовать.

Циркуляция нагревателя кирпичной кладки

Направление дымовых газов через ряд перегородок нагревает окружающую кладку. Перегородки могут изгибаться во многих направлениях. Некоторые перегородки печки перемещают выхлоп из стороны в сторону, некоторые вверх и вниз, некоторые спереди назад и наоборот. В основании каменки всегда есть источник воздуха, питающий огонь.

Тем не менее, слишком длинные и извитые дымоходы могут ограничивать тягу через систему, поскольку каждое изменение направления создает сопротивление потоку газа и снижает всасывающую тягу дымохода.Эта диаграмма и информация изначально были найдены на сайте «energybible. ru / bio_energy / masonry_stoves.html ».

16) Carsten Homestead

Обогреватель для каменной кладки с обогревом вокруг обогреваемой скамьи, печью с прямым огнем (со стороны кухни) и хранилищем дров от Carsten Homstead из Массачусетса. Первоначально найдено на homespunworks.com.

17) Rustic Heater

В этой каменной печи в Берлингтоне, штат Вермонт, на кухне установлена ​​печь для выпечки. Масоны: Уильям Давенпорт, Спенсер Блэквелл, Норберт Сенф.На сайте Turtle Rock Heat есть больше информации и идей. Первоначально найдено на сайте turtlerockheat.com

18) Нагреватель с сердечником

Каменный обогреватель с сердечником из набора тепла. Если масса фасада слишком велика, 5 дюймов и более, масса может замедлить теплообмен. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отводится (излучается). Размер топки также должен соответствовать размеру каменки и жилища.

19) Внутреннее отопление

Неэффективно устанавливать обогреватель на наружную стену.На внешней стене та часть кладки, которая обращена наружу, будет просто нагревать наружный воздух. Этот обогреватель представляет собой внутреннюю стену. Каменный обогреватель Vermont от smithandvansant.

20) Обогреватель из Канады

Дымоход каменного обогревателя может быть керамическим или металлическим. Большие топки снижают эффективность сгорания и производят более высокие выбросы. Если окно оставлено маленьким, тепло будет поглощаться кладкой. Канадский обогреватель от bien-o-chaud-portail-poeles-et-foyers.Первоначально можно найти на сайте bien-o-chaud-portail-poeles-et-foyers.com

21) Обогреватель из мыльного камня

Плитка из мыльного камня придает модернизированный стиль этому каменному обогревателю.

22) Обогреватель для кирпичной кладки

Обогреватель для кирпичной кладки. Нет причин, по которым некоторые обогреватели не могут быть низкими и длинными. На противоположной стороне каменки находится дровяная плита. Больше изображений можно найти на stenovne.dk. Первоначально можно найти на stenovne.dk

23) Централизованное расположение

Каменные обогреватели лучше всего размещать в центре дома.Кухонная сторона каменки облицована кирпичом. Обогреватель Массачусетса от Стива Бушуэя, ultimateridgehook. Ядро от heatkit.

24) Сланцевый обогреватель

Местный сланец покрывает этот каменный обогреватель Уильямом Дэвенпортом в Вермонте. Каменка имеет дверцы с обеих сторон. Более подробная информация представлена ​​на сайте Turtle Rock Heat. Первоначально найдено на сайте turtlerockheat.com

25) Бетонный обогреватель

Каменный обогреватель, который простирается в комнату с другой стороны стены. Бетонные плиты по индивидуальному заказу, сталь, верх ящика из черного ореха, голубой камень, сиреневый голубой камень.Первоначально их можно найти по адресу turtlerockheat.com/charlotte.html

26) Обогреватели Tulikivi

Обогреватели из мыльного камня бывают самых разных форм и размеров. Мыльный камень по своим тепловым свойствам превосходит любой другой камень, кирпич или лепнину. Эти обогреватели Tulikivi находятся в выставочном зале virginiaradiant. Фотографии собираемого Туликиви: mha-net.org

27) Обогреватель с окном

Каменный обогреватель с большими прозрачными окнами. Большая топка снижает эффективность сгорания и производит более высокие выбросы.Прозрачные обогреватели также увеличивают количество тепла, выходящего из топки, и, следовательно, понижают температуру сгорания и производят более высокие выбросы. Посетите brunner.de для получения дополнительной информации.

28) Ванная комната с подогревом

Каменный обогреватель в ванной от Peacedesign. Если расстояние от сердцевины до поверхности печи очень велико (5 дюймов или более) или сложно (много слоев), тепло будет излучаться очень медленно. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отдается (излучается).Массивный обогреватель также будет намного медленнее реагировать на изменения температуры.

29) Мозаичный обогреватель

Лепной и мозаичный обогреватель. Ядро от Heat-kit. Более подробная информация доступна на mha-net.org.

30) Утеплитель в Нью-Йорке

Плитка серого цвета имеет чистый вид, что делает ее идеальным вариантом для современного стиля.

31) Дровяная печь

Дровяная печь снизу, кафель Качелофен сверху. Эта печь будет передавать вам быстрое и прямое тепло, проходящее через металл, и более медленное, лучистое тепло от верхних перегородок, облицованных плиткой.Однако из-за того, что металл так быстро отдает тепло, эта печь может не достичь внутренней температуры, необходимой для сжигания всех углеводородов. Другие деревянные печи можно найти на сайте ofenhaus-hoppe.de. Первоначально было найдено по адресу ofenhaus-hoppe.de/kachel%C3%B6fen.html

32) Каменный обогреватель для двухэтажного дома

В двухэтажном доме это одно из лучших мест для каменного обогревателя. Полная галерея этого обогревателя доступна на erdwerk-keramik.at.

33) Miodula Hotel

Каменный обогреватель в отеле Via Miodula, Польша.Вы можете найти больше изображений на сайте villamiodula.pl.

34) Французская печь

Каменная печь во Франции от poele-cuisiniere.fr. Помните, что если нет пламени, половина древесины тратится впустую в виде дыма…

35) Обогреватель с глиняной штукатуркой

Этот каменный обогреватель облицован той же глиняной штукатуркой, что и стены основного этажа. На скамейке с подогревом, покрытой песчаником, в зимние дни можно согреться. Автор: Gimme Shelter Construction. Больше фотографий и описаний можно найти на gimmeshelteronline.com.

36) Утеплитель для тротуарной плитки

Каменный утеплитель из тротуарной плитки. Но этот обогреватель, скорее всего, не будет передавать код в США. Подробнее об этом обогревателе можно узнать на envisioneer.net.

Как работает противоточный нагреватель

Схема противоточного нагревателя

По мере того, как огонь горит, воздух втягивается через воздухозаборник первичного воздуха (b), проходит вверх через решетку в полу топки (c) и питается горящий лес. Благодаря конструкции топки и ее наклонному потолку тепло, излучаемое от огня, отражается от стен топки обратно в огонь, помогая получить температуру топки 600 градусов по Цельсию.предпосылка для вторичного воспламенения.

Воздух из забора вторичного воздуха ( d ), расположенного в загрузочных дверях, пламя и несгоревшие газы устремляются вверх через узкое горло в потолке топки ( e ) и попадают во вторичную камеру сгорания ( f ) . Из-за наклонного потолка пламя, воздух и газы находятся под небольшим давлением.

Пройдя через горловину, они расширяются, переворачиваются и перемешиваются, обеспечивая вторичное сгорание и температуру около 900 градусов C (2200 градусов F).Горячие газы проходят через верхнюю часть боковых стенок вторичной камеры сгорания в вертикальные дымоходы по обеим сторонам каменки. ( г ) Горячий воздух, вытягиваемый вытяжкой из дымохода, течет по дымоходам, передавая свое тепло. к стенкам дымохода перед входом в дымоход у основания каменки ( г, ). Via: pyromasse.ca

Обратите внимание на рисунки справа: каналы (перегородки) могут изгибаться вверх и вниз, из стороны в сторону или и то, и другое. Изначально графика пришла с сайта www.бостон. ru / realestate / news / article / 2009/01/11 / masonry_heaters ».

Марк Твен о каменной печи (Кахелофен)

«Возьмем, к примеру, немецкую печь — где ее можно найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона. И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены. Необразованному незнакомцу это ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это.

В нем есть небольшая дверь, в которую нельзя попасть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало. Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. В половине восьмого холодным утром тендер приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь.Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой.Находясь рядом с плитой, ничего не приобретается и не теряется. Его поверхность не горячая; на него можно положить руку и не обжечься. Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но делает ли Америка это? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы половину своего времени обжариваете, а другую половину замораживаете. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан ». — Из Europe and Elsewhere , опубликовано посмертно в 1923 году.

Как построить каменный обогреватель

Ресурсы каменного обогревателя

Каменный обогреватель: двери

Качелофен Планы

Сертифицированный каменный обогреватель

Модульные / отдельно стоящие каменные обогреватели

Винтажные каменные каменки 903 старинные каменные плиты 903 .com

Обогреватели из каменной кладки

Горение гранул в каменной печи на дровах. heatkit.com

Вставки для каменных нагревателей

Лучшие книги по каменным нагревателям

Каменные нагреватели: проектирование, строительство и жизнь с кусочком солнца, Кен Матес

Книга каменных печей: заново открывая старый способ утепления Дэвид Лайл

Как сделать печь для бани своими руками?

Печь в бане — главный объект.От него зависит, насколько быстро комната прогреется и остынет. Если кто-то решил построить печь для бани своими руками, то он должен знать, что берет на себя очень ответственную и кропотливую работу. Есть разные виды бань: турецкая, финская, японская. Но человек из средней полосы России всегда за версту, русский. Каждое посещение бани — праздник души и тела. Человек, попав в него березовым веником, чувствует себя не только чистым, легко дышит, а душа его пребывает в блаженной истоме, даже все заботы куда-то уходят, как будто он родился свыше.

Печи для русской бани всегда кладут из кирпича. Нагревают медленно, но тепло распределяется равномерно, пар от них сухой. Однако сделать печь для бани из кирпича своими руками — процесс довольно трудоемкий. Профессиональные печи выкладываются из специального кирпича. Требуется прочный фундамент, который выполняется еще до стен. Фундамент необходимо хорошо гидроизолировать. Сделайте это с помощью рубероида, которым покрывается последний ряд фундамента, затем укладывайте ряд кирпичей, на них — еще один слой рубероида, затем переходите к укладке.Далее неплохо найти в интернете схему кладки кирпичей и по этой схеме выполнить работы поэтапно.

Металлический духовой шкаф для русской бани не годится. Он сразу прогревает и быстро нагревает комнату. Обычно их забивают камнями. Но камни нагреваются медленно, из-за этого пар получается грубым. От такой пары тяжело дышать. Можно облицевать металлическую печь кладкой. Разложите сами кирпичи, оставив зазор между металлическими поверхностями и кладкой в ​​десять-пятнадцать сантиметров.Толщина такой облицовки не должна превышать половину толщины кирпича.

Также используется как дровяная и газовая печь для бани. Однако существует множество возможностей, позволяющих сделать металлическую духовку для бани своими руками. Самодельная конструкция из большой металлической трубы.

Отрезок трубы разрезан на две части. Из одной части собственно печь с пепельницей, колосник, топка с дверцей. Над топкой устанавливается колосниковая решетка, на которую впоследствии будут укладываться камни.Вторая часть трубы используется для создания емкости для воды. К дну резервуара приваривается дымоход, который предварительно вставляется в соответствующие отверстия в днище и крышке резервуара, которые также выполнены из листового металла. К дну приваривается труба, чтобы вода не вытекала из бака. К баку приваривается кран. Бак крепится к первой части трубы с помощью специальной шины. Его также кладут кирпичом и устанавливают на фундамент, представляющий собой кладку в два ряда из огнеупорного кирпича.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
