Печь русская из кирпича своими руками – Русская печь своими руками — как сделать с лежанкой, плитой, подтопком из кирпича, как посторить небольшую порядовку, устройство, чертежи, кладка, инструкция + фото и видео

Содержание

устройство, схема, пошаговая инструкция и прочее

Если вами принято решение возводить русскую печь своими руками и нет возможности выполнять работы под руководством опытного печника, то важно очень тщательно изучить все нормативы и неуклонно им следовать. Несмотря на то что традиционная русская печь имеет сравнительно простую конструкцию, это очень ответственное сооружение. Печные работы и завершённая конструкция должны соответствовать установленным требованиям СП 7.13130.2013 и СНиП III-Г.11–62.

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

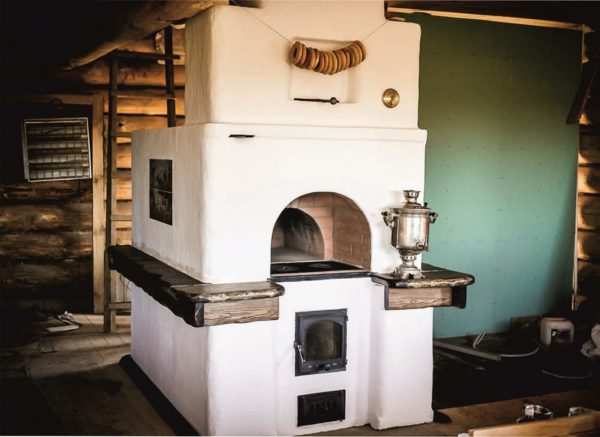

Русская печь с лежанкойРусская печь с лежанкой

Традиционная конструкция русской печи

К достоинствам печи относят следующие параметры:

  • Долговечность.
  • Пожарная безопасность.
  • Теплоёмкость (медленное остывание).
  • Приготовление пищи без контакта с огнём.
  • Сравнительно небольшая стоимость.

К недостаткам относят:

  • Относительно низкий коэффициент полезного действия (не более 30%).
  • Неэкономичный расход топлива.
  • Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
  • Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
  • Невозможность наблюдения за пищей в процессе приготовления.

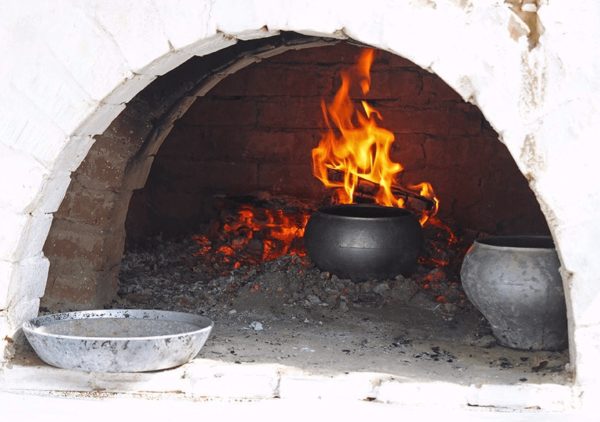

Приготовление еды в русской печкеПриготовление еды в русской печке

Посуда с едой ставится на раскалённые угли около открытого огня

Устройство и принцип действия конструкции, схема

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

  • По размерам — маленькие, средние и большие.
  • По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
  • По форме свода — купольные, бочкообразные, и трёхцентровые.

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

Устройство русской печиУстройство русской печи

На схеме обозначены основные элементы русской печи

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Состав кладочного раствора выбирают для каждого вида кирпича разный.

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.

Необходимые инструменты

Перед началом печных работ необходимо подготовить следующие инструменты:

  1. Линейка.
  2. Строительный карандаш.
  3. Мастерок (кельма).
  4. Кирка.
  5. Резиновая киянка.
  6. Строительный уровень.
  7. Отвес.
  8. Болгарка.
  9. Ёмкости для раствора.
  10. Строительный миксер, если раствор замешивается самостоятельно.
  11. Расшивка, если не предполагается дальнейшая отделка печи.

Выбираем место для будущего проекта

Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:

  • Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
  • Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
  • Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
  • Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.

Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:

  1. Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
  2. Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
  3. Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
  4. Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
  5. Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.

Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.

Порядовые схемыПорядовые схемы

На рисунке представлены порядовые схемы для возведения классической русской печи с лежанкой (32 ряда)

Согласно порядовым схемам поэтапно начинаем возводить печь:

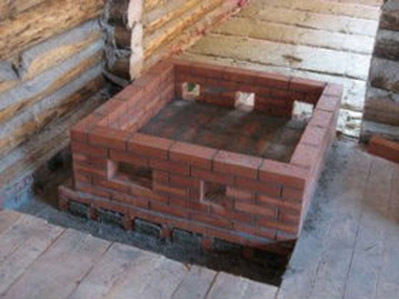

  1. На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.Подготовка фундаментаПодготовка фундамента

    Подготовка фундамента

  2. Глиняный кирпич предварительно смачивают водой. Первый ряд начинается от уровня чистого пола. Его выкладывают цельными кирпичами, предусматривая по углам перевязку со вторым рядом при помощи трёхчетвертных кирпичей. По три штуки таких кирпича укладывают в каждый угол первого ряда. Толщина швов кладки в обоих направлениях не должна превышать 5 мм, раствор распределяют по всей поверхности кирпича. Очень важно соблюдать горизонтальность кладки, проверяя её строительным уровнем ряд за рядом.
  3. Второй ряд выкладывают цельными кирпичами, оставляя промежуток для окна подпечья. Если последующая отделка печи не предполагается, то одновременно выполняют расшивку швов и очищают кирпич от раствора влажной тканью. Начиная со второго ряда вертикальность поверхностей и углов проверяют отвесом.Расшивка швов печиРасшивка швов печи

    При помощи расшивки кладка приобретает аккуратный вид

  4. Между третьим и четвёртым рядом предусматривают перевязку по углам, четвёртый ряд выкладывают полностью цельными кирпичами. Крайние к проёму кирпичи стёсывают для опирания на них свода подпечья.
  5. С пятого ряда начинают выкладывать по заранее подготовленной деревянной опалубке свод подпечья. Швы свода от одной пяты до другой должны быть перевязаны, кирпичи должны быть плотно прижаты друг к другу, почти впритирку. В восьмом ряду выкладывается последний (замыкающий) ряд свода из стёсанных кирпичей.

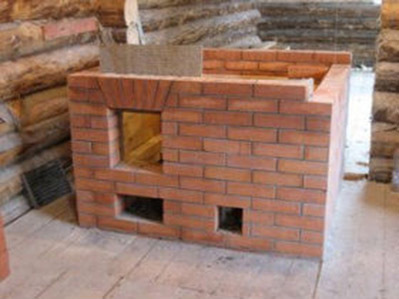

  6. Стенки печи выкладывают в один кирпич с перевязкой до десятого ряда, в нём же предусматривают площадку для подшестка. Пространство над сводом подпечья засыпают на всю высоту стенок песком или битым стеклом для того, чтобы печь давала больший жар.Засыпка перекрытия подпечьяЗасыпка перекрытия подпечья

    Песок используют речной промытый

  7. Одиннадцатый ряд выкладывают аналогично предыдущим, он служит покрытием для подшестка.

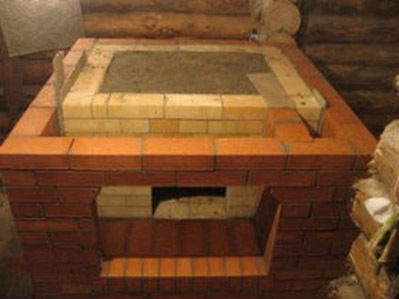

  8. В двенадцатом ряду выкладывается под. Его выкладывают огнеупорными кирпичами без раствора, зазоры потом засыпаются песком. В левой части пода предусматривают отверстие для углей.Кладка подаКладка пода

    Применение огнеупорного кирпича

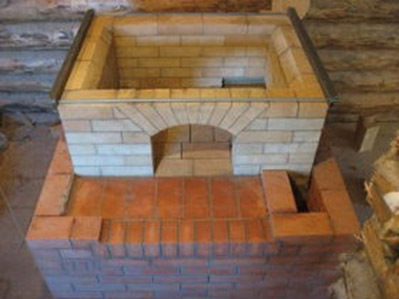

  9. Далее начинается кладка горнила, все части которого выкладываются из огнеупорного кирпича. Швы для огнеупорного кирпича делают не больше 3мм. Сначала кирпичи кладут на ребро по внутреннему контуру горнила. Стенки горнила рекомендуется делать в 3/4 кирпича с перевязкой. Для прочности кладки кирпичи, которые расположены в двух передних углах, стёсывают под углом 45°. Между этими углами вставляют деревянную опалубку.
  10. С шестнадцатого ряда начинают выкладывать свод горнила, пространство между сводом и стенками засыпают песком. Кладку свода начинают с краёв, продвигаясь к середине. Для проверки рядов кладки используют шпагат, который закреплён на опалубке в центральной точке свода.Свод горнилаСвод горнила

    Использование деревянной опалубки при кладке свода

  11. Далее в виде арки выкладывают окно шестка.
  12. При кладке двадцатого ряда возводят стенки печи, уменьшая пространство над шестком.
  13. Двадцать пятый ряд укладывается аналогично десятому с перевязкой швов, при этом пространство над шестком ещё раз уменьшают, формируя перетрубье.
  14. В двадцать втором ряду перетрубье уменьшают ещё больше и закладывают канал самоварника.
  15. В двадцать третьем ряду предусматривают место для скопления сажи и проём для очистки.
  16. С двадцать четвёртого ряда перетьрубье начинают перекрывать, предусматривая проём для вьюшки. Напротив проёма устанавливают дверку, через которую вьюшку можно открыть и закрыть.Перетрубье печиПеретрубье печи

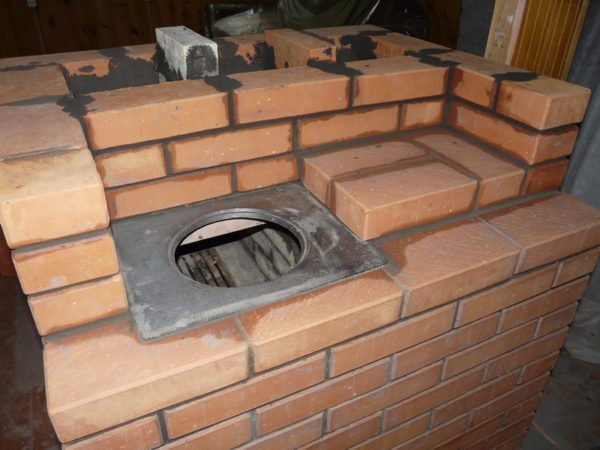

    Установленная металлическая вьюшка

  17. В двадцать девятом ряду канал самоварника соединяют с перетрубьем.
  18. В тридцать втором ряду цельным кирпичом полностью перекрывают перетрубье, оставляя одно отверстие, которое закрывают задвижкой. После того как задвижка установлена, переходят к кладке дымохода. Деревянные опалубки снимают через 5–6 дней после того, как раствор наберёт необходимую прочность.Задвижка для русской печиЗадвижка для русской печи

    Задвижка предназначена для регулирования степени горения топлива в печи

Правильный дымоход

Традиционная русская печь в большинстве случаев снабжена прямым дымоходом, через который продукты горения выходят на улицу напрямую. Оптимальным сечением дымохода для русской печи считается 260×260 мм.

Высота дымовой трубы определяется в зависимости от её расстояния до конька по горизонтали:

Дымоходу необходимо обеспечить достаточную устойчивость, т. к. на него, помимо внутренних процессов (перегревы, конденсат, замораживание, оттаивание), влияют также внешние факторы (ветер, снег, осадка фундамента). Поэтому важно ещё на этапе проектирования учесть все нюансы и возможность усиления конструкции.

Требования, которые необходимо учесть при устройстве дымохода:

  • Плотность стенок дымохода и дымовой трубы должна предотвращать возможность проницания дыма и угарного газа в помещения, поэтому швы кладки выполняют качественно, без пустот и отверстий. Толщина швов не должна превышать 10 мм.
  • Поверхности дымохода необходимо затереть раствором и побелить;
  • Верхнюю часть дымохода, находящуюся над кровлей, штукатурят цементным раствором для защиты от осадков.
  • На дымоход, расположенный над сгораемой кровлей, устанавливают искроуловитель, сделанный из металлической сетки.РазделкаРазделка

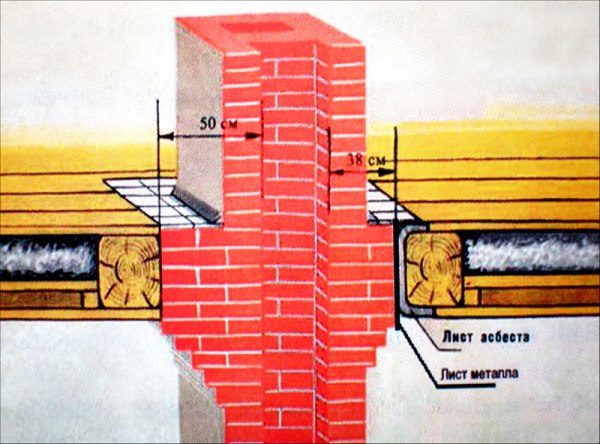

    Расстояние от внутренней поверхности дымохода до конструкции перекрытия

  • В местах, где дымоход соприкасается с перекрытием, дымоход расширяется. Это расширение кирпичной кладки называется разделкой. Величина разделки выражается в расстоянии от внутренней поверхности дымохода до перекрытия и зависит от защищённости перекрытия от возгорания. Таким образом, если конструкция не защищена от возгорания, то разделка составляет 50 см, а при защищённой конструкции — 38 см. Разделка должна быть независима от перекрытия, поэтому её конструкцию не опирают непосредственно на него. Это обусловлено тем, что осадка печи может быть отличной от осадки всего здания, вследствие чего может возникнуть опасность повреждения разделки и самого перекрытия. Высота разделки назначается больше толщины перекрытия примерно на 10–15 см сверху и снизу от него. Материал потолка и пол около разделки доводятся только до неё, а пол непосредственно над ней выполняется из негорючих материалов, таких как камень, керамическая плитка или бетон.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

  • Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
  • Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
  • Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
  • Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

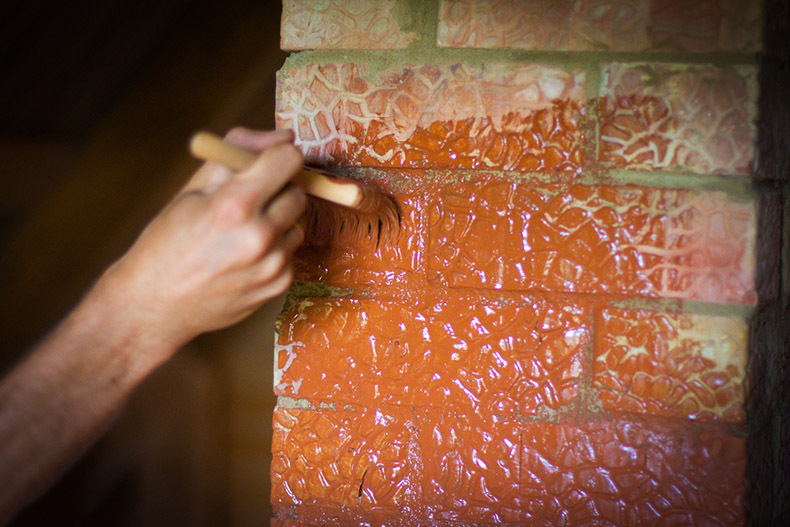

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.

Вводим печь в эксплуатацию: просушка и пробная топка

Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.

После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.

Первая растопка печи производится в следующей последовательности:

  1. При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
  2. Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
  3. Степень горения в печи следует регулировать задвижкой.
  4. После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
  5. Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.

Чистка печи

Перед началом сезона внутренние поверхности печи нужно очищать кочергой от сажи и золы. Дымоход чистят чаще, по мере загрязнения. При правильном устройстве и правильной эксплуатации печи сажа почти не образуется, но для предотвращения её образования печь всё-таки рекомендуется периодически протапливать дровами из осины или ольхи.

Видео: технология строительства

Если учесть все нормы и правила при устройстве русской печи, правильно её эксплуатировать и проводить периодические осмотры, она прослужит вам долгие годы, будет качественным источником тепла, помощником в приготовлении пищи и создаст неповторимый русский колорит и уют в доме.

Пошаговая инструкция +Фото и Видео

русская печь в домеВ прошлом веке русская печь была многофункциональным устройством. Это обогрев комнат в зимнее время, в тоже время это горячая и полезная пища, возможность сохранения урожая за счет сушки, и бытовые удобства в виде горячей воды. Нельзя утверждать, что русская печь из кирпича идеальное устройство. Минусом печи в качестве отопления является неравномерный нагрев. Современные печки конструируются так, чтобы прогревать комнату на всю высоту.

устройство русской печи

Русская печь состоит из следующих деталей и элементов:

  1. Опечек – применяется для хранения и сушки дерева.
  2. Холодная печурка — незначительное углубление, в котором хранится различная посуда.
  3. Шесток
     — площадь, на которую можно поставить горшок.
  4. Под — это пол варочной камеры. Обладает легким уклоном к устью, для удобного движения тяжелой посуды. Его нужно качественно отшлифовать.
  5. Варочная камера — место, для закладки дров, и готовки пищи. У свода горнила также есть уклон.
  6. Перетрубье — камера над шестком. Труба дымохода расположена выше.
  7. Душник — специальное отверстие, для подключения трубы самовара.
  8. Вьюшка — перекрывающая дверца дымохода.
  9. Лежанка — горизонтальная поверхность, располагается позади дымохода. На ней можно легко спать в зимнее время.

Более распространенной в настоящее время является усовершенствованная русская печь. современная усовершенствованная русская печь

Отличается она прогревом подтопочной части, за счет чего обогрев комнаты становится более комфортным.

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве. Вам понадобятся следующие элементы:

  1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
  2. Колосниковая решетка;
  3. Металлические задвижки;
  4. Вьюшка;
  5. Заслонка горнила;
  6. Водогрейная коробка;
  7. Плита;
  8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.Кладка русской печи своими руками

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

  • Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
  • Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
  • При применении шамотного кирпича используют растворы из огнеупорной глины
    ;
  • В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

кирпич для кладки печиГлина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.Фундамент и свод печи

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Кладка русской печи порядовкаГлавное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

  • кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
  • кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
  • кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Первый ряд кладут из пережженного кирпича, он мало впитывает влагу. Для первого ряда углы выкладываются из обрезанных кирпичей.

Второй ряд

начинается с кладки стен печи, укладываются прочистки спереди и с левой стороны. На фронтальной части с правой стороны печи формируют, как правило, зольник.

процесс укладки кирпичейВ третьем ряду чистки слева закладываются без раствора. С передней стороны устанавливают дверцы поддувала и прочистки. Дверцы монтируют при помощи пережженной стальной проволоки, она устанавливается в пропилы в кирпичах и скрепляется кладочным раствором.

В четвертом ряду перекрываются подовые каналы.

На пятом ряду устанавливают решетку колосника малой топки. Для установки внутренней части топливника применяют огнеупорный кирпич, он также кладется без использования раствора.

Далее идет ряд установки водонагревательного бака слева, и продолжается кладка топливника из специального огнеупорного кирпича.

В седьмом ряду идет установка колосниковой решетки топки плиты, монтируются стенки печи и первого топливника. Правую стенку нужно укрепить при помощи стальной полосы.

В восьмом и девятом ряду продолжаются кладки стен и внутренних каналов. Монтируются дверцы топки плиты и маленького топливника.

В десятом ряду будут соединяться своды первого и второго топливника. Перекрывают дно горнила. И каналы дымооборотов выводятся в горнило.

В следующем ряду на переднюю кромку кладки монтируется стальной уголок, сверху устанавливают плиту. Пространство правого топливника перекрывают специальной съемной колосниковой решеткой.

В двенадцатом ряду начинается укладка передних стенок горнила  и боковых стенок плиты с использованием огнеупорного кирпича. Монтируется заслонка горнила. Слева от печи начинают формировать нижнюю часть дымохода.

Далее нужно сделать шаблон арки из дерева и фанерных листов. По ним будут выкладываться своды арки.

С 13 по 16-й ряд продолжается укладка стенок печи и перекрывается устье горнила.

В семнадцатом ряду начинается определенное сужение свода горнила и расширение основного дымохода. А задняя стенка печи при этом укрепляется при помощи стальной стяжки.

В 18-ом ряду будет перекрываться свод горнила, и начнется укладка передней стенки печи, которая образует перетрубье.

приготовление еды в русской печиВ 19-ом ряду передняя стенка горнила укрепиться с помощью стяжки, идет установка стенок выше горнила, образуя определенное пространство для засыпки.

Далее свод горнила полностью засыпается песком и хорошо уплотняется. Это нужно для увеличения теплоемкости и обеспечения качественного выпекания хлеба.

В 21-ом ряду печь перекрывается, а перетрубье будет понемногу сужаться в сторону дымохода.

С 22 по 23-й ряды идет кладка дымохода и определенное сужение перетрубья.

В 24-ом ряду: перетрубье перекроется специальной вентиляционной заслонкой.

С 25 по 26-й ряд зазор над перетрубьем соединяется с дымоходом.

Далее кладка идет в зависимости от высоты комнаты: снаружи дымоход будет сужаться ступенькой перед потолком, и далее будет формироваться труба, которая будет проходить через перекрытие и кровлю. На этом и заканчивается строительство русской печи своими руками.

Осталось только выложить трубу над поверхностью крыши — и можно смело начинать топить!




технология строительства и порядовка мини-печки

Достоинства русской печи можно перечислять долго: она и греет, и кормит, и предоставляет теплую лежанку для сна. Но в небольшом домике не всегда хватает места для размещения громоздкого сооружения. Мастера печники придумали уменьшенную копию – построенная мини русская печь своими руками по функциям не уступает полноценной конструкции.

Желающим попробовать себя в печном деле предлагаем рассмотреть один из вариантов возведения мини-печки с порядовками и описанием технологий. Если заручиться помощью опытного мастера, можно и самостоятельно построить красивый, эффективный, полезный обогревательный агрегат, который прослужит не один десяток лет.

Содержание статьи:

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Русская мини печь в интерьереРусская мини печь в интерьере

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

Вариант печи с небольшой лежанкойВариант печи с небольшой лежанкой

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми  листами.

Мини печь без лежанкиМини печь без лежанки

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Технология строительства своими руками

В быту существует множество вариантов мини-конструкций, которые носят различные названия. Часто их называют просто русскими печами или «экономками». Если запланировать самостоятельное возведение отопительного сооружения, то лучше остановиться как раз на строительстве русской мини-печи – оно производится и легче, и быстрее.

Первые два этапа универсальны и подходят для возведения любой русской печи. Начиная с 3-го этапа, представляем разработку А. Емшанова – отличный образец компактной и многофункциональной мини-печки.

Этап #1 – подготовка инструментов

Даже для простейшей кладки требуется специальный инструмент печника. Несмотря на видимую примитивность приспособлений, каждое из них имеет четкое назначение. Перечислим основные инструменты, которые лучше подготовить заранее.

Галерея изображений

Фото из

Ручная металлическая кельма

Молоток печника или каменщика

Кирочка с двумя острыми концами

Металлический или деревянный строительный уровень

Правúло – деревянная перекладина с ровными краями длиной 1-2 м, с помощью которой проверяют прямолинейность кладки. Если на одну из сторон нанести деления, правило может заменить линейку (метр).

Угольник выполняет свою прямую функцию – служит для проверки углов печи и фундамента.

Рулетка или складной метр пригодится для измерения любых расстояний между элементами печи и отдельных деталей.

Кроме перечисленных инструментов могут потребоваться:

  • мочальная кисть для затирки;
  • отвес для проверки вертикали;
  • рашпиль для обработки изразцов;
  • расшивка для отделки швов печной кладки.

Также пригодятся емкости под раствор, специальный инструмент или станок для резки кирпича, скамьи, подмостки или поддоны.

Этап #2 – выбор материалов

Материалы и металлические печные элементы выбирают в зависимости от типа и конструкции печи. Главное – учитывать технические характеристики, иначе после первой же топки печка растрескается.

Кирпичи для русской печиКирпичи для русской печи

Нельзя перевязывать два вида кирпича: красный керамический и огнеупорный. Они обладают различными коэффициентами теплового расширения, поэтому при нагревании быстро разрушатся

В местах непосредственного нагрева не используют металлические детали, которые во время топки также расширяются и разрушают кирпичную кладку.

Запрет касается любых сгораемых материалов, а также тех, которые при нагревании плавятся, деформируются и начинают выделять опасный для здоровья дым.

Рекомендуется использовать высококачественные материалы натурального и искусственного происхождения. К первой группе относятся бутовый камень и булыжник, ко второй – кирпич.

Отборный кирпич для русской печиОтборный кирпич для русской печи

Кирпич лучше перебрать, замочить или обжечь – способов сделать его прочным несколько. Лучшие образцы применяют для кладки топливников и дымовых каналов – то есть максимально нагревающихся элементов

Можно использовать и старый кирпич, оставшийся от разобранных печей. Перед кладкой его отсортировывают, очищают от раствора, а в дальнейшем штукатурят.

Каждый элемент должен иметь ровные края, без сколов и трещин. Масса 1 кубометра кирпича, в который входит 480 штук, около 1700 кг. При использовании раствора количество кирпича меняется – в зависимости от толщины слоя.

Для мини-печи, порядовка которой расположена ниже, использованы два вида кирпича: красный печной и шамотный. Второй необходим для кладки внутреннего «ядра», которое переносит максимальную температурную нагрузку.

Растворы бывают разные: с содержанием глины, цемента, известняка, гипса и пр.

Раствор для кладки печиРаствор для кладки печи

Лучшими считаются составы на основе природной глины. Но в любом случае в состав раствора должны входить как вяжущие компоненты, так и заполнители

Глиняные растворы готовят по формуле 1:1, то есть на одну часть глины приходится одна часть песка. Возможны и другие варианты: 1:1,5, 1:2, 1:2,5.

Раствор замешивают на колодезной, водопроводной или дождевой воде. Одно из его главных качеств – пластичность. Состав должен быть достаточно густым, но легким для нанесения. После высыхания он не должен образовывать трещин.

Этап #3 – порядовка мини-печи Емшанова

Автор схемы и порядовки мини-печи – Алексей Емшанов. Его разработка напоминает русскую печь Я. Порфирьева, но отличается более эффективным и равномерным прогревом боковых стенок.

Спустя пару лет после строительства печь показала отличные результаты:

  • быстрый и равномерный прогрев;
  • стабильная тяга при трубе сечением 20 см и высотой 5 м;
  • нет растрескивания при отсутствии футеровки второго топливника;
  • через 2 часа после растопки температура печи – 40-45°С, через 4 часа – от 55-80°С.

Если печь установить в помещении объемом около 100 м³, то оно прогреется до температуры 30-35°С. Количество ежедневно сжигаемых дров – 10-15 кг.

Вид мини печи сбокуВид мини печи сбоку

Для строительства используется бутовый керамический кирпич М-100, сильно пережженный. Это заметно и внешне: на кирпиче видны специфические черные подпалины

Благодаря черным вкраплениям печь выглядит привлекательно и не требует дополнительной облицовки, хотя при желании ее можно покрыть штукатуркой и покрасить.

Полноразмерное фото печи ЕмшановаПолноразмерное фото печи Емшанова

Внутренняя конструкция печи представляет собой два выложенных вертикально и расположенных симметрично колпака, высота которых равняется высоте всего сооружения

В кладке применяется футеровка: для топливника используют шамотный кирпич ШБ-5, для одного из колпаков – лещадку ШБ-6.

Подробнее остановимся на порядовке русской мини-печки.

Порядовка с 1 по 8 рядПорядовка с 1 по 8 ряд

Схемы рядов с 1 по 4 и с 5 по 8. Благодаря подробной порядовке гораздо проще сделать кладку своими руками, без лишних экспериментов и возможных ошибок

1 ряд – сплошная кладка. Боковые кирпичи по внешнему краю имеют закругления, что выглядит эстетично и аккуратно.

2 ряд – также сплошная кладка, общей площадью чуть меньше основания. Размеры: 6 кирпичей на 6,5 кирпичей.

3 ряд – начало строительства зольной камеры. Установка трех прочистных дверок 14х14 см и одной поддувальной 25(28)х14 см.

4 ряд – продолжение строительства камер, фиксирование дверок.

5 ряд – перекрытие двух нижних каналов для образования двух колпаков с противоположных сторон. Канал у задней стенки печи примерно в 2 раза больше канала, находящегося в центре – для лучшего прогрева задней части.

Здесь же выкладывается первый ряд шамотного кирпича – это под подтопка. Задний колпак футеруется лещадкой.

6 ряд – заканчивается перекрытие нижних каналов, в остальном – продолжение предыдущего ряда. Второй ряд шамотного кирпича необходимо выкладывать, формируя воронку со скосами – именно сюда, на колосник, будут падать угли для догорания.

Монтаж колосника РД-6. По краям нужно оставлять зазоры шириной около 5 мм для свободного расширения при нагревании. Продолжение футеровки колпака.

7 ряд – кладка внешнего контура, куда устанавливается дверка топочной камеры ДТ-3 или ДТ-4 и фиксируется в короб из нержавейки. Начинается кладка боковых стенок топливника шамотным кирпичом, установленным на ребро. Продолжается футеровка лещадкой колпака.

8 ряд – кладка, как и в 7-ом ряду. Широкий колпак зауживается – для этого кирпич подрезают под углом 45° и кладут широкой стороной вверх, а скосом вниз.

Порядовки с 9 по 16 рядПорядовки с 9 по 16 ряд

Схемы рядов с 9 по 12 и с 13 по 16. Формируется подтопок с плитой, а также свод горнила. Главное внимание – выравниванию пода варочной камеры

9 ряд – перекрытие широкого колпака, которое одновременно служит основанием для свода русской печи. Производится 4-й ряд шамотной кладки с перевязкой предыдущего ряда.

10 ряд – перекрытие топочной дверцы перемычкой из половинок кирпичей, внутри которых вставлена шпилька. Стягивание кирпичей производится гайками через шайбы.

11 ряд – перевязка предыдущего ряда, выравнивание по установленной перемычке, высота которой около 14 см. Кладка 5 ряда топливника шамотным кирпичом с формированием выхода для дымовых газов. Обычно этот выход называют «хайло», а особенность его состоит в самой сильной тепловой нагрузке.

Для усиления выкладываются 2 ряда кирпича, которые со временем можно будет заменить через чугунную плиту.

12 ряд – выглядит как выступ, повторяет форму первого ряда. Кирпич закруглен с двух сторон и выглядит эстетично и привлекательно. Внутренняя перемычка топливника – плита ШБ-94 или ШБ-96. Ее укладывают «на сухую», без раствора и прокладывают базальтовым картоном толщиной 2-3 мм.

Не забываем, что между двумя кладками топливника – из красного и шамотного кирпича – расстояние 5-8 мм. Зазор необходим для свободного расширения шамота во время сильного нагрева.

Под также выкладывается из шамотного кирпича. Край топливника перекрывается сверху плиток, на стыках используется базальтовый картон или каолиновая вата. Хайло приобретает законченный вид, площадь сечения – около 30 см².

Установка 2-конфорочной чугунной плиты 71х41 см и защитного 5-сантиметрового металлического уголка на край кирпичной кладки напротив плиты.

13 ряд – кладка внешнего контура и 7-го ряда шамотного кирпича. По краям чугунной плиты укладываются 2 половинки распиленной шамотной плиты (94 или 96), раствором соединяются только по краям. В нижней части – пазы 5-7 мм для свободного хода чугунной плиты.

14 ряд – перевязка предыдущего ряда, кладка варочной камеры, футеровка колпака.

15 ряд – повторение 13-го ряда. Подготовка основания под строительство свода печи и возведение его. Свод должен быть выполнен строго по радиусу.

Для усиления стенок прокладывают перфорированную оцинкованную металлическую ленту через 1-2 ряда. Благодаря этому боковые части смогут удержать напряжение при перетопах.

16 ряд – повторение 14-го ряда внешнего контура. Шамотная кладка возводится вокруг свода.

Порядовки с 17 по 24 рядПорядовки с 17 по 24 ряд

Схемы рядов с 17 по 20 и с 21 по 24. Полное формирование варочной камеры (горнила), выравнивание внешнего контура, продолжение кладки вертикальных колпаков

17 ряд – кладка устья русской печи шамотным кирпичом, зауживание верхней части. Вместо традиционного арочного оформления используется фигурное. Оно выполняется просто и защищает устье от перетопов. Чтобы кирпичи не разъезжались, применяют перфорированную ленту.

18 ряд – очередной «пояс» – выступ из закругленных кирпичей по наружному контуру. На стыках красного и шамотного кирпича необходимо прокладывать базальтовый 3-миллиметровый картон или каолиновую вату чтобы соблюсти герметичность между наружной красной «оболочкой» и внутренним шамотным «ядром».

19 ряд – установка входной арки из кирпичей, поставленных на ребро. Внутри такая же арка выполнена из шамотного кирпича. Для усиления конструкции внутри ее пропущена шпилька, зафиксированная с двух сторон гайками. Внутренняя арка защищает внешнюю от перетопа, так как чугунная плита во время топки нагревается до 500°С.

20-22 ряд – продолжение кладки предыдущего ряда. Для сохранения тепла над сводом укладывают толстый слой каолиновой ваты – 50-60 см, а накрывают плитой из огнеупорного бетона или простого армированного бетона.

Начиная с 22 ряда можно использовать только красный кирпич.

23 ряд – сужение дымосборника с 3-х сторон под углом 22 или 45 градусов. В результате размеры дымосборника должны сократиться до сечения 25х25 см. Продолжение футеровки бокового канала.

24 ряд – перекрытие огнеупорной плиты над сводом горнила и продолжение сужения дымосборника.

Порядовки с 25 по 35 рядПорядовки с 25 по 35 ряд

Схемы рядов с 25 по 29 и с 30 по 35. Окончание работ по формированию каналов и колпаков, строительство верхней части печи, переходящей в трубу для отвода дымовых газов

25 ряд – сужение дымосборника. Кладка внутреннего контура вокруг горизонтальной поверхности (мини-лежанки или сушилки) «на сухую» для обеспечения расширения и защиты от микротрещин. Позже ее можно облицевать керамической плиткой. Оформление боковых каналов.

26 ряд – перекрытие обоих колпаков в передней части. Дымосборник сузился до конечного размера – 25х25 см. Установка 3-х задвижек: русской печи, летнего хода и зимнего хода.

27 ряд – перекрытие задвижек и колпаков.

28 ряд – очередной «пояс» из закругленного кирпича. Три дымоотводных канала соединяются в одну камеру.

29 ряд – кладка основного дымосборника шириной 25 см.

30 ряд – установка прочистной дверки для очистки дымосборника.

31 ряд – сужение дымосборника, подготовка его к перекрытию.

32 ряд – перекрытие прочистной дверки, перевязка всего дымосборника полностью. Остается отверстие 25х25 см.

33 ряд – по контуру передней части – «пояс» из закругленного кирпича, повторная перевязка дымосборника, начало кладки трубы.

34-35 ряд и далее – кладка трубы высотой около 1 м.

После прохождения перекрытия устанавливают сэндвич-дымоход сечением 20 см. Диаметр невелик, поэтому выдерживает вес не более 1 тонны. Это необходимо учитывать при подборе дымохода – у кирпичного высота более 2 м нежелательна.

Тяжелую трубу лучше сдвинуть вбок. Если же ее планируется расположить по центру, то выше 1,5 м поднимать нельзя. В идеале прямо в трубе, под потолком, нужно установить еще одну задвижку. Однако ею часто пренебрегают из-за высоты – дотянуться до трубы действительно проблематично.

Нюансы технологии строительства

Строительство печи подчиняется определенным правилам, нарушать которые не рекомендуется. Проще говоря, необходимо строго следовать порядовке, не отступая ни на полкирпича в сторону. Рассмотрим некоторые нюансы конструкции и кладки.

Галерея изображений

Фото из

Для облегчения обслуживания печи все ключевые элементы расположены с лицевой стороны: топочные и прочистные дверки, устье в горнило

Плита для готовки и разогрева, для изготовления которой традиционно используется чугун, расположена в удобном месте, прямо перед устьем

Обычно устье делают арочным – в виде простой дуги, но здесь верхняя часть оформлена по-другому, в виде фигурной арки – оригинально и красиво

На основание приходится максимальная нагрузка по весу, поэтому для его строительства нужно отобрать самые прочные кирпичи, без трещин и сколов

Если первый ряд формируют с выступом из кирпичей с закругленными краями, то второй ряд – это контур вертикали стенок

После кладки каждого ряда требуется проверять с помощью уровня и отвеса горизонталь – внутренние и наружные ряды кирпичей – и вертикаль углов

Внимательно изучите порядовку: в отличие от наружных стенок, которые полностью кладут с раствором, при возведении внутренних частей он используется не всегда, иногда применяется способ «насухо»

Для фиксации дверок используются различные способы: в рамку, на проволоку или на шпильки. При монтаже задвижек сначала устанавливают полотно, по которому они движутся

Фасад – главная функциональная часть

Чугунная плита перед устьем

Фигурное оформление устья

Основание – прочное и ровное

Второй ряд – контур стенок

Выравнивание по вертикали и горизонтали

Кладка с раствором и без него

Печные дверки и задвижки

О качестве кладки можно судить по первым топкам, которые осуществляют для сушки печи. Хорошая тяга, правильное направление движения дымовых газов, открывание дверок и задвижек без усилий, достаточный прогрев стенок и мини-лежанки свидетельствуют о правильном выполнении действий и соблюдении норм технологии.

Выводы и полезное видео по теме

Компактная печь с одним подтопком:

Обзор «Экономки»:

Одно из преимуществ мини-печки – отсутствие сложных внутренних каналов, благодаря чему она возводится очень быстро. Конструкция ее проста и понятна, поэтому лучшего варианта для первого опыта строительства русской печи просто не придумать!

Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как сооружали русскую печку у себя на даче или в загородном доме. Делитесь полезной информацией, которая пригодится посетителям сайта.

порядовки и схемы, кладка своими руками

Несмотря на огромное количество современных отопительных приборов, печки в доме не теряют своих позиций. Однако кирпичные сооружения 21 века многим отличаются от предшественников – громоздких классических русских печей с большой лежанкой и весьма ограниченной теплоотдачей.

Одним из наиболее эффективных решений признана русская печь с плитой – более компактная и целесообразная для обогрева как дачного домика, так и здания для постоянного проживания. Предлагаем рассмотреть схемы и порядовки модели с плитой, которые могут понадобиться, если вы решите заняться строительством самостоятельно.

Содержание статьи:

Печь с плитой – многофункциональное сооружение

Плита настолько полезна, удобна и эргономична, что строительство сооружения без нее просто теряет смысл. Возможно, поэтому все современные модификации русской печи имеют чугунные плиты – с одной, двумя и даже тремя конфорками.

По сути, модели с плитой не противоречат одному из главных признаков русской печи – они имеют два топливника. Как раз малый топливник и отвечает за разогрев плиты. При этом у простых печей он имеет отдельный дымоход, вверху соединенный с дымоходом горнила.

Русская печь с плитойРусская печь с плитой

Один из популярных вариантов расположения плиты – прямо перед устьем горнила. Разогрев производится независимо от большого топливника, через нижний подтопок

У более сложных конструкций существует возможность «летней» и «зимней» топки: в первом случае малая печь (подтопок) работает автономно, а во втором с ее помощью происходит нагрев стенок и большой печи.

Существует и третий вариант расположения подтопка – в основном сооружении, но сбоку или с противоположной стороны. Такое решение не всегда приемлемо – например, если печь необходимо расположить в углу. В этом случае удобнее, если оба топливника находятся с одной стороны и располагаются один над другим.

Печь с плитой сбокуПечь с плитой сбоку

Удачное инженерное решение, при котором малая печь с чугунной плитой вынесена отдельно, но имеет общую стенку с основной конструкцией. Минус – занимает больше площади

Преимущества конструкции с варочной плитой налицо:

  • автономный обогрев с меньшей степенью теплоотдачи;
  • быстрый процесс нагрева чугуна и стенок;
  • приготовление на плите всевозможных блюд;
  • возможность разогрева или хранения продуктов в теплом виде;
  • экономичный расход топлива – дров;
  • несложный уход – очистка зольника.

На плите, когда она уже не раскаленная, а немного остыла, можно сушить предметы домашнего обихода. Для этой же цели используют печурки – небольшие выемки в стенках печи, а также кирпичный периметр вокруг чугунной поверхности.

Для дачников модель с подтопком намного удобнее, так как используется чаще. Большой топливник обычно задействуют или ранней весной, или поздней осенью, когда наступает холодный сезон и требуется разогрев всей печи.

Популярные варианты порядовок

Имея на руках порядовку русской печки с варочной плиткой, можно выложить сооружение своими руками. Конечно, потребуется помощь опытного мастера, так как в кладке важно все: от пропорций компонентов в растворе до выбора строительных и изоляционных материалов.

Предлагаем два варианта, чаще всего востребованных владельцами частных домов.

Вариант #1 – с плитой и лежанкой

Одно из наиболее любимых решений, объединяющих в себе все достоинства настоящей русской печи: большое горнило для выпечки хлеба, удобную плиту для готовки и широкую лежанку, которую холодными зимними ночами можно использовать как дополнительное спальное место.

Русская печь с лежанкойРусская печь с лежанкой

Один из вариантов печи с лежанкой и плитой, которая расположена перед топливно-варочной камерой. Лежанка находится за перетрубьем, в задней части печи. Там же – припечье, небольшая лесенка для подъема

Сооружение начинают, как принято, с обустройства фундамента. Напоминаем, что он не связан с фундаментом дома и сооружается отдельно. Для этого обычно вырывают яму, делают опалубку и с применением армирования производят заливку цементным раствором.

После его созревания основание изолируют базальтовым картоном, сталью или другим материалом, выравнивают и приступают к возведению печной кладки.

Техника кирпичной кладкиТехника кирпичной кладки

Основам техники кладки лучше подучиться заранее. Обычно она производится в полкирпича, на раствор, с подгонкой и подколачиванием. Излишки раствора лучше удалять сразу

Инструменты: кельму, уровень, угольник, отвес, правило – лучше подготовить заранее, чтобы все было под рукой. Также нужно купить все необходимые материалы: чугунную 2-конфорочную плиту, топочные и прочистные дверки, колосник, задвижки, вьюшку.

Чертеж печи с лежанкойЧертеж печи с лежанкой

Кроме порядовки для строительства печи также используют чертежи и схемы, демонстрирующие конструкцию в разрезе с различных ракурсов, с обозначением основных деталей и размеров

Модель печи с лежанкой и плиткой имеет одну особенность – лежанка с двух сторон огорожена стенками. Это хорошо видно на представленной ниже порядовке.

Порядовка печи с лежанкой и плитой

Порядовка рядов 1-16Порядовка рядов 1-16

Ряды с 1-го по 16-й. При устройстве пода кирпичный раствор не используют. Вместо него щели между кирпичами забивают песком или сухой смесью с битым стеклом

При монтаже чугунной плиты нужно учитывать расширение металла при нагреве.

Для это с боков оставляют зазоры в 2-3 мм, а саму плиту не садят на раствор, а оставляют лежать незакрепленной, чтобы при необходимости можно было легко снять.

Порядовка рядов 17-36Порядовка рядов 17-36

Ряды с 17-го по 36-й. При изготовлении арочных сводов обычно используют деревянные заготовки, собранные из узких дощечек. После высыхания раствора и проверки арок на прочность шаблоны удаляют

Если вам кажется, что строительство конечного элемента – печной трубы – легче всего, то вы ошибаетесь.

Схема печной трубыСхема печной трубы

Чертеж печной кирпичной трубы. Особого искусства требует кладка разделки – изоляции из 1,5-2 кирпичей, выдры – перехода через кровлю и оголовка, отвечающего за тягу

Опытные печники, выкладывая трубу, тщательно подходят к отбору кирпичей: берут наиболее ровные и кладут их самой гладкой стороной внутрь. Это необходимо для снижения степени загрязнения внутренней поверхности – на гладких стенках оседает меньше сажи, поэтому их приходится реже чистить.

Вариант #2 – с плитой под казан

Несмотря на то, что представленный образец имеет практически все элементы традиционной русской печи, он занимает мало места, очень удобный и функциональный.

Плита по размеру большая, на ней легко разместить не только кастрюли, но и большой казан для приготовления восточных блюд.

Печь с плитой ВолодинаПечь с плитой Володина

Автор инженерного чуда – Александр Володин. Большинство придуманных им моделей носят название «с нижним подтопком», но не все оборудованы чугунной плитой

При использовании обоих топливников можно обогреть дом площадью до 40-50 м², если же сооружение предназначено для дачного домика, то активнее будет применяться как раз малая печь-подтопок с плитой.

Порядовка печи с плитой

В порядовку можно вносить изменения, но с условием, что они не противоречат безопасности, логике и правилам кладки.

Галерея изображений

Фото из

Размер основания – 6,5*4,5 кирпича. Его выкладывают на заранее подготовленной изолированной площадке, также тщательно выровненной. Материал – полнотелый красный печной кирпич

Начало формирования зольной камеры, канала для выхода в трубу от плиты и пространства под большим топливником, которое будет служить для хранения дров или кухонной утвари

Продолжение строительства элементов, начатых во 2-ом ряду, установка малых прочистных дверец

Перекрытие «на замок» установленных прочистных дверок. Большое отделение под основным топливником возводится без изменений

Подтопочная камера находится непосредственно под плитой. На этом же этапе происходит разделение канала, большая топка – без изменений

Шамотом топка футеруется «под казан», выкладывается кирпичом «на ребро». Она адаптирована под русскую печку, упрощена и сделана не круглой, как полагается, а прямоугольной

Продолжение футеровки. Для перекрытия используются 2 стальных уголка, развернутые внутренней частью к центру

Уголки кладут под основание главного топливника – варочной камеры. Продолжение футеровки «под казан» и строительства дымового канала для подтопки

1 ряд – ровное сплошное основание

2 ряд – зольная камера

3 ряд – прочистные дверцы

4 ряд – установка колосниковой решетки

5 ряд – формирование подтопочной камеры

6 ряд – футеровка топки

7 ряд – сооружение стенок

8 ряд – установка уголков

В 7-ом ряду вместо простого перекрытия можно соорудить и арку, но это по силам только опытному печнику, так как строительство арки требует дополнительного времени и знания особой техники обработки и кладки кирпичей.

Галерея изображений

Фото из

Перекрытие топочной дверки подтопка с плитой, подготовка основания для горнила

Еще один слой кирпичей для пода с целью усиления, срезание уголков верхнего ряда подтопочной камеры и сооружение выхода для дымовых газов, который называется «хайло»

Кладка шамотным кирпичом по всей площади печи, но его можно заменить и красным. Установка чугунной плиты с одной конфоркой, диаметр которой можно уменьшать или увеличивать за счет снятия колец

Топку русской печи кладем из шамота, так как это наиболее нагреваемый участок сооружения. Здесь же – перекрытие хайла. У подтопка остается выход трубу из дымового канала, остальное закладываем шамотом. Формируем устье горнила арочного типа и выкладываем заднюю стенку

Продолжение кладки в области подтопка и по периметру большой топки красным кирпичом. Участок с плитой остается до конца строительства свободным – он готов. Перекрытие канала плиты

Установка свода горнила, который полностью сложен из шамота. Над перекрытым каналом подтопка можно соорудить печурку для сушки или подогрева

Кладка периметра красным кирпичом. Шамотный больше использоваться не будет, кроме как для украшения фасада

Производим выстраивание периметра и внутренних стенок дымохода подтопка. Следим, чтобы раствор не пересыхал перед использованием

9 ряд – выравнивание пода

10 ряд – формирование хайла

11 ряд – установка плиты

12 ряд – возведение топочно-варочной камеры

13 ряд – перекрытие дымового канала

14 ряд – свод большой топки

15 ряд – возведение стенок

16 ряд – продолжение 15-го ряда

На этом этапе кладка становится довольно высокой, поэтому часто возникает необходимость в специальных подмостках.

Обычной табуретки мало, так как кроме печника на определенной высоте необходимо разместить емкость с раствором и кирпичи.

Галерея изображений

Фото из

17 ряд – связка стенок с арками

18 ряд – продолжение 17-го ряда

19 ряд – теплоизоляция горнила

20 ряд – общее перекрытие

В дальнейшем можно также использовать шамотный кирпич, но исключительно в эстетических целях. Характеристики роли не играют, при желании можно производить кладку как прежде – красным полнотелым кирпичом.

Галерея изображений

Фото из

Остаются незакрытыми только дымоход печки с плитой и дымосборник большой русской печи

Кладка красным кирпичом, свободным остается канал у плиты. Над большим дымосборником устанавливаем задвижку

Объединение двух выходов для дымных газов единым каналом, установка двух прочистных дверок

Производим кладку по периметру дымосборного канала, выравниваем углы по отвесу, а стенки – по уровню

Осуществляем перекрытие прочистных дверок, которые можно закрепить на проволоку или специальные, предусмотренные производителем, крепления

Частичное перекрытие дымоотводного канала, подготовка к полному перекрытию. По среднему углу производим врезку кирпича

Полностью перекрываем дымовой канал, делаем его максимально герметичным. Оставляем отверстие в длину одного кирпича для дымохода

Поперек свободного отверстия устанавливаем чугунную задвижку, регулирующую выход дымовых газов из обеих топок

21 ряд – продолжение перекрытия

22 ряд – установка задвижки

23 ряд – монтаж прочистных дверок

24 ряд – продолжение 23-го ряда

25 ряд – продолжение 24-го ряда

26 ряд – перекрытие канала

27 ряд – формирование дымохода

28 ряд – установка задвижки

Далее возводится только труба – на расстояние, оставшееся до потолка.

Проекция готовой печи с плитойПроекция готовой печи с плитой

29-32 ряды – строительство трубы до перекрытия. Размеры кладки – 2х1,5 кирпича. Перекрытие изолируем негорючими материалами – асбестом, стальным листом

Представленная порядовка подойдет тем, кому не нужна большая лежанка. В ином случае придется увеличить длину топочной камеры или соорудить пристройку с дымовыми каналами внутри.

Рекомендации опытных печников

Если вы имеете на руках порядовку и стопку чертежей, это еще не значит, что вам открыты все секреты профессиональной кладки. Существует множество мелочей, которые необходимо учитывать при возведении русской печи.

Чтобы было легче работать, а результаты труда себя оправдали, обратите внимание на простые, но действенные правила:

Галерея изображений

Фото из

Перед началом строительства нужно определить, где лучше расположить печь, чтобы она эффективнее обогревала весь дом, одно или несколько помещений. Лучше, если будет обеспечен подход с разных сторон – для ухода, чистки или ежегодного осмотра и ремонта

Русская печь – это объемная конструкция, которую рекомендуем использовать по максимуму. Если с фасада расположены топки и плита, то с боков или с задней части можно устроить удобный подпечек – лесенку на лежанку, печурки – ниши для сушки, прочистные камеры и подпечи для сушки дров

Современная печь должна не только правильно функционировать, но и достойно выглядеть. Для этого ее украшают чугунными деталями – дверками, задвижками, вьюшками, самоварниками; облицовывают красивой керамической плиткой или изразцами, применяют отделку из камня или дерева

Для оформления горнила принято использовать не обычный полнотелый красный кирпич, как для всей конструкции, а шамотный – наиболее термостойкий кирпич. Им выкладывают или футеруют и топку малой печки, которая обычно оснащается плитой. Также шамот подходит для декорирования конструкции

Свод горнила – наиболее трудоемкий и сложный по кладке элемент печи. Для его устройства заготавливают деревянный шаблон, который помогает «подбить» нужную форму и удержать арочную конструкцию до момента застывания раствора. Опытные печники используют подрезанные по форме кирпичи

Популярный способ оформить входное отверстие в отопительно-варочную камеру – арка. Под стать ей выполняют и устье, непосредственно ведущее в топочное отделение. Для декорирования используют контрастные материалы, которые требуют предварительной обработки – подрезки и шлифовки

Арочный свод горнила покрывают засыпкой – готовят основание для верхних рядов. Песок полностью заполняет пустоши, нагревается вместе с кирпичами и обеспечивает длительное сохранение тепла, которое также передается и верхнему слою кирпичей, то есть лежанке

Если правильно оборудовать топку под плитой, то чугун нагреется до нужной температуры уже через 15 минут после того, как разгорятся поленья. Важное значение имеет правильное расположение дымовых каналов – газы не должны поступать в помещение через дверку или конфорки

Расположение конструкции в доме

Элементы сооружения со всех сторон

Выбор материалов и деталей

Строительство пода и свода горнила

Изготовление и утепление свода

Оформление входа и устья

Засыпка перекрытия над горнилом

Кладка топливника под плитой

Не забывайте и про качество основных материалов – кирпичей и раствора, от которых зависит как эффективность прогрева, так и срок службы конструкции в целом.

Выводы и полезное видео по теме

Порядовка печи с большой лежанкой и плиткой:

Порядок работы при строительстве печи с подтопком:

Уличный вариант барбекю с плитой:

Вариантов строительства печи с варочной поверхностью – плитой – великое множество. Однако без практики приступать самостоятельно к возведению любой выбранной модели не рекомендуем. Обязательно изучите тематическую информацию и заручитесь поддержкой квалифицированного мастера, с чьими результатами труда вы знакомы не понаслышке.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите, как строили печку с плитой для готовки в вашем загородном доме или на любимой даче. Задавайте вопросы по теме, размещайте фотоснимки процесса сооружения или эксплуатации кирпичного агрегата.

порядовка и Пошаговая инструкция +Видео

Русская печь своими руками для бани и домаМожно ли сложить русскую печь своими руками? Это реально возможно, но предварительно следует хорошенько изучить инструкцию, внимательно разобрать все схемы, но самое главное – неплохо было бы пройти практику у профессионала.

Лучшим вариантом будет выполнить все необходимые работы под присмотром квалифицированного печника, который предотвратит возможные ошибки при считывании порядовки в процессе кладки.

Русская печь своими руками

Проблема заключается в том, что всего один неверно поставленный кирпич способен все испортить.

Нередки случаи, когда из-за подобной оплошности кладку приходилось переделывать полностью, так как у печи или совсем не было тяги, или она была слишком сильной.

Если вас не страшат предостережения и не пугают возможные трудности, и вы надумали испытать себя в роли печника, не наделав неисправимых ошибок, важно точно следовать инструкции и соблюдать правила работы. Кроме того, к выбору материала следует подойти со всей ответственностью.

Нужно знать необходимые параметры устройства капитальных отопительных приспособлений, чтобы они полностью соответствовали специально разработанным нормам: только так можно избежать претензий от инспекторов пожарной охраны.

Описание русской печи: базовое строение

базовое строение русской печиСхема русской печи может быть разной, она может быть той или иной модели, но в любом случае она обязана быть отопительно-варочной, а кроме того – непременно иметь лежанку и духовку. Прежде чем приступить к работе над подобной конструкцией, следует ознакомиться с ее подробным строением, чтобы узнать все составные части, их функции и устройство. Привычная схема типичной русской печи имеет следующие составные элементы:

  • Холодная печурка характерна именно для данного типа печи. Может служить для хранения посуды. Не является обязательным атрибутом.
  • Подпечье служит для сушки и хранения запасенных дров. Не слишком функциональная часть, поэтому имеется не у всех видов печей.
  • Шесток – особая ниша, которая находится перед горнилом. Здесь нередко устраивается плита для приготовления пищи. Если же ее нет, то на шестке хранят пищу, приготовленную в горниле. Так она будет оставаться горячей.
  • Горнило, или варочная камера. Обычно туда кладут дрова, сюда же помещают чугунок для русской печи или другую жаростойкую посуду для приготовления еды. Свод камеры обладает уклоном в направлении ко входу. Такая геометрия обеспечивает накопление нагретого воздуха под потолком: именно он участвует в нагреве боковых стен и лежанки печи.
  • Под – это дно варочной камеры или горнила. Данный печной элемент также имеет уклон к входу, облегчающий передвижение посуды. Поверхность пода желательно отшлифовать.технология строительства русской печи
  • Перетрубье – специальная ниша над шестком, дымоходная труба начинается как раз над ней.
  • Душник (другое название самоварник) – устаревший элемент, предназначавшийся специально для самоварной трубы, вставляемой в данное отверстие. Сегодня этот элемент в печах почти не делают из-за его ненадобности.
  • Вьюшка – особое окошко с дверцей, полностью перекрывающей дымоход. Через нее можно добраться до регулирующей тягу заслонки, представляющей собой обработанную пластину. Вместо заслонки сегодня чаще используют задвижку.
  • Тепловой канал, расположенный над шестком.
  • Место, где находится заслонка.
  • Над горнилом, позади дымохода, расположена лежанка. При топки печки эта часть замечательно прогревается, и долго остается горячей. Раньше в холодное время ее использовали в качестве кровати, поэтому размеры ее были соответствующие.

особенности строительства русской печиНа современных чертежах русских печей некоторые традиционные элементы старинной печи заменены или вовсе удалены. Вместе с этим новое устройство сделалось более компактным, удобным и функциональным. В печи появился водогрейный бак и плита для готовки. Еще одно отличие современной модели заключается в том, что в нем часто предусмотрен сильный нагрев подтопочного отдела. Такое устройство обеспечивает гораздо лучший и быстрый нагрев печи, которая, в свою очередь, лучше нагревает воздух в помещении.

Наличие различных отделов в конструкции устройства позволяет нагревать только плиту для варки в теплое время, не нагревая при этом все помещение и экономя топливо. В зимнее время задействуются все элементы устройства, прогреваются все имеющиеся каналы, и печь начинает выполнять множество функций. Одновременно она является плитой и духовкой, отапливает помещение и греет воду, являясь при этом уютной постелью.

Печь в ее современном варианте может поддерживать необходимую температуру на площади до сорока квадратных метров.

Русская печь из кирпича: выбор места

Русская печь из кирпича: выбор местаКрайне ответственным моментом является грамотный выбор места для возведения конструкции. Если предполагается установить ее в деревянном строении, то от нее до стен постройки должно быть соответствующее расстояние, минимальное значение которого не менее двадцати сантиметров. Стены из древесных материалов следует непременно обезопасить специальными негорючими материалами.

Для этого обычно используются негорючие асбестовые плиты. Наличие свободного пространства (зазора) между стенами и печью необходимо также для проведения обязательной регулярной ревизии стенок устройства. Печь может быть установлена между двумя разными комнатами. В таком случае проем в стене должен быть обложен надежной кладкой из кирпича толщиной от двадцати сантиметров. Можно усилить ее, установив между ней и древесиной стены асбестовую прокладку.

Как сложить печь? Необходимые инструменты

Независимо от того, какой проект русской печи выбран, для ее обустройства нужны будут одни и те же подручные средства и инструменты. О них следует позаботиться заранее.

  • Кельма или мастерок потребуются для нанесения на кирпичи раствора, для подчистки кладки, для удаления излишков цемента.
  • Молоток-кирка нужен для раскалывания и обтесывания кирпичей, так как для работы необходимы будут элементы кладки разной формы и размера;Как сложить русскую печь?
  • Расшивка. Если изделие не будет иметь декоративного покрытия, то для обеспечения аккуратного вида кладке понадобится данный инструмент. С его помощью аккуратно оформляют швы.
  • С помощью шнура-причалки обеспечивают надлежащую ровность рядов. Правда, современные мастера предпочитают больше обычный отвес и строительный уровень;
  • Порядовка – приспособление, позволяющее обеспечить вертикальность кладки и равную толщину швов;
  • Отвес можно быстро и легко установить в необходимое место. Им определяют вертикальность стены;
  • Уровень строительный – необходимая вещь при кладке. Он всегда должен быть под рукой у мастера;
  • Правило – обычно используется всего раз, для выравнивания фундамента;
  • Емкость для раствора и лопатка;
  • Специальная мерная планка для измерения толщины швов.

Русская печь с плитой: требуемые материалы

Для каждого типа печи необходимо определенное количество материалов, которое зависит от ее модели и размеров. Стройматериалы нужны не только для выкладывания стен и внутренних отделов печи, но также и для изготовления фундамента. Русская печь – весьма внушительное и массивное строение, и нуждается в прочном надежном основании.

Лучше не экономить на материалах, выбирая не слишком качественные и дешевые. Ведь любой мастер хочет, чтобы получившаяся конструкция была не просто привлекательной и респектабельной, но и исправно выполняла бы свои функции.

Для возведения печи потребуется красный закаленный кирпич, очищенный песок, жирная глина, варочная панель, топочные дверцы, колосниковые решетки, поддувальные и прочистные дверцы, водогрейный бак, заслонка для горнила, дымовая задвижка; стальные листы, уголки и полоски. Для обустройства фундамента нужно будет приобрести песок, щебень, цемент, опалубочные доски и арматуру. Количество материалов зависит от ширины и глубины основания.

Русская печь: фундамент

Русская печь: фундаментРусская печь – основательное и солидное сооружение, которому требуется соответствующий фундамент. Для него придется рыть котлован. Размеры ямы должны быть больше периметра будущей конструкции на 12-15 сантиметров со всех четырех сторон. Ее глубина зависит от плотности и надежности почвы: средний показатель колеблется от 50 до 70 сантиметров.

На дно помещают хорошо утрамбованный песок (15-20 см), сверху битый кирпич или щебень, которые тоже уплотняются (слой 10-15 см), и затем все выравнивается еще одним слоем песка. Потом туда устилают двойной слой рубероида, на котором размещают дощатую опалубку. Для герметичности ее стенки выстилают плотным полиэтиленом (чтобы раствор не просачивался сквозь щели).

Бетонную смесь готовят из щебня, цемента, песка и воды, в заданных пропорциях, до получения полужидкой консистенции. Раствор заливают в установленную опалубку первичным слоем толщиной 20-22 см. В избежание образования пустот, пузырей и каверн, массу трамбуют штыковой лопатой, протыкая ее на всю глубину.

русская печь для баниВ начинающий застывать раствор вертикально устанавливают прутья арматуры так, чтобы на 5-7 сантиметров они возвышались над поверхностью.

Потом заливается еще один слой, более массивный: толщина его 10-15 сантиметров. Когда он начинает схватываться, на поверхность кладут металлическую сетку.

До самого верха опалубка заполняется бетонной смесью, верх ровняется правилом по заранее установленному горизонту. Им часто является верхний обрез самой опалубки. Когда бетон полностью застынет, масса приобретет необходимую прочность, сверху стелется еще слой рубероида.

Русская печь каменка: раствор для кладки

Печь имеет множество непростых функций, поэтому и к раствору для ее кладки требования особенные. Он должен быть достаточно тонким и эластичным, качественно герметизировать швы, не образовывать трещин. Грамотно приготовить смесь – непростая задача, и каждый печной мастер обладает собственными секретами.

Сегодня в профильных магазинах можно найти уже готовое жаростойкое средство, необходимое для кладки. Но опытные мастера уверены, что традиционный самодельный раствор из песка и глина куда качественней готовых цементных смесей. Наверное, отчасти это так. Ну, а что касается экологичности состава, то это чистая правда.Печь русская: кладка

Главная сложность приготовления правильного раствора заключается в подборе составляющих. Глина может быть или слишком жирной, или чересчур постной. Для кладки печей предпочтителен более жирный материал, придающей смеси эластичность, необходимую швам. Сложно определить оптимальное соотношение элементов, важное для приготовления состава надлежащего качества.

Перед приготовлением смеси размоченную глину протирают через сетку с размером ячейки 0,5 см, для получения максимально однородной массы. Когда переходят к кладе топки, вместо песка часто используют шамотный порошок, в пропорции на три части глины одна часть шамота.

Печь русская: кладка

Чтобы не стать источником опасности в жилище, печь должна быть полностью герметичной. Нельзя использовать некачественные материалы, например, кирпич с трещинами. Размер кирпича должен быть от 5 до 8 миллиметров.

Для обеспечения герметичности не стоит обмазывать глиняным составом внутреннюю поверхность печи, так как эта смесь будет усугублять отложение сажи, а также способствовать снижению теплопроводности устройства.

Кладка осуществляется в разных отделах конструкции по-разному – в длину кирпича, в четверть кирпича и в полкирпича. Перевязку печных углов выполняют разными способами, но главный принцип – это переплетение тычка кирпича и ложка. Выкладывают постройку по специальной инструкции: порядовка русских печей подробно описывает, каким образом, и в каком ряду, должен лежать кирпич, какие добавочные части необходимы на каждом конкретном этапе.

печь для домаКерамический кирпич должен быть хорошо вымочен перед кладкой, чтобы он не впитывал из раствора воду. Далее раствор и кирпич будет терять влагу равномерно, с хорошей взаимной адгезией, обеспечивающей надежную герметичность. Выступающий из швов раствор сразу удаляется и изнутри, и снаружи кладки. Так строение будет максимально функциональным и аккуратным.

Внутренние стены кладут обычно в полкирпича, наружные в половину, или в целый камень. Толстые наружные стены увеличивают время нагрева печи, кроме того, требуют больше топлива. Поэтому наиболее часто используют оптимальный вариант – полкирпича и для тех и для других стенок.

Русская печь с лежанкой: просушка

Процесс кладки окончательно завершен. Но это не значит, что ее уже можно начинать полноценно эксплуатировать. Если сразу начать топить ее основательно, он высохнет неравномерно, обзаведясь некрасивыми разводами по поверхности. Раствор, заполняющий швы, может начать трескаться, что приведет к разгерметизации системы.Русская печь с лежанкой

Чтобы не допустить этого, нужно дождаться, пока печка высохнет естественным образом. Для чего ей потребуется примерно 10 или 12 суток. Имеющиеся на ней дверцы и задвижки должны быть открыты. Для обеспечения лучших условий для более быстрой сушки в варочную камеру помещают лампу (200-250Вт). Когда первый этап сушки подойдет к концу, следует перейти к следующим процедурам – принудительным.

Небольшое количество дров прогорает в печи, с закрытой топкой, но с открытыми задвижками. Семь-десять дней печь топят по специальной системе. Первую пару дней для топки потребуется не более 4,5 кг топлива, к которым ежедневно прибавляется по 1-1,5 килограмма. Это происходит на протяжении всего периода принудительной сушки.

Как проверить готовность устройства к работе?

Если на элементах из металла во время очередной топки не собираются капли конденсата, можно приступать к контрольной топке. Она должна быть полноценной, с нормальным количеством топлива. Если в швах появились хотя бы маленькие трещинки, не спешите замазывать их. В течении отопительного сезона они или увеличатся, или останутся неизменными. После окончания периода активного использования проводится ремонт, и все изъяны заделываются.


Русская печь своими руками —пошаговая инструкция

Экология жизни. Дом: Кладка русской печи имеет свои особенности, потому как нельзя ее возвести, как обычную стену.

Как показывают чертежи русской печи, существует три основных размера возводимой конструкции:

Большая — 2310 на 1600 мм;
Средняя — 2130 на 1470 мм;
Малая — 1780 на 1240 мм.

Чаще всего печи строятся следующих размеров:
Высота около 180 см;
Длиной около 213 см;
Ширина 142 см.

Стоит отметить, что русские печи требуют тщательного контроля наблюдения во время топки и приготовления еды, поэтому готовить пищу, как правило, неудобно. Недостатком русской печи является то, что тепло начинает выделяться на уровне не ниже пода. Дело в том, что этот уровень находится на высоте 900 мл от пола.

Русская печь порядовка и кладка

Кладка русской печи имеет свои особенности, потому как нельзя ее возвести, как обычную стену.

Дело в том, что вся кладка различается на каждом ряду, только соблюдая которую, можно сделать правильную печь.

Первый ряд печи выкладывается таким образом – наружные стороны возводятся из целого кирпича, а пустое пространство заполняется битыми кусками либо камнями.

На втором ряду выкладываются 2 стенки из кирпичей. Это необходимо для колонн перегородки. Кладя стенки, оставьте 2-4 окна, которые будут выступать в роли колодцев (проемы для чистки печки). Также оставьте место для поддувала.

На третьей порядовке идет строительство большой топки и дверки поддувала. После закладывается поддувало малой топки.

На 4-ой кладке устанавливаются дверки поддувала. При помощи кирпича монтируются перегородки для колодцев. Если вам не удается сделать дверки поддувала, то место остается открытым до окончания строительства. На последнем шаге через дверцы удаляются остатки цементного раствора. По окончании, необходимо выстроить конструкцию таким образом, чтобы края дверок не выступали из плоскости стен русской печи.

Далее на столбики укладывается перегородка из кирпичей, которые закрепляются в печных стенках, замочным методом. Дверка поддувала перекрывается кирпичами. Далее под перегородкой необходимо выполнить три отверстия, каждое из которых должно иметь размеры 12х21 см. Это нужно, чтобы горячие газы попадали во второй отсек из первого. Затем нужно сузить свод поддувала большой топки. Это необходимо для монтажа колосниковой решетки.

Колосниковые решетки двух топливников перекрываются при помощи кирпича. Чтобы топливо самостоятельно скатывалось на решетку и быстрее сгорало, необходимо передний и задний кирпич малой топки просто стесать. Это позволит лучше прогорать дровам, которые плохо просушены.

Ставится дверка большого топливника. Затем строится малый топливник.

Происходит установка дверки малого топливника.

Чтобы обеспечить печь равномерным нагревом, необходимо увеличить горизонтальный проход от большого топливника до перегородки.

Горизонтальный канал нужно сузить кирпичами, надвисающими над ними.

Далее нужно закрыть перегородку и горизонтальный канал. Это достигается путем выкладывания пода (высота 900мм). Задняя стенка должна иметь промежуток (длина 65 и ширина 7 сантиметров).

Настилаем еще один слой пода и оставляем щель. Перекрываем дверцы топливников.

Строительство русской печи своими руками позволяет возвести каждый ряд максимально качественно, при этом сэкономить средства.

Наносим слой раствора. Затем ставим плиту из чугуна. Плиты с боковой и лицевой стороны отделываются фаянсом. По – простому, вторая шестерка ряда просто укрепляется.

13 и 14 ряд кладки тщательно укрепляется, путем перевязки швов.

Укрепляем кладку по боковым стенкам, путем скрепления гвоздями из проволоки с гайками и шайбами. Также можно воспользоваться полосками стали с резьбовыми хвостиками. Лицевая сторона для упрощения работ делается прямоугольной формы (ШхВ — 42 см), где перекрытие стали нужно выполнять с размерами 1х4х85 см — таково устройство русской печи.

Из кирпича, который стесан внизу, выполняется стена над варочной камерой, толщиной в один кирпич.

Изначально нужно сделать перекрытие кирпичной кладки и лицевой стороны, т.е. «лба», а после ставятся связи по ширине печи. С трех сторон, вокруг варочной камеры возводится второй ряд кирпичной кладки. Стесывание не делается!

Конструкция русской печи такова, что на этом ряду необходимо сделать повторные связки, как на 15-ом. Делаем основание под перетрубье при помощи стальных полос. Необходимо, чтобы его поддерживал стержень из стали, диаметр которого должен быть, 1.6 см. В противном случае можно использовать трубу, соответствующего размера. Полосы из стали устанавливаются в специальные «гнезда», которые проделаны в кирпиче.

На этом ряду начинается закладка свода. Делается это на выпущенные кирпичи 16 ряда. Схема русской печи такова, что внутри варочной камеры, кирпичи первого ряда имеют наклон, куда заливается толстый слой цементного раствора с глинобитом либо щебнем. Кирпичи передней и боковой стенки перетрубья кладутся на полосовую сталь.

Чтобы было понятно, как сложить русскую печь, на этом ряду надо соединить все отверстия.

Стенку перетрубья, с правой стороны, закрепляют замком. 20-ый ряд делается сборным каналом. После происходит сужение перетрубья с 25 до 18 см, относительно предыдущего ряда.

Далее нужно сборному каналу придать необходимую форму. Рядом с перетрубьем закладывается вентиляционный канал. Его сечение ровняется 7х25 см. Это необходимо для создания вытяжки, скапливающихся газов в перетрубье печи.

Затем делается уменьшение сборного канала. Передний ряд кирпичей стесывается под конусообразную форму. Далее необходимо вентиляционному каналу придать прямоугольную форму с сечением 12х19 см.

На этом ряду, вентиляционный канал делается квадратным.

В области, над вентиляционным каналом, выполняется монтаж задвижки.

Выполняем сужение сборного канала и создаем дымовой канал.

Повторяем действия предыдущего ряда. Строительство русской печи очень кропотливая работа, поэтому часто придется повторять действия предыдущей кладки.

Ставится задвижка над дымовым каналом.

Далее нужно объединить дымовой и вентиляционный канал в горизонтальную плоскость. После этого, внутренняя конструкция становится похожа на букву «Г».

Над объединенным каналом укладывается два стальных листа. Объединенный канал выступает в качестве основания, который перекрывает вентиляционный ствол.

Дымоход составляет отверстие, размеры которого 12х26 см. далее над вентиляционным стволом возводится три слоя кирпича. Это необходимо, согласно пожарным требованиям.

Далее повторяется действия предыдущего ряда

Строительство трубы, толщина которой должна быть размером с кирпич. Всего потребуется 5 кирпичей, размер которой 13х26 см.

Кладка продолжается до потолка. Далее выполняется распушка, толщиной в 1.5 кирпича. Обратите внимание, что это должно выполняться на четыре ряда выше наката чердака. В качестве дымохода можно выполнить продолжение кладки либо использовать трубу. Трубы с обеих сторон должны быть облицованы несгораемым материалом и соответствовать размерам внутреннего сечения.

Теперь у Вас не возникнет вопросов, например как построить русскую печь? Ведь кладка русской печи расписана по шагам, поэтому вам достаточно лишь их соблюдать.

Рецепт старинного печного лака

Русская печь своими руками — как сделать с лежанкой, плитой, подтопком из кирпича, как посторить небольшую порядовку, устройство, чертежи, кладка, инструкция + фото и видео

Никто не скажет что русская печка — это идеальное устройство, которое не имеет своих минусов. Для того чтобы вкусно готовить на ней, у хозяйки должна быть хорошая сноровка, чего нет у современных женщин. Ежедневно утром нужно топить её, а значит, кому-то надо колоть дрова. Минусом этого отопительного прибора, считается то, что выделяемое тепло находится на уровне чуть выше пода, то есть на высоте почти 1 метр от пола. В наше время конструкции делаются так, чтобы она прогревалась на всю высоту. В конструкции есть чугунная плита, чтобы можно было готовить пищу. Если вы планируете строить печку своими руками, воспользуйтесь нашими советами и инструкцией.

Устройство и конструкции

Русские печки бывают 3-х типовых размеров: 178х124, 213х147 и 231х160 см. Конечно, отступление от норм возможно, и у среднестатистического сооружения размеры составляют: длинна 213 см, ширина 142 см и высота 180 см. Именно таких размеров хватает для того чтобы приготовить пищу и хорошо отопить жилую площадь в 30 м2.

Традиционная

Русская печь с плитой для приготовления пищиРусская печь с плитой для приготовления пищи

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Поддувало, горнило и лежанка — компоненты русской печиПоддувало, горнило и лежанка — компоненты русской печи

Устройство современной печи

Как сделать русскую печь с плитой своими руками: пошаговая инструкция

Для кладки топочной части пользуются огнеупорным кирпичом, который сделан из шамотной глины. Далее конструкция выкладывается из простого керамического кирпича.

Абсолютно в каждой печке имеются чугунные детали — заслонки и дверцы. Их также надо приготовить в необходимом количестве.

Необходимые инструменты и материалы

  1. Дверцы: поддувальная 250х140 — 2 штуки, топочная 250х205 мм — 1 штука, прочистная 130х140 — 2 штуки, а также вентиляционная любого размера.
  2. Решетка колосниковая размером 380х250 мм.
  3. Задвижки: 140х140, 180х140 и 260х260 мм.
  4. Заслонка горнила размером 450х380 мм.
  5. Вьюшка имеет диаметр 230 мм.
  6. Коробка водогрейная размером 500х120х280 мм.
  7. Чугунная плита с 2-мя конфорками размером 400х700.
  8. Две стальные полосы: 1430х25х2 и 1000х50х12мм.

Для кладки сводов и арок будут необходимы легкоразборные шаблоны, изготавливаемые из фанеры и дерева.

Чугунная плита, задвижка, решетка колосниковаяЧугунная плита, задвижка, решетка колосниковая

Плиту лучше изготовить из качественного чугуна

Фотогалерея: схемы и чертежи с размерами

Особенности подготовки кладочного раствора

Под каждый вид кирпича делается раствор со своим составом и пропорциями.

  1. Если кладка делается кирпичом марки М150 и выше, то пользуются глинопесчаным раствором в соотношении песка и глины примерно 1:2. Такой же раствор используется для облицовки керамической плиткой.
  2. Если кладка делается тугоплавким кирпичом, то пользуются раствором, в основу которого входит тугоплавкая глина с добавлением песка.
  3. Если кладка делается шамотным кирпичом, то пользуются раствором из огнеупорной глины и так называемого шамотного порошка в соотношении 1:3 или 1:4.
  4. При кладке кирпичных труб в чердачном помещении используется раствор из цемента и песка.

Глина — это очень мягкая горная порода, из которой лепятся скульптуры, посуда, делается кафель и многое другое. В природе глина бывает разного вида, и бывает ««жирной», нормальной» и постной. Мастерством хорошего печника считается оптимально подобрать соотношение песка и глины, для того чтобы получился хороший раствор.

Кладочный раствор для сооружения русской печиКладочный раствор для сооружения русской печи

Для каждого вида кирпича готовится свой раствор

Для того чтобы проверить качество глинистого раствора имеется большое количество способов. Самый распространенный из них это — делается глиняное тесто, затем скатывается тонкий жгутик и потом нужно просто изогнуть его. Чем радиус изгиба меньше (при котором начинает трескаться жгутик), тем качественнее раствор.

Как сделать раствор из глины

Для того чтобы сделать кладку понадобится около 3,5 куб. м глиняного раствора. Соответственно, берется необходимое количество ингредиентов в соотношении друг к другу. К примеру: 1,1 куб. м глины необходимо 0,27 куб. м воды и 2,2 куб. м песка.

В качестве тары пользуются железной бочкой, либо обитым жестью ящиком, глина замачивается на 2 дня. После чего добавляется песок, и раствор мешается ногами (нужно иметь сапогами с высокими голенищами), пока он не станет однородным.

Глиняный растворГлиняный раствор

От качества раствора и кирпича будет зависеть, как долго прослужит печь

Как построить фундамент

Так как печка — это тяжелое и массивное сооружение, ей нужен отдельный фундамент. Именно поэтому начинать кладку в уже готовом доме будет весьма проблематично — об этом необходимо задуматься заранее.

Самым идеальным и надежным вариантом считается железобетонный плитный монолитный фундамент. Фундамент печки не связывается с основным фундаментом дома и считается независимой конструкцией.

Кладка печки из кирпича

Основное требование к кладке — это герметичность. Именно поэтому на печь отбираются только цельные кирпичи без каких-либо трещин, а швы делаются тоненькими — не больше 5 мм. Ни в коем случае, не рекомендуется добиваться воздухонепроницаемости из-за обмазывания глиной стенок изнутри — это сильно снижает теплопроводность, а также повышает отложения сажи и копоти. Кроме этого, глина имеет свойства забивать каналы внутри конструкции и отслаиваться, чистить их будет весьма проблематично. Применяются способы кладки:

  • «в кирпич» — это если толщина стенки совпадает с длиной кирпича;
  • «в полкирпича» — это когда кирпич ложится плашмя вдоль стенки;
  • «в четверть» — это кирпич кладется на ребро.

При кладке необходимо убирать лишнюю смесь, особенно с внутренней стенки печи. Снаружи — стенки кладутся «в кирпич», внутренние — «в полкирпича».

Кладка русской печи своими рукамиКладка русской печи своими руками

Есть несколько видов кладки

Как делать порядовки с подтопком

Порядовки — это так называемые пошаговые инструкции по правильной кладке, которые указывают порядок действий в каждом следующем ряду. Благодаря им процессом кладки русской печки может овладеть любой человек.

  1. 1-й ряд: кладется из так называемого пережженного кирпича, который минимально впитывает влагу. Углы этого ряда кладутся из кирпичей, которые обрезаны до ¾ длины. Для наилучшего соприкосновения внутренние углы одного из них и соседнего подпиливаются. Для этого используется алмазная пилка, болгарка и другие подобные инструменты. Такая кладка нужна чтобы верно связать углы в следующих рядах.
  2. 2-й ряд: именно с него начинается кладка стенок, закладываются специальные прочистки спереди и с левой стороны. С правой стороны на фронтальной части печи создается зольник.
  3. 3-й ряд: чистки с левой стороны закладываются кирпичами без применения раствора. Спереди ставятся дверцы прочистки и поддувала. Дверцы устанавливаются при помощи каленной стальной проволоки, которая кладется в пропилы в кирпичах и крепится раствором.
  4. 4-й ряд: перегораживаются подовые каналы.
  5. 5-й ряд: ставится решетка колосника для самой малой топки. Для того чтобы сделать кладку внутренней части топливника применяется огнеупорный кирпич, который ложится без применения раствора.
  6. 6-й ряд: с левой части печки ставится водогрейный бак и продолжается кладка топливника из огнеупорного кирпича.
  7. 7-й ряд: ставится колосниковая решетка топки плиты и дальше продолжается кладка стен печки и первого топливника. Правая стена укрепляется при помощи стальной полосы, которая кладется в шов и стягивается специальными торцевыми заглушками.
  8. 8-й и 9-й ряды: продолжается кладка внутренних каналов и стен. Ставятся дверцы топки плиты и маленького топливника, крепятся, как описано выше — при помощи каленой проволоки.
  9. 10-й ряд: своды первых двух топливников соединяются. Делается перекрытие дна горнила. Все каналы дымооборотов еще остаются полностью открытыми.
  10. В 11-м ряду ставится на переднюю кромку специальный стальной уголок 30х30 мм, сверху кладется плита. Делается перекрытие правого топливника съемной колосниковой решеткой.
  11. 12-й ряд: укладка передних стен горнила (для этого используют огнеупорный кирпич), а также боковых стен плиты. Ставится заслонка горнила. С левой части от плиты начинается формирование низа дымохода. Между дымоходом и горнилом остается небольшое отверстие, которое закрывается специальной задвижкой летнего хода. Дальше нужно сделать шаблон арки из фанеры и дерева.
  12. 13-й и 16-й ряд: далее продолжается формирование стен. Делается перекрытие устья горнила.
  13. 17-й ряд: начинается сужение свода горнила и постепенное расширение дымохода. Задняя стена укрепляется при помощи стальной стяжки.
  14. 18-й ряд: полностью перекрывается свод горнила и кладется передняя стенка, которая образует перетрубье.
  15. Для кладки свода горнила потребуется вновь сделать шаблон — опалубку. Он делается из 2-х прямоугольных рамок, на них опираются детали, сделанные из фанеры с полукруглым верхом — кружала. Чтобы эта конструкция легко разбиралась снаружи, кружала прикрепляются на съемные штыри, а чтобы она раньше времени не сложилась внутрь, между рамками ставятся несколько распорок. Над кружалами изготовляется гибкий настил, который собран из тонких досок при помощи ремней или веревок.
  16. 19-й ряд: укрепляется передняя стенка горнила с помощью стяжки, продолжается строительство стенок выше горнила, при этом образуя свободное пространство для подсыпки.
  17. 20-й ряд: засыпается песком свод горнила и уплотняется. Это делается для увеличения теплоемкости, а также обеспечить качественную выпечку и других продуктов питания.
  18. 21-й ряд: идет перекрытие печки, перетрубье сужается в сторону дымоотвода.
  19. 22-й и 23-й ряды: сужение перетрубья и кладка дымохода.
  20. 24-й ряд: специальной вентиляционной заслонкой перекрывается перетрубье .
  21. 25-й и 26-й ряд: свободное пространство над перетрубьем потихоньку соединяется с дымоходом и сужается.

Далее кладка делается в зависимости от высоты дома: снаружи дымоход начинает сужаться ступенькой перед самым потолком, после этого уже начинает формироваться труба, которая проходит сквозь перекрытия и кровлю. В свободное пространство между кровлей и перекрытием, а также над ним, кладка делается цементно-песчаным раствором.

Вот и все, печь сделана. Осталось только лишь выложить трубу над поверхностью дома и можно ее топить.

Русские печи на картинках и фото

Видео: проект русской печи с лежанкой

Русская печка, сделанная своими руками, и обогреет, и накормит, и спать уложит — только успевай подкидывать дровишки.

Материал актуализирован 25.04.2017

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
