Переустановка кондиционера своими руками – Установка кондиционера своими руками: в квартиру, в частном доме, инструкция | РемонтСами!

Содержание

Руководство по демонтажу кондиционера своими руками с сохранением фреона

Частичный или полный демонтаж кондиционера производится по различным причинам — ремонт в квартире, переезд, установка в другое помещение и так далее. Стандартный подход — вызвать для правильного снятия сплит-системы сотрудников специализированной фирмы, оплатив данную услугу. Более экономный вариант — демонтировать кондиционер своими руками, разобравшись в тонкостях процедуры. Нельзя сказать, что она проста, но при верном подходе вполне реализуема.

О способах и трудностях демонтажа своими руками

Как правило, владельцы частных домов и квартир устанавливают 2 разновидности кондиционеров — моноблочные (мобильные) и сплит-системы. С первыми особых проблем не возникает, поскольку в подобных моделях все основные элементы заключены в едином корпусе, и для перемещения агрегата достаточно просто отсоединить воздуховод.

Схема мобильного кондиционераСхема мобильного кондиционера

Демонтаж мобильной версии заключается в отсоединении воздуховода

Помимо моноблоков и «сплитов», существуют другие разновидности климатических установок — кассетные, канальные и колонные. Но обычно такую технику устанавливают в офисах, торговых центрах и других помещениях большой площади, в частных жилищах она используется достаточно редко.

Сплит-система состоит из двух секций, расположенных внутри и снаружи жилища. Они соединены между собой двумя магистралями, по которым в различных агрегатных состояниях циркулирует хладагент — фреон. По медной трубке малого диаметра он в виде жидкости течёт из внешнего блока во внутренний. По магистрали большого диаметра газообразный хладагент движется в противоположном направлении. Отсюда возникает ряд трудностей, поджидающих несведущего пользователя при попытке самостоятельного демонтажа:

  1. Полная либо частичная потеря фреона в результате неквалифицированного отсоединения магистральных трубопроводов.
  2. Попадание в трубки и теплообменники воздуха, содержащего влагу. При неправильной установке сплит-системы в другом месте несжимаемая влага попадёт в компрессор и может нанести ему вред.
  3. Засорение медных трубок при вытягивании их из стены и во время транспортировки. Влага или песок во фреоновом контуре — это быстрая «смерть» компрессора.
  4. При отключении магистралей от патрубков внутренней секции можно случайно свернуть припаянные к ним резьбовые сгоны.
  5. Отсоединение проводов электропитания без пометок на клеммах, куда они были подключены, ведёт к путанице в процессе повторного монтажа.
  6. Слишком короткая обрезка дренажной трубки, выводящей на улицу конденсат.
  7. Потеря во время перевозки винтиков и прочих мелких деталей, не закреплённых после демонтажа.
Схема сплит-системыСхема сплит-системы

Сплит-система состоит из двух секций и коммуникаций между ними

Большинство из перечисленных случаев ведут к дорогостоящему ремонту вашего кондиционера в специализированной мастерской, поэтому перед снятием сплит-системы необходимо внимательно изучить инструкцию, приведённую ниже.

Демонтировать внутренний и наружный блок можно тремя способами:

  • простая разборка с выпуском хладагента в атмосферу;
  • с сохранением фреона в системе по методике «на глазок»;
  • с применением специального оборудования, позволяющего полностью сберечь хладагент в контуре.

Наилучший результат даёт последний способ, хотя в определённых обстоятельствах применяются все три. Чтобы у вас не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись с методикой сохранения фреона.

Подготовительные мероприятия

Первым делом необходимо приготовить такой комплект инструментов и приспособлений:

  • отвёртки с крестообразным и плоским шлицем;
  • набор рожковых ключей;
  • канцелярский нож;
  • шестигранные ключи размерами 5…10 мм;
  • манометрический коллектор либо манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10—15 Бар;
  • скотч малярный и маркер;
  • изоляционная лента либо обычный скотч.
Манометр с краномМанометр с краном

Манометрический коллектор на 1 вентиль

Манометрический коллектор точно понадобится в том случае, когда вы планируете смонтировать сплит-систему в другом помещении, так что его лучше взять в аренду, а покупать выйдет слишком дорого.

Набор шестигранниковНабор шестигранников

Шестигранные ключи нужны для вращения вентилей сервисных портов

Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.

Сервисные порты кондиционераСервисные порты кондиционера

Сервисные порты расположены на боковой панели наружного блока

Важный этап подготовки — обеспечить сохранение хладагента с наименьшими потерями. Для этого используется принцип действия кондиционера, благодаря которому весь фреон можно собрать в одном месте — контуре наружного блока. Приготовив инструменты, действуйте согласно инструкции:

  1. Прикрывая рукой инфракрасный элемент на пульте дистанционного управления, переключите сплит систему в режим «Турбо» и выставьте минимальную температуру. Уберите руку с элемента и направьте пульт на кондиционер. Таким способом вы запускаете компрессор сразу на полную мощность.
  2. Подключите шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти патрубки прячутся под крышкой, её нужно снять.
  3. Открутите 2 гайки — заглушки, находящиеся на торцах штуцеров. Под ними обнаружатся вентили, регулируемые шестигранным ключом. Подберите подходящий шестигранник по размеру.
  4. Перекройте кран магистрали с жидким хладагентом (это более тонкая трубка) и следите за показаниями манометра. В это время компрессор втягивает газообразный фреон через вторую трубку.
  5. Когда стрелка прибора упадёт на ноль и станет уходить в зону вакуума, закройте второй вентиль и быстро отключите кондиционер пультом дистанционного управления. На этом всё, хладагент в полном объёме находится в контуре внешнего модуля.
Подключение манометраПодключение манометра

Манометр присоединяется к специальному штуцеру

В сплит-системах, заправленных разными марками фреона (бывает R22 и R410), отличается диаметр резьбы сервисного штуцера, куда подключается манометр. Для R410 нужен специальный переходник, который следует приготовить заранее.

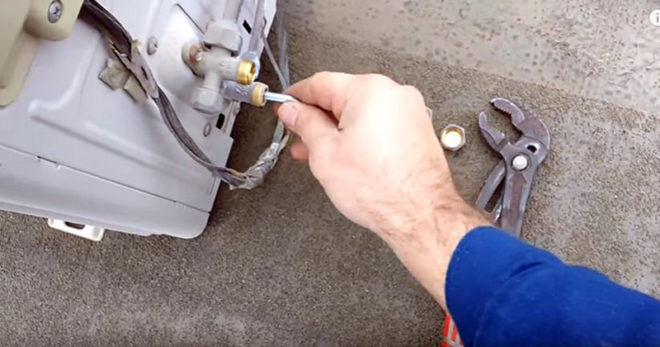

Закрытие жидкостного кранаЗакрытие жидкостного крана

Для перекачки фреона надо закрыть вентиль жидкостной магистрали

Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40—50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.

Инструкция по снятию внешнего модуля сплит-системы

Наружный блок кондиционера приходится демонтировать при переезде или его перестановке на новое место. Для проведения ремонта квартиры снимать внешнюю секцию необязательно, но отсоединить фреоновые магистрали, кабель и дренаж всё равно придётся. Работы выполняются в таком порядке:

  1. Открутите шланг манометра, используемого при перекачивании хладагента, и поставьте на место торцевые гайки — заглушки.
  2. Рожковым ключом открутите накидные гайки, прижимающие медные трубки к штуцерам, отогните их в сторону. С помощью скотча либо изоленты защитите все открытые отверстия в магистралях и патрубках внешнего модуля, чтобы внутрь не попал мусор и пыль в процессе работы.
  3. Чтобы отсоединить электрический кабель, отключите аппарат от электросети и снимите крышку, закрывающую клеммы (находится над фреоновыми вентилями). Прежде чем открутить провода, наклейте над клеммами полоску малярного скотча и подпишите маркером цвета, чтобы зафиксировать порядок подключения. Отсоедините жилы и уберите кабель.
  4. Отключённые магистрали привяжите к кронштейну наружного блока, чтобы медные трубки не болтались и не перегнулись, иначе их придётся менять.
  5. Открутите 4 гайки крепления внешнего модуля к кронштейну, обвяжите его верёвкой и вместе с помощником снимите агрегат.
Отключение магистралей от блокаОтключение магистралей от блока

Работы по демонтажу внешнего блока удобнее вести со стремянки

Профессиональные холодильщики часто практикуют несколько другой подход: они не откручивают накидные гайки и не снимают фреоновые трубки со штуцеров наружного блока, а откусывают их. Тогда не нужно обматывать концы трубопроводов скотчем с целью защиты от влаги и мусора, потому что они сплющиваются кусачками. При последующем монтаже сплющенные концы обрезаются и выполняется развальцовка под соединение накидной гайкой.

Откручивание крепленийОткручивание креплений

Для снятия аппарата с кронштейна нужно открутить 4 гайки

После отсоединения кабельных жил от клемм закрутите винтики контактов и затяните их, поскольку они могут выпасть и потеряться при транспортировке.

Снятие кондиционера в квартиреСнятие кондиционера в квартире

При демонтаже из окна квартиры помощник должен вас подстраховать

Сам кронштейн лучше снять позже, когда вы отвяжете от него трубопроводы фреонового контура. Если магистрали выходят из стены не более, чем на метр, то привязывать их не нужно. Следует аккуратно выровнять трубки, чтобы их было легче втащить изнутри. Кронштейн чаще всего крепится на 4 анкерных болта, откручиваемых обычным рожковым ключом.

Правильное отключение магистралей от внешней секции — фотогалерея

Как снять наружный модуль с сохранением фреона — видео

Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять со стены внутренний модуль, необходимо отсоединить от него все коммуникации — кабель, трубки для фреона и конденсата. Место скрутки трубопроводов находится, как правило, в нише корпуса, устроенной в нижней части. В зависимости от модели сплит-системы, применяется 2 способа добраться до этой ниши:

  1. Разблокировать 3—4 пластмассовых защёлки, фиксирующих нижнюю часть блока к монтажной пластине. Отклонить низ корпуса от стены и вставить между ними любой стержень, извлечь из ниши жгут коммуникаций.
  2. Если на вашей модели «сплита» защёлок нет, то нужно снять лицевую пластиковую панель, предварительно демонтировав жалюзи и дополнительные крышки (когда они есть).
Внутренний блок кондиционераВнутренний блок кондиционера

Состав внутреннего блока сплит-системы

Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:

  1. Двумя рожковыми ключами раскрутите стыки магистралей. Важный момент: сгон, припаянный к короткой трубке самого блока, нельзя вращать, его нужно удерживать ключом на месте, откручивая накидную гайку.
  2. Концы трубопроводов замотайте изолентой или скотчем, дабы защитить от попадания грязи.
  3. Найдите стык дренажного патрубка с выводящим трубопроводом и разъедините его. Не стоит резать гофру где попало, чтобы потом было удобнее её стыковать обратно.
  4. Снимите крышку электрического отсека (находится справа на торце корпуса либо под лицевой панелью), сделайте с помощью маркера и скотча пометки, после чего открутите винты и отключите жилы кабеля. Винты затяните обратно и прикрутите крышку.
  5. Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите с монтажной пластины, приподняв немного вверх. Передайте блок помощнику.
  6. Демонтируйте монтажную пластину, открутив все дюбели.

Учитывая, что в поддоне внутреннего модуля может оставаться конденсат, перед демонтажем желательно защитить стену полиэтиленовой плёнкой. Если вы снимаете кондиционер для квартирного ремонта, то подобная предосторожность излишняя.

Прикручивание пластиковой крышкиПрикручивание пластиковой крышки

Перед снятием блока крышку электрического отсека надо прикрутить на место

После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.

Снятие внутреннего модуля с коммуникациямиСнятие внутреннего модуля с коммуникациями

Если жгут коммуникаций короткий, то его можно снять вместе с блоком

Последний шаг — демонтаж коммуникаций, проложенных по стене либо внутри её. Здесь нет никаких сложностей, главное, — не перегнуть медные трубки под малым радиусом. От подобного обращения в месте изгиба уменьшается проходное сечение, а выровнять трубку с овальным профилем достаточно сложно. Из наружной стены жгут вытаскивайте аккуратно, чтобы не повредить утеплитель. Если отверстие было заделано монтажной пеной, то её необходимо вырезать по частям. По окончании жгут сверните в кольцо и скрепите скотчем.

Порядок демонтажа внутреннего модуля — фотогалерея

Как снимаются внутренние блоки разных конструкций — видео

Разборка в зимнее время

Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

  • не удастся перекачать хладагент во внешний модуль;
  • на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
  • в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

Персонал специализированных фирм использует для откачки фреона в зимнее время манометрические станции. Но если брать в аренду такое оборудование, то демонтаж обойдётся дороже, чем оплата труда специалистов, а результат выйдет сомнительный.

При температуре выше —5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

инструкция по снятию устройства с видео

За демонтаж самой популярной разновидности кондиционеров — сплит-системы — специалисты берут плату из расчёта 1 р. за каждый киловатт мощности. Многие владельцы охлаждающих устройств, которым приходится переезжать, с целью сэкономить свои кровные берутся демонтировать кондиционер своими руками. Сделать работу чисто, избежав фатальных ошибок, поможет ряд полезных рекомендаций.

Возможные проблемы при самостоятельном снятии

Рассказ о том, как демонтировать кондиционер своими руками, следует начать с предупреждения о подводных камнях, ожидающих неподготовленного мастера. Вот что может случиться:

  1. Утечка хладагента: улетучившийся в атмосферу фреон причиной экологической катастрофы не станет, этого бояться не нужно. Но и даром такое событие не пройдёт: при установке кондиционера на новом месте придётся оплатить его заправку. Поэтому весьма желательно демонтировать прибор так, чтобы весь имеющийся хладагент остался внутри него.
  2. Попадание во внутренний контур воды или пыли: такая «добавка» к хладагенту быстро приводит компрессор в негодность. Возможно, на первый взгляд вода может показаться вполне безобидным веществом, но нужно учесть, что в испарителе она будет замерзать, превращаясь в лёд. А это уже твёрдые частички, наличие которых «не совместимо с жизнью» компрессора. Чтобы свести риск попадания влаги во внутренний контур к минимуму, следует избегать производить демонтаж кондиционера во время дождя или снегопада.
  3. Падение наружного блока: даже если внешний блок висит рядом с балконом или окном, работать с ним крайне неудобно. При этом данный узел является довольно тяжёлым, так что, не рассчитав свои силы, его легко можно уронить. Профессионалы от подобных случайностей застрахованы, так как при работах выше первого этажа пользуются автовышкой или снаряжением для промышленного альпинизма. Обывателю же для надёжности следует пригласить помощника.
  4. Повреждение элементов прибора: наиболее ощутимыми являются повреждения, вызывающие разгерметизацию контура. Трещина может быть совсем незаметной, но вполне достаточной для утечки фреона или попадания внутрь грязи и воды. Чтобы избежать подобных неприятностей, в первую очередь следует быть аккуратным.

При выполнении своими руками такой сложной операции, как отсоединение испарителя внутреннего блока, весьма желательно пользоваться не подручными инструментами — отвёрткой и пассатижами, а профессиональными, предназначенными специально для неё.

Демонтаж кондиционераДемонтаж кондиционераНабор необходимых инструментов и материалов для демонтажа

Пользователи же на этом этапе зачастую орудуют, чем придётся, в результате чего повреждаются трубки испарителя, расположеные близко к креплениям. Проблема в том, что профессиональный инструмент стоит довольно дорого и даже его аренда может обойтись в сумму, вполне соизмеримую со стоимостью услуг квалифицированного мастера.

Подготовка кондиционера: «упаковываем» фреон

Итак, прежде всего, необходимо обеспечить сохранность хладагента. Чтобы понять, как это делается, нужно вспомнить устройство сплит-системы. Она представляет собой заполненный фреоном замкнутый контур, который состоит из компрессора, двух условно говоря, камер (испаритель и конденсатор) и связывающих эти элементы фреонопроводов (медные трубки).

Демонтаж кондиционераДемонтаж кондиционераСхема устройства сплит-системы

Из конденсатора в испаритель хладагент поступает в жидком виде, поэтому трубка, по которой он течёт, имеет меньший диаметр.

По второму фреонопроводу — из испарителя в компрессор — фреон следует уже в газообразном состоянии, поэтому диаметр этой ветки увеличен.

Чтобы осуществить демонтаж без потери газа, необходимо собрать его в конденсаторе:

  • во время работы кондиционера на охлаждение перекрывают вентиль между конденсатором и тонкой трубкой;
  • когда весь хладагент благодаря работе компрессора «переберётся» в конденсатор, нужно будет закрыть ещё и вентиль между толстой трубкой и компрессором.
Демонтаж кондиционераДемонтаж кондиционераПерекрываем хладагент

Важный момент: через какое время следует перекрывать второй вентиль? Правильнее всего отслеживать давление газа по вакуумному манометру. Но для этого придётся одолжить у мастеров специальный инструмент — манометрический коллектор.

Те, у кого такой возможности нет, просто выжидают около минуты: как показывает опыт, за это время бытовой кондиционер обычно успевает закачать в конденсатор почти весь фреон.

Демонтаж кондиционераДемонтаж кондиционераМанометры для контроля давления при перекачке фреона

Переходим от теории к практике:

  1. Если вам удалось раздобыть манометрический коллектор, присоедините его к ниппелю (клапан шредера) на штуцере, к которому подсоединён «газовый» фреонопровод. При отсутствии такого инструмента этот пункт просто пропускаем.
  2. Включаем кондиционер и вводим с пульта настройки: работа на охлаждение, режим «турбо», температура — как можно более низкая (допустимый минимум нужно уточнить в паспорте). Так прибор должен отработать 10 мин.
  3. На внешнем блоке найдите вентиль, к штуцеру которого подключён жидкостный фреонопровод (напомним, что он является тонким). Под защитным колпачком, который необходимо снять, обнаружатся шлицы под шестигранник. Вставив ключ, вентиль необходимо закрыть.
  4. Теперь следует наблюдать за манометром либо, если его нет, за часами. В первом случае ожидаем, когда прибор покажет наличие вакуума; во втором — засекаем 1 минуту.
  5. Далее нужно произвести снятие защитного колпачка со второго вентиля на наружном блоке, к которому подсоединена толстая «газовая» магистраль, и также закрыть его при помощи шестигранника. Кондиционер после этого сразу же выключаем. Защитные колпачки возвращаем на свои места.

Всё, теперь фреон в ловушке и систему можно смело разбирать и демонтировать.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.

Демонтаж кондиционераДемонтаж кондиционераДемонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Демонтаж кондиционераДемонтаж кондиционераЗачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении. При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом.

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

  1. С наружного блока снимаются крышки.
  2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
  3. Отключаем провода, питающие компрессор и вентилятор.
  4. Откручиваем крепления, удерживающие вентили и конденсатор.
  5. Снимаем конденсатор, получая доступ к креплениям компрессора.
  6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Демонтаж кондиционераДемонтаж кондиционераДемонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя.

Этот элемент производитель обычно закрывает крышкой, фиксаторы которой прижаты к стене. Труднодоступными их сделали специально: такая мера предосторожности, по мнению разработчиков, является гарантией того, что демонтажом прибора будут заниматься только специалисты. Чтобы подобраться к фиксаторам, воспользуйтесь двумя тонкими отвёртками. При этом необходимо, чтобы кто-нибудь придерживал блок.

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций.

Демонтаж кондиционераДемонтаж кондиционераСоблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Демонтаж кондиционераДемонтаж кондиционераМанометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Видео: демонтируем кондиционер с последующей установкой на новом месте

https://youtube.com/watch?v=vku06MgrHgY

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь — тогда даже без специнструментов задача окажется вполне посильной.

как правильно демонтировать кондиционер своими руками, снятие внутреннего блока

Перед проведением демонтажа кондиционера своими руками требуется изучить инструкцию. Сложность заключается в том, что в сплит-системе между блоками перемещается хладагент. Если в процессе снятия совершить неверные действия, то можно вывести оборудование из строя. Некоторые агрегаты состоят всего из одного блока, поэтому проблем с ними не возникает.

Содержание статьи

Возможные проблемы

Чтобы понять, как демонтировать кондиционер своими руками, нужно знать, с какими проблемами придется столкнуться. Заключаются они в следующем:

Демонтаж кондиционера

  • В процессе работы может произойти утечка хладагента. Начнется его улетучивание в атмосферу. Это приведет к необходимости внеочередной заправки агрегата. Лучше такого не допускать. Нужно провести демонтаж так, чтобы вещество осталось в системе.
  • Попадание в хладагент воды приведет к тому, что в испарителе жидкость замерзнет. Твердые кусочки льда приведут в негодность компрессор. Чтобы такого не произошло, нельзя работать в дождливое время.
  • Расположенный с внешней стороны стены наружный блок при демонтаже может упасть. Чтобы устранить риск такой неприятности, работу следует проводить с помощником.
  • Нельзя допускать повреждение элементов конструкции. Через трещину начнет улетучиваться фреон или внутрь попадет грязь. Поэтому в работе следует соблюдать аккуратность.
  • Следует проявлять осторожность при отключении от патрубков магистралей. На них припаяны сгоны с резьбой, которые можно сорвать.
  • При отключении проводов следует записать их расположение. Это пригодится при обратном монтаже.
  • Не обрезать коротко дренажную трубку, через которую выходит конденсат.

Этапы подготовки

На предварительном этапе требуется удержать в системе хладагент. Находится он в контуре, который состоит из компрессора, испарителя, конденсатора, а также соединительных трубок.

Фреон поступает в испаритель в жидком состоянии, поэтому сюда ведут трубки небольшого диаметра. Испаряясь, хладагент поступает в компрессор уже в виде газа. Здесь размер ветки больше.

Цель предварительного этапа: собрать весь газ в конденсаторе. Для этого нужно выполнить следующие шаги:

Как разобрать кондиционер

  1. Идет включение кондиционера в режиме охлаждение. Ставится самая низкая температура. Агрегат работает в течение 10 минут.
  2. На внешнем блоке располагается вентиль со штуцером. К нему подходит тонкая трубка, по которой движется фреон. Сверху располагается защитный колпачок. При его снятии появляются шлицы. На них набрасывается ключ и вентиль перекрывается.
  3. Ведется наблюдение за манометром, стрелка которого через 1 минуту должна упасть до нуля. Сразу после этого такая же процедура проводится с наружным блоком. Снимается защитный колпачок и закручивается второй вентиль. Затем при помощи пульта дистанционного управления кондиционер выключается. Весь хладагент скапливается в наружном блоке.

Если на агрегате отсутствует манометр, то выдерживается 1 минута и перекрывается второй вентиль, прибор отключается.

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

  • провести демонтаж наружного блока;
  • отсоединить и вынуть компрессор;
  • снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент.

Состоит он из следующих вещей:

  • наборов откидных и рожковых ключей;
  • отвертки;
  • труборезов;
  • бокорезов;
  • тисков;
  • пассатижей.

Оптимальным вариантом является наличие профессионального инструмента, потому что обычным можно испортить элементы системы при неосторожном обращении.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

Способы демонтажа кондиционера

  1. Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
  2. Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
  3. Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
  4. Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
  5. После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор.

Делается это по следующей инструкции:

Правила демонтажа кондиционера

  • Со снятого блока снимается крышка.
  • Убираются от компрессора все трубки: всасывающая и нагнетающая.
  • Отключается электропроводка.
  • Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
  • После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Демонтаж внешнего блока

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

  • Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
  • При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

Как самостоятельно снять кондиционер

  • При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
  • Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
  • Разъединяются выводящий и дренажный патрубки.
  • Откручивается проводка, которая находится под крышкой специального отсека.
  • Открутив все коммуникации, верхний блок снимается с монтажной пластины.
  • Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

На последнем этапе снимаются оставшиеся коммуникации, которые идут по стене или проложены в ней.

Особенности работ в зимнее время

Процесс демонтажа кондиционера в зимнее время при температуре ниже -5 градусов не рекомендуется. Причины носят следующий характер:

  • хладагент не поступит полностью в наружный блок;
  • на морозе не разбираются соединения, могут выйти из строя сальники вентилей.

Снятие кондиционера с сохранением фриона

В случае острой необходимости с помощью строительного фена прогреваются в наружном блоке все штуцера. Для сохранения в нем части фреона закрываются оба вентиля и снимаются заглушки. От штуцеров откручиваются трубки, и оставшаяся часть хладагента уходит в атмосферу. Дальше работа ведется в соответствии с инструкцией.

Если температура воздуха отрицательная, но выше -5 градусов, то демонтаж ведется в обычном порядке. При этом обязательным условием является наличие манометра.

Как правильно провести демонтаж кондиционера

Работа по демонтажу кондиционера — сложный процесс. Однако при наличии достаточных знаний его можно провести своими руками. Лучше заниматься этим в летнее время. Перед началом такой процедуры следует приобрести инструменты и манометр. Желательно присутствие помощника, поскольку оборудование тяжелое.

Как снять кондиционер своими руками: пошаговая инструкция по демонтажу

Сплит-система кондиционирования воздуха имеет распределенную схему транспортировки хладагента между наружным и внутренним блоком. У такого устройства много преимуществ, кроме одного — демонтаж системы гораздо сложнее, чем моноблока. И часто незнание того, как надо снять кондиционер, приводит к его выходу из строя.

Как правильно снять кондиционер

Есть три обязательных условия, чтобы снять кондиционер самому:

  • Наружный блок должен находится в пределах досягаемости. Если он стоит на фасаде многоквартирного дома выше уровня второго этажа, то его можно демонтировать только из окна или с балкона. В противном случае нужно привлекать специалистов промышленного альпинизма.
  • Чтобы снять тяжелые блоки со стены и правильно отключить компрессор, нужен хотя бы один помощник.
  • Необходимо взять в аренду манометрическую станцию именно под тот тип фреона, который закачан в эту модель кондиционера.

Примечание. Последний пункт касается станций с обычными (стрелочными) манометрами. Цифровые коллекторы настраиваются под марку хладагента.

Предосторожности


Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

  • набор гаечных и шестигранных ключей;
  • отвертки;
  • труборез или бокорезы;
  • ручные слесарные тиски;
  • плоскогубцы.

Спуск фреона


Есть два способа демонтажа рабочего кондиционера:

  1. Применение манометрической станции для сбора фреона во внешнем блоке.
  2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

  • тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
  • толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

  1. Со штуцеров и ниппеля снимают защитные крышки.
  2. К ниппелю подсоединяют коллектор.
  3. Включают кондиционер на максимальный «холод».
  4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
  5. По манометру контролируют давление.
  6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

  • герметизация штуцеров трубопроводов;
  • отключение и демонтаж с фасада внешнего блока;
  • демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Демонтаж наружнего блока

Есть два способа:

  • Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
  • Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.



Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

  • Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
  • Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок


Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Как снять кондиционер

Чтобы снять внутренний настенный блок, поступают следующим образом:

  • снимают крышку корпуса;
  • отсоединяют кабели и провода;
  • обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
  • обрезают дренажную трубу, сливают конденсат;
  • «отщелкивают» защелки крепления корпуса к монтажной пластине;
  • снимают блок и откручивают со стены пластину.



Демонтаж зимой

Кондиционер может работать и в зимнее время. И не только в качестве обогревателя, но и в режиме охлаждения (например, в помещениях где стоят серверы).

Примечание. Собрать фреон в конденсаторе наружного блока можно только при работе в режиме охлаждения — в режиме обогрева он уже работает как испаритель.

Особенность работы в зимнее время в этом режиме в том, что есть нижний предел температуры, на который влияет тип хладагента, вид кондиционера и дополнительное оснащение. Эта зависимость еще связана с особенностями устройства компрессора — он масляный, а масло загустевает при низких температурах. У обычных кондиционеров нижняя рабочая температура лежит в пределах от +5°C до -5°C, у инверторных — до «минус» 15-25°C.

Перед демонтажем сплит-системы надо учитывать эти нюансы. И если температура ниже указанного предела, а кондиционер не оснащен «зимним комплектом» с подогревом картера компрессора, то чтобы снять наружный блок надо использовать станцию откачки и сбора фреона (у него стоит безмасляный компрессор).

Демонтаж кондиционера своими руками с сохранением фреона

В жизни иногда бывают ситуации, когда мы изменяем место жительства или просто переезжаем в новую квартиру. Вместе с нами переезжает все имущество и мебель, сюда же относится и кондиционер. В этом материале мы расскажем, как самостоятельно демонтировать кондиционер, чтобы потом его можно было установить в новом жилище.

Содержание статьи:

Способы демонтажа сплит — систем

Если кондиционер оконного или мобильного типа, то нужно лишь немного потрудиться, чтобы извлечь агрегат из окна или, в случае с мобильным охладителем, просто демонтировать воздуховод. Другое дело, когда требуется разобрать сплит – систему, где наружная и внутренняя части соединены трубками с хладагентом, проходящими сквозь стену. Так как потребуется установка охладителя на новое место, то нежелательно при разборке выпустить весь фреон или его часть в атмосферу. Понятно, что потеря фреона приведет к дополнительным затратам по заправке агрегата новым хладагентом, чего вполне можно избежать.

Существует 2 способа, с помощью которых можно отсоединить трубки от наружного аппарата и не выпустить хладоноситель. Оба эти способа основаны на циркуляции хладагента в различных агрегатных состояниях. Обратите внимание, что соединительные медные трубки имеют разный диаметр. Это сделано потому, что по одному, меньшему каналу фреон движется в виде жидкости, а по трубке большого диаметра в наружный блок он поступает как газ.

Суть операции заключается в том, чтобы весь хладоноситель оказался в одном месте – наружном блоке сплит — системы. После этого можно смело отсоединять от него магистральные трубки.

Если при включенном агрегате перекрыть патрубок с жидким хладагентом, уходящим из наружного блока в дом, то компрессор достаточно быстро перекачает весь газообразный фреон в наружный аппарат. Как уже было сказано, операцию можно произвести двумя способами:

  • «на глазок», следуя советам опытных специалистов;
  • с помощью манометрического коллектора.

Демонтаж кондиционера с сохранением фреона

Перед началом демонтажа следует подготовить все инструменты. Это разводной ключ для вращения разных гаек или набор рожковых ключей, шестигранник для открывания сервисных вентилей сплит – системы и отвертка. Кроме того, вам потребуются услуги помощника хотя бы потому, что самому снять кондиционер со стены достаточно тяжело.

Последовательность выполнения операции первым способом следующая: с сервисных вентилей наружной части скручиваем защитные колпачки и вставляем шестигранник в шлицы жидкостного вентиля с более тонкой трубкой (как правило, находится снизу). Затем включаем кондиционер на охлаждение в турбо – режиме. При этом выставляем самую низкую температуру воздуха, какая предусмотрена в вашей модели охладителя.

Совет. Если демонтаж кондиционера своими руками производится в квартире высотного дома, то функции по включению / выключению сплит – системы лучше доверить помощнику, поскольку вам удобнее будет иметь свободными обе руки.

После включения магистраль с жидким хладагентом перекрывается путем закручивания вентиля, в который мы ранее вставили шестигранный ключ. С момента закручивания засекаем 1 минуту, в течение этого времени весь фреон должен перекачаться компрессором в наружный блок. Промежуток времени выбран согласно советам опытных монтажников, оттого этот метод и называется – «на глазок». По истечении минуты закручиваем и второй вентиль, перекрывая газовую магистраль, после чего надо немедленно выключить агрегат. Хладоноситель перекачан и можно браться за демонтаж.

Чтобы правильно выполнить демонтаж кондиционера, следует ослабить и открутить гайки крепления магистралей, отсоединить их, и скотчем либо изолентой тщательно обмотать патрубки, избегая попадания внутрь пыли или грязи при транспортировке. Затем с наружных участков фреоновой магистрали надо снять теплоизоляцию и вручную выровнять медные трубки, чтобы они легче проходили через отверстие в стене.

Внимание! Перед выполнением демонтажных работ следует отключить сплит – систему от электрической сети.

Далее, снимаем защитную крышку и ослабляем зажимы электрического кабеля, отсоединяем его и прикручиваем свободный конец к магистральным трубкам. Теперь остается только открутить гайки крепления наружного блока и вместе с помощником снять последний с кронштейна. Последняя наружная операция – демонтаж металлических кронштейнов.

Переместившись внутрь дома, снимаем лицевую панель агрегата и отсоединяем его от монтажной пластины. Магистрали вместе с кабелем можно демонтировать самостоятельно, открутив их от охладителя и аккуратно протянув сквозь стену. Эта же операция выполняется вместе с помощником, не откручивая трубки от агрегата. Последнее, что остается – это снять монтажную пластину со стены, теперь сплит – система полностью готова к транспортировке. Как произвести весь демонтаж, наглядно показано на видео:

Более правильно демонтировать кондиционер, перекачав фреон в наружный блок, ориентируясь по манометрическому коллектору. Последний подключается к сервисному патрубку с газообразным хладагентом и после включения агрегата и перекрытия жидкостного трубопровода на приборе видно, как в системе падает давление.

Когда оно достигнет нуля, необходимо закрыть второй вентиль, а охладитель сразу же отключить. Вся остальная процедура производится так же, как описано выше. Как данный этап выполнить правильно, можно посмотреть на видео:

Заключение

Демонтировать бытовые кондиционеры несложно и вполне реально это делать своими руками. Главное – правильно выполнить операцию по перекачке хладоносителя, не перепутав при этом последовательность операций.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

«Демонтаж кондиционеров?» – Яндекс.Знатоки

Мы не рекомендуем заниматься демонтажем кондиционера (сплит-системы) самостоятельно. В системе находиться газ под давлением, к тому же хладагент не безопасен, как для человека так и для окружающей среды. К тому же, для того чтобы правильно, без последствий для внешнего вида и функционала кондиционера снять оборудование, необходим минимальный опыт и знания устройства как внешнего так и внутреннего блока (действуя интуитивно и наугад велик риск поломки важных креплений, штуцеров и фреонопровода).

Однако если нет возможности обратиться к специалистам, мы советуем провести минимум подготовительных процедур:

1 Отключите кондиционер от электросети и убедитесь что питание отсутствует.

2 Перекройте краны на внешнем блоке (они имеют защитные гайки, снимите их, и подберите 6-ти гранный ключ подходящий вашему крану) поворачивая внутреннюю гайку по часовой стрелке до упора.

3 Открутите гайки которые удерживают медные трубки (или отрежьте медные трубки плоскорезами в 5 см от гаек) и электропровода подходящие к внешнему блоку, снимите блок с креплений.

4 Потяните на себя внутренний блок снизу (у внутреннего блока снизу есть клипсы, которые должны остаться целыми), так, чтобы он остался висеть на верхних креплениях кронштейна.

5 Открутите гайки удерживающие медные трубки (или отрежьте в 5 см от гаек медные трубки плоскорезами, так, чтобы гайки и заводские штуцеры остались на заводских трубках кондиционера) отсоедините электропровода и снимите кондиционер с креплений.

6 Снимите крепление со стены (данный кронштейн-крепление является уникальным для каждой модели, не потеряйте его) и плотно прикрепите кронштейн и пульт к внутреннему блоку кондиционера скотчем.

Мы хотим еще раз подчеркнуть, что демонтаж кондиционера ДОЛЖЕН ВЫПОЛНЯТЬСЯ СПЕЦИАЛИСТАМИ, данная инструкция представлена как крайний и необходимых вариант. В городе Красноярске мы сможем помочь Вам и проконсультируем по всем вопросам. Пишите нам или заходите на наш сайт TORNADO.

Установка кондиционера своими руками: как правильно

Системы кондиционирования давно превратились из элементов роскоши в офисах и жилищах олигархов, в доступный и фактически обязательный атрибут любого помещения, в котором есть люди. Кроме того, климатическими системами оснащаются помещения, в которых установлена аппаратура, требовательная к температурным условиям. Например, серверное оборудование.

Стоимость современной системы не так высока, качественное оборудование можно приобрести безо всяких кредитов, в рамках одной зарплаты. С учетом жаркого лета даже за Уралом, можно говорить о том, что кондиционерами оснащено не менее 50% жилого фонда, и эта цифра уверенно движется в направлении 100%.

Поскольку современные климатические установки стандартизованы, их монтаж не представляет особой сложности. Однако стоимость работ увеличивает затраты на 30–50%. Поэтому у экономных хозяев практикуется установка кондиционера своими руками.

Возможные ограничения

Особых требований к таким работам нет, правила установки кондиционера обычно регламентируются требованиями СЭС (в каждом регионе они могут отличаться). Кроме того, некоторые муниципалитеты могут вводить ограничения, касающиеся эстетики. Например, в исторических центрах, или в постройках, которые отнесены к культурному наследию (либо являются историческими памятниками), местные власти могут устанавливать особые правила установки кондиционеров на фасадах зданий. Часто такие ограничения вообще запрещают изменять внешний облик архитектурного сооружения. В таких случаях климатические системы с внешними модулями монтируются на крыше (при условии, что их не будет видно).

Установка кондиционера 1

С технической точки зрения никаких дополнительных сложностей, разве что магистраль с фреоном будет существенно длиннее (а значит стоимость работ по монтажу вырастет). Еще одна возможная проблема — отсутствие защиты от вандалов и злоумышленников (воров). Когда внешний модуль расположен на стене здания, он недоступен для внешнего вмешательства.

Иногда, буквальное выполнение подобных требований приводит к эстетическому абсурду.

Установка кондиционера 2

В некоторых случаях, проблема организации климата (особенно, если это самостоятельная установка кондиционера) решается подбором моделей:

  • оконный кондиционер не так сильно изменяет облик исторического здания;
  • напольные системы вовсе не видны снаружи.

Мы рассмотрим все способы, как установить кондиционер своими руками, за исключением канальной системы климата.

Для справки: канальное кондиционирование предполагает отдельное аппаратное помещение с мощной охладительной системой. Из этого помещения расходятся воздуховоды (вентиляционная система) в каждую квартиру (офис).

Также учитываются требования безопасности монтажа наружных блоков. Тяжелое оборудование, размещенное на высоте нескольких десятков метров, представляет потенциальную опасность при падении. Поэтому кронштейны креплений должны быть надежными.

Электрическая схема подключения кондиционера должна соответствовать Правилам устройства электроустановок (ПУЭ), как любой мощный электроприбор. Кроме того, потребление энергии не может превышать технические условия (ТУ) вводного подключения объекта. Перед приобретением, необходимо произвести расчет суммарной мощности ваших электроприборов, и сравнить полученный результат с ограничениями, установленными предприятием, которое поставляет электроэнергию. Желательно, чтобы не возникало необходимости отключать климатическую систему при включении бойлера или утюга. Иначе это может привести к перегрузкам, и возникновению аварийных ситуаций.

Установка кондиционера 3

Рассмотрим основные виды кондиционеров с учетом особенностей монтажа и подключения

Несмотря на большое разнообразие систем кондиционирования, их можно разделить на 3 основные группы (без учета централизованных систем вентиляции и охлаждения):

Напольный кондиционер (второе название — мобильный)

С технической точки зрения, вопросов, как установить напольный кондиционер, возникать не должно. Это самодостаточное устройство, как правило, на колесиках. Такой блок можно устанавливать где угодно, выполнив лишь условие по свободному пространству вокруг вентиляционных отверстий.

Установка кондиционера 4

Этот тип кондиционера по определению подключается самостоятельно, поскольку работы по его монтажу отсутствуют, как класс. Но есть одна особенность, которая определена принципом работы любого охлаждающего устройства.

Кондиционер не вырабатывает холод из ничего (иначе это противоречило бы Закону сохранения энергии). Он разделяет массу воздуха на горячий и холодный. То есть, рабочий поток становится холоднее, а отработанный более теплым. Для примера, рассмотрим холодильник. Вырабатываемый холод остается внутри, в герметичном корпусе. А избыток тепла выводится в помещение, вокруг радиатора на задней стенке.

В случае с кондиционером, эти два потока неизбежно смешаются, сохраняя среднюю температуру в помещении. Стало быть, «лишнее» тепло надо куда-то отводить. Например, на улицу. Для этого у напольного кондиционера есть воздуховод (рукав), который надо соединить с выходным фланцем за пределы помещения.

Установка кондиционера 5

Если рукав просто вывести в форточку, теплый воздух будет затягивать в помещение, резко снижая эффективность. Поэтому отверстие должно быть герметичным.

Идеальный вариант — предусмотренная секция в окне. Если вы заказываете стеклопакет, и в перспективе планируете приобрести мобильный кондиционер, оговорите это в техническом задании. При отсутствии такой возможности, можно установить диффузор в форточку. Большинство владельцев металлопластиковых окон могут возразить: современные рамы не имеют классических форточек. Для этого предусмотрены специальные вставки в открывающиеся полноразмерные фрамуги.

Установка кондиционера 6

Выглядит примитивно, при этом работает на 100%. Главное, предусмотреть надежный фиксатор положения приоткрытого окна.

Кроме образования «лишнего» теплого воздуха, у любого кондиционера присутствует еще один побочный продукт: конденсат. На иллюстрации показана правильная установка мобильного кондиционера своими руками:

Установка кондиционера 7

Обратите внимание на нижний элемент — поддон для сбора конденсата. Конструкция предполагает, что вода будет испаряться естественным путем, восстанавливая влажность в помещении.

Информация: при прохождении комнатного теплого воздуха через соты испарителя (холодного радиатора), влага остается на металле, и стекает в поддон. Мало того, что воздух при этом осушается, жидкость надо куда-то девать.

В стационарных кондиционерах, предусмотрен дренажный шланг, по которому конденсат стекает в канализацию либо на улицу (все видели, как с наружного блока капает вода). Но мобильный кондиционер стоит на полу, и дренаж обеспечить невозможно. Поэтому за состоянием поддона необходим постоянный контроль. Иначе ваш паркет или ковровое покрытие будут безнадежно испорчены.

Преимущества мобильного кондиционера:

  • Нет понятия работы по установке и монтажу.
  • Можно оперативно установить в любой комнате.
  • Не требуется сверлить стены.

Недостатки:

  • Низкая эффективность.
  • Шум в помещении.
  • Необходимо следить за конденсатом.

Оконный кондиционер (моноблок)

Так же, как и мобильный, этот агрегат выполнен в одном корпусе. Только испаритель и конденсатор (горячая часть) расположены в противоположных частях блока. Правильный монтаж предусматривает, что горячий радиатор будет снаружи, и отработанный теплый воздух не попадет в кондиционируемое помещение. На иллюстрации видно, каким образом разделяются внутренний и наружный объемы внутри корпуса.

Установка кондиционера 8

Перегородка внутри моноблока, в идеале должна быть в одной плоскости со стеной, в которой установлен кондиционер. Если такой монтаж невозможен, необходимо обеспечить свободное пространство вокруг вентиляционных отверстий. Конструктивно их четыре:

  • втягивание воздуха из помещения, для прохода через охладитель;
  • выход охлажденного воздуха в помещение;
  • забор наружного воздуха для охлаждения горячего конденсатора;
  • выход нагретого воздуха на улицу.

Эти потоки не смешиваются в корпусе, благодаря той самой перегородке. Конденсат стекает в поддон, и выводится из корпуса на улицу.

Куда устанавливать моноблок

Этот тип не зря называется оконным. Типичное место для монтажа — форточка или специальный проем в оконной раме. Конечно, идеальное место — это отдельный проем в стене здания. Однако с технической точки зрения, выполнить такую нишу достаточно сложно. Поэтому приходится жертвовать площадью остекления.

Как установить оконный кондиционер с соблюдениями мер безопасности? Если есть возможность изменить конфигурацию окна, лучшее место — это прочный подоконник. Опять же, при замене старых окон на стеклопакеты, надо предусмотреть глухой диффузор, который можно извлекать на лето, а зимой возвращать на место. Так и кондиционер целее будет (комнатное хранение), и в холодное время года не будет лишних щелей: обеспечить 100% герметичность довольно сложно. Не пеной же его задувать.

На практике, чаще всего моноблоки устанавливаются в форточку (благо размеры можно подобрать с точностью до сантиметра). Это достаточно просто с точки зрения подготовки: нет необходимости переделывать окно. Однако оконный кондиционер достаточно тяжелый: в одном корпусе расположен компрессор, два радиатора (конденсатор и испаритель), а также электромоторы с вентиляторами. Весит он не менее 15 кг, поэтому установка оконного кондиционера в квартире своими руками должна обеспечить безопасность. Иначе останетесь без окна и без комфортного климата.

Необходимо смонтировать надежную опору, под углом 1–2 градуса уклона наружу.

Установка кондиционера 9

При установке в форточку также предусматривается демонтаж для зимнего хранения.

Идеальный монтаж оконного блока

В западных странах практикуется установка сдвижных окон, в которых форточка образуется вертикальным перемещением фрамуги наверх. Это оптимальное место для летней установки моноблока климатической системы. Окно поднимается, в проем устанавливается специальная рамка с раздвижными шторками.

Установка кондиционера 10

Кондиционер закрепляется на горизонтальной площадке, опираясь на подоконник. Сдвижные шторки плотно охватывают корпус, препятствуя попаданию уличного воздуха в помещение. При этом форточка остается функциональной: можно поднять ее, открыв доступ воздуха на выключенным моноблоком.

Рассмотрим некоторые нюанса монтажа оконных моноблоков:

  • про небольшой наклон в сторону улицы мы уже говорили: это необходимо для предотвращения затекания конденсата в помещение;
  • даже идеально изготовленный кондиционер при работе немного вибрирует, поэтому необходимы резиновые (поролоновые) демпферы, чтобы не треснули стекла;Установка кондиционера 11
  • необходим крепеж, который будет препятствовать горизонтальному перемещению тяжелого блока;
  • как и для других конструкций, ничего не должно препятствовать свободному прохождению воздуха: изнутри штора, снаружи ветки.

Преимущества оконного кондиционера:

  • Простота установки: нет необходимости контролировать заправку после монтажа.
  • Компактные размеры, при этом обеспечивается неплохая производительность.
  • Стены останутся целыми.

Недостатки:

  • Занимает много места, частично перекрывает площадь освещения.
  • Как правило, требуется демонтаж на зиму.
  • Поскольку компрессор расположен в общем корпусе, высокий уровень шума.
  • Чаще всего приходится устанавливать на подоконник, поэтому поток холодного воздуха оказывается на уровне туловища человека.

Сплит системы

Если по причине нехватки места, возникает вопрос: где установить кондиционер в квартире, присмотритесь к системе с раздельными блоками (так называемые сплит системы). Компрессор с испарителем размещены в уличном модуле, а система охлаждения находится внутри. Таким образом обеспечивается эстетика внутри квартиры, и появляется некоторая свобода в размещении.

Установка кондиционера 12

Принцип работы сплит системы ничем не отличается от любого другого кондиционера. Просто функциональные модули разнесены территориально и соединены между собой трубками для движения хладагента (фреона). Когда домашние мастера разбираются, как самостоятельно установить кондиционер с раздельными блоками, этот пункт вызывает больше всего вопросов. Моноблочные системы заправляются на заводе, и продаются полностью готовыми к эксплуатации. А сплит систему нужно соединить трубками, и обеспечить заправку фреоном.

Установка кондиционера 13

На самом деле, наружный модуль поставляется уже заправленным. Просто перед штуцерами для подключения соединительных трубок, расположены краны, и они перекрыты. После соединения из открывают, и хладагент распределяется по всей системе, включая внутренний блок.

Однако правильный монтаж предусматривает опрессовку (проверку герметичности под давлением) и вакуумирование перед запуском фреона. То есть, из системы трубок и внутреннего блока необходимо удалить воздух. К тому же длина трубок может быть различной, в зависимости от расстояния между внутренним и внешним модулями. В некоторых случаях требуется добавление фреона перед запуском. Поэтому самостоятельный монтаж сплит системы чаще всего сопровождается вызовом мастера на финальном этапе.

Установка кондиционера 14

На каких работах можно сэкономить (в смысле самостоятельного выполнения)

Разумеется, монтаж внутреннего модуля. Правило одно: он должен быть выше, чем наружный, о расположен строго горизонтально. Затем необходимо просверлить отверстия на улицу для двух трубок, дренажного шланга и сетевого управляющего кабеля. При определенных навыках это несложно.

И, наконец, самая «интересная» часть работы: монтаж наружного модуля. Особенно если вы живете на 10 этаже. Тем не менее, можно обойтись без промышленных альпинистов и подъемной вышки. Если кондиционер располагается под окном, можно выполнить монтаж изнутри квартиры.

Любые наружные работы обязательно должны выполняться с помощью страховочного оборудования.

Делать так, как показано на картинке ниже крайне опасно и категорически запрещено!

Установка кондиционера 15

Также при выполнении таких работ обязательно нужен помощник. Соблюдение мер безопасности в приоритете!

После закрепления блоков на своих местах, производится соединение из между собой медными трубками для хладагента. Для выполнения этих работ потребуется специальный инструмент:

Установка кондиционера 16

С его помощью трубки режутся, развальцовываются, снимаются фаски. Тут надо принять решение: выполнять соединительные операции самостоятельно (с покупкой инструмента), или заплатить установщику, сэкономив на монтаже блоков. Все равно, если вы просто подключите трубки и не проверите систему (с вакуумированием) охлаждение может быть неэффективным.

Установка кондиционера 17

Как подключить кондиционер к электросети? В сравнение с креплением блоков и запуском фреона, это простая задача. Отдельная линия питания, УЗО, защитный автомат, заземление. Понятно, что многие «мастера» обходятся без этого. Однако требования ПУЭ надо выполнять. Иначе вы можете попасть под поражение электротоком.

Важно! Перед включением любого типа кондиционера, убедитесь в том, что транспортировочные блокировки вентиляторов демонтированы.

При выборе места для внутреннего блока, необходимо решить, как правильно установить кондиционер в спальне или детской комнате? Если на постель будет дуть холодный воздух, комфорт сменится простудой. Поэтому модуль размещается около окна, поперек кровати, чтобы прямой поток не пересекал вертикальную проекцию постели.

Важно: установка кондиционера в деревянном доме, вне зависимости: оконного или настенного, не предусматривает особых ограничений.

Необходимо лишь убедиться в отсутствии пожарной опасности, и учитывать прочностные характеристики материала. Проводка, которая возможно будет проходить через стену, должна быть уложена в стальную трубу. Трубки и шланги также прокладываются с помощью втулки (можно пластиковой) для того, чтобы дерево не отсырело от конденсата.

Вывод

Мы рассмотрели типовые вопросы монтажа климатических систем. С большинством работ можно справиться самостоятельно, вызов мастера требуется лишь при заправке фреоном. Кроме явной экономии, самостоятельная установка кондиционера дает уверенность в надежности монтажа. Вы полностью контролируете процесс.

Видео по теме

Хорошая реклама



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
