Каркасно-щитовой дом своими руками: пошаговая инструкция по сборке

Строительство каркасно-щитового дома представляет собой пошаговую инструкцию по сборке отдельных элементов конструкции, которая сводится к повторению однотипных действий. Скорость возведения силами нескольких человек, имеющих детальный план и понимающих принципы данной работы, может составлять месяц или два. Возведение каркасно-щитового дома своими руками имеет ряд специфических преимуществ перед привлечением бригады профессиональных монтажников:

• отсутствие дополнительных наценок на стройматериалы и работу;
• возможность временного приостановления работ практически на любом этапе без выплаты неустоек;
• минимальные затраты в сравнении со строительством из иных видов материалов.

Этапы строительства

Существует несколько методик сборки каркасного дома, среди которых наиболее подходящим для самостоятельной реализации является «канадская платформа». Особенностью этого способа является то, что на первом этапе строительства полностью возводятся полы, которые в дальнейшем служат опорным основанием для стенового и кровельного каркаса.

Фундамент

Выбор типа фундамента производится на этапе проектирования дома и осуществляется с учетом геологической карты участка, предполагаемой массы здания, специфики расположения грунтовых вод, ветровых и снеговых нагрузок в конкретном регионе. Для каркасно-щитовых построек рекомендуются следующие типы оснований:

• Свайный. В этом случае в качестве несущих элементов используются винтовые столбы промышленного производства, количество и диаметр которых выбираются в соответствии с габаритами строения, а установка в грунт может быть произведена своими силами посредством системы рычагов.
• Столбчатый. В этом случае для изготовления опор используются закопанные асбоцементные трубы, внутрь которых заливается цемент.
• Ленточный. В этом случае фундамент организуется традиционным образом, с проведением земляных работ, установкой опалубки и послойной заливкой бетона. Единственным отличием будет являться уменьшенное заглубление, что обуславливается относительно малой массой здания.

На завершающем этапе работ производится гидроизоляция фундамента, которая может быть выполнена как рулонным, так и жидким материалом.

Полы

Каркасная технология подразумевает устройство двухслойной конструкции из несущего основания и непосредственно чернового настила. На первом этапе по периметру гидроизолированного фундамента укладывается лежень из доски или бруса, выравнивается по внешнему краю и закрепляется с помощью шпилек. После этого на него монтируется обвязка из установленных на ребро досок, к которой с шагом в 300 мм – 500 мм крепятся лаги для чернового пола, поверх которого будут размещены балки перекрытия. Между лагами укладываются слои утеплителя (плиты пенопласта или схожего с ним материала, не подверженного воздействию сырости). При этом стыки второго слоя (как торцевые, так и боковые) не должны совпадать со швами первого уровня, для чего листы материала укладываются «вразбежку».

При изготовлении своими руками чистового напольного настила наиболее сложной задачей является сплачивание шпунтованных досок. Для этого первый элемент укладывается пазом вплотную к стене, а следующий – обрезается по длине таким образом, чтобы его торец приходился на балку перекрытия. Предварительное соединение паза производится путем простукивания молотком крайней доски через деревянную прокладку, а окончательное – прогоном клиньев между доской и временной рейкой, набитой на балки на расстоянии ширины следующей доски.

Стены

Технология возведения каркасных конструкций подразумевает два возможных способа реализации этого этапа. В первом случае стена или ее составные элементы собираются на полу до состояния готовой детали, которая в дальнейшем поднимается, выравнивается и закрепляется на обвязке фундамента. Во втором случае каркас стены собирается по месту согласно плану дома и пошаговым инструкциям по монтажу. Для самостоятельного строительства каркасно-щитового дома более подходящим будет второй вариант, при котором значительно проще соблюсти точность установки элементов при минимальном привлечении рабочей силы.

Детальная сборка каркаса производится поэлементно, начиная с нижней обвязки, после которой монтируются угловые стойки, промежуточные распорки, мауэрлат и т.д. Такую работу будущий владелец способен выполнить своими силами или с помощью одного помощника.

Кровля

Самостоятельное изготовление кровельных деталей для каркасно-щитового дома является достаточно сложной задачей. Стропила должны быть выполнены по единому лекалу, а доски обрешетки – не иметь кривизны. Альтернативой является применение стропильных ферм промышленного производства, что также позволит и значительно ускорить процесс.

Технически, для каркасного дома может быть выбран любой тип кровли. Однако при строительстве своими руками необходимо не только соотнести сложность работы с собственными возможностями, но и сразу определиться с типом кровельного материала, под который выбирается соответствующий уклон скатов крыши:

• 10° и более – для профилированных листов,
• 12° и более – для битумной черепицы,
• 12° – 60° – для асобцементного шифера,
• 15° и более – для ондулина (увеличение уклона возможно при усилении обрешетки),
• 20° и более – для металлочерепицы своими руками,
• 20° – 60° – для полимерно-песчаной черепицы,
• 25° – 60° – для керамической черепицы.

Утепление

Наиболее распространенным и экологичным видом утеплителя в сфере каркасного домостроения является минеральная (базальтовая) вата, которая производится как в виде рулонного материала, так и в форм-факторе готовых матов различной плотности. При проведении работ своими силами проще использовать уже подготовленные листы, которые размещаются между стойками каркаса и держатся за счет собственной упругости.

Для защиты утеплителя от влаги и испарений маты с обеих сторон покрываются рулонной мембраной. Изнутри дома нашивается слой пароизоляции, а с внешней стороны – гидро- и ветрозащитный материал, обладающий односторонней паропроницаемостью. Использование такого «стенового пирога» дает возможность максимально эффективно реализовать теплоизоляционные свойства базальтовой ваты. При самостоятельном утеплении постройки необходимо соблюдать тот же принцип «разбежки», что и при укладке пенопласта. Стыки матов и рулонных мембран не должны пересекаться в одной плоскости.

Таким образом, имея подробный план здания, выполняя пошаговые инструкции по детализации работ и соблюдая указанные нюансы, строительство каркасно-щитового дома реально выполнить своими руками, при необходимости привлекая к некоторым этапам добровольных помощников. Если вы не хотите тратить свое время и силы, то вы всегда можете обратиться за помощью к профессионалам. Ознакомиться с проектами готовых каркасных домов, вы можете на этой странице.

Каркасно-щитовой дом своими руками

Краткое содержание статьи:

Здания каркасного типа пользуются огромной популярностью у застройщиков. Основными положительными качествами таких зданий считается высокая скорость возведения постройки, минимальное количество финансовых вложений, использование экологически чистых материалов. Из нашей статьи узнаем, как построить каркасно-щитовой дом своими руками, подробно ознакомимся с каждым этапом возведения здания.

Каркасный дом – какой он?

В основе каркасника – верхняя и нижняя обвязки. Они скрепляются между собой вертикальными стойками – ими формируется каркас ограждающих конструкций. Основа под напольное и чердачное покрытие состоит из деревянных балок, выполненных из бруса нужного сечения. Такие же пиломатериалы используются для изготовления стропил крыши. Для монтажа одноэтажного или многоэтажного каркасного дома их желательно подбирать максимально качественными – с хорошей несущей способностью.

В промежутках между стойками каркаса укладывают утеплитель. Толщина теплоизоляционного материала зависит от региона строительства здания. Утеплитель должен заполнять пространство между отделкой здания с внутренней и наружной стороны. Самыми популярными теплоизоляционными материалами считаются:

• пенополистирол;
• минеральная вата;
• пенопласт;
• эковата.

Для утепления чердачного перекрытия и пола применяются гранулы керамзита. После укладки теплоизоляции каркас зашивают влагостойкими материалами. Это может быть ОСП плита, бакелитовая фанера.

Если сравнивать каркасную конструкцию с постройками, сделанными из кирпича, ячеистых блоков или дерева, то наш вариант будет более лёгким. Для постройки здания нет необходимости закладывать массивный фундамент, что позволяет сэкономить бюджет. В качестве основания часто применяются винтовые сваи. Если есть необходимость, устройства подвала используется фундамент ленточного типа. Для защиты дома от воздействия влаги цоколь здания поднимают на 50-60 сантиметров выше поверхности земли.

Фундамент каркасному дому

Перед устройством траншей под ленточное основание или закладкой свай проводится разметка местности. Работу необходимо проводить по заранее разработанному чертежу. Габаритные размеры здания из проекта переносятся на местность – определяются места для установки свай или положение монолитного фундамента.

Траншеи для ленточного основания вырывают вручную или спецтехникой, что позволяет повысить скорость проведения работ. Глубина выемки зависит от промерзания грунта в конкретной местности. Этот параметр определяется предварительным исследованием грунтов. Устройство ям для установки свай проводится ямобуром, что позволит сократить время проведения работ.

В процессе устройства котлована в здание заводится канализационная сеть. Её трубы закладывают ниже уровня промерзания почвы, а если это технически невозможно – утепляют.

Ленточный фундамент

Это сплошной монолитный пояс под стенами каркасного дома. Такой фундамент надёжен и прочен. Позволяет равномерно распределить усилия от ограждающих конструкций. Именно монолитное ленточное основание рекомендовано для строительства двухэтажного каркасного дома. При изготовлении необходимо предусмотреть вентиляционные отверстия, предотвращающие скопление влаги.

Строительство ленточного фундамента начинается с рытья траншеи на нужную глубину. Затем выставляют опалубку из деревянных щитов. Конструкция должна возвышаться над поверхностью земли на 50-60 сантиметров. Такая высота фундамента предотвратит разрушение нижней обвязки от почвенной влаги. Далее вяжется арматура.

Бетонировать нужно слоями по всему периметру фундамента. Но если объём значительный, лучше заказать товарный бетон – обеспечится непрерывная укладка бетонной смеси, фундамент будет более надёжным.

Винтовые сваи

Этот фундамент подходит для участков с неустойчивыми рыхлыми почвами. Основными достоинствами конструкции считаются:

• большой выбор свай;
• возможность выполнения работ своими руками без привлечения специальной техники;
• относительная дешевизна;
• возведение основания в короткие сроки в любое время года.

Перед тем, как построить каркасный дом своими руками необходимо определиться с количеством, размером свай. Их габариты определяются нагрузками – для возведения жилых домов используются сваи сечением от 90 до 220 мм.

При установке свай увеличенной толщины не обойтись без помощи специальной техники. А тонкие винтовые сваи монтируются самостоятельно.

Устанавливают сваи несколько человек: например, двое строителей завинчивает их, а один постоянно контролирует вертикаль. После достижения нужной глубины, верхушки спиливают их по уровню – в горизонтальной плоскости.

Возведение каркаса

Для устройства каркаса необходимо подготовить деревянные брусья с сечением 15х15 либо 20х20 см, это будущая нижняя обвязка. Перед их укладкой на оголовки свай наносится горячая битумная мастика, затем укладывают несколько слоёв гидроизоляции из рубероида. Те же операции проводятся и с ленточным фундаментом. Дополнительно брус покрывают антисептиком, он защитит материал от гниения и появления плесени.

Нижняя обвязка

Брусья укладывают по всему периметру постройки. При недостающей длине их сращивают – делают надрезы на половину толщины на расстоянии 30-40 сантиметров от торца, затем срубают лишнюю древесину. Заготовки скрепляют между собой деревянным нагелем.

К оголовкам свай обвязка крепится винтами. По верху обвязки закрепляют доску – для крепления вертикальных стоек.

Черновые полы

Существует несколько вариантов чернового пола для каркасного домостроения. Каждая конструкция имеет свои особенности, поэтому остановимся на них более подробно.

Бетонный пол

При устройстве ленточного фундамента в каркасном доме практикуется устройство чернового пола по земле. Потребуется подсыпка, гидроизоляция, утепление, ну и собственно сама стяжка. Необходимо определить точный уровень чистового пола – особенно это актуально в планировании тёплого водяного контура – его трубы будут дополнительно перекрываться выравнивающим слоем цементно-песчаного раствора.

При монтаже бетонного пола необходимо строго придерживаться технологии проведения работ.  Уплотняется «подушка», настилается гидроизоляция с заходом на стены высотой 10-15 см. Её стыки тщательно герметизируются. Плёнка будет препятствовать проникновению влажности от грунта в помещение.

На следующем этапе работ устанавливаем маячные рейки – ими определяем необходимую высоту и общий горизонт. После заливаем бетонную смесь, раствор разравниваем правилом по маякам. В последствии на черновой пол уложатся трубы тёплого пола, повторно подольются стяжкой под финишное половое покрытие.

Деревянный пол

Черновой деревянный пол монтируется промеж балок, реже подшивается снизу. Обычно их устанавливают с шагом 0.6-1 м. Балки врубаются в обвязку, либо укладываются в закреплённые на ней металлические опоры для бруса. По нижнему краю балок набиваются черепные бруски, на них и раскладываются доски или щиты чернового пола.

Впоследствии для утепления между лагами закладывают теплоизоляционный материал, изолируя его сверху и снизу пароизоляционной плёнкой.

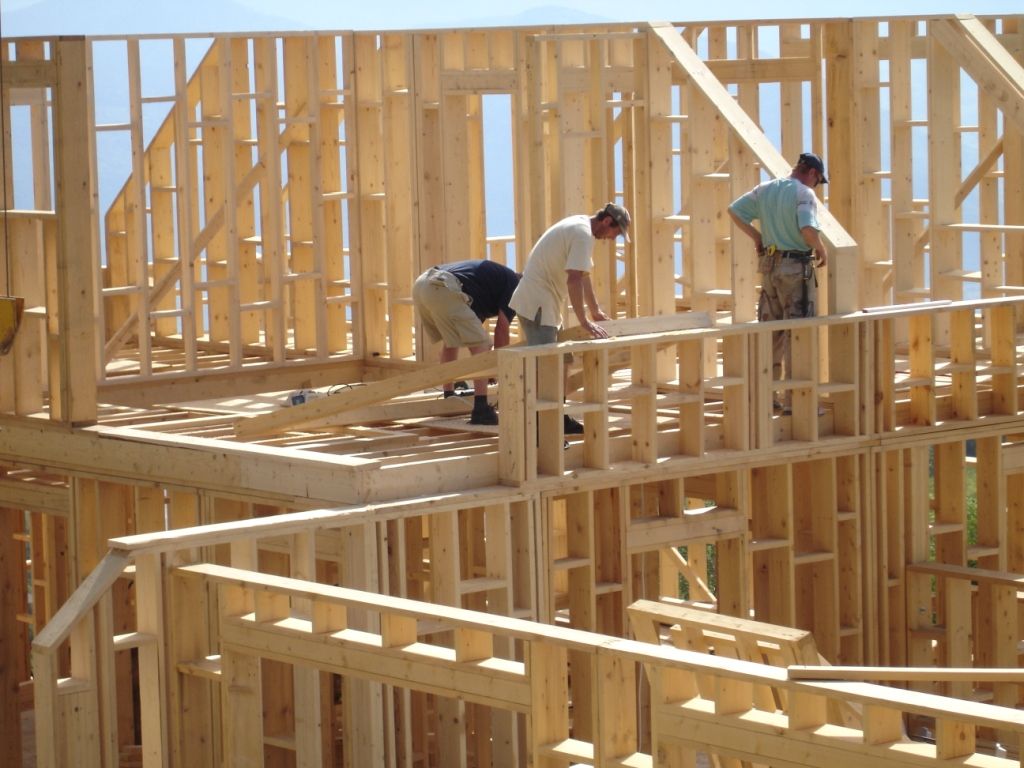

Каркасы стен, верхняя обвязка

Строительство стен каркасного дома обычно идёт по двум основным схемам:

• Метод подгонки по месту подразумевает постепенное возведение несущих конструкций.
• Сборка отдельных фрагментов конструктива – каркасов стен, на «земле» и последующая установка конструкции в вертикальное положение.

Именно для повышения эффективности этих методов каркасного строительства разработана Канадская технология на основе использования СИП-панелей.

Читайте также: «Читать также: «Строительство домов по канадской технологии.

Далее опишем каждый из способов каркасной сборки более подробно.

Метод «по месту»

Пошаговая инструкция сборки стен каркасного дома:

• Изучается проектная документация – приступать к строительству каркасного дома без проекта чревато многочисленными переделками.
• Размечается площадка. Во время проведения работ необходимо тщательно проверять свои действия, контролировать «прямые» углы каркасного дома промером диагоналей.
• По готовому фундаменту устанавливается нижняя обвязка из бруса.
• Начинаем строить стены. Вертикальные брусья устанавливаются с шагом, который обеспечит прочность конструкции. Желательно. Чтоб он соответствовал ширине утеплителя. Сначала монтируются угловые стойки, их положение фиксируется временными укосинами. Следующими устанавливаются брусья для дверных и оконных проёмов. Они имеют увеличенную толщину, что позволяет усилить конструкцию. Стойки необходимо устанавливать правильно – вертикальное положение проверяется отвесом, либо строительным уровнем в двух плоскостях.
• Теперь необходимо построить верхнюю обвязку. Ей скрепляются верхние части стоек.
• Дополнительно закрепляются укосинами угловые брусья. Эти элементы принимают на себя ветровые нагрузки, предотвращают расшатывание стен.
• Если в проекте подразумевается обшивка каркаса листами фанеры или ОСП, необходимо делать диагональные укосины, но они не должен выходить за плоскость стены.
• Закрепляется гидроизоляционная плёнка, стыки проклеиваются скотчем.
• Закладывается утеплитель.
• С внутренней части дома утеплитель укрывается пароизоляционной плёнкой.
• Стены обшиваются плитами, обеспечивающими дополнительную прочность стены. В последствии на них – материалы под финишную отделку.

При постройке верхней обвязки угловые брусья соединяются методом врубки, вертикальные стойки закрепляются металлическими уголками. Для повышения прочности конструкции применяются диагональные укосины. Для установки потолочных балок используются перфорированные кронштейны или металлические уголки.

Главным преимуществом метода считается простота, пользователь сам устанавливает стойки и другие элементы конструкции.

Сборка и установка отдельных каркасов

При монтаже отдельных стен верхняя обвязка устраивается особым образом – делается перевязка наружных стен с внутренними перегородками. Основным достоинством метода считается удобство сборки, простой контроль углов и размеров каркаса. Ознакомимся с пошаговой инструкцией монтажа платформы:

• Делается разметка и доски режутся по размерам, которые указаны в проекте.
• Собирается каркас стены, усиливается перемычками укосинами. В нём сразу готовятся оконные и дверные проёмы.
• Снаружи, на каркас крепится гидрозащитная плёнка – используются степлер и скобы.
• Прибиваются рейки контробрешётки, которые будут отсекать внешнюю обшивку стен от мембраны – обеспечат вентиляционный зазор.
• Поверх – влагостойкая фанера или листы ОСП.
• Стена поднимается и фиксируется распорками в вертикальном положении.
• Так же собираются и остальные стены дома – устанавливаются на свои места.

В последствии они заполняются теплоизоляционным материалом, конструкция зашивается изнутри.

Крыша

Монтаж крыши начинается после установки балок верхнего перекрытия. Они укладываются поверх, или врубаются, либо крепятся к стене в местах установки вертикальных опор. Для лучшей фиксации их с обеих сторон закрепляют металлическими уголками. Далее можно приступать к монтажу стропильной системы. Для удобства работ поверх балок временно настилаются доски.

Стропильные фермы собираются на земле, либо прямо на верхнем перекрытии. Устанавливаются вертикально, на свои места. Повысить надёжность стропильной системы помогают стойки и укосы – их дополнительно устанавливают при больших пролётах крыши.

На следующем этапе работ настилается кровельная мембрана с перехлёстом в 10-15 сантиметров. Стыки скрепляются строительным скотчем. Поверх – бруски контробрешётки, для вентиляционного зазора. На них набиваются доски обрешётки. Если нужно – влагостойкая фанера под мягкую кровлю.

Далее начинаются кровельные работы. Для каркасного дома лучше выбрать лёгкие материалы – профлист или гибкую черепицу. Тяжёлые, например – шифер, создадут дополнительные нагрузки несущему каркасу дома. Фронтоны обшиваются листами ОСП.

Утепление

Утеплитель – минеральная вата или подобные изделия в виде матов. Материал имеет минимальный коэффициент теплопроводности, не повреждается грызунами, хорошо держится в каркасе за счёт собственной прочности. Минеральную вату рекомендовано использовать для утепления стен, перекрытий и крыши (если есть мансардный этаж). Для межэтажных перекрытий можно применить керамзит.

Отделка

После утепления можно приступать к отделке здания. Для обшивки дома снаружи используется виниловый или металлический сайдинг, вагонка или блок-хаус. Самым практичным и, как следствие, недорогим материалом является первый вариант. Для внутренней отделки помещений применяется гипсокартон с последующей окраской или оклейкой обоями, либо деревянная вагонка.

Заключение

С монтажом каркасного дома может справиться любой пользователь, но лучше выполнять подобные работы с помощником. Такие здания сравнительно легко возводятся своими руками, главное соблюдать инструкции, уметь обращаться с инструментом и следовать проекту. Каркасный дом возводится в короткие сроки, для его постройки необходимы минимальные финансовые вложения.

Каркасно-щитовой дом своими руками. Монтаж стен без спецтехники.

Каркасно-щитовой дом выбирают благодаря его относительной дешевизне, скорости возведения и возможности заселения сразу же после постройки. Ведь отделка стен не требуется, достаточно подключить коммуникации и можно начинать жить. При этом, чтобы построить дом из СИП-панелей, спецтехника не нужна. Обойтись можно своими силами.

Каркасный дом точно также собирается на месте из готовых элементов. На стройплощадку доставляются все необходимые стройматериалы, достаточно их собрать, как конструктор.

Но, чтобы еще больше удешевить строительство такого дома, каркасно-щитовые элементы можно изготовить самостоятельно. Конечно, для этого понадобятся отменные строительные навыки, ведь малейшая ошибка в измерениях способна привести к перекосу всего здания.

Правильное устройство фундамента – залог надежности всей постройки

С чего начинается строительство дома? Конечно же, с устройства фундамента! Но как выбрать оптимальный фундамент для своего дома, чтобы и надежность постройки не пострадала, и не переплачивать лишнего?

Типы фундаментов – их преимущества и недостатки

Итак, вариантов фундаментов всего три, все остальные – их вариации:

• ленточный;
• столбчатый;
• свайный или свайно-винтовой.

Ленточный фундамент требует выборки грунта на глубину ниже промерзания, что обезопасит его от сезонного пучения и проседания.

Для тяжелых зданий это оптимальный вариант, к тому же свой подвал никогда лишним не будет. Но это и самый дорогостоящий вариант, ведь придется позаботиться о правильной гидроизоляции, а количество залитого бетона прямо пропорционально глубине фундамента.

Столбчатый фундамент самый экономный и простой для устройства своими руками. С ним справится даже начинающий строитель без использования сложной и дорогостоящей техники. Для непучинистых и слабопучинистых грунтов и легких построек подходят мелкозаглубленные фундаменты.

В противном же случае глубина фундамента тоже должна быть ниже уровня промерзания грунта.

Фундамент на сваях является универсальным вариантом. Не нужна ровная площадка – по уровню выставляются сами сваи. Дом можно поставить даже на склоне, что существенно сокращает затраты на строительство. Но для забивания или вкручивания свай придется использовать специальную технику.

Устройство столбчатого фундамента – как не совершить непростительных ошибок

Итак, выбор пал на самый простой и экономный вариант фундамента – столбчатый. Но тут важно не продешевить, иначе в дальнейшем ошибки будет очень сложно исправить. Например, ни в коем случае нельзя ставить столбы просто на бетонную площадку!

Всего за сезон такой «фундамент» неравномерно уйдет в землю, перекосив весь дом.

Этапы устройства фундамента:

1. Разметка участка – обязательный этап. Место под столбы размечается колышками с натянутым между ними шнуром. Все углы обязательно выверяются, хотя отклонение в один-два градуса можно в дальнейшем сгладить нижней обвязкой.
2. Для незаглубленного фундамента, способного выдержать вес одноэтажного каркасного дома на непучинистом грунте, достаточно сделать углубления высотой 20 см – для песчаной подушки. Песок после засыпания тщательно трамбуется и проливается водой. Если песок просел, нужно досыпать его до нужного уровня, опять пролить у трамбовать. Для большей надежности под песчаную подушку можно уложить еще 15-сантиметровый слой гравия.
3. На песок устанавливаются бетонные блоки и выравниваются по уровню. Скрепляются блоки цементным раствором. После схватывания раствора можно крепить ростверк.

Распространенная ошибка – укладка бруса ростверка на столбы без правильной гидроизоляции.

Даже брус из лиственницы в таких условиях начнет гнить. В обязательном порядке под дерево укладывается рубероид в несколько слоев.

Согласно СНиПам, к фундаменту опорную доску ростверка нужно крепить анкерами диаметром от 12 мм. Для этого анкеры предварительно вмуровываются в столбы, а в досках просверливаются отверстия нужного диаметра. Чтобы деревянный ростверк не гнил, анкерные болты обрабатываются битумом вместе со столбами фундамента.

Укладка и утепление пола – о чем нужно знать

На ростверк монтируется нижняя обвязка. Лаги пола укладываются на опорные бруски и могут быть врезаны в брус обвязки или же крепиться к нему металлическими уголками с внутренней стороны.

Без цокольного этажа утеплению пола нужно уделить особое внимание, иначе задуваемый из подпола холодный воздух будет существенно ухудшать жилищные условия. А чтобы утеплитель прослужил долго, его нужно хорошо изолировать от попадания влаги.

Как не спутать гидроизоляцию с пароизоляцией и к чему это приведет

Гидроизоляционная пленка водо- и паронепроницаема с обеих сторон. Именно поэтому считается, что она должна находиться с наружной стороны и защищать утеплитель от воздействия внешней среды. Но в таком случае излишки влаги будут конденсироваться в утеплителе, ухудшая его свойства. Оптимальный выход – паропроницаемая ветроизоляция, не пропускающая влагу снаружи, но испаряющая ее изнутри.

Пароизоляция же защищает утеплитель от попадания паров, образующихся внутри здания. Она должна быть уложена с внутренней стороны вплотную к утеплителю. Но в случае с полом все не так однозначно, ведь вниз вода испаряться не будет, оседая как раз на уложенной на утеплитель пароизоляции.

Именно поэтому на пол поверх утеплителя пароизоляция укладывается с обязательным вентиляционным зазором между утеплителем и досками пола, позволяющим влаге испаряться.

Выбор утеплителя и технология укладки

Утеплитель укладывается на доски чернового пола. Они, в свою очередь, стелются попрек лаг на прикрепленные черепные бруски.

Черепной брусок прибивается или прикручивается саморезами по низу лаг.

Если же планируется использовать насыпной утеплитель, вместо необрезных досок для чернового пола можно использовать листы ОСБ.

Но как же выбрать утеплитель? Конечно, основным критерием всегда будет цена и доступность в конкретном регионе. Если же выбор довольно разнообразен, можно сравнить преимущества и недостатки самых популярных из них:

• опилки – натуральный и зачастую дешевый утеплитель, но требующий антисептической обработки и слеживающийся со временем;
• керамзит – натуральный и в некоторых областях дешевый утеплитель, но тяжелый и гигроскопичный;
• вермикулит – натуральный теплоемкий материал, не удерживающий влагу, но все же достаточно тяжелый;
• эковата – состоит из вторсырья, не содержит вредных добавок, но также слеживается со временем;
• минеральные утеплители – гигроскопичны, что требует повышенного внимания к гидроизоляции, но просты в укладке;
• пенопласт – негигроскопичный и очень легкий материал, но практически воздухонепроницаем, что не позволяет создать «дышащую» атмосферу в доме.

Монтаж стен каркасно-щитового дома без спецтехники

Если при строительстве кирпичного дома рука не поднимется настилать пол до возведения стен и крыши, скорость строительства каркасно-щитового дома позволяет устанавливать стеновые панели на уже готовый пол.

Главное, угадать с погодой и не начать строиться в сезон дождей.

Сборка щитов своими руками

Каркасный дом можно строить двумя способами – обшивать и утеплять уже готовый каркас или же сначала собирать отдельные элементы и лишь затем их устанавливать. Первый способ подойдет для небольших строений – веранд, закрытых беседок и пристроек. Если же предусмотрено масштабное строительство, бывает гораздо проще собрать дом из заранее подготовленных стен.

Для этого нужно:

1. Сделать замеры внешних стен, разметить на плане расположение оконных и дверных проемов. Довольно удобно подготовить детальную развертку.
2. Начать собирать каркас одной из стен. Внешняя сторона обшивается листами ОСБ, внутренняя остается открытой – уже после возведения дома можно будет делать утепление и прокладывать коммуникации.
3. В каркасе обязательно предусмотреть укосины! Без них дом сможет раскачать даже хрупкая девушка, не говоря о сильном порывчатом ветре.

Установка стен на нижнюю обвязку

Готовые рамы поднимаются и прикручиваются к балкам нижней обвязки. Сначала устанавливаются две противоположные стены, потом уже оставшиеся. Обойтись можно своими силами, главное, привлечь побольше помощников.

Чтобы стены не начали заваливаться, заранее предусматриваются внешние балки-ограничители, а уже установленные вертикально стены дополнительно фиксируются временными упорами.

После этого можно начать собирать внутренние перегородки.

Для наглядности на видео показана сборка стен каркасного дома и их поочередная установка:

Кровля щитового дома

Для придания жесткости постройке поднятые и скрепленные между собой стены дополнительно соединяются верхней обвязкой.

Важно не забывать, что балки верхней обвязки должны перекрывать места соединения и углы стыка – в противном случае возможно расшатывание всей конструкции в дальнейшем. И уже на верхнюю обвязку можно устанавливать стропильную систему и стелить кровельное покрытие.

Выбор кровельного материала

Для каркасного дома следует выбирать легкие материалы – это позволит не усиливать каркас стен и фундамент, что существенно снизит стоимость строительства. Так, каркасно-щитовые дома отлично смотрятся с:

• металлочерепицей;
• фальцевой кровлей;
• профнастилом;
• битумной черепицей;
• еврошифером.

Металлочерепица и профнастил достаточно просты в монтаже, но довольно шумны во время дождя. И если в доме благодаря хорошему слою утеплителя это практически незаметно, то находиться, например, в примыкающей беседке во время летнего ливня не очень комфортно. Фальцевая кровля одна из самых надежных, но довольно сложна в монтаже.

А так как она тоже собирается из металлических элементов, недостатки у нее такие же, как и у предыдущих вариантов.

Битумная черепица, ее еще называют мягкой, выглядит очень привлекательно, но требует сплошной обрешетки. С монтажом справится даже неспециалист, но труд это довольно кропотливый.

А вот еврошифер может стать отличным вариантом для кровли каркасного дома. Он легкий и прочный, укладывается листами, не требует особых навыков при монтаже и может крепиться на разреженную обрешетку.

Монтаж стропильной системы двускатной крыши

Есть два варианта сбора стропильных опор – непосредственно на стене, если готово межэтажное перекрытие, или же на земле с последующим поднятием их наверх. Последний вариант пригодится, если межэтажного перекрытия еще нет.

Что нужно знать при монтаже стропильной системы:

1. Шаг установки стропил – от 0,8 до 1,5 м. Лучше всего устанавливать стропила на опорные стойки стен и подбирать шаг в соответствии с ними.
2. Ригель – важный элемент стропильной конструкции, он обеспечивает необходимую жесткость кровли.
3. Если предусмотрена «открытая» крыша с приподнятой затяжкой, стропильные ноги крепятся не к стене здания, а к мауэрлату.
4. Сначала монтируются две крайние стропильные стойки и фиксируются временными опорами. Очень важно установить их строго вертикально, для чего можно использовать уровень или отвес.
5. Между установленными стропилами натягивается шнур – в самой верхней точке (там, где конек) и в самой нижней (лежащей на стене). По ним и будут устанавливаться все остальные стропила.

Утеплять крышу нужно лишь в случае устройства там жилого помещения. В противном случае будет достаточно хорошо утеплить пол чердака. Но если мансарда планируется жилой, пол не утепляется.

Укладывать утеплитель в подкровельное пространство можно с внешней стороны, если кровельное покрытие еще не уложено, или с внутренней. Первый вариант в некотором роде проще – утеплитель не нужно поднимать над собой. Но балансировать на крыше довольно сложно, поэтому выбор тут исключительно индивидуальный.

Очень важно сделать правильный кровельный пирог.

При недостаточной вентиляции под кровельным покрытием конденсат не будет испаряться, а начнет оседать и, как результат, будут разрушаться элементы крыши. Поэтому в обязательном порядке оставляют вентиляционный зазор между гидроизоляцией и кровлей. Сама гидроизоляция тоже укладывается не всегда вплотную к утеплителю – тут нужно следовать рекомендациям производителя. Изнутри же утеплитель защищает слой пароизоляции.

Необходимо не забывать проклеивать стыки и места проколов изолирующей пленки специальной бутилкаучуковой лентой. Она обеспечивает необходимую герметичность, что существенно продлевает срок службы утеплителя.

Таким образом, постройка каркасно-щитового дома своими руками – работа хоть и сложная, но вполне по силам уверенному строителю. Если же необходимых навыков пока нет, лучше попробовать свои силы в постройке меньших масштабов. Например, беседка или гараж станут отличным началом!

Вам понравится

Каркасно щитовой дом своими руками и пошаговая инструкция

Некоторые застройщики предполагают, что строительство щитового дома не оправдывает себя ни затратами, ни усилиями. Но при правильном подходе, возвести щитовой дом своими руками совсем не сложно. Выверенный проект, наличие чертежей, подбор материалов и можно начинать строиться. Главное, застройщик получает дом, который делал под себя, совмещая в проекте все запросы и требования комфорта и удобства.

Щитовое строительство: конструктивные особенности технологии

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами. Полная сборка каркаса занимает немного времени, после чего можно приступать к отделочным работам внутреннего и внешнего характера. Каркасные дома – технология, которая широко распространена во многих странах мира, причем в некоторых регионах применяется только данный способ из-за простоты и оперативности всех процессов.

Сборка конструкции производится из готовых элементов на строительной площадке. Этапы работ отличаются простотой, кроме заливки фундамента, процессы напоминают обычную сборку конструктора, поэтому возвести каркасный дом своими руками – это не только экономно, но и практично.

По видам каркасные дома различаются следующим образом:

1. Деревянный каркасник собирается из пиломатериала. При этом цена «коробки» предельно доступна. Особенно важно, что работать с деревом легко, для распиловки не требуется специальный инструмент, достаточно пилы, ножовки. Скрепление производится отверткой. Недостаток в том, что придется сделать предварительную обработку всего пиломатериала антипренами, составами против грибка, жучков.
2. Дом на металлическом каркасе подразумевает обустройство «коробки» производимой из уголка, труб квадратного сечения. Обработка требует применения тяжелых инструментов, сварочного аппарата для скрепления всех элементов. Стоимость стальной конструкции выше, чем пиломатериалов, однако при соблюдении технологии, строительство каркасного дома на металле, выгоднее – здание получается более прочным и устойчивым.
3. Дом из ЛСТК – это строение из легких стальных конструкций особой прочности. Профиль ЛСТК имеет легкий вес, отлично противостоит воздействию внешней среды, не требует дополнительной обработки и при этом разрушение происходит в течение 200-250 лет, неплохой срок службы! Работать с материалом легко и просто – он режется ножовкой по металлу, скрепляется саморезами. Цена ЛСТК высокая, но и практические качества каркаса будут идеальными.

Достоинства и недостатки каркасных домов

Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались

О том, насколько хорош дачный домик или особняк, выстроенный по каркасной технологии, написано немало, поэтому на минусах и плюсах остановимся вкратце. Итак, преимущества технологии перед другими вариантами стриотельства:

1. Оперативность возведения. Щитовой домик своими руками можно выстроить за 2-3 месяца.
2. Сниженная стоимость строительства.
3. Высокая прочность постройки. Несмотря на различные отзывы, дома отличаются прочностью и выдерживают не только ураганные ветры, но ветры до 7 баллов по шкале Рихтера.
4. Вариабельность проектов. Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались. Кроме того, всегда есть вариант внешней, внутренней отделки в соответствии с выбранным стилем, вкусами застройщика.
5. Скрытая прокладка коммуникаций. Поэтому не придется ставить различные короба, прокладывать магистрали. Но не стоит этим злоупотреблять, так как многие коммуникации требуют своевременного осмотра.
6. Малая масса строений. Данная особенность позволяет отлично экономить на создании несущей основы. Каркасная технология строительства допускает применение свайного, ленточного мелкозаглубленного фундамента.
7. Стойкость к деформациям. Каркасники противостоят изменениям формы, даже если в сезон холодов дом не отапливается.

Недочеты каркасных домов:

• Дерево подвержено грызунам, поэтому следует позаботиться о дополнительной защите.
• Сложности в перепланировке готовых строений.

Совет! Если строите каркасно щитовой дом своими руками и точно знаете о последующих изменениях, стоит применять каркасно-рамочную технологию.

• Второй этаж в таких строениях не всегда удобен, но можно сделать комфортную жилую мансарду.

Многие застройщики сетуют на низкие тепловые качества и высокую звукопроницаемость домов. Но применение современных материалов позволяет добиться идеального утепления и сделать дом абсолютно звуконепроницаемым.

Рекомендуем к прочтению:

Этапы строительства

Строительство щитового дома своими руками начинается с предварительной подготовки.

Планирование

Самостоятельная разработка проекта не всегда доступна обычному застройщику, лучше всего взять типовой проект и в подробностях его рассмотреть

Это один из важнейших процессов, так как от него зависит дальнейшая сборка всей конструкции. Самостоятельная разработка проекта не всегда доступна обычному застройщику. Лучше всего взять типовой проект и в подробностях его рассмотреть. Такой способ удобен и тем, что плановые проекты, как правило, даются с чертежами, по которым несложно будет возвести собственный дом. Что принимается во внимание: этажность, наличие мансарды, планировка внутренних помещений, наличие балконов, мансарды, веранды, тип крыши. Возводя каркасный дом своими руками, нет необходимости ограничивать себя в выборе кровли. Она может быть скатной, многоскатной, многощипцовой или любой другой, в зависимости от предпочтений хозяина.

Фундамент

Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный

Обустройство несущей основы не потребует большого вложения финансов. Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный. Но дом на винтовых сваях получается дешевле, и вкручивать сваи можно хоть летом, хоть зимой. Выбирая тип основания, учитывается сложность грунта, наполненность почвы водой, этажность будущего дома. Для одноэтажного строения как раз подходит либо свайный, либо столбчатый фундамент. Монтаж свай происходит следующим образом:

1. Размечается строительная площадка, и отмечаются места заглубления свай с шагом не более 1,2 метров.
2. Делаются небольшие углубления в местах будущего ввинчивания свайных элементов.
3. Сваи вкручиваются с расчетом глубины ниже точки промерзания грунта или не менее 0,8-1,5 метра.
4. Для упрочнения конструкции можно залить в полость свай цементный состав.
5. Оголовки закрываются рубероидными листами для предотвращения попадания влаги.
6. Надземные концы свай выравниваются по горизонтали.
7. Сооружается обвязка из каркаса или заливки ростверка, на которую укладывается дощатый пол.
8. Лучше всего выкладывать пол в два слоя, для первого неплохо подойдет необработанный пиломатериал. Доски выкладываются так, чтобы видна была разметка стеновых конструкций. Прикрепляется пол анкерными болтами с шагом не более 2 метров.
9. Поверх пола кидаются лаги, пространство между которыми заполняется утеплителем типа минваты.
10. Второй слой пола закрывает внутренность чернового пола. В качестве настила хорошо подойдет влагостойкая фанера.

Каркас

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками. Видео материал подскажет технологические моменты возведения, которые не будут лишними. Самой простой и удобной считается «коробка» из пиломатериалов, поскольку и работать с деревом удобно, да и цена вполне доступная. Для изготовления каркасного формата пригодится дубовый брус сечением 150*150, но можно обойтись и другими породами древесины. Соединение углов происходит методом шип-паз, а подгоняя элементы необходимо следить за отсутствием щелей и зазоров. Металлические уголки и крепления использовать нежелательно, так как процесс окисления передается древесине, и она начинает гнить. За счет этого каркасный дом расшатывается и теряет свои высокие качества.

Совет! Раскосы – это бруски, которые устанавливаются в углах для предупреждения потери жесткости каркаса. Для использования подходит любой брусковой пиломатериал, который нарезается по нужным размерам.

Стеновые панели

Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей

Как только каркас полностью готов, приходит время возведения и утепления стен. Если строим дом без готовых панелей, то утеплителем выступает материал в листах. Не стоит дешевиться, утеплитель должен быть самого высокого качества, неподверженный деформации и влаге.

Стены зашиваются досками толщины от 100 мм или заранее подготовленными щитами, а утеплитель закрепляется брусками сечения 15*20 см. На стыках плит материала показаны для применения бруски большей ширины, а набивать их лучше вертикально, чтобы листы утеплителя не сдвигались в процессе эксплуатации дома. На утеплитель нужно настелить гидроизоляционный материал, предохраняющий от попадания внутрь конструкции паров влаги.

Совет! Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей.

Отделочные работы, монтаж окон

Отделка с внутренней стороны дома осуществляется по желанию хозяина

Отделка с внутренней стороны дома осуществляется по желанию хозяина. Такие стены легко красить, оклеивать, зашивать досками или применять другие материалы. Напольное покрытие также выбирается любое, а вот с окнами придется повозиться:

Рекомендуем к прочтению:

1. Обязательно совпадение оконного проема в каркасе с размерами окна.
2. Чтобы свой дом всегда был теплым, лучше применять двойные или тройные стеклопакеты.
3. Общая площадь окон на одной стене не должна превышать 18% от площади стеновой панели.
4. Для упрочнения конструкции, необходимо предусмотреть дополнительные усилительные бруски под проемом и над ним.

Как только окна встали на место, можно заняться дверями и внешней обшивкой.

Кровля

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов. Затем так:

• Полученные соединенные стропила скрепить гвоздями и поперечной перекладиной, чтобы получилась буква «А»;
• Каждое пересечение фиксировать парой косынок;
• Выполнить обрешетку из пиломатериала 25*100 мм с шагом в 10 см;
• Сверху на обрешетку монтируется рубероид или любой другой материал, крепится мебельным степлером;
• Затем укладывается материал кровли. Причем укладка происходит с верхних рядов и до конька. Листы накладываются внахлест, лишние части обрезаются;
• На коньке кровельный материал фиксируется с помощью саморезов.

Совет! Для основания кровли практичнее всего использовать мауэрлат.

Остается только проложить коммуникации и можно завозить мебель. Такой поэтапный разбор подскажет, как построить щитовой дом самостоятельно. Но все же есть работы, где без помощи мастеров не обойтись, например, это электрическая разводка, прокладка коммуникаций.

Советы профессионалов

Выбирая щитовые конструкции для строительства дома, неплохо определиться с весом элементов, чтобы избежать применения подъемной техники

Если строим дом сами, пригодятся любые дельные советы и практические замечания. Не пренебрегайте рекомендациями профессионалов, собираясь обустраивать щитовой дом своими руками. Даже если есть фото, пошаговая инструкция.

1. После разработки проекта любые изменения повлекут дополнительные финансовые и временные затраты.
2. Выбирая щитовые конструкции для строительства дома, неплохо определиться с весом элементов, чтобы избежать применения подъемной техники.

Возведение щитового дома на каркасе – процесс трудоемкий и требующий знаний. Но если предварительный выбор проекта дома и расчет сметы был правильным, хозяин позаботился о наличии времени, материалов и погода не подкачала, результат будет отличным. Очень хорошо поговорить со специалистами, которые знают, как построить дом: практические рекомендации и секреты профессионалов не будут лишними, ведь речь идет о вашем собственном коттедже.

Обзор и пошаговая инструкция +Видео

Как построить дом и обеспечить себя жильем приложив минимум усилий, средств и времени? Это возможно, если вы готовы рассмотреть вариант строительства щитового дома своими руками. Такой дом – идеальное сочетание качества, вложений и скорости строительных работ. Основа щитового дома предусматривает наличие каркаса, который скрыт внутри конструкции и не подвержен воздействию внешней среды. Все материалы, которые используются при строительстве, надежны и долговечны. Строительство каркасно-щитового дома своими руками обойдется почти на 50% дешевле, чем строительство кирпичного дома.

[contents]

А на весь процесс строительства требуется, как правило, не более 6 месяцев.

Прежде чем приступить непосредственно к процессу, очень важно разобраться в технологии щитового строительства – это значительно облегчит Вам работу. Всю технология делится на несколько важных этапов:

Создание проекта

На свой выбор, Вы можете либо самостоятельно создать проект, либо доверить это дело архитекторам – профессионалам. Всё, что нужно для создания проекта – разобраться в функционале архитектурных программ и привлечь к процессу всех членов семьи, чтобы сделать планировку максимально комфортной для каждого. Крайне сложно на одном из этапов работ вносить изменения в проект. Перепланировка каркасно-щитовых строений – процедура весьма дорогостоящая. На этом этапе необходимо спланировать подведение к дому всех необходимых инженерных коммуникаций: водоснабжения и канализации, отопления, вентиляции и электроснабжения.

Выбор материала для возведения каркаса

Технология строительства щитовых домов позволяет использовать практически любой материал каркаса: Вы можете выбрать брус (150х150) или толстые доски (более чем 150х50).

С точки зрения профессионалов, наиболее подходящий материал – сосна, не дорогой и в то же время достаточно долговечный. Значительно ускорит процесс работы и облегчит Вам задачу приобретение просушенных заготовок. Если позволяет климат, то каркас можно возводить и из металлических профилей.

Выбор места строительства и устройство фундамента

Выбирая место строительства, необходимо оценить структуру грунта, уровень его промерзания, уровень грунтовых вод, уровень промерзания грунта. При строительстве щитовых домов нет ограничений относительно слабых грунтов. Для удобства лучше выбрать ровную площадку, если же такой возможности нет, учитывайте неровности площадки в проекте: измените цокольную часть дома. Другой вариант – искусственно создать площадку, изменив рельеф.

Технология щитового строительства дома позволяет строить его на легком основании. Можно выбрать один из трех видов фундамента: столбчатый, плитный либо ленточный.

• Первое, что нужно сделать на этапе заливки фундамента: вырыть траншею. Глубина её должна быть около 2 метров, либо следует ориентироваться на климатические условия: глубина траншеи должна быть не менее чем на 100-200 мм. ниже уровня промерзания.
• Следующий этап – установка опалубки. Её нужно сделать из обрезных досок по ширине траншеи, высота доски – более чем на 40 см. выше верхней кромки вырытой Вами траншеи. Для опалубки используйте обрезную доску. Выбирайте 1 или 3 сорт, длина должна быть 3,4-6 метров, а толщина 20-25 миллиметров.
• После этого, на дно траншеи укладываются: кирпич и камни, либо другие материалы, засыпаются слоем песка около 20 сантиметров и всё заливается водой. Процедуру с песком и водой необходимо повторить 3-5 раз.

Когда уровень песка перестанет изменяться, можно приступить к созданию каркаса из арматуры, швеллера, труб и т.д. А затем производить заливку бетона. Бетон заливать постепенно, слоями толщиной 20-30 см., при этом смесь необходимо тщательно утрамбовывать.

Возведение каркаса дома и крепление щитов

Следующий этап после создания фундамента: сооружение стен каркасно-щитовой конструкции и возведение постройки. На гидроизоляцию фундамента необходимо установить нижнюю обвязку. После этого начинается процесс установки стоек на расстоянии примерно 1 м.

В местах, где планируются двери и окна, стойки устанавливаются в зависимости от их ширины. крепить стойки к обвязке следует при помощи скоб и гвоздей. Для повышения устойчивости лучше прибить дополнительные откосы к угловым стойкам. Закрепив все вертикальные элементы, можно приступать к укладке в пазы обвязки лаг пола. Учитывайте, что между ними нужно оставить расстояние, которое будет ровняться толщине утеплителя. На этом же этапе устанавливается верхняя обвязка.

Затем изготавливаются щиты: в металлические либо деревянные рамы следует уложить утеплитель. Не забывайте, что необходимо произвести гидроизоляцию и пароизоляцию с внешней и, соответственно внутренней стороны. Внешнюю обшивку лучше изготовить из доски, слоеной фанеры, гипсокартона. Готовые щиты закрепляются на каркасе.

После того, как щиты закреплены, можете приступать к отделке щитового дома снаружи. Для этих целей Вы можете выбрать самые разные материалы: например, металлический или виниловый сайдинг, евровагонку, блок-хаус. Закрепление листов внешней обшивки лучше производить, начиная с угла и продолжая по кругу. После того, как обшивка готова приступайте к укладыванию чистового пола. Также можно устанавливать окна и двери.

Монтаж кровли

Установка крыши щитового дома производится самыми традиционными способами. Во-первых, монтируются стропила. Во-вторых, обрешетка. Затем гидроизоляционный слой, утеплитель и пароизоляционный слой. Завершающий этап – монтаж кровельного покрытия. Наилучшим материалом кровли считается металлочерепица. Этот материал отличается легкостью, а это значит, на конструкцию будет оказываться минимальное давление, кроме того, металлочерепица надежна и проста в монтаже. Крышу по технологии каркасно-щитовых домов также необходимо утеплить.

Проведение внутренних работ

Чтобы утеплить щитовой дом своими руками используйте такие утеплители как котельный шлак, либо минеральную вату, керамзит либо пенопласт. Про утепление каркасного дома можете узнать тут: https://domsdelat.ru/yteplenie/uteplenie-karkasnogo-doma-svoimi-rukami/

Перед утеплением стен обязательно уложите гидроизоляционный слой.

После того, как вы закончите процедуру утепления можно приступить к внутренней обшивке помещения.

Что касается проведения всех необходимых коммуникаций – то это та работа, которую лучше доверить специалистам. Если же Вы всё-таки решите сделать это самостоятельно самое важное, помимо технической части, получить в органах местного самоуправления технические условия для подключения дома к системам отопления, водоснабжения, канализации и энергоснабжения.

В современных условиях на рынке существует огромное количество различных инструментов и материалов, которые помогут Вам в строительстве. Технология строительства щитового дома достаточно проста и, изучив все этапы, Вы с легкостью справитесь с этим процессом! Такой дом не только прост в строительстве, но и очень комфортен для проживания.

Сборно щитовые дома своими руками: фото

Так как цены на монтаж домов растут, гораздо выгоднее заняться монтажом своими руками. Особенно это касается таких построек, как щитовые сборные дома. Они пригодны как для временного сезонного проживания, так и для постоянного. Сборно-каркасные постройки достигли сегодня пика своей популярности. Основной причиной этого является относительно низкая стоимость и легкость самостоятельного строительства каркасно-щитовой постройки. При этом построить здание можно за 10 недель.

Сборно-щитовой дом в процессе монтажа

Начало строительства: подготовка

Итак, прежде чем приступить к постройке каркасно-щитового коттеджа, вы должны соотнести три вещи:

1. Реальные условия строительства.
2. Ваши предпочтения.
3. Финансовый запас.

К реальным условиям строительства можно отнести особенности участка, на котором будет производиться строительство, особенности климата, расположение солнца и тени, обилие осадков или постоянно дующий ветер, и другие объективные данные, которые помогут определиться с будущим домом.

Расположение каркасного дома на участке

К предпочтениям будущего хозяина относится размер каркасно-щитового здания, этажность, наличие веранды, балкона, типа крыши, предпочтения в использовании вариантов материалов, как быстро хочется построить.

Наличие определенной финансовой суммы позволяет определить более приоритетные качества дома, и менее приоритетные, которые можно изменить или вообще сохранить. К примеру, владелец предпочитает двухэтажный особняк, однако денег не хватает, и тогда рациональнее изменить полноценный второй этаж на жилую мансарду.

Дом, построенный по предпочтениям хозяина

Когда вы более-менее определились с будущим каркасно-щитовым домом, желательно составить его подробный план. Он должен включать внешнее описание постройки с эскизом, внутреннее описание, а также план коммуникаций и инженерных систем (план водопровода, электропроводки, вентиляционной системы и пр.).

Проект-эскиз каркасного дома

Если вы действительно хотите делать все по уму, с архитектором лучше приехать на участок, и уже на месте составлять план. Тогда дизайн будет привязан к окружающей среде, и само помещение будет гораздо уютнее. Например, спальню лучше делать на северной стороне участка, тогда вам будет гораздо комфортнее спать, а большую светлую гостиную на юге. Детские комнаты хорошо располагать с окнами на запад или восток, и желательно с подветренной стороны. Учитывая все эти факторы, вы сможете сделать щитовой дом очень уютным и удобным.

Кроме того, в плане должны быть указаны все размеры, внутренние перегородки, проходы, двери, окна, встроенные ниши и другое.

План каркасного дома

Не забудьте также проверить почву участка, и выяснить, какой фундамент подойдет под ваш проект. Чем больше нагрузка на фундамент, тем основательнее делается фундамент.

Первые шаги на стройке

Стройка всегда начинается с разметки. К этому моменту уже необходимо определиться, в каком месте участка будет располагаться ваш каркасно щитовой дом.

Фундамент

Необходимо из веревки и колышек сделать разметку под будущий фундамент. Чтобы построить опалубку, необходимо по размеченным линиям вырыть траншею (с помощью небольшого экскаватора), с помощью доски или другого материала сделать стенки, которые необходимо выложить пленкой.

Фундамент с опалубкой и распорами

Пленка защитит цементный раствор от заливания в щели между досками опалубки. Чтобы доски были зафиксированы надежно, необходимо поставить распорки между стенками опалубки. Когда все готово, заливаем раствор, и топим в нем арматуру или сетку – это позволит сделать более жесткий фундамент. Также топим анкерные болты, на которые через какое-то время мы поставим обвязку.

Обвязка

После того, как цемент застынет, можно делать нижнюю обвязку. Используем рубероид (или другой гидроизолирующий материал), который укладываем на поверхность фундамента. Поверхность должна быть ровной, геометрия должна быть проверена – перепады составляют не более 1 см.

Первый брус обвязки уложен на рубероид

Укладываем обвязку и фиксируем ее на анкерные болты. Отдельное внимание уделяет соединению в углах. Существует несколько вариантов сцепления, на схемах видны самые популярные. Все они могут быть осуществлены своими руками с помощью электропилки.

Каркас

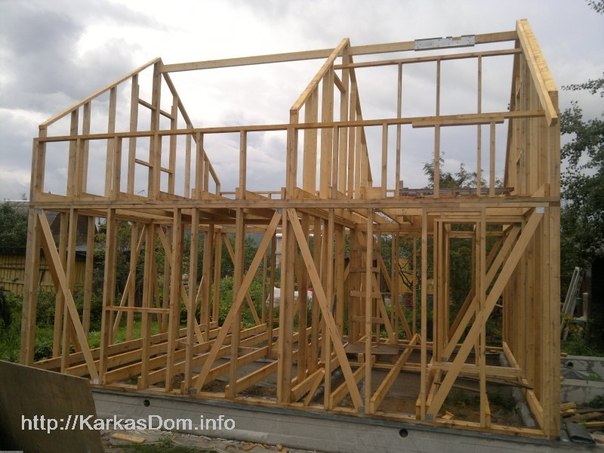

Щитовые каркасно-дома имеют основу — каркас. Он представляет собой деревянный каркас из бруса с шагом около 100 см. Монтируется дом своими руками с углов, угловые стойки надежно крепятся к обвязке. Пропускаем шаг между стойками, обходя дверные или оконные проемы. Места таких проемов следует укрепить дополнительно ригелями.

Каркас — основа щитового дома

Для более жесткой конструкции, используем горизонтальные перемычки между вертикальными стойками и подкосы. Подкосы желательно установить своими руками хотя бы по углам.

Когда каркас стен возведен, переходим к каркасу крыши. Для этого делаем стропильную систему и обрешетку. Простота — одно из преимуществ каркасных домов.

Стены будущей постройки

После завершения монтажа каркаса, можно приступать к формированию собственно стен. Стена в каркасном доме – это многослойная конструкция, состоящая из специфических пленок, утеплителя и ОСБ-3 в виде щитов, закрывающих всю конструкцию.

Стена сборно-каркасного дома

Утепление

Формирование стены начинается с утепления. В плане утеплителя каркасного дома можно использовать следующие материалы:

• минеральная вата
• стекловата
• эковата
• пенопласт
• пенополистирол
• натуральный утеплитель (солома, стружка и пр)

Утепление минеральной ватой считается самым удачным решением. Минеральная вата представлена в виде матов или рулонов, каждый выбирает тот вид, который ему более удобно укладывать своими руками. Чаще всего это маты, которые устанавливаются снизу вверх.

Важно: любой утеплитель в виде ваты необходимо хорошо крепить, так как со временем он слеживается, и появляются щели. Используйте клей или просто прибейте утеплитель гвоздями.

Если утеплитель представлен в виде рулонов, конец его фиксируется на самом верху стены и рулон разматывается вниз, после чего обрезается по нижнему уровню стены. Делаем это своими руками для экономии. Ширина утеплителя должна ровняться шагу между стояками, поэтому еще на этапе возведения каркаса определитесь с типом утеплителя. Толщина утеплителя равняется толщине бруса, который используется в строительстве.

Утепление каркасно-щитового дома минеральной ватой

Если говорить о пенопласте, то его сильные стороны – это цена и влагостойкость, поэтому для дополнительного внешнего утепления используется пенопласт. Он легко устанавливается на установочную рейку своими руками, которая прибивается по низу каркаса и является основой под плиты утеплителя. Однако пенопласт достаточно хорошо горит, что является его минусом в применении для деревянных каркасных домов. Однако построить дом с пенопластом все-таки можно.

Утепление дома пенопластом

Стекловата применяется редко, так как работа с ней требует особой осторожности и экипировки, а ее самый большой плюс – ее не любят мыши, являющиеся настоящим бичем деревянных каркасных домов.

О сроке службы каркасного дома вы можете прочитать здесь.

Гидроизоляция

Гидроизоляция стены является важнейшим этапом. Ее роль выполняют либо современные мембраны, либо пленка. Гидроизоляция укладывается непосредственно со стороны утеплителя и не позволяет попасть влаге снаружи внутрь стены.

Гидроизоляция стен и кровли в каркасно щитовом доме

Гидроизоляционный материал обязательно при установке должен быть лишен щелей, чтобы у влаги не было возможности попасть к утеплителю. Многие виды утеплителя, особенно ваты, не переносят влаги, и теряет свои тепловые характеристики буквально за один дождливый сезон. А поэтому пленку гидроизоляции кладем внахлест на 25-20 см, и проклеиваем пленку специальным скотчем, соединяя две пленки в одну.

Пароизоляция

Как бы мы не старались обезопасить утеплитель от влаги, иногда этого избежать не удается. Так как в центре стены располагается точка росы, часто именно на утеплителе образуется паровой конденсат. Часть влаги попадает в стену еще в момент монтажа. Поэтому такая лишняя влага должна быть куда-то выведена. Решить данную проблему помогают диффузные пароизоляционные мембраны.

Пароизоляция стены дома

Мембраны представляют собой современные пленки, которые не пропускают влагу внутрь стены, но при этом удаляют влагу из стены наружу. Таким образом, утеплитель всегда остается сухим и служит гораздо дольше.

Подробную информацию о технологии строительства каркасного дома вы найдете тут.

Щиты для формирования стены

Когда начинка стены готова, стену закрывают с обеих сторон листами ОСБ. Они собственно и формируют стену, а кроме того, к щитам легко крепится внешняя отделка и внутренняя. Внутренняя отделка обычно требует дополнительной установки гипсокартонных плит.

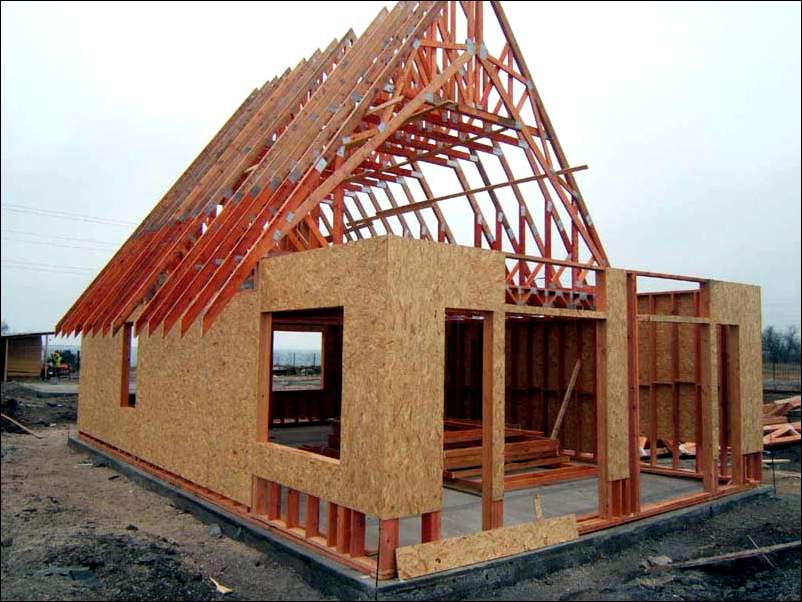

Щитовой дом, обшитый ОСБ

Щиты следует выбирать только те, которые имеют сертификат, так как на нашем рынке участились случаи отравления жильцов формальдегидами, которые содержатся в клее данной плиты китайского происхождения. При эксплуатации яды постепенно высвобождаются и попадают в организм человека, где накапливаются и вызывают различные болезни. Поэтому обратите внимание на европейские производители с сертификатами безопасности.

Для фиксации плит ОСБ используйте шуруповерт и саморезы. Почему сегодня выбирают каркасные дома, читайте здесь.

Щитовые дома своими руками: фото

Каркасное строительство известно уже на протяжении нескольких веков. Неудивительно, что данная технология постоянно развивалась, усовершенствовался процесс возведения, выяснялись основные принципы качественного строительства, менялись сами материалы. В результате каркасное строительство разделилось на несколько методов строительства, от традиционного каркасного до щитового.

Дом из каркасно щитовых панелей

Самостоятельное возведение

Если мы обратимся к статистике, то узнаем, что почти 80% каркасных домов и дач строится своими руками. И только 20 % домов возводится под ключ фирмами. При этом даже те, кто строит дом самостоятельно, обращаются к фирмам за разовыми работами, к которым относятся устройство фундамента под дачный дом, монтаж стропильной системы, укладка дымохода и пр.

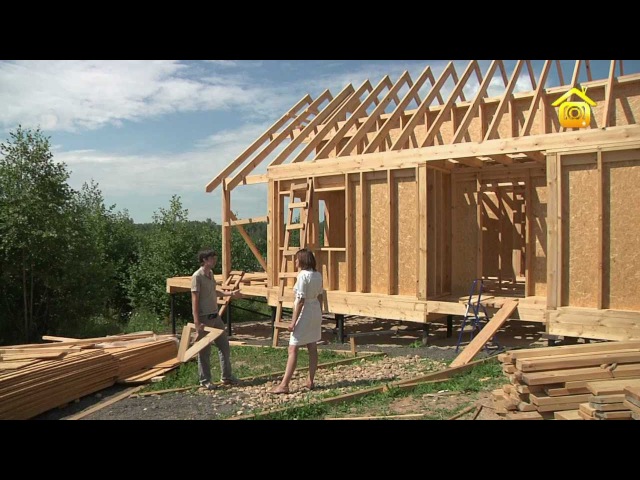

Каркасно щитовой дом: на фото видны элементы панелей

При этом основную часть работ при некоторой теоретической подготовке можно сделать самостоятельно, существенно снизив стоимость дома. Дачи строятся своими руками чаще, чем дома для жизни, при этом и проект на дачный домик рисуются самостоятельно. Проект для жилого дома, который хотят построить, предпочитают традиционно заказывать у архитекторов.

Монтаж каркасных зданий

В чем заключается технология строительства каркасно щитовых и каркасных домов? Возведение дома делится на определенные этапы, которые имеют особенности. Каркасные дома возводятся пошагово:

1. Возведение фундамента.
2. Стяжка пола черновая (по грунту).
3. Устройства каркаса.
4. Утепление, пароизоляция, гидроизоляция.
5. Закрытие стен плитами.
6. Устройство кровли.
7. Внешняя и внутренняя отделка.

Это основные этапы обычного каркасного строительства. Если же вы решили пойти по самому легкому пути, скорее всего вы обратите внимание на каркасно щитовые дома. У них есть одно важное отличие от традиционных каркасников – это стены, монтируемые заранее в производственных условиях или самостоятельно. Построить такой дом можно за несколько недель, используя типовой проект.

Монтаж каркасно щитового здания

Что представляют собой щитовые стены? По сути это две плиты ОСБ, между которыми нанесет жидким способом утеплитель. Пено полистирол наносится между двух плит, после чего он застывает. Готовые щиты крепятся на брус нижней обвязки, а сверху скрепляется брусом верхней обвязки.

Такие же щиты используются и как плиты перекрытия. Кровля также может быть выполнена, используя щиты, особенно если планируется утепленная мансарда.

Первый шаг строительства

Первым шагом в строительстве щитовых дачных домов является подготовка территории и устройство фундамента. Щитовые постройки являются одними из самых легких, поэтому на фундамент действует минимальная сила. Построить фундамент можно своими руками.

Столбчатый фундамент

Однако желательно также произвести анализ почв.

Дело в том, что от состава почвы зависит ее подвижность. Если вам не повезло, и на вашем участке глинистые влажные почвы, то зимой влага замерзнет и произойдет расширение вещества. Почва поднимется, увлекая за собой фундамент или его часть. Как правило, состав почв неоднородный, поэтому движение также происходит неравномерно. В результате появляются трещины и другие следы разрушения.

Ленточный фундамент

Чтобы этого не происходила, фундамент должен залегать на глубине, ниже уровня промерзания, то есть минимум 60 см в глубину. Для сложных почв лучше строить ленточный или свайно-винтовой фундамент, а для песчаных подойдет столбчатый.

1. Свайно винтовой фундамент для дачи представляет собой столбы с винтом из металла с покрытием. Они вкручиваются в почву на нужную глубину с помощью палки-рычага.
2. Ленточный фундамент представляет собой монолитный бетонный фундамент, технология которого заключается в заливке жидкого бетона в опалубку.
3. Столбчатый фундамент представляет собой опору из столбов, в основе которых либо блоки под фундамент либо затвердевший цемент в опалубке.

Когда фундамент для дачи установлен, начинается само строительство щитового дома.

Свайный фундамент

Возведение стен

Итак, настало время возводить стены. Как правило, фундамент уже готов, и перед устройством стен необходимо залить черновую стяжку будущего пола. Ее можно сделать и после обустройства стен, однако когда стяжка будет готова, вы получите ровную площадку, которую удобно использовать для последующего строительства.

Щитовые стены

Производство щитовых домов делится на два разных уровня:

1. На производстве делаются щиты определенного размера, которые доставляются на участок. В них в последствии необходимо вырезать окна, дверные проемы и подгонять нужный размер.
2. На производстве делают готовые стены по чертежу, и в результате на участок привозятся уже готовые стены, со всеми проемами, нужными размерами и пр. Такие стены главное правильно и надежно скрепить, и дом практически готов.

В зависимости от типа щитового дома, на производстве также делаются перекрытия и утепленные панели для кровли.

Щитовой дом с гаражом

Щиты-панели можно сделать самому, для этого необходимо приобрести плиты ОСБ и пенополистирол в баллонах. Вместо плит ОСБ можно использовать плиты ЦСП, которые не боятся влаги и считаются более надежными.

Самое главное в возведении каркасно щитовых домов – это надежность скрепления всех элементов.

Утепленная кровля

Одним из самых популярных проектов является проект дома с мансардой. Для мансарды используются каркасно щитовые панели, укладываемые после монтажа стропильной системы. Стропильная система делается из бруса, и может быть двух видов –подвесная и наслонная. Висячая (или подвесная) стропильная система подходит для небольших дачных построек, так как у нее всего две точки опоры.

Кровля каркасно щитового дома

Стропильные ноги подвесной конструкции подвергаются сжатию и изгибу, а стенам передается значительное горизонтальное распирающее усилие. Для уменьшения этого усилия (чтобы стены не раздвигались, попросту говоря) выполняют деревянную или металлическую затяжку, соединяющую стропильные ноги. Ее место — у основания стропил или чуть выше.

Наслонные стропила используются при строительстве более крупных зданий, у которых крыша имеет большой разбег. Такие здания обычно оснащаются центральной несущей стеной или столбчатыми опорами. Стропильные ноги такой системы имеют три или 4 точки опоры: ноги опираются на стены здания, а средняя ее часть – на несущую стену или опоры.

Отзывы о каркасных домах читайте тут.

О том, как продлить срок эксплуатации деревянного дома, обложив его кирпичом, читайте здесь.

Дом также нуждается во внутренней отделке и внешней отделке.

Изолированные кровельные и стеновые панели — Изоляция кровли

Почему RAY-CORE такой умный?

• Простота использования Самостоятельная работа.
• Никаких специальных разработок или инженерных разработок не требуется.
• Превосходит все нормы или соответствует им.
• Доступный (в среднем всего на 1350 долларов дороже, чем у стекловолокна).
• Чрезвычайно легкий (не требуются краны).
• Уменьшить коммунальные платежи на 60% и более.
• Наименее дорогая изоляция на дюйм с показателем R на рынке.

С такими преимуществами неудивительно, что компания RAY-CORE была названа Бизнесом года в Айдахо в 2011 году.

Когда я могу использовать изолированные кровельные панели RAYCORE?

• Сводчатые крыши с открытыми балками (вентилируемые и невентилируемые)
• Кровельные системы с двутавровой балкой
• Фермовые кровельные системы
• Кондиционированные чердаки
• Добавление теплоизоляции к существующей крыше

Когда я могу использовать изолированные стеновые панели RAYCORE?

Если вы можете построить его с помощью палок, вы можете построить его с помощью RAY-CORE SIPs ^® .Обычный каркас для палочек, предварительно изолированный и в виде панелей. RAYCORE соответствует всем кодексам для обрамления палками и принимается в юрисдикциях кодекса по всей Северной Америке.

• Новое строительство
• Существующие конструкции
• Ремоделированный
• Дополнения
• Добавление теплоизоляции к наружным стенам
• Изоляционные панели для стен подвала
• Напольные системы
• … и многое другое!

использует традиционные методы создания каркаса

Кровельные панели SIP и стеновые панели SIP RAYCORE объединяют три рабочих задачи в одну систему интеллектуальных панелей.В этой системе используются традиционные проверенные строительные материалы: элементы из пихты Дугласа премиум-класса , современный вспененный жесткий пенополиуретан и пленочный излучающий барьер . Эта блестящая панель в сочетании с материалами на стройплощадке будет соответствовать всем местным строительным нормам.

Самостоятельные SIP-модули

От коммерческого до жилого, никакая другая система кровельных панелей не предлагает более удобный процесс, чем RAY-CORE SIPs ™. Благодаря сверхлегким панелям и стандартным инструментам и методам создания обрамления вы можете справиться с самыми сложными проектами и использовать панели RAY-CORE SIP.Выучить больше.

Очень доступный

RAYCORE — это самая доступная структурно-изолированная панель на рынке. Эти небольшие вложения окупятся менее чем за три года, а деньги будут храниться в вашем кармане на протяжении всей жизни. С такой отдачей вы не можете позволить себе отказаться от кровельных панелей RAY-CORE в своем следующем проекте.

Кроме того, из-за исключительного R-значения, герметичности и рабочих характеристик изолированных кровельных панелей и изолированных стеновых панелей RAYCORE придется уменьшить размеры системы отопления и охлаждения из-за пониженной нагрузки.Часто это приводит к экономии, равной стоимости панелей, что по сути делает их БЕСПЛАТНЫМИ!

SIP-панели RAYCORE — самые дешевые SIP-панели на дюйм с показателем R на рынке!

солнечных батарей DIY: плюсы и минусы, как установить

Переход на солнечную батарею имеет серьезные финансовые преимущества: он снижает ваши ежемесячные затраты на электроэнергию и может даже повысить стоимость вашего дома. Такие льготы, как федеральный налоговый кредит на солнечную энергию, могут снизить ваши чистые затраты на 26 процентов, но солнечная энергия по-прежнему является значительным вложением, а цена может вызвать шок.Чтобы сэкономить деньги, неудивительно, что многие домовладельцы рассматривают возможность самостоятельного изготовления. В этой статье мы разберем основные плюсы и минусы, которые вам нужно знать о системах солнечных панелей, которые можно сделать своими руками, прежде чем принимать решение.

Основные выводы о солнечной энергии своими руками

• Установка системы своими руками возможна и обычно обходится дешевле, чем наем установщика солнечной энергии
• Для самостоятельной установки требуется гораздо больше работы со стороны домовладельца
• Вы можете сравнить конкурентоспособные, полные расценки на солнечные батареи от установщиков на EnergySage Marketplace

5-этапный процесс создания солнечных панелей своими руками: как установить солнечные панели

1. Спроектируйте и определите размер вашей системы в зависимости от потребностей в энергии
2. Приобретите солнечное оборудование (солнечные панели, инверторы, стеллажи)
3. Установите стеллажи или крепления для панелей
4. Подключите солнечные панели к вашему стеллажному оборудованию
5. Установите солнечный инвертор

Установка солнечных панелей своими руками может быть дешевле, но ваши возможности ограничены

По данным EnergySage Solar Marketplace, средняя валовая стоимость использования солнечной энергии для дома RS (что означает ваши затраты до применения льгот и скидок) составляет 16 860 долларов.Из этой суммы затраты на проектирование и установку составляют около десяти процентов от общей суммы счета — эти десять процентов — это то, что самодельные солнечные панели по сути сэкономят вам, поскольку вам все равно придется покупать оборудование самостоятельно. Тем не менее, все еще заманчиво задуматься о создании собственной установки солнечных панелей, чтобы сэкономить деньги и полностью контролировать свой проект.

Ваша солнечная энергетическая система должна продолжать вырабатывать электроэнергию в течение 25–35 лет, поэтому очень важно учитывать как первоначальные затраты, так и относительную финансовую выгоду для всех ваших вариантов использования солнечной энергии.Если вы покупаете домашний комплект солнечных батарей, например, те, что продаются в Costco или Home Depot, он может быть дешевле в расчете на ватт, но вы не получите такое же качественное оборудование, которое могут вам предложить установщики солнечных батарей. По большей части, установщики солнечных батарей покупают у дистрибьюторов оборудования, которое не продается широкой публике, — и они часто получают более низкие цены, потому что могут покупать оптом.

Pro: создавайте собственные солнечные электростанции для небольших автономных проектов

Большинство домашних солнечных комплектов предназначены для автономного использования, что означает, что вы не можете использовать их и оставаться подключенными к электросети.Если вы средний домовладелец, отключение от сети, вероятно, не в ваших интересах — возможность доступа к электроэнергии, вырабатываемой коммунальными предприятиями, важна, если ваша солнечная энергетическая система не производит достаточно электроэнергии для удовлетворения ваших потребностей в любое время. день круглый год.

Однако домашние комплекты солнечных батарей могут быть хорошим решением, если вы не пытаетесь обеспечить электроэнергией весь дом. Дома на колесах, лодки и все более популярные крошечные дома — все это возможности для самостоятельного изучения солнечной энергии, потому что они уже автономны и мобильны.

По аналогичной теме, проекты DIY на солнечной энергии могут быть полезны, если у вас есть большая собственность и вы хотите обеспечить электроэнергией отдаленную территорию, например сарай или сарай для инструментов, или хотите легко установить уличное освещение. В таких случаях ваши потребности в электроэнергии будут относительно низкими, поэтому покупка небольшого домашнего солнечного комплекта и установка его самостоятельно вполне осуществима.

Если вы хотите установить солнечный проект своими руками, заранее сравните несколько вариантов. Grape Solar — крупный производитель (среди нескольких других), который предлагает несколько различных продуктов DIY для сетевых и автономных систем, дополнительную информацию о которых вы можете найти ниже.

Опции для самостоятельной работы с солнечными батареями

Против: установка солнечной энергии сложна, домашняя солнечная энергия требует обучения и опыта

Когда вы решите сделать солнечные панели своими руками , помните, что вы получаете то, за что платите.Домашний комплект солнечных батарей может быть менее дорогим, но установщики солнечных батарей предлагают огромную ценность за относительно небольшие дополнительные расходы (помните эту цифру в десять процентов?). Когда дело доходит до установки дорогостоящей электрической системы на вашем участке, поиск человека, который знает, что он делает, в конечном итоге может сэкономить вам и время, и деньги.

Некоторые из лучших установщиков солнечных батарей работают в этом бизнесе десятилетиями — опыт, который невозможно воспроизвести никакими онлайн-исследованиями или руководствами по ремонту.Каждый штат требует, чтобы установщики имели лицензию и квалификацию для установки солнечных батарей, а независимые сертификаты, такие как профессиональная сертификация Североамериканского совета сертифицированных специалистов по энергетике (NABCEP), должны гарантировать, что компания, с которой вы решите работать, глубоко понимает этот процесс. .

Ваш установщик солнечной энергии также поможет вам заполнить и подать разрешения и заявки, которые вам необходимо подать для запуска и запуска вашей солнечной энергетической системы.Это особенно важно, потому что ваше коммунальное предприятие не позволит вам подключить вашу систему к сети без разрешения сертифицированного электрика.

Благодаря опыту вашего установщика солнечных батарей, они также будут хорошо понимать финансовые стимулы для использования солнечной энергии, доступные в вашем районе, и, возможно, даже смогут помочь вам сэкономить больше денег, найдя стимул, который вы, возможно, пропустили. Наконец, важно отметить, что многие производители оборудования будут соблюдать свои гарантии только в том случае, если квалифицированный установщик установит их оборудование.Многие установщики также предлагают дополнительную гарантию на свою работу.

Есть и другие (лучшие) способы сэкономить деньги на солнечной установке.

Конечно, принимая такое важное решение для своего дома, вы захотите найти вариант солнечной энергии, который принесет вам наибольшую финансовую выгоду. Однако использование солнечной энергии своими руками — не единственный способ сэкономить деньги при использовании солнечной энергии.

Три совета для покупателей солнечных батарей

1. Домовладельцы, которые получают несколько предложений, экономят 10% или более

Как и в случае любой дорогой покупки, покупка установки солнечной панели требует тщательного исследования и рассмотрения, включая тщательный анализ компании в вашем районе. В недавнем отчете Национальной лаборатории возобновляемых источников энергии (NREL) Министерства энергетики США рекомендовалось, чтобы потребители сравнивали как можно больше вариантов солнечной энергии, чтобы не платить завышенные цены, предлагаемые крупными установщиками в солнечной отрасли.

Чтобы найти более мелких подрядчиков, которые обычно предлагают более низкие цены, вам потребуется сеть установщиков, например EnergySage. Вы можете получить бесплатные предложения от проверенных установщиков, проживающих в вашем регионе, когда вы зарегистрируете свою собственность на нашем рынке солнечных батарей — домовладельцы, получившие 3 или более предложений, могут рассчитывать сэкономить от 5000 до 10000 долларов на установке солнечных панелей.

2. Крупнейшие установщики обычно не предлагают лучшую цену

Мантра «больше — не всегда лучше» — одна из основных причин, по которой мы настоятельно рекомендуем домовладельцам рассматривать все варианты использования солнечной энергии, а не только бренды, достаточно крупные, чтобы платить за самую рекламу. Недавний отчет правительства США показал, что крупные установщики на 2000-5000 долларов дороже, чем небольшие солнечные компании . Если у вас есть предложения от некоторых крупных установщиков солнечной энергии, обязательно сравните эти предложения с предложениями местных установщиков, чтобы убедиться, что вы не переплачиваете за солнечную батарею.

3. Не менее важно сравнивать все варианты оборудования.

Специалисты по установке в национальном масштабе не просто предлагают более высокие цены — они также, как правило, имеют меньше вариантов солнечного оборудования, что может существенно повлиять на производство электроэнергии в вашей системе. Собирая разнообразные предложения по солнечной энергии, вы можете сравнить затраты и экономию на основе различных пакетов оборудования, доступных вам.

При поиске лучших солнечных панелей на рынке следует учитывать несколько факторов.Хотя одни панели будут иметь более высокий рейтинг эффективности, чем другие, инвестирование в самое современное солнечное оборудование не всегда приводит к более высокой экономии. Единственный способ найти «золотую середину» для вашей собственности — это оценить расценки с различным оборудованием и предложениями финансирования.

Для любого домовладельца, который только начинает покупать солнечную батарею и который хочет приблизительную оценку установки, попробуйте наш солнечный калькулятор, который предлагает предварительную стоимость и оценку долгосрочной экономии в зависимости от вашего местоположения и типа крыши.Для тех, кто хочет получить расценки от местных подрядчиков сегодня, посетите нашу платформу сравнения расценок.

Примечание: этот пост содержит партнерские ссылки. Мы ссылаемся только на те продукты, которые мы считаем отличными.

Этот пост был первоначально опубликован в «Новостях Матери-Земли».

core solar content

Установка солнечных панелей: пошаговая установка солнечных батарей

Самостоятельная установка солнечных панелей может быть экономически эффективным и полезным занятием; вы можете сэкономить значительную сумму денег, исключив подрядчиков из уравнения и гордясь своей собственной работой.

Однако для начинающего мастера по изготовлению солнечных батарей знание того, как устанавливать солнечные панели, может показаться сложной задачей. Не бойся! Независимо от того, рассматриваете ли вы систему с привязкой к сети или автономное решение, мы создали исчерпывающее пошаговое руководство по установке солнечных батарей, которое поможет вам на каждом этапе процесса установки солнечных батарей.

Планирование и безопасность установки солнечных батарей

Ключом к успеху любого проекта установки солнечных панелей является наличие четко составленного плана с мерами по обеспечению безопасности всех участников.

На самом деле, есть несколько вещей, которые вы можете сделать еще до того, как распаковать свою систему, чтобы убедиться, что процесс установки солнечной энергии проходит гладко от начала до конца. К ним относятся:

• Закупка материалов, которые не входят в комплект поставки (проводка, инструменты и т. Д.)
• Организованность при распаковке системы
• Проверка вашего груза на предмет отсутствия или повреждения
• Проверка правил безопасности при установке ваша система

Приобретаемые материалы

Наши пакеты включают оборудование и материалы, которые помогут вам в успешной установке.В дополнение к тому, что входит в наши пакеты, соберите дополнительное оборудование и материалы, необходимые для установки солнечных панелей, в том числе:

На вашей электрической схеме будут указаны размер и длина провода, необходимого для вашего проекта. Попросите копию схемы подключения к исходным материалам в вашем местном хозяйственном магазине.

• Используйте изолированные наконечники или другие одобренные соединительные устройства (без гаек для соединений постоянного тока).
• Все соединительные и соединительные коробки должны соответствовать требованиям к напряжению и силе тока для цепи, частью которой они являются.
• Коробки для установки вне помещений должны быть рассчитаны на использование вне помещений.
• Заземленные соединения обычно требуют необратимого соединения.

• Выключатели переменного тока необходимы для импорта / экспорта мощности переменного тока от вашего оборудования.
• Автоматические выключатели имеют несколько различных вариантов монтажа.Список совместимых опций см. На панели автоматического выключателя переменного тока.
• Выделенные субпанели часто используются для объединения солнечных цепей переменного тока. Субпанели не позволяют размещать в них выключатели нагрузки.
• Субпанели переменного тока должны иметь достаточный размер, чтобы перекрыть выход, поступающий от солнечных контуров.

• Для большинства систем требуется блокируемый предохранительный выключатель.
• Обычное соединение, которое обеспечивает обратное питание в сеть, потребует ручного отключения переменного тока без предохранителей.Это может быть включено в вашу систему — проверьте список деталей в вашем бланке предложения / заказа.
• Для подключения ответвителя на стороне сети потребуется ручное отключение переменного тока с предохранителем. Предохранитель обеспечивает необходимую защиту цепи от сверхтока.
• Разъединители переменного тока должны устанавливаться снаружи, обычно в пределах 10 футов или в прямой видимости от вашего основного счетчика счетов. Для получения подробной информации о требованиях к трудоустройству обратитесь к своему AHJ (уполномоченный орган).

• Если вы устанавливаете сетевую систему, вашему коммунальному предприятию может потребоваться специальный PV-метр для измерения производства, поступающего от солнечной батареи.
• Во многих случаях вам просто нужно установить гнездо или основание счетчика. Коммунальная компания установит лицевую панель счетчика, как только вы получите разрешение на активацию системы.
• Обратитесь в вашу коммунальную компанию для получения списка одобренных розеток для счетчиков.

• Согласно требованиям NEC (Национальный электротехнический кодекс), перед тем, как покинуть массив, проводка солнечных батарей должна быть переведена в кабелепровод. Если не указано иное, требуется EMT (электрическая металлическая трубка).
• Вы можете использовать кабелепровод большего диаметра, чем указано, при необходимости для облегчения прохождения проводов. Никогда, не используйте кабелепровод меньшего диаметра, чем указано в ваших планах.

ЕМТ и кабелепровод ЛОР

ЕМТ — это тонкостенный жесткий кабельный канал, который необходимо заземлить. Его почти всегда делают из стали. ЕМТ следует использовать, если местные власти не одобрили кабелепровод от ЛОР для вашего проекта.

ENT — неметаллическая гибкая дорожка качения, которую не нужно заземлять и которую можно согнуть вручную.ЛОР более экономичен и с ним легче работать, но это не допускается большинством строительных норм.

Монтаж на земле — для монтажа на земле требуется бетон, опалубка и 2- или 3-дюймовые механические трубы. Поскольку доставка этих материалов обходится дорого, дешевле покупать их на месте. В вашем отчете по стеллажам будет указано общее количество погонных футов трубы и кубические ярды бетона, необходимые для проекта.

Вам также понадобятся пиломатериалы, чтобы построить каркас, чтобы удерживать трубы на месте, пока бетон застывает. Это полезное руководство от IronRidge объясняет, как это работает. Раздел о наземном креплении данного руководства по установке солнечных панелей также содержит дополнительную информацию о строительстве подконструкции.

Крепление на крышу — Купите несколько тюбиков кровельного герметика для предотвращения утечек и повреждения ветром. Убедитесь, что у вас есть герметик, подходящий для вашего кровельного материала.

Также подумайте о покупке хорошей дрели, если у вас ее нет.Вы будете использовать длинное сверло 1/8 дюйма и головку глубиной 7/16 дюйма для стопорных болтов.

Распаковка

После того, как ваша система прибудет, есть 24-часовое окно с момента доставки для подачи претензий по доставке в Unbound Solar. Немедленно распакуйте вашу систему, чтобы проверить ее на предмет повреждений или недостающих частей.

• Найдите чистое открытое место, где вы можете распаковать и осмотреть свое оборудование.
• Поместите незакрепленные детали в закрывающиеся пластиковые пакеты и промаркируйте их, чтобы они не потерялись.
• Проверьте содержимое посылки по упаковочному листу, чтобы убедиться, что все там есть.
• Если какие-либо отсутствующие или поврежденные элементы, сделайте фотографии для справки и немедленно свяжитесь с Unbound Solar, чтобы решить проблему.
• Если вы не планируете устанавливать сразу, поместите аккумуляторы в зарядное устройство как можно скорее. Батареи могут выйти из строя, если они будут оставаться без зарядки в течение длительного периода времени.
• Если вы купили микро-инверторы или оптимизаторы мощности, храните всю документацию с наклейками или QR-кодами. Они будут использоваться для создания карты массива позже, чтобы вы знали, какой блок управляет какой панелью.

Соображения безопасности

Поскольку установка солнечных батарей связана с подъемом тяжестей, электромонтажными работами и, возможно, лазанием по крыше, безопасность всегда должна иметь приоритет . В конце концов, что хорошего в новой солнечной системе, если вас нет рядом, чтобы насладиться ее благами?

Воспользуйтесь нашим руководством по установке солнечных панелей, чтобы обеспечить безопасность себе и окружающим на протяжении всего процесса установки.

Солнечное оборудование может вызвать порезы, царапины, порезы, надрезы и колотые раны. Используйте подходящее оборудование и не забывайте делать перерывы, чтобы не переутомиться.

• Всегда используйте защитные очки, перчатки и обувь с закрытым носком.
• Снимите все металлические украшения, включая часы.
• При замешивании бетона надевайте длинные рукава, чтобы не обжечься. Для кровельных работ используйте кровельный анкер и ремни безопасности.

Если вы устанавливаете систему крепления на крыше, защита от падения требуется каждый раз, когда вы или ваши помощники находитесь на крыше.

• Установить кровельные анкеры.
• Каждый раз, когда вы находитесь на крыше, используйте привязные ремни безопасности, прикрепленные к якорю.
• Ботинки для установки на крышу с плоской подошвой могут помочь лучше удерживать черепицу, черепицу или металл.
• Рассмотрите возможность аренды строительных лесов и / или стрелового подъемника, чтобы облегчить людям и оборудованию подъем на высоту.
• Помните о погодных условиях, которые могут временно сделать работу на крыше небезопасной.

Даже если ваши ноги прочно стоят на земле, опасность все равно может существовать.Если вы устанавливаете панели на землю, обязательно соблюдайте следующие меры безопасности.

• Позвоните в местные органы власти перед началом любых работ по земляным работам, чтобы избежать попадания в подземные газовые или электрические линии.
• Если вы используете автобетоносмеситель, не проезжайте через канализационные сети или канализационные сети, а также избегайте низко висящих линий электропередач или телефонных линий
  .
• Избегайте контакта с влажным бетоном, так как это может вызвать едкие ожоги на голой коже. Надевайте перчатки, защитные очки и носите одежду с длинными рукавами.
• Используйте респираторную маску N-95 при замешивании собственного бетона, чтобы избежать вдыхания вредных химикатов.
• Если вы используете тяжелое оборудование, пройдите обучение работе с ним или обратитесь к опытному оператору на место.

• Снимите все металлические украшения, включая часы.
• Держите под рукой мультиметр.Перед тем, как продолжить, проверьте проводники и терминаторы, чтобы убедиться в наличии нулевого напряжения.
• Убедитесь, что все провода зачищены и / или правильно заделаны, используя при необходимости динамометрический ключ / отвертку.
• Прокладывайте провода вдали от острых краев и точек защемления, которые могут повредить провод.

• Спланируйте свой подъем; знайте, что вы двигаетесь и куда, прежде чем поднимать.
• Попросите двух или более человек нести панели при сильном ветре, чтобы избежать несчастных случаев.
• Убедитесь, что вы устойчиво стоите.
• Поднимайте ноги, приседая, чтобы не увеличивать нагрузку на спину.
• Избегайте скручивания во время подъема и держите вес близко к телу.
• Обращайтесь за помощью, когда она вам нужна, и ждите помощи, когда вам нужно. Если вы не уверены, сможете ли вы поднять что-то в одиночку, проявите осторожность.
• При необходимости используйте подъемник или кран для подъема тяжелого оборудования.

Электропроводка является важной частью любой солнечной установки, и ее особенности различаются в зависимости от типа системы, которую вы устанавливаете. В этом разделе руководства по установке солнечной панели будет описано, как спланировать прокладку проводки, заземлить систему и установить прерыватель обратного тока для подключения к электросети, если это необходимо.

Управление проводкой

Управление проводкой — важный (хотя часто упускаемый из виду) фактор, который в долгосрочной перспективе упростит установку вашей солнечной панели.Вот несколько советов, о которых следует помнить:

• Спланируйте прокладку проводки заранее, чтобы провода не мешали доступу к массиву.
• Используйте зажимы для проводов, чтобы закрепить заводские провода на месте так, чтобы они не двигались на ветру и не касались крыши (требуется в соответствии с Национальным электротехническим кодексом). Зажимы для проводов позволяют проводить провода вдоль направляющих или каркаса солнечной панели.
• Во многих солнечных компонентах используются пружинные зажимы, которые требуют, чтобы вы надавили на металлический стержень (или другой механизм), чтобы открыть клемму и закрепить провод.Как только провод будет надежно закреплен, отпустите пружину, которая зажимает провод на месте.

Электрическое подключение

Фактический путь вашей системы электропроводки будет отличаться в зависимости от типа системы, которую вы устанавливаете. Ниже приведены некоторые краткие сведения, показывающие, как подключается проводка для каждого типа системы:

• PV-цепочки к распределительной коробке
• Соединительная коробка к инверторам
• AC Выход на главную / вспомогательную панель

Вы можете посмотреть видео по установке солнечных панелей SolarEdge HD-Wave или видео SMA Sunny Boy по установке для более подробной демонстрации процесса подключения.

• Фотоэлектрическая панель к микроинвертору
• Микроинвертор к магистральному кабелю
• Магистральные кабели к распределительной коробке
• Соединительная коробка к главной панели

Enphase имеет подробное видео по установке солнечных панелей, которое вы можете посмотреть для практической демонстрации процесса подключения.

• PV strings to combiner box
• Combiner box to charge controller (s)
• Charge Controller (s) to battery bank
• Battery bank to инвертор (и)
• Инвертор (ы) к панели нагрузки
• Генератор также подключается к инвертору (отдельно от солнечной цепи

Если ваша система использует микро-инверторы или оптимизаторы мощности, это Хорошая идея сделать карту массива, которая идентифицирует, где каждое устройство расположено в массиве.

Эти продукты поставляются с наклейками, QR-кодами или другими уникальными идентификационными маркерами. Прикрепите эти наклейки к листу бумаги, чтобы составить карту массива.

Во время ввода в эксплуатацию подключите эту карту массива к своему программному обеспечению для мониторинга, чтобы сообщить ему расположение каждой панели в массиве. Это позволяет программному обеспечению правильно контролировать производство и сообщать о неисправном оборудовании.

• Автономные системы, как правило, имеют больше оконечных устройств и работают с более высокими токами.Проверьте все соединения переменного и постоянного тока, а также соединения, чтобы убедиться, что все правильно подключено и затянуто.
• Пометьте соединения карандашом после их затяжки, чтобы знать, какие соединения были затянуты.
• Если вы подводите комбинированную мощность постоянного тока от солнечной панели к энергоцентру, позаботьтесь о том, чтобы подключить положительный провод солнечной батареи к шине СОЛНЕЧНЫЙ ВХОД (+), а не к шине DC BATT (+).

• После подключения проверьте клеммы или шины с помощью измерителя и определите, что они работают при безопасном напряжении, прежде чем приступить к остальной части сборки.

Вам нужно заранее спланировать свой электрический пробег с учетом того, какой тип системы вы устанавливаете.

Опять же, безопасность имеет первостепенное значение: убедитесь, что вы носите рекомендуемое защитное снаряжение (перчатки, защитные очки и обувь с закрытым носком) и устанавливаете проводку в соответствии со схемой подключения.

• В системах с несколькими инверторами может использоваться субпанель переменного тока для объединения цепей переменного тока в единый набор проводников.
• Выделенные солнечные панели не должны содержать выключателей нагрузки.

• Вы можете проложить проводку через чердак, чтобы скрыть ее от глаз, но убедитесь, что она доступна для подключения к массиву, блоку выключателя, панели, измерителю и другим частям система.
• Используйте кабельные зажимы для закрепления проводки от солнечных панелей и микро-инверторов / оптимизаторов мощности. Зажимы должны удерживать провода на месте при сильном ветре.
• Не допускайте контакта оголенной проводки с поверхностью крыши.
• Проложите проводку от солнечного источника до распределительной коробки, затем перейдите к кабелепроводу. Электропроводка должна оставаться в кабелепроводе до тех пор, пока не достигнет инвертора (для сетевых систем) или контроллера заряда (для аккумуляторных систем).
• Используйте монтажные планки кабелепровода для фиксации участков кабелепровода на крыше на месте.
• Если возможно, используйте заглушки для прохода кабелепровода для перехода кабелепровода на чердак, чтобы скрыть его из виду.

• Используйте кабельные зажимы, чтобы организовать открытую проводку под массивом. Их следует защитить от сильного ветра и держать в стороне, чтобы они не мешали техническому обслуживанию.
• Позвоните в местные органы власти, прежде чем начинать какие-либо рытье грунта, чтобы избежать попадания в подземные газовые или электрические линии.
• Если вы используете автобетононасос или другую тяжелую технику, не проезжайте по подземным газопроводам, водопроводу или септическим системам, которые могут быть повреждены.
• Ваша электрическая схема покажет вам, на какую глубину вырыть траншею, размер / тип проводки и кабелепровода, а также общее расстояние трассы. Также будет учитываться падение / рост напряжения. Часто обращайтесь к нему при планировании пробежки.

Установка инвертора может выглядеть по-разному в зависимости от типа солнечной системы.Инверторы для систем с привязкой к сетке можно монтировать на стене в помещении, на открытом воздухе или монтировать на задней части наземного основания. Автономные инверторы необходимо монтировать на стене в помещении.

• Следуйте инструкциям производителя в отношении зазоров для установки, чтобы обеспечить эффективное охлаждение оборудования.
• Инверторы со встроенными разъединителями должны устанавливаться на высоте менее 2 метров (6,5 футов) от земли.Исключение составляют случаи, когда конструкция системы содержит другой выключатель, который соответствует требованиям NEC (Национальный электротехнический кодекс) по отключению переменного тока.
• При установке в гараже любой источник зажигания (инверторы и разъединители) должен находиться на высоте не менее 18 дюймов от земли.
• При установке вне помещения не допускайте попадания на инвертор прямых солнечных лучей и спринклерных систем.

• Устанавливайте инвертор на высоте более 36 дюймов от земли, чтобы избежать разбрызгивания грязи во время сильных дождей.
• Не допускайте попадания на инвертор прямых солнечных лучей.
• Используйте фиксатор резьбы на оборудовании, которое крепит кронштейн инвертора к опорной конструкции.

Если вы хотите узнать больше, ознакомьтесь с нашей статьей о солнечных инверторах.

Надлежащее заземление электрических компонентов вашей солнечной системы является важным шагом. Во-первых, заземленные электрические соединения снижают риск поражения электрическим током, скачков напряжения и накопления статического электричества.Более того, если цепь выходит из строя, заземление обеспечивает безопасный путь для тока короткого замыкания.

Металлические части электрической системы должны быть заземлены (заземлены), а токопроводящие материалы (EMT, металлические коробки и т. Д.) Должны быть заземлены вместе. Последнее гарантирует, что каждая единица оборудования в системе имеет одинаковое сопротивление относительно земли, или «опорное заземление».

В следующих разделах нашего руководства по установке солнечных панелей описаны методы заземления и некоторые дополнительные советы, которые помогут вам правильно заземлить вашу систему.

• EGC (Провод заземления оборудования) — это зеленый или неизолированный медный провод, соединяющий вместе стеллажи, металлические корпуса и кабелепровод EMT.

• GEC (Проводник заземляющего электрода) — это провод, соединяющий стержень заземления со службой распределения электроэнергии. В большинстве систем переменного тока нейтральный проводник имеет единственную точку соединения с землей.

• Заземление нейтрали можно найти в генераторах, распределительных щитах выключателей, центрах питания и другом оборудовании. Ваша система должна иметь только одно соединение нейтрали с землей.

• Заземление минусовой цепи постоянного тока необходимо для любой системы. Он входит в состав любой системы, имеющей «защиту от замыкания на землю».”

• UFO (универсальный крепежный объект) IronRidge и крепежные детали позволяют заземлить всю солнечную батарею с помощью одного заземляющего наконечника.
• Другие крепления, например, стойки, не имеют встроенных решений для заземления. Каждую панель и компонент стойки необходимо заземлить с помощью заземляющих зажимов или наконечников, перечисленных в UL.

Для солнечных систем с привязкой к сетке требуется прерыватель обратного питания, который представляет собой устройство, добавленное к вашей основной панели выключателя.Это позволяет вашей системе подавать вырабатываемую электроэнергию в энергосистему.

Прерыватель обратного питания солнечной энергии устанавливается на противоположном конце панели прерывателя от входного прерывателя сети. Возможно, вам придется переставить цепи в панели выключателя, чтобы установить солнечный выключатель в последнее положение.

Если вам нужно освободить место для дополнительного выключателя, тандемные выключатели делают один паз на панели выключателя, который обслуживает две цепи на одной и той же фазе (они отличаются от многофазных выключателей на 120/240 В).

Если вам неудобно работать с панелью прерывателя, не бойтесь вызвать профессионального электрика. Многие из наших клиентов делают свои солнечные батареи своими руками и привлекают профессионалов для электромонтажных работ.

Тем не менее, если вам удобно (и безопасно!) Выполнять такой вид работы, вот пошаговое описание того, как подключить прерыватель обратного питания:

1. Определите правильный размер прерывателя и выберите источник выключатель, который будет работать с вашей существующей панелью.Идеально использовать выключатели той же марки и модели, что и другие выключатели в панели.
2. Во время работы стойте на фанере или резиновом коврике, чтобы изолировать себя от земли. Прежде чем начать, вам нужно собрать изолированные инструменты и вольтметр со свежими батареями.
3. Выключите автоматические выключатели ответвления по очереди.
4. Выключите главный автоматический выключатель.
5. Снимите крышку панели.
6. Прежде чем продолжить, проверьте все провода мультиметром, чтобы убедиться в отсутствии тока.
7. Отсоедините провод отключаемого выключателя от клеммы нагрузки.
8. Осторожно вытащите старый выключатель, обращая особое внимание на его положение.
9. Вставьте новый прерыватель и надавите на него.
10. Присоедините правильно зачищенные провода цепи солнечной батареи к клеммам выключателя и затяните их на место.
11. Осмотрите панель на предмет других проблем. Затяните все незакрепленные клеммы.
12. Установите крышку панели.
13. Включите главный выключатель.
14. Включите прерыватели ветвей один за другим, оставляя солнечную батарею напоследок. Не включайте прерыватель обратного питания солнечной батареи до тех пор, пока не будет заключено соглашение о проверке и подключении.
15. Проверьте выключатели с помощью мультиметра, чтобы убедиться, что все работает.

Монтаж солнечных панелей

После прочной проводки и электрического плана следующим шагом будет монтаж солнечных панелей. Независимо от того, решите ли вы установить массив на крыше или на земле, в следующих разделах будет описано все, что вам нужно для создания прочного монтажного основания.

Если вы решите установить солнечные панели на крыше, необходимо выполнить 5 основных шагов:

1. Найдите и отметьте стропила
2. Установите крепления на крыше, чтобы закрепить рельсы на месте
3. Установите направляющие рельсы
4. Поднимите панели на крышу
5. Установите панели на рельсы

Для прочного фундамента кровельные опоры должны быть прикреплены болтами к стропилам крыши.Есть несколько способов определить, где именно находятся ваши стропила:

Найдите стропила под карнизом крыши. Если вы не можете их заметить, поищите гвозди, которыми облицовка и / или желоб крепится к концам стропил.

Если это безопасно, вы можете почувствовать, где находятся ваши стропила, прогуливаясь по крыше. Стропила будут прочными, а пространство между ними — немного пористым.Вы также можете использовать резиновый молоток, чтобы постучать по крыше и послушать / нащупать стропила.

Этот метод менее эффективен для крыш со скиповой обшивкой (слой досок, расположенный перпендикулярно стропилам). Доски покрывают стропила, поэтому сложно определить, нашли ли вы стропильную доску или скиповую обшивочную доску.

Если ни один из предыдущих методов не работает, вы можете просверлить разведочные отверстия в крыше для поиска стропил.

• Начните с того места, где вы планируете разместить первый оклад и просверлите небольшое отверстие в крыше.
• Если сверло не попадает в стропило, согните металлическую проволоку в форме буквы L и вставьте ее в отверстие.
• Поверните трос, чтобы проверить, не попадает ли он в стропило.
• После того, как стропила будет найдена, отмерьте 0,75 дюйма от края до центра стропила. Отметьте это место, чтобы можно было просверлить шпильку прямо через центр стропила.
• Если у вас есть доступ на чердак, вы можете следить за этим процессом изнутри чердака.Просверлите отверстие на одной стороне стропила, оставив сверло торчать через крышу, чтобы его можно было найти снаружи. Как только вы заберетесь на крышу, отмерьте 0,75 дюйма от сверла до центра стропила, чтобы отметить положение болта.

После того, как вы отметите обе конечные точки каждого стропила, вы можете соединить их меловой линией в верхней части крыши. Это даст вам визуальное представление о том, где расположить вспышки.Мел смоется в следующий раз, когда пойдет дождь, поэтому не беспокойтесь о том, что линии будут постоянными.

• Прикрепите меловую линию в начальной точке линии.
• Вытяните веревку с мелом из меловой катушки.
• Закрепите меловую линию в конце линии.
• Прижмите пальцем середину линии мела к крыше.
• Потяните за шнур, затем отпустите, чтобы он «защелкнулся» о крышу. В результате удара останется временная полоска мела, с которой вы сможете работать.Сделайте это с обеих сторон от точки, в которой вы держите леску на месте.
• Повторяйте, пока не отметите мелом расположение каждого стропила.

Шаг 2: Установка креплений на крышу

Отметив расположение стропил на крыше, пора приступить к установке креплений, которые закрепят ваши монтажные рельсы на месте.

В зависимости от типа крыши процесс будет отличаться, но мы включили шаги для наиболее распространенных типов ниже, а также несколько советов по размещению и расположению окладов.

Расстояние между осветительными элементами должно совпадать с монтажными отверстиями на солнечной панели. Расстояние между монтажными отверстиями будет указано в спецификации панели.

Расположите планки в шахматном порядке так, чтобы они чередовались между верхней и нижней направляющей. Распределите окантовки равномерно по всем стропилам крыши, чтобы распределить вес массива по всей монтажной поверхности.

Расположение слева визуально более привлекательно, но вся ветровая / снеговая нагрузка сосредоточена на нескольких стропилах.Расположение в шахматном порядке справа делает массив более структурным.

В наших системах обычно используется система гидроизоляции Ironridge Flashfoot 2 для крыш из композитной / асфальтовой черепицы, поэтому мы включили здесь инструкции по установке этого продукта. Если в вашей системе используются другие прошивки, обратитесь к руководствам производителя за инструкциями по установке.

1. Осторожно сломайте уплотнение между черепицей плоским бруском.
2. Удалите все гвозди, которые могут помешать скольжению гидроизоляции под черепицу.
3. Вставьте гидроизоляцию под черепицу, совместив отверстие с отмеченным стропилом.
4. Заправьте оклад на место. Нижний край гидроизоляции должен находиться над линией водостока (нижний край черепицы). Верхний край гидроизоляции должен доходить до третьего ряда черепицы (см. Эталонное изображение).
5. Отметьте место сверления через отверстие в гидроизоляции.
6. Удалите планку и просверлите пилотное отверстие сверлом 7/32 дюйма. Еще раз проверьте, чтобы отверстие попало в стропило.
7. Заполните отверстие герметиком для крыши и установите гидроизоляцию.
8. Используйте ударную дрель с головкой глубиной 1/2 дюйма для затяжки в соответствии со спецификациями производителя гидроизоляции.

На металлических крышах крыши используются хомуты, которые прикрепляются к шву или болтами в конструкции.Существуют десятки конфигураций зажимов, и каждая из них немного отличается в зависимости от крыши. Обратитесь к производителю зажима за конкретными инструкциями по установке.

Крючки для плитки вставляются под черепицу и крепятся к стропилам. Вертикальный крюк обеспечивает зазор от черепицы. Направляющие стеллажа прикручиваются болтами к пазам на крючках для плитки.Установка крюка для плитки может потребовать некоторой резки или шлифовки плитки, но, как правило, они универсальны и подходят для большинства черепичных крыш.

Если вы купили систему замены плитки, вы удалите черепицу с крыши и замените ее для замены плитки. При замене плитки к стропилам прикручивается болт с опорой, который служит фундаментом для крепления рельсов.

Балластные опоры не требуют проколов в крыше — вес стеллажа и самого массива удерживает систему на месте.

Крепления с балластом подходят только для плоских или пологих крыш. Более высокие углы наклона означают меньшую направленную вниз силу, удерживающую массив на месте, что делает их неэффективными на более крутых крышах.

Шаг 3. Установка направляющих стойки

Установив планки на место, вы готовы прикрепить направляющие стойки. Обязательно держите под рукой свой отчет о стойках — в нем указаны размер направляющих и расстояние между ними для вашей системы.

• Измерьте и обрежьте рельсы на земле, чтобы на крыше не осталась металлическая стружка.
• Расстояние между направляющими должно соответствовать расстоянию между монтажными отверстиями на задней стороне рамы солнечной панели.Облицовки также должны соответствовать этому интервалу.
• Используйте прилагаемое оборудование, чтобы прикрепить направляющую к окладу. (Совет от профессионала: установите нижние выступы направляющих на верхней стороне направляющих, чтобы массив скрыл их из поля зрения.)
• Используйте уровень, чтобы обеспечить ровное расположение направляющих. Прорези в L-образных ножках позволяют при необходимости регулировать по вертикали.
• Затяните направляющие с помощью качественного динамометрического ключа в соответствии с требованиями производителя к моменту затяжки.
• Прикрепите пластиковые заглушки, чтобы пауки, пчелы и другие существа не приближались к рельсам.
• Прикрепите зажимы для управления проводами и любое оборудование для микро-инверторов / оптимизаторов к направляющим.
• Установите заземляющее оборудование при установке рельсов. Системы IronRidge содержат по одной клемме заземления на каждый массив.
• При начале нового ряда оставьте место, чтобы учесть выступ панели с обеих сторон, а также зазор от ½ до 1 дюйма между панелями.

Шаг 4. Установка панелей на крышу

Помните: безопасность превыше всего! Готовясь переместить панели на крышу, помните о процедурах безопасности, изложенных в разделе «Планирование и безопасность» настоящего руководства.Обязательно используйте защитное снаряжение, используйте защиту от падения и никогда не вставайте на панели и не поднимайте их за электрические провода.

При желании вы можете завернуть панели в одеяло, чтобы защитить их от твердых поверхностей при перемещении.

Скорее всего, вы захотите арендовать какое-то оборудование, чтобы поднять панели на крыше. Есть несколько вариантов на выбор:

Лестничный подъемник. Лестница с ленточным конвейером для перемещения тяжелых предметов вверх и вниз по лестнице.

Ножничный подъемник. Подъемник, который поднимается и опускается, а также из стороны в сторону. Горизонтальное движение означает, что вы можете меньше путешествовать с земли на крышу, а затем обратно.

Подъемник стрелы. Лифт с полным диапазоном движения, обеспечивающий доступ в ограниченные пространства. Полезно, чтобы преодолевать препятствия, которые мешают вам припарковать лифт прямо под местом, где вы планируете установить панели.

Строительные леса. Строительные леса отлично подойдут, если нет препятствий и не требуется помощь при подъеме. Механизма, облегчающего подъем, нет, но он предлагает прочную платформу для работы и дополнительную защиту от падения.

Шаг 5: Монтаж панелей

Теперь, когда у вас есть установленные стеллажи и панели в одном месте, вы, наконец, можете собрать их вместе и смонтировать панели!

В приведенных ниже инструкциях в качестве примера используется стеллажная система IronRidge (XR10, XR100 и XR1000), которая входит в стандартную комплектацию всех наших пакетов.Если вы приобрели специальное крепление (например, опору на столб), обратитесь к руководству по эксплуатации, чтобы получить инструкции по установке панелей.

1. Поместите панель так, чтобы монтажные отверстия совпадали с направляющими.
2. Используйте зажимы IronRidge UFO (универсальный крепежный объект), чтобы закрепить панель на месте. Начните с конца на внешнем крае массива и опустите Т-образный болт в прорезь в направляющей.
3. Затяните зажимы UFO с помощью стопорных втулок (по одной на каждой направляющей), чтобы они плотно прилегали к внешней стороне первой панели, фиксируя ее на месте.
4. Вставьте следующую пару зажимов UFO во внутренний край первой панели.
5. Поместите следующую панель на направляющие так, чтобы зажимы плотно вошли между обеими панелями.
6. Затяните зажимы между панелями.
7. Повторите этот процесс для каждой панели в вашем массиве. Используйте НЛО с прикреплением стопорных втулок, чтобы закрепить последнюю панель в ряду.

Крепление на землю

Если вы решите вместо этого установить солнечные панели на землю, есть 3 основных шага:

1. Построить фундамент
2. Установить перила
3. Установить панели на направляющие

Шаг 1: Построить Фундамент

Хотя наземный монтаж немного отличается от монтажа на крыше, применимы некоторые из тех же принципов.Во-первых, вам нужно построить прочный фундамент, на котором вы установите направляющие для стеллажей.

В наших стойках для наземного монтажа используется система крепления IronRidge Ground Mount. Мы предоставляем технический отчет, в котором указывается, насколько глубоко и широко следует выкопать анкерные ямы, расстояние между опорами и их размещение, а также сколько бетона и труб нужно купить.

Следуйте спецификациям, изложенным в вашем техническом отчете (предоставленном Unbound Solar), чтобы обеспечить структурную целостность вашего наземного крепления.

Всегда используйте соответствующие средства защиты (указанные ранее в разделе «Планирование и безопасность») при работе с бетоном.Влажный бетон может вызвать серьезные ожоги при длительном контакте с кожей. Кроме того, при работе вблизи бетонной пыли требуется респиратор с минимальным рейтингом N95.

Принимая во внимание меры безопасности, вот несколько рекомендаций по заливке бетона и установке опор.

• Убедитесь, что ваш участок ровный. При необходимости рассмотреть возможность выравнивания оценки.
• Используйте мел или веревочную линию, чтобы обозначить внешние размеры массива и расположение опор на земле.
• Позвоните в местные органы власти, чтобы определить местонахождение заглубленных линий электропередач и септических систем, прежде чем копать. Не перемещайте тяжелую технику (например, бетономешалку) по подземным трубопроводам.
• Внимательно следите за размещением сваи и глубиной / шириной отверстия, указанными в техническом отчете.
• Создайте временную деревянную опорную конструкцию, чтобы трубы оставались на месте во время затвердевания бетона. Если трубы сдвинутся до того, как бетон полностью затвердеет, это может нарушить структурную целостность крепления.
• Подземная труба должна быть полностью подвешена в бетоне.Если труба касается грязи, это может вызвать гальваническую коррозию , которая снизит прочность конструкции.
• Перед замешиванием бетона установите все остальное на место. Когда бетон намокнет, у вас не будет времени корректировать формы и вносить изменения.
• Подождите не менее недели между установкой опор и построением остальной части массива. Для полного застывания бетона потребуется до 21 дня. Оставьте деревянную скобу на месте, пока бетон полностью не затвердеет.
