Строительство дома своими руками каркасного видео: как заработать на каркасном строительстве :: Свое дело :: РБК

Содержание

Каркасный дом своими руками — 104 фото как построить прочный и надежный дом

Благодаря многочисленным достоинствам, каркасные сооружения занимают лидирующие позиции среди быстровозводимых строений, которые эксплуатируются как для дачных целей, так и круглогодичного проживания.

Не нуждающиеся в массивном фундаменте, лёгкие, с высокой степенью тепловой защиты подобные конструкции не уступают кирпичным сооружениям.

Также если придерживаться определённых этапов, всегда можно построить дом каркасный самостоятельно.

Содержимое обзора:

Инструкция возведения

К самому недорогому по ценовой категории и быстрому по технологии способу возведения относится строительство дома каркасного типа. Именно поэтому подобные строения пользуются востребованностью во всех уголках земного шара.

Поэтапное строительство дома каркасного типа начинается с фундаментного устройства и заканчивается работами по отделке, которые способны выполнить за пару месяцев несколько человек.

Строительный процесс начинается с создания проектной документации, в которой отражаются схемы будущего строения.

Придерживаясь необходимых предписаний, можно реализовать инженерные идеи собственноручно.

Фото каркасного дома, проектных документаций созданы специальными проектирующими фирмами. В интернете предложено разнообразие видео о возведении строений каркасного типа собственноручно.

Распланировка участка

Приступая к возведению сооружения, необходимо подготовить место. Для грамотной разметки территорию освобождают от растений и мусора. В случае если на участке имеются неровности, нужно устранить их, а возвышенности убрать до требуемого уровня.

Начиная строительные работы, осуществляют разметку под основание дома. В целях перенесения сведений с проектной документации в натуру, используя колышки, определяются размеры будущего сооружения.

Фундамент и его закладка

Пошаговая инструкция строительства каркасного дома предусматривает обустройство надёжного фундамента. Каркасная конструкция не требует закладки массивного основания, в данном случае подходит фундамент столбчатого типа.

Когда фундаментная закладка окончена, устраивается рубероидная закладка. Обвязка выполняется из бруса, который укладывается на фундаментное основание по периметру. Крепление фундамента с брусом проводится болтами, либо шпильками.

Обустройство пола

Установка пола начинает проводиться с фиксации лаг непосредственно к брусьям обвязки. Для лаг применяется и доска, однако в данном случае для жёсткости необходимо установить вместе несколько досок, скрепив их.

Частота размещения лаг зависит от габаритов утеплителя. Для закрепления лаг применяются уголки, а также гвозди.

Сверху утеплителя обустраивается гидроизоляция, затем пол застилается специальными плитами. Также можно применить фанеру.

Обустройство стен

Установка стен проводится посредством сборки каркасной конструкции, которая создаётся из металла или натурального массива. Для каркаса из древесины используется в основном дуб.

Сборка каркаса производится в соответствии схемой возведения каркасного сооружения. Изначально собирается стенной пролёт на напольной поверхности, затем в готовом виде элемент настенной поверхности устанавливает к полу.

Обратите внимание!

При расчёте габаритов настенных поверхностей стоит учитывать тот факт, что каждый очередной пролёт имеет стойки меньше на одну толщину очередного пролёта.

Чтобы каркасная конструкция настенной поверхности имела большую жёсткость, между стойками вертикального типа обустраиваются перемычки, крепление которых осуществляется в шахматном порядке.

Перемычки крепятся на непосредственно смонтированный каркас или на стадии, когда конструкция размещена ещё на напольной поверхности. Двери, а также окна в настенных каркасах устанавливаются по проектной документации.

Обустройство кровли

Придерживаясь рекомендаций, как построить дом каркасный, далее следует обустроить кровлю на этапе после возведения стен. Нужно определить правильный уклон, а также число скатов кровли.

К одному из распространённых видов кровли относится двускатная. Выбор стропил осуществляется с сечением, чтобы промеж ними возможно было обустроить утеплитель. В коньке стропила совмещаются по способу пол-лапы. Затем обустраивается обрешётка.

В качестве покрытия крыши подходит профилированный лист или металлочерепицы. Данный материал прост в установке, лёгкий и стоит сравнительно недорого. Помимо этого подобная кровля имеет красивый внешний вид.

Обратите внимание!

После утепления строения проводится отделка с использованием штукатурки, сайдинга, либо вагонки. К самому приемлемому варианту отделки относится сайдинг из винила, поскольку он простой в установке и защищает поверхность стен от отрицательных влияний внешней среды.

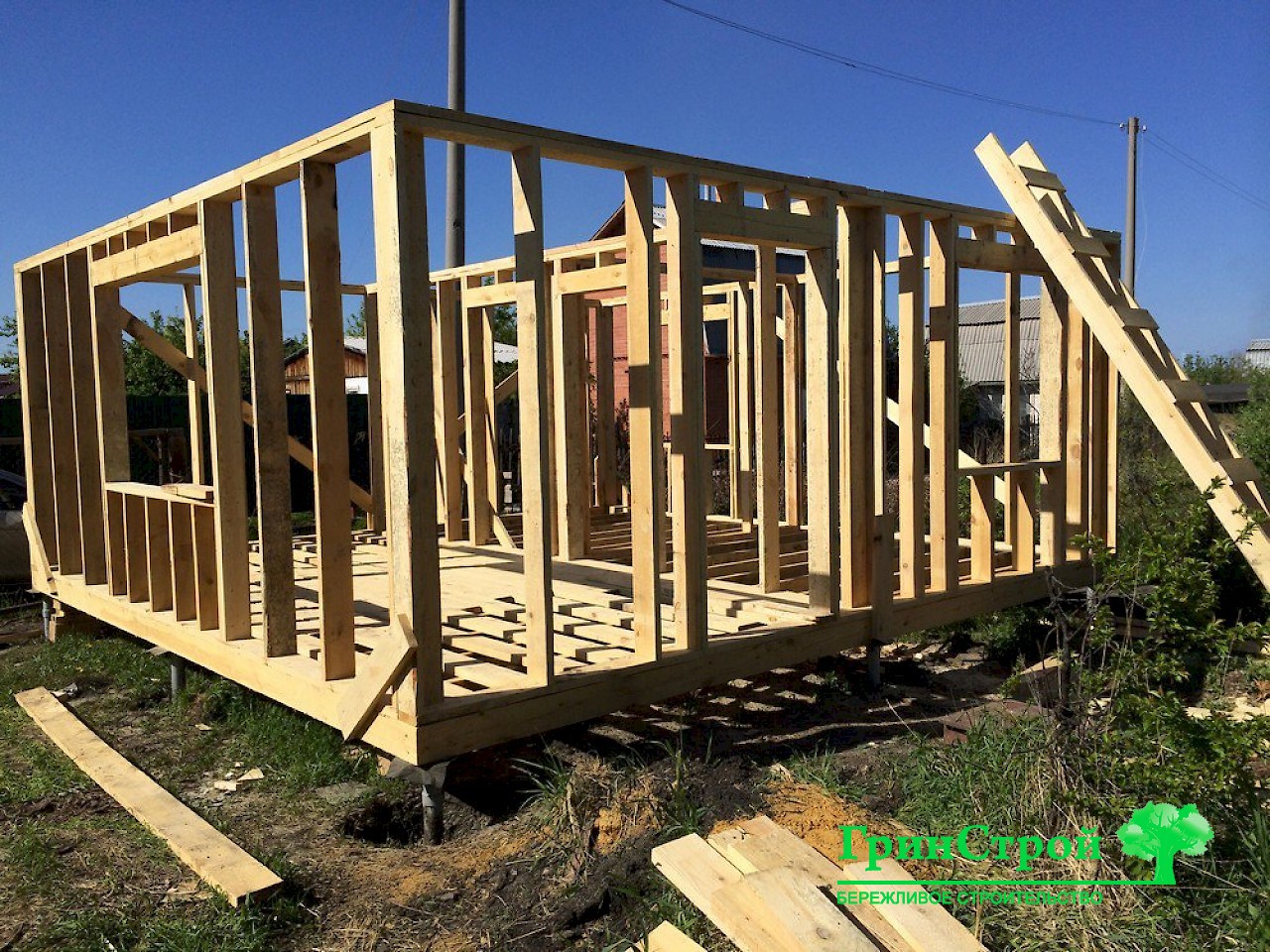

Фото каркасного дома своими руками

Обратите внимание!


Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе  + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект


Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).

Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими  удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.


Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).

Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

Балки пола своими руками


После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.

Дополнительная информация и инструкции по черному полу:

Cтойки, обвязки (стены)


По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

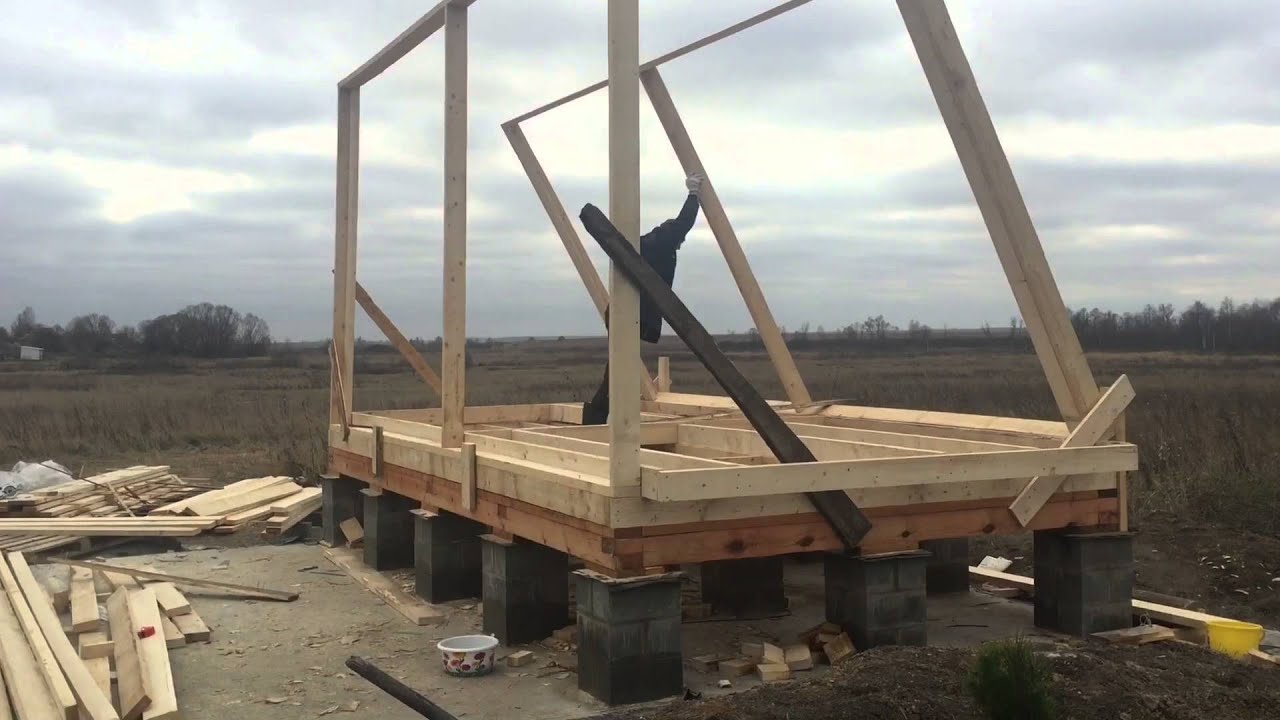

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие. Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

Обшивка стен


Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

<
Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

Затягиваем стены гидроветрозащитной мембраной


Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

Фасад каркасного дома


Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации


До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

  • полы санузла должны быть хорошо гидроизолированы;
  • потолок должен быть пароизолирован;
  • стены должны быть пароизолированы.

Утепление деревянного дома.


Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже  утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.


После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление


Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?
Остались вопросы? Вы всегда можете задать их в комментариях.
Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

Каркасный дом в полтора этажа своими руками. Каркасное строительство своими руками или «дом мечты» за небольшие деньги (51 фото)

ГлавнаяПолКаркасный дом в полтора этажа своими руками

Каркасное строительство своими руками (51 фото)

Сегодня каркасное строительство чрезвычайно популярно в России, поскольку такие строения возводятся быстро и легко, а стоимость их вполне доступна. Многие возводят такие дома самостоятельно, чтобы не обращаться к услугам профессионалов и значительно сэкономить.

Содержание

На вопрос: «Какая технология каркасного строительства предпочтительнее, канадская, немецкая или каркасно — рамочная?» — сложно ответить однозначно. Однако, специалисты склоняются к мнению, что для строительства своими руками последние подходят лучше всего. Так называемые фахверковые дома возводят из рам, образуемых стойками каркаса. Свободное пространство заполняется утеплителем и обшивается отделочными материалами.

Что нужно знать о каркасном строительстве?

Любое строительство начинается с выбора участка, разработки проекта, получения разрешения на строительство и составления сметы. В первую очередь, нужно учитывать назначение дома: будет ли это «летний вариант» для временного проживания или постоянное жилье для круглогодичного использования. От этого будут зависеть расходы на строительство. В обоих случаях используются различные  материалы для утепления стен, а так же их наружной и внутренней отделки.

Участок под строительство дома должен быть сухим, поскольку повышенная влажность — главный враг каркасного дома. Идеальное место — сухой, солнечный участок на возвышенности. Не желательно возводить такие конструкции под вековыми деревьями, поскольку их мощная корневая система вполне может повредить фундамент.

Средняя стоимость каркасного дома от 10 до 30 тысяч на квадратный метр готового жилья.

Возводить самостоятельно строения более двух этажей специалисты не советуют, при этом предпочтительнее проекты домов с мансардными помещениями.

Инструменты, которые наверняка потребуются при строительстве каркасного дома:

  • Ручная циркулярная пила
  • Торцовочная пила
  • Нейлер в паре с компрессором
  • Шуруповерт
  • Два уровня (метр и полтора метра)
  • Стамеска, молоток
  • Кувалда весом не менее 4 кг.
  • Шнур
  • Электрорубанок
  • Угольник, карандаш для нанесения разметок
  • Две струбцины

Фундамент для каркасного дома

Основная функция фундамента — создание жесткой рамы — основы. В случае каркасного дома идеальным вариантом станет мелкозаглубленный фундамент: ленточный, столбчатый или плитный. Выбирают тип фундамента в зависимости от вида грунта. Надо отметить, что технология строительства каркасного дома на этапе устройства фундамента мало отличается от обычной. В данной статье рассматривается наиболее распространенный вариант.

Перед закладкой ленточного фундамента необходимо вырыть траншею по размерам равную периметру дома. Ее глубина составит 0,75 м, этого вполне достаточно для легкого каркасного дома с мансардой. Конечно, необходимо учитывать и климатические условия. В зонах сурового климата фундамент рекомендуется заглублять фундамент на 1,5 м. Оптимальная ширина 0,5 м для внешних и несущих стен, 0,4 — для стен в помещении.

В качестве материала опалубки используется дуб или качественный брус из дерева других пород, сечением 150Х150 и более. Подойдет для этой цели и обрезная доска 50Х200 (ее можно использовать и в дальнейшем строительстве). Но, как показывает опыт, идеальный вариант для устройства опалубки — толстые листы фанеры.

Под фундамент для каркасного дома укладывается сначала «геотекстиль» толщиной в 300 — 350 гр. /м2, а затем «подушка» из крупного речного песка.

Собирать опалубку лучше вдвоем. Щиты сначала сбивают на земле, проверяя диагональ каждого готового «квадрата», затем укладывают, выравнивая по уровню. После того как опалубка будет полностью смонтирована, изнутри закрепляется пергамин, затем создается арматурный каркас. Для его вязки очень удобно использовать вязальные крюки. По углам соединения выполняются методом «шип-паз». Высоту опалубки делают на 0,4 м выше глубины траншеи.

Надежное и прочное соединение обеспечивают деревянные нагели. Использование металлического крепежа не желательно, поскольку соприкосновение с ним активирует процессы гниения древесины.

Следующий этап это заливка фундамента. Смесь для заливки фундамента проще всего заказать готовой. Если такой возможности нет, раствор можно приготовить из следующих компонентов:

  • цемент М-50;
  • гравий мелкофракционный;
  • песок просеянный речной;
  • вода.

Количество ингредиентов рассчитывается исходя из объема чаши миксера. Готовую смесь заливают в траншею и утрамбовывают.

Примечание: В процессе работы с цементной смесью велик риск получения ожогов, поэтому лучше надеть защитный фартук и высокую резиновую обувь.

Возможно, при заливке «выплывут» некоторые ошибки, сделанные при укладке опалубки. Усилить конструкцию помогут подпорки и дополнительные стяжки. Крыльцо деревянного дома выполнено на фундаменте самого дома.

Укладка пола

После того как заливка фундамента закончена, а бетон окончательно просох, самое время приступать к укладке пола.

Первый этап — прокладка по всему периметру деревянного бруса сечением 150 х 50 мм. Предварительно древесина пропитывается антисептиком, предотвращающим впитывание влаги. Под брус укладывается в один слой рубероид. Для крепления используются анкерные болты, шаг крепления 2 метра.

Особое внимание следует уделить проверке углов, для этой цели используется уровень (максимально допустимый перекос не более 10 мм).

Это важно: Все несущие конструкции изготавливают из одного материала. В противном случае, из — за разницы в коэффициентах расширения древесины, строение может перекосить.

Для укладки чернового пола используют самый недорогой материал — необрезанные доски. Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру. После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель.

Стены каркасного дома

Предварительная сборка стен производится на сухой, ровной площадке. Каркас состоит из вертикальных досок, длинна которых соответствует высоте помещений.

Если планируется возвести каркасный дом с мансардой, потолки на втором этаже делают косыми. Это значительно экономит материал и позволяет обустроить оригинальное и вполне комфортное жилое помещение.

На заметку мастеру: Материалом для каркаса служит древесина, влажностью не более 15%.

Секции стен собирают в горизонтальном положении, тогда же врезаются и укосины.

Укладку межстенного утеплителя удобнее проводить пока каркас не раскреплен укосинами, однако, обойтись совсем без них не получится. Для создания жесткой пространственной конструкции технология строительства каркасного дома предусматривает установку, как минимум, трех укосин. Их изготавливают из тех же материалов, что и стойки. Готовые секции ставятся в вертикальное положение.

Далее устанавливается верхняя обвязка и на ней собирается потолочное перекрытие с проемом под лестницу. Материалом для его сооружения могут служить балки 50Х250 (для больших пролетов) а так же доска 50х200, с закрепленным на ней брусом 50х50 (для коротких пролетов). Сверху укладывается ОСП.

После установки перекрытия собираются боковые стены мансардного помещения или второго этажа (в зависимости от проекта).

Секции стен рассчитываются с учетом возможных и допустимых нагрузок на пол. Балки устанавливают с шагом в 0,3 — 0,6 м, в расчете на блокхаус, псевдобрус или ДСП. Если для облицовки стен будет использоваться сайдинг, то шаг должен быть уменьшен до 0,2 — 0,3 м. Надо заметить. Что именно сайдинг сегодня чаще других материалов применяется для отделки стен. И это не удивительно, ведь этот материал практичен, долговечен и прост в эксплуатации.

Примечание: Если в местности проживания среднегодовая влажность превышает 85-90% целесообразнее использовать металлопрофиль. Надо заметить, что возведение такого дома обойдется на 30 — 40% дороже.

Утепление и отделка стен

Утепление стен — немаловажный этап в обеспечении комфортного климата жилого помещения. Согласно исследованиям, проведенным НИИЖБ, слой пенополистирола толщиной в 4 мм заменит 45 мм эковаты, 65 мм ДВП, 14 мм древесины, 38 см керамзитобетона и 86 см кирпичной кладки. Исходя из этих данных, можно прийти к выводу, что именно пенополистирол — оптимальный материал для создания теплоизоляционного слоя, если бы он не испарялся. В данном случае был выбран вариант с эковатой. Стена обшивалась крафт бумагой, в которую потом задувалась эковата.

Главный враг теплоизоляции — водяной пар, который конденсируется, превращаясь в воду. Отсыревшая теплоизоляция способна значительно снизить или вовсе потерять свои основные свойства. Решить проблему продуваемости позволит ветрозащита для стен «Изоплат», представляющая собой высокотехнологичный мембранный материал.

Как уже говорилось выше, лучшим материалом для отделки стен является сайдинг. Сторонникам всего натурального можно предложить вагонку или шпунтованную доску шириной 60 см. Необходимо учесть, что в первый год древесина меняет коэффициент расширения (разбухает) поэтому специалисты не советуют приколачивать наружные доски слишком прочно. В данном случае фасад сделан из обрезной доски приколоченной елочкой.

Установка окон немаловажный этап в строительстве каркасного дома. По общепринятому стандарту размеры окон составляют не более 18 % от площади стены. Для дачного домика вполне можно подойдут одинарные стеклопакеты, в домах с постоянным проживанием устанавливают двойные или тройные, в зависимости от климата.

Крыша каркасного дома

Завершающий этап любого строительства это установка крыши. Выбрать материалы для кровли сегодня просто: песчаннополимерная черепица, ондулин, профлист. Все зависит от назначения постройки и финансовых возможностей. Конечно, выбирать материалы для каркасного строительства нужно с учетом всех тонкостей данной технологии. Нужно иметь в виду, что подобные дома не рассчитаны на дополнительные нагрузки. Наилучшим образом соотношению цена — качество соответствует битумный шифер. К его плюсам можно так же отнести привлекательный внешний вид и простоту в укладке.

Монтаж крыши начинается с обвязки. Затем возводится система стропил. Оптимальный угол наклона для крыши каркасного дома 35 градусов, форма — двухскатная.

Для комфортной работы по верхней обвязке выкладывают дорожки из досок, которые закрепляют саморезами, в целях безопасности.

Если возводится каркасный дом с мансардой, необходимо учесть высоту стен помещения. В данном случае оптимальными можно считать размеры в пределах от 1,1 м до 1,6 м.

Оптимальным вариантом для дома размером 8х9 будет А-образная крыша, состоящая из перемычки (ригеля) и стропильной системы. Поскольку крыша будет утепленной, это учитывается при расчете сечений стропил. Толщина теплоизоляционного слоя составляет 100 -150 мм, значит величина минимального сечения будет 100х50 мм. Стропила прямоугольной конфигурации выдерживают большую нагрузку чем квадратные.

Определить длину строил можно опытным путем, сложив и скрепив две  шестиметровые рейки в виде буквы «Л» (эта конструкция станет шаблоном). Еще одну рейку прикладывают поперек на нужной высоте. Таким образом получают образец ригеля нужной длины. Скрепленный образец стропил поднимают на крышу и устанавливают на верхней обвязке. Далее подбирают необходимый уклон, изменяя угол и длину стропил. Отмерив нужную длину стропил и прибавив к этому свес крыши на 30 — 55 см, получают готовый эталон. Далее все остальные стропила отрезаются по готовому шаблону.

Примечание: наилучшую защиту стен и окон обеспечивает свес крыши равный 50 см.  Наиболее оптимальный вариант это крыша из металлочерепицы своими руками.

Чтобы соединение имело максимальную устойчивость, стропила непременно зарезаются на мауэрлат.

При сечении 150Х50 и уклоне в 45 градусов оптимальный шаг между стропилами 60 см, с учетом будущего утепления крыши (как правило, ширина рулона теплоизоляционного материала именно 60 см).

Горизонтальный элемент ригель располагается как можно ниже, благодаря чему он наилучшим образом выполняет функции распорки, обеспечивая конструкции нужную жесткость.

Минимальная высота ригеля 2,25 — 2,35 м, при стандартной высоте дверного проема 2,1 м и расстоянии от притолоки до потолка 20 см. Сечение ригеля равняется сечению стропил, шаг принимается таким же как и для стропил.

После того как конструкции из стропил и ригелей будут закреплены на крыше, необходимо вдоль стропил закрепить контробрешетку. Она создает вентиляционные зазоры в крыше, создавая оптимальный микроклимат. Сечение контробрешетки в данном случае 20х50, при этом минимальный показатель приходится на высоту. Шаг контробрешетки соответствует аналогичному показателю для ригелей и стропил.

Далее устанавливается обрешетка, обеспечивающая нужную устойчивость стропильных ферм. На нее так же в последствии будет крепиться кровельный материал. Сечение и шаг обрешетки зависит от кровельного материала, для «Ондулина» эти показатели составляют 40Х50 и 30 см соответственно. Свес составляет 0,5 м. Для обрешетки вполне подойдет необрезанная доска.

Основные элементы кровли соединяются гвоздями. Этот способ самый дешевый и надежный.

Закупая материалы для каркасного строительства, не следует ограничиваться расчетным минимумом. Остатки всегда пригодятся, поэтому пусть лучше будет некоторый запас.

Кровельную конструкцию можно соорудить из влажной древесины, она стоит дешевле. С необрезного материала перед началом работ снимают кору, чтобы не завелись жучки. Все деревянные детали пропитываются антисептическим раствором. К работе лучше приступать не сразу, а выждав пару часов.

Прежде чем начать строить каркасный дом своими руками, нужно внимательно изучить литературу, проконсультироваться со специалистами. Каркасные технологии отличаются от всех прочих и здесь существует масса нюансов, которые необходимо учесть.  Если вы не уверенны в своих силах, лучше все же обратиться к услугам специалистов.

По материалам forumhouse.ru

karkasnik.su

Каркасный дом 6х9 полутораэтажный

Полутораэтажный каркасный дом размерами 6х9 м имеет общую площадь помещения 91 кв. м, устройство просторной террасы и барбекю на ней сделает его отличным вариантом дачи. При устройстве отопления и более качественном утеплении этот дом может стать отличным круглогодичным жилищем для небольшой семьи из 3-4 человек.

Купить или построить

Решив строить именно каркасный дом, можно найти на просторах интернета, немало предложений соорудить дом под ключ. Услуги фирм распространяются на всё – от создания проекта до внутренней отделки комнат. При этом в зависимости от финансовых возможностей и личных пожеланий можно заказать только проект или же пакет стройматериалов. При заказе строительства фирмой, его произведут в оговорённые сроки, согласно заключённому договору.

Но взявшись строить такой дом самостоятельно можно получить сразу несколько бонусов:

  • стоимость дома будет значительно ниже, от заказанного у фирмы
  • есть возможность управлять процессом на всех стадиях строительства
  • можно изменять те или иные параметры конструкции, материалов, дизайна
  • появится возможность закупать материалы выбранного качества, от проверенных производителей

Ещё одним, немаловажным для многих, фактором будет личное участие в сооружении жилья. Строительство дома по силам не всем.

Проекты готовых решений – описание, стоимость

Любой дом начинается с проекта строительства. Сегодня хорошим помощником в этом может стать интернет. Здесь вполне можно найти самые разнообразные варианты от известных проектных фирм или же чертежи тех, кто строил своё жилье самостоятельно.

Если заказывать работу в проектном бюро, то можно получить дом, который будет соответствовать всем инженерным требованиям, нередко в услуги фирмы входит и регистрация проекта. Стоимость их услуг 10 – 30% от проектной стоимости дома.

Делая проект самостоятельно, или используя готовый нужно обязательно

  • привязать его к местности,
  • просчитать нагрузки на несущие конструкции,
  • учесть подводы канализации, воды, вид отопления,
  • согласовать подводки с коммунальными службами.

Обязательными также являются получение разрешения на строительство в муниципальных органах и регистрация строительства в общей базе. Строительство дачи в таких разрешениях не нуждается.

Схемы и расчеты постройки

Имея на руках проект можно приступать к расчетам, необходимых материалов. Здесь будет несколько статей расходов:

  • заливка фундамента
  • сооружение пола (основания) или нижняя обвязка
  • устройство каркаса
  • крыша
  • утепление стен
  • внутренняя отделка
  • внешняя отделка
  • инструменты для работы
Минимальный расчет материалов

Он проводится исходя из многих показателей, так важным моментом будет не только конструкция самого дома, но также место его расположения. В более тёплом климате, можно использовать меньше утеплителя, здесь будет меньше нагрузка снега на крышу зимой, дом меньше подвержен ветровым нагрузкам. Всё это будет влиять на расчет и качество материала используемого для строительства.

Поэтому проводя расчёт нужно не только вычислить площадь дома, но и учесть все другие показатели по максимуму. Кроме того некоторые компоненты лучше считать уже на стадии готовности основы, например, количество листов черепицы лучше покупать после сооружения обрешётки. Ниже приведена примерная таблица материалов. Которые потребуются для строительства каркасника 9 х 6.

таблица 1

Название материала единицы марка количество
Для фундамента соотношение 1х4,6х7 = количество бетона 16,5 куб. м
песок кг 12420
щебень кг 18900
арматура М 12мм 525
Доска (опалубка) Куб м 25мм 0,22
рубероид м 100
Анкера шт 100
Для пола(идентична для 1-го и 2-го этажа)
Базальтовые плиты куб м 28кг/куб м 7,5
ОSB Куб м 18мм 7,5
лаги м 180Х100мм 138
Для каркаса
Брус или доска куб м
Для стен
Утеплитель рулон S стена + нахлёст
ОSB или другая плита кв м плиты S стена + нахлёст
Гидроизоляция рулоны S стена + нахлёст
Окна по проекту
Двери по проекту
Крыша
Стропила шт 6000 х 150 х 200 В зависимости от шага 20 -30
Брус шт х150х150 10 – 15
Лежень шт ширина(крыши)х100х150 10 – 15
Стойка шт h(крыши)х100х100 10 – 15
Доска куб м 20 х 1500
Металлочерепица листы S крыши + 10%
Утеплитель рулон S крыши + нахлёст в 5- 10%



Этапы строительства своими руками

Строительство дома требует времени, а строительство каркасного дома простое и сложное одновременно. Так, здесь необходимо придерживаться технологии, очень точно и аккуратно проводить монтаж. Так как от качества выполнения работ будет зависеть и результат.

  • Фундамент. Каркасный дом очень лёгкий, поэтому не требует заливки основательного мощного фундамента. Здесь подойдёт ленточный фундамент, который прост в устройстве и под силу одному двум рабочим.

Для каркасного дома размером 6х9 достаточно фундамента в 50 см глубины и шириной в 30 см. На дно траншеи засыпается 20 см мелкого щебня, устраивается опалубка для бетона и затем вяжется арматура для связки. Можно заливать фундамент.

При заливке нужно помнить два правила:

  1. Первое: лить нужно хорошо размешанный и достаточно густой бетон
  2. Второе: это нужно делать в два приёма: залить половину, дать чуть застыть, и уже затем заканчивать работу.

НЕ ЗАБУДЬТЕ установить выходы для труб: вода, канализация, отопление. Чтобы потом не долбить монолит.

Опалубку снимают, когда бетон подсохнет на 70%, это через 10-14 дней. После заливки фундамент должен постоять 1 – 1,5 месяца.

  • Основание (нижняя обвязка) На фундамент укладывают обвязочный брус и изоляцию. Его к фундаменту привязывают анкерными болтами. На брус укладывают лаги. Шаг должен быть 40 см. Для проверки состояния фундамента и подпола можно устроить люки. Лаги зашиваются базальтовыми плитами, а поверх ОSB – плитами. Между слоями желательно проложить пароизоляцию.

НЕ ЗАБУДЬТЕ все деревянные детали основания (нижней обвязки) необходимо обработать антисептиком («Синеж»).

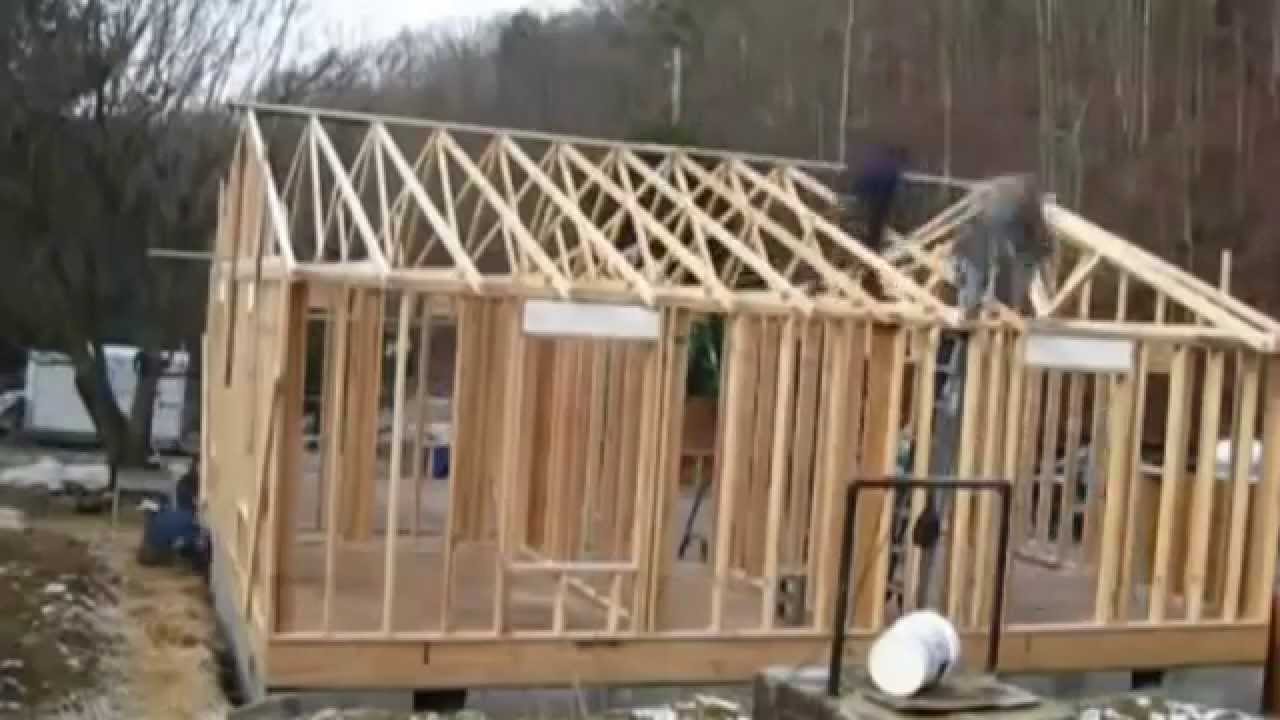

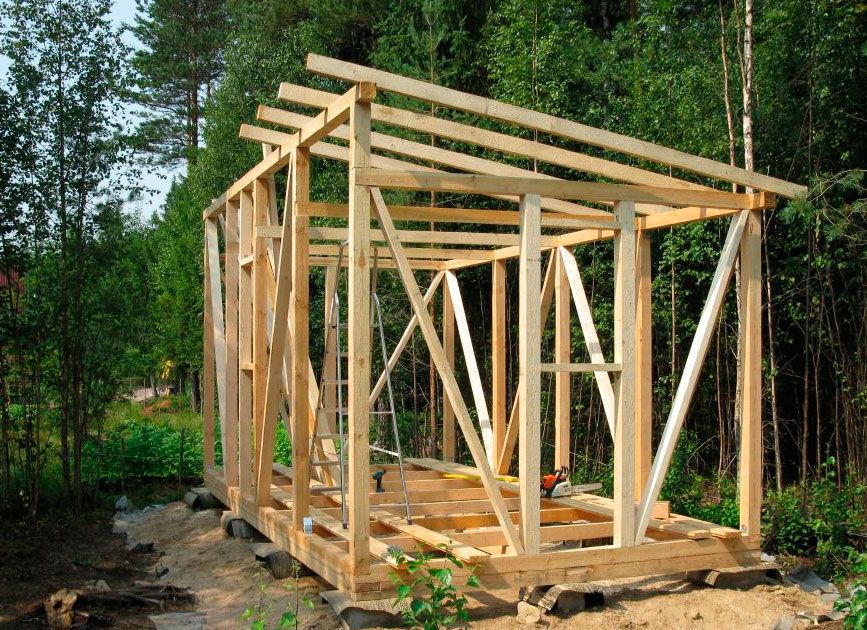

  • Каркас первого этажа устраивают из бруса или же из двойных досок и крепят к обвязочному брусу с помощью анкеров.

Угловые вертикальные стойки, и вся конструкция крепится к обвязочному брусу оцинкованными уголками и анкерными болтами. Также крепятся и потолочные балки и обвязка перекрытия второго этажа. Обязательно очень точно выверить углы и стоек крепить их под прямым углом.

Здесь необходимо запастись лебёдкой. На основании или другом ровном участке сооружают стену с учётом оконных и дверных проёмов, а затем с помощью лебёдки устанавливают на место. Неплохо между стойками установить распорки две снизу и две сверху. Эти несложные перегородки придадут жёсткости всей конструкции и будут служить дополнительной опорой утеплителю.

Стойки устанавливаются с шагом в 50 см. Зная заранее о том, какая приобретена минвата можно стойки установить так, чтобы плиты не пришлось обрезать, например 55 или 45 см. Но делать это нужно не в ущерб жёсткости конструкции, шаг должен быть абсолютно симметричным, чтобы сохранить непроницаемость стен для холода и влаги.

  • Перекрытие второго производится аналогично устройству основания.
  • Каркас второго этажа аналогичен первому. Особенностью будет устройство скошенных стоек, которые нужно припасовать к стропилам. Их можно обрезать предварительно примерив. Здесь также очень важна точность и симметричность.

При устройстве мансарды лучше сделать крышу дома и крышу мансарды на разных уровнях. Это значительно упростит работу. При креплении стоек мансарды можно каждую мерять отдельно к конкретному месту. Это займёт больше времени, но даст возможность сделать работу точно, что в последующем скажется на отделочных работах и в конечном итоге на теплоте здания.

  • Крыша. Монтаж стропил имеет только одну особенность – высота. Шаг стропил 0,8 – 1 м. В средней полосе России скат устраивается под углом 300  Толщина стропил 150х200 мм, толщина мауэрлат (основания) 150х150 мм.

Расчёт металлочерепицы должен учитывать чистовую площадь и волны соединения. Рекомендовано рассчитывать для каждой стороны отдельно по уже сделанной обрешётке. Хорошо смотрится крыша из листов с разными волнами, особенно если есть несколько скатов и уровней. При расчёте количества листов нужно просчитать их укладку так, чтобы резать нужно было как можно меньшее количество.

Вдоль стропил укладывается брус 50х50 мм, горизонтально делается обрешётка из доски 2,5 см, а затем гидроизоляция из рубероида. Сверху крепится металлочерепица. Вместо лестницы можно использовать доски, прикреплённые к стропилам.

Устраивая крышу над террасой, скат от крыши мансарды должен заходить на крышу террасы – это способствует большей герметичности конструкции и не позволит воде попадать под стык.

Заложив между стропилами утеплитель и зашив его снизу ОSB, можно получить дополнительное утепление.

Зашивка каркаса. Стена каркасного дома – это проложенный между каркасными стойками утеплитель, зашитый с двух сторон ОSB с пароизоляцией и ветрозащитой. И только сверху этой конструкции производится внутренняя и внешняя отделка.

В качестве утеплителя используют:

  • минеральную вату, плотность которой в пределах 30 – 50 кг / куб м. Она пожароустойчива, но проигрывает пенопласту в свойствах изоляции
  • стекловолокно, которое практически не горит, его плотность должна быть в пределах 17 – 20 кг/ куб м, оно лучше сохраняет тепло, чем минвата
  • пенопласт плотность от 25 кг/ куб м – отлично сохраняет тепло, но обладает малой огнестойкостью
  • или более плотный, но менее тёплый эструдированный пенополистирол с плотностью 20 – 35 кг/куб м

Любой вариант, использованный в качестве утеплителя при соблюдении маркировки и правил монтажа, станет отличным препятствием холоду.

Утеплитель прокладывается между стойками, если нужно подрезается, в местах стыка запенивается. Листы лучше укладывать 50 мм слоями с перехлёстом швов, что позволит избежать мостиков холода.

Толщина утеплителя должна быть в пределах от 100 до 250 мм. Чем холоднее зимы, тем больше слой.

  • Наружная гидроизоляция и ветрозащита устраивается помощью специальной супердиффузионной мембраны. Её паропроницаемость должна быть не ниже 800 г/кв. м. Иногда для этого используют обычную плёнку или полиэтилен. Но стоит помнить, что они обладают более низкими показателями до 40г/ кв. м. Утеплитель же должен дышать. Точка росы дома как раз в нём находится, и плёнка будет плохо справляться со своей задачей.
  • Обрешётка из планок или деревянных реек укладывается на изоляцию и служит барьером, зазором между утеплителем и плитами ОSB. Размер шага 30 х 50 или 30 х 40
  • Для внешней зашивки чаще всего используют ОSB. Здесь можно использовать также ЦСП, СМЛ или обычную доску. Это так называемая черновая зашивка, по которой будет проведена ещё чистовая. Которая может быть сделана с помощью доски, искусственного камня или сайдинга.

При креплении ОSB нижнюю обвязку лист должен закрывать полностью, обвязка второго этажа должна быть перекрыта листами равномерно с первого и второго этажей. Они должны сходиться примерно посередине. Стойки от дверей и окон лист закрывает полностью.

Между листами на стыках должен остаться зазор 4 – 5 мм, для того чтобы плиты не покоробило.

Крепление проводится на расстоянии 9-12 мм от края с шагом 15 – 20 см. на стыках плит, 10 см внутри и 30 см – на ровных участках. Для крепления используют саморезы с диаметром 4,5 и длиной 50 мм.

Покупая ОSB, выбирайте плиты, например2700 х 1200, которые нужно будет крепить только на двух уровнях: первый этаж – второй. Это значительно упростить монтаж.

Внутренняя зашивка состоит из монтажа пароизоляции и зашивки стен.

  • пароизоляция крепится к стойкам каркаса строительным степлером. Обязательно должен быть внахлёст 10 – 15 см. Все стыки пароизоляции обязательно проклеиваются строительным скотчем. Сама изоляция влаги не впитывает, но деревянный каркас очень чувствителен к ней. Поэтому его нужно защитить по максимуму.
  • внутренняя отделка стен проводится с помощью гипсокартона или ОSB – плит, нередко используют МДФ – панели. Здесь следует помнить:
  • ОSB подвержены влаге и их не рекомендуется использовать в кухне. Но их ровная поверхность станет хорошей основой для обоев.
  • МДФ – панели не боится влаги только в том случае, если они ламинированные. Во всех остальных они потребуют дополнительной защиты – обработки специальными смесями и составами.
  • гипсокартон повторит все огрехи строителей и каркаса. Внутренняя штукатурка возможна только по нему.

Монтируя внутреннюю отделку можно установить её так, что трубы и проводка будут спрятаны в стены. Для этого необходимо во время об этом позаботится.

Рекомендации по эксплуатации

Любой дом требует ухода и каркасный в этом плане не исключение. Устраивая дом своими руками можно сделать несколько съёмных панелей в стенах и люков в полу, что позволит наблюдать за состоянием деревянных деталей конструкции и в случаи надобности ремонтировать встроенную сантехнику, бороться с грызунами.

Обязательно очень тщательное соблюдения пожарной безопасности, устройство вытяжек и надёжное крепление деталей.

Важна качественная отделка внешней стены, что позволит сохранить каркас в сухом, состоянии.

Каркасный дом сооружённый своими руками будет выглядеть так, как хотелось того строителю, он станет уютным жилищем и предметом гордости хозяев, позволит получить желаемое с наименьшими финансовыми затратами. Тёплый, комфортный и безопасный дом – стоит того, чтобы им заняться.

Каркасный полутораэтажный дом 6х9 — от плана до постройки своими руками

Оценка: 4 2 голосов

Читайте также:

okarkase.ru

Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе  + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект

Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими  удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.

Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

Балки пола своими руками

После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.Дополнительная информация и инструкции по черному полу:

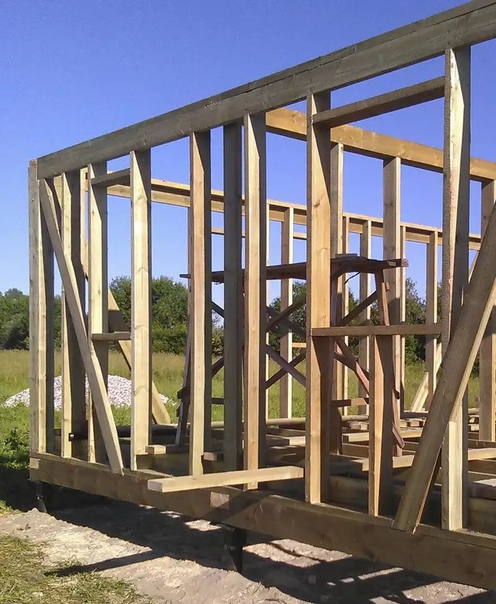

Cтойки, обвязки (стены)

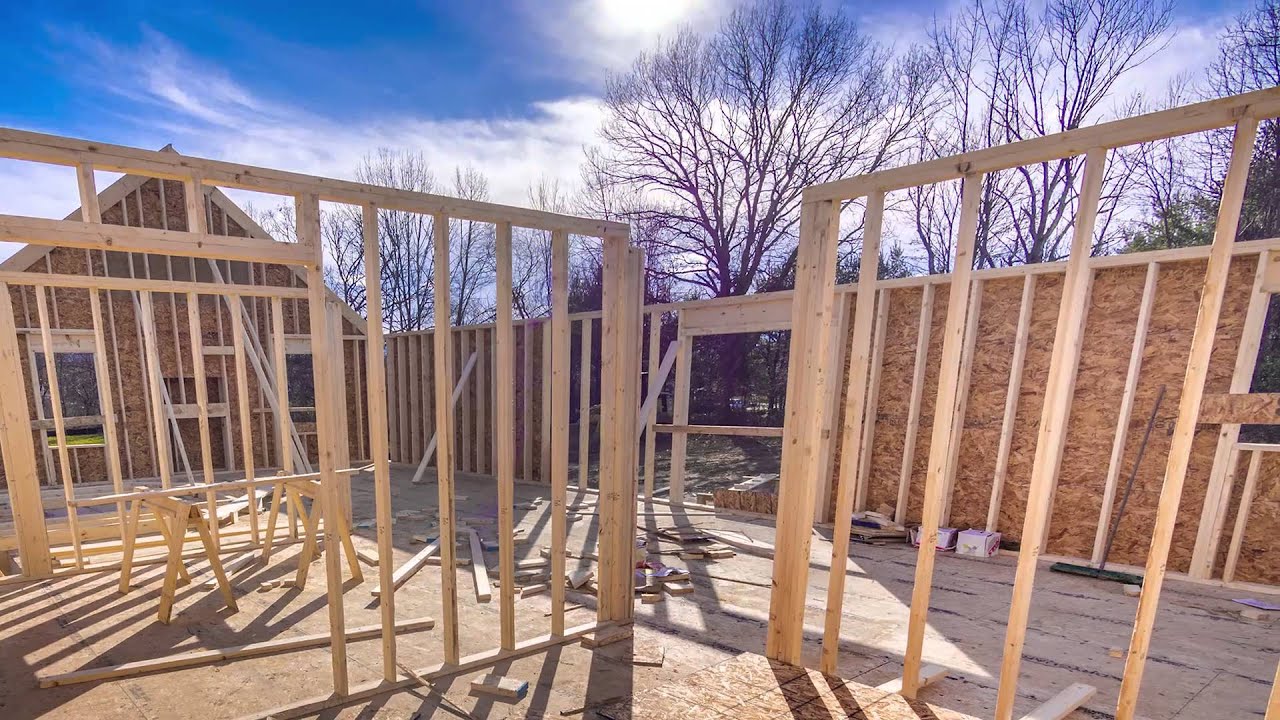

По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие. Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

Обшивка стен

Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

<Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

Затягиваем стены гидроветрозащитной мембраной

Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

Фасад каркасного дома

Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации

До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

  • полы санузла должны быть хорошо гидроизолированы;
  • потолок должен быть пароизолирован;
  • стены должны быть пароизолированы.

Утепление деревянного дома.

Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже  утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.

После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление

Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?Остались вопросы? Вы всегда можете задать их в комментариях.Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

karkasgid.ru

Каркасный дом 6х8, полтора этажа

 Главная страница » Отчеты о строительстве каркасных домов

Подробный отчет о строительстве классического каркасного дома, размером 6х8 метров, с мансардой.

Стены стандартные для каркасника, 150 мм, стропила на крыше 200 мм, на перекрытиях доски также 150 мм.В качестве утеплителя будет использована минеральная вата.Крыша двускатная с одной «кукушкой», в качестве покрытия кровли планирую использовать рубероидную черепицу.

Начнем с планировок:



В начале сентября был залит фундамент.

Фундамент ленточный, шириной 40 см с перемычкой, высота 1 метр, 50 см над землей, 50 под землей. Армирование стандартное, 12 арматурой в верхней и нижней части по три прута. Перевязка проволокой.

Внутри фундаментов выбран растительный слой, настелен геотекстиль и засыпан керамзит. Под домик размером 6х8 метров ушло порядка 5 м.куб. керамзита.

Фундаменты обработаны на всю высоту гидоизоляционной мастикой «Bitumast». Затем для удобства строительства трактором была выровнена площадка вокруг фундамента.

Для возможности нормальной работы в случае дождя был куплен б/у баннер и организован навес над стройплощадкой.

Закуплена доска лиственницы для подкладочной доски лаг пола первого этажа. Фундамент проверен на соответствию уровню горизонта и в нужных местах подлит цементом (были перепады порядка 20 мм, сейчас везде в «0»).

Для обшивки изнутри хотели заказать фанеру 12 мм, но продавец уговорил взять ОСБ-3. Типа современный материал и всё такое. Привезли прибалтийскую, Bolderaja. Фото прилагаю, ноу комментс…Привезли еще 18мм на полы, производитель Egger, эта получше (фото №2), ее решили оставить, прибалтийскую фирма-продавец без лишних разговоров согласилась обменять на фанеру. Так что лично для меня вопрос с использованием ОСБ закрыт раз и навсегда.

На фундамент постелена подложка в два слоя ТЕХНОЭЛАСТ ЭПП.Каркас перекрытия первого этажа собран весь на оцинкованых саморезах 100х5 с засверливанием.

Подкладочная доска притянута к основанию фундамента анкерными болтами. Все места соединений деревянных элементов проложены прокладочным материалом.

Битумаста было куплено ведро 21,5 кг. На фундамент ушло почти все ведро.

В инструкции написано 100 грам на м2, но реальный расход поболее. Ну наверно смотря как мазать.Профильные уголки применяем по мере необходимости.

Под и между лагами и подкладочной доской прокладывали вспененый полиэтилен. Все конструкции над лагами будут прокладываться материалом Вибростек-М толщиной 4 мм и Шуманет-100 толщиной 4 мм.

Между лагами первого этажа и ОСБ-3 чернового пола так же будет проложен Вибростек-М 4 мм.

Поздно вечером пришла первая машина со 150 доской. Доска к сожалению по геометрии не идеальная, приходится простругивать…

Между перекрытиями первого этажа и стеной прокладываем Изоплат.

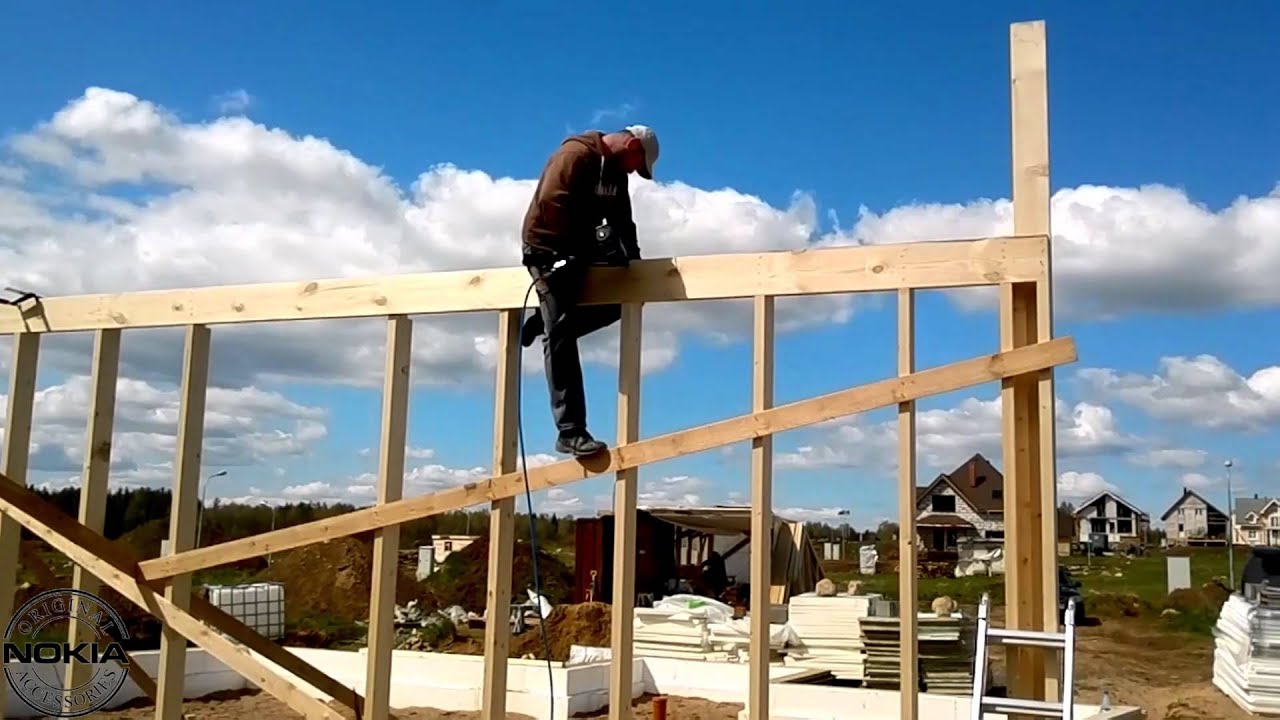

Собираем первую стену:

…и устанавливаем ее

Возведена еще одна стена, стройка движется. На стройке порядок, что очень приятно, материал весь укрыт.

Страницы: 1 2 3 4 5



www.karkas.pro

каркасный дом своими руками пошаговая инструкция: выбор

Возвести самостоятельно дом на основе каркасной технологии посильная задача не только для опытного строителя. С ней может справиться человек, не являющийся профессионалом в этой отрасли, но обладающий элементарными навыками владения инструментом и способный правильно применять имеющиеся знания.

Желающим построить каркасный дом своими руками, пошаговая инструкция поможет правильно спланировать действия, и распределить силы. Такой метод возведения дома не только сэкономит финансовые ресурсы, приблизив долгожданное приобретение собственного жилья или загородного дома, но гарантирует, что здание построено на совесть, с учётом предъявляемых к сооружениям такого рода требований.

Содержание статьи

Выбор конструкции

Специфика поставленной задачи подразумевает отсутствие дополнительных рабочих рук на площадке строительства, поэтому при выборе типа здания учитывается возможность возведения его в одиночку, без привлечения грузоподъёмной техники и постоянных помощников. Это означает, что из рассмотрения исключаются панельно-каркасные, а также здания с массивным фахверком и большими пролётами. Подходящим вариантом выглядит каркас из дощатых сквозных стоек. Двухэтажный дом потребует подачи значительного объёма материала на устройство верхнего этажа и крыши, что затруднительно делать в одиночку.

Полутораэтажное или мансардное здание избавит от лишней нагрузки, а одноэтажное обеспечит самые комфортные условия работы. Если нет жёсткого лимитирования площади застройки, рекомендуется ограничиться одним этажом, несмотря на увеличенные расходы по устройству кровли и фундамента, такое решение окажется выгодным, удобным и рациональным как при строительстве, так и последующем проживании.

Эскизное проектирование и вынос в натуру

Тщательная проработка проекта обязательна при строительстве каркасного дома. Недостаточно иметь план с общими габаритами помещений, требуется привязка всех несущих элементов фахверка с продуманными узлами и проставленными размерами. По конфигурации первого этажа создаётся план фундаментов. В этом случае рекомендуется залить монолитную железобетонную плиту толщиной в 30 сантиметров. Такая конструкция позволит сократить до минимума привлечённую технику, а бетонирование выполнить в течение одного дня, используя миксер для доставки и подачи готовой бетонной смеси. Для небольшого дома, например, размером 6х6 метров, толщину плиты можно уменьшить на 5 сантиметров.

Проработав планировку и конструктивную часть, закрепляют оси здания в натуре. Для этого используются арматурные стержни длиной около метра, которыми отмечаются узловые точки. Погрешность не должна превышать одного сантиметра, перпендикулярность осей контролируется с повышенным вниманием промером диагоналей с последующей коррекцией положения меток. Если собственными силами справиться с задачей не удаётся, приглашают геодезиста с необходимым оборудованием. После закрепления на грунте и проверки, оси переносятся на обноску, устанавливаемую на расстоянии три — пять метров от стены здания.

Кроме того, принимается нулевая отметка, совпадающая с уровнем чистого пола, которая наносится на надёжно закреплённую в грунте трубу на некотором удалении от возводимого строения, сохраняемую до окончания строительства.

Земляные работы

Разрабатывать грунт вручную не имеет смысла. Объёмы земляных работ таковы, что для их выполнения достаточно привлечь небольшой бульдозер или экскаватор на несколько часов. Главной задачей является снятие растительного и верхнего слоя грунта на площади от 100 до 150 метров, глубиной до полуметра и перемещение его в резерв, подальше от места строительства. Имея запас или заказав на тот же день доставку гранитного или известнякового гравия фракции 40-60, можно завершить устройство подстилающего слоя.

Естественное основание отделяется от насыпного материала слоем геотекстиля, предотвращающего миграцию камня в грунт при утрамбовке щебня и эксплуатации здания.

Гравийную подготовку тщательно уплотняют при помощи вибрационного катка или ручных механизмов. Необходимая плотность основания достигается используя оборудование, специально предназначенное для работы с материалами крупных фракций, агрегаты для трамбовки песка применять нельзя. Гравийную подушку укрывают слоем гидроизоляционной плёнки толщиной свыше 0,5 миллиметра, защищающую бетонное основание от капиллярного подсоса воды из грунта.

Бетонирование плитного основания

Изготовление опалубки бетонной плиты несложно, для этого создаётся укреплённый короб по периметру из дюймовой доски, фанеры или ОСП с высотой, равной отметке заливки бетона или чуть выше. Обрамление жёстко фиксируется при помощи колышков, но деформация ограждающих элементов под воздействием заливаемой смеси в этом случае не играет большой роли. Рекомендуется бетонирование разделить на два этапа:

  • устройство подготовки из бетона В15 высотой 50 миллиметров;
  • заливку армированной плиты основания из бетона В20 или выше толщиной 250 миллиметров.

Бетонная подготовка улучшит условия работы фундамента и упростит вязку арматурного каркаса. Для его создания обычно применяют стальные стержни периодического профиля диаметром от 12 миллиметров, скреплённой в местах стыков и перехлёстов отожжённой вязальной проволокой. Рекомендуется использовать композитную стекловолоконную или базальтовую арматуру на синтетических стяжках.

Полимерные изделия меньше весят и проще обрабатываются, что сократит трудозатраты этого этапа строительства. Стержни укладываются в двух уровнях, первый на 5 сантиметров выше подбетонки, второй на 5 сантиметров ниже верха фундамента, образуя в плоскости сетку со стороной ячейки 0,15 метра. Не рекомендуется при армировании плиты закреплять закладные детали, так как это усложнит работу. Проще и точнее сделать это после укладки бетона с помощью современных клеевых систем. В законченную опалубку с уложенным каркасом заливается, уплотняется и разравнивается бетонная смесь. Набор марочной прочности займёт почти месяц, но продолжить строительство можно будет уже через три — четыре дня.

Монтаж каркаса

С обноски на бетонное основание переносятся и закрепляются оси стен. По ним, на двойной слой гидроизоляционного материала, выставляется нижний обвязочный брус или доска, которые анкеруются в бетон или крепятся на ранее заложенные закладные детали. Учитывая необходимость создания утеплённого пола высотой около 25 сантиметров по фундаментной плите, обвязочный контур оказывается ниже уровня чистого пола, увеличивая на эту величину все размеры устанавливаемых на основание элементов. Стойки каркаса из доски шириной 15–20 и толщиной 5–7 сантиметров, монтируются вертикально с шагом, равным уменьшенной на 2–5 сантиметров ширине плиты утеплителя.

В этом качестве предполагается использовать полужёсткую минеральную вату, фиксируемую враспор, поэтому достаточная степень сжатия уточняется по образцу. В местах установки дверей и окон следует увеличивать жёсткость конструкции при помощи дополнительных опор, разнесённых на 25 сантиметров и раскосов. В среднем сечении опоры связываются поперечными мембранами. Верх стоек временно фиксируется подкосами и закрепляется верхней обвязкой, являющейся основанием для перекрытия нижнего этажа.

Внутренние несущие стены делаются аналогично внешним, перегородки собираются по тому же принципу, используя доски меньшей ширины и толщины.

Перекрытия и крыша

Завершив монтаж стен первого этажа, приступают к сборке перекрытия для того, чтобы создать удобные условия для работ по крыше. На верхнюю обвязку несущих стен устанавливаются в зависимости от пролёта и нагрузки балки высотой 18-25 сантиметров, с шагом между осями в 0,6 метра. На этом же уровне или выше укладывается мауэрлат, представляющий собой брус сечением 150 на 150 миллиметров. Монтаж крыши начинается со стропил, закрепляемых в коньковом узле и упираемых в мауэрлат. Стропила делаются из доски высотой 15 и шириной от 5 сантиметров и устанавливаются с шагом около 0,75 метра между осями.

Временно фиксируются раскосами, а впоследствии при помощи обрешётки, делающейся из бруса 50 на 50 миллиметров или полудюймовой доски. По обрешётке натягивается ветрозащитная плёнка, обеспечивающая комфортные условия работы до установки кровельного покрытия.

Полы первого этажа устраиваются по лагам с шагом около половины метра, опираемым на бетонные или кирпичные столбики. Лаги подбираются с достаточным сечением, исключающим прогиб.

Обшивка и утепление

Завершив этап строительства, связанный с монтажными работами, обшивают стены здания изнутри или снаружи отделочными листам. Для внешней стороны используется ориентированная стружечная или полужёсткая древесноволокнистая плита. На внутреннюю отделку применяют гипсокартонные листы.

Полужёсткие теплоизоляционные плиты из минеральной или базальтовой ваты вставляются с открытой стороны между стоек каркаса враспор. Горизонтальные швы, дополнительно заполняют мягкой минеральной ватой. Таким же образом утепляют кровлю. Изнутри помещения теплоизоляционные плиты защищают парозащитной плёнкой, предотвращающей проникновение и конденсацию в нём влаги.Для защиты пола первого этажа, по предварительно застеленной гидроизоляционной мембране укладывается засыпной утеплитель или каменная вата и укрывается парозащитной плёнкой.

Перекрытие первого этажа утепляют мягкой минеральной ватой по фальшполу на черепных брусках. После чего конструкции обшиваются ориентированной стружечной плитой толщиной 1,5–2,5 сантиметра.

Окончив работы по утеплению, приступают к настилу кровли и обшивке фасадов. Учитывая, что здание лишено цоколя и расположено на низком бетонном основании, рекомендуется пол — метра стены у земли обшить панелями с керамической плиткой или отделать аналогичным материалом для защиты от влаги и придания привычного внешнего облика. Для кровли и стен не стоит применять дорогие и долговечные покрытия, так как может возникнуть необходимость вмешательства во время эксплуатации для исправления ошибок и недочётов допущенных во время строительства.

postroimdomsami.ru

Каркасный дом своими руками: поэтапное выполнение работ

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.

Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.

Итак, строим каркасный дом своими руками!

1. Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

  • Отсутствие спецтехники для возведения свай
  • Быстрый монтаж – достаточно суток
  • Огромный выбор свай
  • Хорошая несущая способность
  • Низкая стоимость
  • Возможность проведения работ в любое время года

Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Винтовая свая (диаметр трубы) Шаг установки Применение
219 3-10 Дома, пирсы, ангары
159 2-5 Аналогично
133 2-5 Аналогично
108 2-5 Тяжелые ворота, пирсы, ангары, дома, заборы
89 2-4 Можно использовать в качестве дополнительных свай, для домов, хозблоков
76 1-3 Легкие постройки, террасы, указатели, знаки дорожного движения
59 0.5-2 Аналогично



Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом

Самостоятельная установка свай

Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она  зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.

Финишный этап – подрезка свай до требуемого уровня,  последующее бетонирование стволов и монтаж оголовков на них.

2. Обвязка

Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого.  Порядок выполнения следующий:

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии
7. Утепление дома

После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.

Поверх крепят пароизоляционную  пленку.





8. Внутренняя отделка

Дом готов! Осталось дело за малым — сделать внутреннюю отделку.

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

megabeaver.ru

Каркасный дом своими руками — пошаговая инструкция 6х6

При возведении дома из каркаса самые большие затраты необходимы для заливки фундамента. Для подобного типа постройки рекомендуется использовать свайный или столбчатый фундамент. Стоит знать, что дом с параметрами 6х6 имеет небольшой вес, поэтому конструкция не будет давать значительную нагрузку на почву. Каркасные здания можно сооружать на разных участках с любым типом грунта. Наиболее популярным материалом для строительства является дерево.

Каркасный дом размерами 6х6 своими руками

Технология возведения предполагает установку несущей конструкции, которую после обшивают панелями. Для такой постройки не нужно время для осадки дома, поэтому после строительства можно приступать к внутренним и внешним работам. Каркасный дом имеет отличные изоляционные свойства, что уменьшает растраты на отопление. Приблизительный срок сооружения конструкции составляет около двух месяцев.

Варианты планировок

Строительство дома

Прежде чем приступить к сооружению каркасного дома, важно подобрать необходимые инструменты для проведения работ, которыми являются:

  • рулетка, строительный уровень;
  • болгарка, электрическая дрель,
  • перфоратор, лом;
  • молоток, отвертка, гвоздодер;
  • лестница.

Кроме используемых инструментов важно подобрать материалы нужных размеров:

  • трубы асбестовые, высота которых должна составлять 1,5 метра;
  • брусья параметрами 100х150х600 мм общей длиной 6 м, при этом они должны быть обработаны антисептическими средствами;
  • брус размерами 50х150 мм;
  • анкерные болты, нагели, гвозди;
  • бетон;
  • материалы для утепления и гидроизоляции, рубероид;
  • ДСП, плиты OSB;
  • доски;
  • металлочерепица;
  • гипсокартон;
  • коммуникации;
  • сайдинг, плиты.

При строительстве каркасного дома важно соблюдать подробную инструкцию, которая представлена ниже:

  1. Для столбового фундамента необходимо сделать отверстия в грунте для труб с расстоянием в 70 см. Трубы должны иметь диаметр около 20 см.
  1. Далее в отверстие ввертывают трубы, засыпают грунтом и утрамбовывают. В средину каждого изделия заливают бетонный раствор. Для основания каркаса используют брус. Его покрывают слоем рубероида, а прикрепляют с содействием анкерных болтов.
  1. После настилается черновой пол.
  1. На нем монтируют лаги, расстояние между которыми должно быть 50 см. Между ними укладывают маты.
  1. Из брусьев, которые соединяются в пазах, делают нижнюю обвязку.
  1. Для установки вертикальных стоек используют нагели, для которых образуют отверстия в пазах. На полученные штыри насаживают брусья, при этом все работы нужно начинать с углов дома. Брусья, размещенные по вертикали, важно скрепить для устойчивости временными укосинами.
  1. После монтажа стоек нужно сделать верхнюю обвязку по принципу нижней. Все детали скрепляют с помощью гвоздей, при этом их длина должна быть больше брусьев для обвязки. Далее вместо временных укосов необходимо поставить чистовые, которые скрепляют каркас и делают его более прочным.

Фактически основной каркас возведен, после чего можно приступать к отделке дома и строительству крыши. Все работы также имеют определенную последовательность:

  • Балки для потолка присоединяют к каркасу, при этом они должны располагаться над вертикальными стойками. В торцах угол стыка должен составлять 50 градусов. Стропильные ноги необходимо зафиксировать с помощью гвоздей.
  • Установленные детали важно скрепить доской в горизонтальном положении в А-образной форме.
  • Далее в доме устанавливаются перегородки, которые подпирают балки. Они станут границами для комнат.
  • К потолочным балкам нужно прикрепить доски с расстоянием в 10 сантиметров. Они предназначены для двускатной кровли, при этом их выступ за стропильную систему должен составлять 20 см.
  • На обрешетку укладывают слой гидроизоляции, а также плиты из древесной стружки и настилают кровельные изделия.
  • С фасадной стороны дома делается отделка из плит OSB. Далее настилают слой гидроизоляции и обшивают дом сайдингом.
  • Далее укладывают необходимые коммуникации для дома, утепляют и настилают пол.
  • После обустраивают чердак и вставляют окна.
  • В последнюю очередь проводится внутренняя отделка дома.

Фото готовых каркасных домов 6 на 6

Применение металлических профилей для сборки каркаса

Дом из каркаса параметрами 6х6 м можно соорудить из специальных профилей, сделанных из оцинкованной стали. С их использованием каркас легко собирается по методу конструктора, даже без сварочного аппарата. Такое изделие имеет устойчивость к коррозии. Дом, возведенный из металлопрофиля, можно отделывать разными материалами, а также устанавливать большие проемы для окон и дверей. Особенность работ заключается в следующем:

  • Металлопрофиль необходимо нарезать и промаркировать.
  • На установленном фундаменте можно приступать к сборке каркаса, применяя только саморезы и шуруповерт.
  • В стены укладывается теплоизоляционный материал.

После этого делают кровельное покрытие и устанавливают стены, проводят коммуникационные системы и делают отделку стен.

Каркасный дом из металлопрофиля своими руками

Если вы планируете соорудить дом самостоятельно, то выбор параметров здания 6х6 будет вполне доступным. Для строительства не потребуется много времени и растрат, при этом возведенное здание будет прочным и надежным. Чтобы конечный результат работы был желаемым, важно следовать рекомендациям и инструкциям специалистов. Также рекомендуем посмотреть видео по ссылке, где отображены аспекты возведения дома:

stroidom-shop.ru

Строительство каркасного дома своими руками поэтапно

Строительство каркасного дома своими руками поэтапно

Чтобы построить добротный дом, создать в нем комфорт и уют потребуются немалые затраты финансов, времени, сил. Но существующие технологии строительства и современные стройматериалы дают возможность значительно ускорить и облегчить процесс возведения любого здания. Все более популярным становится в последнее время строительство каркасных домов. Если в былые времена, по этой технологии строились небольшие дачные домики, то в настоящий момент она используется для возведения основательных домов для постоянного проживания, независимо от поры года. Как построить каркасный дом своими руками мы объясним поэтапно.

Составные части каркасного дома

Что такое каркасное строительство?

Каркасное строительство позволяет за короткий срок и при сравнительно небольших затратах построить добротный дом. А использование различных тепло — и звукоизоляционных, отделочных материалов сделают такое сооружение не только максимально теплым и тихим внутри, но и интересным и неповторимым снаружи, поскольку при каркасном домостроении также выполним любой архитектурный замысел. Вполне понятно, из чего построены кирпичные, деревянные, панельные дома. А вот основой каркасного дома служит конструкция из вертикальных деревянных брусьев и обрезных досок, которые соединены в единый силовой каркас всевозможными металлическими крепежами и специальными элементами системы обвязок.

При возведении каркаса здания могут использоваться различные технологии. Так, например, применение изготовленных на заводе готовых панелей из древесины, а также строительство из специальных сэндвич-панелей. Строительство домов по таким каркасным технологиям заключается в доставке готовых щитов, утепленных панелей на место застройки, их монтажа на платформе из лаг и OSB, обвязке и дополнительной отделке. После возведения кровли, установки дверей и окон, проводятся внешние и внутренние отделочные работы.

Проекция каркасного дома

Часто за границей также применяется немецкая технология, по которой на месте застройки предстоит лишь собрать готовые панели, поскольку в них еще при производстве устанавливаются необходимые теплоизоляционные материалы и предусматриваются некоторые коммуникации, а также делается монтаж дверей и окон. Но заводское изготовление домокомплектов и применение специальной техники для их транспортировки к месту застройки и дальнейшей сборке, значительно повышают стоимость строительства такого каркасного дома.  Поэтому, как менее затратный вариант возведения здания, чаще всего, рассматривается полное обустройство каркаса прямо на стройплощадке, который затем основательно утепляется и обшивается.

Каркасно-рамочная технология предусматривает сооружение силового каркаса из сухого и ровного бруса достаточно крупного сечения, который для большей устойчивости к гниению, а также в целях пожаробезопасности пропитывается специальными веществами. Но приобрести цельный брус, который имел не только нужные размеры, но и обладал структурой без дефектов и пороков, механических повреждений непросто. Поэтому наиболее подходящим материалом является клееный брус, который имеет необходимую механическую прочность, размеры позволяют использовать его для зданий с длинными пролетами между смежными конструкциями.

Строительство каркасного дома в СПб

Как сделать Фундамент каркасного дома

Известно, что строительство дома начинается с обустройства фундаментного основания. Этот этап один из самых трудоемких и затратных процессов, поскольку необходимо использование специальной техники и дополнительной рабочей силы. Выбор типа фундамента (ленточного, монолитного, свайно-столбчатого) зависит от ожидаемой на него нагрузки. Для каркасного дома подходит менее массивное фундаментное основание (ленточный, столбчато-ленточный фундамент), нежели для кирпичного либо деревянного сооружения.

Ленточный фундамент для каркасного дома

Для закладки ленточного фундамента количество столбов и расстояние между ними рассчитываются заранее, обычно они возводятся в 1,5- 2,5 метрах друг от друга. Основная нагрузка приходится именно на столбчатую основу. Глубина скважин под столбы зависит от качества грунта, уровня залегания подземных вод. Они должны быть углублены ниже уровня промерзания на менее чем на 20см. Диаметр каждой скважины может составлять 20-30 см., а внизу отверстие постепенно расширяться и достигает диаметра в 60 см, затем они засыпаются гравийно-песчаной смесью (15-20 см). Поскольку столбы связаны между собой бетонной лентой толщина, которой 0,3-0,5 метра, необходимо сделать траншею и установить опалубку для заливки будущего ростверка. Такой фундамент рассчитан на огромные нагрузки, поэтому ленточная конструкция и столбчатые элементы перед заливкой должны армироваться. Для этих целей используются арматурные прутья, скрепленные вертикальными и горизонтальными перемычками.

Устройство ленточного фундамента более затратное и трудоемкое, этот тип выбирают, если в будущем доме планируется подвальное помещение либо цокольный этаж. Такой фундамент представляет собой сплошную железобетонную ленту, которая закладывается не только по всему периметру наружных стен, а также для внутренних перегородок. Обычно ленточный фундамент заливается на глубину 1,1–1,4 метра (но опять стоит учитывать уровень промерзания грунта), а ширина зависит от толщины стен дома и может составлять 0,3-0,4 метра. При этом необходимо учитывать толщину материала для отделки фасада. Для придания фундаменту большей устойчивости его нижнюю часть немного расширяют до 0,5–0,7 м.

На данном этапе следует предусмотреть в цоколе по всему периметру дома продухи для поступления извне воздуха в подпольное пространство, чтобы избежать гниения балок пола и первых венцов.  Чтобы продолжить работы по сбору стеновых конструкций, залитый фундамент должен не только застыть, но и приобрести расчетную прочность.  Закладка фундамента производится в теплое время года.

Сборка каркасника на готовом фундаменте

Возведение Стен каркасника

Как только фундамент готов, приступают к сборке стеновых конструкций, которая состоит из нижней и верхней обвязки, стоек и их связей, конструкций окон и дверей. Как отмечалось выше, для возведения каркаса используется брусья из качественной древесины, оптимальный размер их сечения не менее 150*150 мм, а длина должна подбираться с учетом высоты дома, длины пролетов. Кроме этого, брусья предварительно обрабатываются огне- и биозащитными веществами.

Перед установкой закладных венцов на фундамент укладывается несколько слоев гидроизоляции (например, рубероида), чтобы предохранить балки нижней обвязки от влаги. Образовавшийся зазор между нижним венцом и гидроизоляционным слоем следует уплотнить промасленным джутом. Чтобы стены дома после обшивки не «свисали» над фундаментом и портили внешний вид, габариты обвязки по всему периметру должны быть меньше размеров фундаментного основания на 5-7 см. При монтаже нижней обвязки стоит одновременно установить балки пола.

Возведение стен каркасника чертеж

Элементы нижней обвязки с вырезанными «четвертями» для соединений укладываются на фундамент, еще раз проверяются их габариты, соблюдение диагональных размеров и горизонтального уровня, лишь затем приступают к их сборке. Соединением «в четверть» к собранной нижней обвязке с шагом не более 600 мм устанавливаются и закрепляют половые балки из антисептированных брусьев размером 100 х 150 мм.

Для крепления элементов каркаса применяются анкера, деревянные нагели, специальные усиленные уголки, саморезы по дереву, кронштейны. Многие специалисты предпочитают поменьше применять металлический крепеж, так как в местах, где металл соприкасается с деревом, может образоваться конденсат и появиться сырость.  Чтобы создать удобства для дальнейших работ, можно обустроить на этом этапе черновой пол, установив на балках бруски 40 х 40, затем на них закрепить пол из обрезных досок.

Сборка стен каркасного дома

Далее из бруса сечением 150 х 150 мм по углам устанавливаются стойки, а также в местах соединения с верхней обвязкой. Внизу стойки к обвязке закрепляются металлическими уголками и временными укосинами, которые после окончательного монтажа каркаса убираются. Уголки следует крепить с внутренней стороны стоек, поскольку там теплее и меньше образуется конденсат из-за перепада температур.  Элементы для верхней обвязки изготавливаются из бруса с размерами 100 х 150 мм. Заранее в брусьях вертикальных стоек вырезаются установочные места, куда монтируется брус верхней обвязки. Когда с монтажом верхней обвязки закончено, проверяются, насколько выдержаны основные геометрические размеры.

После окончательной установки угловых стоек по уровню, их фиксируют при помощи диагональных откосов (связей), и приступают к монтажу на брусьях обвязок промежуточных стоек каркаса, для чего используются доски 150 х 50 мм. При этом, расстояние, на котором рекомендуется устанавливать стойки лучше определять с учетом ширины листов, полотен утеплительного материала. Этот момент монтажа стоит иметь в виду, еще при разметке мест на обвязках. В местах, где в дальнейшем планируется установка окон и дверей, следует устанавливать горизонтальные балки.

Для изготовления связей применяются бруски сечения 50 х 50 мм, которые закрепляются к обвязкам и стойкам саморезами 4 х 90 мм. Конечно, откосы можно предусмотреть только для угловых секций каркаса, поскольку этого достаточно, чтобы обеспечить жёсткость и устойчивость не только каркаса, но и всего здания. Но для придания сооружению еще большей жесткости и устойчивости, можно предусмотреть постоянные диагональные связи для каждой стойки ( по 2 вверху и внизу) либо одну длинную на сразу на несколько стоек. Такая конструкция позволяет уменьшить и равномерно распределить нагрузку с соединений обвязок.

Проект каркасного дома 8х10 с мансардой

Устройство кровли каркасного дома

Обустройство крыши каркасного дома, практически, не отличается от процесса возведения кровли для любого другого строения. Главное, правильно выполнить установку стропильной системы, без перекосов и отклонений от горизонтали. Для этого брусья сечением 50*150 мм стыкуются под углом 50° и фиксируются с помощью поперечной доски в виде буквы «А».

Для обрешетки используются доски размером 25*150 мм, причем их прибивают на расстоянии приблизительно 10 см.  В качестве кровельного материала используется металлочерепица, шифер либо профилированный лист. Кроме основного покрытия крыши, необходимо применение ветрозащитных мембран, дополнительной гидроизоляции.

Устройство стропильной системы крыши каркасного дома

Утепление и обшивка дома

Когда каркас полностью готов, в пространства между вертикальными стойками и балками, установленными горизонтально, укладывается теплоизоляционный материал. Для этих целей используется плиты пенопласта (пенополистирол), минеральная вата. Каркасную конструкцию дома с пенополистирольным утеплителем можно обшивать древесными плитами (цементно-стружечными ЦСП, ориентировочно-стружечные OSB, а также влагостойкой фанерой). Чтобы каркасный дом, полностью отвечал требованиям комфортного и теплого жилища, предусматривается укладка гидро – и пароизоляционных слоев, предохраняющих каркас и утеплитель от внешних и внутренних воздействий.

Чтобы произвести отделочные работы снаружи и внутри каркасного дома, не обязательно прибегать к традиционным штукатурным и малярным видам работ. Сейчас существует множество современных способов для наружной и внутренней отделки (листы гипсокартона, изоплиты, профили ПВХ, евровагонка, натяжные потолки, декоративные штукатурки, клинкерная плитка и т.д.). Их применение позволят сделать каркасный дом не только уютным внутри, но и придать ему вид кирпичного либо деревянного сооружения, при наличии финансовых возможностей любое пожелание выполнимо.

Для любого жилого сооружения необходимы свет, тепло и вода. Наличие тепло- и водоснабжающих инженерных коммуникаций, их схемы монтажа и прокладки предусматриваются при разработке проекта. Для непосредственного их обустройства лучше прибегнуть к услугам и рекомендациям специалистов нашей строительной компании.

Сборка каркасного дома своими руками фото

Видео инструкции

по строительству каркасных домов

Каркасник в одиночку. Инструменты

Технология каркасного домостроения

Остались вопросы? Хотите сделать заказ?

Пошаговое строительство каркасного дома своими руками

Каркасные дома стали встречаться намного чаще, обусловлено это скорей невероятными качествами таких домов. Поэтому в сегодняшней статье будет представлена пошаговая инструкция строительства каркасного дома своими руками со всеми нюансами. Не скрыть, что среди кирпичных и брусовых, каркасный дом выделяется надежностью, экономичностью, и самое важное — теплоотдача и энергоэффективность.

Каркасные деревянные дома своими руками все больше завоевывает не только страны Северной Америки и Европы, но и плотно продвигается на нашем отечественном рынке. Как ни странно, каркасные дома имеют широкую распространенность именно в холодных зонах и сейсмоактивных местностях. Много застройщиков и у нас пытаются наладить качественную систему строительства, но, как правило, большинство строителей нарушают основную часть технологии. Что, безусловно, приводит к совершенно иному результату, чем ожидаешь от такого дома. В этой статье рассмотрим, как сделать каркасный дом своими руками. Предлагаем осмотреть все нюансы на небольшом примере строительства своими руками. Как раз сейчас строю каркасный дом своими руками в котеджном поселке в Воронеже http://pisarevka.ru/

Строить своими руками всегда приятно, к тому же цена приятно удивляет. Для стройки не обязательно подбирать серьезную бригаду рабочих. Каркасные дома проекты своими руками, для начала необходимо определиться с проектом будущего помещения. Без малейшего подготовительного плана и прикидки объема предстоящих работ, вся затея может плачевно окончиться не начавшись. Для начала следует обдумать проект. С популярными планами каркасных домов можно ознакомится здесь https://www.forumhouse.ru/.

Некоторые этапы, которые включает проект каркасного дома:

  • нужно спроектировать расположение дома непосредственно на участке;
  • архитектурное планирование, необходимо создание чертежей, здесь же проводится расчет требуемых материалов для строительных работ;
  • конструктивное планирование, следует определить вид фундамента, типаж каркасного дома, бытовые сети;
  • произвести расчет стоимости;
  • обустройство участка;
  • организация стройки.

Дома построенные по каркасной технологии обладают огромным преимуществом. Такие дома славятся прочностью, долговечностью, невысокая стоимость. Благодаря простой конструкции, сборка осуществляется в кратчайшие сроки, строительство возможно в любую пору. Важно также, что дома построенные по такой технологии не требуют усадки. Заселение можно непосредственно после строительства.

Рекомендации по строительству

Несколько советов, которые смогут облегчить будущее строительство, а также избежать многих ошибок при возведении. При определении более подходящих материалов, следует обратить внимание на древесину. Чтобы постройка привела к нужному результату, и вы радовались дому, нужно использовать качественные материалы. Влажность древесины не должна превышать 15%. Такой процент влажности свидетельствует о том, что дерево не деформируется в последующем. Абсолютно все стройматериалы необходимо брать с небольшим запасом, как правило, изначально, сложно рассчитать необходимый объем. Все работы следует проводить исключительно по плану. Непосредственно перед стройкой, следует более тщательно проработать над проектом. Потому что, в процессе строительства слишком сложно внести правки, и любые изменения по мере строительства будут предусматривать увеличение стоимости. Далее в статье будет представлено поэтапное строительство каркасного дома своими руками, с разбором всех особенностей выполнения работ.



Каркасный дом своими руками, правильный выбор фундамента

Строительство любого дома начинается с закладки фундамента. Этот процесс по праву можно считать одним из самых ответственных во всем строительстве. Ввиду малого веса (относительно) глубокие и тяжелые фундаменты не потребуются. Отдельные характеристики будут зависеть уже от ваших предпочтений и характера местной почвы. Как правило, применяют два вида фундаментов: ленточный и столбчатый (так называемый свайный). Выбор в пользу любого из них, должен соответствовать в первую очередь условиям:

  1. Грунтовые воды, какой уровень залегания.
  2. Уровень промерзания почвы.
  3. Тип грунта.
  4. Общий вес конструкции.

Самый часто применяемый тип фундамента для «каркасников» это ленточный. Бывает несколько типов: мелко заглубленный и соответственно глубоко заглубленный. Учитывайте глубину промерзания, иначе вспучивание в период использования дома приведет к серьезным проблемам. Первое заметным станет, что окна плохо закрываются, двери перекошены. Не менее распространенный свайный тип. Его используют на участках где мало места для подъезда бетономешалок или просто выбирают, из-за его легкости. Не нужно строить опалубку идеально соответствующую нормам, как в ленточном. Единственное, необходимо будет «связать» все сваи, при помощи деревянного бруса (так называемый ростверк). Исправление всех проблем связанных с неверно выбранным фундаментом, приведет к удорожанию строительства порядком на 40%.

Каркас пола

После возведения фундамента, следует сконструировать каркас, без него невозможно дальнейшее строительство. Каркас создается последовательно и необходимо придерживаться, как этапности, так и размеров применяемых материалов. И, так:

  1. Необходимо зафиксировать части нижней обвязки. Доски укладываются ребром, размер в среднем используют 15*5 см. Соединять можно, как саморезами, так и нагелями, в углах внутренней нижней обвязки.
  2. К внутренним доскам нужно закрепить доски средней части.
  3. Следующим этапом крепятся наружные доски.
  4. Для дальнейшего продолжения строительства необходимо точно измерять все стороны, убедиться в ровности конструкции.
  5. Разметить места, где ставятся лаги, и после при помощи лобзика вырезать пазы.
  6. Между лагами закрепить рейки, на которые в последующем кладут черновой пол (лучше использовать влагостойкие плиты OSB).
  7. Провести необходимые коммуникации.



Теплоизоляция пола каркасного дома своими руками

Для того, чтобы в доме отсутствовала сырость, необходимо качественно провести работы по теплоизоляции. На уложенные плиты ОСБ необходимо наложить слой пароизолирующей пленки. Поверх неё делается обрешетка, в которую укладывается утеплитель. Не обязательно, но лишним не будет уложить еще один слой пароизоляции, но уже поверх утеплителя. На неё следует установить обрешетку, на которую в последующем будет крепиться шпунтованная доска.

Возведение стен

Для начала необходимо возвести основание для каркаса. Высота соответствует двум брусьям основания. В закладных брусьях необходимо сделать пропил, глубиной в пол бруса. Стойки крепятся в пазах, и для временной стяжки устанавливают укосины. После закрепления всех стоек, необходимо установить верхний брус, соединяющий все стойки. Также следует закрепить продольные перемычки способом — паз в паз. Крепить между собой следует строительными гвоздями. Учитывайте, что длина гвоздя не должна быть менее 100 мм.

После проведения этих работ, можно приступать к обшивке стен. Для начала нужно изготовить черновую обшивку обрезной доской. Как построить каркасный дом своими руками видео, в представленном видео можно наглядно рассмотреть, как выполняется отделка. Обшивка должна быть сплошным щитом, кроме оконных и дверных проемов.

Теплоизоляция стен

Для начала работ по теплоизоляции, необходимо подготовить поверхность. Теплоизоляцию следует проводить согласно таким этапам:

  1. Очистить обрешетку от грязи, гвоздей и т.д.
  2. Щели задуть монтажной пеной.
  3. Установка обрешетки для утеплителя.
  4. Если, в качестве утеплителя используете пенопласт, нужно швы дополнительно заполнить герметиком.
  5. По всему периметру, необходимо обить специальной пленкой с пароизоляционными свойствами (для закрепления лучше использовать степлер).
  6. Поверх пароизоляции, обшивается плитами ОСБ или гипсокартона.

Стропильная система

Крыша каркасного дома своими руками пошаговая инструкция, благодаря представленному плану мы сможете ознакомиться с азами проведения работ по возведению крыши. От правильно закрепленной системы зависит устойчивость дома и непосредственно защита от осадков.

При возведении следует придерживаться плана:

  1. Для начала следует выбрать подходящий тип стропильной системы. Сооружение каркаса может быть одним из способов: наклонным и висячим.
  2. Определиться с материалом. Установить мауэрлат (деревянные брусья, укладываемые по периметру), чтобы избежать перекосов.
  3. Установка стропил. Учитывайте, что они должны выходить за края на 40 см.
  4. Установка обрешетки. Здесь следует исходить из материала, которому отдали предпочтения.

И, вот учитывая представленные этапы проведения работ, вы с легкостью сможете справиться своими силами. Надеюсь, наша инструкция по строительству каркасного дома своими руками принесет вам пользу.

 Загрузка …

Статьи по теме:

Каркасный дом 6 на 4 м: проект конструкции размером 6х4 своими руками

Не каждый может позволить себе большой дом из дорогих материалов. А кому-то просто достаточно уютного жилища размером 6 х 4 м. Если взять на вооружение каркасную технологию, обзавестись индивидуальным жильем для постоянного пребывания в нем или красивым дачным домом на лето можно в очень короткие сроки.

Особенности

Каркасный дом относится к числу быстровозводимых. Строится он на основе деревянного или металлического каркаса, который обшивают панелями с многослойной структурой. Пространство между внутренней и внешней частью стены заполняется утеплителем — пенополистиролом или минеральной ватой. Составляющей стены является слой пароизоляции.

Внутри такое строение чаще всего обшивается гипсокартоном, а снаружи оштукатуривается либо обкладывается кирпичом, закрывается сайдингом или другим отделочным материалом в зависимости от замысла и финансовых возможностей хозяев.

Дома 6 на 4 занимают немного места на участке, что может быть очень интересно, если размеры земельного надела ограничены. В некоторых случаях хозяевам будет достаточно одноэтажного здания, но учитывая небольшую площадь, которая отдается под строительство, лучше выбрать проект с мансардным этажом.

Такие дома имеют свои преимущества:

  • их площадь достаточна для удобного размещения небольшой семьи;
  • они быстро возводятся;
  • почти не дают усадки, поэтому можно начинать внутреннюю отделку практически сразу;
  • отличаются долговечностью.

Но в то же время надо учитывать, что эти здания не будут столь же прочными, как, например, традиционные брусовые или бревенчатые. К тому же каркасное строение не особенно надежно в плане звукоизоляции.

Проектирование

«Каркасник» имеет небольшой вес. Поэтому при разработке проектов обычно предусматривают устройство столбчатого или ленточного фундамента, который вполне способен справиться с такого рода нагрузкой и не требует слишком серьезных затрат на строительство.

Устройство основания зависит от внутренней планировки – расположения перегородок и стен. Поэтому к разработке чертежа будущего дома необходимо отнестись очень ответственно.

Также на этапе проекта необходимо продумать устройство каркаса и стен, крыши и внешней отделки здания.

Одноэтажный дом 4 х 6 может быть выполнен в самой простой планировке, включающей в себя прихожую, одну комнату, кухню и санузел. В случае если проект предусматривает устройство мансарды, комната на первом этаже служит гостиной, а на втором размещается спальня.

Такое сооружение может быть выполнено из бруса размером 100 на 100 миллиметров. Проекты часто предусматривают внешнюю обшивку ориентированно-стружечной плитой. В качестве гидроизоляции выбирают, например, Изоспан, для утепления – базальтовую вату. Внутри здание можно отделать вагонкой. Это особенно уместно, если дом дачный.

Технологии строительства

При проектировании необходимо иметь в виду, что технология возведения каркасных строений предполагает несколько вариантов подхода. Можно применить СИП-технологию, построить рамочный дом (к этой категории относятся канадские, финские и фахверк). Также к каркасным конструкциям относят балкеры.

Последние под силу выстроить лишь настоящим профессионалам-строителям. Расходы на услуги специалистов придется заложить в проект. Успокаивает то, что заказчик за свои деньги получит действительно надежное жилье из клееных деревянных профилей, которое будет служить столетия.

Дом из СИП-панелей

Возведение здания из СИП-панелей (структурная изоляционная панель) – простой способ решить проблему жилья. Такой дом будет служить не менее сорока лет, а затраты на отопление в нем окажутся намного меньше, чем в привычном кирпичном доме.

Необходимо выбрать надежного поставщика домокомплекта, способного гарантировать, что набор составляющих действительно включает все элементы будущего здания.

Покупая такой комплект, надо отдавать себе отчет в том, что после возведения перепланировка в таком строении будет невозможна.

Здание монтируется по готовой схеме. Обычно составляющие «конструктора» доведены до такой степени готовности, что после монтажа не требуются дополнительные работы, чтобы подготовить дом к декорированию снаружи и внутри.

Самостоятельное строительство

Если делать выбор в пользу строительства своими руками, проще всего будет возвести здание по финской технологии. Она как раз подойдет для возведения небольшого дома с мансардой.

Фахверк имеет сложный каркас, для строительства которого понадобится много материала, а для возведения канадского дома нужны особые навыки работы.

Несмотря на то что малобюджетный «каркасник» не требует мощного фундамента, опытные люди советуют смотреть в будущее. Ситуация с годами меняется, и на том же основании можно будет возвести, например, дорогой кирпичный дом в несколько этажей.

Пошаговая инструкция по возведению несложного каркасного строения выглядит следующим образом.

  • После устройства фундамента из бруса монтируется каркас и устраивается пол здания.
  • Устанавливаются стропила и возводится кровля.
  • После этого выполняется обшивка с наружной и внутренней стороны. Она включает в себя этапы гидроизоляции и утепление подвала, чердака и стен.
  • В завершение проводятся внешние и внутренние отделочные работы.

Эффектные примеры

Прежде чем браться за строительство, лучше как следует продумать образ будущего дома – он станет отражением сути хозяина, его привычек и представлений о прекрасном.

Если дом нужен для отдыха, то на значительной части площадки, отведенной под него, можно разместить просторную террасу с барбекю или мангалом, а на уровне мансарды сделать большой балкон, с которого приятно обозревать окрестности. Светлое дерево во внешней отделке, незатейливая конструкция перил сделают здание зрительно легким. Оно будет казаться больше и просторнее, чем на самом деле.

В каркасном доме 4 на 6 с мансардой, основную часть площади можно отдать под жилые помещения и кухню. При этом крыльцо и балкон отнимут минимум квадратных метров. Такой дом подойдет для практичного человека, который даже небольшое жилье воспринимает как свою любимую маленькую крепость.

О том, как построить каркасный дом 6х4, смотрите в следующем видео.

Как построить каркасный дом своими руками

В стране с каждым годом возводится все больше каркасных домов. Для этого может использоваться канадская, финская и многие другие технологии. Такое строительство позволяет получить надежный и долговечный дом с применением минимума строительных материалов и усилий. Для возведения каркасного дома сегодня не обязательно обращаться в специализированные фирмы, ведь его легко можно сделать своими руками. Достаточно лишь придерживаться подробной пошаговой инструкции (см. видео), которая описана далее.

Основой для возведения каркасного дома является достаточно легкий каркас из дерева. Он представляет собой соединения вертикальных и горизонтальных стоек, между которыми выкладывается теплоизоляция. Для внутренней и внешней отделки такого сооружения могут применяться самые разные строительные материалы.

Пошаговая инструкция для тех, кто решил построить каркасный дом

Формирование фундамента

Каркасные дома в большинстве случаев являются одно- или двухэтажными. Поэтому для их возведения часто используются либо столбчатый, либо ленточный фундамент, либо основание из бетонных блоков (см. фото). Во время формирования ленточного фундамента желательно дополнительно использовать арматурный каркас, столбчатое основание требует обеспечения цельным ростверком, а бетонные блоки, согласно технологии строительства, должны присоединяться ко всей нижней обвязке.

Устройство каркаса

Чтобы построить каркас дома своими руками можно применять деревянные или металлические элементы. Стоит отметить, что металлический каркас обойдется несколько дороже, но при этом будет меньше весить, что поможет снизить расход денежных средств на организацию основания. Деревянный каркас обычно возводится из дуба. Если не реально эксплуатировать дубовую древесину, можно обойтись другими породами дерева, диаметр которых будет не менее 1,5 квадратных сантиметра (см. видео).

Мастера не рекомендуют во время возведения каркасного строения применять крепежи из металла, так как они со временем способствуют разрушительным процессам в древесине, что в итоге приведет к разрушению всего здания. Лучше всего крепление своими руками осуществлять при помощи деревянных нагелей. Согласно инструкции выбранный утеплитель выкладывается в стеновые промежутки. Наружная сторона стен обычно обшивается деревянными досками шириной около 6 сантиметров. Обшивка согласно технологии строительства проходит не горизонтально, а под углом 40 градусов.

Обустройство пола

После возведения каркаса дома переходят к организации пола. Для этого по периметру стен выкладывается брус сечением 15х15 сантиметров, под который предварительно кладется рубероид и наноситься влагостойкая пропитка. Закрепляются брусья при помощи специальных крепежных изделий с шагом не более 2 метра. Стоит отметить, что пол, стены и любые несущие конструкции в здании должны быть выполнены из одинакового материала. Иначе при тех или иных внешних условиях они будут по-разному себя вести, в результате чего сооружение может рушиться. На выложенные брусья кладется черновой пол, который может быть выполнен из необрезанных досок. Сверху такой пол может утепляться, после чего на него кладется чистовой пол в виде ламината, паркета или других материалов (см. фото).

Возведение стен

Следующим шагом в строительстве каркасного здания будет возведение стен. Чтобы построить стены необходимо для начала выбрать чистую поверхность без бугорков и впадин, где можно будет их собирать своими руками. Собираются стены из одинаковых по величине досок, расположенных вертикально, высота которых должна совпадать с высотой дома, которая обычно составляет от 227 до 240 сантиметров, а ширина совпадает с шириной выбранного обшивочного материала. Если хочется сэкономить на строительстве сооружения, можно обустраивать косые потолки, угол которых должен совпадать с углом наклона крыши.

Стены каркасного здания должны весить не более чем составляет допустимая нагрузка на пол. Балки для них устанавливаются с шагом от 20 до 60 сантиметров. Обшивать стены можно сайдингом (см. видео), тогда шаг должен составлять не более 30 сантиметров, так как это материал пластичный, ДСП или блок-хаусом, тогда расстояние между балками можно сделать от 40 до 60 сантиметров. Но самым, пожалуй, практичным и долговечным материалом для обшивки стен каркасного дома будет сайдинг. Его не обязательно покрывать дополнительными материалами, а также он не требует особого ухода. Главным недостатком сайдинга является ненатуральность.

Невозможно построить жилое сооружение без окон. Согласно технологии строительства они должны составлять не менее 17-19% от площади всех стен. Если здание будет эксплуатироваться только в теплое время года, достаточно будет использовать окна с одним стеклом, а если в сооружении будет жить семья круглый год, необходимо ставить окна минимум с двойным или тройным остеклением.

Монтаж кровли

Завершительным этапом строительства является сооружение крыши. Чтобы ее построить, можно использовать самые разные материалы: мягкую кровлю, ондулин, черепицу, профлисты и многое другое (см. фото). Во время строительства необходимо помнить, что каркасные дома сильно подвержены появлению сырости, поэтому их лучше возводить на возвышенных участках, а также дополнительно организовывать систему дренажа.

Как создать каркас

Обновлено 19.11.2019: Мы добавили пошаговое видео, чтобы облегчить вашу работу с каркасом. Смотри и учись!

Обновлено 02.11.2018: Мы добавили еще несколько советов для тех, кто только начинает работать с каркасом. Сообщите нам свое мнение!

Обновлено 07.06.2018: Мы добавили в этот пост раздел о том, что не следует включать в макеты. Наслаждаться!

Независимо от того, новичок ли вы в дизайне пользовательского интерфейса или много лет работаете в этой области, вы наверняка слышали о каркасах.Вайрфрейминг — важный шаг в воплощении идеи цифрового продукта в реальность.

Но где каркасный дизайн вписывается в процесс разработки продукта? Если вы никогда не делали этого раньше, как узнать, что делать, где это делать и какие шаги нужно предпринять? А в чем разница между эскизом и каркасом? А как насчет макетов или прототипов?

К счастью для вас, наша команда в InVision разработала этот процесс, и мы хотим поделиться с вами своим опытом на уровне экспертов.Так что возьмите ручку и бумагу (это не только для заметок!) И наденьте шляпу для мозгового штурма (у вас есть такая, правда?). Приведем макет.

Начало работы с каркасами

Обо всем по порядку. Каркас — это макет дизайна с низкой точностью , который служит трем простым, но точным целям:

  1. Представляет информацию, которая будет отображаться на странице
  2. Дает набросок структуры и макета страницы
  3. Он передает общее направление и описание пользовательского интерфейса

Так же, как план здания, каркас четко и конкретно описывает детали, давая возможность строителям (вам, другим дизайнерам, разработчикам и т. Д.)) обзор проекта.

Swapnil Borkar делится забавным каркасом Freehand для целевой страницы Lyearn.

Каркасы служат промежуточным звеном между набросками на бумаге и ручкой и вашим первым прототипом. Они помогают вам спланировать макет и шаблоны взаимодействия ваших пользователей, не отвлекая внимание на такие детали, как цвета или текст. Предлагаемый путь пользователя должен быть четким, , без , требующего цвета, затенения или необычных меню.

Один из моих любимых способов увидеть макеты в действии — использовать букмарклет Wirify .Wirify позволяет превратить любую веб-страницу в каркас одним щелчком мыши, и он отлично подходит для получения вдохновения или рекомендаций, особенно когда вы только начинаете.

В дополнение к ручке и бумаге нам нравится использовать InVision Freehand для создания эскизов прототипов. Freehand похожа на легкую цифровую доску, на которой вы и ваша команда можете сотрудничать и общаться. Каркасы, которые вы создаете в Freehand, являются постоянными настолько, насколько вы хотите, и использование Freehand избавляет вас от утомительных шагов по сканированию и загрузке нарисованных от руки каркасов.

Совет от профессионалов: Ваш опыт рисования полностью изменится, если вы удерживаете нажатой клавишу alt / option. Переходите от странных детских форм до почти идеального одним нажатием кнопки:

GIF любезно предоставлен Джоном Муром на носителе

Вайрфреймы бывают быстрыми, дешевыми и, что самое главное, непостоянными. Каркасы (и наброски, которые вы набрасываете до создания каркасов) должны изменяться по мере того, как вы собираете больше информации в ходе исследований пользователей или участия заинтересованных сторон.

По сравнению с точным макетом или прототипом, сбор отзывов с помощью каркаса намного важнее, чем исследование шаблонов использования или пути пользователя.При использовании каркаса люди уделяют больше внимания функциональности и удобству использования, чем эстетическим характеристикам экранных элементов.

Каркасы служат общим языком между дизайнерами, пользователями, заинтересованными сторонами и разработчиками. Они достаточно сложны, чтобы информировать всех, но достаточно просты, чтобы не увязнуть в излишних деталях или языке дизайна.

Что НЕ включать в каркас

Ключ к хорошему каркасу — простота. Все, что вам нужно сделать, это показать, как элементы расположены на странице и как должна работать навигация по сайту.Позже вы сможете добавить причудливые изображения и яркие шрифты. Сведите к минимуму отвлекающие факторы.

Имейте в виду эти рекомендации:

  • Сохраняйте цвета в оттенках серого: белый, черный и промежуточные оттенки серого.
  • Используйте максимум два общих шрифта, возможно, один с засечками и один без засечек. Отображение иерархии информации с помощью шрифта по-прежнему можно отобразить, изменив размер шрифта и его стиль (полужирный, курсив и т. Д.).
  • Избегайте яркой графики и изображений.Вместо этого попробуйте использовать простые прямоугольники и квадраты в качестве заполнителей со знаком «x» в середине поля, чтобы показать, где будет размещено изображение. Совет от профессионалов: Вы также можете сделать то же самое с видео, используя треугольник в качестве кнопки воспроизведения в центре поля.

Переход от каркасов к готовому продукту

Начиная с эскизов и двигаясь вперед, между началом и концом процесса разработки продукта часто бывает много шагов. Давайте взглянем на еще несколько терминов, которые могут вам встретиться:

  • Мы уже говорили о каркасах .Они служат каркасом цифрового продукта. Они дают общее представление о планировке и конструкции. Помимо скелета дизайна, содержание и копия — это сила продукта. Стремитесь получить контент на ранних этапах процесса. Lorem ipsum никогда не оправдывает ваш дизайн. Полезно иметь актуальный контент , чтобы убедиться, что все идет так, как вы хотите.
  • Следующим шагом в этом процессе является высококачественный макет . Мокапы — это более наглядное представление вашего продукта.Думайте о макете как о коже или чертах лица. Это та часть, где вы укрепляете свои визуальные решения, тестируя варианты, и начинаете придавать своему продукту характер.
  • Последний шаг перед передачей вашего дизайна разработчикам — это прототип . Создание прототипа — это все равно что украсить ваш макет и сделать его доступным для публики. Это не окончательная версия, но ее можно показать другим людям. Это тот момент, когда все, что вам нужно сделать, это внести крошечные настройки, прежде чем отправлять свою модель в производство.

Помните, что каркасы — это только первый или второй шаг к прототипу. Поскольку прототипы должны быть наиболее функциональным черновиком вашего продукта, каркасы служат для того, чтобы помочь вам сфокусировать размещение контента и установить курс к действующему прототипу.

Алекс Довгой отказался от ручки и бумаги и попробовал создать эти макеты с помощью Freehand. «Эта конкретная страница представляет собой сетку карточек с предварительным просмотром и основной информацией», — говорит Алекс.

Использование каркасов в процессе проектирования

Разные UX-дизайнеры подходят к созданию каркасов по-разному.Некоторым нравится начинать с набросков от руки, в то время как другим нравится использовать приложения или инструменты, которые немного более технически ориентированы. Чаще всего решение о создании каркаса вручную или на компьютере и процесс перехода от эскизов и каркаса к коду больше связаны с тем, какой подход требует конкретная ситуация, а не с предпочтениями дизайнера.

Рози Аллабартон в своем посте на сайте Career Foundry предлагает вам задать себе следующие вопросы, чтобы начать работу:

  • Каковы предполагаемые цели пользователя и бизнеса при взаимодействии с этой страницей?
  • Как именно можно организовать контент для достижения этих целей?
  • Куда должно идти ваше основное сообщение и логотип?
  • Что пользователь должен увидеть в первую очередь, перейдя на страницу?
  • Где призыв к действию?
  • Что пользователь ожидает увидеть в определенных областях страницы?

Каркас должен быть визуальным ориентиром для структуры вашего сайта и того, как по нему будет перемещаться.Внешний вид и внешняя привлекательность на этом этапе не являются факторами. Ваша главная забота с каркасом должна заключаться в том, чтобы представить ваш контент интуитивно понятным и естественным способом, знакомым пользователям этого вида услуг.

Ваша миссия — облегчить вашим пользователям достижение своих целей (или достижение точки конверсии или выполнение вашего призыва к действию). Представляя свою информацию таким образом, вы согласовываете бизнес-цели вашего продукта с потребностями ваших пользователей.И все это путем выкладывания линий и завитушек. Довольно круто, да?

Мы большие поклонники использования Freehand для создания макетов. Freehand — это инструмент, который помогает вам делать все: от создания каркасов до творческих исследований и презентаций до совместной работы. Попробуйте и дайте нам знать, что вы думаете!

Проверьте Freehand для всех ваших потребностей в мозговом штурме.

Как создавать каркасы за 6 простых шагов

Если вы новичок или любитель, эти шесть простых шагов для создания каркасов пригодятся вам!

Если вы хоть немного занимались дизайном пользовательского интерфейса, то наверняка слышали о каркасном дизайне.В идеальном сценарии веб-дизайна каркасное построение будет первым шагом, который вы сделаете для визуального изображения того, как в конечном итоге может выглядеть веб-страница.

Однако, если вы плохо разбираетесь в разработке каркасов или если вы разрабатываете их впервые, вы можете столкнуться с некоторыми проблемами. Вы можете задаться вопросом, как каркасный каркас вписывается в более крупный процесс проектирования, какие шаги необходимы для создания каркаса и следует ли создавать каркас с помощью ручки или бумаги, или вам понадобится специальный инструмент для этого.

Хотя вы можете создать каркас с помощью ручки и бумаги, а также с помощью каркасного инструмента (в соответствии с вашими потребностями и удобством), ответы на другие вопросы немного сложнее. Хорошая новость в том, что мы ответим на эти и другие вопросы, которые могут у вас возникнуть, в этой статье, когда мы будем говорить о том, как создавать каркасы.

Но прежде чем мы углубимся, что такое каркас?

Что такое каркас?


Каркас — это макет или представление общей структуры или макета веб-страницы или страницы приложения.Он показывает, как будут расположены различные компоненты, такие как разделы, вкладки, продукты, информация и призывы к действию, и как будет использоваться пространство. Поскольку каркас представляет собой исходный макет веб-страницы, цвета, мультимедийный контент, шрифты и другие стилистические элементы обычно минимальны.


Образец каркаса, разрабатываемого в MockFlow WireframePro (Источник)

Теперь давайте рассмотрим этапы создания каркаса.

Проведите исследование, чтобы получить ясность и направление

Может возникнуть соблазн сразу же начать изливать свои каркасные идеи, но прежде чем это сделать, подумайте о более крупной цели: разработке привлекательного пользовательского интерфейса (UI). А для этого вам нужно будет оценить требования вашего дизайн-проекта и ожидания заинтересованных сторон и конечных пользователей.

Ваш дизайн должен не только помогать бизнесу доставлять информацию или продукты клиентам, но, что еще более важно, облегчить клиентам навигацию по странице и поиск того, что им нужно, без особых усилий.

Вот как вы можете пройти этот шаг:

  • Свяжитесь с заинтересованными сторонами, чтобы понять ключевые потребности проекта. Получение этой ясности является основой каркасного дизайна.
  • Изучите конечных пользователей, их предпочтения и покупательское поведение, чтобы вы могли удовлетворить их потребности с помощью каркаса.
  • На основе исследования конечных пользователей определите типичные варианты использования, чтобы лучше понять сценарии, для которых вы разрабатываете.
  • Проведение маркетинговых исследований и анализа конкурентов для выявления тенденций и передовых методов проектирования.

Упростите возврат к данным исследования

В ходе исследования вы собираетесь собрать большой объем данных, включая варианты использования, профили покупателей, данные исследования рынка и требования к проекту. На различных этапах процесса создания каркаса вам нужно будет постоянно возвращаться к этому исследованию.

Поэтому, прежде чем погрузиться в дело, обязательно задокументируйте и систематизируйте всю исследовательскую информацию таким образом, чтобы не тратить слишком много времени и усилий на доступ к ней.Это гарантирует, что тяжелая работа, которую вы вложили в свое исследование, отразится в вашем каркасе и не пропадет даром.

Вот несколько быстрых способов сделать это:

  • Обязательно задокументируйте всю ключевую информацию, с которой вы сталкиваетесь.
  • Организуйте исследование на основе макро- и микрокатегорий, используя папки и подпапки.
  • Создайте шпаргалки, чтобы зафиксировать ключевые концепции, такие как варианты использования покупателем, покупательское поведение или любые интересные отзывы пользователей, с которыми вы, возможно, столкнулись в своем исследовании.

Сопоставление пользовательских потоков для удовлетворения потребностей пользователей

Поток пользователей — это путь или путешествие пользователя во время сеанса веб-сайта или приложения. Это путешествие включает в себя точку, в которой они вошли на ваш веб-сайт / приложение, все точки, в которых они взаимодействовали с веб-сайтом / приложением (например, страницы, которые они посетили, и кнопки, на которые они нажимали до своей последней транзакции), и где они вышли с веб-сайта / приложения. .

Одним из простых примеров пользовательского потока может быть: пользователь заходит на ваш сайт электронной коммерции после нажатия на рекламу, например, о серых туфлях дерби.Зайдя на ваш сайт, человек может захотеть отфильтровать обувь по цене, размеру, бренду и т. Д. он / она может захотеть увеличить одну или несколько туфель, проверить их характеристики, добавить один из товаров в корзину и, в конечном итоге, произвести оплату и завершить транзакцию.

Это виды взаимодействий внутри вашего веб-сайта / приложения, которые вместе составляют пользовательский поток.

Пример пользовательского потока для посетителя веб-сайта электронной коммерции ( Источник )

Этот путь необходимо отобразить в потоке пользователей, чтобы вы не пропустили важные элементы дизайна, такие как корзина для покупок, фильтр цен или контрольный список спецификаций.Отсутствие таких элементов может запутать посетителей веб-сайта / приложения, требуя от них обращаться в службу поддержки клиентов за помощью даже с базовой навигацией.

Непосредственным воздействием в таком случае будут недовольные или разочарованные клиенты, что также будет означать сокращение конверсий и увеличение числа отказов.

Пользовательские потоки являются основой вашего каркаса, поэтому не забудьте выделить для этого время. Вот как это сделать правильно:

  • Составьте карту потребностей пользователя, задав себе вопрос: какой цели пытаются достичь посетители веб-сайта / приложения? Какие функции они ищут? Какие у них могут быть начальные вопросы? Какая информация может им понадобиться для плавной навигации?
  • Создайте схему последовательности операций, которая включает точку входа пользователя на веб-сайт / приложение и все шаги, которые он может предпринять до финальной транзакции.
  • Убедитесь, что пользовательский поток логичен и учитывает все возможные потребности пользователя при навигации.

Создайте минималистичный макет для каркаса

Теперь вам нужно положить ручку на бумагу и начать воплощать свои идеи макета. На этом этапе вам нужно будет создать базовую структуру, которая подчеркивает, какие элементы будут на странице, какой элемент пользовательского интерфейса будет куда идти, какие вкладки будут включены, где будут располагаться текстовые поля и где будут размещены мультимедийные элементы. .

Идея состоит в том, чтобы создать базовую каркасную структуру веб-страницы таким образом, чтобы удовлетворить все потребности пользователей и бизнеса.

Кроме того, при проектировании конструкции не поддавайтесь искушению добавить слишком много деталей — на данном этапе лучше меньше, да лучше. Забудьте о шрифтах и ​​цветах, просто сосредоточьтесь на создании ориентировочного дизайна, а не на последнем.

Вот несколько вопросов, на которые вы можете ответить, чтобы сделать этот шаг правильно:

  • Как лучше всего организовать компоненты пользовательского интерфейса для достижения конечной цели посетителя?
  • Что должен увидеть пользователь, зайдя на страницу?
  • Где разместить основное сообщение страницы?
  • Какая информация должна отображаться наиболее заметно?
  • Какие кнопки понадобятся пользователю для навигации по сайту или дизайну приложения?

Когда основная структура будет готова, покажите ее своим коллегам или руководителю и получите первые отзывы о ней.При необходимости измените макет, чтобы повысить удобство использования.

Определите уровень верности и заполните детали

Теперь, когда у вас есть достаточная ясность в отношении направления проекта, пользовательского потока, базового макета каркаса (также называемого макетом) и любых необходимых улучшений, вы можете приступить к заполнению некоторых деталей.

На этом этапе вам нужно будет определить уровень точности вашего каркаса, другими словами, количество деталей, присутствующих в вашем каркасе.Вот краткий снимок основных различий между тремя обычно используемыми уровнями.

Верность Характеристики Используется
Низкая
  • Черновые схемы, в основном прямоугольники и линии
  • Подробности практически отсутствуют
  • Нет ощущения масштаба, пикселей или сетки
  • Представляя несколько концепций или вариаций
  • На начальном этапе проектирования, когда детали не нужны
Средний
  • Более точное отображение макета
  • Немногое деталей, ключевые элементы выделены отдельно
  • Нет изображений или шрифтов
  • Когда необходимо усовершенствовать каркас с низкой точностью
  • Когда нужно представить каркас другим в легко понятной форме
Высокая
  • Макет для каждого пикселя
  • Цвета, изображения и стилистические элементы по необходимости
  • Текст практически отсутствует
  • Когда утвержденная концепция каркаса требует доработки
  • Когда необходимо точно оценить сложные элементы пользовательского интерфейса

После того, как вы определились с уровнем точности, вот как вы можете заполнить детали в каркасе:

  • Постепенно добавляйте детали сверху вниз и слева направо.
  • Добавьте основные сведения об удобстве использования, такие как панель навигации и панель поиска вверху справа или слева.
  • Добавьте элементы, которые, по вашему мнению, помогут клиентам использовать страницу, и посмотрите, где их лучше всего разместить.

Пройдите тестирование!

Когда все детали заполнены, ваш каркас готов доказать свою храбрость. Вам нужно будет протестировать каркас, чтобы увидеть, насколько он удобен, то есть присутствуют ли все элементы дизайна, которые могут понадобиться пользователю.

Тестирование также поможет выявить любые важные элементы, которые могут отсутствовать, или любые дополнительные требования, которые необходимо решить. Например, вместо двух полей на странице входа (одно для имени пользователя, а другое для пароля) ваш каркас имеет только одно. Или, может быть, на домашней странице нет панели навигации, хотя, по логике, она должна быть. Такие промахи необходимо исправить до того, как каркас перейдет в процесс проектирования.

В этом вы можете воспользоваться помощью своих коллег или попросить реальных пользователей протестировать конечный продукт.Если вам нужен более глубокий анализ каркаса, вы также можете рассмотреть возможность привлечения экспертов в соответствующей области.

Определение критериев для нового теста в UserTesting ( Исходный код )

Вот как вы можете проверить свой каркас:

  • Распечатайте свои каркасы на бумаге или создайте цифровые каркасы и представьте их рецензентам.
  • Задайте рецензентам ряд вопросов, чтобы оценить их опыт и записать отзывы.Некоторые инструменты тестирования каркаса могут позволить более интерактивное тестирование каркаса и автоматически собирать отзывы.
  • Попробуйте пользовательское тестирование — сервис, позволяющий опубликовать ссылку на каркас, который пользователи могут протестировать. После тестирования они могут поделиться видео со своего экрана во время тестирования и аудио- или письменными отзывами.

После того, как вы закончите тестирование и соберете отзывы, внесите улучшения по своему усмотрению.

Готовы к блицкригу? Не так скоро!

Прежде чем приступить к делу, вам нужно кое-что учесть.Каркасное построение с помощью ручки и бумаги — это здорово, поскольку вам не нужно устанавливать какое-либо программное обеспечение, платить за какой-либо инструмент, включать компьютер или не имеет значения, подключены ли вы к Интернету. Но использование каркасного инструмента имеет некоторые неоспоримые преимущества по сравнению с рисованием.

Инструмент для создания каркасов может помочь вам значительно сократить время, необходимое для разработки каркаса. Вы можете просто использовать перетаскиваемые элементы-заполнители и готовые каркасные шаблоны. Инструмент также позволяет легко сотрудничать с членами команды или клиентами и получать отзывы в режиме реального времени.Кроме того, вы можете интегрироваться с такими приложениями, как Adobe Creative Cloud или Jira, для создания высококачественных каркасов.

Если у вас ограниченный бюджет, вы можете ознакомиться с этим списком бесплатных инструментов для создания каркасов с открытым исходным кодом.

Как создать каркас

Теперь, когда вы знаете, что нужно для создания полезного каркаса, давайте посмотрим, как создать его с помощью Lucidchart. У нас есть множество шаблонов каркасов, которые помогут вам начать процесс, не стесняйтесь изменять их в соответствии с потребностями вашей диаграммы.Войдите в свою учетную запись (если у вас ее нет, зарегистрируйтесь, чтобы попробовать Lucidchart бесплатно в течение недели) и следуйте инструкциям ниже.

1. Выберите шаблон каркаса

В разделе «Документы» щелкните стрелку вниз на оранжевой кнопке «+ Документ» и прокрутите столбец категорий справа. Щелкните Каркас.

2. Выберите шаблон каркаса

У нас есть довольно много вариантов, но для этого урока мы собираемся использовать каркас блога WordPress, чтобы создать блог о еде.Дважды щелкните шаблон блога WordPress.

3. Назовите каркас блога

Щелкните заголовок каркаса в верхней центральной части экрана. Текст будет выделен, и вы можете ввести имя вашей диаграммы.

4. Начните создавать каркас

Наш шаблон предоставляет множество стандартных параметров пользовательского интерфейса. Мы собираемся добавить некоторые компоненты и кое-что переместить. Начнем с заголовка. Нажмите на большое прямоугольное поле вверху, затем нажмите, удерживайте и перетащите синий прямоугольник в центре вверху, чтобы изменить размер.

Щелкните «Дом», «О нас» и «Свяжитесь с нами» и перетащите его в верхний левый угол страницы.

Давайте добавим еще одну кнопку навигации, но давайте сделаем ее раскрывающимся меню. В разделе «Ввод пользовательского интерфейса» перетащите поле со стрелкой вниз и перетащите его в правый верхний угол страницы. Переместите поле, чтобы соответствующим образом отрегулировать выравнивание.

Дважды щелкните копию в поле и введите новое имя. Мы называем это рецептами.

5. Переместите поле поиска в правый столбец.

Нам нужно больше места для содержания, поэтому мы собираемся переместить поле поиска в правый столбец.Выберите все элементы в правом столбце, поместив стрелку в нижний угол списка и потянув вверх. Это выберет все, чтобы вы могли легко перемещать элементы вниз; щелкните и перетащите выделенные элементы вниз.

Проделаем то же самое, чтобы переместить окно поиска. Выделите все элементы в поле поиска и перетащите его в верхнюю часть правого столбца. Измените размер полей, чтобы они поместились в столбце.

6. Добавьте видео в каркас

Мы хотим выделить видео на этой странице для демонстраций, которые блоггер публикует еженедельно.Выберите заголовок статьи, дату публикации, скопируйте и нажмите клавишу удаления на клавиатуре. Примечание. Мы оставляем категорию, теги и комментарии, потому что мы хотим использовать их в элементе видео.

Щелкните и удерживайте значок видео под виджетами пользовательского интерфейса и перетащите его на страницу, выровненную по левому краю, сразу под изображением заголовка.

Щелкните поле «Элемент» в разделе «Контейнеры пользовательского интерфейса» и перетащите его вправо от окна видео. Это текст о видео.

Щелкните и перетащите категорию, теги и комментарии, чтобы они выровнялись под окном видео.Это должно выглядеть так:

Добавьте копию в поле элемента, чтобы люди знали, что это текстовое поле. Используйте инструменты шрифта, типа и выравнивания в строке меню для настройки форматирования.

7. Настройте содержимое на странице

Нам нужно переместить тизер сообщения в блог, чтобы он соответствовал видео на странице. Выделите все элементы в оставшемся разделе статьи и выровняйте их по разделам «Категория», «Теги» и «Комментарии». Когда все элементы все еще выделены, используйте синий квадрат, чтобы изменить размер, чтобы он соответствовал странице.

8. Поделитесь своим каркасом

Заголовок, который вы создали в начале этого упражнения, появится в верхней части диаграммы. Как только вы сделаете каркас таким, каким вы его хотите, поделитесь им с другими по электронной почте, по ссылке, в социальных сетях (Facebook, Twitter, Google+ и LinkedIn) или разместите его на веб-сайте. Нажмите синюю кнопку «Поделиться» в правом верхнем углу экрана, и появится всплывающее окно. Выберите, как вы хотите поделиться схемой, и введите соответствующую информацию.

Когда вы добавляете соавторов, отправляя ссылку на каркас по электронной почте, вы можете работать с ним одновременно и использовать функцию чата (значок желтой цитаты в правом верхнем углу экрана) для обсуждения.

Что такое каркас? Это руководство по UX-дизайну покажет вам.

Первый шаг к созданию веб-сайта: его каркас.

Хороший каркас может дать вам представление обо всем макете и функциональности вашего веб-сайта. Он также может служить первым этапом дизайна.

Каркасы дают вам представление об общей структуре страниц и о том, как будет проходить навигация.

Посмотрите, как я шаг за шагом создаю каркас для веб-сайта (30 минут просмотра)

Если вы подумываете о создании веб-сайта, вы можете быстро и легко создать каркас. Для этого вам даже не нужно быть графическим дизайнером.

Для начала вам понадобится карандаш и бумага. (Или, если вы хотите пофантазировать, iPad и iPencil, как я использую в своем видеоуроке выше.)

Мы собираемся создать каркас и показать, как он обеспечивает быстрый итеративный процесс проектирования. Это позволит создать живую документацию, которую вы можете использовать для себя и для клиента. И вы можете использовать это для обоснования своего планирования — и все это до того, как потратите время на собственное кодирование.

Вот несколько шагов, которые мы рассмотрим в этой статье (и в сопутствующем видеоуроке):

  1. Планирование карты сайта
  2. Создание каркаса домашней страницы
  3. Использование разметки в каркасах
  4. Компоненты каркаса (заголовок, меню, нижний колонтитул)
  5. Каркас страницы с функциями и страница контактов
  6. Мобильные адаптивные каркасы
Набросок карты сайта

Шаг №1: Планирование карты сайта

Начало работы с каркасом начинается с хорошей карты сайта.Прежде чем вы создадите каркас страницы, карта сайта даст вам некоторую структуру. Таким образом вы поймете, какие страницы вы собираетесь создавать и как все они будут соединяться друг с другом.

Большинству небольших сайтов карта сайта может не потребоваться. Обычно у них либо одна целевая страница, либо несколько общих страниц, таких как «Функции», «О нас» и «Связаться с нами».

При этом, как только ваш веб-сайт или приложение станут больше и сложнее, вам понадобится карта сайта.

Карты сайта содержат краткий обзор того, где существуют элементы и как они связаны между собой.

В нашем примере мы создадим простую карту сайта, которая будет содержать только домашнюю страницу, страницу функций и страницу контактов.

Не нужно тратить на это много времени. Просто добавьте несколько полей, чтобы показать каждую страницу, строки под ними, чтобы показать подстраницы, и все.

Создание каркаса домашней страницы

Шаг 2: Создание каркаса домашней страницы

Мы собираемся создать нашу первую каркасную страницу. Если вы раньше не создавали вайрфреймы, процесс довольно прост. Каждый аспект веб-сайта представлен в форме или простой графике, например:

  • прямоугольников с диагональными линиями, проходящими через них, для представления изображений
  • горизонтальными линиями для представления абзацев текста
  • и кружком с буквой L в нем для представления ваш логотип.

Для домашней страницы мы создадим изображение слайдера, меню и логотип. Мы также дадим ему несколько ярлыков, чтобы показать, что представляет собой каждый элемент.

Это также полезно для организации каждого раздела в прямоугольники, которые мы позже можем скопировать и вставить на другие страницы (особенно для верхнего и нижнего колонтитула).

Создание каркаса для основной части нашей домашней страницы

Давайте также создадим еще один раздел для знакомства с компанией (О нас) и раздел для спонсоров (с логотипами и изображениями наших спонсоров).

По мере того, как мы разрабатываем дизайн, мы также можем добавлять на главную страницу другие элементы, например кнопки с призывом к действию в подходящих местах.

Мы завершаем дизайн с помощью раздела «Нижний колонтитул», в который добавляем общие элементы, такие как контактная форма, контактная информация, и повторно используем логотип.

Создание дополнительных элементов страницы в нашем каркасе

Шаг № 3: Использование разметки в каркасе

Каркас часто просматривают не только дизайнеры, но и разработчики, клиенты и руководство.Поэтому полезно добавить разметку к каждой части контента. Это может помочь людям, впервые увидевшим ваш каркас. Обычно я делаю это в конце страницы.

В нашем примере давайте разметим домашнюю страницу и пометим каждую часть содержимого красным текстом.

Аспекты, которые вы хотите разметить, включают такие элементы, как разделы, заголовки, контактные формы и возможные изображения.

Обратите внимание, что разметка не должна буквально объяснять, каким будет контент в конечном итоге — просто то, что он представляет.Поэтому вместо того, чтобы вставлять фактический «Пример заголовка вступления», вы можете пометить заголовок как «Заголовок вступления».

Как разметить каркас

Теперь, когда мы уже создали верхний и нижний колонтитулы, мы можем повторно использовать их для дополнительных страниц. Если вы работаете в цифровом формате, вы можете скопировать и вставить верхние, нижние колонтитулы и другие повторяющиеся элементы в каркасы новых страниц. (А если вы просто используете бумагу и ручку, вы всегда можете использовать бритву и копировальный аппарат для достижения того же эффекта.)

Это позволяет вашему каркасному дизайну оставаться последовательным.Такие инструменты, как Figma, позволят вам создавать компоненты ресурсов, которые вы также можете копировать и вставлять в свой дизайн. Вы даже можете настроить их для динамического обновления других частей вашего каркаса при изменении корневого компонента.

В нашем примере мы собираемся повторно использовать компоненты для создания страницы функций. Создав наш первый компонент раздела функций, мы можем затем несколько раз скопировать и вставить его ниже, чтобы создать всю нашу страницу функций всего за несколько минут.

Добавление компонентов каркаса и их повторное использование на разных страницах

Шаг № 5: Страница функций и страница контактов

Становится все проще и легче создавать дополнительные страницы, как только вы начнете с каркаса и построите некоторые компоненты.Когда страница функций завершена, мы можем создать страницу «Связаться с нами». Все, что нам действительно нужно сделать, это добавить несколько общих элементов, таких как карта Google, форма обратной связи и некоторые основные контактные данные, такие как номер телефона и адрес электронной почты.

В этом примере у меня есть маленькие логотипы для телефона и электронной почты, а также большие блоки, чтобы обозначить, где они будут расположены на странице.

Контактная форма будет расположена ниже (без рамки), а карта Google — справа.

Каркасная страница для связи с нами

Шаг № 6: Создание мобильного адаптивного каркаса

В наши дни хороший каркас не может существовать без мобильной версии.Это потому, что сегодня большая часть Интернета просматривается на мобильных устройствах.

Хорошо знать, как дизайн может свернуться до меньших окон просмотра. Если у вас больше свободного времени, вы также можете создать версию адаптивного каркаса для планшета.

В нашем примере мы создаем каркас дизайна домашней страницы по разделам. Большинство строк и столбцов свернуто. А поскольку мы находимся в мобильной области просмотра, многие изображения, тексты и блоки уменьшаются в размере.

Из-за этого некоторые разделы могут иметь ту же высоту, что и их соответствующие настольные версии.С другой стороны, некоторые разделы с большим количеством изображений (например, раздел спонсоров) могут иметь гораздо большую высоту прокрутки.

Из-за этого я часто также добавляю дополнительную разметку, чтобы показать, какие разделы настольной версии соответствуют каким адаптивным эквивалентам мобильной версии.

Окончательный каркас с несколькими спроектированными страницами, картой сайта и разметкой

Заключение

Каркас — это быстрый способ визуально получить лучшее представление о вашем веб-сайте или приложении. Я рекомендую вам попробовать его в своем следующем проекте, чтобы спланировать, как он будет функционировать и выглядеть.

Вайрфрейминг — идеальный подход для этого, поскольку он занимает гораздо меньше времени, чем создание полноценного прототипа пользовательского интерфейса дизайнером.

Как разработчик, я много лет создавал каркасы для своих сайтов. Я почти никогда не разрабатываю веб-сайт, не набросав хотя бы некоторые из своих представлений о том, как он будет выглядеть визуально.

Счастливый каркас.

Надеюсь, вам понравилась эта статья. Если вы не знаете, кто я, я Адриан из Австралии? У меня есть крошечный канал в Twitter и YouTube, поэтому, если вы хотите узнать обо мне больше или насладиться моим контентом, посмотрите меня когда-нибудь?

Что такое каркас? Руководство с типами, преимуществами и советами (2021)

У каждого творческого проекта есть отправная точка.Например, это может быть набросок статьи или набросок цифровой иллюстрации. То же самое относится к использованию каркаса для дизайна приложений.

Каркасные модели — это основа каждого используемого вами веб-сайта и приложения. Дизайнеры взаимодействия с пользователем и взаимодействия с пользователем используют каркасы, чтобы набросать визуальную идею, которую можно легко настроить, пока она не будет готова к созданию и развитию.

Если вы планируете создать веб-сайт или приложение — самостоятельно или с дизайнером UX / UI — вам необходимо знать, что такое каркас и почему он так важен.

В этой статье мы поможем вам понять, как каркас может принести пользу проекту UX / UI, даже если он такой же простой, как целевая страница.

Мы также рассмотрим различные типы каркасов и способы их использования, а также советы по началу работы с собственными каркасами.

Визуализируйте веб-страницы и проекты приложений с помощью нашего простого в использовании программного обеспечения для создания каркасов. Это быстро, просто и поставляется со встроенными каркасными шаблонами, которые вы можете настроить для собственного использования.

Содержание

Что такое каркас?

Три основных типа каркасов

Преимущества использования каркасов для вашего бизнеса

6 советов по созданию вашего первого каркаса

Что такое каркас?

Каркас — это первый шаг в рабочем процессе UX-дизайна веб-сайта или мобильного приложения. Концепция создания каркаса аналогична тому, как архитекторы начинают с чертежей чертежей, а инженеры делают наброски механических схем.

Буквальное значение термина «каркас» означает проволочную конструкцию, очень похожую на те, которые используются скульпторами, керамистами и инженерами для строительства отделочных материалов. В доме или здании стены и колонны имеют внутри каркасы, большие скульптуры имеют каркасы в качестве базовой конструкции, а сложные керамические конструкции также часто строятся на каркасах.

Источник изображения

Каркас мобильного устройства или веб-сайта — это основа общей информационной архитектуры.Это помогает пилотировать процесс разработки от ранних стадий до конечного продукта. Каркас визуализирует интерфейс и широко используется в качестве инструмента в дизайне интерфейса, также называемого дизайном пользовательского интерфейса.

В визуальном смысле каркасы — это двухмерные визуализации того, как веб-сайт или приложение будут выглядеть после завершения. Это первый набросок пользовательского интерфейса с оттенками серого и минимальными элементами дизайна.

Вот несколько примеров элементов, обычно используемых в каркасах:

  • Квадраты или прямоугольники представляют изображения и значки с крестиком внутри них или просто темно-серым заполнителем.
  • Текст отображается с помощью lorem ipsum или строк внутри рамки.
  • Кнопки либо округлые, либо темно-серые.
  • Иконки — это маленькие символы или квадраты с x.
  • Нет фонов , кроме нежного серого цвета.
  • Все статично .

Общий макет каркаса похож на вид всех страниц веб-сайта или приложения с высоты птичьего полета. Страницы расположены в сетке бок о бок в столбцы и строки с достаточным пространством между ними для добавления инструкций по взаимодействию.

Дизайнеры UX / UI используют элементы каркаса для более быстрого создания каркасов. На изображении ниже показаны различные элементы для объединения каркасов по мере необходимости. Перемещать и заменять элементы легко и экономить время между итерациями.

Для чего нужен каркас?

Вайрфреймы являются неотъемлемой частью дизайна UX / UI. Они улучшают процесс создания, упрощая начальный этап тестирования пользовательского интерфейса. Используя каркасы, дизайнеры UX и UI проверяют свои первоначальные идеи, не тратя слишком много времени на разработку деталей.

Согласно Руководству по веб-стилю Патрика Дж. Линчанда Сары Хортон, «Каркасные модели заставляют команды сосредоточиться на информационной архитектуре и структурном проектировании, не отвлекаясь на визуальный слой».

UX / UI дизайнеры также используют каркасы, чтобы показать клиентам и заинтересованным сторонам быстрое представление о том, как будет выглядеть их окончательный дизайн.

Каркасы служат общим языком для всех членов команды; клиенты, руководители проектов, дизайнеры и разработчики.Будучи минималистичными и функциональными, они помогают каждому понять процесс от идеи до конечного продукта и не отставать от него.

В начале каждого творческого проекта происходит множество изменений и итераций продукта. Использование каркаса сокращает время, необходимое для редактирования и применения исправлений. Это не только экономит время, но и деньги.

Прототипирование, следующий этап после создания каркаса пользовательского интерфейса, начинается только после того, как структура одобрена заинтересованными сторонами и пользовательского тестирования.

В чем разница между каркасом и прототипом?

Термин «каркас» часто используется вместе с термином «прототип». Это потому, что они являются развитием друг друга, но при этом в некоторой степени взаимозаменяемы.

Позвольте мне объяснить.

Есть три типа каркасов; низкая, средняя и высокая точность.

Каркас низкой точности — это первый шаг в процессе проектирования UX / UI, предшествующий прототипу.Вайрфреймы средней и высокой точности больше всего похожи на прототипы и иногда называются таковыми, хотя это не одно и то же.

Между ними есть одно важное различие, даже если они похожи.

  • Prototypes — это навигационные каркасные страницы среднего или высокого качества с рабочими кнопками, взаимодействиями и анимацией. У них также есть цветовая схема, подробные элементы дизайна и микровзаимодействие, а также простой пользовательский поток для проверки функциональности дизайна.
  • Каркас не поддерживает навигацию. Страницы представлены в виде большой композиции, с навигацией и взаимодействием, детализированными линиями и аннотациями или строкой и булавками.

Три основных типа каркасов

Как я уже упоминал выше в разделе о различиях между каркасами и прототипами, существует три основных типа каркасов. Это строительные блоки процесса создания каркаса.

Каждый уровень каркаса является продолжением предыдущего.Начните с lo-fi и постепенно переходите к mid-fi, а затем к high-fi. После переходите к прототипированию. Также нормально начинать с каркасов среднего или даже высокого качества — все зависит от сложности вашего проекта.

На изображениях в следующих разделах показано, как в интерактивном дизайне происходит переход от каркаса с низкой точностью к каркасу с высокой точностью. Как видите, макет страницы такой же; разница в количестве финальных элементов дизайна в композиции.

Тип № 1: Вайрфреймы низкой точности.

Первый и самый простой тип — это каркас низкой точности. Они создаются вручную или с помощью цифрового инструмента.

Вайрфреймы низкого качества предназначены для быстрого и свободного создания без каких-либо элементов дизайна. Думайте об этом как о каркасе веб-сайта или приложения. Выбор создания их вручную или с помощью инструмента зависит исключительно от стиля работы каждого человека.

Существуют шаблоны для печати для создания каркасов на бумаге, а также множество шаблонов и наборов с низкой точностью для их создания в Интернете.

Основная идея вайрфрейма с низкой точностью — быть как можно более минимальной. Используйте только оттенки серого, один общий шрифт и не используйте изображения или эффекты дизайна, такие как тени.

Типы # 2: Вайрфреймы средней точности.

Каркас средней точности более сложен, чем каркас низкой точности, и ближе к предполагаемому окончательному дизайну пользовательского интерфейса. Каркас может отображать изображения, более подробные визуализации того, что предназначено для макета, а взаимодействие между страницами более четкое и сложное, чем в каркасе с низким качеством изображения.

Каркас средней точности может быть продолжением и улучшением каркаса низкой точности или первым шагом. Например, если это второй или третий каркас того же бренда, возможно, нет необходимости начинать с низкой точности.

Типы № 3: Высококачественные каркасы.

Третий тип каркаса — высокоточный. Это тип каркаса, наиболее близкий к тому, как дизайн пользовательского интерфейса будет выглядеть в готовом проекте. Компоненты пользовательского интерфейса, изображения, значки, цвета, шрифты, кнопки и фон готовы к превращению в рабочий прототип.

Каркас с высокой точностью — не всегда лучшее место для начала работы над проектом UX / UI. Если у вас нет хорошей базы с каркасом с низкой точностью, который был протестирован на удобство использования и с несколькими итерациями, вам придется делать это с помощью каркаса с высокой точностью. На это уходит слишком много времени.

Преимущества использования каркасов для вашего бизнеса

Вы, возможно, сейчас задаетесь вопросом, почему вайрфреймы вообще так важны.

Вайрфреймы особенно актуальны для вас, если вы:

  • Команда дизайнеров UX / UI или агентство
  • Клиент или компания, нанимающая команду дизайнеров для создания веб-сайта или приложения
  • Менеджер по продукту или руководитель проекта, работающий в компании и выступающий в качестве посредника между их начальниками и командой дизайнеров
  • Начинающий UX-дизайнер или дизайнер пользовательского интерфейса

Если ваша компания занимается разработкой веб-приложений и веб-приложений, то использование каркасов может оказаться легкой задачей.Даже если вы проектируете прямо в прототипы с высокой точностью, используя шаблоны и дочерние темы, возврат к основам с помощью каркасов с низкой точностью может быть хорошей идеей.

С другой стороны, если вы компания, которая хочет создать веб-сайт или приложение, вы, возможно, только что слышали слово «каркас» или видели его в предложении дизайнера, не имея представления о том, что это такое. Это руководство поможет вам понять.

Руководители проектов концепции / дизайна продукта несут ответственность за представление макетов клиентам.Им нужно знать, как объяснить каркас заинтересованным лицам и членам высшего руководства, которые никогда его не видели. В большинстве случаев менеджер продукта или проекта отвечает за все итерации до создания прототипа и высокоуровневого пользовательского тестирования и разработки.

Кроме того, вот шесть преимуществ использования каркасов для ваших проектов UX / UI:

Преимущество № 1: С ним быстрее запускается проект.

Первое преимущество использования каркаса в проекте веб-дизайна или приложения — это ускорение работы.Каркас даст клиенту (или вам) относительное представление о том, как будет выглядеть окончательный проект в конце.

Начиная проект с каркасом, уже через пару дней после краткой встречи будет на что посмотреть.

Преимущество № 2: Экономия денег.

Как я вкратце упомянул выше, каркасы экономят деньги для любого среднего и большого веб-проекта или проекта приложений. Поначалу может показаться, что это не так, но в долгосрочной перспективе это дает заметную разницу.

Джонни Хилл из Expero Blog прекрасно это объясняет;

«Одна из самых сложных частей определения требований — это согласование заинтересованных сторон. У инвесторов в голове есть видение того, насколько замечательной должна быть какая-то функция или продукт, но они не понимают технических последствий того, чего они хотят. Технический руководитель знает, как все должно работать, но не может сосредоточиться на удобстве использования. Владелец продукта хочет, чтобы все работало в рамках бюджета, и может не предвидеть некоторых крайних случаев или нюансов в запросе.Наличие процесса документирования требований и определение задач в системе управления проектами может помочь поддерживать синхронизацию, но это только способствует согласованию заинтересованных сторон и четкому общению ».

Именно благодаря четкой коммуникации и согласованию заинтересованных сторон вы экономите деньги, используя каркасные модели. В частности, собраний меньше, изменение требований происходит быстрее, разработчики присоединяются к проекту позже. Кроме того, с помощью каркасов проблемы исследования и тестирования пользователей могут быть решены быстрее, что означает меньшие затраты на тестирование пользователей и меньше времени, затрачиваемого на итерации взаимодействия с пользователем.

Преимущество № 3: легче проводить тестирование UX до того, как будет разработан окончательный интерфейс.

Второе преимущество заключается в том, что тестирование UX или юзабилити-тестирование выполняется быстрее на каркасных этапах. Ожидание стадии прототипа для первоначального тестирования юзабилити будет только напрасной тратой времени.

Юзабилити-тестирование проводится путем анализа того, как каждая каркасная страница сочетается со следующей. Чтобы это работало, каркас должен иметь интерактивные связи между страницами, от кнопок до действий, от пунктов меню до страниц таксономии.

На изображении ниже изображен каркас, напечатанный и прикрепленный к стене. Интерактивность визуализируется с помощью веревочки и булавок.

Ниже показано, как юзабилити-тестирование дизайна пользовательского интерфейса выполняется с помощью каркаса:

  • В цифровом виде: Все каркасные страницы размещаются на большом холсте. Добавлены строки для отображения общей навигации и подключения кнопок к действиям. Аннотации объясняют, как работает навигация, какие взаимодействия происходят, где и что делают кнопки.
  • Вручную: Чтобы провести тестирование удобства использования вручную, у вас есть два варианта. Распечатайте созданные в цифровом виде каркасы и поместите их на пробковую или белую доску. Нарисуйте каркас вручную на большой доске. Добавьте нарисованные линии или строки для отображения навигации или подключения кнопок к действиям.

Пользователей просят следовать этапам пути пользователя и делать личные заметки о том, что они находят легким, сложным или просто запутанным. Затем дизайнеры принимают отзывы пользователей и создают новую итерацию, прежде чем будет проведено дополнительное пользовательское тестирование.

Это наиболее эффективный процесс разработки продукта, от самого простого до самого сложного, без пропуска каких-либо промежуточных этапов.

Преимущество № 4: быстрее и проще создавать итерации перед окончательным дизайном.

Третье преимущество использования каркасов в начале проекта UX / UI заключается в том, что пользовательский интерфейс можно легко изменить до прототипа и окончательного дизайна.

Источник изображения

Поскольку каркасы создаются свободно и являются черновиками по своей природе, их легко быстро изменить.На этом этапе выполнить большие настройки просто, просто переместите и отрегулируйте детали на новом месте.

Сначала проведите юзабилити-тесты, чтобы увидеть, что работает, а что нет, а затем легко выполняйте итерации.

Преимущество № 5: помогает определить общие требования к разработке.

Еще одно преимущество каркасного моделирования заключается в том, что благодаря тестированию на удобство использования и итерациям, выполненным перед прототипом или окончательным дизайном, разработчик и программисты будут более эффективны в своей работе.

Они будут знать, что нужно делать, и, надеюсь, им не нужно будет вносить слишком много корректировок, чтобы достичь окончательного дизайна. Этап разработки и программирования очень детализирован, и каждое новое изменение может отнимать драгоценное время.

Преимущество № 6: Каркасы помогают создавать и использовать системы дизайна.

Каркасы полезны на многих этапах дизайн-проекта. Во-первых, каркас с низкой точностью является лучшим вариантом для создания кода и дизайна пользовательского интерфейса. Но как только вы завершите этот проект, компании придется продолжать создавать больше веб-страниц и мобильных приложений.

Используйте начальный каркас и окончательный дизайн, чтобы создать систему дизайна, набор брендовых элементов для определенного бренда или компании, чтобы быстро разрабатывать новые цифровые продукты.

Источник изображения

Используя кусочки головоломки дизайн-системы, создать качественный каркас легко и быстро.

6 советов по созданию вашего первого каркаса

Если вы прибыли сюда в поисках информации о создании вашего первого каркаса, этот раздел для вас.

Приведенные ниже советы помогут вам сразу начать работу.

Совет №1: Узнайте, что такое каркас и для чего он нужен.

Первое, что вам нужно сделать, это получить знания. Узнайте все, что вам нужно знать о том, что такое каркас и что он делает. Эта статья — отличная отправная точка.

Ознакомьтесь с различиями между каркасами низкой, средней и высокой точности, исследуйте прототипы и выясните, как им нужны каркасы для существования.

Найдите доступные цифровые инструменты для создания каркасов или попробуйте создать их вручную.Начните сначала с небольшого проекта, чтобы вас не перегружали.

Совет № 2: посмотрите на примеры каркасов для вдохновения.

Отличный способ научиться создавать каркасы — это поиск вдохновения для других каркасов.

Просмотрите такие сайты, как Behance и Dribbble, или ознакомьтесь с шаблонами каркасов, предлагаемыми в Envato Elements и внутри онлайн-инструментов создания каркасов.

Взглянув на вдохновение, вам будет легче создавать каркас, поскольку идеи укоренятся в вашем мозгу.После этого вам понадобится немного воображения, чтобы собрать все воедино.

Совет № 3: Попробуйте нарисовать каркас на бумаге.

Если вы склонны использовать ручку и бумагу, попробуйте свои силы в создании каркасов вручную. Вы можете начать с нуля и создать рамки для веб-сайта, приложения для телефона или даже приложения для часов. Затем внутри фреймов вы добавляете элементы по своему усмотрению, создавая каркас.

Другой вариант — загрузить пустой каркасный шаблон и нарисовать элементы вручную.В Интернете доступно множество эффективных каркасов для печати; веб-страницы, мобильные приложения, приложения для умных часов и многое другое.

Совет №4. Используйте конструкторы каркасов с помощью перетаскивания с шаблонами.

Если вы не хотите заниматься ручкой и бумагой, используйте цифровые инструменты и онлайн-программы для создания каркасов, такие как Visme, Balsamiq или Miro. В цифровом пространстве вы найдете множество вариантов, которые помогут вам легко и эффективно создавать каркасы. Шаблоны работают быстро и не требуют опыта проектирования.

Visme предлагает шаблоны каркасов низкой точности, которые помогут вам быстро приступить к работе. Создание каркаса с помощью Visme начинается с простого шаблона из определенной категории — веб-сайтов, мобильных приложений, информационных панелей и форм — и вы наращиваете структуру оттуда.

Редактор включает библиотеку каркасных элементов, таких как заполнители изображений, простую типографику, линейные значки и многое другое. В каркасном проекте нет ограничений на количество страниц или слайдов.

То же самое и с количеством проектов, над которыми вы можете работать одновременно.Кроме того, вы можете загружать в свою медиатеку любую графику или фотографии, на использование которых у вас есть лицензия.

Каркасы

Visme идеально подходят для тех, кто плохо знаком с этой практикой или если вы учитесь использовать их в своих проектах. С помощью бесплатной учетной записи Visme вы можете создать каркас с низкой точностью, чтобы начать создание вашего цифрового проекта.

Совет № 5 Научитесь использовать профессиональные инструменты для создания каркасов.

Чтобы получить более профессиональный опыт, попробуйте инструменты для создания каркасов, такие как Figma, Adobe XD или Sketch.Эти инструменты включают в себя все компоненты пользовательского интерфейса, необходимые для построения схемы виртуального путешествия пользователя в виде мобильного приложения или дизайна веб-сайта.

Источник изображения

Эти программы предлагают каркасный дизайн и интерактивный дизайн прототипов в одном месте с функцией перетаскивания.

Сторонние торговые площадки и разработчики пользовательских интерфейсов предлагают полные комплекты каркасов для программного обеспечения каркасных моделей. Они поставляются в виде загружаемых пакетов и легко загружаются в такие программы, как Adobe XD и Sketch.

Совет № 6. Не начинайте с высококачественных каркасов.

Этот совет посвящен основам. Если вы искренне заинтересованы в создании каркасов, не начинайте с высокой точности. Это займет у вас больше времени, чем ожидалось. Вы потратите слишком много времени на поиск подходящего изображения для заголовка, когда можете разместить всю страницу с низкой точностью.

Не пропустите этап скелета; строительство из глины без фундамента сделает ваш проект нестабильным и сложным для исправления в долгосрочной перспективе.Каждому веб-дизайну или дизайну приложения нужны хорошие кости, и это то, что вам предлагает каркас.

Совет № 7: Добавьте взаимодействия на ранней стадии.

Несмотря на то, что прототипы являются инструментом для проверки взаимодействия физически, вам все равно нужно добавлять взаимодействия в каркасные модели. Это важно для тестирования удобства использования и эффективного проектирования пользовательского интерфейса.

Каркас без визуализации того, как все должно работать вместе, — это всего лишь набор изображений без четкого плана. Тем не менее, мы предлагаем вам сначала создать изображения, а затем добавить взаимодействия.Когда вы обнаружите, что отсутствует новое действие, вы добавляете страницу, пока не настроите все необходимое.

Совет № 8: Сведите к минимуму количество используемых инструментов.

Основным и наиболее важным моментом каркаса является то, что его легко редактировать и легко изменять. Не усложняйте себя, создавая визуальные каркасные страницы на iPad, затем импортируйте их на свой компьютер, чтобы добавить описания взаимодействия в Photoshop, а затем распечатайте, чтобы показать клиенту.

Использование двух или более инструментов вначале означает, что все эти инструменты вам понадобятся каждый раз, когда вам нужно будет внести изменения.Если вы используете один инструмент или систему с самого начала, вам будет легче работать над итерациями и редактированием.

Если вы работали с напечатанными пустыми шаблонами, заполненными и прикрепленными к пробковой доске, имейте под рукой дополнительные пустые шаблоны, ножницы и скотч, чтобы внести изменения, как коллаж. Используйте строки и булавки, чтобы перемещать взаимодействия в новые места.

Некоторые цифровые инструменты предлагают функции каркаса и прототипа в одном удобном пакете. В некоторых случаях они предоставляют функции совместной работы, поэтому вы можете работать над каркасами в команде, что еще больше сокращает время обработки.У наиболее профессиональных из этих инструментов даже есть возможности для общения и доставки с разработчиками.

Теперь к вам

Теперь, когда вы знаете, что такое каркас, его преимущества и даже несколько практических советов по началу работы, настала ваша очередь создать каркас для вашего приложения или проекта веб-дизайна.

Выберите стиль, который вы хотите использовать, вручную или в цифровом формате, и выберите инструменты, которые понадобятся вам для производства. В программном обеспечении Visme есть несколько отличных шаблонов и векторной графики, которые помогут вам начать работу.

Вперед к вашему путешествию с макетами и большого успеха!

Создание вашего первого каркаса — Учебная статья

Этот учебник поможет вам создать ваш первый каркас. Он будет охватывать базовый обзор продукта, а также некоторые из функций и элементов управления пользовательским интерфейсом .

Вот каркас, который вы создадите в этом уроке:

Если вы новичок в идее каркасов, ознакомьтесь с нашей статьей «Что такое каркасы?» чтобы получить представление о том, что такое каркасы, и где они вписываются в процесс UX-дизайна.


Основные понятия и терминология

Вот некоторые из основных компонентов Balsamiq Wireframes:

  • UI Control — стандартный «виджет» пользовательского интерфейса (например, кнопка, изображение, диалоговое окно). Строительные блоки любого каркаса.
  • Canvas — разделенная сеткой область, в которой размещаются элементы управления пользовательского интерфейса.
  • Библиотека пользовательского интерфейса — ряд элементов управления пользовательского интерфейса, которые можно перетащить на холст.
  • Property Inspector — панель конфигурации, которая содержит общие действия (например,грамм. выравнивание, наслоение) и свойства, специфичные для каждого элемента управления пользовательского интерфейса.


Добавление первых нескольких элементов управления

Чтобы создать каркас, показанный выше, давайте начнем с перетаскивания элемента управления пользовательского интерфейса Browser на холст.

Содержание почти всех элементов управления в Balsamiq определяется простым текстом. Когда элемент управления впервые добавляется на холст, он отображается в режиме редактирования, часто с подсказками о том, как его использовать.Для элемента управления «Браузер» можно указать строку заголовка и текст URL-адреса или просто использовать значения по умолчанию.

Совет: Чтобы отредактировать элемент управления в любое время, дважды щелкните его или нажмите Enter, когда он выбран.

Затем измените размер элемента управления до желаемого размера, используя элементы управления курсором изменения размера по краям и углам элемента управления.

Продолжите, добавив на холст следующие элементы управления: Заголовок , Текст и Изображение , как показано ниже. Обратите внимание, что направляющие выравнивания появляются внутри краев элемента управления «Окно браузера», когда вы перемещаете их по направлению к краям, и что элементы управления «привязываются» к этим направляющим.

Совет: Controls также можно добавить с помощью поля Quick Add , набрав несколько первых букв имени элемента управления и нажав Enter.

Чтобы изменить размер текста на этикетке с названием продукта, выберите элемент управления Title и измените размер шрифта с помощью Property Inspector .

Для текста-заполнителя описания продукта в элементе управления Text введите свой собственный текст-заполнитель или начните вводить «lorem», и текст Lorem Ipsum будет автоматически сгенерирован.

После изменения размера элемента управления Image ваш каркас должен выглядеть примерно так:

Совет: Если у вас возникли проблемы с выбором элемента управления, который находится перед другим элементом управления, попробуйте «заблокировать» фоновый элемент управления с помощью значка замка на панели инструментов, чтобы предотвратить его выбор.


Создание и выравнивание элементов управления пейджером изображений

Следующим шагом является добавление маленьких точек под изображением, которые указывают на вращающийся контент или элемент управления изображением.

В этой части руководства вы узнаете о добавлении значков и Группирование и Выравнивание элементов управления .

Начните с добавления элемента управления Icon на холст.

Затем щелкните значок «Открыть библиотеку значков …» рядом с полем «Поиск значков».

В этом окне отображается список всех значков, включенных в Balsamiq. Вы можете фильтровать их по категории или искать по имени.После того, как вы выбрали значок, вы можете выбрать один из шести размеров. Для этого урока выберите значок «Круг», установите размер «XS» и нажмите «Выбрать».

Совет: Поле «Поиск значков» в инспекторе свойств Значок ведет себя как поле «Быстрое добавление» и отображает значки, соответствующие введенному вами тексту (например, попробуйте ввести «стрелку»). Узнайте больше о добавлении значков через библиотеку пользовательского интерфейса и быстром добавлении.

Добавьте еще три значка справа от значка круга (на этот раз используйте обведенный круг).Вы также можете скопировать и вставить после добавления второго значка. С помощью мыши расположите значки рядом друг с другом. Вы можете видеть, что направляющие появляются как по горизонтали, так и по вертикали, помогая вам разместить их должным образом.

Совет: Используйте сочетание клавиш «Дублировать» (CTRL + D в Windows; CMD + D в Mac) для быстрого копирования элементов на холсте. (Дополнительные сочетания клавиш.)

При уменьшении масштаба каркас должен выглядеть примерно так:

Следующим шагом является выравнивание по центру четырех значков под элементом управления изображением.Процедура для этого состоит в том, чтобы сначала сгруппировать значки, а затем выровнять группу значков с элементом управления изображением.

Чтобы сгруппировать набор элементов управления, выберите их, нарисовав границу вокруг них с помощью курсора или удерживая нажатой клавишу SHIFT и выбирая каждый элемент с помощью мыши. Затем щелкните команду Group на панели инструментов или нажмите CTRL + G (в Windows; CMD + G в Mac).

Совет: Другой способ выбрать только элементы управления, которые находятся на переднем плане (помимо «блокировки» фоновых элементов управления), — это удерживать нажатой клавишу ALT / OPTION при перетаскивании мыши.Это предотвратит выбор фоновых элементов управления.

Сгруппированные элементы управления можно определить по светло-фиолетовому цвету, и они будут оставаться сгруппированными до тех пор, пока не будут разгруппированы (сочетание клавиш: CTRL / CMD + SHIFT + G). Чтобы выровнять сгруппированные значки с элементом управления изображением, выберите их оба и используйте значок Align Center в инспекторе свойств.

Вы можете переместить элементы управления пейджером ближе к элементу управления изображением с помощью клавиш со стрелками на клавиатуре или с помощью мыши и направляющих для выравнивания.

Совет: Удерживая нажатой клавишу SHIFT при перемещении элементов управления с помощью клавиш со стрелками, они будут перемещаться на 10 пикселей за раз (вместо обычного 1 пикселя).

Каркас на данный момент с добавленными элементами управления пейджером:


Завершение каркаса

Остальная часть каркаса состоит из набора вкладок, дополнительного текста и диаграммы.

Добавьте элемент управления Tabs Bar и поместите его в нижнюю половину каркаса.

Запятые используются для создания вкладок в этом элементе управления, поэтому вы можете создать столько вкладок, сколько захотите, просто введя дополнительный текст, разделенный запятой.Например, при вводе текста «Обзор, Характеристики, Дизайн, Технические характеристики» будут созданы вкладки, показанные ниже.

Чтобы отобразить вкладку «Обзор» выбранной или выделенной, используйте свойство Selection , как показано ниже.

После изменения размера элемента управления Tabs Bar в соответствии с шириной страницы добавьте элементы управления Label и Text , чтобы создать что-то вроде этого:

Вы можете отформатировать текст как полужирный , курсив или сделать гиперссылку во многих элементах управления, заключив текст в специальные символы.Используйте * Text * для полужирного шрифта, _text_ для курсива или [Text] для гиперссылок.

Наконец, перетащите элемент управления Chart: Column в пустую область внутри панели вкладок в качестве последнего штриха, чтобы завершить каркас.


Экспорт и следующие шаги

Теперь, когда каркас готов, вы можете легко экспортировать его как изображение через меню «Проект»> «Экспорт»> «Каркас в PNG …» (ярлык: CTRL / CMD + R). Другие параметры экспорта описаны в статье справки «Экспорт каркасов».

Поздравляем! Вы создали свой первый каркас с Balsamiq! Для получения дополнительной информации по любой из затронутых здесь тем см. Полную документацию Balsamiq.

Теперь вы можете представить его заинтересованным сторонам или клиентам или пригласить других для просмотра или даже совместной работы над ним.


Узнайте больше о каркасном моделировании!

Теперь, когда вы сделали первый шаг в своем пути к созданию каркасов, вы можете посетить нашу Balsamiq Wireframing Academy , где можно найти курсы, статьи и многое другое.

Вот несколько ссылок, которые мы предлагаем новичкам в каркасном моделировании.

Как начать каркасный проект

Четыре метода, позволяющие начать каркасный проект с нуля и убедиться, что вы уделяете достаточно времени стадии создания идей, на которой начинается успех вашего продукта.

Пять шагов к созданию отличных каркасов

Хорошие каркасы решают реальные проблемы и приводят к созданию надежных продуктов. От написания сценария до сбора исходных данных — вот проверенный путь к отличному веб-сайту или приложению.




Как создать каркас: пошаговое руководство

Каркас веб-сайта или мобильного приложения похож на план здания — ясное и простое визуальное представление его структуры.Как монохромный, двухмерный рендеринг, каркас используется дизайнерами пользовательского интерфейса (UX) в качестве первого шага в дизайне веб-сайта или приложения. Они используют его для создания базовой структуры, сотрудничества с бизнес-группами / командами разработчиков, перебора вариантов и включения обратной связи перед добавлением визуального дизайна или контента.

В этой записи блога мы обсудим этот фундаментальный шаг в дизайне пользовательского интерфейса. Мы исследуем:

  • Что такое каркас?
  • Зачем он нужен
  • Как создать каркас
  • Какие инструменты каркаса доступны

Что такое каркас?

«Каркас — это, якобы, упрощенный вид экрана, лишенный какой-либо эстетики, кроме самого минимума и самого нейтрального.» — Дэниел М. Браун в своей книге« Коммуникативный дизайн

».

Каркасное построение — один из первых шагов в пользовательском опыте или дизайне пользовательского интерфейса. Дизайнеры делают это в первую очередь для того, чтобы наметить функции на каждом экране. Допустим, вы создаете веб-сайт для своей местной хлебопекарной компании. Вы будете использовать каркас, чтобы визуально упорядочить функции — баннер, панель поиска, форму регистрации, карусель продуктов, демонстрационные видеоролики и т. Д. В зависимости от того, насколько быстро вам это нужно, насколько подробным он должен быть и т. Д.вы можете нарисовать свои каркасы на бумаге или использовать цифровой инструмент.

Что включает в себя каркас?

Основная цель каркаса — визуально представить структуру экрана. Итак, каркас будет отображать расположение контента, элементов интерфейса, навигации и т. Д. Типичный каркас включает:

  • Макет страницы. Расположение визуальных элементов относительно друг друга
  • Функции сайта. Видео, изображения, ссылки и т. Д.(Сама функциональность еще не спроектирована / разработана. Ей просто назначено место на каркасе)
  • Относительная важность функций. Например, насколько велик баннер по сравнению с формой подписки или разделом объявлений.
  • Путь пользователя. Что происходит, когда пользователь нажимает на что-то или заполняет форму

Что не включает каркас?

На веб-сайте или в приложениях дизайнеры пользовательского интерфейса также используют макеты, прототипы, проекты высокой / низкой точности и т. Д.Каркас — это не то. Итак, не содержит:

  • Визуальный дизайн. Шрифты, цвета, изображения, элементы брендинга и т. Д.
  • Взаимодействия. Выпадающие списки, переходы по ссылкам, анимация наведения и т. Д.
  • Контент. Дизайнеры могут иногда использовать текст-заполнитель, чтобы показать, сколько текста можно разместить, но это никогда не будет окончательной копией.

Почему дизайнеры используют каркасы?

Каркас — это самый простой и легкий способ создать дизайн, обсудить его с заинтересованными сторонами, выполнить итерацию и достичь консенсуса.Дизайнеры используют его до:

Изготовить каркасные конструкции . Дизайнеры пользовательского интерфейса быстро рисуют (на бумаге или в цифровом виде) версии того, что может отображаться на экране. Например, бизнес-пользователь может сказать: «Мне нужно большое автоматически воспроизводимое видео на главной странице». Дизайнер пользовательского интерфейса будет использовать каркас, чтобы показать, как это может выглядеть.

Просмотрите идею . Когда в разработке веб-сайта / приложения участвуют несколько заинтересованных сторон, используются макеты, чтобы объединить их всех на одной странице.Это также помогает проактивно отвечать на вопросы. Например, в приведенном выше примере разработчик может захотеть узнать, является ли видео полноразмерным, останется ли заголовок, есть ли элементы под видео и т. Д. Каркас уже ответил бы на все вопросы.

Итерировать . Учитывая, что каркас — это скелет, он поддается быстрым и грязным итерациям. Дизайнеры часто объединяют команды разработчиков и разработчиков в одну комнату и работают над повторением. Они перемещают элементы, удаляют некоторые, добавляют некоторые и т. Д.в режиме реального времени (на доске или в цифровом формате) для изучения вариантов.

Построить консенсус . Дизайнеры иногда используют каркасы для получения голосов. Например, они могут сделать две итерации одного и того же экрана, предложить два варианта размещения одной и той же функции и т. Д.

Самым значительным преимуществом каркаса является то, что он выглядит как черновик. Это позволяет легко редактировать и недорого выполнять итерацию без дополнительных усилий по настройке визуального дизайна или перекодирования.Лоскутный характер каркаса позволяет людям легко оставлять отзывы. В результате заинтересованные стороны чувствуют себя более комфортно, работая с каркасом, чем с полнофункциональным макетом или прототипом.

Это можно сделать на бумаге или в цифровом виде. В результате для создания каркасов не нужны дизайнерские навыки. Обычно бизнес-пользователи создают грубый каркас на листе бумаги и приносят его дизайнерам для создания прототипов.

Wireframing позволяет дизайнерам устанавливать четкие границы вокруг функций веб-сайта / приложения.В конце этапа создания каркаса у них будет точная оценка времени и усилий, которые могут потребоваться для проекта.

Что делает хороший каркас?

Основная цель каркаса — собрать все заинтересованные стороны на одной странице для согласования дизайна. Хороший каркас облегчает совместную работу и итерацию. Это означает, что хороший каркас не будет содержать ничего, что могло бы отвлечь заинтересованные стороны от принятия решений о структуре веб-сайта.

Вот что будет вместо этого:

  • Сосредоточение внимания на функциональном назначении веб-сайта / приложения, а не на визуальном дизайне
  • Простое, четкое, монохромное представление функций веб-сайта
  • Согласованность функций на всех страницах / экранах
  • Аннотации для объяснения / подробного описания функций
  • Карта путешествие пользователя с одной страницы на другую

Как создать каркас

В карьере UI / UX дизайнера вайрфрейминг — один из основных навыков, которым им необходимо овладеть.С помощью тщательного процесса каркасного проектирования вы можете заложить прочную основу для веб-сайта или приложения, которое вы создаете.

Вот пошаговое руководство по созданию хороших каркасов.

Шаг 1. Изучите UX-исследование

Каркас превращает идею веб-сайта / приложения в нечто осязаемое. Поэтому перед проектированием вам нужно знать, для кого вы проектируете, какие проблемы он решает, почему ваше решение — лучшее. Итак, начните с тщательного исследования ваших пользователей и бизнеса.Поймите, кто ваш пользователь, каковы его потребности / желания, чего они боятся, какие продукты они в настоящее время используют и т. Д. Дизайнеры обычно используют такие методы, как личность пользователя или задачи, которые предстоит выполнить (JTBD), чтобы создать это.

С другой стороны, необходимо понимать, для чего вы строите бизнес, какие продукты они предлагают, какие цели они хотят достичь и т. Д. В вашем каркасе должны быть функции, которые безупречно согласовывают эти два аспекта.

Шаг 2. Сопоставьте поток пользователей

Пользовательский поток — это путешествие клиента через приложение или веб-сайт.Например, давайте рассмотрим простой путь за покупками в электронной коммерции. Пользователь попадает на главную страницу> использует функцию поиска для поиска продукта> нажимает на первую ссылку> попадает на страницу продукта> нажимает кнопку «купить сейчас»> добавляет данные кредитной карты> заказ подтвержден> пользователь покидает страницу Веб-сайт.

Понимание подобного путешествия поможет вам определить функции, которые необходимо добавить на свои страницы.

Шаг 3. Набросайте макет и элементы

Выберите подходящий размер холста в зависимости от того, что вы разрабатываете.Затем перенесите все элементы, которые хотите добавить, в каркас и разместите их на холсте. Перемещайте их, чтобы найти идеальное расположение.

  • Организуйте информацию, которую вы представляете
  • Учитывайте иерархию информации — решайте, что должно быть более заметным
  • Укажите кнопки, ссылки и другие интерактивные элементы
  • Включите статические элементы, такие как меню, верхний колонтитул, нижний колонтитул и т. Д.

Обычно дизайнеры решают вопрос о точности своего каркасного дизайна на этом этапе.Низкокачественный дизайн используется на самом раннем этапе и содержит очень мало деталей. Чаще всего их рисуют на бумаге или зарисовывают вручную на устройстве. Дизайн с высокой точностью имеет макет, зависящий от пикселей, и согласованные заполнители для изображений / текста. Его часто разрабатывают и одобряют дизайн с низкой точностью. Конечно, есть и серая зона точности между ними, обычно известная как дизайны средней точности.

Источник: Джон Мур на носителе

В зависимости от продукта, который вы создаете, зрелости практики UX-дизайна вашей организации, объема работ, уровней итераций и т. Д., выберите верность, которая подходит именно вам.

Шаг 4. Просмотрите и повторите

Поделитесь своими каркасами с заинтересованными сторонами: бизнес-пользователями и командами разработчиков. Вы также можете проводить партизанские тесты юзабилити с потенциальными пользователями. Собирая отзывы, задавайте острые вопросы, чтобы собрать качественные и количественные отзывы. Если у вас есть несколько вариантов каркаса, предложите им выбрать те, которые им больше нравятся. Соберите вместе ключевые заинтересованные стороны для итерации низкокачественных каркасов в режиме реального времени.

Помните, что как разработчик пользовательского интерфейса, ваша приоритетная задача — защищать интересы пользователя. Бизнес-команды руководствуются целями компании. Команды разработчиков рассматривают прерогативы программирования. Вы, как UX-дизайнер, должны определить приоритеты потребностей и целей конечного пользователя.

Шаг 5: Создайте на нем

После того, как заинтересованные стороны согласуют каркас, создайте макеты, а затем прототипы для каждого экрана.

Какие инструменты используют дизайнеры для создания каркасов?

Самое лучшее в каркасном моделировании — это то, что вы можете делать это на бумаге с помощью ручки.Многие бизнес-пользователи также используют электронные таблицы — объединение ячеек и рамок рисования — для создания каркасов с низкой точностью. Дизайнеры также используют инструменты визуального дизайна, такие как Adobe Photoshop или Illustrator, для выполнения работы. Однако ни один из этих инструментов не предназначен для создания каркасов и имеет свои ограничения. Например, вы не сможете перемещать элементы в электронной таблице. Или дублируйте разделы автоматически.

Профессиональные дизайнеры UX используют инструменты каркасного моделирования из соображений удобства и эффективности.Некоторые из самых популярных:

Sketch : платформа цифрового дизайна, Sketch — это инструмент сквозного проектирования. Он позволяет вам создавать собственный набор инструментов для быстрого проектирования каркасов. У него также есть большое сообщество пользователей, которые вносят свой вклад в базу знаний инструмента. Однако Sketch — платное приложение, доступное только для среды Mac.

Figma : кроссплатформенный инструмент Figma предлагает простой пользовательский интерфейс для создания каркасов. Он включает в себя функции совместной работы, сторонние плагины и ряд шаблонов каркасов.Он доступен для Mac, Windows и Интернета. Есть и бесплатная версия.

Adobe XD : более новое приложение на рынке, Adobe XD идеально подходит для дизайнеров, которые знакомы с Adobe Suite таких продуктов, как Photoshop или Illustrator. Он предлагает простой и быстрый интерфейс, готовые элементы, инструменты для групп объектов и т. Д. Он доступен для Mac и Windows.

Balsamiq : Веб-приложение с простым интерфейсом, Balsamiq — эксклюзивный инструмент для создания макетов.Он поставляется со встроенными значками и функциями, многоразовыми символами, предлагает перетаскивание элементов и гордится скоростью. Он также доступен в виде настольных приложений для Windows и Mac.

Несколько других инструментов, таких как Invision Studio, UXPin, Moqups и т. Д., Предлагают широкий набор функций. Вы также можете бесплатно попробовать некоторые из лучших инструментов для создания каркасов, прежде чем выбрать для себя подходящий.

Обучение UI / UX-дизайну с помощью Springboard UI / UX Design Bootcamp

Создание эскизов и каркасов — важный модуль в Springboard UI / UX Design Bootcamp.Здесь вы воплотите свои проекты в жизнь, сначала в виде эскизов, а затем в виде макетов. Вы будете работать с лучшими инструментами дизайна, такими как Sketch, Adobe XD и Figma, и узнаете, как провести партизанский юзабилити-тест для проверки своих эскизов.

Кроме того, вы изучите дизайн-мышление, исследования, формирование идей, пользовательский интерфейс, эвристику, дизайн взаимодействия, создание прототипов и многое другое. Эта программа под руководством наставников и проектов поможет вам беспрепятственно перейти от соискателя дизайна к профессиональному UX-дизайнеру.

Не уверены, подходит ли вам UI / UX-дизайн?

Springboard теперь предлагает курс «Введение в дизайн».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
