Строительство камина своими руками – Как сделать камин своими руками пошаговая инструкция, как построить камин в доме своими руками: кладка камина, устройство камина

Содержание

Строительство каминов. Поможем построить — Камины — Статьи по печному делу

Камин, который топится с помощью дров, — это не только декоративная вещь, украшающая интерьер дома, но также и средство отопления. Почти все они имеют открытую топку. Подобные конструкции советуют возводить на дачах или в частных домах, поскольку постройка такого очага на территории многоэтажного жилого дома просто невозможна из-за невозможности получения разрешения от администрации города. Строительство камина — это усердный и сложный созидательный процесс, который, в свою очередь, требует немало терпения и творческой деятельности. В этой статье мы раскроем особенности его постройки и проектирования.

Содержание:

  1. Предварительные работы
  2. Специфика конструкции
  3. Методика строительства камина
  4. Строительство камина с отделкой
  5. Видео строительства камина

Внимание, при строительстве дровяного камина нужно придерживаться всех норм противопожарной и также технической безопасности.

Строительство каминов в доме

  Строительство каминов на даче  Поможем построить камин  Строительство каминов самому

Предварительные работы


Проектирование

Для нового камина следует внимательно ознакомиться с планом возведения. Для начала составьте обычный чертеж, который поможет четко ориентироваться в пространстве возведения камина, а также пригодится для расчета материалов и затрачиваемой суммы на отделочные материалы: кирпичи, каминное литьё, печные смеси и т. д.

Сначала сориентируйтесь, где будут производится строительные работы будущего очага, выберите наиболее подходящее место. Где лучше расположить в комнате? Иногда камин не выступает из-за плоскости стены, а в других случаях он расположен как бы «приставленным» к стене. Есть и ещё вариант, когда камин занимает центральную часть комнаты. Такое решение довольно интересно если позволяет вывод дымохода. Заострите внимание на том, что наилучшим местом для его возведение будет внутренняя стена или несущая фасадная.

как построить камин своими руками без навыков  сами строим камины  строительство каминов в коттедже

  строительство каминов в коттедже

Еще одним из приемлемых мест считается угол, где пересекаются две несущие стены. Не нужно забывать, что самыми неподходящими местами для размещения очага являются места, продуваемые сквозняком или возле лестницы. Также нежелательно возводить его напротив окон, поскольку сквозняк будет мешать пламени. После того как будут подобраны необходимые материалы, нужно определиться с размерами конструкции. Размер очага будет полностью зависеть от масштаба обогреваемой комнаты, для того чтобы возводимый портал не был основанием для задымленности помещения и приносил в комнату достаточную теплоотдачу, необходимо скрупулезно вычислить соотношение между шириной входа и высотой топки, не забывайте также вычислить глубину самого топливника.

Строительство каминов на дому  Камин как построить  Подсказка как построить камин  Научим как построить камин

Специфика конструкции


Специфика конструкции каждого камина складывается из топливника и дымовой трубы. Не стоит изготавливать слишком глубокий топливник. Соблюдая правила при строительстве камина, в помещении будет достаточно тепло и уютно, внутри топки где труба соединяется с топливником, строят газовый порог (Зуб). Функцией газового порога является предотвращение колебания теплого и холодного воздуха, поступающего с улицы, также газовый порог препятствует вылету искр из топки, что является немаловажным фактором противопожарной системы. Благодаря установлению газового порога, будут регулироваться воздушные потоки, дым и сажа не будут проникать в комнату. Размер газового порога обязан соответствовать ширине дымоотводной трубы или быть чуть больше самой трубы. Превышение ширины составляет примерно около 1-2 см. Если пренебрегать данным правилом, то в таком случае при растопке дым будет попадать в помещение, порог возводится в соответствии со строительными правилами строго горизонтально.

Строительство каминов без навыков постройки

  Строительство каминов за даром  как построить камин своими руками бесплатно  как построить камин своими руками и без навыков

Методика строительства камина


Фундамент

Прежде чем начинать строить камин, необходимо сделать основание, говоря простым языком — создать монолитный фундамент. Для сооружения фундамента необходимо выкопать углубление приблизительно около 50 см, дно основания выстилают покровом гравелита. На гравий посыпают песок, все это заливают цементным раствором. Само основание должно быть ниже уровня пола на 10 см. Заострите свое внимание на том, что основу камина не допускается соотносить с основанием дома, во избежание возникновения трещин конструкции на этапе усадки и последующей эксплуатации.

строительство каминов в доме  строительство каминов в коттедже  строительство каминов в доме  московское строительство каминов на даче

Топка

Камин обычно имеет три части: нарядный портал, дымоход и непосредственно топка. Важна последовательность действий: сначала нужно выложить из кирпича топку и её облицовку, затем приступайте к дымоходу. Здесь пригодятся знания кирпичной кладки. Помните, что для устройства топки применяется особый огнеупорный кирпич превосходного качества (желательно марка ША 8). Огнеупорные кирпичи полностью отвечают всем стандартам пожарной безопасности. Для укладки камина обязательно потребуется керамический кирпич (марка не ниже М 200). Бывает что необходимо замачивать кирпич на несколько минут в воде (это касаемо кирпича полусухого прессования). Раствор для скрепления кирпичной кладки изготавливается из песка и глины (в продаже есть готовые смеси), излишки смеси с кирпича убирают чуточку позже. Для достижения ровного уклона задней стены камина предварительно в делают специальный шаблон определённого угла, своды дымосборника делают с помощью срезанного напуска из кирпича.

Полка и облицовка

Полку для камина можно изготавливать из разнообразных материалов. Не стоит забывать, что полку необходимо изолировать от излишнего тепла при помощи дополнительных слоев кирпича и базальта.

как построить камин своими руками из камня  как построить камин  строим камины  строим камины

Видео строительства камина


Строительство камина с отделкой


Какие материалы выбрать для облицовки камина

Камин является практически обязательным элементом в интерьере коттеджа или загородного дома. Конечно же, очаг может или быть или не быть, но если он все же присутствует в доме, то является его центральным элементом, поэтому и выглядеть камин должен достойно.

Для того чтобы после строительства камин в загородном доме безупречно выглядел и радовал глаз хозяев и гостей дома, необходимо выполнить его облицовку, произвести которую необходимо грамотно и качественно. Облицовочное строительство камина можно произвести при помощи мрамора, дерева, листов асбестоцемента, керамики, изразцов, кирпича и целого ряда прочих отделочных материалов. Если работа выполнена из облицовочного кирпича, который хорош сам по себе, то достаточно сделать только затирку швов, а так же их расшивку. Если облицовочный кирпич со временем выцвел, то можно попытаться добавить ему насыщенности обработав поверхность раствором соляной и серной кислот.

коттедж строительство каминов  строительство дровяных каминов на даче  строительство каминов в московской области  дачное строительство каминов

При достаточном желании и некоторых навыках в строительстве, произвести облицовку камина вполне возможно своими руками. Обычно, такая облицовка происходит одним из следующих способов:

Оштукатуривание и покраска

Оштукатуривание является самым распространенным и в то же время простым способом отделки. Оштукатуривание выполняется в несколько проходов: сначала на отделываемую поверхность путем распыления наносится раствор штукатурки в жидком состоянии. После его полного высыхания наносят второй слой, который является менее жидким и похожим на тесто, а поверхность разравнивается с помощью, так называемой терки. Слой штукатурки при этом не должен быть более двух сантиметров. Когда поверхность полностью просохнет, камин можно окрашивать в необходимый вам цвет.

Гипсокартон

При отделке листами гипсокартона, сначала выполняется каркас, монтирующийся из горизонтальных и вертикальных элементов профилей, а затем на каркас монтируется гипсокартон. Образующиеся между листами стыки, необходимо закрыть лентой-серпянкой вымоченной в растворе шпаклёвки.

строительство каминов печниками из москвы  полное строительство каминов

Облицовка плиткой

По окончании строительства камина облицовка начинается снизу, двигаясь вверх. Плитки должны клеиться к основанию с использованием специальной мастики, которая способна выдерживать высокие температуры. При облицовке камина одной из приоритетных задач, является выдержать одинаковые швы между плиткой на протяжении всей кладки. Выравнивание плитки осуществляется бруском, легкими ударами по рядам плитки. По истечении суток после укладки, плитки необходимо тщательно вымыть, а все швы очистить и затереть.

Облицовка изразцами

Такая облицовка осуществляется только во время строительства самого камина. Изразцом называют полую внутри и особым образом обожженную плитку. Облицовка изразцами, кроме того, что придает красоты и великолепия, способствует к тому же прогреву всего камина. Изразцы не одинаковы и бывают совершенно разнообразных форм и, как следствие, разных предназначений — прямые изразцы для гладких и ровных поверхностей, фасонные изразцы применяют для выступающих элементов, угловые используются на углах каминов.




как правильно выполнить строительство камина в доме, детали на фото и видео

Содержание:

1. Начальный этап постройки камина
2. Расчет параметров конструкции своими руками
3. Подготовка стройматериалов и инструментов
4. Как построить фундамент для камина
5. Подготовка кирпича к кладке
6. Особенности постройки камина
7. Способы красиво оформить камин

Многие жильцы загородных усадьб мечтают о наличии камина в гостиной. Он должен быть не только надежным, но и красивым и тем самым преобразить интерьер комнаты (детальнее: «Создаем оригинальный интерьер комнаты с камином»). Сейчас на отечественном рынке предлагается огромный выбор конструкций, отличающихся по стилю оформления и предназначению. Покупка готового камина или строительство его специалистами относятся к дорогому удовольствию.

Дело в том, что у владельца недвижимости может не оказаться такой суммы денег. Решение проблемы существует: надо самостоятельно разобраться в вопросе, как построить камин своими руками. Если выстроить его собственными силами, тогда удастся значительно сэкономить на оплате труда профессиональных печников.

как построить камин своими руками

Начальный этап постройки камина


Человек, который никогда не занимался подобной работой, может подумать, что выстроить камин очень сложно без помощи профессионалов, но это вовсе не так. Правда, при кладке печей своими руками следует проявить максимум внимания к каждой мелочи, кажущейся незначительной (прочитайте: «Кладка камина своими руками — делаем правильно»). Помимо ответственности, потребуется хорошая теоретическая подготовка.

Что представляет собой камин? Это, как видно на фото, обычная печь, имеющая открытую топку. Обогрев помещения происходит за счет тепла, выделяемого при сгорании топлива. При этом камины отличаются простотой устройства и состоят из топливника и дымоходной трубы (прочитайте: «Устройство камина своими руками в доме»).

Дымоход делают изогнутым под углом для того, чтобы искры и дым не попадали в помещение, а внутрь не могли проникнуть дождь и снег.

Если несколько столетий назад в Европе камин часто служил единственным источником тепла в доме, то сейчас его строят, как правило, в декоративных целях и в редких случаях используют как дополнительный источник обогрева.

Строительство каминов своими руками с целью использовать его как основной теплоагрегат в доме нецелесообразно, поскольку его КПД небольшой и только 20% тепла проникает в помещение, а все остальное улетучивается через трубу вместе с воздушным потоком. Также имеется еще один недостаток – нагрев осуществляется неравномерно.

строительство каминов

Большая часть тепла поступает в комнату от топливника, а боковые поверхности почти не нагревают воздух в помещении. Для повышения степени полезной теплоотдачи специалисты советуют строить широкие и неглубокие камины.

Создать его можно из обычного кирпича, при этом нужно уделить внимание внешнему виду конструкции. До того, как приступить к строительным работам, следует подобрать проектное решение. Домашнему умельцу необходимо иметь чертежи камина с указанием места расположения ее в доме.

Принято, что камин располагается напротив входа в комнату. Но при желании печь можно сделать угловой или отдельно стоящей. Вариантов существует множество, а выбор зависит от площади помещения и личных предпочтений домочадцев. Чего лучше не делать, так это строить камин на противоположной стороне от окон – возникают сквозняки. До постройки конструкции требуется рассчитать сечение дымоходной трубы. При этом диаметр дымохода для камина должен быть выбран грамотно.

Немаловажным моментом является обеспечение постоянного притока свежего воздуха в помещение и обустройство надежного основания для печи. До начала строительства готовят порядовку, представляющую собой подробный чертеж каждого кирпичного ряда конструкции. Можно пользоваться уже ранее проверенными схемами. Для каждого вида
каминов имеются различные порядовки. Схемы помогают разобраться в основных принципах кладки.

Расчет параметров конструкции своими руками


Когда выполняется постройка камина своими руками, можно либо заказать (создать) собственный проект или воспользоваться готовой схемой печной кладки. Самостоятельный расчет не займет много времени. При составлении чертежей нужно учитывать, что в процессе проведения работ будут использоваться не только целые кирпичи, но и их половинки.

Последовательность проведения вычислений выглядит следующим образом:

  1. Измеряют комнату, где он будет строиться.
  2. С соблюдением масштаба рисуют схему.
  3. Производят расчеты параметра топливника. При этом учитывают, что его размеры не могут быть менее 1/50 объема комнаты. Портал для конструкции должен выдерживаться в пропорции 2:3 или же 1:2 (соотношение между глубиной и высотой). Это очень важные параметры, от которых зависит возможность задымления комнаты и правильная теплоотдача.

Размер отверстия дымохода зависит от площади топки. Он должен быть меньше примерно в 8 раз. Круглой формы дымоход в устройстве сложнее, чем прямоугольный. Диаметр дымоходной трубы не может составлять менее 10 сантиметров. В среднем ее длина равна 5 метров.

Подготовка стройматериалов и инструментов


Когда расчеты завершены и составлены чертежи, приступают к подготовке стройматериалов и инструментов.

До того, как построить камин своими руками, потребуется приобрести следующие материалы и изделия:

  • полнотелые кирпичи – их лучше покупать поштучно после подсчета необходимого количества, поскольку они стоят достаточно дорого;
  • речной песок, очищенный, фракцией до 1,5 миллиметра. Очистить его можно самостоятельно, промыв в воде, пока он не приобретет светлый цвет;
  • печная глина — лучшей продукцией считается синяя кембрийская, но подойдет и обычная красная;
  • щебень;
  • цемент;
  • арматура, имеющая длину 70 сантиметров и диаметр 8-10 миллиметров;
  • заслонка для дымохода;
  • строительный отвес и угол;
  • рулетка;
  • шпатель;
  • болгарка;
  • мастерок;
  • емкость для раствора.

Как построить фундамент для камина


Начинают строительство камина с подготовки фундамента. Печь не может находиться на том же основании, что и здание. Толщина фундамента должна быть на 5-6 сантиметров больше толщины цокольного ряда. Обустройство начинают с выкапывания ямы глубиной от 60 сантиметров, ширина которой на 10 сантиметров превышает этот параметр у фундамента (подробнее: «Делаем фундамент для камина своими руками»).

Для создания основания под камин предпочтительнее использовать кирпичи или бетон. Выбор зависит от финансовых возможностей владельца дома и его личных предпочтений. На дно вырытой ямы насыпают щебенку, тщательно трамбуют и выравнивают с использованием уровня. Читайте также: «Камины для дома своими руками — изготовление по правилам».

строительство каминов своими руками

Затем приступают к строительству основания. Для этого сбивают опалубку требуемой высоты, используя деревянные доски. Изнутри их обрабатывают смолой и отделывают рубероидом. Опалубку ставят на слой щебенки и потом заливают раствором, для изготовления которого берут одну часть цемента и три части песка.

Верх фундамента тщательно выравнивают и проверяют уровнем. Основание прикрывают полиэтиленовой пленкой. Бетонный фундамент должен полностью застыть, на что обычно уходит от 7 до 10 дней. Только когда основание готово, начинают строительство каминов.

Подготовка кирпича к кладке


Для строительства каминов задействуют стандартный кирпич размером 250х120х65 миллиметров. Во время кладки между изделиями следует оставлять шов 5-миллиметровой ширины. Использовать можно только однотонные, гладкие и ровные кирпичи, не имеющие сколов и малейших трещин. Перед тем, как построить камин в доме, их зачищают наждачной бумагой и трут один о другой. Читайте также: «Как выложить камин своими руками — секреты и советы».

Потом кирпичи погружают в воду и держат в ней пару минут, в результате чего из них выходят пузырьки воздуха и это предотвратит поглощение влаги из раствора для кладки и тем самым повысит прочность конструкции. После завершения подготовки и откалибровки кирпичей по параметрам необходимо замочить глину на 2-3 дня. К ней время от времени воду добавляют небольшими порциями и перемешивают до однородной массы.

Особенности постройки камина


После завершения подготовительных работ начинают строительство каминов. Кирпичи укладывают на подложку, сделанную из двух слоев рубероида. Ровность кладки постоянно проверяют строительным уровнем. На данном этапе следят за тем, чтобы не испачкать раствором лицевую сторону конструкции.

постройка камина

Процесс кладки выглядит таким образом: одной рукой кирпич кладут на рейку, прижимают, покрывают раствором и прибивают легким похлопыванием. Нужно следить, чтобы глина не вытолкала рейку и не появлялась из щелей. Нижний ряд выкладывают, уложив кирпичи на ребро. Кладку каждого ряда контролируют при помощи угольников и уровня. Углы должны быть равны 90 градусов. Также необходимо проверять диагонали.
При укладке вертикальных рядов задействуют кельму и мастерок. Раствор следует проверять руками, чтобы убедиться, что в нем отсутствуют мелкие камушки и мусор.

Каждый ряд кладки кирпичей сверяют с ранее составленной схемой порядовки и закрашивают их карандашом.

Обрамление камина не должно контактировать с внешними стенами, что позволяет не допускать температурные перепады и разрушение кладки в случае перегрева.

После завершения нескольких кирпичных рядов нужно убрать деревянные рейки обрамления. Когда возведено 3 ряда кирпичей, надо заложить 2 штыря для решетки камина. Особое внимание следует уделить боковым выступам портала. Их выкладывают в половину кирпича очень тщательно. Швы кладки затирают цветным декоративным раствором.

После завершения возведения конструкции дымосборник и топливник изнутри вытирают, чтобы убрать с их стен лишний раствор. Внутреннюю часть конструкции не штукатурят.

Поверхности дымохода и свода делают обычно изогнутыми – для этого их выкладывают путем напуска рядов кирпичей примерно на 5-6 сантиметров. Отверстия портала перекрывают перемычками в форме арки, свода и клина. Чтобы качественно сделать перемычки, нужно возвести деревянную опалубку.

При кладке топливника необходимо особое внимание уделять положению трубы – она должна быть строго вертикальной. Раствор для кладки дымохода, труба которого расположена на крыше, делают из цемента и песка, а раствор из глины не используют.
Кровельный ковер закрывают с помощью напуска, который обеспечит защиту перекрытий из древесины от открытого пламени камина.

Для повышения теплоотдачи конструкции стены ее топливной части выполняют под углом. Боковые стенки камина разворачивают наружу, а заднюю стену наклоняют вперед под небольшим наклоном.

Над топкой располагают дымовую камеру, а между нею и топливником — выступающий карниз. Этот элемент предотвратит возможный вылет сажи и искр из камина и защитит дом от дыма и копоти.

Камин, выстроенный из кирпича, считается не единственным, но оптимальным вариантом для самостоятельного обустройства. Например, нужно знать, как правильно построить камин из камней, поскольку без тщательной подготовки сделать это сложно и очень дорого. Правда, именно каменные конструкции более прочны и долговечны.


Тем владельцам загородной недвижимости, которые не желают заниматься строительством камина, тратя на это силы и время, лучше установить электрический обогревательный прибор. Это не только безопасная, но экологичная конструкция. Основным недостатком электрических агрегатов можно назвать высокие эксплуатационные расходы.

Людям, которым не безразлична окружающая среда, скорее всего, понравятся биокамины, сделанные из природных материалов (подробнее: «Камин на биотопливе — устройство биокаминов на примерах»). Кому затруднительно достать для них специальное топливо, возможно, лучше выбрать газовый камин.


Способы красиво оформить камин


Когда возведение конструкции завершено, можно приступить к ее внешнему оформлению. На рынке в настоящее время предлагаются различные материалы и изделия, предназначенные для отделки каминов – это плитка, мрамор, изразцы, декоративная штукатурка. Большой популярностью пользуется имитация под ценные породы древесины или дорогостоящий природный камень.

как правильно построить камин

Вне зависимости от выбора декоративного материала сначала отделывают нижнюю часть конструкции. Для крепления используют самый обычный плиточный клей. Чтобы в процессе отделки не повредить дорогостоящие материалы, их оборачивают целлофаном.

Среди владельцев частных домов пользуются популярностью кованые декоративные изделия – это чугунные решетки и скульптуры, принадлежности для каминов, которые замечательно вписываются в различный интерьер (прочитайте: «Камин в интерьере гостиной — обустраиваем дизайн»). Элементы из натуральной древесины использовать для украшения печей не рекомендуется.

Строительство каминов | Кладка камина

  • Строительство каминов своими руками

Строительство каминов

Человек издавна любил огонь исходящий от костра. И как только он научился возводить жилье, то сразу же придумал как разместить в нем костер. Как правило возле огня часто отдыхали, грелись и именно на нем готовили пищу. Со временем костер перенесли в камин. Позже, в Петербурге, камин стал неотъемлемым элементом в квартирах и не редко в подъездах. Сегодня эта традиция возвращается опять, и люди заново учатся ценить объединяющую роль этого своеобразного семейного очага.

    Строительство каминов
Фото: Строительство каминов

Если строить камин самостоятельно, то он отобразит Вашу индивидуальность.

Самый простой вид камина, который потребует наименьших затрат – из кирпича.

На сегодняшний день систем каминов очень много, но мы рассмотрим наиболее простой – кирпичный камин, так как его легко сложить самостоятельно. Строительство каминов как и любое другое требует соблюдение определенных требований, и их мы сейчас опишем.
В этом деле главное, чтобы через камин дым не попадал в жилище, так же он должен хорошо греть воздух, быть красивым и сочетаться в интерьере.
Начинается строительство каминов с определения площади по отношению к объему помещения, где будет стоять камин. Также стоит определить высоту с шириной топочного отверстия камина. Другими словами портал топлива. И в этом случае существует определенная зависимость, которая для малого камина может составлять 2:3 ( высоты к ширине). Глубина топливника непосредственно с высотой портала должна рассчитывать по пропорции, затем он должен в обязательном порядке соблюдаться, так как увеличенная глубина уменьшит теплоотдачу для помещения, а маленькая будет провоцировать задымление. В нашем случае глубина 60 см – увеличиная по желанию клиента.
Что касается дымового отверстия в строительстве каминов, то оно зависит непосредственно от площади отверстия топки и должна быть в 10 раз меньше. Если же дымовая труба тоже из кирпича, то ее размеры будут увеличиваться.

    Чертеж камина

Фото: Чертеж нашего камина

Также строительство каминов подразумевает добротное устройство топки, и чтобы улучшить теплоотражающие способности внутренние стенки топки возводят под углом, при этом боковые разворачивают наружу, а заднюю наклоняют вперед. Над топливником устраивают дымовую камеру, а между ними выпускают карниз под названием перевал. Именно перевал предотвращает высыпание сажи с искрами из камина наружу, а дымовой завесы в помещение.
Определяя общие габариты камина необходимо четко знать его положение в самом помещении. Лучше конечно когда строительство каминов осуществляется у торца стен, не менее хорошо и в углу внутренних, а вот размещать камин напротив стен, окон нельзя. Если окна уплотняются недостаточное, то будет возрастать риск подсоса воздуха, тем самым увеличивается воздухообмен, и как следствие появляются сквозняки. Стоит отметить, что задняя стенка с трубой камина могут нагреваться при постоянной топке, именно поэтому в домах с деревянными стенами необходимо заботиться о противопожарных мерах безопасности.


Строительство каминов – это еще и эскиз под названием порядовки. Чтобы ее выполнить необходимо запастись тетрадью в клеточку, так как вы будете пользоваться не одними целыми кирпичами, а также половинками и четвертинками. Цокольный ряд в строительстве каминов выкладывается из кирпича методом на ребро, поскольку так оригинальнее, но не обязательно. Второй ряд выкладывается плашмя. Низ топки делается на 30 сантиметров выше пола, что более лучше.
Как и любое другое строительство, строительство каминов требует использование определенных материалов. Когда порядовки камина выполнены с трубой, то вы можете без труда определить точное количество требуемого материала. В данном случае кирпич считается поштучно. Кроме этого каждое неполное изделие считается полным кирпичом. Если же вы занимаетесь кладкой камина первый раз, то лучше предусмотреть использование колотого кирпича и добавить к нему процентов 10 на бой с заводским браком. Конечно само строительство каминов подразумевает для топки полнотелый кирпич без недожега и пережега. Не исключается возможность использования старого кирпича из разобранной печки, однако стоит следить, чтобы он имел четкую грань и был свободен от старого раствора.

Этапы строительста камина

Используемый материал для строительства уличного камина:
  • Импортный кирпич ( 150 шт. )
  • Огнеупорный кирпич ШБ-5 (100 шт. )
  • Глиняная смесь – Мертель (100 кг.)
  • 1 мешок цемента ( ~50 кг. )
  • 0,5 мешок белого цемента ( ~25 кг. )
  • 4 мешков песка ( ~150 кг. )
  • Задвижка для мангала
  • Стальной уголок 75х75х5х900 мм. – 2 шт.
  • Огнеупорная ткань
Строительство каминов своими руками
Фото 1

. Сначала нужно рассчитать портал камина и топку, в зависимости от готового дымохода. Это самый важный этап, так так он позволяет избежать задымления комнаты.

Диаметр дымохода 200мм. Окно у камина ~ 75см на 56см. Не забываем про гидроизоляцию, рубероид в 2 слоя. Все остальные размеры внешнего каркаса делайте по вашим желаниям, от этого тяга не изменится.

Подготовка материала.
Фото 2

Подготовка. При строительстве кирпичного камина, необходимо определить границу камина. Кирпич должен быть крепким и не крошиться ( а для топливника нужен огнеупорный кирпич).



Строительство каминов своими руками
Фото 3

Первые ряды на обычном цементно песчаном растворе

Строительство каминов своими руками
Фото 4

Второй ряд

 Строительство каминов
Фото 5

5 ряд

При кладке нужно каждый кирпич опустить в воду, чтобы сухой кирпич не впитывал цемент.

Строительство каминов
Фото 6

Ниша предназначена для сбора золы. Сделаем из нержавейки ведерко с ручкой.

Строительство каминов сделай сам
Фото 7

«Под» камина делается из огнеупорного кирпича на шамотную смесь -Мертель. Ткань прокладываем между кирпичом

Строительство каминов
Фото 8

Колосниковая решётка должна лежать в пазах с зазором

Строительство каминов
Фото 9

Первый ряд топливника. Боковые стенки под углом 20С, для большей тепло – отдачи

Строительство каминов
Фото 10



Топка Строительство каминов
Фото 11

Утеплитель между огнеупором и стеной, если камин строится у наружней стены

Строительство каминов
Фото 12

Основание камина сделаем чуть симпатичнее, нарастив бока.

Строительство каминов
Фото 13

3 ряд

Строительство каминов
Фото 14

Делаем Газовый зуб или перевал

Топка Строительство каминов
Фото 15

Стенки под наклоном для большего излучения тепла

Строительство каминов
Фото 16

Хайло 70 см на 11 см

Вид сверху
Фото 17

Дымосборник V =2/3 от V топливника

Строительство каминов
Фото 18

Стенка дымосборника. Утеплитель между кирпичом, не забываем

Внутренний вид
Фото 19



Внутренний вид
Фото 20

Перекрытие уголком
Ткань между огнеупором и фасадом. Уголок кладем на ткань

Вид сверху
Фото 21

Далее…

Строительство каминов
Фото 22

Половинки готовим под уровень

Строительство каминов
Фото 23

Задвижка

Строительство каминов
Фото 24

Половинки на уголок, а не 2/3 кирпича. Немного изменили задумку

Строительство каминов
Фото 25

Цепочку потом вешаем на крючок

Огеупорная кладка Строительство каминов
Фото 26

Готово

Строительство каминов сделай сам
Фото 27

Крепление цепочки.

Строительство каминов
Фото 28



Строительство каминов
Фото 29

Полки камина. Их лучше делать из дерева. Форма может быть различная.

Строительство каминов
Фото 30



Видео Строительство каминов



Уличный камин своими руками, схемы, чертежи и инструкция с фото

На горящий огонь можно смотреть бесконечно. Особенно приятно делать это на фоне природы. Можно обустроить камин в загородном доме или на даче и смотреть на пламя в помещении. Но не всегда камин можно построить в помещении – многие конструкции домов имеют ограничения на использования открытого огня.

уличный камин своими рукамиуличный камин своими руками

Готовый уличный камин, сделанный своими руками — фото

В этом случае можно легко построить очаг на улице и долгими летними вечерами обсуждать рядом с ним с друзьями мировые проблемы. Как же построить уличный камин своими руками? Это довольно просто. Уличный камин является не самым сложным строительным сооружением, в этой статье мы написали специально для вас пошаговую инструкцию с фотографиями и схемами.

Какие бывают типы уличных каминов

Оформить уличный камин на своем загородном участке можно различными способами. Много зависит от того, будете ли вы просто наслаждаться видом открытого пламени или ваш камин будет еще использоваться в качестве барбекю, либо в качестве печки.

В том случае, если уличный камин на вашем участке будет являться просто якорным сооружением площадки для релаксации, для создания уюта в уголке вашего участка – то можно построить камин как домашний очаг классической формы.

Такое сооружение будет иметь все классические элементы домашнего камина. Вам предстоит сделать собственно топку и дымоход. Это основные элементы. Также вы можете обустроить камин дополнительными элементами, такими как подставка для дров или декоративные полочки. Единственным отличием от домашнего камина будет защита от от воздействия влаги из атмосферы. Для этого вокруг камина можно организовать навес.

садовый каминсадовый камин

садовый камин — фото

Материал для изготовления уличных каминов может быть самым разным: от легкого металлического очага до капитального каменного сооружения. Естественно, что любой используемый материал должен быть огнеупорным.

Как вариант, уличный камин может быть соединен с забором, окружающим ваш участок. Интересно создание камина в углу участка, в месте смыкания стен забора. Также камин на улице можно сделать и отдельно стоящим. Но в этом случае вам придется больше потрудиться над окружающим ландшафтным дизайном, чтобы уличный очаг не выглядел инородным предметом. Для этого можно использовать, например, живую изгородь, посадки деревьев. Можно также возвести декоративную стенку, которая впишет ваш уличный очаг в окружающее пространство.

Кроме того, необходимо помнить, что в продаже имеются и готовые уличные камины, которые просто устанавливаются на определенное место. В таких устройствах имеется стальной лист, обычно круглой формы. Также готовые уличные камины могут комплектоваться решетками для барбекю или гриля. Такие сооружения могут окружаться специальным противопожарным поясом, который представляет собой площадку, заполненную негорючим материалом.

Уличный камин может быть и передвижным. Вы сможете убирать его в холодное время года в кладовую, а в теплое время устанавливать в любом понравившимся вам месте.

камин встроенный в стенукамин встроенный в стену

камин из кирпича, встроенный в стену забора

Изготовить такие переносные и отдельно стоящие камины можно, если имеются навыки работы с металлом. Вам придется разрезать металлические листы, гнуть их и при помощи сварки формировать из них готовое сооружение.

передвижной каминпередвижной камин

передвижной камин из железа

Впрочем, переносной уличный камин вовсе и должен быть массивным сооружением. Его вполне можно изготовить из обрезков металла, сформировав из них очаг. Элементарный уличный камин может выглядеть как большая металлическая корзина. Ее вполне можно сделать из кусков арматуры и обрезков металлического листа, зафиксировав между собой сваркой или даже вязальной проволокой. При определенных творческих способностях такому переносному камину можно придать необычную форму, например сделать его в виде летающей тарелки.

Необходимые элементы уличного камина

Для того, чтобы вы и ваши гости не кашляли и чихали возле горящего уличного камина – вам необходимо продумать систему дымоотведения. Самый простой уличный камин в виде открытого очага лишен таких устройств и в ветреную погоду огонь и дым в таком очаге может доставить вам неприятности.

Также уличный камин можно оборудовать дополнительными утройствами для жарки гриля или шашлыка. Так сказать, соединить приятное с полезным. В этом случае вы сможете не только греться у огня, но и готовить на нем различные блюда, радуя ваших гостей.

камин с барбекюкамин с барбекю

камин с барбекю

А вот если замахиваться на большее, то уличный камин вполне можно объединить с летней кухней. Многие жители загородных домов строят себе летнюю кухню, чтобы заниматься в ней стряпней летними днями. Очаг в таком сооружении, имеющим вид открытой беседки вполне может использоваться и в эстетических, декоративных целях.

Процесс строительства уличного камина

Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!

1. Создаем проект

Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.

чертеж уличного каминачертеж уличного камина

чертеж уличного камина

При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.

Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.

Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.

2. Выбираем материал

Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.

клинкерный кирпичклинкерный кирпич

клинкерный кирпич

А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.

Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.

3. Начинаем строительство: фундамент

Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.

Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.

фундамент в виде плитыфундамент в виде плиты

фундамент в виде плиты

Также в качестве основания можно уложить и готовую железобетонную плиту.

Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.

4. Кирпичная кладка: порядовая схема

Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.

кирпичная кладкакирпичная кладка

кирпичная кладка

Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:

  • Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
  • Прочные природные камни, такие как базальт или доломит.



кладка кирпича своими рукамикладка кирпича своими руками

кладка кирпича своими руками

Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!

5. Украшаем уличный камин

Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.

арка из кирпичаарка из кирпича

арка из кирпича

Поверхность построенного уличного мангала можно облицевать декоративной плиткой.

облицовка декоративной плиткойоблицовка декоративной плиткой

облицовка декоративной плиткой

Уличный камин своими руками: видео инструкция от заливки фундамента до облицовки

как правильно расположить камин в доме

Всем известно, что максимальное расслабление может быть достигнуто при помощи созерцания текущей воды и негромким потрескиванием дров в открытом огне. Поэтому множество людей, проживающих в загородных домах, мечтают о том, чтобы в их комнате стоял камин, создавая атмосферу безмятежности и умиротворения. Стоит отметить, что наличие каминной топки свидетельствует о благополучии и высоком социальном статусе владельца дома.

На сегодняшний день множество компаний предлагает различные камины, которые отличаются друг от друга по дизайну и функциональности. Однако приобретение готовой конструкции считается довольно дорогой услугой, поэтому многие люди начинают задумываться над тем, как построить камин своими руками. Если вы решили возвести каминную топку самостоятельно, данная процедура будет менее затратной, а данная статья поможет вам подробно разобраться в процедуре строительства.

Тонкости выбора конструкции

Если вы раньше не возводили камины, можно подумать, что самому построить камин в доме будет невозможно, но это мнение ошибочно. Однако при кладке печи нужно быть предельно внимательным к каждой детали и внимательно изучить теоретический материал.

Камин представляет собой обычную печь, которая обладает открытой топкой. Конструкция обогревает комнату при помощи выделяемого тепла, которое образуется на основании сгораемого топлива. Вместе с этим у каминов простая конструкция, в которой присутствует только топливник и дымоход.

Дымоход должен обладать изогнутой формой, чтобы искры и дым от пламени не попадали в помещение, а дождь или снег с улицы не поступали в дом.

В прошлых веках европейские страны эксплуатировали порталы, как основной источник обогрева в доме, но на текущий момент он несет больше декоративную функцию, либо используется в роли вспомогательного обогрева.

Эксплуатировать портал в качестве основного источника обогрева невыгодно, потому что он обладает низкой теплоемкостью. Агрегат отдает только 20% теплоты в комнату, а все остальные остатки тепла улетучиваются через дымоход месте с воздушными потоками. К еще одному недостатку каминной топки относится неравномерный нагрев комнаты.

Это происходит потому что значительная доля тепла поступает в помещение от топливника, а боковые стены практически не обогревают комнату. Чтобы повысить производительность каминов, рекомендуется возводить каминные топки достаточной ширины и с небольшой глубиной.

Подобные конструкции можно построить в доме из обыкновенных кирпичей, уделяя отдельное внимание декоративной составляющей агрегата. Перед тем как вы начнете строительство, следует разработать проект агрегата. Вам потребуется найти схему камина, на которой будет изображено место с нахождением каминной топки.

Как правило, камин устанавливают напротив входных дверей. Однако если есть желание, то можно построить портал углового типа, либо установить его отдельно. Присутствует большое число моделей топок, выбрать которые вы можете исходя от габаритов помещения и вкуса жителей дома. Не стоит возводить каминную топку напротив окон, чтобы не возникали сквозняки.

Перед тем, как заняться постройкой, займитесь расчетами сечения дымоходной трубы. Следует внимательно заниматься расчетом, чтобы диаметр был подобран правильно.

Нужно позаботиться о том, чтобы в помещении было обеспечено постоянное поступление свежего воздуха, и основание для печи было надежным. Поэтому перед строительством следует подготовить порядовку, которая представляет собой детальную схему каждой кирпичной кладки в камине. Можно воспользоваться уже готовыми схемами. Для каждого типа камина есть своя порядовка. При помощи чертежей вы сможете разобраться в правилах кладки.

Тип очага

Перед тем как устанавливать камин, вам потребуется выбрать тип очага. Бывают открытие и закрытие типы каминов.

Закрытые камины представляет основание из чугуна, которое с наружной стороны обкладывается кирпичом либо камнем. При использовании дверцы с огнеупорным стеклом, вы сможете наблюдать за открытым пламенем, не вмешиваясь в процесс горения. Кассета из чугуна по своей стоимости дешевле кирпича и ее эксплуатация обойдется в меньшую сумму. Камин открытого и закрытого типа можно сделать своими руками.

Фундамент для камина

Будущий портал должен стоять на фундаменте. Если вы планируете постройку в одноэтажном доме, то глубина закладки должна быть не меньше 0,5 метра. Для двухэтажных домов следует увеличить глубину до 0,8-1 метра. Самым доступным вариантом является железобетон.

Правила закладки фундамента:

  • яму для фундамента необходимо выкапывать по всему периметру камина. Пользуйтесь уровнем для замера дна;
  • в яму следует поместить битые кирпичи либо камни крупного размера и хорошо их утрамбовать;
  • после этого в яму заливается слой цемента. Выровняйте слой и повторите процедуру;
  • внутренние стены фундамента также заливают жидким бетонным раствором, а внешнюю часть необходимо выкладывать на плотный густой раствор;
  • слои заливаются до тех пор, пока до верхушки ямы не останется приблизительно 30 см. Следите за тем, чтобы каждый слой был ровным;
  • затем следует на гидроизоляцию, которая делается из двух листов рубероида и глиняного раствора, уложить два ряда из кирпича.

Таким образом, до чистого пола должно остаться около 7 см. Данное углубление будет являться основой для домашнего камина.

Как осуществляется кладка

Каминная кладка практически не отличается от печной. Она должна обладать аналогичным качеством, чтобы в итоге получилась качественная монолитная конструкция. За обеспечение надежности отвечают перевязки продольного и поперечного шва. Для этих целей вы можете использовать неполноразмерный тип кирпича либо пользоваться методом чередования тычковых и ложковых частей кирпича в углах камина.

Следите за тем, чтобы швы обладали строго заданной шириной:

  • для простого кирпича 0,5 см;
  • для огнеупорного: 0,3 см.

Если данное условие не будет соблюдаться, то кладка теряет свою прочность и при нагреве швы подвергаются деформации. Чтобы обеспечить равномерность пользуйтесь гладким пластичным раствором.

Перед тем как осуществлять кладку красного кирпича, его следует на несколько минут поместить в воду, чтобы он не впитывал жидкость. Если вы выбрали огнеупорный кирпич, то его сразу можно использовать.

Чтобы обеспечить хорошее сцепление раствора, следует смыть с него пыль. Недопустимо пользоваться керамическими и огнеупорными кирпичами для перевязки швов одновременно, потому что они обладают различными рабочими данными, а также коэффициентом расширения. Не стоит укладывать внутрь дымового канала кирпичи сколами, потому что это будет мешать нормальной циркуляции газов.

Особенности кладки

После того, как вы завершили подготовительный этап, можно строить сам камин. Сам процесс кладки происходит таким образом: при помощи одной руки нужно положить кирпич на деревянную рейку и прижать, затем на материал наносится раствор и с помощью легкого похлопывания он прибивается. Кирпичи укладываются послойно. Не допускайте того, чтобы глиняный раствор вытолкнул рейку, и глина вылезала из щелей.

При кладке нижнего ряда кирпичи должны ложиться на ребро. Проверяйте каждый слой строительным уровнем и угольником. Угол должен составлять 90 градусов. Не забывайте проверять диагонали.

Когда вы приступите к укладке вертикальных слоев, пользуйтесь кельмой и мастерком. Раствор следует проверять руками, чтобы исключить в него попадание мелких камней и прочего мусора.

Каждый ряд должен сверяться с нарисованным чертежом и выложенные слои нужно штриховать карандашом.

Нельзя допускать контактирования камина с внешними стенами, чтобы не возникали перепады температуры, и кладка не разрушалась.

После того как вы завершите кладку нескольких рядов, следует убрать рейки обрамления. После третьего ряда потребуется закладка двух штырей для каминной решетки. Уделяйте особое внимание выступам. Их следует выкладывать при помощи половинок кирпичей. Затирка швов осуществляется при помощи цветного декоративного раствора.

После того как вы закончите возводить конструкцию, необходимо убрать с внутренних стен дымохода и топливника лишний раствор. Внутренние части камина штукатурить не нужно.

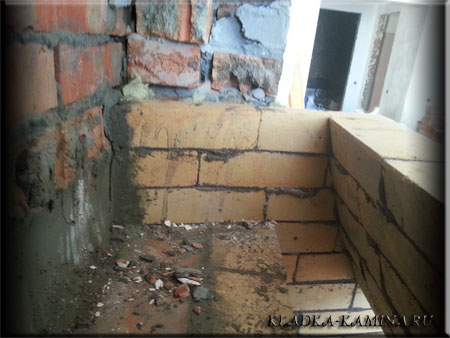

Когда вы будете осуществлять кладку топливника, уделяйте особое внимание положению трубы, оно должно быть строгой вертикальной формы. Для кладки дымоходной трубы, которая располагается на крыше, используется цемент и песок.

Закройте с помощью напуска кровельный ковер, таким образом защитив деревянное перекрытие от языков пламени камина.

Чтобы повысить теплоотдачу камина, стена топливной части должна находиться под углом, а боковые стены следует развернуть наружу, наклонив при этом заднюю стену под небольшим наклоном вперед.

Как рассчитать размер

Если вы решили построить камин своими руками, вы можете заказать персональный проект, либо скачать готовую схему кладки печей из интернета. Рассчитать самостоятельно размер будущего камина очень легко и эта процедура займет не так много времени. Составляя чертежи, помните, что при проведении работ вы будете пользоваться не только цельными кирпичами, но и половинками.

Как правильно вычислить размер камина:

  • Первоначально следует произвести замер комнаты, в которой будет находиться камин.
  • Затем, соблюдая масштаб необходимо нарисовать схему.
  • Рассчитайте размеры топливника. Стоит учитывать, что его габариты не могут быть менее 1/50 размеров помещения.
  • Портал камина следует оборудовать в соотношении 2:3 либо 1:2 (это пропорция между глубиной и высотой). Внимательно отнеситесь к расчету данных параметров, потому что они влияют на задымление комнаты и правильную теплоотдачу.
  • Размер дымоходного отверстия будет зависеть от площади топки. Отверстие должно быть меньше в восемь раз. Следите за тем, чтобы диаметр трубы не был меньше 10 сантиметров. Длина дымоходной трубы обычно равна 5 метров.

Постройка уличного камина

Многие люди мечтают поставить камин уличный с мангалом у себя во дворе. Подобные конструкции можно соорудить из железа, кирпичей или камней. Все зависит от ваших предпочтений. Востребованы каменные порталы, потому что они отличаются повышенной прочностью и долговечностью. Вместе с этим, сделать самостоятельно подобный камин во дворе будет очень сложно, если вы решились на такой шаг впервые.

Наиболее востребован для данных целей кирпич. Возведение такой конструкции является более легким процессом, чем строительство каменной печки. При выборе кирпича ориентируйтесь на его качество. Материалы низкого качества снижают срок службы агрегатов в несколько раз.

Уличные металлические камины отличаются быстрой постройкой и легкостью в сборке.

Первый раз лучше всего собирать камин при помощи «сухой сборки». Подобный способ поможет исключить погрешности в строительстве. После сборки конструкции убедитесь, что вас устраивает ваша работа, и приступайте к кладке на раствор. Принцип построения портала на улице схож с порядовкой домашнего камина.

Если ваш портал будет находиться на улице на открытой площадке, подумайте о постройке крыши. Небольшой навес сможет защитить камин от осадков и увеличит его срок эксплуатации.

При помощи данных рекомендаций вы сможете построить камин своими руками и любоваться вечерами на красивые языки пламени. Некоторые люди стараются использовать порталы в качестве полноценного отопления при помощи подключения к ним воздуховодов. Данные устройства распространяют теплый воздух по всем комнатам и могут проходить над камином через межэтажные перекрытия.

В зависимости от своих предпочтений и пожеланий вы можете установить в своем доме портал, который подчеркнет ваш статус и положение в обществе. Будет камин выполнять только декоративную функцию либо использоваться в качестве обогрева – решать только вам.

Как построить камин на даче, а также выбрать печь?

Что предпочесть для установки на даче: камин или печь?  Многие выберут первый вариант. Разберемся, как построить камин своими руками.

Строительство камина

Одним из неоспоримых преимуществ частного дома является возможность создания там собственного домашнего очага. Несмотря на тот факт, что каминам и печам все чаще приходят на смену практичные и функциональные котлы, обогреватели и плиты, камины и печи сохраняют свою популярность.

И хотя с современными устройствами могут тягаться не каждая печь или камин, тем не менее они могут быть достойным дополнением существующей системе жизнеобеспечения, создавая особую уютную атмосферу в доме. Итак, попытаемся разобраться в особенностях каминов, печей и их комбинированных вариантов, а также в том, как построить камин, выполняя все работы своими руками.

Требования к помещению

Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.

Нужно учесть некоторые особенности:

  • Печи массивны, и потому им требуется усиленный фундамент.
  • Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
  • Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
  • Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
  • Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.

Печь-камин

Такая конструкция — комбинация камина и отопительной печи. Она соединяет в себе достоинства обоих типов приборов. Камин способен быстро нагревать помещение, а печь позволяет надолго сохранять тепло. Такие возможности появляются в результате оборудования камина двумя топками в корпусе или стеклянной дверцей.

Другим подклассом являются чугунные или стальные печи, облицованные керамикой. Это автономные системы, они продаются готовыми. Конструктивно они напоминают буржуйки, но более продуманы эстетически и технически. Печи-камины имеют минимальные требования к помещению и могут устанавливаться почти везде.

Кладка камина

Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

Основание камина

Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) — сооружаются на фундамент с глубиной порядка 0,5–0,7 м. В строительстве каминов разделяют два типа фундамента:

  • Заливной фундамент, в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
  • Кирпичный фундамент, который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.

Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.

Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.

После изготовления фундамента выжидается 5–6 дней до его высыхания.

Дымоход

Основные моменты:

  1. Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной — в полтора или два кирпича. Нормальное сечение трубы — 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см.
  2. Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.
  3. От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты — 5–7 метров. Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
  4. Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
  5. Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

Пример каминной кладки

Прежде чем решить, как построить камин, нужно выбрать способ порядовки (см. Угловой камин – порядовка). Существуют две вариации порядовки: с искрогасителем и без него. Каминная тяга регулируется с помощью задвижки. КПД равняется 10–15%.

Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня. Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.

Простой камин



Порядовка обычного камина

Кладка простого камина с искрогасителем



Материалы для постройки камина

Кладка печи

Как пример, рассмотрим печь с большой теплоемкостью. Ее особенность — однократная топка в течение суток.

Характеристика печи

Строительство

Материалы для постройки печи

В качестве примера взята печь двухэтажная, канальная, однооборотная, имеющая один топливник на первом этаже. Конструкция располагается на двух этажах. Ее располагают на отдельном фундаменте, построенном до уровня пола на первом этаже. Сечение топливной секции имеет в плане размер 890×1150 м, отопительные щитки — 770×1020 мм на первом этаже и 770×950 мм на втором.

Общая высота условна и исходит из высоты потолков на этажах по 3,4 м. Она с легкостью меняется, нужно только изменить численность рядов в кладке кирпича с 26 до 46 и с 60 до 82.

Порядовка печи

По размеру топливник рассчитан на одномоментную загрузку порядка 50 кг поленьев с длиной 50 см и толщиной примерно 10 см. Укладываются поленья стоймя. Газы поднимаются вверх по восходящему дымоходу. На высоте примерно 3,2 метра от уровня пола какая-то часть газов выделяется в дымообороты щитка отопления 1 этажа, а оставшаяся — поднимается к верху печи, поступая в дымообороты 2 этажа.

Опускные каналы дымооборотов щитков и первого, и второго этажа и последний подъемный канал первого этажа содержат особые теплообменные насадки, выступающие из кирпичной кладки внутрь канала. Это увеличивает поверхность теплопоглощения в дымооборотах, а также скорость нагрева кладки.

Крайние дымовые каналы на обоих этажах (60–88 ряды) имеют сечение 120×190 мм, оканчиваясь в верхнем уровне печи общей камеры (89–90 ряды). В данной камере ставятся регулирующие кирпичи, которые несут функцию распределения дымовых газов к дымооборотам этажей. Данные кирпичи имеют опору на выступы шириной в полтора-два сантиметра, которые сделаны в 88 ряду во время выкладывания каналов.

Регулировка распределения газов делается единожды во время первых пробных топок, за счет перемещения кирпичей. Этим добиваются равного обогрева кладки на первом и втором этажах. Вслед за окончательным закреплением регулировочных кирпичей окна камеры плотно закрываются и замазываются глиной.

Методика проведения работ

Технология того, как построить на даче камин, предусматривает, что если перекрытия не нуждаются в укреплении, система устанавливается на площадку, где предварительно выложен огнеупорный кирпич, плитка или лист металла с толщиной примерно 1,2 см (см. Футеровка печи).

Нужно, чтобы площадка выходила за рамки прибора по 50 см с каждой стороны. До стенки с горючими материалами не должно быть меньше метра, а из негорючих — порядка 20 сантиметров. Прежде чем топить, необходимо иметь свободное пространство от печи примерно полтора метра.

Подключение камина-печки к дымоходу

Последовательность выполнения работ своими руками:

  1. Когда в помещении есть дымовой канал, который проложен изнутри стены, расстояние между камином и каналом может быть минимальным. Определившись с местом установки камнофена, отмечается место на стене, где произойдет подключение прибора к дымоходу.
  2. После этого пробивается кладка стены или дымохода и расширяется отверстие по размеру и форме футерного кольца.
  3. Затем устанавливается кольцо и заделываются щели влажной глиной или огнеупорным песком.
  4. После этого соединяется дымоход и дымоотводная труба печи. Если дымоход отсутствует, сооружается новый из кирпича или металла. В работе используется полнотелый качественный красный кирпич. Металлическую дымоходную трубу крепят к стене кожухом, дюбелями и шурупами, входящими обычно в комплект.

Важно! Основание дымовой трубы должно содержать для чистки карман с дверцей. Чистку нужно проводить не реже раза в три месяца (в случае интенсивной эксплуатации).

Обратите внимание:

  • Фундамент печной кладки выкладывается очень тщательно.
  • Печь должна быть оснащена закрывающимся топливником.
  • Для наблюдения за пламенем можно поставить прозрачную дверцу: они имеются в продаже.
  • Обращайте внимание на то, как выглядит кладка внутри: недопустимы задиры, щели, наплывы раствора, поскольку это приведет к понижению тяги и быстрому накоплению золы.
  • По всему ходу строительства контролируйте горизонтальность и вертикальность кладки камина или печи, а также качественность установки чугунных элементов.
  • Место, где дымоход пронизывает стену, подлежит обязательной изоляции!

Надеемся, эта статья дала вам полезную информацию о том, как построить камин в доме своими руками.

Камин из кирпича своими руками: пошаговая инструкция + порядовки

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.

Камин из кирпича своими рукамиКамин из кирпича своими руками

Камин из кирпича своими руками

На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

  1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
  2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
  3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
  4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

  1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.Пошаговая схема порядовки камина из кирпича - фотоПошаговая схема порядовки камина из кирпича - фото

    Пошаговая схема порядовки камина из кирпича — фото

  2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.Простая схема выкладки камина из кирпичаПростая схема выкладки камина из кирпича

    Простая схема выкладки камина из кирпича

  3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

  • красный керамический кирпич – 300 штук;
  • шамотный кирпич – 130 штук;
  • глина печная или огнеупорная кладочная смесь – пара мешков;
  • песок карьерный – 4 мешка;
  • цемент – 1 мешок;
  • металлический уголок и стальная полоса – 3 отрезка по 1 метру;
  • печная дверка для прочистки дымохода;
  • печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом - фотоСхема английского кирпичного камина с прямым дымоходом - фото

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина - фотоКладка кирпичного камина - фото

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.Порядовая кладка камина - первые 4 рядаПорядовая кладка камина - первые 4 ряда

    Порядовая кладка камина — первые 4 ряда

  3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.Порядовая кладка камина - фотографияПорядовая кладка камина - фотография

    Порядовая кладка камина — 5, 6, 7, 8 ряд

  4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.Порядовая кладка камина 13-16 ряд - фотографияПорядовая кладка камина 13-16 ряд - фотография

    Порядовая кладка камина 13-16 ряд — фотография

  5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.Кладка камина 17-20 рядКладка камина 17-20 ряд

    Кладка камина 17-20 ряд

  6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.Кладка камина из кирпича 21-26 рядыКладка камина из кирпича 21-26 ряды

    Кладка камина из кирпича 21-26 ряды

  7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Видео — камин из кирпича своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
