Установка бачка унитаза своими руками – схема подключения, монтаж с пластиковой трубой, на каком минимальном расстоянии до раковины возможно поставить и как подключить конструкцию к водопроводу?

Содержание

Как установить бачок на унитаз

Содержание статьи:

Комфортное проживание в любом доме невозможно представить себе без удобного санузла. В нем же главным элементом выступает унитаз. Однако если он функционирует не слишком хорошо, то будут возникать неудобства. Для обеспечения комфортного использования этого сантехнического устройства необходимо его правильно собрать. Наиболее сложной частью является его бачок. Не собиравшему его своими руками человеку он может показаться сложным. Но это не так. Давайте рассмотрим, как установить бачок на унитаз, собрать его механизм и запустить в работу.

Устройство и принцип действия

В современном уровне конкуренции производители стараются предложить потребителю максимальный выбор. Это касается и бачков. Отличия будут состоять в используемом материале, качестве реализации, цене. Для того, чтобы понять, как отрегулировать бачок унитаза или установить новый в первую очередь следует разобраться с его устройством.

Основа работы у всех будет одинакова. Различия будут в конструкции бачка. Они могут быть следующими:

  • Один режим работы – одна кнопка;
  • Оборудован механизмом двухрежимной работы – две кнопки.

Бачок с одной кнопкой подразумевает выпуск сразу всего объема воды. Наличие двух кнопок и 2 режимов работы обеспечивает значительную экономию воды. Они позволяют при сливе спускать лишь половину объема. При такой конструкции имеется две кнопки. Большая будет спускать всю воду, а маленькая – частично.

как собрать бачок унитаза

Процесс сброса воды тоже может быть выполнен по-разному. Здесь различаются способы передачи усилия клапану, который закрывает сливное отверстие.

Разной может быть схема смыва жидкости.

  • Прямой смыв. Вода из бачка сливается сразу в унитаз. Не меняет направления движения.
  • Обратный смыв. Во время смыва жидкость изменяет направление движения. Является более эффективным, но более шумным.

Если вы знаете устройство бачка, то без проблем разберетесь, как починить бачок унитаза.

Давайте теперь рассмотрим принцип действия и конструктивные элементы. Существует две фазы работы:

  1. Процесс набора необходимого количества воды;
  2. Непосредственно смыв.

Устройство сливного бачка будет похоже на обычный гидравлический затвор. Основными элементами выступают запирающий элемент, поплавок и система рычагов. Нажимая на кнопку, мы воздействуем на рычаги. Они поднимают закрывающий сливное отверстие запор. В итоге вода подается в сливную раковину унитаза.

С наружной конструкцией все просто. В ней всего 3 элемента – бачок, крышка, кнопка слива. Сложнее дело с внутренней частью. Она включает в себя следующее:

  • Поплавковый кран. Контролирует наличие и уровень воды. Он включает в себя поплавок, его рычаг. В корпусе крана имеется прокладки, поршень, накидная гайка для подключения шланга подачи воды.
  • Груша. Резиновый элемент, перекрывающий сливное отверстие.
  • Сливная арматура. Передает усилие от кнопки к груше.

как разобрать бачок унитаза

Для того, понять, как собрать бачок нужно понять принцип действия сливного механизма. Он следующий. При нажатии кнопки система рычагов передает движение резиновому клапану (груше). Он поднимается, освобождая проход воде вниз. Уровень воды падает. Одновременно опускается поплавок, открывая кран подачи воды. Емкость наполняется до определенного уровня. Поплавок понимается и закрывает кран.

Для плавной и слаженно работы при установке необходимо провести регулировку и фиксацию поплавка в подходящем положении. Выяснить необходимую позицию просто.

  • Вода поступает больше необходимого количества. Поплавок опускаете ниже.
  • Недобор воды говорит о необходимости поднятия поплавка.

Виды установки сливных бачков

Если вам надо выяснить, как починить бачок унитаза, это одно мероприятие. Если вы предполагаете установку нового оборудования, то вам обязательно следует знать, что существует 3 вида установки сливных бачков.

  1. Бачок на полочке. Позади чаши для слива находится предназначенная для установки полочка. Именно на нее монтируется емкость. Процесс спуска жидкости осуществляется кнопкой.
  2. Находящийся отдельно. Он располагается сверху на стене. Соединяется трубой. Слив происходит после воздействия на веревку или цепочку.
  3. Встроенный. Всю конструкцию называют инсталляцией. Сочетается с подвесной сантехникой. Унитазная чаша крепится на поверхность стены. Сливная емкость прячется за ним в стене. Спуск жидкости осуществляет кнопка, которая выводится на стену.

как починить бачок унитаза

Монтаж бачка на полочке

Сейчас это самый распространенный вариант компоновки. Здесь емкость устанавливается на сам унитаз через специальную прокладку.

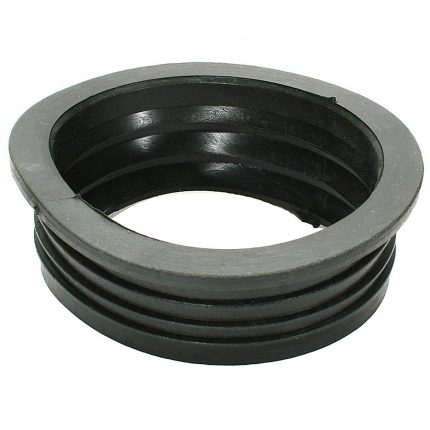

Процесс следует начинать именно с накладки резиновой манжеты. Эту прокладку необходимо подбирать как можно лучше. От ее качества зависит срок службы. При использовании некачественной резины через какое-то время она рассохнется и будет проникать вода.

как установить бачок на унитаз

Обращаем внимание! Прокладка должна быть произведена из эластичной резины или ей подобного материала. Если она приобретается отдельно, то проверяйте правильность формы.

Поверхность полки не должна иметь каких-либо дефектов. Манжет после укладки должен максимально плотно прилегать отверстию полочки и бачку. Для того, чтобы исключить возможность появления протечки, манжет желательно обработать слоем герметика. Это также поможет зафиксировать резинку во время монтажа.

Затем обратите внимание на боковые отверстия бачка. Проверьте правильность их совпадения с теми, которые находятся на полочке. Они необходимы для установки крепежных болтов. Они же должны обладать уплотнительными прокладками.

Отверстия необходимо совместить и вставить болты. Подходящим рожковым ключом аккуратно затяните их. Не забывайте про установку прокладок с обеих сторон. Если упустить их монтаж, то можно получить раскол или протечку.

После фиксации емкости можно приступать к монтажу сливной арматуры. Весь процесс представлен на изображении. Подробная инструкция по сборке также должна быть в прилагаемой инструкции.

как отрегулировать бачок унитаза

Обращаем внимание! Подключаемый шланг для подачи воды тоже должен обладать резиновой прокладкой. При ее отсутствии будут наблюдаться протечки.

После закрепления всех элементов сливного механизма можно подавать воду. Сразу проверяйте процесс подачи воды. Если возникают сомнения, то проведите регулировку поплавкового крана.

Монтаж отдельного бачка

Для начала вам потребуется отмерить высоту крепления бачка. Здесь необходимо соотнести высоту крепления к закреплению нижнего конца трубы. Труба может быть металлической или пластиковой. Диаметр – 32 мм. Она подключается к бачку и унитазу.

После разметки высоты подходящим электроинструментом подготавливаете отверстия. Если в комплекте не имеется специальных креплений, то фиксацию проводите с помощью дюбелей. Однако удобнее будет использовать специальные кронштейны. Их можно приобрести отдельно.

До установки на стену проводите сборку сливной арматуры. Последовательность такая же, как в предыдущем случае. Обязательно руководствуйтесь заводской инструкцией.

Далее фиксируете на необходимой высоте емкость. С помощью резиновых уплотнителей подсоединяете трубу. Подаете в бак воду. Проверяете систему на герметичность. При отсутствии течей и правильном уровне воды можно начинать пользоваться.

 как собрать бачок унитаза

Встроенный бачок – монтаж

Этот вариант в последнее время приобрел большую популярность. Это объясняется возможностью снизить занимаемое пространство в санузле.

Конструкция этого варианта серьезно отличается от вышеописанных традиционных. В производстве используются полимерные материалы высокого качества. Для установки используются специальные металлические каркасы. Он устанавливается на стене и впоследствии будет закрыть отделочными материалами. Туда же крепится сливная унитазная чаша.

У этого варианта все элементы обязательно будут в комплекте. Поэтому беспокоиться о подборе подходящих частей не придется. Однако подобный конструктив будет значительно отличаться по цене. Стоит прикинуть необходимость траты лишних средств.

как разобрать бачок унитаза

Процедура установки должна проводиться в соответствии с заводской инструкцией.

Однако можно выделить основные принципы монтажа. Их можно разделить на несколько стадий. Выполняются они последовательно.

  • Крепление каркаса. Основным условием будет обеспечение точной вертикальности. Обязательно все нужно проверить уровнем. Требование объясняется наилучшей функциональностью.
  • Рама фиксируется к полу и стене с помощью дюбелей. Имеется метод установки без каркаса. Однако в подобном случае придется возводить основу из кирпича. Это слишком трудоемко.
  • До начала работ необходимо подвести трубы канализации и водопровода.
  • При наличии в модели механизма дозированной подачи воды он должен устанавливаться возле бачка.
  • Во избежание образования конденсата вы можете провести теплоизоляцию бака. Используйте подходящие материалы.
  • По завершении монтирования элементов бака, механизмов и коммуникаций крепится лист гипсокартона. Он будет все закрывать. Наружу у вас должны быть выведены два болта. Они потребуются для навешивания чаши унитаза. Также должны быть отверстия для сливания воды в канализацию и спуска жидкости из бака.
  • Также наружу будет выведена кнопка для слива. Она может быть отдельной или с декоративной панелью.
  • Во время работы следует проверять каждое соединение на предмет герметичности.

Обратим внимание, что кнопка будет обладать двумя клавишами. Это двухрежимный принцип работы. Регулировка объема сливаемой жидкости. Одна будет сливать 6 литров. Вторая – 9. Помогает существенно экономить воду.

Как можете увидеть процесс сборки не сложен. Если вам потребуется выяснить, как разобрать бачок унитаза, то можете просто выполнить все в обратной последовательности. Работу сможет выполнить каждый и не потребуется вызывать сантехника.


Советуем почитать:








Установка сливного бачка : пошаговая инструкция

Установка сливного бачка и замена сливного устройства

Установка  сливного бачка осуществить намного быстрее, чем демонтаж старого. Во-первых, работы проводятся на сухом месте, во-вторых, в чистоте: нет налета и осадков, которые образуются при длительной эксплуатации бачка. И в-третьих, делать что-то новое всегда приятнее, чем разрушать.

Инструменты и материалы

  • разводной ключ
  • рожковый ключ
  • специальный ключ
  • отвертка
  • защитные печатки

1.Разбираем винты крепления бачка к полке унитаза.
2.Надеваем на винт металлическую шайбу до упора.
3.Натягиваем центрирующую шайбу до соприкосновения с металлической.
4.Вставляем винт в крепежное отверстие.

Установка сливного бачка
5.С наружной стороны банка надеваем на винт резиновую прокладку, металлическую шайбу и гайку.
6.Затягиваем гайку рожковым ключом нужного размера.
7.Подобным образом устанавливаем второе крепление.
8.Вставляем винт сливного клапана в отверстие бачка.

Установка сливного бачка
9. Тянем за винт сливного клапана (или прижимаем сам сливной кла­пан к бачку изнутри).
10. Наворачиваем гайку.


11.Специальным ключом затягиваем гайку до упора.
12.Снимаем защитную пленку
с липкого слоя уплотнительного кольца с обеих сторон.
13. Прикрепляем уплотнительное кольцо к бачку.

Установка сливного бачка
14.Подготавливаем поплавковый клапан к монтажу: надеваем пластмассовую шайбу и резиновую прокладку.
15.Вставляем поплавковый клапан в предназначенное отверстие.
16.Закрепляем клапан.

Установка сливного бачка
17.Затягиваем гайку.
18.Бачок готов к монтажу на полку унитаза.
19. Аккуратно вставляем винты в отверстия полки унитаза.

Установка сливного бачка
20.Надеваем на винт последовательно резиновую прокладку, металлическую шайбу, барашковую гайку.
21 Затягиваем барашковую гайку.

Установка сливного бачка
22. Устанавливаем на сливной бачок крышку.
23. Вставляем в отверстие на крышке кнопку смыва.



Совет к шагу 21
Не перетягивайте гайку. Лучше, если бачок будет слегка упруго «играть», если его тронуть рукой. Воз­можную течь из-под уплотнения впоследствии мож­но будет устранить подтягиванием барашковых гаек. Если же гайки будут перетянуты, при случайных на­грузках (задели бачок спиной, например) его пере­косит — и полка может обломиться.

Установка сливного бачка

При двухкнопочной системе (экономичный слив) устанавливаем кнопку так, чтобы при на­жатии на меньшую срабатывал малый клапан, при нажатии на большую — большой. В кон­струкции сливного клапана это видно сразу.
После установки бачка подсоеди­няем его к водопроводу, то есть подключаем шланг

Демонтаж сливного бачка

Если по какой-то причине сливной бачок вдруг вышел из строя, например случайно разбился от падения сверху тяжелого предмета, его необходимо демонтировать.

Совет
Если резьба на винтах крепления бачка заржавела и гай­ка не откручивается, смочите ее керосином и оставьте на ночь. В противном случае придется спиливать винты через зазор между полкой и бачком.

Инструменты и материалы

  • разводной ключ
  • рожковый ключ
  • специальный ключ
  • ведро и тряпка

1.Перекрываем подводящий вентиль.
2.Спускаем воду из бачка.

демонтаж сливного бачка
3.Отсоединяем гибкую подводку.
4. Снимаем кнопку банка вручную или с помощью специального ключа, который идет в комплекте с креплением бачка.
5. Снимаем крышку.
6.Откручиваем барашковые гайки крепления бачка к унитазу.

демонтаж сливного бачка
7.Аккуратно снимаем бачок с полки унитаза.
8.Специальным ключом откручиваем крепление сливного клапана и гайку на подводящем патрубке.
9.Вынимаем сливной клапан.
10.Вынимаем поплавковый клапан.

демонтаж сливного бачка
11.Выкручиваем винты крепления бачка к унитазу. Рабо­та по демонтажу закончена — можно ставить новый бачок.

Установка унитаза своими руками: пошаговая инструкция

Работы по установке новой сантехники у многих начинающих мастеров вызывают опасения. Разнообразие конструктивных решений сантехнических приборов и способов их подключения требует от исполнителя знания тонкостей процесса.

Основные из них мы попытаемся раскрыть и разобрать, как правильно выполняется установка унитаза своими руками без помощи сантехников.

Содержание статьи:

Варианты конструкций современных моделей

Ассортимент сантехники, представленной на рынке, отличается разнообразием. Любой хозяин имеет возможность выбрать презентабельное и функциональное оборудование на собственный вкус и кошелек.

Помимо традиционных напольных моделей производители предлагают богатый выбор подвесных и встраиваемых устройств. Сливной бачок в них может прикрепляться на стену либо же соединяться с основанием сантехники.

Варианты чаши устройствВарианты чаши устройств

Вариант исполнения чаши напольных и подвесных моделей может быть любым, например, тарельчатая, воронкообразная или даже козырьковая модификация

Новейшие модели унитазов различаются и по конструкции ключевых узлов.

Выходной слив бывает:

  • горизонтальный;
  • вертикальный;
  • косой.

Тип выпускного слива стоит учитывать при выборе модели. Если в ваши планы не входит переделка подвода трубы канализации, то в устанавливаемой модели слив должен быть устроен по такому же принципу, как и в демонтированной.

Несоответствующие друг другу сливы и подвод сантехники при условии, что это не унитаз с выпуском, максимально герметично и качественно совместить практически невозможно.

Фиксация сантехники к полу осуществляется посредством специально проделанных двух или четырех точек крепления. Но можно встретить и модели, в которых для крепления к полу применяются идущие в комплекте к изделию уголки.

Общие рекомендации по установке унитазов

Новый сантехнический прибор можно поставить на место прежнего либо же выбрать для него другой «уголок», произведя небольшую перепланировку в санузле.

Подготовка инструментов и материалов

Чтобы подключить бачок к водопроводу понадобится гибкий шланг. Он обычно идет в комплекте. Для подключения к канализации – жесткая фановая труба либо гнущаяся гофрированная манжета.

Минимальный комплект подручных инструментовМинимальный комплект подручных инструментов

Качественно выполнить монтаж унитаза своими руками невозможно без минимального набора необходимых инструментов, которые есть в доме у любого хозяина

Для сборки конструкции и подключения к коммуникациям потребуются:

  • перфоратор либо ударная дрель;
  • набор отверток с плоским и крестообразным «жалом»;
  • набор гаечных ключей;
  • строительный уровень;
  • простой карандаш или маркер;
  • канцелярский нож;
  • рулетка;
  • зубило;
  • молоток.

Если установка сантехники будет осуществляться на кафельную плитку, то необходимо также подготовить «балеринку» или копьевидное сверло для работ по кафелю. Для проделывания отверстий под установку крепежных элементов потребуется также бур на 8 или 10 мм.

Если унитаз планируется подсоединять к чугунному раструбу, необходимо подготовить переходную манжету из резины размером 123 х 100 миллиметровЕсли унитаз планируется подсоединять к чугунному раструбу, необходимо подготовить переходную манжету из резины размером 123 х 100 миллиметров

Если унитаз планируется подсоединять к чугунному раструбу, необходимо подготовить переходную манжету из резины размером 123 х 100 миллиметров

Из вспомогательных материалов потребуются также:

  • металлизированный скотч;
  • силиконовый герметик;
  • ФУМ лента;
  • полиэтиленовая пленка;
  • влаговпитывающий отрез ткани;
  • емкость для сбора жидкости.

В зависимости от типа подключаемой модели и способа установки может потребоваться также цементный раствор.

Демонтаж старого унитаза

Отсоединение старого унитаза – одна из самых трудоемких операций.

Работу выполняют в несколько этапов:

  1. Перекрывают кран.
  2. Отсоединяют от водопровода шланг, идущий к бачку, сливают с него воду.
  3. Опустошенный бачок снимают с креплений.
  4. Выкручивают гайки, размещенные с задней стороны унитаза и отсоединяют его от канализации. Чтобы расшатать слив, унитаз нужно покачать из стороны в сторону.
  5. Сливают из унитаза оставшуюся воду, наклонив чашу вперед.
  6. Канализационное отверстие ближе к раю прочищают от грязи и на время забивают тряпичным кляпом или деревянной пробкой подходящего диаметра.

Сорвать болты проще всего, удерживая головку рожковым ключом и откручивая гайку разводным. Если резьбовые соединения сильно зашлакованы солевыми отложениями либо заржавели.

Облегчить задачу поможет применение универсальной смазки “WD-40”, которая в считанные минуты способна разрыхлить отложения. За неимением таковой можно воспользоваться уксусом или керосином.

Что делать с открытым отверстиемЧто делать с открытым отверстием

Канализационное отверстие в обязательном порядке необходимо закрывать с тем, чтобы токсичные горячие газы не распространялись за пределы трубопровода

Если под демонтированным унитазом обнаружена прогнившая тафта или любая другая опора, ее необходимо удалить. Сделать это можно перфоратором, гвоздодером либо же зубилом.

В домах старой постройки сливы на канализационных трубах часто бывают закреплены посредством цементной обмазки. Сбить засохший раствор проще всего зубилом, надколов его в нескольких местах. Подробную инструкцию по демонтажу старого унитаза читайте .

Галерея изображений

Фото из

Старый унитаз установлен на кафель

Крепление унитаза к основанию через тафту

Подключение к канализации гофрированной трубой

Подсоединение сантехники к чугунной канализации

Последовательность сборки конструкции

Из соображений безопасности при перевозке и для дополнительной экономии места сантехнические приборы поступают в магазины разобранными. Для возможности самостоятельной сборки к каждому изделию прилагается иллюстрированная инструкция.

Правильность установки поплавкаПравильность установки поплавка

При сборке конструкции ключевое внимание стоит уделить правильности установки поплавка, основная задача которого – регулировать напор и объем заполняющей бачок воды

Схема сборки конструкции в общих чертах выглядит следующим образом:

  1. В бачок монтируют механизм слива, который входит в комплектацию к устройству в уже собранном виде. При установке механизма важно просмотреть соприкасающиеся поверхности. При обнаружении заусениц – удалить их.
  2. На механизм накидывают уплотнительную резиновую шайбу. Устройство погружают в бачок и фиксируют гайкой.
  3. Оборудованный сливным механизмом бачок присоединяют к полочке чаши. Элементы фиксируют с помощью гаек и болтов, предварительно надев на крепежи шайбы и прорезиненные уплотнители.

При установке арматуры бачка пластиковые гайки заливного клапана и закручивают вручную, не прилагая чрезмерных усилий. В процессе закручивания необходимо придерживать сам механизм, предохраняя тем самым прокладки от проворачивания и повреждения.

Основание для установки сантехнического прибора должно быть ровным. Если напольная поверхность или основание унитаза неровные, в процессе монтажа перед окончательным затягиванием необходимо подложить под подошву резиновые или пластиковые прокладки. Положение устройства выравнивают с помощью строительного уровня.

Место под установку подошвыМесто под установку подошвы

Для выравнивания положения устанавливаемой конструкции можно демонтировать старую облицовку и залить цементную стяжку толщиной в 25-40 мм

Для этой цели можно использовать и чопики. Под их установку в полу проделывают отверстия. Чопики выставляют по уровню, заглубляя на необходимую глубину. С помощью винтов крепится унитаз.

Подошву чаши выставляют на подготовленное основание. В точках крепления делают отметки, которые выступают ориентиром для просверливания крепежных отверстий. В монтажные отверстия забивают дюбеля. Вставленные через уплотнительные гайки крепежи затягивают и закрывают заглушками.

Присоединение к канализации

Самый бюджетный и простой в исполнении вариант присоединения к канализации – с помощью гофрированной либо же эксцентриковой манжеты. Этот способ подключения спасает в тех случаях, когда трудно определить точное расстояние от отвода канализационной трубы до вывода унитаза, либо же когда сантехника устанавливается в неудобном с точки зрения монтажа месте.

Гофрированная труба для подключенияГофрированная труба для подключения

Гофротрубы прекрасно гнутся и вытягиваются на всю длину изделия, а эксцентриковые манжеты способны легко компенсировать угол отклонения от соосности состыкуемых труб

С горловины канализационного отвода снимают деревянную крышку и извлекают тряпичную пробку. Раструб очищают от скоплений грязи, ржавчины и остатков раствора. Один конец манжеты вставляют в горловину канализационного отвода. Шов герметизируют, покрывая в 2-3 слоя составом. Другой конец манжеты присоединяют к выпуску.

Если установку приходится производить в чугунный раструб, то манжету вставляют лепестковой частью в переходник размером 123 х 110 мм. Свободный конец переходника заглубляют в чугунный раструб, покрыв места состыковки элементов сантехническим герметиком.

Для подключения выпуска сантехнического прибора свободный конец манжеты вставляют в выступ и проворачивают до упора с тем, чтобы отверстия обвязки полностью совпали.

Подключение через раструбПодключение через раструб

При проведении работ под посадочную пяту следует подложить прокладку, идущую в комплектации с оборудованием, или отрез мягкой ткани

Соединение герметизируют и проверяют экспериментальным путем, вылив в унитаз 8-10 литров воды. При обнаружении протечки место соединения повторно герметизируют и проверяют. Если течи не обнаружено, можно приступать к закреплению унитаза.

Для создания более надежного сочленения отвод лучше подключать через фановую трубу. К тому же при задействовании фановой трубы сантехнический прибор приобретает более презентабельный внешний вид.

Схема выполнения работСхема выполнения работ

Сантехнику подключают к коммуникации посредством раструба, задействуя переходники, скошенные под углом в 30-40°, и уплотнительные манжеты

При работе с фановыми трубами следует помнить, что им противопоказаны подрезы, а в процессе монтажа их герметичную конструкцию менять нельзя. Предлагаем также ознакомиться с другой нашей статьей, где подробно описаны к канализации.

Подключение к водоснабжению

На финальном этапе монтажа выполняют подключение к системе водоснабжения. Подвод воды производят сверху или снизу бачка, используя для этого гибкий шланг, который идет в комплекте. Один его конец прикручивают к выходному отверстию бачка, а второй – к водопроводной трубе.

Галерея изображений

Фото из

Фиксация бачка компактного унитаза

Нижнее подключение к сливной емкости

Боковое подключение подачи воды

Регулировка уровня воды с помощью арматуры

Боковой подвод может быть выполнен с правой или с левой стороны бачка. Поэтому на этапе приобретения изделия способ подведения воды стоит выбирать, ориентируясь на то, как в санузле проложены трубы.

Предпочтение лучше отдавать устройствам с нижним подведением. В них вода поступает в бачок снизу, за счет чего уровень шума при наборе существенно ниже.

Подключение гибкого рукаваПодключение гибкого рукава

При установке гибкого рукава для подачи воды гайки сначала «наживляют» вручную, а затем затягивают ключом, не забывая использовать для уплотнения силикон или резиновые шайбы

Приобретая гибкую подводку, при выборе длины изделия необходимо ориентироваться на расстояние от точки подключения на водопроводной трубе до места присоединения заливного механизма унитаза. К полученному значению для надежности прибавляют запас в 15-20 см.

Резьба в местах соединений может быть как наружная, так и внутренняя. Ее размер – 1/2 или 3/8. Для состыковки могут потребоваться переходники и ФУМ-лента.

Вариант размещения запорного кранаВариант размещения запорного крана

Для возможности перекрытия воды между водопроводом и бачком на случай возникновения непредвиденной или аварийной ситуации устанавливают запорный кран

Варианты подключения сантехнического прибора

Как уже отмечалось, в продаже представлено широкое многообразие сантехнических приборов, которые могут иметь одни из трех видов подключения к канализации: с горизонтальным, вертикальным и косым выпуском. Каждый из них имеет свои особенности.

Вариант #1 – с вертикальным выпуском

Такие модели популярны в европейских странах. Конструкция их такова, что находящийся в чаше сифон и выпускной патрубок «смотрят» вниз.

Отверстие под выпуск устройстваОтверстие под выпуск устройства

За счет того, что вертикальный выпуск «смотрит» вниз, сантехнический прибор можно устанавливать в любом месте санузла, размещая его относительно стены под любым углом

Для подключения сантехнического прибора с вертикальным выпуском выполняют такие действия:

  1. В точке выхода сливной трубы монтируют винтовой фланец, оборудованный фиксирующим устройством.
  2. В центре фланца размещают канализационную трубу, зажимая ее при провороте.
  3. На фланец «водружают» унитаз, надежно закрепляя выходной патрубок.

Соединительные части фланца и вертикального выпуска унитаза стандартны. Трудностей с их подключением возникнуть не должно.

Процесс установки и подключения представлен в следующей подборке:

Галерея изображений

Фото из

Шаг 1: Установка фланца в сливное отверстие

Шаг 2: Подготовка крепежа для фиксации унитаза

Шаг 3: Установка шурупов и крепление фланца

Шаг 4: Примерка уплотняющего кольца к месту установки

Шаг 5: Установка унитаза с прямым выпуском

Шаг 6: Установка сливного клапана в бачок

Шаг 7: Водружение бачка на полку унитаза

Шаг 8: Крепление бачка монтажными гайками

Манжета винтового фланца должна плотно входить в выпускной раструб, для обеспечения полного сочленения при монтаже ее необходимо провернуть. Уплотнительное кольцо, расположенное между фланцем и сливом унитаза обеспечит надежность и хорошую герметичность зажима. С поэтапной инструкцией по установке унитаза с вертикальным выпуском можно прочесть в .

Вариант #2 – с горизонтальным выпуском

Сантехнические приборы с горизонтальным выпуском стали одними из самых популярных в нашей стране. Актуальность монтажа такого оборудования объясняется спецификой разводки в российских квартирах системы канализации.

Подключение с горизонтальным выпускомПодключение с горизонтальным выпуском

Главная особенность унитазов с прямым горизонтальным выпускным патрубком – для правильной установки необходима строго фиксированная точка подключения к коммуникациям

Горизонтальный выпуск расположен в тыльной части чаши или основания и направлен назад. Модели с таким конструктивным исполнением устанавливают встык со стеной, подсоединяя к любому виду расположения канализационного стояка.

Подключение выполняют с помощью патрубков соответствующего размера. Герметизацию соединения осуществляют путем размещения внутри трубы уплотнительной резинки.

Прямое подключение выполняют только при условии, что канализационная система выполнена из пластика. Для подключения к чугунным трубам, окружность которых редко имеет идеальную форму, задействуют манжеты и эксцентрики.

Вариант #3 – с косым выпуском

Раструб в моделях с косым выпуском располагается под углом в 45° относительно поверхности пола. Модели с наклонным выпуском выигрывают на фоне своих собратьев в том, что реже засоряются, поскольку такое исполнение позволяет создавать меньшее сопротивление при продвижении твердых нечистот.

Как монтировать устройство с косым выпускомКак монтировать устройство с косым выпуском

Уязвимым местом устройств с косым выпуском являются точки сочленения изделия с канализационной трубой, которые при неправильном монтаже могут покрываться трещинами

Подключение прибора с косым выпуском к системе канализации можно выполнить одним из трех способов:

  1. Путем прямого подключения через раструб ответвления канализации. Выбирают, когда нет необходимости двигать сантехнический прибор, а направление всех элементов четко совпадает. Выпуск унитаза обрабатывают мыльным раствором и заглубляют в раструб, оборудованный манжетой.
  2. Присоединение посредством эксцентрика. Раструб со смещенным центром на 5 см, оборудованный уплотнительной прокладкой, монтируют в канализационный выпуск и путем вращения смещают унитаз в правую или левую сторону.
  3. Посредством установки гофрированного отвода. Применение гофры дает возможность развернуть устройство относительного косого выпуска канализации даже под углом в 90°.

Гибкий отвод – хоть и удобное, но далеко не лучшее средство для подключения унитазов с косым выпуском. Применять его стоит лишь в крайних случаях, когда другие способы задействовать нет возможности.

Чтобы узнать более детально, как производится установка унитаза с косым выпуском, переходите по .

Галерея изображений

Фото из

Использование гофры в подключении к канализации

Армированная гофра для надежной работы

Соединение унитаза с боковым выпуском

Манжета в узле подсоединения к канализации

Особенности монтажа моделей компакт

Технология правильной установки напольных унитазов моделей «компакт» включает семь основных этапов:

  1. Унитаз максимально плотно придвигают к сливному отверстию и проверяют, совпадает ли выпуск с раструбом канализации.
  2. При наличии небольших смещений устройство присоединяют к отводу канализации с помощью гофротрубы.
  3. Сантехнический прибор с подключенной гофротрубой придвигают к стене, следя за тем, чтобы на трубе не образовывались сильные заломы и изгибы.
  4. Концы соединительного элемента покрывают тонким слоем силиконового герметика.
  5. Отрегулировав положение прибора, карандашом намечают контур границ подошвы прибора и точки, где планируется просверлить отверстия для заглубления дюбелей.
  6. Унитаз отодвигают в сторону. В намеченных точках алмазным сверлом проделывают дырки диаметром равным размеру используемых дюбелей.
  7. В отверстия заглубляют пластиковые пробки. Унитаз «водружают» на прежнее место. В подготовленные отверстия вкручивают болты.

Совет: для облегчения надевания гофротрубы на выпуск ее конец необходимо промазать по внутренним стенкам жидким мылом.

Работа с кафельным покрытиемРабота с кафельным покрытием

Если отверстия приходится проделывать в кафельной плитке, чтобы минимизировать повреждение поверхности, сначала вручную медленно просверливают верхний слой, а лишь после этого включают перфоратор с ударным режимом дрели

Чтобы обеспечить максимально плотное прилегание подошвы унитаза к напольному покрытию, по намеченному контру установки прибора наносят силикон. Сам унитаз после этого ставят на прежнее место, ориентируясь по намеченному контуру.

Для фиксации сантехнического прибора продетые сквозь отверстия в пяте шайбы и винтики закручивают крайне аккуратно. Их ни в коем случае нельзя вбивать!

Фото-руководство по сборке и установке компакта

Рассмотрим процесс установки унитаза на примере сборки и крепления китайской сантехники PORTA. Отличный продукт с гарантией от производителя на 25 лет и весьма привлекательной ценой.

Галерея изображений

Фото из

Шаг 1: Подготовка пола для установки нового унитаза

Шаг 2: Замена труб и патрубков подключения к канализации

Шаг 3: Замена труб подачи холодной воды

Шаг 4: Примерка унитаза к месту установки

Будем считать, что с подготовительным этапом мы успешно справились, теперь приступим непосредственно к установке сантехнического оборудования и к подключению его к коммуникациям:

Галерея изображений

Фото из

Шаг 5: Сверление отверстий в стяжке под крепеж

Шаг 6: Нанесение силикона по абрису подошвы унитаза

Шаг 7: Установка унитаза и подключение к канализации

Шаг 8: Подготовка силикона для дальнейших работ

Шаг 9: Прикручивание унитаза к полу винтами

Шаг 10: Установка смывного бачка унитаза

Шаг 11: Сборка и установка сидения с крышкой

Шаг 12: Подключение бачка к водопроводной линии

Установка унитаза типа моноблок

Модели категории «моноблок» поставляются на рынок в собранном виде. Они не требуют регулировки сливного механизма, поскольку вся арматура уже отрегулирована на заводе.

В остальном технология монтажа моноблочных моделей не отличается от установки унитазов «компакт». Подключение к коммуникациям и фиксация самого прибора выполняется идентичным способом.

Вариант крепления «моноблока»Вариант крепления «моноблока»

Крепление к основанию сантехнического прибора типа «моноблок» выполняют путем закручивания удлиненных шурупов, а если не он не имеет крепежных «ушек» – посредством цементирования

Важный момент! Если отверстия в чаше унитаза выполнены под углом относительно поверхности пола, то и просверливать их необходимо тоже под углом. Также рекомендуем прочесть статью о .

Монтаж подвесных конструкций

Установку моделей подвесного исполнения следует проводить в рамках капитального ремонта до момента начала отделочных работ. Чтобы правильно установить подвесной унитаз, его необходимо крепить только к капитальной стене из полнотелого кирпича или бетона, которая способна выдерживать немалые нагрузки.

Галерея изображений

Фото из

Шаг 1: Разметка проекции инсталляции на полу

Шаг 2: Отметка точек крепления рамы на стене

Шаг 3: Крепление инсталляции на стене

Шаг 4: Установка бачка, арматуры и патрубков

При выборе места под установку навесной конструкции следует учитывать, что чем короче будет отрез трубы, соединяющий сантехнический прибор с канализацией, тем проще ее будет прочистить в случае засорения.

Работу по выполняют в такой последовательности:

  1. Разметка. При выборе места размещения важно учесть расположение отвода с тем, чтобы получить оптимальный уклон трубы.
  2. Подведение канализации и водопровода. В точке размещения выводят канализационную трубу D 110 мм.
  3. Установка рамы. Собирают жесткую раму, подгоняя ее положение с помощью регулирующихся ножек и фиксируя посредством дюбелей и анкерных болтов.
  4. Монтаж чаши унитаза. Ее размещают на высоте в 40 см от уровня пола.
  5. Подвод воды к бачку и соединение выпуска с канализационным отводом. Для подводки воды используют жесткую трубу, а для присоединения выпуска – гофру.

Затем производят заделку ниши. Облицевать нишу можно любым отделочным материалом, не забыв оставить ревизионное окно для возможности доступа к бачку на случай проведения профилактических мероприятий или устранения аварийной ситуации.

Перед установкой рамы важно произвести выравнивание по всем плоскостям, используя для этого строительный уровень. Саму раму крепят к стене с помощью опорных кронштейнов, а к полу – посредством анкерных болтов.

Выводы и полезное видео по теме

Несколько советов от опытных профессиональных сантехников помогут вам избежать серьезных ошибок и быстрее справиться с установкой.

Как правильно установить бачок:

Видео-урок по монтажу оборудования:

Тонкости установки подвесной сантехники:

При правильном выполнении самостоятельный монтаж сантехнического прибора не должен вызвать особых сложностей. Главное – не спешить его сразу вводить в эксплуатацию, дав время силикону основательно застыть.

Уже приходилось самостоятельно устанавливать унитаз и есть ценный опыт, которым вы можете поделится с посетителями нашего сайте? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи или дать ценный совет тем, кто ни разу не сталкивался с подобной работой.

Установка арматуры сливного бачка унитаза в три этапа своими руками- Обзор +Видео

БачокНастройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Принципы установки при этом одинаковы.

Содержание статьи:

Общие сведения

Устройство механизма сливного бачка унитаза:

  • спускное отверстие
  • переливная трубка
  • крышки клапана с резинкой
  • механизм наполнения бачка
  • механизм слива

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

  • плоскогубцы,
  • запорный механизм,
  • разводной ключ (двухдюймовый),
  • ключи рожковые,
  • кран водопроводный,
  • отвертка,
  • гибкий шланг,
  • герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

  • Наполнение бачка
  • Спуск бачка

Инструкция пошагово

Первый шаг – наполнение бачка

АрматураЗа регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Важно!

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки.

Второй этап – установка бачка

УстройствоУстанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

  • Отсоединяем тягу с трубы перелива
  • Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
  • Регулируем положение механизма
  • Устанавливаем трубку перелива на 2см выше уровня воды
  • Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Установка унитаза своими руками — пошаговая инструкция

Установка унитаза своими руками

Чтобы заменить старый унитаз и при этом сэкономить денежные средства, стоит изучить материал, о том, как проводится установка унитаза своими руками. Но предварительно стоит разобраться, каким способом будет проводиться работа.

Список инструментов

Если необходимо провести установку унитаза своими руками, то необходимо иметь некоторый инструмент.

Список инструмента и расходного материала:

  • перфоратор с буром подходящего диаметра;
  • фановая труба для подсоединения сантехники к канализации;
  • гибкий шланг для подключения сливного бачка к водопроводу;
  • элементы крепления унитаза;
  • разводной ключ;
  • герметик и фум-лента.

Сразу уточним, если проводится установка инсталляции унитаза своими руками, то необходим более обширный список инструментов и материалов. Все дополнительные приспособления можно приобрести в сантехнических магазинах.

Демонтаж старого унитаза

Демонтаж старого унитазаДемонтаж старого унитаза

Начальным этапом является демонтаж старого устройства и не важно какой способ установки будет использован.

Демонтажные работы старого устройства:

  1. Отключение от водопровода. Первым делом, нужно перекрыть подачу воды в сливной бак. Далее слить всю оставшуюся жидкость. Теперь откручиваем шланг подачи воды.
  2. Откручиваем крепежные элементы. Бак имеет несколько крепежных элементов, в основном они изготовлены из пластика и легко откручиваются, но в некоторых ситуациях крепления могут быть металлическими.
  3. Чтобы открутить металлические крепления нужно взять разводной ключ и отвертку. Одной рукой прижать верх болта, а второй откручивать гайку. Часто такие болты устанавливаются на старых моделях и могут заржаветь. Такие болты сложно открутить. Чтобы вам было легче провести такое действие, резьбу нужно смазать керосином или использовать современное средство против ржавчины WD-40. По завершению снимаем сливной бак.
  4. Откручиваем унитаз от пола. Отключаем его от канализации, снимаем гофрированный шланг. Если дома старого типа, то унитаз там подключен к канализации без гофры, а в месте соединения замазан раствором. В этом случае раствор нужно разбить молотком и зубилом. После чего нужно повернуть унитаз, и он должен выйти из трубы. Теперь наклоняем устройство и сливаем с него все остатки.
  5. Важно! Не забудьте закрыть дырку в трубе любым материалом, иначе будет неприятный запах.

Так проводятся демонтажные работы старого сантехнического прибора. Теперь расскажем, как проводится установка унитаза своими руками.

Подготовка к установке

Монтаж сантехники такого типа проводится на ровной поверхности. Поэтому ее нужно подготовить.

Установка нового унитазаУстановка нового унитаза

Несколько вариантов, подготовительных работ:

  1. Если пол ровный. Когда в санузле уложен кафель или сделан наливной пол, о котором мы рассказывали в статьях ранее, и поверхность идеально ровная, предварительное выравнивание основания не требуется, то есть унитаз можно устанавливать сразу на плитку.
  2. Не ровный пол. Если пол облицован кафелем, но имеет на основание неровности, унитаз можно установить за счет чопиков. Во время подготовки в полу бурятся отверстия, далее в них забивают чопики и только после этого можно фиксировать прибор.
  3. Новый кафель. Если проводится замена кафеля, то нужно демонтировать старую плитку, залить новую стяжку.

В любом случае, позаботьтесь о ровной поверхности перед работой, возможно в дальнейшем вам потребуется укладка ламината своими руками, и вы будете наверняка знать о том, что основание у вас подготовлено.

Кроме этого установка унитаза своим руками, требует чистого канализационного отверстия. Поэтому во время подготовки уделяем внимание трубам. Перед установкой устройства нужно очистить канализационную трубу, от грязи и других накоплений, а на водопроводную трубу установить затворный кран, чтобы при необходимости, перекрыть подачу воды в сливной бачок.

Установка нового унитаза

Покупая новый унитаз, вы увидите, что унитаз разъединен со сливным бачком, но внутренние элементы бака должны быть собраны. Именно поэтому, установка унитаза своими руками существенно облегчается.

Установка унитаза своими руками видео и подробная инструкция:

  1. Установка чаши унитаза. Ставим чашу на его место, отмечаем карандашом места фиксации. Теперь убираем унитаз, перфоратором делаем отверстия, вбиваем туда дюбеля. Далее устанавливаем чашу на место, через специальные крепежные отверстия просовываем специальные крепежные болты с резиновой прокладкой. И затягиваем крепления. При этом не стоит слишком перетягивать болты, так как можно повредить не только дюбеля, но и сам унитаз. После закручивания и убеждения что устройство крепко держится на своем месте устанавливаем заглушки.Монтаж напольной модели (Шаг 1)Монтаж напольной модели (Шаг 1)
  2. Установка крышки унитаза. Опишем как провести установку крышки унитаза своими руками. Для этого на чаше есть специальные отверстия, в которые просовываются крепёжные элементы, установленные на крышке, их снизу закручиваем гайками.

    Монтаж напольной модели (Шаг 2)Монтаж напольной модели (Шаг 2)Монтаж напольной модели (Шаг 2)

Далее проводится подключение унитаза к канализации, но так как процесс зависит от способа подключения, мы рассмотрим отдельно.

Подключение канализации с выпуском в стену:

  • выполняем проверку соответствия расположения канализационной трубы и выпуска сантехнического прибора. Если все совпадает можно использовать манжет, в противном случае применяем гофрированную трубу;
  • края обрабатываем герметиком и одеваем соединяющую деталь.Монтаж напольной модели (Шаг 3)Монтаж напольной модели (Шаг 3)

Так проводится этап установки унитаза своими руками с поведением к канализационному выходу, расположенному в стенах.

Подключение при спуске в полу:

  • на пол устанавливается вместо выходной трубы фланец винтового типа, фиксируем;
  • канализационный выход помещаем в отверстие, которое расположено посередине фланца;
  • проворачиваем манжету и заливаем для плотности силиконовым герметиком.

Продолжение монтажа:

Установка и подключение сливного бачка (Шаг 1)Установка и подключение сливного бачка (Шаг 1)Установка бачка (Шаг 1)
  1. Установка сливного бака. Берем специальную прокладку, которая находится в комплекте, размещаем ее в проеме для слива воды устанавливаем прокладку на отверстие в бачке. Теперь попадаем в крепежное отверстие одним болтом под гайку одеваем прокладку, и немного затягиваем крепежный болт. Теперь прижимаем другой край бака, просовываем в отверстие крепежный болт, и полностью затягиваем его. Подтягиваем первый болт до упора. Установка бака завершена.

    Установка и подключение сливного бачка (Шаг 2)Установка и подключение сливного бачка (Шаг 2)(Шаг 2)

  2. Установка механизма и подключение устройства к водопроводу. После установки бака в него нужно установить механизм спуска, в основном такое изделие должно находиться в комплектации с прибором в собранном виде, но бывает, что некоторые разобранные.
  3. В том случае, если механизм находится в разъединенном состоянии, складываем его по схеме и размещаем в бачке. Теперь подключаем с помощью специального гибкого шланга, бак к подаче воды. После подключения проверяем уровень заполнения и герметичность соединения шланга. Если есть протечка, подтяните крепления. Для регулировки уровня наполнения, необходимо поплавок на механизме спуска передвинуть в ту или иную сторону.

    Схема бачкаСхема бачкаСхема бачка

Таким образом устанавливается новый унитаз. Специалисты рекомендуют, не использовать герметик, если подключение унитаза к канализации было проведено с помощью гофрированной трубы. Ведь специальная гофрированная труба изготовлена таким способом, чтобы полностью обеспечивать герметичное соединение и плотное прилегание к частям.

Установка унитаза со скрытым бачком (инсталляция)

Если проводится установка инсталляции унитаза своими руками, то применяется специальная настенная технология, которая скрывает механизм сливного бака. Когда бак спрятан, перед вами останется только сливной рычаг или кнопка.

Схема инсталяцииСхема инсталяцииСхема инсталяции

Установка каркаса

Процесс монтажа инсталляции начинается с конструирования металлического скелета с крепежными элементами. К сделанной раме крепим сливной бак. Теперь его нужно отрегулировать, для этого подкручиваются кронштейны. Подобные рамы подаются отдельно от комплекта унитаза, но они изготовлены, таким образом, что могут быть использованы для любой модели инсталляции. Собранная конструкция, имеет высоту от 1,3 м, но ширина должна иметь больший размер, чем у бака.

Вешаем бачок

После монтажа каркаса, вешаем бак.Установка унитаза со скрытым бачком (Шаг 1)Установка унитаза со скрытым бачком (Шаг 1)

Специалисты рекомендуют во время установки соблюдать такие правила:

  • кнопку слива лучше установить на высоте один метр от пола;
  • при монтаже желательно выдерживать одинаковое расстояние между креплениями;
  • сливную трубу лучше размещать на высоте 22-23 см;
  • размещать сливной бак в каркасе, рекомендуется, на расстояние в 2 см от стены.

Монтируем готовую инсталляциюУстановка унитаза со скрытым бачком (Шаг 2)Установка унитаза со скрытым бачком (Шаг 2)

Перед установкой готовой инсталляции, необходимо проверить ровность стены. Делается это с помощью уровня и специальных отвесов. Если в этом процессе были обнаружены неровности, то необходимо исправить ситуацию.

Подготовка к установке инсталляции унитаза своими руками видео и подробная инструкция:

  • на стене фиксируем отвес, на высоте примерно полтора метра от основания;
  • в месте, где отвес прикасается к полу, чертим противоположную стене линию;
  • от отметки отступаем расстояние, которое будет занимать каркас с баком и чертим, еще одну линию, но уже прямую, именно по этой линии и будем устанавливать каркас;
  • приставляем установку к стене и отмечаем точками места крепления;
  • теперь в этих точках бурим отверстия, для установки элементов крепления, прикручиваем опорную раму и выравниваем раму с помощью регулировочных винтов;
  • в завершении прикручиваем инсталляцию к стене.

Устанавливаем бачок

Сливной бак может включать в себя выходы как вверху, так и сбоку. Современные модели инсталляции унитазов, дают возможность покупателю выбрать один из этих выходов. Для подключения бака в инсталляции унитаза, специалисты не рекомендуют использовать гибкий шланг, так как шланг может со временем испортиться, и придется разбирать всю конструкцию, для его замены.

Для подключения инсталляции идеально подходят пластиковые трубы, а все нужные детали для подключения часто идут в комплекте с инсталляцией. Но вот панель для кнопок придется приобретать отдельно. Как подключить бак к водопроводу мы разобрались.

Теперь приступим к подключению бака к сливу чаши унитаза. Удобно проводить подключение чаши унитаза с помощью гофрированного шланга. Соединяем шланг с унитазом и канализацией, проверяем герметичность соединений. Если все идеально, то откидываем гофрированную трубу от чаши унитаза, убираем чашу в сторону и приступаем к обшивке. Установленного бака.

Обшиваем инсталляцию

Унитаз со скрытым бачкомУнитаз со скрытым бачкомУстановленный унитаз со скрытым бачком

Часто обшивку инсталляции выполняют гипсокартоном с высоким уровнем влагостойкости. Толщина данного материала должна быть не менее 1 см. специалисты рекомендуют крепить гипсокартон в несколько слоев.

Фиксацию листов гипсокартона проводят к каркасу инсталляции. Используют для фиксации специальные саморезы. Во время закручивания саморезов желательно выдерживать шаг в сорок сантиметров.

После крепления гипсокартона его часто облицовывают кафелем, но на этом этапе установки, выбор облицовочного материала полностью зависит от ваших предпочтений. Специалисты рекомендуют перед облицовкой установить кнопку спуска, и манжету.

Устанавливаем унитаз

Вешаем установку на штифты, которые были установлены на предыдущих этапах выполнения работ. Действия могут быть выполнены и в обратном порядке. Стягиваем крепежи.

Обратите внимание, что перед этой работой, плитку на полу, которая будет касаться унитаза, нужно обработать слоем герметика на основе силикона. Если такового нет, воспользуйтесь обычной прокладкой.

Когда вся работа выполнена, можно открывать подачу воды и использовать установку. Подробнее покажет и расскажет о том, как проводится установка унитаза своими руками видео выше.

Монтаж напольной модели

Если вы рассматриваете установку модели с напольной конструкцией, то монтажная работа практически не отличается от предыдущей. Изменению подвергается лишь порядок выполняемых действий.

Рабочий процесс проводим следующим образом:

Подключение нового унитаза при спуске в полуПодключение нового унитаза при спуске в полуПодключение нового унитаза при спуске в полу
  1. Для начала нужно как можно плотнее зафиксировать размещенное колено. Используйте для этой работы крепежи из метала.
  2. Теперь нужно с помощью технической мази обработать выпуск изделия.
  3. Устанавливаем сантехнический прибор на подготовленное для него место. С помощью строительного карандаша обведите контур унитаза. Это поможет определить места крепежных элементов. Уберите изделие с установленного места. Достаньте из комплекта крепежные уголки и разместите их на отметках.
  4. Устанавливаем чашу, вдавливаем в выпуск подготовленную трубу фанового типа. Закрепляем прибор используя болты или другие надежные крепежи, которые были в комплекте.
  5. Подключаем бак к сливу. Монтаж и подключение этих деталей делается по принципу, который применялся в настенном варианте унитаза.
  6. Делаем вывод кнопки в отверстие, расположенное в обшивке. Включаем подачу жидкости, проверяем функциональность унитаза. Если вас все устраивает, изделие может быть введено в постоянное использование.

Когда унитаз установлен, можно позаботиться о другой технике, предназначенной для санузла. Предлагаем вам рассмотреть тему о подключении бойлера в квартире.

установка сливного бачка на унитаз, как установить своими руками, как крепится, как крепить, поставить бачок правильно

Содержание:

Нередко домашние умельцы с целью экономии денежных средств предпочитают создавать комфорт собственными руками. При монтаже сантехнических приборов правильно выполненная установка бачка унитаза и подключение обеспечат бесперебойный и продолжительный срок его службы.

установка бачка унитаза

Нюансы выбора унитаза

Приобретая сантехнику в дом или квартиру, каждый хозяин подбирает ее цвет и форму, исходя из собственного вкуса и личных предпочтений. Но, чтобы приборы функционировали качественно, необходимо разобраться, какой тип конструкции унитаза со сливным бачком будет наиболее удобно монтировать.

Самыми распространенными в соответствии с методом установки являются следующие модели:

  1. Компакт — сливное устройство, которое после установки бачка на унитаз на специальный выступ, имеющийся на приборе, составляется с ним почти единое целое. Для тех домашних умельцев, которые не имеют обширных знаний в этой области, лучше выбирать данную схему комплектации, поскольку процесс сборки максимально прост.
  2. Встроенный бачок, который еще называют скрытым — монтируют к подвесному или напольному унитазу. Устанавливают его в специально обустроенную нишу или прячут за фальш-стеной. В этом случае сам процесс сборки не является слишком сложным. В комплекте к нему прилагается опорная рама, к которой следует прикреплять основные элементы. Для выполнения ее точной подгонки требуется владение определенными навыками и внимательность. После подключения бачка унитаза все оборудование необходимо закрыть декоративным материалом, что приводит к дополнительным денежным затратам.
  3. Навесной вариант — его прикрепляют на стене отдельно от чаши и потом производят соединение сливного бачка с унитазом при помощи перепускной трубы. Ее длина может быть небольшой, что позволяет задействовать современную арматуру и использовать для спуска слива небольшой рычажок или кнопку вместо цепочки советских времен с ручкой. Чтобы произвести установку бачка данного типа потребуется затратить много времени, сил и умений.

установка сливного бачка на унитаз

С финансовой точки зрения, самым выгодным считается первый вариант, так как все необходимое для крепления бачка унитаза уже имеется в комплекте к изделию. Потребуется лишь проверить наличие всех деталей в соответствии с прилагаемым перечнем.

Что касается второго и третьего варианта, то для их реализации потребуется приобрести дополнительные элементы, при этом нужно знать, что не всегда их можно отыскать в том же магазине, где была выбрана сантехника.

Подготовительные работы перед проведением монтажа

Прежде, как устанавливается бачок унитаза, выполняют подготовку места проведения работ и сантехнического оборудования.

Перед монтажом этого устройства вместе со всеми комплектующими необходимо:

  • демонтировать старое изделие перед проведением замены;
  • подготовить все материалы и инструменты.

Подготовительные мероприятия производят в определенной последовательности, что зависит от выбранного типа сантехнического изделия.
Перед тем, как установить бачок унитаза, следует осуществить демонтаж старой модели. Если сантехнический прибор представляет собой образец, прослуживший несколько десятков лет, помощь напарника не помешает, поскольку в одиночку перемещать чугунное изделие и снимать приржавевшие болты довольно нелегко.

установка бачка на унитаз

Разборку старого бачка производят в соответствии со следующей схемой:

  1. Отключают поступление воды в устройство, перекрыв центральный вентиль.
  2. Удаляют из него остатки жидкости, просто спустив ее.
  3. Емкость отсоединяют от водопроводной и перепускной трубы, если последняя имеется. На данном этапе не будет лишним участие помощника.
  4. Крепежные болты откручивают и затем снимают старое устройство. Делают демонтаж осторожно, чтобы не упустить тяжелое изделие и не повредить поверхность кафельного покрытия или чашу унитаза.
  5. Освободившееся место очищают под монтаж новой конструкции. Желательно полностью избавиться от ржавчины и остатков цементного раствора. Поверхность под установку должна быть ровной и без малейших дефектов.

После завершения выполнения всех описанных этапов демонтажа приступают к подготовке материалов. До того, как к унитазу прикрепить бачок новой модели, необходимо проверить, в каком состоянии находится остальная сантехника и инженерные коммуникации.

При этом следует обратить внимание на некоторые элементы конструкции:

  1. Чаша унитаза. Даже, если запланирована замена только бачка, необходимо быть уверенным в правильной установке основного элемента сантехнического прибора. Для этого с помощью строительного уровня проверяют правильность его расположения. При наличии больших отклонений, крен желательно устранить. Особенно это необходимо сделать при монтаже компакт-унитаза, поскольку по причине наклона чаши механизм слива будет функционировать некорректно. Заодно перед установкой сливного бачка на унитаз не помешает обследовать качество подсоединения оборудования к канализационной системе.
  2. Проложенные коммуникации. На данном этапе подготовительных работ необходимо уточнить расположение и состояние водопроводной подводящей трубы, которую потом потребуется перекрыть. Заодно нужно рассчитать длину гибкого шланга, с помощью которого бачок будет подключен к водопроводу. Также следует определиться с дополнительным включением в систему шарового крана или отводов для подачи воды.
  3. Сливной бачок. После того, как емкость осмотрена на предмет отсутствия дефектов, а все комплектующие элементы имеются в наличии, следует убедиться, что они подходят для проведения монтажа. Длина крепежных изделий и гибкого шланга для воды должна обеспечить надежное соединение, а муфты и прокладки соответствовать своим размерам. Также не помешает проверить комплектность и работоспособность арматуры. Необходимо убедиться, что все материалы и инструменты имеются в распоряжении под рукой и тогда на процесс монтажа уйдет меньше времени и сил.

Для того, чтобы смонтировать сливную емкость, требуется немного инструментов, при этом большинство из них всегда имеются в домашнем хозяйстве у владельцев недвижимости, которые привыкли и предпочитают выполнять ремонтные работы собственноручно.

Потребуются:

  1. Для установки своими руками на унитаз бачка типа компакт необходимы только гаечные ключи — цилиндрический торцевой или плоский рожковый или накидной. Вместо рожкового можно задействовать переставной или плоскогубцы, а торцевого — составной или монолитный. Ключи применяют с целью затягивания болтов.
  2. Когда предстоит выполнять монтаж сливных устройств других видов, будут также нужны — рулетка, строительный уровень и карандаш для нанесения разметки под крепежные отверстия, перфоратор или дрель и молоток для монтажа дюбелей под болты.
  3. При подсоединении перепускной трубы дополнительно потребуется применение разводного ключа, подходящего под величину диаметра соединительной муфты.
  4. Для обеспечения водонепроницаемости мест соединений следует иметь в распоряжении силиконовый герметик и уплотняющую ленту, а для профилактики коррозии металлических деталей, которые контактируют с водой, специальную смазку.

Перед тем, как подсоединить бачок к унитазу, нужно не забыть перекрыть центральным вентилем поступление воды.

Особенности внутренних механизмов для разных бачков

При самостоятельном выполнении крепления сливного устройства заниматься установкой внутренней арматуры приходится в основном собственноручно. Этот процесс для большинства современных моделей интуитивно понятен и особых проблем не доставляет.

В любом случае справиться с процессом монтажа внутреннего механизма слива поможет прилагаемая к нему инструкция. Чтобы с ним разобраться, далее будет рассмотрена упрощенная схема и различные нюансы крепления.

Внутренняя арматура для компакт-унитазов

Механизм, расположенный внутри бачка, обычно состоит из двух основных элементов — впускного и выпускного клапанов. Впускную (поплавковую) деталь подключают к водопроводной трубе, служащей для набора сливной жидкости и регулировки ее уровня.

как установить бачок на унитаз

Ее установка производится всего за несколько действий:

  1. Перед тем, как выполнить монтаж механизма, в его внутреннюю полость около наружного входа следует предварительно установить фильтр для поступающей воды или удостовериться, что он был уже укомплектован изготовителем.
  2. Далее приспособление прикрепляют к нижней стенке емкости, согласно инструкции, обязательно надев изнутри уплотнительную прокладку, а снаружи закрепив при помощи специальной гайки, имеющейся в комплекте.
  3. На наружном выходе имеется резьба, к которой после установки смывного бачка на унитаз, подключают гибкий шланг подачи воды.

Выпускной клапан или, как его еще называют, сливной сифон, производят в двух вариантах — одноуровневом или двухуровневом. При открытии клапана первого типа в унитаз спускается вся жидкость, наполняющая бачок, а во втором случае пользователь сантехники сам решает, частично или полностью освободить всю емкость.

Сам сифон состоит из трех частей:

  • соединительная чаша;
  • основной механизм;
  • кнопка срабатывания.

крепление бачка унитаза

Монтаж выполняют аналогично установке впускной конструкции:

  1. Нижнюю деталь, сделанную в виде поддерживающей чаши, помещают в сливное отверстие бачка. Одновременно используют силиконовую или резиновую прокладку и фиксирующую гайку.
  2. После того, как емкость закреплена, к нижней детали обычным поворотом с защелкиванием прикрепляют основную поршневую систему.
  3. Завершающим действием, когда уже крышка установлена, выполняют монтаж кнопочного узла.

Ранее уже говорилось, что после выбора компакта перед креплением бачка к унитазу, нужно убедиться, что все гайки и прокладки, которые потребуются в процессе работы, имеются в наборе.

В случае, когда качество прилагаемых материалов и деталей, по какой-либо причине не устраивает, поскольку изделие относится к среднему классу или экономному варианту, их лучше заменить. Например, вместо резиновых прокладок можно применить силиконовые.

Но подобную модернизацию осуществляют исключительно прежде, как установить сливной бачок на унитаз, выверяя по образцу соответствие приобретенных новых деталей и основных узлов сливного механизма.

Арматура для навесных бачков

Обычно внутренняя конструкция автономной емкости от компакта отличается наличием  вывода впускного клапана на боковую стенку с использованием спускного узла рычажного типа. По этой причине измененным оказывается вид поплавкового элемента и устройство спускового клапана. Но в результате процесс монтажа не является сложным и домашнему умельцу остается следовать указаниям, прописанным в прилагаемой инструкции.

как крепится бачок к унитазу

Внутренний механизм встроенных бачков

Если приобретен подвесной унитаз, укомплектованный бачком скрытого типа, нужно знать, что он имеет большое преимущество, которое заключается в отсутствии необходимости производить установку внутренней арматуры в сливную емкость.

как установить сливной бачок на унитаз

Потребитель приобретает полностью собранную конструкцию и ему остается лишь подсоединить к передней панели двойную кнопку. Про этот этап будет рассказано далее при описании технологии монтажа бачка.

Проведение основных монтажных мероприятий

После завершения подготовительных мероприятий и сборки внутреннего механизма, следует разобраться с тем, как правильно установить сливной бачок на унитаз или соединить его с чашей сантехники. Монтаж каждого варианта сливной емкости имеет свои нюансы. К конкретному случаю необходимо подбирать одну из трех пошаговых схем, которая больше всего подходит.

Крепление бачка к компакт-унитазу

Самой простой в реализации считается инструкция, как поставить сливной бачок на унитаз-компакт, к его полке. До установки и закрепления емкости собирают сливной клапан. На его нижнюю часть надевают уплотнитель конусообразной формы, развернув его вниз сужающей частью.

Чтобы прикрепить бачок к компакт-унитазу не требуется полный набор инструментов и можно вполне обойтись без посторонней помощи:

  1. Сначала во внутреннюю часть емкости вставляют и прикрепляют определенные детали арматуры, как было ранее описано.
  2. На специальную полку в форме выступающей части помещают уплотнитель. Если правильно затянуть крепежные болты, прокладка герметично закроет соединительное отверстие для слива, но для повышения надежности ее дополнительно обрабатывают силиконовым клеем.
  3. На унитазе сливную емкость располагают так, чтобы прокладка установилась под нижней точкой слива — выпускного клапана, а отверстия под соединительные болты в бачке и чаше совпали.
  4. Пластиковые шайбы и конусовидные прокладки из резины надевают на болты конусом вниз, затем продевают их в оба отверстия, а далее натягивают другой комплект из плоских резиновых прокладок и пластмассовых шайб. Гайки закрепляют вручную.

установка бачка на унитаз своими руками

Поскольку крепеж нужно затянуть достаточно сильно, а вручную это сделать не получится, следует воспользоваться инструментами — гаечными ключами. Для подкручивания головки болта сверху задействуют торцевой ключ, одновременно придерживая гайку снизу рожковым или накидным.

Существует несколько правил, как установить бачок на унитаз — компакт. Не следует чрезмерно усердствовать, выполняя затягивание болтов, так как срок службы уплотнительной прокладки будет тем меньше, чем сильнее окажется нагрузка на нее. Кроме этого, в случае сильного давления болтов на керамическое покрытие бачка на нем могут появиться трещины.

На следующем этапе процесса монтажа следует произвести идеальное выравнивание установленной емкости, применив строительный уровень. Для этого с одной из сторон ослабляют или наоборот подтягивают крепеж. После завершения работ с болтами их головки нужно закрыть пластиковыми насадками или обработать антикоррозийной смазкой.

Удостоверившись, что вся внутренняя запорная арматура для унитаза полностью находится на месте внутри емкости, сверху размещают крышку и помещают на место кнопку водослива. В завершении процесса, как установить смывной бачок на унитаз, выступающий отрезок впускного клапана и водопровод соединяют гибким шлангом с использованием резиновых прокладок.

как установить бачок унитаза

Для обеспечения большей степени надежности можно задействовать паклю или уплотняющую ленту. Клеем в данном случае пользоваться не следует, поскольку возможно потребуется замена шланга.

Когда завершают монтажные работы, требуется произвести проверку герметичности и функционирования спускного механизма на бачке. Для этого сначала включают подачу жидкости в сливной резервуар.

Если в местах нахождения прокладки и стыковки гибкого шланга с впускным клапаном и трубой водопровода не обнаружено недостатков, выполняют пробный слив воды и контролируют возможность протечек. После завершения тестирования системы «унитаз – сливной бачок» она полностью подготовлена к использованию.

Если домашнему умельцу раньше не приходилось выполнять такую работу, как поставить бачок на унитаз, то, возможно, лучшим решением для него станет помощь специалиста с большим опытом.

Нюансы установки автономного бачка

Раньше уже упоминалось, что процесс, как крепить к унитазу бачок навесного типа, более сложен, поэтому без помощника в данном случае выполнить работу будет практически невозможно.

Основные этапы установки:

  1. К сантехническому прибору подсоединяют перепускную трубу, а на стене намечают место, где планируется крепление устройства слива. После этого трубу убирают с унитаза до завершения работ с бачком. Необходимо заранее примерно определиться с высотой размещения сливной конструкции, а точнее с длиной соединительного элемента.
  2. На выбранной высоте размечают точки расположения крепежных изделий, пользуясь рулеткой и уровнем.
  3. Согласно нанесенным отметкам, с помощью перфоратора или дрели создают отверстия и вставляют дюбели.
  4. В сливной резервуар помещают внутренний механизм и подключают перепускную трубу, при этом не забывая о применении герметизирующих прокладок.
  5. Полностью собранный бачок прикрепляют к стене санузла и в подготовленные отверстия закручивают болты.
  6. Перед тем, как подключить бачок унитаза, трубу подсоединяют к сантехническому прибору, а емкость к водоснабжающей системе, одновременно заботясь о том, чтобы соединения получились герметичными.

как крепить бачок к унитазу

Нюансы применения самых разных крепежных элементов и уплотняющих деталей аналогичны тому, как это происходило при предыдущем методе установки. Также проводят испытания смонтированного оборудования.

Процесс сборки бачка встроенного типа

Важным отличием подвесного унитаза со встроенным бачком от ранее описанных сантехнических приборов заключается в наличии общей (единой) инсталляционной системы, представляющей собой каркасную раму. На нее и производят установку всех комплектующих.

Общая схема, поясняющая, как закрепить к унитазу бачок данного типа, состоит из определенных последовательных действий:

  1. Используя поочередное подсоединение основных частей конструкции — сливной емкости, переходника к канализационному выходу и иных элементов — в тестовом режиме определяют наиболее удобное расположение каркасной рамы относительно стен санузла, напольного покрытия и труб канализации. Четкое расположение вертикальных и горизонтальных планок непременно следует выверять при помощи уровня.
  2. После завершения формирования инсталляционной системы на полу и стенах размечают точки нахождения крепежных элементов.
  3. Отверстия в определенных местах делают с помощью перфоратора. Для разных отделочных материалов подходят специальные сверла — для кирпича, бетона и отделочной керамической плитки.
  4. Монтажную раму надежно прикрепляют к стене и полу, задействуя болты на дюбеля или анкерные болты.
  5. На закрепленный на поверхностях каркас монтируют все комплектующие элементы сантехнического оборудование — от бачка до сифона.
  6. Сливной резервуар подключают к системе водоснабжения.
  7. Каркасную раму прикрывают отделочными материалами. Ими могут быть листы гипсокартона с последующим декоративным покрытием, пластиковые панели и многое другое.
  8. В отделочном материале вырезают отверстия и вставляют двойную кнопку для бачка, а далее приступают к подвешиванию сантехнического прибора.

Несмотря на универсальность описанной схемы, в первую очередь необходимо использовать инструкцию к инсталляционной системе. Ее желательно внимательно изучить перед тем, как приступать к выполнению монтажа. Владение информацией, как крепится бачок к унитазу, позволит избежать серьезных ошибок, которые иногда приводят к серьезным финансовым потерям.

На первый взгляд установка бачка к унитазу может казаться сложной, но в действительности такие мероприятия вполне по силам каждому домашнему мастеру при наличии у него желание все делать по дому своими руками. Но конструкция будет функционировать хорошо и выполнять свое предназначение только, если все ее части правильно смонтированы.


устройство, установка, регулировка, ремонт своими руками

Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным клапанами), которую ставят в сливной бачок. Далее и поговорим о том, как самостоятельно, своими руками устанавливать ее, менять, регулировать и ремонтировать.

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Внутреннее устройство

Содержание статьи

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

 Устройство сливного бачка старой конструкции

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство бачка с подачей воды снизу

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Импортная арматура для сливного бачка

Такие системы есть разные:

  • с одной кнопкой
    • вода сливается пока кнопка нажата;
    • слив начинается при нажатии, прекращается при повторном нажатии;
  • с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Монтаж и замена арматуры сливного бачка

Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое. Опишем в деталях весь процесс, в том числе, монтаж новой арматуры.

Как снять крышку с бачка

Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.

Как снять крышку с бачка с кнопкой

Как снять крышку с бачка с кнопкой

Если пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть  две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.

После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.

Демонтаж бачка

Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).

При нижнем расположении подвода воды он находится рядом с крепежными шпильками

При нижнем расположении подвода воды он находится рядом с крепежными шпильками

Далее надо отсоединить бачок от чаши унитаза. Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.

Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.

Сливной бачок снимаем с чаши

Сливной бачок снимаем с чаши

Бачок укладываем на ровную поверхность. В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.

Откручиваем гайку, удерживающую сливной механизм

Откручиваем гайку, удерживающую сливной механизм

Теперь механизм слива воды легко вынимается.

Так выглядит арматура сливного бачка после нескольких лет работы

Так выглядит арматура сливного бачка после нескольких лет работы

Аналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).

Гайка крепления механизма подачи воды

Гайка крепления механизма подачи воды



Это сняли устройство подачи воды в бачок

Это сняли устройство подачи воды в бачок

После этого заглядываем внутрь сливного бачка. Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.

Монтаж арматуры сливного бачка

Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.

На резьбу надеваем прокладку из резины

На резьбу надеваем прокладку из резины

Устройство заводим внутрь емкости, с наружной стороны накручиваем пластиковую гайку. Ее закручиваем, пока возможно, пальцами, затем немного подтягиваем ключом. Перетягивать нельзя — лопнет.

Устанавливаем и закручиваем гайку

Устанавливаем и закручиваем гайку

Герметизация

Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.

Укладываем уплотнительное кольцо

Укладываем уплотнительное кольцо

Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.

Затягиваем крепление

Затягиваем крепление

Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.

Ставим выпускной клапан

В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.

Закручиваем гайку крепления впускного клапана

Закручиваем гайку крепления впускного клапана

Следующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время. Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).

Подсоединяем воду к бачку для унитаза

Подсоединяем воду к бачку для унитаза

Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

  • Отключаем подачу воды, сливаем воду.
  • Откручиваем кнопку.
  • Снимаем крышку. Где находится регулировочный винт

    Где находится регулировочный винт

  • На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
  • Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

  • Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
    • отключить воду, спустить ее,
    • снять спускной механизм, открутив снизу пластиковую гайку;
    • вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
    • установить на место, все подключить и проверить работу.

  • Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Все еще течет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан. Куда класть утяжелитель

    Куда класть утяжелитель

    Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
