Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки

Каждая хозяйка согласится с тем, что наличие вытяжки на кухне – неоспоримое удобство и даже необходимость. Она помогает вовремя избавиться от запахов приготовленной пищи, нормализовать температуру в помещении. Однако, настолько ли сложно сделать кухонную вытяжку своими руками? В статье я расскажу, как сохранить семейный бюджет, построив самостоятельно этот важный кухонный атрибут.

Подготовительные работы

Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.

При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:

• Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
• Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Монтаж вытяжки

Начните работу с составления чертежа кухонной вытяжки и расчета необходимого количества материалов. Выбор материалов для кухонной вытяжки индивидуален в зависимости от предпочтений, но общий список неизменен. Вам понадобится металлический профиль и листы гипсокартона для каркаса вытяжки, отделочные материалы, гофрированная труба для воздуховода и расходники. Рассмотрим подробнее строительство вытяжки своими руками.

• Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.
• Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.

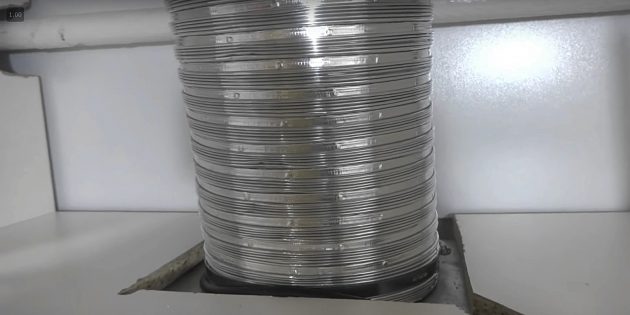

• Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.
• Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

Преобразовать получившуюся пассивную вытяжку в активную легко: установите фильтры и электрический двигатель с вентилятором внутрь каркаса.

Советы по установке вытяжки

Перед началом работы ознакомьтесь с советами специалистов по ремонту, чтобы избежать ошибок во время монтажа.

• Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.
• Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.
• Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.
• Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

Вытяжка для кухни своими руками готова. Не забывайте раз в полгода открывать и очищать короб изнутри от осевшего жира, пыли и ненужного мусора.

Вытяжка на кухне своими руками: Схема и видео монтажа

Каждая хозяйка знает, что во время приготовления пищи на кухне появляются различные запахи, в процессе готовки они чаще всего не доставляют дискомфорта, но запахи могут впитываться в мебель или попросту сохраняться в помещении в течение нескольких дней. Ароматы на кухне иногда смешиваются между собой, что малоприятно для владельца и его семьи, хочется избавиться от них как можно скорее. С данной проблемой с легкостью справляется кухонная вытяжка, которая способна избавить кухню от ароматов подгоревшего мяса, молока, чеснока, тушеных овощей и даже от табачного дыма (актуально для тех, кто предпочитает курить в помещении).

Вытяжка на кухне своими руками

Содержание статьи:

Несмотря на тот факт, что сейчас в продаже имеется огромное количество моделей вытяжек по самым разным ценам, далеко не все хозяева готовы приобрести данный агрегат. Очень часть людей останавливает необходимость правильно установить вытяжку в домашних условиях. Конечно, лучше всего для этой цели вызвать на дом мастера-ремонтника, который справится с этой работой в считанное время, но его работа может обойтись недешево, а вытяжку на самом деле способен установить практически каждый человек самостоятельно и без помощи мастера.

Еще одна проблема, с которой сталкиваются многие домовладельцы, это то, что вытяжка может не подходить по габаритам для той или иной кухни или плиты, она может быть слишком громоздкой и вызывать неудобства при готовке. Многие умельцы нашли выход из этой ситуации, они просто стали делать вытяжку на кухне своими руками, это не только просто, но и позволяет значительно сэкономить, ведь самодельная вытяжка обойдется намного дешевле, чем покупка магазинной, к тому при правильном подходе выглядеть она будет не хуже, а может и лучше дорогой.

Есть пара способов изготовления вытяжки на кухне своими руками, o них поговорим подробнее, сначала нужно разобраться в схеме работы прибора и его типах.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка –  прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома,  перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок.

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

1. Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
2. Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Пожалуй, можно упомянуть еще один простой вариант создания такого прибора, который не пользуется такой уж популярностью. Если у вас дома над плитой или варочной поверхностью есть кухонный шкафчик, то вытяжку можно сделать прямо в нем. Достаточно внутри шкафчика установить гофротрубу и электровентилятор, они будут работать по тому же принципу. Но у данной «вытяжки» есть ряд недостатков. Во-первых, выглядит такой прибор не очень эстетично, а во-вторых, шкаф над варочной поверхностью есть далеко не у всех.

Лучше пойти более сложным и в то же время более продуктивным путем, а именно изготовить вытяжку на кухне своими руками из гипсокартона. Это потребует чуть больше времени и сил, но и результат будет впечатляющим.

Для изготовления своими руками куполообразной вытяжки на кухне пассивного типа вам понадобятся:

1. гипсокартон (лучше брать влагостойкий, это важно, он будет основным материалом, с помощью которого будут изготовлены короб для воздуховода  и непосредственно сам купол)
2. обычный профиль из оцинкованного металла (нужен для купола и каркаса короба)
3. уголок (для оформления углов в вытяжке)
4. простая гофрированная труба (нужна для воздуховода)
5. различные крепежные элементы
6. обыкновенная краска или шпатлевка (для отделки купола)
7. любой изоляционный материал (нужен для обертывания гофротрубы)

Есть еще и ряд инструментов, который понадобится для работы непосредственно с гипсокартоном, он есть у всех, кто раньше занимался подобной работой:

1. перфоратор
2. шуруповерт
3. специальные ножницы для металла
4. уровень и рулетка ( в идеале уровень должен быть лазерный)
5. обычные кисти и шпатели

При наличии всего перечисленного можно приступать к работе.

Изготовление вытяжки на кухне своими руками из гипсокартона

Для начала нужно разметить помещение кухни, не стоит забывать o том, что нужно дополнительное место для воздуховода, впоследствии он будет скрыт в коробе вытяжки. Стоит обратить внимание на то, где у вас на кухне находится вентиляционное отверстие, от этого зависит, где будет расположен воздуховод, он может быть симметричен коробу или же располагаться в стороне, нужно это учесть. Если в будущем вы планируете устанавливать гипсокартонный потолок, то на этом этапе часть воздуховода можно не убирать, позже он будет скрыт под обшивкой потолка.

Когда этот этап завершен, можно приступать к изготовлению каркаса для кухонной вытяжки.

1. На стену крепим обычный профиль из оцинкованного металла, уровень при этом должен отмечать нижнюю часть поверхности короба. Для крепления профиля нужно использовать анкера
2. На уже нанесенной разметке на потолке устанавливаем наш стартовый профиль. Если короб в будущем будет изогнутым, то над креплением его нужно надрезать и изогнуть в нужном нам направлении
3. От первого профиля устанавливаем вниз несколько вертикальных, крепим их к первому профилю с помощью саморезов устанавливаем на уже получившиеся подвесы еще один профиль, тем самым завершаем формирование непосредственно каркаса
4. На нижнюю часть ставим поперечные планки, позже эти планки будут обшиты

После всех этих манипуляций короб готов, теперь можно приступить к непосредственному изготовлению корпуса вытяжки:

1. Из стартового профиля необходимо изготовить нижнюю раму для будущей вытяжке, закрепить ее на стенах кухни, при этом раму в идеале нужно крепить в нише, если ее нет, то боковые части нужно будет дополнительно крепить к самой конструкции
2. Теперь из основного профиля нужно изготовить элементы, соединить с нижней рамой



3. Далее нужно придать жесткость всей конструкции, следует усилить боковые части перемычками из профиля

Основная часть работы сделана, нужно только соединить короб воздуховода и вентиляционное отверстие, не забудьте предварительно проверить наличие тяги в системе. Если не хотите, чтобы в процессе работы воздуховод шумел, его нужно обшить любым звукоизоляционным материалом, например, ватином.

Остался завершающий этап, а именно обшивка нашей будущей вытяжки гипсокартоном.  Для этого нужно:

1. Короб воздуховоды и сам каркас обшиваем гипсокартоном
2. Улы вытяжки защищаем уголком



3. Всю полученную конструкцию нужно шпатлевать, при помощи шпатлевки мы придаем вытяжке более эстетичный внешний вид и маскируем стыки листов и места крепления





4. Осталось только покрасить вытяжку в любой понравившийся цвет или же отделать любым удобным способом, например, маленькой декоративной плиткой

После всех манипуляций вытяжка готова. Стоит отметить, что при желании можно сделать вытяжку активного типа, для этого достаточно на входе в воздуховод внутри корпуса установить электровентилятор и подключить его к сети. Главным достоинством данного метода является то, что можно сделать вытяжку абсолютно любой конструкции и размера.

Изготовление кухонной вытяжки своими руками из фанеры

Есть еще один вариант самостоятельного изготовления вытяжки для дома, в этом случае получится сделать именно активный вариант, то есть вытяжку с электровентилятором. Но этот способ для многих может оказаться более затратным, так как в первую очередь понадобится уже существующая покупная вытяжка в рабочем состоянии.

Если у вас как раз есть такая, или же этот способ кажется вам просто более удобным, то этот вариант для вас. Также можно приобрести уже устаревшую, но рабочую модель, или же приобрести самую недорогую новую.

Этапы по изготовлению активной вытяжки из фанеры:

• На основе старой вытяжки делаем базу, а именно нижнюю раму с вытяжной решеткой и двигателем. Стоит отметить, что на данном этапе конструкция скорее всего будет выглядеть не лучшим образом, но не стоит беспокоиться, так как позже все это будет скрыто
• На уже полученную базу нужно установить элементы каркаса, изготовить их нужно предварительно из фигурных планок. Стоит отметить, что форма самого каркаса может быть абсолютно произвольной по желанию, нужно только учесть, что внутри купола будет размещен воздуховод



• Из тонких фанерных листов вырезаем наши стенки нашего купола для будущей вытяжки и оклеиваем ими весь каркас. Рекомендовано для более точного и аккуратного склеивания использовать специальные струбцины, лучше выбирать струбцины из резины или пластмассы



• Далее нужно дождаться момента, когда клей полностью высохнет и полимеризуется
• После этого шлифуем купол из фанеры, обязательно обрабатываем его шпатлевкой
• Можно окрасить вытяжку в любой понравившийся нам цвет или украсить любым другим интересующим способом
• Осталось закрепить полученную вытяжку на стене, в идеале должны остаться крепления от старой вытяжки, соединить ее с воздуховодом и при желании замаскировать место крепления

Видео — вытяжка на кухне своими руками

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата.  Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это. К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание.

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

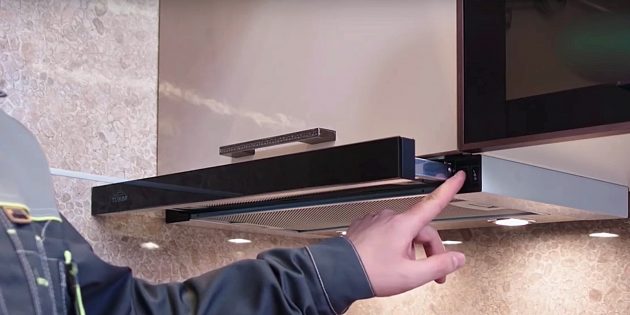

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

• Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное



• Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности



• Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который  освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

Вытяжка для кухни своими руками: фото, схемы, монтаж, подключение

В процессе приготовления пищи газовой варочной плитой выделяются вредные, нежелательные продукты горения, отрицательно влияющие на организм человека. При длительном нахождении в помещении с повышенным содержанием канцерогенов резко снижается работоспособность, ухудшается самочувствие, повышается риск развития опасных заболеваний. Кухонная вытяжка является решением такой проблемы.

Для крупногабаритных квартир, ресторанов, столовых покупают стандартную заводскую технику и устанавливают ее. В маленьком помещении после ремонта или при смене дизайна можно смастерить вытяжку для кухни своими руками. При соблюдении описанных рекомендаций процесс самостоятельного изготовления не займет много времени, труда и средств.

Похожие статьи:

Функции кухонной вытяжки

Каждый час в помещениях, используемых для приготовления пищи, должен происходить 10-кратный обмен воздуха, для осуществления которого выполняют следующее:

1. Помещение необходимо очищать от вредных примесей, образующихся в результате тепловой обработки продуктов.
2. Поверхность плиты тщательно обрабатывают моющими средствами.
3. Хозяин квартиры должен обязательно сделать вытяжку на кухне.

Кухонная конструкция выполняет следующие функции:

• защита потолка, стен и мебели от попадания копоти и жирной пыли;
• очистка и фильтрация воздуха;
• улавливание дыма, запаха, возникающих в результате горения;
• удаление испарений, исходящих от плиты;
• предотвращение распространения вредных канцерогенов в смежные комнаты.

Такое оборудование на кухне часто является элементом дизайна. Каркасы выполняют из дерева, стекла, гипсокартонных листов или фанеры в разных формах и с декором, что напрямую влияет на устройство кухонной вытяжки.

Схема кухонной вытяжки

как сделать кухонную вытяжку в квартире

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

• мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
• издаваемый шум – от 40 до 70 децибел;
• безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
• наличие жировых фильтров;
• наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные – 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг

Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

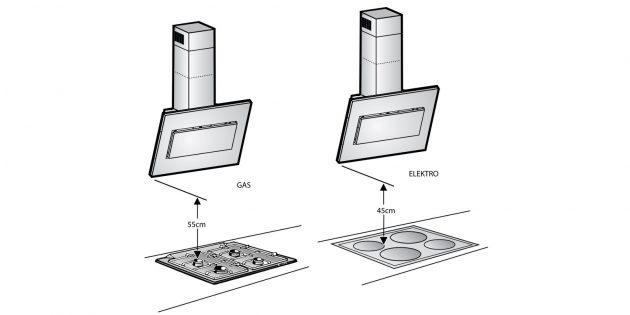

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Видеоролик об установке оконного приточного клапана:

Варианты вытяжки в частном доме

Как в общественных постройках, так и в частных домах применяют разные виды систем вентиляции. Отличаются они предназначением, способом активации воздушного потока и продвижения воздушных масс. Вентиляционную систему, предназначенную для подачи в дом чистого воздуха, называют приточной.

Конструкция, функция которой заключается в удалении отработанного воздуха за пределы помещения, имеет название вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. В этом случае происходит смешивание части воздуха, выводимого из комнаты, с наружными холодными воздушными массами с дальнейшим нагревом этой смеси до установленной температуры и обратной подачи ее в помещение.

Все моменты, касающиеся устройства вентиляционной системы следует продумать еще на этапе подготовки к строительству собственного дома (+)

Движение воздуха возникает в результате процессов, протекающих естественно за счет вытеснения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с весом более легким из помещения.

Поток в такой системе движется с небольшой скоростью, поскольку вес теплой и холодной массы отличается на небольшую величину. Воздуховодный канал вентиляции с естественным побуждением нерационально использовать, если его длина по горизонтали превышает 8 м.

Более эффективной является система с искусственной активацией воздушного потока, обеспечивающейся работой вентиляторов. Воздуховоды в этом случае имеют большую длину и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Оправдан этот вариант для зданий большой площади.

Существует деление на системы канальные и бесканальные. В первом случае воздух перемещается по каналам и воздуховодам, во втором — организованное перемещение воздуха отсутствует. В этом случае приходится открывать оконные фрамуги, двери. Естественная вентиляция создает более комфортные условия жильцам дома.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

• устойчивость к ржавчине;
• простота сборки;
• низкая стоимость;
• гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
• малый вес, благодаря которому гораздо проще осуществить монтаж;
• отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

• алюминий является простым и универсальным материалом;
• изделия стоят дешево;
• быстрый и простой монтаж;
• конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

• Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
• Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
• Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

• Относительная дешевизна.
• Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
• Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

• для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
• для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
• большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
• для герметизации каналов потребуется использование специальных средств;
• в процессе эксплуатации ощущается сильный шум.

Чем кухонные вытяжки отличаются от систем кондиционирования

Между кухонными вытяжками и кондиционерами есть существенная разница. Как известно, системы кондиционирования поглощают воздух из помещения и возвращают в холодном или теплом виде. Такой воздух очень сухой и вредный для здоровья, поскольку из квартиры не удаляются различные запахи, микробы и углекислый газ, который образуется при выдохе.

Между кухонными вытяжками и кондиционерами есть существенная разница.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность. В то время как кухонная вытяжка удаляет воздух с вредными веществами и бактериями, тем самым поддерживая здоровую и свежую атмосферу квартиры.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность.

Обратите внимание! Если на кухне установлен кондиционер, то в обязательном порядке должна быть вентиляционная система для поддержания естественного воздухообмена

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

• Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
• Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
• Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Как спрятать вытяжной трубопровод?

Аккуратный монтаж воздуховода не является гарантией попадания его конструкции в концепцию дизайнерского оформления кухни

Особенно если он собирался из привлекающей внимание блестящей гофры. Декорирования или маскировки смонтированной конструкции в этом случае не избежать

Более подробно читайте тут.

Основными способами, чтобы скрыть трубу, являются:

1. Заранее предусмотренный специальный гипсокартонный или пластиковый короб.
2. Натяжные и подвесные потолочные конструкции, которые также помогают скрыть наружные элементы других проведенных инженерных коммуникаций.
3. При возможности трубу пропускают через подготовленную нишу в подвесной мебели.
4. Закрыть коммуникации помогают фальш-панели с декором мебельного фасада или примыкающей стены. Обычно их крепят или устанавливают на подвесные блоки кухонной мебели.

Как сделать вытяжку своими руками?

Разобравшись, как работает вытяжка на кухне, можно изготовить прибор собственными руками. Проще всего сделать вытяжное устройство тем, у кого над плитой находится шкаф кухонного гарнитура. Тогда в него просто устанавливают электрический вентилятор, который подключают к гофрированной трубе. Воздуховод одним концом подсоединяют к вентиляционному каналу на кухне.

Поскольку шкафы над плитой есть не в каждом доме, лучше сделать самодельную вытяжку из гипсокартона или фанеры. Такой вариант станет настоящим украшением интерьера, будет хорошо справляться с возложенными на него функциями.

Вытяжка из гипсокартона

Для изготовления пассивной куполообразной вытяжки понадобится следующее:

• влагостойкий гипсокартон;
• оцинкованные металлические профили;
• перфорированные уголки для оформления мест соединения;
• крепежные приспособления;
• гофрированный воздуховод;
• шпатлевка;
• краска;
• изоляционный материал для гофротрубы;
• перфоратор;
• ножницы по металлу;
• шуруповерт;
• рулетка;
• уровень;
• шпатель;
• кисть;
• карандаш и линейка.

Последовательность изготовления кухонной вытяжки из ГКЛ:

1. Сначала стену помещения размечают, отметив место установки вытяжки, участки прокладки короба воздуховода.
2. Затем приступают к изготовлению каркаса. На стене закрепляют оцинкованные металлические профили. Их крепят на дюбели с саморезами или анкеры. На потолке по разметке закрепляют стартовый профиль.
3. К стартовому элементу прикрепляют вертикальные стойки. Для фиксации используют саморезы по металлу. Внизу закрепляют поперечные планки для жесткости конструкции.
4. Нижнюю раму вытяжки собирают из стартового профиля. Ее фиксируют на стене при помощи анкеров.
5. Из несущей планки делают каркас вытяжки, закрепляют его на установленной раме. Для жесткости конструкции боковые стенки усиливают перемычками.
6. После изготовления каркаса ставят гофрированный воздуховод, присоединив один его конец к вентиляционному каналу в стене.
7. Каркас обшивают гипсокартоном. Все места соединения листов и установки саморезов шпаклюют. Внешние углы укрепляют перфорированными уголками, закрепленными на шпаклевке.
8. Вытяжку красят в подходящий к интерьеру цвет.

В итоге получилась вытяжка пассивного типа. Чтобы изготовить ее активную разновидность, достаточно внутри корпуса к другому концу воздуховода присоединить электровентилятор. Его подключают к сети электропитания, поэтому на этапе сборки прокладывают кабель.

Вытяжка из фанеры

В этом варианте понадобятся почти те же материалы и инструменты, но за исключением ГКЛ и металлических профилей. Вместо них для сборки каркаса используют фанеру и деревянные рейки. Также пригодится ручная пила или электролобзик, дрель и саморезы по дереву. Всю конструкцию изготавливают на основе старой работающей вытяжки или нового недорогого агрегата.

Порядок изготовления вытяжки из фанеры:

1. Нижнюю раму делают по габаритам имеющейся кухонной вытяжки. Базу изготавливают из деревянных брусков или реек.
2. Из толстой фанеры вырезают фигурные планки по форме будущей поверхности. Их закрепляют саморезами на ранее изготовленной базе. Можно использовать не фигурные, а обычные планки. Выбор зависит от конфигурации купола.
3. По габаритам каркаса из тонкой фанеры вырезают стенки вытяжки. Заготовками обшивают конструкцию. Их клеят или крепят на саморезы.
4. Далее поверхность шлифуют, шпаклюют и красят.
5. Сначала на стене помещения закрепляют вытяжку, а потом на ней и стене фиксируют изготовленный купол.
6. Сверху прокладывают гофрированный воздуховод. Одним концом его закрепляют на вытяжке, а вторым – подключают к вентиляционному каналу в стене. Воздуховод тоже скрывают за коробом, изготовленным из фанеры и реек.
7. Прибор подключают к электроснабжению и проверяют его работу.

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

Первый этап – подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат.
Второй этап – нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.

Третий этап – создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов.
Четвертый этап – завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном.
Пятый этап – формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля.
Шестой этап – присоединение воздуховода к вентиляционной системе

Это делается при помощи трубы гофрированного типа. Важно! Чтобы вытяжка работала с минимальным шумом, воздуховодную трубу следует обернуть материалом с повышенным уровнем звукоизоляции. Если вы проверили вашу вентиляционную систему и знаете о ее неисправности, следует обратиться к специалистам. Они прочистят каналы, что, в свою очередь, обеспечит в будущем хорошую тяговую силу в вентиляции.
Этап седьмой – отделка

Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Для этого вам понадобится приобрести модель вытяжки небольшой стоимости или найти старый агрегат, который еще вполне сносно работает.

Изготовление кухонной вытяжки своими руками. Способ №1

Этап №1. Первым делом, необходимо наметить место на стене для будущей вытяжки. Пространства нужно немало, ведь вам необходимо разместить не только вытяжку, но и воздуховод.

Воздуховод по внешнему виду не совсем привлекателен, поэтому его чаще всего прячут в коробе. Короб изготовляют из гипсокартона или того материала, из которого был произведен весь кухонный гарнитур.

Проще всего будет тому хозяину, у которого вентиляционное отверстие расположено прямо над плитой. Если же отверстие устроено в стороне — нужно заранее разметить положение короба для воздуховода.

Обратите внимание: если в ходе ремонта вы планируете подвесной потолок, то существенную часть воздуховода можно спрятать под обшивкой потолка. Дизайн вытяжки очень сказывается на интерьере всей кухни

Дизайн вытяжки очень сказывается на интерьере всей кухни

Чтобы воздуховод не создавал слишком громкие шумы, его можно обвернуть ватином или любым другим звукоизоляционным материалом.

Этап №2. После того как вы определились с расположением воздуховода, можно приступать к изготовлению каркаса для него.

Последовательность изготовления каркаса:

1. Отметьте нижнюю часть поверхности короба для воздуховода на стене; по уровню нижней части, прикрепите на стену стартовый профиль, который изготовлен из оцинкованного металла.
2. Далее прикрепите на потолок стартовый профиль. Помните, на потолке есть ваша разметка.

Если короб для воздуховода планируете не ровный, а кривой линией, короб нужно надрезать и согнуть перед креплением.

1. От начального профиля опустите вниз несколько вертикальных элементов основного профиля. При этом прикрепляйте их к начальному профилю, используя саморезы.
2. На ваши новые подвесы установите еще одну панель начального профиля.

В конце этого этапа нижнюю часть профиля оборудуйте поперечными планками, затем обшейте их гипсокартоном.

Ваш короб готов, можно приступать непосредственно к самой вытяжке.

Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость

Этап №3. На этом этапе приступайте к изготовлению корпуса вытяжки.

Последовательность изготовления корпуса вытяжки:

1. Возьмите стартовый профиль и смастерите из него нижнюю раму вашей будущей вытяжки. Затем закрепите ее на стене кухни.

Рама очень легко крепится, если вы устанавливаете вытяжку в нишу. Если же нет — боковые элементы рамы прикрепите к коробу.

1. Из основного профиля вырежьте части каркаса будущей вытяжки и соедините их с нижней рамой.
2. Чтобы конструкция была более надежной и жесткой ее можно немного обезопасить: усилите боковые части вытяжки поперечными планками из профиля.

Теперь ваш каркас готов.

Присоедините воздуховод к вентиляционному отверстию. Но перед этим обязательно проверьте присутствие тяги в системе.

Затем приступайте к отделке купола гипсокартоном.

Этап №4. Отделка вытяжки.

Последовательность отделки вытяжки:

1. Корпус вытяжки и короб воздуховода обшейте гипсокартоном.
2. Углы обязательно защитите металлическим перфорированным уголком.
3. Всю конструкцию отделайте шпаклевкой. Замаскируйте все стыки гипсокартона и места, где размещается крепеж.
4. Теперь вы можете покрасить вытяжку в любой, желанный вами цвет или отделать любым другим способом.

Ваша вытяжка готова.

Дизайн стандартной вытяжки для кухни

Мы представили вам инструкцию пассивной вытяжки, но у нее есть одно незаменимое преимущество: ее очень легко преобразовать в активную вытяжку. Достаточно лишь установить внутри корпуса электродвигатель и подключить устройство к электропитанию.

Производительность вытяжки

Для того чтобы работоспособность кухонной вытяжки сохранялась на протяжении очень долгого времени важно правильно и своевременно проводить чистку. Важно раз в полгода проводить генеральную чистку всего прибора

Сегодня есть разные средства, которые позволяют без особых затруднений удалить гарь и слой жира. Во время генеральной чистки рекомендуется разобрать систему и просмотреть все детали.

Вытяжка рециркуляционного типа должна чиститься также. При этом стоит проводить замену всех систем фильтрации

Загрязненный фильтр не в состоянии качественно очищать воздух, поэтому важно проводить своевременную замену

Монтаж корпуса вытяжки и прокладка воздуховодов

https://youtube.com/watch?v=AvKk79fCsQo

Плоские вытяжки циркуляционного типа, оснащенные угольным фильтром, встраивают в шкафчик кухонного гарнитура или крепят к стене. Если монтаж агрегата затруднен из-за наличия газовой трубы или выступов в стене, используются шпильки. Они вкручиваются в стену так же, как и дюбели, но вытяжка крепится на нужном от стены расстоянии.

Наружный обратный клапан после установки герметизируют. Затем вставляют уже утепленную стальную трубу вентканала в отверстие в стене. Внутри трубу герметизируют и крепят на 4 дюбеля квадратным элементом.

Далее монтируют внутреннюю часть воздуховода:

1. Делается разметка.
2. Высверливаются отверстия в потолке или стене, крепятся подвесы.
3. Фиксируются элементы конструкции.
4. Герметизируются стыки силиконовым герметиком.

Воздуховод укутывается любым шумоизолятором и зашивается пластиком или гипсокартоном.

Устанавливаем короб

Скрыть неприглядные коммуникации поможет пластиковый, деревянный или гипсокартонный «чехол». Пластик монтируется над навесными шкафами или под самым потолком. Материал имеет нормальную жесткость, малый вес и достаточно просто монтируется.

Дерево подходит не для каждого интерьера и используется редко. Гипсокартон крепится на каркас из реек или металлического профиля. Преимущество последнего варианта в том, что тот может выступать как декоративный элемент. В качестве декора используется лепнина, софиты или контурная подсветка.

В большинстве случаев воздуховоды скрываются именно гипсокартонным коробом. Рассмотрим пошагово процесс его монтажа:

1. Делаем разметку.
2. Высверливаем отверстия и забиваем дюбели для быстрого монтажа.
3. Крепим профиль при помощи саморезов.
4. Углы вытяжного канала закрываем под металлический уголок.
5. Соединяем конструкцию поперечными рейками.
6. Когда каркас готов, крепим вырезанные по размеру фрагменты гипсокартона. Для этих целей вполне достаточно будет потолочного материала, который имеет наименьшую толщину и, соответственно, малый вес.

Далее остается зашпаклевать короб универсальным составом и выполнить декоративную отделку.

Если вы решили встроить в гипсокартонный короб софиты, об этом стоит позаботиться еще на этапе крепления ГКЛ. Под патроны вырезают отверстия, проводят коммуникации, систему проверяют на работоспособность и только потом короб полностью зашивают.

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

• убирают кухонную утварь, текстиль и предметы декора;
• накрывают мебель и технику;
• застилают плотной тканью пол в районе монтажа;
• освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

1. Островные – над плитой, расположенной в центре комнаты.
2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

• ПВХ;
• полипропилена;
• полиуретана;
• виниуретана;
• пластика;
• полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

1. Высверливают отверстие в стене для установки станины.
2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
3. Крепят станину к стене и устанавливают перфоратор.
4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Самодельная кухонная вытяжка

В этой статье вы сможете узнать о том, как самостоятельно сделать вытяжку для кухни в несколько не самых сложных этапов.

Материалы и инструменты, использованные автором для создания кухонной вытяжки:
-тонкая мебельная фанера толщиной 4 мм
— деревянные бруски с квадратным, прямоугольным и круглым сечением
-багетная и угловая планки
-декоративная деревянная решетка
-клей ПВА
-шпатлевка и грунтовка для дерева
-серпянка строительная
-саморезы
-затирка и плиточный клей
-краска матовая белого цвета
-лобзик электрический
-ножовка
-шуруповерт
-сверла для дерева
-различная наждачная бумага
-струбцины столярные
-кисти и малярный валик
-рулетка
-карандаш
-картон
-большой стальной угольник
-степлер строительный
-отвертка крестовая
-нож

Подробное описание изготовления кухонной вытяжки:

Автор столкнулся со следующей проблемой: при заказе нового кухонного гарнитура место под вытяжку было рассчитано непропорционально ей. Можно было бы купить новую вытяжку, но в основном они все имеют стандартизированные размеры и получались либо чуть больше, либо чуть меньше, чем нужно. Но самый большой минус в том, что даже если найти вытяжку нужного размера, то не факт, что она будет гармонично смотреться с остальным кухонным гарнитуром.

Поэтому было решено изготовить вытяжку на кухню самостоятельно. Таким образом, решив сразу и проблему с нестандартным размером и дизайном вытяжки для новой кухни.

В качестве основных компонентов для деталей самодельной кухонной вытяжки была использована вытяжка чешского производства. Ее корпус имеет форму пирамиды и неказистый дизайн, поэтому было решено изготовить для нее новый корпус.

Шаг первый: создание эскизов.

Перед созданием корпуса для новой вытяжки, автор сделал несколько набросков эскизов того, как она должна будет выглядеть.

Поиск различных решений для сборки вытяжки:

Шаг второй: основа для вытяжки.

Когда все основные технологические решения для создания и сборки новой кухонной вытяжки были найдены, автор сразу же перешел к работе над ней. Из-за того, что приходилось работать в обычных условиях, а не в мастерской, где можно было бы использовать различные специальные станки и оборудование, работа шла довольно долго и кропотливо.

Для начала была собрана основа для вытяжки, ее портал.

Затем портал был обрамлен купленной планкой багетной и угловой соответственно.

Шаг третий: создание каркаса вытяжки.

Для того чтобы придать вытяжке форму необычного дизайна, который задумал автор, он изготовил столярный каркас согласно ранее приведенным эскизам.

Шаг четвертый: вырезание и подготовка стенок.

Затем были изготовлены шаблоны для стенки будущей вытяжки. Для их изготовления использовался тонкий картон.

После чего уже по полученным шаблонам из фанеры были вырезаны сами стенки для вытяжки.

Они были тщательно отшлифованы и покрыты грунтом.

Шаг пятый: установка стенок.

После подготовки стенок, автор приступил к их закреплению на каркасную основу корпуса вытяжки. Данный процесс потребовал особенной аккуратности.

Далее стыки стенок были проклеены серпянкой, зашпатлеваны и зашкурены поверхности для их дальнейшей покраски.

Шаг шестой: декорирование внешней части вытяжки и ее установка.

После этого автор приступил к декоративному оформлению полученной вытяжки. Для придания надлежащего вида вытяжка была окрашена, а на ее портал был установлен небольшой резной бордюрчик.

После этого вытяжка была готова, осталось только установить ее на законное место. Под выбранным местом крепления вытяжки была уложена плитка. После чего автор прикрепил вытяжку к стене.


В заключение скажу, что данная самодельная вытяжка даже попала на обложку одного из журналов посвященных самоделкам «Сам себе мастер»

Автор: Александр Серебряков

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

• Вытяжка;
• воздуховоды;
• фланец для вентканала;
• герметик;
• кромочный профиль для ДСП;
• хомуты;
• шуруповёрт;
• лобзик;
• ножовка по металлу;
• дрель;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• шило;
• циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

Вытяжка на кухню своими руками с нуля

Каждая женщина проводит огромное количество часов на кухне. Жарка, парка и разнообразная готовка на всю семью. Для того, чтобы во время приготовления пищи любая женщина чувствовала себя комфортно, существует огромное множество кухонных оборудований, которые облегчают жизнь любой хозяйке. Одним из необходимых компонентов любой кухни является вытяжка.

Трудно представить, что еще совсем недавно не в каждом доме стояла такая нужная вещь, без которой невозможно обойтись в современном мире.

Вы только представьте, как часто нужно было делать уборку. Отмывать мебель и стены от копоти и жирового налета, которые оседали на всей площади кухни, да и если забывали закрыть дверь, то и по всему дому. Ведь эти испарения оседали и на шторы, люстры, да и на все что есть в доме! Кроме того, продукты горения, которые возникают при приготовлении еды на газовой плите, очень сильно влияют на здоровье человека.

Вытяжка кухонная решает все вышеописанные проблемы. Она улавливает все запахи, которые образуются при приготовлении пищи, не давая им распространиться по всему дому или квартире. Поэтому, благодаря именно данному оборудованию, вся семья может спокойно собраться на кухне поесть или что-либо обсудить и неприятный запах не будет никому мешать. Вытяжка не фильтрует запахи на приятно пахнущие или нет, она просто все удаляет. Поэтому, когда на кухне работает вытяжка, лучше оставлять двери в нее не запертыми, чтобы помещение проветривалось.

Поэтому хочу вам представить статью о том, как изготовить вытяжку своими руками.

Итак, для работы автору данного мастер-класса понадобились такие составляющие, как:
Гипсокартон, металлические профиля, разнообразные крепежные приспособления — шурупы, саморезы, болты, анкеры, гофрированная воздухоотводная труба труба, и ватин.



Для начала определился с местом, где у него будет расположена вытяжка, где будет проложен вытяжной канал, труба и так далее. Создается из профилей верхний корпус, по которому будет проходить гофрированная воздуховодная труба.

Далее крепятся горизонтальные опоры из профиля. Им при креплении нужно уделить максимум внимания, так как на них ляжет основная нагрузка всей вытяжки.

Далее строится каркас вытяжки из профилей. В верхнем листе гипсокартона вырезаем отверстие под трубу.

Соединяем и крепим концы профилей. Добавляем дополнительные ребра жесткости на каркас вытяжки.



Теперь гофрированная труба укладывается в подготовленную ранее конструкцию. Трубу необходимо предварительно обернуть ватином. Сделать это нужно тщательно, как как из-за потока воздуха может создаваться вибрация и шум.

Обшиваем всю оставшуюся часть каркаса вытяжки гипсокартоном. Следующий шаг — замазать все неровности, заштукатурить и покрыть всю конструкцию краской.

В конечном итоге у автора вышла вот такая вытяжка. Не нужно ни тратить деньги на ее покупку, ни за установку. А если в нижнюю ее часть вделать лампы, то будет достаточно удобно. Также можно встроить часы с таймером, чтобы было удобно засекать время приготовления пищи.

Всем удачи, море творческих идей и успехов в их реализации.



Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться
