Приспособление для Заточки Сверл Своими Руками: 2 Варианта

приспособление для заточки сверл своими рукамиприспособление для заточки сверл своими руками

Заточенные свёрла – это необходимость для любых слесарных работ. Однако правильно их точить умеют немногие, — это целая наука. Что же делать новичку?

Изготовить приспособление для заточки сверл своими руками. Конечно, заточка будет не такой качественной, как ручная, однако свёрла со своими функциями справляться будут.

Чтобы заточить сверло, нужно точно выдержать угол наклона его режущей части, который составляет около 120 градусов. В этом и заключается суть приспособления, — зафиксировать сверло и соблюсти этот угол.

Приспособу для заточки можно изготовить как из металла, так и из дерева. Отличие заключается в их долговечности.

Содержание:

Приспособа из двух гаек и болтаПриспособа из двух гаек и болта

Приспособа из двух гаек и болта

Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.

Для работы понадобится:

back to menu ↑

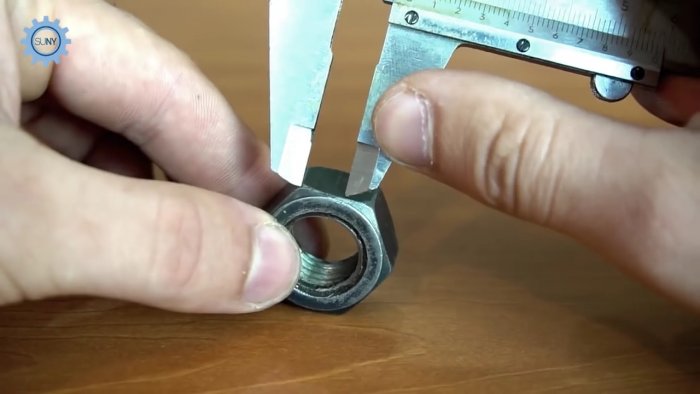

Шаг №1 — разметка гайки

Разметка гайкиРазметка гайки

Разметка гайки

Делаем посадочное гнездо для сверла.

Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

back to menu ↑

Шаг №2 — режем по разметке

Режем по разметкеРежем по разметке

Режем по разметке

1

Заготовку зажимаем в тисках, и по разметке производим рез болгаркой.

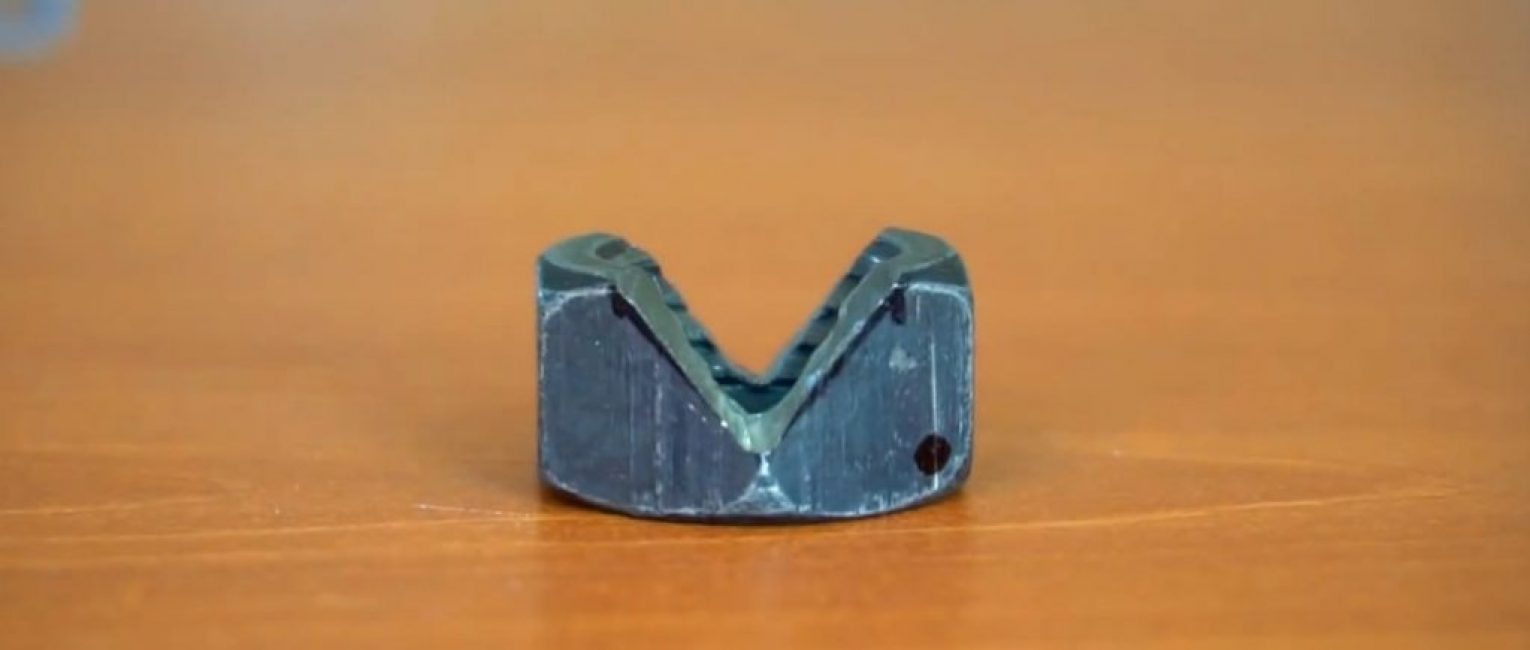

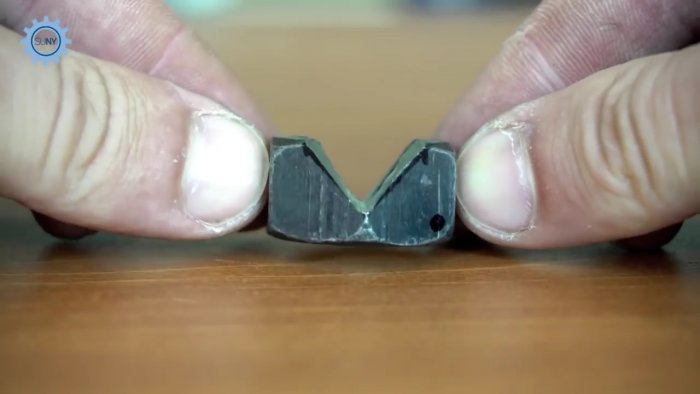

Гайка с выпиленным пазом для сверлаГайка с выпиленным пазом для сверла

Гайка с выпиленным пазом для сверла

2

В итоге должно получиться так, как показано на фото выше.

back to menu ↑

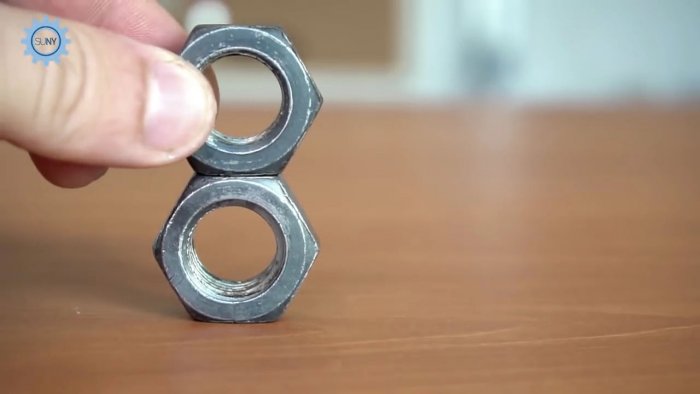

Шаг №3 — подготовка второй гайки

Вторая гайка на размер меньшеВторая гайка на размер меньше

Вторая гайка на размер меньше

Накладываем сверху вторую гайку меньшего размера.

back to menu ↑

Шаг №4 — свариваем гайки

Свариваем гайки друг с другомСвариваем гайки друг с другом

Свариваем гайки друг с другом

1

Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

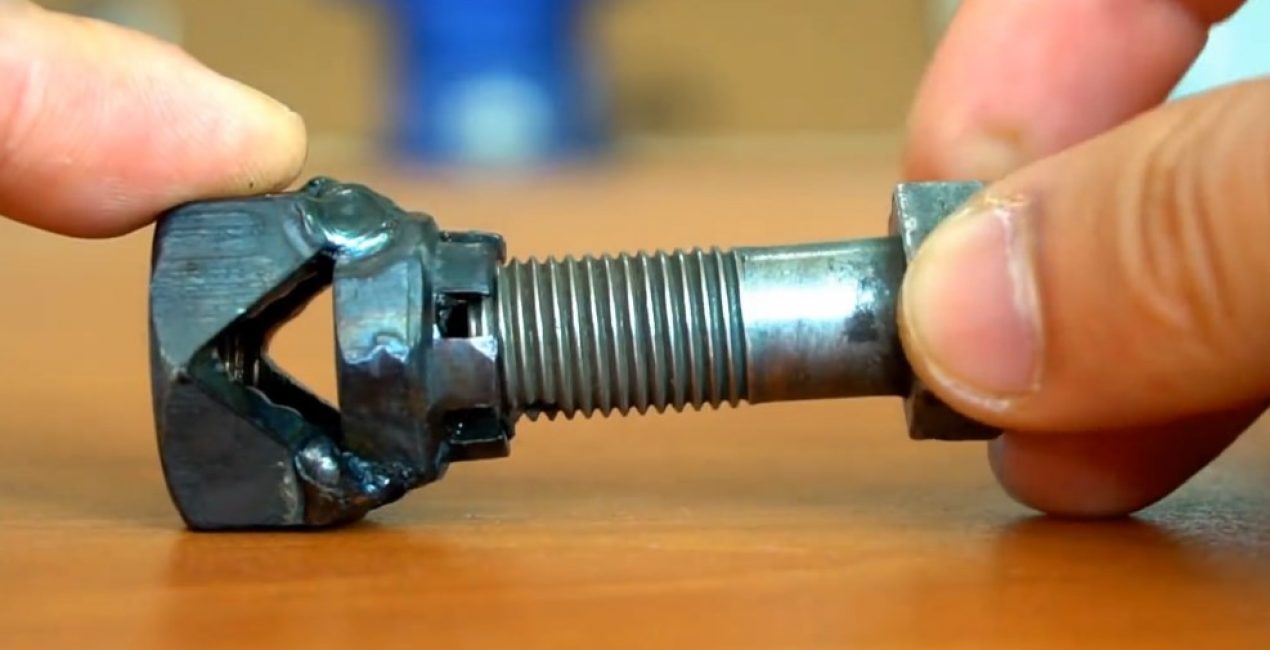

Приспособа готова к работе
Приспособа готова к работе

Приспособа готова к работе

2

В целую гайку вворачиваем болт. Приспособление готово к использованию.

back to menu ↑

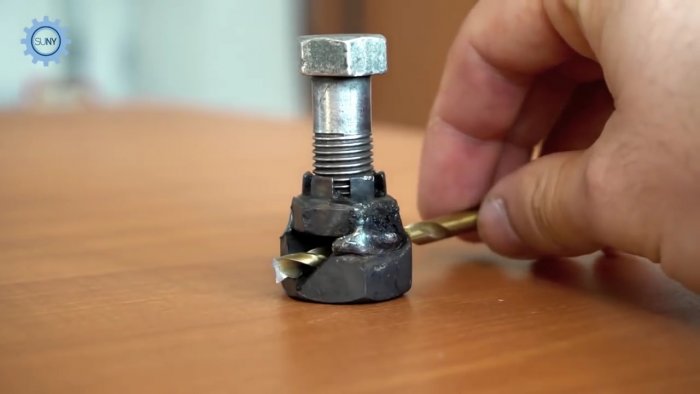

Шаг №5 — вставляем сверло

Вставляем сверлоВставляем сверло

Вставляем сверло

Вставляем сверло в приспособление и фиксируем его болтом так, чтобы его кончик немного выступал за грани гайки с пазом.

back to menu ↑

Шаг №6 — точим граней

Точим согласно граней гайкиТочим согласно граней гайки

Точим согласно граней гайки

1

Затачиваем сверло на наждаке или болгарке. Грани гайки стараемся не стачивать.

Заточка сверла оконченаЗаточка сверла окончена

Заточка сверла окончена

2

Сверло заточено. Угол в 120 градусов выдержан.

back to menu ↑
ВИДЕО: Приспособление из металла для заточки сверл
back to menu ↑

Способ №2 – приспособа из дерева

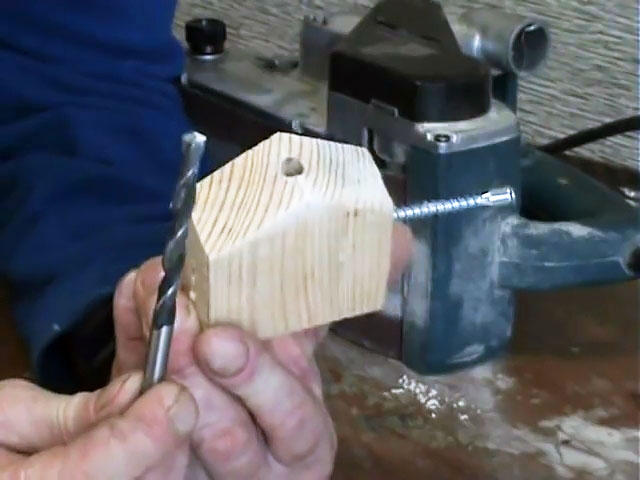

Приспособление для заточки из деревянного брускаПриспособление для заточки из деревянного бруска

Приспособление для заточки из деревянного бруска

Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

Для изготовления приспособления из дерева понадобиться:

  • деревянный брусок толщиной около 2см
  • саморез или евроболт
  • сверло
  • транспортир
back to menu ↑

Пошаговая инструкция

  • Брусок центруют, — с торца делают разметку по диагоналям
  • По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
  • Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
  • Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла
back to menu ↑

Как пользоваться?

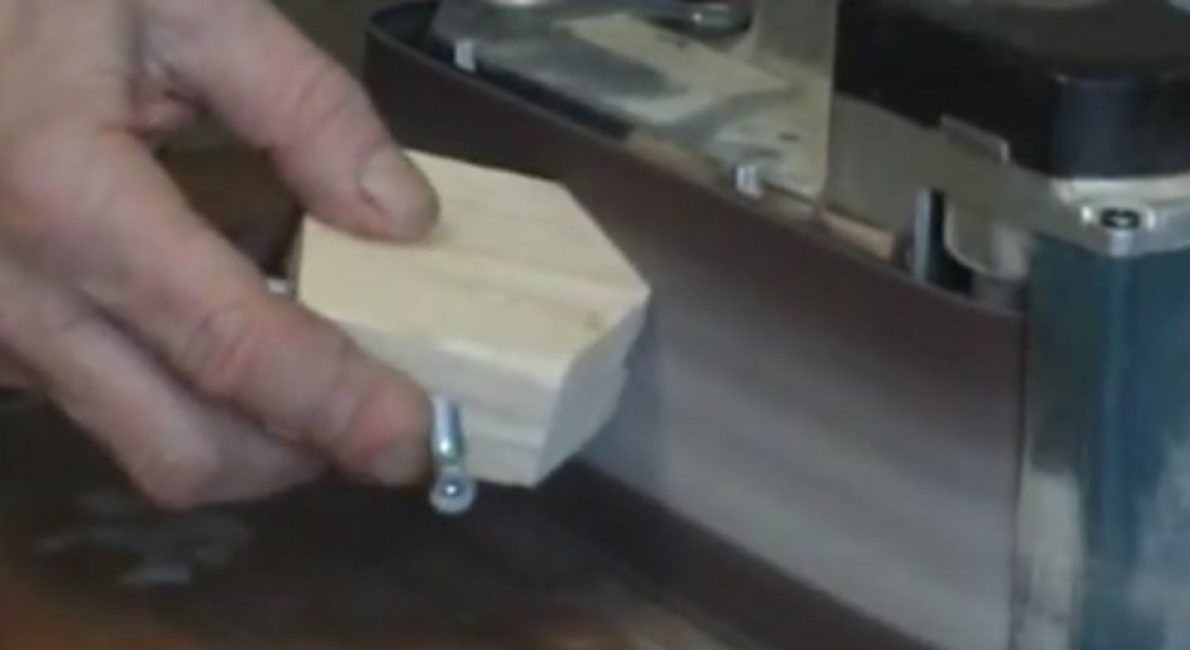

Заточка на ленточном гриндареЗаточка на ленточном гриндаре

Заточка на ленточном гриндаре

В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.

Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.

В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.

back to menu ↑
ВИДЕО: Приспособление из дерева для заточки сверл

Приспособление для заточки свёрл своими руками: инструкция по изготовлению

Как известно, промышленность выпускает отдельные сверла по металлу и по дереву, между ними существуют значительные отличия. Перед тем как изготавливать приспособления для заточки инструментов, необходимо знать, какие требования предъявляются к режущим кромкам. Не понимая физических процессов резания, не зная параметров углов и, главное, почему для каждого материала имеется свой угол заточки сверла, невозможно сделать приспособление. В связи с этим считаем важным для всех мастеров краткую техническую информацию о сверлах.

Сверла

Сверла

Важно. Сразу предупреждаем, что универсального приспособления для заточки всех видов сверл в природе не существует. Такой агрегат не могут сделать даже на самых современных промышленных предприятиях, не говоря уже о кустарных условиях.

Мы дадим инструкцию изготовления приспособления лишь для наиболее используемых и простых с технической точки зрения режущих инструментов.

Приспособление для заточки свёрл

Приспособление для заточки свёрл

Вне зависимости от конкретного назначения и вида все сверла по дереву имеют острый наконечник, он удерживает центр при начале сверления. Металлические такого наконечника не имеют, оно просто бы не выдержало значительных усилий. Центровка отверстия достигается за счет кернения поверхности.

Сверла по дереву

Для изготовления сверл применяются низкокачественные дешевые стали, режущие кромки рассчитываются на небольшие усилия. В зависимости от назначения различаются несколько видов инструментов.

Тип сверла Технические характеристики и назначение
Спиральное

Спиральное

Может иметь диаметр 3–50 мм, при помощи буравчика на конце центруется отверстие и фиксируется сверло. Он имеет резьбу, что облегчает усилие подачи, часть нагрузки берет на себя буравчик. Боковые режущие кромки в виде спирали, за счет такой конструкции значительно улучшается процесс удаления деревянных опилок из глубоких отверстий.
Винтовые

Винтовые

Вне зависимости от особенностей заточки режущих плоскостей боковые грани имеют форму винта. Такие сверла внешне очень похожи со сверлами для металла. Разница только в качестве стали и наличии на конце острого наконечника.
Перьевые

Перьевые

Самые простые и дешевые, применяются для сверления отверстий в тонких пиломатериалах. Качество отверстий низкое. Стенки имеют очень большую шероховатость, а точность не отвечает современным жестким требованиям.
Сверло Форстнера

Сверло Форстнера

Сложная инженерная конструкция, используется для высверливания специальных точных крепежных отверстий. Главные преимущества – специальная конструкция минимизирует выделение тепловой энергии, сверло и материалы не перегреваются. Это очень важно на предприятиях с массовым промышленным производством. Для них производительность оборудования играет важную функцию.
Кольцевые

Кольцевые

Могут называться коронками, высверливают отверстия большого диаметра. Рекомендуется применять на материалах небольшой толщины.
Зенкерные

Зенкерные

Специальные сверла для сверления отверстий под метизы с потайными головками. Имеют возможность регулировки глубины отверстий.

Как видно из таблиц, есть большое разнообразие сверл по дереву, некоторые могут стоить больших денег. Но самостоятельно заточить их невозможно, не позволяют особенности конструктивных решений.

Сверла по металлу


Их часто используют и по дереву, эти инструменты можно считать универсального использования. Сверла по металлу изготавливаются из очень качественных и очень дорогих высоколегированных сталей. Периодическая заточка в разы увеличивает сроки эксплуатации режущих инструментов, улучшает процесс высверливания и повышает качество поверхности и геометрии отверстий.

Сверло по металлу

Сверло по металлу

Профессионалы настоятельно рекомендуют покупать только качественные режущие инструменты торговых марок RUKO, BOSCH, HAISSER.

Набор сверл по металлу

Набор сверл по металлу

Почему отечественные намного хуже по качеству, ведь еще лет сорок тому назад наша инструментальная промышленность занимала ведущие мировые позиции? За несколько десятилетий мы безнадежно отстали от мировых производителей, у нас нет ни научного потенциала для разработки новых сплавов и технологий обработки металлов, нет среднего машиностроения для производства самого современного оборудования, не вкладываются финансовые средства в научные разработки.

Дорогие сверла по металлу имеют очень сложную и точную крестовую заточку, дополнительно обрабатываются по методу сеточной заточки. Поверхности покрываются специальными очень дорогими металлами и сложными сплавами для минимизации сил трения, лучшего отвода стружки, уменьшения нагрева. Каждая режущая кромка контролируется минимум по двум углам.

Сверла по металлу Haisser

Сверла по металлу Haisser

Цены на набор сверл по металлу

Набор сверл по металлу

Самодельные приспособления для заточки сверл никогда не смогут заточить сложные режущие поверхности, они не в состоянии полностью восстановить первоначальные технические свойства инструментов. Лучшее, на что можно надеяться – несколько улучшится процесс резания в сравнении с полностью тупым сверлом. Но он всегда будет намного хуже, чем у нового инструмента с заводскими заточками.

Инструкция по изготовлению приспособления для сверл большого диаметра

На таком приспособлении можно заточить ржущие кромки сверл диаметром более 5 мм. Мастер должен быть профессиональным сварщиком и иметь практические навыки выполнения слесарных работ по металлу.

Приспособление позволяет устранять проблемы, возникающие при ручной заточке.

  1. Заточка вручную требует довольно много времени. Чем больше заточка – тем выше вероятность перегрева режущей кромки. Это очень негативно сказывается на прочности, при высокой температуре происходит изменение кристаллизации стали, обратный процесс можно сделать только в производственных условиях. Появляется замкнутый круг: мягкие кромки быстро тупятся, их надо часто точить, ручная заточка становится причиной перегрева. Сверло перекалено

    Сверло перекалено

    Так выглядит перегретое сверло

    Так выглядит перегретое сверло

  2. Быстро уменьшается длина сверла. Если заводское приспособление снимет доли миллиметра в зависимости от сложности повреждений, приспособление не более миллиметра, то при ручной заточке длина сверла за один раз может уменьшаться сразу на несколько миллиметров. Сроки пользования сокращаются, не все отверстия таким сверлом уже можно сделать.   Заточка сверла своими руками

    Заточка сверла своими руками приводит к быстрому уменьшению рабочей длины

  3. Режущие кромки расположены не по центру сверла. Режущие кромки расположены не по центру сверла

    Режущие кромки расположены не по центру сверла

    Как следствие, отверстие неровное, сверло может сломаться. Выход – опять точить и пытаться выровнять центр. Если получится с первого раза, то сверло станет короче примерно на миллиметр, если нет, то последствия еще более печальные.

    Слом сверла

    Слом сверла

    Как вытащить застрявшее сверло из дрели

    Как вытащить застрявшее сверло из дрели

Существует два выхода из такого положения – покупать заводское оборудование или пытаться изготовить его самостоятельно. Конечно, для большой мастерской лучше покупать станок, вложенные средства быстро окупятся и начнут приносить прибыль за счет реализации готовой продукции. Обыкновенному мастеру приобретать заводское оборудование нет экономического резона, вложенные деньги начнут приносить прибыль в очень отдаленной перспективе. Намного лучше сделать элементарное приспособление со всеми его реальными недостатками, но почти бесплатно. Цена работы только потерянное время.

Цены на станки и приспособления для заточки инструмента

Станки и приспособления для заточки инструмента

Порядок изготовления

Шаг 1. Подготовьте материалы. Вам понадобится кусочек листовой стали толщиной 3–4 мм, два отрезка трубы, один диаметром 3/4″ , второй 1″. Угольник с шириной полки 32 мм и 25 мм, болтики М10 гайки к ним.

Подготовленные материалы

Подготовленные материалы

Шаг 2. Отрежьте уголок 32 мм длиной 120 мм. Болгаркой уберите посередине металлический отлив, он формируется во время горячего проката металла.

На внутреннем сгибе болгаркой спилен отлив

На внутреннем сгибе болгаркой спилен отлив

Добейтесь такого положения, чтобы уголок 25 мм входил внутрь уголка 32 мм. Он не должен шататься, соприкасаться могут лишь боковые стенки, угловые грани пусть имеют зазор. За счет этого два уголка будут плавно и без шатаний скользить, что очень важно для самодельного приспособления.

Плотное соприкосновение уголков

Плотное соприкосновение уголков

Шаг 3. От уголка 25 мм отрежьте кусочек длиной 180 мм. Заготовки для скользящих направляющих готовы, они во время заточки подают сверло к камню точила.

Шаг 4. Приступайте к изготовлению фиксатора сверла. Оно делается из двух трубок. Одна длинная диаметром 3/4″, на ней устанавливаются направляющие и основание. Второй отрезок трубы Ø 1″ переделается под муфту фиксации положения отдельных элементов приспособления в выбранном положении. Длина тонкой трубы примерно 50 мм, короткой примерно 30 мм. Размены произвольные, они никакого влияния на работоспособность приспособления не оказывают.

Один отрезок трубы должен плотно входить в другой

Один отрезок трубы должен плотно входить в другой

Распил длинного отрезка трубы

Распил длинного отрезка трубы

Шаг 5. На торце короткого отрезка болгаркой надо вырезать нишу под уклоном 7–12°, к ней в дальнейшем будет привариваться уголок 32 мм. Это стандартный параметр положения плоскости режущей кромки сверла. Работайте очень внимательно, для сверла по металлу каждый параметр имеет важное значение. От вышеуказанного завысит глубина резания. Конечно, на нее влияет не только угол, но и скорость вращения сверла и величина подачи патрона.

Вырезана ниша под уголок

Вырезана ниша под уголок

Угол между двумя режущими плоскостями сверла должен быть ≈ 110°. Каждый материал имеет незначительные отличия, но большинство мастеров в быту пользуется одними сверлами и для алюминия, и для стали, и для пластика, и для дерева. На производстве это имеет значение, там большие нагрузки на сверла.

Угол между двумя режущими плоскостями сверла

Угол между двумя режущими плоскостями сверла

Приварите к трубе уголок, следите, чтобы его не повело. Вначале делайте прихватки, а только после их остывания накладывайте основной сварочный шов.

Приварен уголок

Приварен уголок

Шаг 6. Короткую трубку дюймового диаметра разрежьте вдоль оси, сделайте зазор шириной примерно 5 мм. Мы выше уже упоминали, что она будет зажимать длинную трубку, находящуюся внутри и фиксировать в заданном положении.

Приступайте к изготовлению металлического хомута. Делается он в несколько этапов.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

  1. Одну гайку приварите у кромки разреза. Чтобы металл не повредил резьбу, вкрутите болт и на него накрутите хотя бы еще одну гайку. Лучше закрыть всю резьбу.   Приварена гайка

    Приварена гайка

  2. Подготовьте небольшую упорную пластинку и высверлите в ней отверстие под болт. Диаметр отверстия должен быть примерно на миллиметр больше диаметра болта.  К пластинке приварите вторую гайку. Во время работы в обеих гайках должен быть вкрученным болт, в противном случае очень трудно выдержать соосность. Приварите к трубке пластинку. Приварена пластинка и вторая гайка

    Приварена пластинка и вторая гайка

Шаг 7. Изготовьте площадку под приспособление. Делается она из листового железа, размеры примерно 65×100 мм. Как мы уже упоминали, точные параметры не даются, они никакого значения не имеют. Площадка должна быть такой, чтобы приспособление без проблем размещалось у точила – это единственное требование.

Приварена пластина-основание

Приварена пластина-основание

Шаг 8. Примерно выставьте положение трубок на своем наждаке, сверло должно легко достать до точильного круга. Приварите хомут к площадке.

Важно. В связи с тем, что окружность трубы должна двигаться во время сжимания, небольшой по длине шов нужно накладывать только с противоположной вырезу стороны.

Проверьте функциональность механизма. Немного затяните болтик, угольник должен застопориться. Все в норме – продолжайте изготовление приспособления для заточки сверл.

Проверка функциональности

Проверка функциональности

Проверка положения сверла

Проверка положения сверла

Шаг 9. Подготовьте направляющую, к ней фиксируется сверло во время заточки. Направляющая – угольник 25 мм. Вначале следует установить зажимное устройство для сверла. Отрежьте от угольника кусочек длиной примерно 20 мм, просверлите в нем отверстие и приварите гайку.

Гайка и болтик

Гайка и болтик

Не забывайте, что во время приваривания гайки резьба должна защищаться вкрученным болтом. Приварите элемент к угольнику. Теперь наше устройство уже приобретает нормальный вид, сверло может фиксироваться в нужном положении и двигаться по прямой линии под выставленным углом по направлению к камню наждачного станка.

Готовое приспособление для фиксации сверла

Готовое приспособление для фиксации сверла

Приспособление приварено к основной направляющей

Приспособление приварено к основной направляющей

Но для того чтобы плоскости режущих кромок располагались точно по центру сверла, надо сделать ограничитель хода. Его задача – контролировать длину спиливания с каждой стороны сверла. Еще один плюс такого устройства – уменьшается величина разового стачивания во время точения, что оказывает положительное влияние на длительность пользования инструментом. Ограничитель изготавливается в несколько этапов.

Снизу приварен ограничитель хода

Снизу приварен ограничитель хода

  1. Сзади приварите гайку, в нее будет вкручиваться болт. Он устанавливает максимальную длину сверла.
  2. Сбоку уголка приварите еще одну гайку, вкрутите в нее болт. Именно он ограничивает длину спиливания сверла.
Как выглядит приспособление для заточки сверл

Как выглядит приспособление для заточки сверл

Как пользоваться приспособлением

  1. Струбцинами зафиксируйте приспособление на столе с наждаком. Контролируйте расстояние, оно должно позволять точить сверла.
  2. Отпустите зажимной хомут, установите сверло, найдите угол заточки. Выдумывать ничего не надо, медленно вращайте приспособлением до тех пор, пока плоскость сверла не будет плотно прилегать к камню.
  3. Затяните задний болт и закрутите контргайку.
  4. На боковом приспособлении выставьте зазор примерно миллиметр, затяните сверло.
Заточка сверла

Заточка сверла

Заточенное сверло

Заточенное сверло

Инструмент правильно установлен, можно начинать точить. После того как одна кромка готова, освободите зажим. Поверните сверло на 180° и повторите все операции в указанной последовательности. Не трогайте только ограничительный болт, он должен позволять снимать такую же длину сверла, как и при первом заходе.

Проверка степени заточки

Проверка степени заточки

Ровное отверстие - показатель хорошего качества заточки сверла

Ровное отверстие — показатель хорошего качества заточки сверла

Видео — Приспособление для заточки сверла на болгарке

За счет приспособления для заточки сверл можно существенно улучшить качество отверстий, исключить появление овала или больших шероховатостей. Кроме того, острыми сверлами легче работать, в разы увеличивается срок их эксплуатации. Такими сверлами без проблем делаются отверстия в довольно тонких заготовках. Все сверла перед изготовлением стола для фрезера также предварительно затачивались на самодельном оборудовании. А как изготавливался стол можно прочитать на страницах нашего сайта.

Как быстро сделать приспособление для заточки сверл

От заточки сверла зависит не только быстрота и качество сверления, но и техника безопасности. Вручную заточить сверло на глаз могут лишь профессиональные инструментальщики, все остальные обязательно или сделают неправильный угол режущих кромок, или сделают площадки полукруглыми, или сделают их неодинаковыми и сместят центр сверла. Все перечисленные ошибки приводят к тому, что работать таким инструментом невозможно.
Как быстро сделать приспособление для заточки сверл
Есть много советов изготовления специальных приспособлений в домашних условиях, в принципе они неплохо справляются со своими задачами. Но имеют один общий недостаток – для изготовления надо быть неплохим слесарем и сварщиком, а такими знаниями обладают далеко не все. Кроме того, сам процесс требует довольно много времени. Мы предлагаем очень простое и универсальное решение, потребуется не более 10–20 мину, а качество заточки будет полностью отвечать стандартам.

Что понадобится для приспособы


Следует подготовить деревянный брусок примерно 100×50×30 мм, обыкновенное сверло, школьный угольник, карандаш, евровинт или любой иной длинный элемент с резьбой по дереву.

Процесс изготовления


Найдите на торце прямоугольного бруска центр, просверлите в нем сквозное отверстие. Пользоваться можно обыкновенной дрелью. Если есть сомнения в своих навыках, то найдите центр на противоположном торце, с его помощью можно контролировать вертикальность отверстия. Это очень важное условие. Если его не выполнить, то режущие кромки сверла после заточки не будут одинаковыми.
Под углом 120 градусов отрежьте два угла бруска. Предварительно надо провести две линии под углом 30 градусов, пересекаться они должны точно по центру, это также важное условие. Последствие невыполнения – центр сверла сместится в сторону, во время сверления инструмент будет бить. Срез должен быть строго перпендикулярным к плоскостям. Для контроля также проведите линии и с обратной стороны бруска, потом по ним можно поправлять срез на шлифмашинке. На вершине должен быть угол 120 градусов, это универсальный размер для сверл по металлу.
Как быстро сделать приспособление для заточки сверл
При точении сверло вставляется в отверстие, для его фиксации в заданном положении можно пользоваться евровинтом. На боковой грани надо просверлить отверстие соответствующего диаметра до соединения с центральным отверстием. На этом работы по изготовлению приспособы закончены.

Как пользоваться


Перед заточкой сверла вставьте его в отверстие. Выставьте режущие плоскости точно по граням бруска с выступом примерно миллиметр. Все зависит от степени повреждений режущих кромок. Прочно зажмите инструмент евровинтом.
Как быстро сделать приспособление для заточки сверл
Проложите на бок шлифовальную машинку с бесконечной лентой и аккуратно заточите грани. Желательно начинать с центра и постепенно прижимать приспособу всей поверхностью к шлифшкурке, при касании дерева заточка прекращается. Затем все действия повторяются с другой стороны.
Как быстро сделать приспособление для заточки сверл

Заключение


Практика показала, что такая приспособа отлично работает, но при соблюдении двух условий:
  • Точить надо на исправных инструментах, не имеет значение, это болгарка, шлифовальная машина или точило. Абразивный элемент не может иметь биения, в противном случае никакая приспособа не поможет.
  • Если из-за недостаточного опыта во время заточки снимается довольно много бруска, то периодически надо проверять его угол.

Как быстро сделать приспособление для заточки сверл
Еще одно преимущество – если приспособление сделано под диаметр 10 мм, то с его помощью можно восстанавливать кромки сверл диаметра 8–10 мм. Изготовьте их несколько с разными диаметрами под все используемые сверла.
Как быстро сделать приспособление для заточки сверл

Смотрите видео


Как сделать лучшее ручное приспособления для заточки маленьких сверл по металлу в домашних условиях — простые приспособы, чертеж заточного станка

06Дек

Содержание статьи

  1. В какой момент необходимо затачивать инструмент
  2. Покупные устройства для заточки сверл
  3. Советы по изготовлению кондуктора для заточки сверла самостоятельно
  4. Специфика затачивания с различной формой режущей кромки
  5. Какие углы должны быть для работы с разными материалами
  6. Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности
  7. Требования безопасности
  8. Работаем с бетонным инструментом
  9. Как заточить сверло по металлу: приспособление на дрель
  10. Сферы применения
  11. Как подобрать насадку
  12. Порядок сборки упора для заточки сверл
  13. Многообразие изделий
  14. 3 простых устройства и для дрели – видеоинструкции

Чтобы всегда не покупать новый расходный материал для токарного станка и сверления, можно воспользоваться лучшие ручные и автоматические приспособления (точила) для заточки маленьких и больших сверл по металлу в домашних условиях, а как сделать точилку своими руками, расскажем в этой статье.

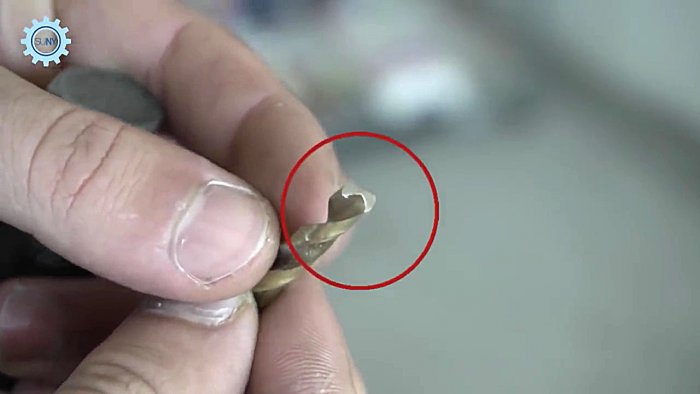

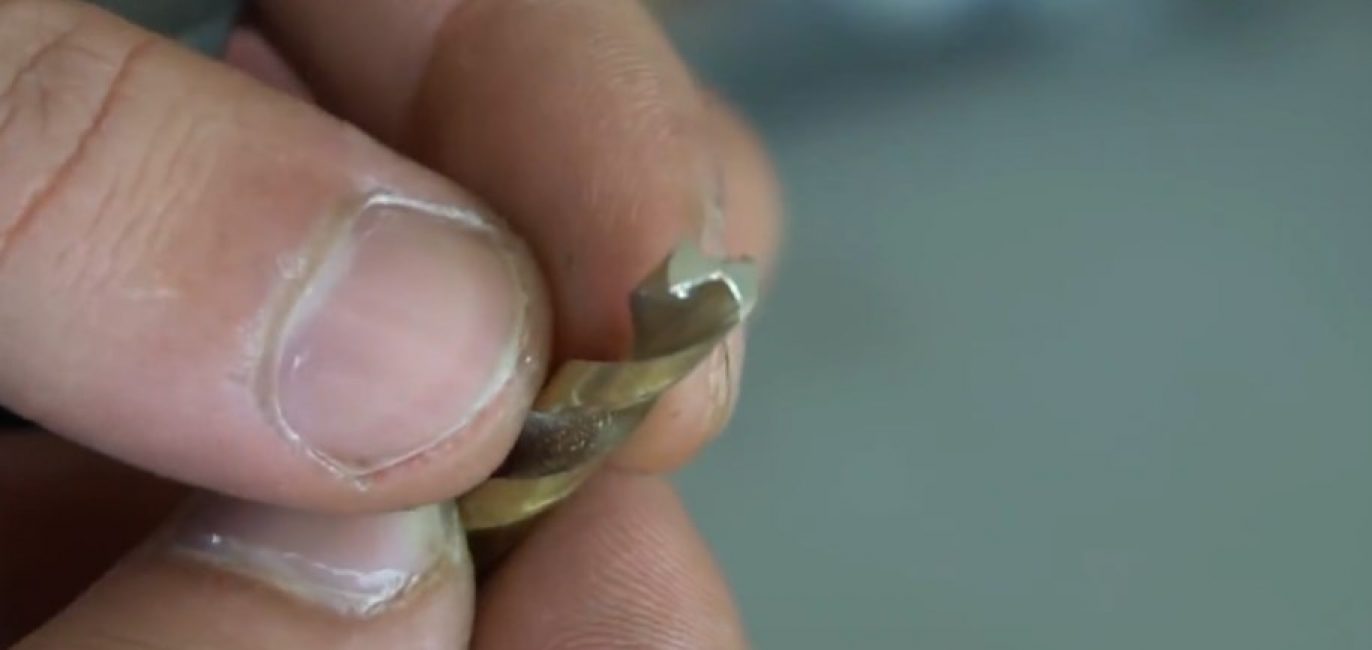

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

  • издается посторонний звук – скрип, свист;
  • происходит быстрый нагрев;
  • полученное отверстие обладает низким качеством, на нем есть зазубрины;
  • стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

Покупные устройства для заточки сверл

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

  • экономичность – изготовить его можно из подручных материалов;
  • приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
  • уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

  • со стандартным набором режимов по классическим размерам;
  • с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Советы по изготовлению кондуктора для заточки сверла самостоятельно

Нюансы и особенности:

  • новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
  • работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
  • ручной привод неэффективен, понадобится подключение движка;
  • обязательно предварительное составление чертежа;
  • на схеме необходимо отразить размеры и способы крепления.

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

  • одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
  • цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с наждаком для заточки сверл

Часто бывают допущены промахи:

  • Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
  • Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Какие углы должны быть для работы с разными материалами

Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

Металл

Заточка в градусах

Сталь и чугун

115-120

Бронза, латунь

125-135

Медь

125

Алюминий, дерево, керамогранит

135

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном с помощью кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Требования безопасности

Соблюдайте правила:

  • всегда надевайте перчатки, закрытую обувь и одежду;
  • проверяйте фиксацию элементов перед включением электропривода;
  • станки должны иметь заземление;
  • обеспечьте рабочую зону освещением и легким доступом к столу.

Работаем с бетонным инструментом

Рекомендации:

  • используйте круг с алмазным напылением;
  • работайте на низких оборотах;
  • начните с углов кромок, они должны быть под 90 градусов, затем – задние поверхности.

Если высота режущей части не превышает 10 мм, легче купить новую насадку.

Как заточить сверло по металлу: приспособление на дрель

Мы осветили все возможные варианты, подробнее остановимся на одном из самых популярных. Его фото:

Конструкция

Состоит из:

  • пластикового корпуса;
  • наждачного круга;
  • муфта для соединения с электродрелью;
  • крышка с отверстиями разного диаметра.

Преимущества и недостатки

Плюсы:

н

  • низкая стоимость;
  • легкость управления;
  • размерный ряд – от 3 до 10 мм.

Минусы:

  • не подходит для заводского, постоянного использования;
  • нельзя применять для сломанных резцов;
  • низкая фиксация в патроне;
  • нельзя индивидуально настраивать угол.

Сферы применения

Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

Как подобрать насадку

Факторы для выбора:

  • совместимость диаметра с дрелью;
  • углы заточки;
  • размеры отверстий для сверл;
  • производитель;
  • наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

  • дисковых пил;
  • ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Порядок сборки упора для заточки сверл

Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается часть В, а Г крепится к патрону.

Многообразие изделий

Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:

  • Sparta.
  • Bosch.
  • KWB.
  • Dremel.
  • STURM и другие.

Будьте осторожны с китайскими аналогами.

3 простых устройства и для дрели – видеоинструкции

Мы уже рассказал о принципах действия основных приспособ, а теперь дадим ролики с описанием, чтобы вы могли по инструкции дома сделать такие же аппараты.

Из дверных петель

Из гайки

На болгарке

На дрели

В статье мы рассказали про типы заточных станков для сверл, привели чертежи. Рекомендуем следовать правилам безопасности, описанным выше, чтобы не получить травму, а также не испортить электрические приборы.

Заточка Сверла без Инструментов Своими Руками Наждачкой! 👌👌👌

Заточка сверла без инструментов наждачкойЗаточка сверла без инструментов наждачкой

Такие мелочи, как сверла для дерева ил металла, нужны в хозяйстве каждому настоящему мужчине, который делает по дому хоть что-то. Но, к сожалению, сверла имеют свойство тупиться. Что же делать, покупать новые? Совсем не обязательно, их можно заточить без особого труда и инструментов в домашних условиях своими руками. Так что, если у вас накопилось несколько или больше тупых сверл, как раз самое время их наточить.

Затачиваем сверла своими руками всего за несколько минут

Если у вас есть тупые сверла, то их можно наточить своими руками буквально за пару минут, так что не спешите их выбрасывать.Если у вас есть тупые сверла, то их можно наточить своими руками буквально за пару минут, так что не спешите их выбрасывать.

Если у вас есть тупые сверла, то их можно наточить своими руками буквально за пару минут, так что не спешите их выбрасывать. Фото: youtu.be/odAfkaoxJWU

back to menu ↑

Шаг 1

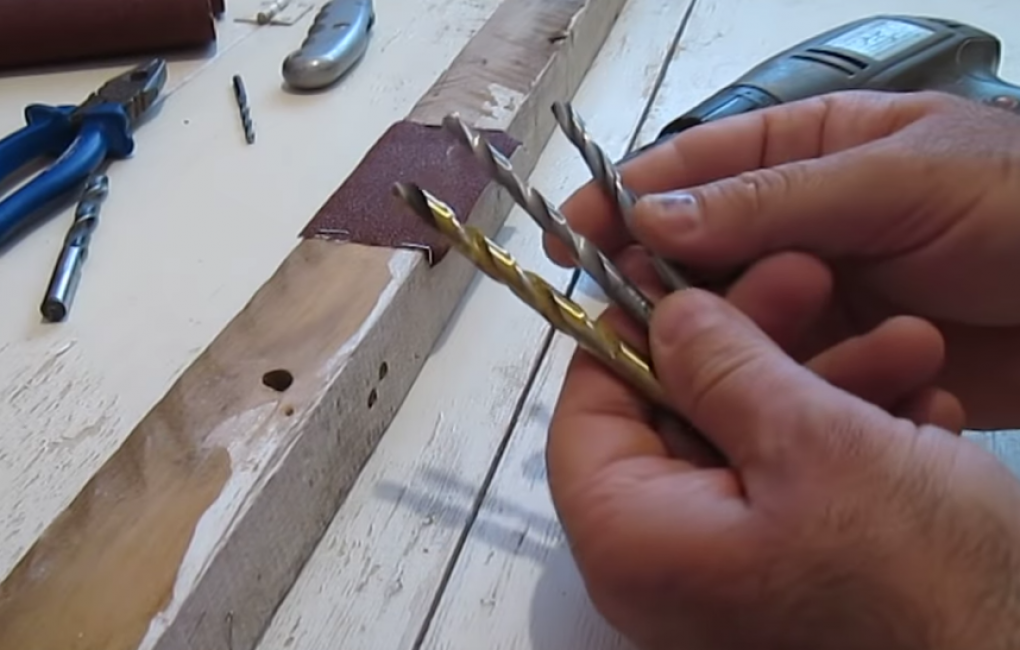

Для заточки вам понадобится наждачка 80. Из нее необходимо вырезать небольшой кусочек. Для заточки вам понадобится наждачка 80. Из нее необходимо вырезать небольшой кусочек.

Для заточки вам понадобится наждачка 80. Из нее необходимо вырезать небольшой кусочек. Фото: youtu.be/odAfkaoxJWU

back to menu ↑

Шаг 2

Затем вырезанный кусочек при помощи степлера закрепите на бруске дерева подходящего размера.Затем вырезанный кусочек при помощи степлера закрепите на бруске дерева подходящего размера.

Затем вырезанный кусочек при помощи степлера закрепите на бруске дерева подходящего размера. Фото: youtu.be/odAfkaoxJWU

back to menu ↑

Шаг 3

Берем шуруповерт, надеваем на него тупое сверло и в реверсивном режиме начинаем сверлить дырки в бруске через закрепленную наждачную бумагу.Берем шуруповерт, надеваем на него тупое сверло и в реверсивном режиме начинаем сверлить дырки в бруске через закрепленную наждачную бумагу.

Берем шуруповерт, надеваем на него тупое сверло и в реверсивном режиме начинаем сверлить дырки в бруске через закрепленную наждачную бумагу. Фото: youtu.be/odAfkaoxJWU

Сверлить нужно на пониженных оборотов до тех пор, пока сверло не пройдет наждачку.

back to menu ↑

Шаг 4

Сверлите дырки в наждачке до тех пор, пока остается свободное место. Минимум нужно просверлить штук десять.Сверлите дырки в наждачке до тех пор, пока остается свободное место. Минимум нужно просверлить штук десять.

Сверлите дырки в наждачке до тех пор, пока остается свободное место. Минимум нужно просверлить штук десять. Фото: youtu.be/odAfkaoxJWU

back to menu ↑

Шаг 5

Теперь на свободной части деревянного бруска проверьте остроту сверла, сделав в дереве дырку.Теперь на свободной части деревянного бруска проверьте остроту сверла, сделав в дереве дырку.

Теперь на свободной части деревянного бруска проверьте остроту сверла, сделав в дереве дырку. Фото: youtu.be/odAfkaoxJWU

Сверло заточилось и стало выполнять свои функции намного лучше. Вы можете экспериментировать с наждачкой и выбирать более крупное зерно.

back to menu ↑
ВИДЕО: Заточка сверл без специальных приспособлений

Если вам понравилась наша статья, поставьте лайк 👍

✔️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!⚡

Больше фотографий и видеоконтента на сайте https://krrot.net

Приспособление для заточки сверл

Приспособление для заточки сверл
Одним из основных параметров спирального сверла является угол при вершине, который для прочных металлов (сталь, чугун, твердая бронза, титан и т. д.) составляет приблизительно 120 градусов.
Отклонение этого угла в большую или меньшую сторону от номинального значения затрудняет эффективную работу сверла. В первом случае падает производительность и происходит перегрев инструмента, во втором – сверло может просто сломаться, не выдержав чрезмерной нагрузки.
Чтобы соблюсти параметры заточки без специальных приспособлений, необходимо обладать высокой квалификацией и опытом инструментальщика-заточника. Ну, а неспециалисту, особенно в бытовых условиях, сделать это будет практически невозможно.
Но, имея некоторые инструменты и простые материалы, можно изготовить не очень сложное, но надежное приспособление для заточки угла при вершине спирального сверла по твердому металлу.

Что может понадобиться для работы над приспособлением


Для этого потребуются следующие инструменты:
  • штангенциркуль;
  • маркер;
  • тиски по металлу;
  • болгарка;
  • плоскогубцы;
  • сварочный аппарат;
  • точильный станок с наждачным кругом.

Из материалов для работы необходимо иметь под руками:
  • обычную шестигранную гайку;
  • гайку корончатую;
  • болт того же размера и резьбы, что и гайки;
  • спиральное сверло, требующее заточки.

Приспособление для заточки сверл

Процесс изготовления


Особенностью шестигранной гайки является то, что две любые смежные ее грани сходятся под углом 120 градусов. Примерно такого же размера угол при вершине у спирального сверла для работы по твердым металлам. Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.
Приспособление для заточки сверл
Для этого с помощью штангенциркуля и маркера на гайке намечаем линии реза, чтобы получилась треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла гайки. В нее будет продольно укладываться сверло перед процессом заточки.
Приспособление для заточки сверл
Приспособление для заточки сверл
Для выреза намеченного треугольного паза в гайке, она зажимается в тиски и болгаркой осуществляются прорези по заранее проведенным линиям. Чтобы удалить отпиленные кусочки гайки можно воспользоваться плоскогубцами.
Приспособление для заточки сверл
Приспособление для заточки сверл
Далее берется корончатая гайка и своим основанием приваривается к первой гайке со стороны вырезанного паза. Причем необходимо соблюсти их абсолютную соосность, поскольку, когда будут затачиваться сверла маленького диаметра, болт, пройдя насквозь корончатую гайку, начнет вкручиваться в нижнюю гайку для того, чтобы прочно зажать сверло в ее пазу.
Приспособление для заточки сверл
Приспособление для заточки сверл
Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.
Приспособление для заточки сверл
Приспособление для заточки сверл
Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.
Приспособление для заточки сверл
Для этого просто стачиваем выступающую часть сверла заподлицо с гранями гайки, с чем без труда справится даже ученик профтехучилища первого года обучения.
Приспособление для заточки сверл
Приспособление для заточки сверл
После окончания заточки, болт ослабляется, сверло вынимается из самодельного приспособления и может быть использовано по назначению.
Приспособление для заточки сверл

Дополнения и улучшения


В процессе сварки гаек возможно попадание брызг жидкого металла на резьбу корончатой и обычной гайки. Чтобы исключить эту неприятность, в них необходимо ввернуть болт и, тем самым, защитить резьбу.
Поскольку с помощью одного приспособления не удастся охватить все сверла по диаметру, потребуется, по крайней мере, два зажима-шаблона: одно – для мелких сверл, другое – для больших изделий. Соответственно, в первом случае гайки будут небольшими по размеру, а во втором – крупными.

Смотрите видео


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
